轻触开关检验标准作业指导书

标题：轻触按键开关类通用检验规范 发行日期：2017-02-26文件修改记录版次修改内容修改人批准修改日期A 初版刘永丽吴航宇 2017-02-261.目的。

（1）本标准适用于蔚科公司按键类的检验通用标准。

（2）文中带标准为“★”号的为供应商提供第三方的质检报告或者进行委外第三方测试要求。

2.引用标准。

GB 16915.1 家用和类似用途固定式电气装置的开关 第1部分：通用要求家用及类似用途固定式电气装置的开关。

TB/T 1455-1997 机车按键开关的技术条件。

JB/T 3907 机床电器 按键开关。

3.定义。

轻触按键开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式。

一般是采用积木式结构，由按钮帽、复位弹簧、桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。

还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。

4.外观检验。

4.1包装有混货、装错货，与采购定单的要求不符，判定为CR。

4.2 引脚氧化，按键手感差，有批峰。

4.3 外观有少量的污渍。

4.4 开关塑料表面应光滑平整、无明显斑痕、划痕，颜色同封样一致。

5.结构尺寸检验。

5.1 按键行程测试：要求按键行程0.2MM±0.1MM或参照规格书。

5.2 通断检查:触点应接触良好：按键应灵活、无卡滞现象；按键动作应清晰有手感。

用万用表检查开关通断是否良好。

5.3 测量本体长、宽、高，引脚长度、 直径、间距；用PCB试装。

6.功能与电气参数检验。

6.1 按力测试。

检验仪器：弹簧测试仪。

标题：轻触按键开关类通用检验规范 发行日期：2017-02-26测试要求：按各按键规格书要求测试力度，并要求按键力度在误差范围内。

6.2 动作特性。

检验仪器：带LED灯的夹具。

测试要求：通断应准确、清晰，开关动作灵活、无卡滞现象。

微动开关、轻触开关、自锁开关检查基准书
（ISO9001-2015/IATF16949）
1.0目的：
规范微动开关、轻触开关、自锁开关的检验标准，确保检验工作有充分依据。

2.0范围
此标准适用于微动开关、轻触开关、自锁开关检验，其中斜体字部分，因当前测试设备所限，暂不强制要求检验。

3.0职责
质量控制部依据本检验标准进行微动开关、轻触开关、自锁开关检验。

4.0定义
4.1缺陷类别分为：严重缺陷缺陷（CR）、主要缺陷（MA）和次要缺陷（MI）；
4.2严重缺陷（CR）：不符合安全规范或可能对使用者、维护者造成人身危害的缺陷；
4.3主要缺陷（MA）：关键质量特性不合格，影响生产并可能导致故障或降低产品性能的缺陷；
4.4次要缺陷（MI）：一般质量特性不合格，但不影响使用功能及性能的缺陷。

5.0检验条件
5.1光照度：300-400LX(相当于40W日光灯500mm~600mm距离的光源)
5.2检验距离：550mm-650mm
5.3检验人员视力要求在0.8以上
6.0检验标准
备注：
1、力度测试、寿命试验只适用于轻触开关、自锁开关；
2、尺寸、外观、结构以本公司品质部样品为准。

7.0抽样方案与判定标准
外观检验抽样方案按GB/T2828.1-2013标准，正常检验一次抽样方案，一般检验水平Ⅱ，AQL:致命缺陷（CR）=0 重缺陷（MA）=0.65 轻缺陷（MI）=1.5。

尺寸及其他特性测试5-10PCS，0收1退。

取样方式：采取分散取样方式，5箱以内，每箱都应取样；超出10箱，按（5+。

文件编号W发布日期作业指导书主题：成品QC检验/检测作业标准指引第A/0版第 2 页,共 4 页A电气性能OK/NG对比判定表合格OK状态不合格NG状态放入产品拔动/按压胶头，初始红灯常亮，切换档位/按压胶头（或插入插头）OK绿灯点亮放入产品拔动/按压胶头，导通1灯常亮，切换档位/按压胶头（或插入插头）导通2灯点亮放入产品拔动/按压胶头，A(B)路+电阻级数常亮，切换档位/按压胶头（或插入插头）A(B)路+另一组级数灯亮，则为合格OK品。

导通异常导通NG导通不亮变通灯机/导通灯机检测时会出现不亮灯/闪灯/亮双灯/导通NG等不良现A/B路单边不亮灯A/B路导通异常电阻超高接触电阻灯机在检测过程当中会出现A/B路单边不亮灯或是闪灯,A/B路出现级数灯不亮的导通异常，设定的电阻超出规格出现电阻超高，以及其它现象的亮红灯不良现象。

发布日期作业指导书主题：成品QC检验/检测作业标准指引第A/0版第3页,共 4 页B机械性能（手测）OK/NG对比判定表合格OK状态不合格NG状态拔动胶头顺畅级数清晰按压胶头回弹迅速声音清脆按压胶头行程顺畅锁脱自如插头插入/拔出顺利，力度均匀夹仔/马仔/排脚变形/级数片等变形或装不到引起手感刮擦胶座覆胶引起的轻压不良双/多弹片引起的力重弹片变形引起的按不动/回弹不良胶头缩水引起的行程不良漏装弹弓/波珠/级数片/造成无手感或手感轻因冧制过紧或冧制坏/异常脱落造成推不动/脱胶/手感紧轻触开关因热合过下造成压伤手感无力及内部损伤造成手感不良发布日期作业指导书主题：成品QC检验/检测作业标准指引第A/0版第 4页,共 4 页C外观结构检查OK/NG对比判定表合格OK状态不合格NG状态产品6个面组成的铁壳无电镀不良/变形/损伤，排脚无长短/变形/损伤等，胶头无缩水/破损/长短等产品胶头/胶座及铁盖表面良好无损伤/打坏/来料不良/热合不良等，胶座无多胶/披锋/破损等，脚仔无变形/损伤/长短脚等。

开关设备电气试验标准化作业指导书开关设备电气试验标准化作业指导书一、适用范围本作业指导书适用于10kV及以上开关设备的交接或预防性试验工作。

二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）三、试验设备、仪器及有关专用工具1．交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1导电回路电阻测试仪1台8绝缘板1块2工频升压设备1套9温湿度计1个3兆欧表（2500V）1只10小线箱（各种小线夹及短线1个4开关机械特性测试仪1只11常用工具1套5电源盘及刀闸板1套12常用仪表（电压表、万用表）1套6操作杆2副13前次试验报告1本7介损测试仪1台14高压直流发生器1台2．预防性试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1导电回路电阻测试仪1台7温湿度计1个2兆欧表（2500V）1只8小线箱（各种小线夹及短线1个3电源盘及刀闸板1套9常用工具1套4操作杆2副10常用仪表（电压表、万用表）1套5介损测试仪1台11前次试验报告1本6绝缘板1块高压直流发生器1台四、安全工作的一般要求1. 必须严格执行DL409-1991《国家电网公司电力安全工作规程》及市公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。

五、试验项目1．绝缘电阻的测量1.1试验目的测量开关的绝缘电阻，目的在于初步检查开关内部是否受潮、老化。

1.2该项目适用范围10kV及以上开关设备交接、大修后试验和预试。

1.3试验时使用的仪器2500V兆欧表1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。

放电时应用绝缘棒等工具进行，不得用手碰触放电导线。

1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。

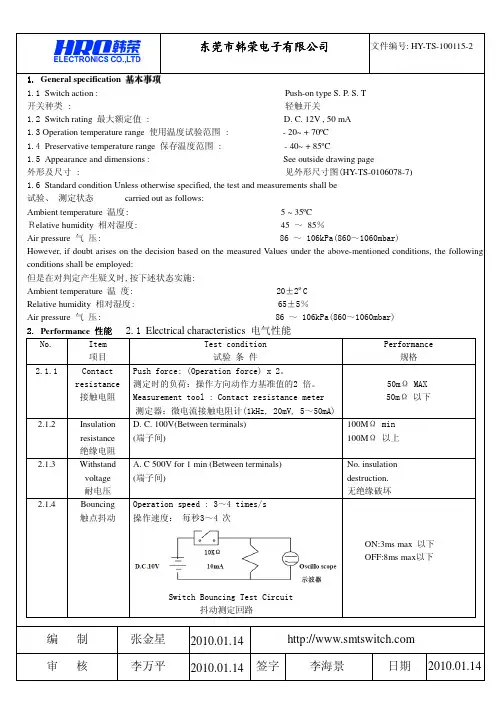

1.General specification 基本说明1.1Scope 范围This specification covers the requirements for single key switches which have no keytop(TACT SWITCHES:MECHANICAL CONTACT ). 此规范含盖单推柄和无推柄的轻触开关要求。
