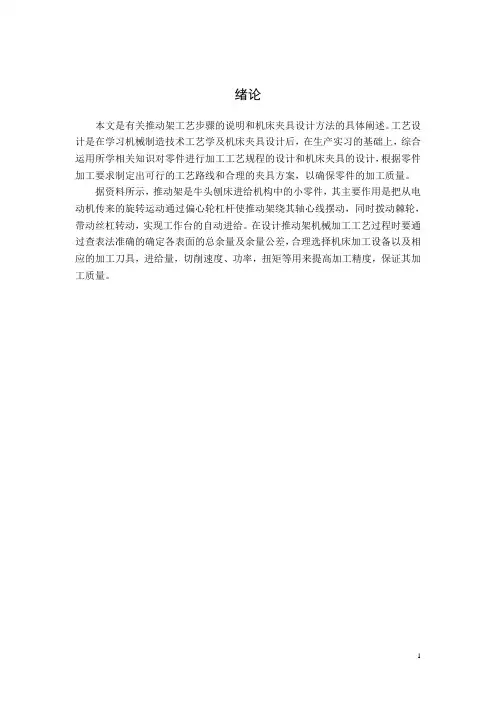

绪论本文是有关推动架工艺步骤的说明和机床夹具设计方法的具体阐述。
工艺设计是在学习机械制造技术工艺学及机床夹具设计后,在生产实习的基础上,综合运用所学相关知识对零件进行加工工艺规程的设计和机床夹具的设计,根据零件加工要求制定出可行的工艺路线和合理的夹具方案,以确保零件的加工质量。
据资料所示,推动架是牛头刨床进给机构中的小零件,其主要作用是把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕其轴心线摆动,同时拨动棘轮,带动丝杠转动,实现工作台的自动进给。
在设计推动架机械加工工艺过程时要通过查表法准确的确定各表面的总余量及余量公差,合理选择机床加工设备以及相应的加工刀具,进给量,切削速度、功率,扭矩等用来提高加工精度,保证其加工质量。
第1章引言机械制造业是国民经济的支柱产业,现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。
生产的发展和产品更新换代速度的加快,对生产效率和制造质量提出了越来越高的要求,也就对机械加工工艺等提出了要求。
在实际生产中,由于零件的生产类型、形状、尺寸和技术要求等条件不同,针对某一零件,往往不是单独在一种机床上用某一种加工方法就能完成的,而是需要经过一定的工艺过程。
因此,我们不仅要根据零件具体要求,选择合适的加工方法,还要合理地安排加工顺序,一步一步地把零件加工出来。
1.1机械加工工艺规程制订1.1.1生产过程与机械加工工艺过程生产过程是指将原材料转变为成品的全过程。
它包括原材料的运输、保管于准备,产品的技术、生产准备、毛坯的制造、零件的机械加工及热处理,部件及产品的装配、检验调试、油漆包装、以及产品的销售和售后服务等。
机械工工艺过程是指用机械加工方法改变毛坯的形状、尺寸、相对位置和性质使其成为零件的全过程。
机械加工工艺过程的基本单元是工序。
工序又由安装、工位、工步及走刀组成。
规定产品或零件制造过程和操作方法等工艺文件,称为工艺规程。
机械加工工艺规程的主要作用如下:1.机械加工工艺规程是生产准备工作的主要依据。
典型盘类零件加工工艺分析摘要:本文对典型盘类零件---由多个端面、深孔、薄壁、曲面、外轮廓组合而成的较复杂的盘形零件进行了详细的加工工艺分析,包括图纸分析、确定加工工艺、选用机床型号、选用毛坯大小、确定走刀路线与加工顺序及主要部分程序编制等。
关键词:盘类零件;图纸分析;加工工艺;程序;MASTERCAM1 盘类零件概述盘类零件是由多个端面、深孔、螺纹孔、曲面、沟槽、外轮廓组合而成的较复杂的盘形零件。
其特点是零件基本形状呈盘形块状,零件表面汇集了多种典型表面。
加工时,装夹次数一般较少,但所用刀具一般较多,编制程序较繁琐。
加工前需要做好充分的准备,包括图纸分析、确定加工工艺、选用机床型号、选用毛坯大小、确定走刀路线与加工顺序等,其前期的准备工作比较复杂。
2 零件结构工艺分析盘类零件加工工艺性分析是编程前的重要工艺准备工作之一,根据实际加工,利用数控加工中心具有高精度、高柔性、高效率,且适合加工具有复杂轮廓、端面的零件等特点。
下面结合图(1 )进行分析:1、零件的加工特点是由平面加工、孔加工、腔槽加工、轮廓加工、型面加工。
零件图(如图1)分析。
(1)4 个异型轮廓的尺寸公差16mm 。
(2)未标尺寸公差均为± 0.10mm 。
主要加工部件上部,平面加工中要保证尺寸40mm,孔加工中有$ 36mm和4- 16mm孔,$ 36mm孔是零件的基准孔,4- $ 16mm孔对基准孔$ 36mm对称0.02mm,孔间距为(142 ± 0.02)mm,孔的尺寸精度都是比较高的,梅花形外轮廓 $ 120 mm 壁厚2mm,尺寸40mm对基准对称0.02mm,四方异形搭子除要保证外轮廓尺寸外,还要保证2-164mm 尺。
2、工艺方案编制拟订工艺路线时首先要确定各个表面的加工方法和加工方案。
表面加工方法的和方案的选择,应同时满足加工质量、生产率和经济性等方面的要求。
其次是机械加工工序的安排,安排原则是先加工基准面,划分加工阶段,次要表面穿插在各阶段间进行加工、先粗后精。

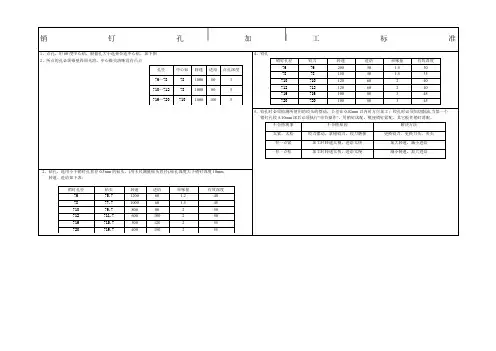

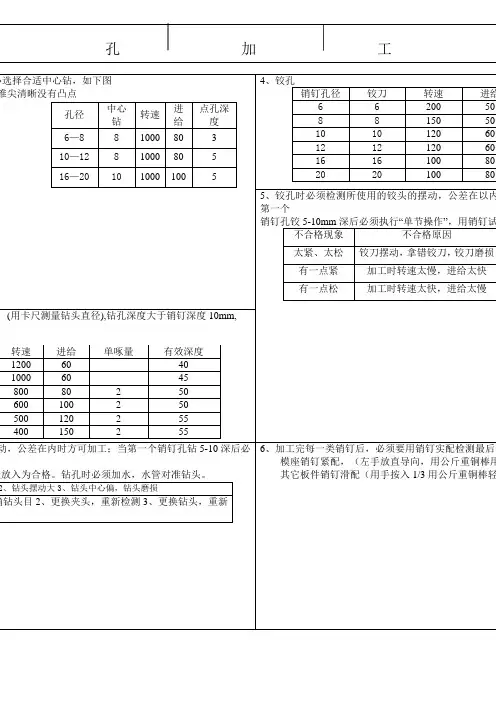

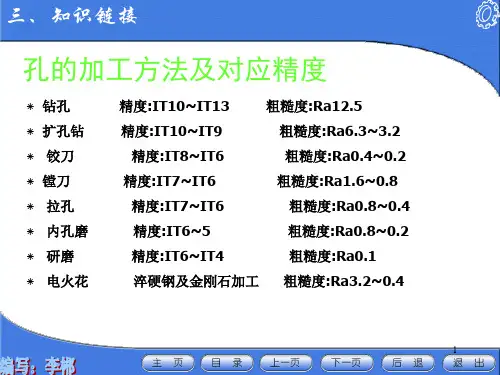

销钉孔加工标准1、点孔,用60度中心钻,根据孔大小选择合适中心钻,如下图2、所点的孔必须锥壁四周光滑,中心锥尖清晰没有凸点孔径中心钻转速进给点孔深度?6—?8 ?81000 80 3?10—?12 ?81000 80 5?16—?20 ?101000 100 5 4、铰孔销钉孔径铰刀转速进给单啄量有效深度?6?6200 50 1.5 30?8?8150 50 1.5 35?10?10120 60 2 40?12?12120 60 2 40?16 ?16 100 80 3 45?20?20100 80 3 455、铰孔时必须检测所使用的铰头的摆动,公差在0.02mm以内时方可加工;铰孔时必须加切削油,当第一个销钉孔铰5-10mm深后必须执行“单节操作”,用销钉试配。
模座销钉紧配,其它板件销钉滑配。
不合格现象不合格原因解决方法太紧、太松铰刀摆动,拿错铰刀,铰刀磨损更换铰刀,更换刀头,夹头有一点紧加工时转速太慢,进给太快加大转速,减小进给有一点松加工时转速太快,进给太慢减小转速,加大进给2、钻孔,选用小于销钉孔直径0.3mm的钻头,(用卡尺测量钻头直径),钻孔深度大于销钉深度10mm,转速、进给如下表:销钉孔径钻头转速进给单啄量有效深度?6?5.71200 60 1.2 40?8?7.71000 60 1.5 45?10?9.7800 80 2 50?12?11.7600 100 2 50?16 ?15.7500 120 2 55?20?19.7400 150 2 55销钉孔加工标准3、钻孔时必须检测所使用的钻头的摆动,公差在0.05MM内时方可加工;当第一个销钉孔钻5-10深后必须执行“单节操作”,用销钉试配,销钉不能放入为合格。
钻孔时必须加水,水管对准钻头。
不合格原因1、拿错钻头2、钻头摆动大3、钻头中心偏,钻头磨损解决方法1、更换正确钻头目2、更换夹头,重新检测3、更换钻头,重新研磨。
6、加工完每一类销钉后,必须要用销钉实配检测最后一个孔。
大深销孔的加工工艺及方法
【摘要】本文主要介绍公司在生产水电站蝶阀装配中活门与阀轴的4-φ100H7深760mm大、深销孔的镗削加工方法。
【关键词】活门阀轴大、深销孔刀杆刀具
0 引言
阀门(PDF135-WY-400)是公司所承接的又一新型分半结构的平板蝶阀,与以往公司所承制的平板蝶阀相比,其设计要求和加工、装配难度都前所未有。
该阀体直径为φ4885,活门直径为φ4000 ,工艺要求阀体与活门同镗结束后,再加工活门与阀轴上4-φ100H7深760mm销孔。
由于公司从未加工过如此大而深的销孔,因此如何保证销孔的尺寸精度及表面粗糙度成为镗床加工的难点。
1 大、深销孔加工过程的难点分析
1.1装夹方法
因八米龙门铣不能满足加工要求,所以工艺调整为镗床加工,为此装夹方法须进行改进,组合件尺寸大,重量重,装夹既要保证加工要求,更要保证加工安全,具体装夹方法见附图1。
1.2找正方法
利用机床主轴打表找正,两端阀轴的垂直度、平行度及高度控制在5000mm长度内跳动0.2mm。
2 大而深的销孔加工产生锥度误差的原因分析
2.1刀具磨损
由于销孔是从孔口向孔底部方向进给镗削,从刀具磨损规律来看,应该是孔口的孔径尺寸大于孔底部孔径尺寸而形成正锥度。
2.2刀具热伸长
由于镗刀是从头部向尾部方向进给,因此刀具切削头部时温度低,而随着切削深度的延伸刀具温度会逐渐升高,因此也会出现正锥度。
这与工件的实际误差情况相符,为了证实这一判断需要测量一下刀具在切削时的实际增长量,以便从误差大小进行分析研究。
附图1
2.3 工件热变形
由于先开始精镗头部,工件的温度尚未升高,因此孔径也不会发生变化。
当进给到尾部时,工件温度已逐渐升高,虽然当时孔径达到图纸要求,但经冷却后收缩,孔径会变小。
因此在加工时头部时孔径尺寸应尽量按尺寸标注的上差加工,以便排除因工件热变形而产生的正锥度。
2.4 锥度误差产生的原因还有许多,详见因果分析图(附图2)。
热变形毛坯误差工件毛坯量 具测 量
温 度
班 次
作业环境
测量方法镗 杆
定 位
夹 紧
夹 具
热伸长
磨 损
机 床
工艺装备
刀 具
切削速度
进给量
切削条件
铁屑清除
熟练程度经 验
对刀方法
操 作
锥度误差产生的原因
附图2
3 锥度误差解决措施及效果分析,加工工艺完善
3.1 优化刀杆的设计
对于直径φ100 H7深760mm 的深销孔加工,首先要充分考虑镗刀杆在切削过程中的温度变化和排削难度。
因此需严格保证镗刀杆表面热处理HRC 的硬度指数及冷却方法。
在刀杆设计上公制80#外圆锥度与机床主轴内孔锥度的配合精度,应越高越好,刀具接杆内莫氏孔接触精度需用着色法检查其接触面积不少于90%,如附图3示。
冷却方法由以前的冷却液的冷却法改为高压空气冷却法,这种冷却方法即可以起到冷却刀具的作用,也可以用高压冷空气将铁屑从深孔里排出,避免了铁屑在深孔里与刀杆挤压而拉伤工件。
因此这样就解决了刀杆的配合精度及排削问题。
公制80#锥
度
机床主轴
附图3
3.2 刀杆设计改进
与其它刀杆相比,深销孔加工用刀杆中A 面与刀杆的中心线一致(见附图4)。
此改进后,刀具在夹紧后,刀具的主切刃应略低于刀杆的回转中心。
公制80#锥
度
附图4
3.3 刀杆的热处理
改进刀杆的表面硬度达到HRC45-55以上。
整个刀杆经淬火处理,
保证刀杆在加工整个760mm深孔的切削过程中镗杆不会产生弯曲,避免在镗加工过程中镗杆轴线与回转轴线的偏离及切削震动。
3.4 镗刀的刃磨方法
为保证切削顺畅,即使在略有碰刀现象存在时,刀具也不会损坏。
粗、半精镗刀的刃磨在刃磨时不倒副刃、用油石刃磨至刀具主切削刃锋利即可,详见附图5。
附图5 粗、半精镗刀的刃磨图
3.5合理选择切削用量
对于大而深销孔加工,若切削用量选择不当也无法保证工件的加工精度,所以在粗、半精镗时也必须选用合理的切削三要素。
切削三要素的选择详见表一。
表一
注:转速、进给量单位每分钟mm/min,切削量单位mm.
3.6 合理选用切削主程序
由于是加工760mm的深孔,加工过程中铁屑不宜排出,在粗、半精镗过程中必须进行多次排削。
因此选用了排削程序,具体程序如下。
CYCLE83(RTP、RFP 、SDIS、OP、DPR、FDEP、FDPR、DAM、DTB、DTS、FRF、VARI)
3.7 刀具的选择
3.7.1粗加工时刀具的选择
粗加工时因考虑活门与阀轴材质不一,活门为Q235,阀轴为锻45,且两工件之间有很小的配合间隙,故选用抗冲击的YG8及YG813刀片。
同时为了断屑、排屑,转速不宜过高,以防止铁屑缠绕刀体,进给量Fn不宜过小,刀片上须磨出断屑槽。
3.7.2 精加工时刀具的选择
在精加工时,因考虑孔径尺寸公差较小,孔的表面粗糙度要求Ra1.6,使用肯纳KC5010刀片精镗刀片进行精镗,线速度不宜过小,进给量不能过大,为保证孔没有锥度,加工中须控制好刀片磨损,在不影响表面粗糙度的情况下,可以适当降低切屑速度。
4结束语
实践证明利用公司现有的设备、工具、刀具进行改进后并结合上述方法,加工出的4-φ100 H7销孔锥度都能控制在0.02mm之内,且表面粗糙度也完全符合图纸设计要求,加工周期也缩短了近1/3,该方法对我厂以后加工更大、更深的销孔奠定了基础、积累了重要经验。
