桥架线槽和封闭母线穿墙楼板防火封堵施工标准做法

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封堵示意图2.3.5、创优工程竖井内在楼板面上做挡水台。

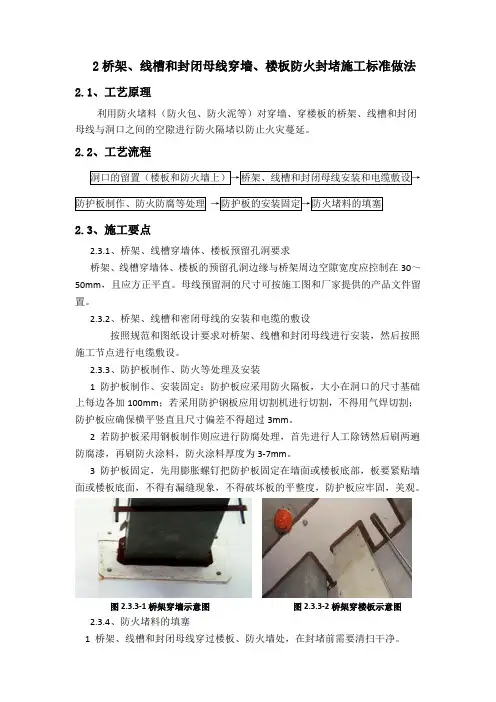

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程洞口的留置（楼板和防火墙上）→桥架、线槽和封闭母线安装和电缆敷设→防护板制作、防火防腐等处理→防护板的安装固定→防火堵料的填塞2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图 图2.3.3-2桥架穿楼板示意图 2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

桥架封口做法
我猜你是想了解电缆桥架穿楼板的防火封堵做法，具体步骤如下：
1. 桥架吊线安装、固定牢固，桥架前后左右预留10-15mm空隙，余采用与楼板同耐火强度的砼补洞。

2. 测量孔洞尺寸，按孔洞尺寸准备角钢和防火板，四周至少多出25mm。

3. 在楼板下方用膨胀螺栓固定防火板。

4. 在防火板上填塞防火包或速固型无机防火堵料。

5. 在楼板和防火堵料上面再安装一块防火板。

6. 在电缆与防火板缝隙内填塞防火堵料（防火泥）。

7. 采用速固型防火堵料时，可取消上侧的防火板。

8. 桥架内下层防火板上填塞阻火包，与楼板齐，中间填塞防火堵料，上层防火板与电缆间的缝隙用防火泥密封。

不同场景下的桥架封口做法可能有所差异，建议你根据实际情况选择合适的方法。

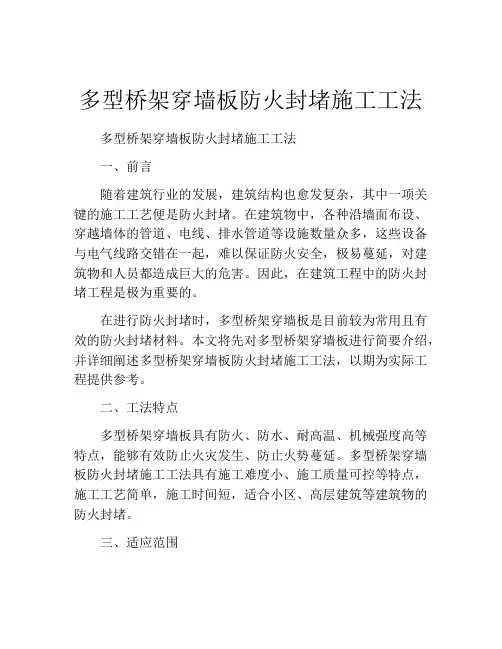

多型桥架穿墙板防火封堵施工工法多型桥架穿墙板防火封堵施工工法一、前言随着建筑行业的发展，建筑结构也愈发复杂，其中一项关键的施工工艺便是防火封堵。

在建筑物中，各种沿墙面布设、穿越墙体的管道、电线、排水管道等设施数量众多，这些设备与电气线路交错在一起，难以保证防火安全，极易蔓延，对建筑物和人员都造成巨大的危害。

因此，在建筑工程中的防火封堵工程是极为重要的。

在进行防火封堵时，多型桥架穿墙板是目前较为常用且有效的防火封堵材料。

本文将先对多型桥架穿墙板进行简要介绍，并详细阐述多型桥架穿墙板防火封堵施工工法，以期为实际工程提供参考。

二、工法特点多型桥架穿墙板具有防火、防水、耐高温、机械强度高等特点，能够有效防止火灾发生、防止火势蔓延。

多型桥架穿墙板防火封堵施工工法具有施工难度小、施工质量可控等特点，施工工艺简单，施工时间短，适合小区、高层建筑等建筑物的防火封堵。

三、适应范围多型桥架穿墙板防火封堵施工工法适用于钢筋、混凝土、砖墙等基础材料的防火封堵，适用于火灾防范的电线、电缆、管道等设备的防火封堵。

四、工艺原理防火封堵施工的核心是实现防火隔离与预防火灾的扩散。

多型桥架穿墙板防火封堵施工工法的原理是结合多型桥架穿墙板的特点，采取一定的技术措施，在处理管道、电线等设备的过程中使用多型桥架穿墙板对设备进行封堵，从而实现防火隔离的目的。

在施工过程中，需要先根据墙面情况进行设计，选择多型桥架穿墙板的规格，并用粘结剂将其粘在墙面上，然后构建对应的管道、电线孔洞，最后将多型桥架穿墙板中空的部分填塞，以完成对设备的防火封堵。

五、施工工艺防火封堵施工需要符合严格的施工程序。

以下是多型桥架穿墙板防火封堵施工工法的施工步骤：1、钢筋、混凝土、砖墙表面处理首先需要对墙面进行处理，确保墙面平整、洁净、干燥，并检查墙面表面是否存在裂缝等现象以确定使用多型桥架穿墙板尺寸。

2、多型桥架穿墙板主体结构施工将多型桥架穿墙板的主体结构设计好后，使用专业粘结剂将其粘在墙面上，并采用导线框定墙面旁边的孔口，以确保墙体中心与被穿孔管道的线路相一致。

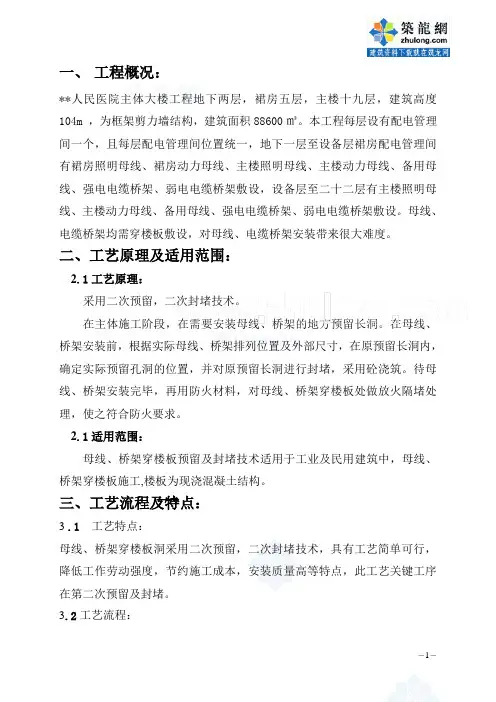

一、工程概况：**人民医院主体大楼工程地下两层，裙房五层，主楼十九层，建筑高度104m ，为框架剪力墙结构，建筑面积88600㎡。

本工程每层设有配电管理间一个，且每层配电管理间位置统一，地下一层至设备层裙房配电管理间有裙房照明母线、裙房动力母线、主楼照明母线、主楼动力母线、备用母线、强电电缆桥架、弱电电缆桥架敷设，设备层至二十二层有主楼照明母线、主楼动力母线、备用母线、强电电缆桥架、弱电电缆桥架敷设。

母线、电缆桥架均需穿楼板敷设，对母线、电缆桥架安装带来很大难度。

二、工艺原理及适用范围：2.1工艺原理：采用二次预留，二次封堵技术。

在主体施工阶段，在需要安装母线、桥架的地方预留长洞。

在母线、桥架安装前，根据实际母线、桥架排列位置及外部尺寸，在原预留长洞内，确定实际预留孔洞的位置，并对原预留长洞进行封堵，采用砼浇筑。

待母线、桥架安装完毕，再用防火材料，对母线、桥架穿楼板处做放火隔堵处理，使之符合防火要求。

2.1适用范围：母线、桥架穿楼板预留及封堵技术适用于工业及民用建筑中，母线、桥架穿楼板施工,楼板为现浇混凝土结构。

三、工艺流程及特点：3 .1工艺特点：母线、桥架穿楼板洞采用二次预留，二次封堵技术，具有工艺简单可行，降低工作劳动强度，节约施工成本，安装质量高等特点，此工艺关键工序在第二次预留及封堵。

3.2工艺流程：四、操作要点：4.1确定预留长洞根据电气图纸，确定母线、桥架的规格、型号，查找母线，桥架有关资料，确定母线、桥架的外形尺寸。

结合土建结构情况，与土建协商预留洞的大小及具体位置。

预留通长长洞，保留长洞内的钢筋，长洞的大小比母线、桥架实际外形尺寸大100～200mm。

4.2预留长洞模板制作：根据所确定的预留长洞尺寸，结合长洞内钢筋的规格、型号，制作预留木框，其数量，根据实际施工进度确定。

4.3预留长洞：在土建主体结构施工时，现浇板钢筋绑扎完成后，将预制木框放在需预留长洞的位置，不得破坏木框内的钢筋，并对木框采取加固措施，以免浇筑砼时移位。

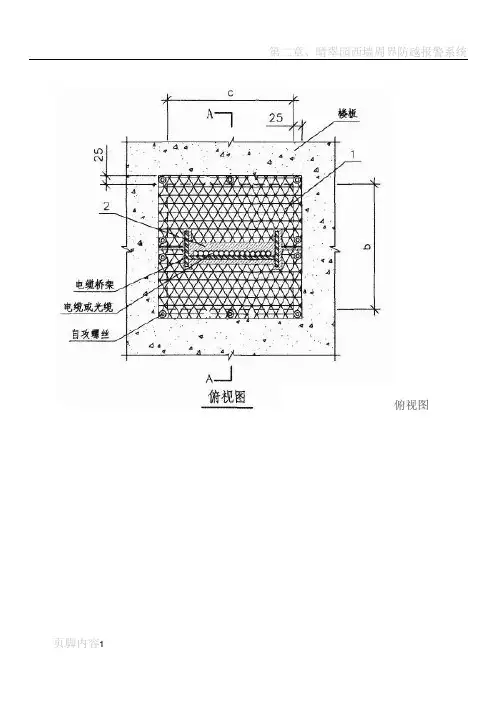

俯视图
桥架外防火效果
电缆桥架穿楼板防火板封堵
1-耐火隔板2-防火堵料（防火泥）3-支架4-矿棉或玻璃纤维5-耐火板或钢板6-防火涂料
桥架顶板防火效果竖井电缆桥架孔洞防火封堵基本要求
1、电缆桥架穿楼板的防火封堵做法推荐。

2、其他部位孔洞宜设置防火封堵有：
电缆由室外进入室内入口处；电缆进出竖井的出入口处；电缆引至电气柜、盘或控制屏、台的开孔部位；电缆穿隔墙、楼板的孔洞处；主控制室或配电室与电缆夹层之间；跨越防火分区以及竖井跨越楼层的电线管两端管口处；其他需要设置的地方。

3、电缆及绝缘电线穿钢管布线时，应在楼层间预埋钢管，布线后应在两端钢管管
口空隙用防火堵料隔离。

4、耐火隔板采用矿棉半硬板。

5、上下防火板夹层空间内可用岩棉或阻火包填塞，防火板间隙用防火泥封堵。

6、桥架孔洞边设置1.5MM 厚钢板做方形套管，套管高度为高出地面3CM，或设置一圈3CM 高2CM厚的素混凝土阻水圈。

7、桥架内部也应用防火材料上下层隔离。

电缆穿套管过防火封堵层，套管端口用防火泥填塞。

桥架内部可设支架上布防火板或将下层防火板加工，内塞防火包。

8、母线穿楼板防火封堵做法可参照桥架防火封堵工艺。

9、桥架盖板要求穿楼板处应断开。

电井桥架防火封堵做法
一、桥架穿墙处防火封堵
1. 在桥架穿墙处，应采用防火材料对桥架进行密封，确保桥架内部的电线电缆不会受到火灾的威胁。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 桥架穿墙处应使用防火隔板或防火涂料对桥架进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。

二、桥架穿楼板处防火封堵
1. 在桥架穿楼板处，应采用防火材料对桥架进行密封，并应使用防火隔板或防火涂料对桥架进行防火封堵。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 桥架穿楼板处应使用防火隔板或防火涂料对桥架进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。

三、桥架与桥架之间防火封堵
1. 在桥架与桥架之间，应采用防火材料进行密封，确保火灾不会蔓延。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 在桥架与桥架之间的连接处，应使用防火隔板或防火涂料进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。

四、桥架与支架之间防火封堵
1. 在桥架与支架之间，应采用防火材料进行密封，确保火灾不会蔓延。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 在桥架与支架之间的连接处，应使用防火涂料进行防火封堵，并在涂料表面涂抹防水涂料，防止水分进入桥架内部。

五、桥架与电气柜之间防火封堵
1. 在桥架与电气柜之间，应采用防火材料进行密封，确保火灾不会对电气柜造成威胁。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程洞口的留置（楼板和防火墙上）→桥架、线槽和封闭母线安装和电缆敷设→防护板制作、防火防腐等处理→防护板的安装固定→防火堵料的填塞2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

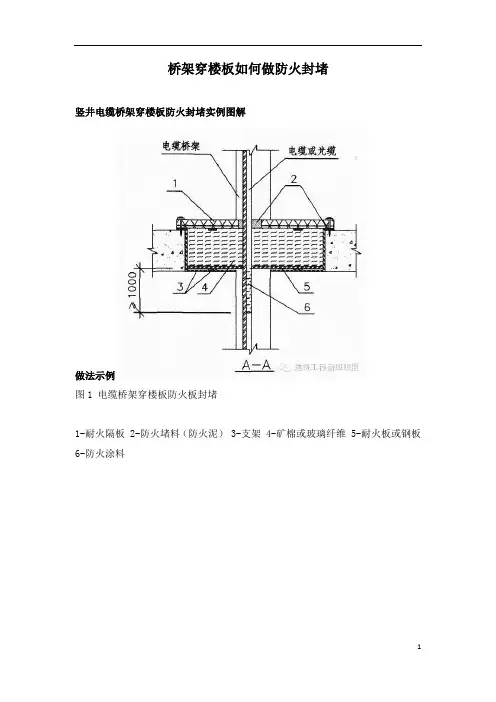

桥架穿楼板如何做防火封堵竖井电缆桥架穿楼板防火封堵实例图解做法示例图1 电缆桥架穿楼板防火板封堵1-耐火隔板 2-防火堵料（防火泥） 3-支架 4-矿棉或玻璃纤维 5-耐火板或钢板6-防火涂料图2 俯视图图3 桥架外防火效果图4 桥架顶板防火效果图5 电缆竖井无机堵料防火封堵1-轻质膨胀型有机防火堵料（防火包） 2-柔性有机防火堵料（防火泥） 3-防火涂料图6 防火板材料的耐火等级应达到一级图7 桥架内部防火效果（1）图8 桥架内部防火效果（2）基本要求1、本办法仅电缆桥架穿楼板的防火封堵做法推荐。

2、其他部位孔洞宜设置防火封堵有：电缆由室外进入室内入口处；电缆进出竖井的出入口处；电缆引至电气柜、盘或控制屏、台的开孔部位；电缆穿隔墙、楼板的孔洞处；主控制室或配电室与电缆夹层之间；跨越防火分区以及竖井跨越楼层的电线管两端管口处；其他需要设置的地方。

3、电缆及绝缘电线穿钢管布线时，应在楼层间预埋钢管，布线后应在两端钢管管口空隙用防火堵料隔离。

4、耐火隔板采用矿棉半硬板（Ef-85 型耐火隔板）或6mm及以上钢板。

5、上下防火板夹层空间内可用岩棉或阻火包填塞，防火板间隙用防火泥封堵。

6、桥架孔洞边设置1.5MM 厚钢板做方形套管，套管高度为高出地面3CM，或设置一圈3CM 高2CM厚的素混凝土阻水圈。

7、桥架内部也应用防火材料上下层隔离。

电缆穿套管过防火封堵层，套管端口用防火泥填塞。

桥架内部可设支架上布防火板或将下层防火板加工成图（15）形状，内塞防火包如图（7）。

8、母线穿楼板防火封堵做法可参照桥架防火封堵工艺。

9、桥架盖板要求穿楼板处应断开。

专用防火封堵材料做法示例1、防火包/阻火包性能指标外观、松散密度、耐水性、耐油性、抗压强度、抗跌落性、耐火性能包体完整无破损 0.6×103kg/m3 ≥3d R≥0.05Mpa 一级防火封堵材料耐火极限≥180min2、防火泥性能指标外观密度耐水性耐油性腐蚀性耐火性能塑性固体，具有一定柔韧性≦2.0×103Kg/m3 ≧3d，无溶胀≧3d，无溶胀≧7d 一级防火封堵材料耐火极限≧180min3、防火材料耐火等级为三级一级≥180min＞二级≥120min＞三级≥90min图9 阻火包图10 防火泥施工方法1、阻火包：电缆竖井，用阻火网、防火隔板或铁板做支垫，将防火包，阻火包平铺于垫上，垒成隔层，电缆隧道和电缆沟根据国内电缆隧道和电缆竖井的有关间距规定，在需要设置隔墙处，将防火包，阻火包垒成防火墙即可。

桥架穿楼板防火封堵做法
桥架穿楼板防火封堵是指在桥架通过楼板时，为了防止火灾蔓延，需要进行防火封堵处理。

具体的做法如下：
1. 材料准备：需要使用防火封堵材料，如隔离带、防火胶泥等。

2. 准备施工区域：确定桥架穿过楼板的位置，并清理该区域的杂物和灰尘。

3. 安装隔离带：在桥架穿过楼板的空隙处安装隔离带，隔离带的作用是阻止火灾和烟气从桥架空隙进入楼板。

4. 填充防火胶泥：使用防火胶泥填充桥架与楼板之间的空隙，确保密封性能。

防火胶泥具有阻燃和耐高温的特性，能够有效地防止火灾蔓延。

5. 检查施工质量：施工完成后，需要对防火封堵材料进行检查，确保封堵效果良好，并且没有任何漏洞。

6. 文件备案：施工完成后，需要进行相关文件备案，以备后续维护和使用。

以上是桥架穿楼板防火封堵的一般做法，具体施工步骤可能会因各地建筑规范和要求的不同而有所差异。

在进行施工前，应详细了解当地的相关规定，并且由专业施工人员进行操作，以确保施工质量和安全。

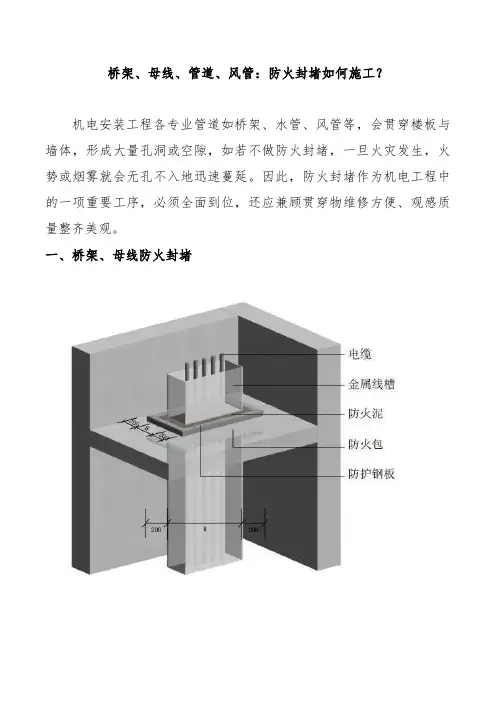

桥架、母线、管道、风管：防火封堵如何施工？机电安装工程各专业管道如桥架、水管、风管等，会贯穿楼板与墙体，形成大量孔洞或空隙，如若不做防火封堵，一旦火灾发生，火势或烟雾就会无孔不入地迅速蔓延。

因此，防火封堵作为机电工程中的一项重要工序，必须全面到位，还应兼顾贯穿物维修方便、观感质量整齐美观。

一、桥架、母线防火封堵桥架防火封堵示意图桥架防火封堵实例1、施工工艺要求1）根据桥架、母线的截面尺寸预留穿墙板的洞口，预留孔洞尺寸为桥架、母线的宽、高分别扩大100mm预留。

2）防护钢板宜采用4mm厚钢板，且宽、高在桥架的尺寸基础上各加200mm；防护钢板应根据要求先除锈，再刷防锈漆，最后涂防火涂料。

3）竖井内的预留洞应砌筑止水台，台面光滑美观。

4）防火包应按顺序逐层放置，放置高度与止水台大致齐平，排列整齐密实，起到阻止火灾蔓延的目的。

5）使用防火泥填充电缆、桥架、防火包、止水台之间的缝隙，防火泥封堵应做到均匀、严密，最终收面光滑美观，要求较高的工程可增加装饰面。

2、施工中易出现的问题1）预留洞口大小不合适。

2）防火包填充松软不密实。

3）防火泥收面不平整美观，收口收边不严密。

4）防火板固定不合理，板材切割不均匀，固定点位置随意，不美观。

5）防护钢板固定不牢固，大小剪裁不合适，未刷防火涂料。

3、质量要求防火包摆放严密，能起到防火防烟的作用，表面防火泥收面平整美观。

二、管道穿楼板防火封堵管道穿楼板防火封堵示意图管道穿楼板防火封堵实例1、施工工艺要求1）管道安装完成后，应将套管调整至与管道同心。

2）套管的下口与楼板底边齐平，有水地面，套管上口应高出地面完成面5cm，无水地面套管高度应该出地面不小于3cm，不大于5cm。

3）套管内侧应用不燃材料填塞密实，起到防火防烟的作用。

4）套管外侧应围绕套管使用砂浆浇筑一圈承台，承台高度与套管高度一致。

5）封堵完成后，承台表面与套管内封堵材料表面使用防火泥收光抹平，表面刷涂标识色。

桥架穿墙防火封堵做法
桥架穿墙防火封堵是在建筑物中，为了防止火灾蔓延，需要对桥架穿墙部位进行防火封堵处理。

以下是针对桥架穿墙防火封堵的做法：
1. 材料选择，首先要选择符合防火要求的封堵材料，常见的材料包括防火胶、防火泡沫、防火硅胶、防火涂料等。

这些材料都具有良好的阻燃性能和隔热性能。

2. 准备工作，在进行封堵之前，需要对桥架穿墙的位置进行清理和处理，确保表面平整、无杂物，并且保证封堵位置符合设计要求。

3. 封堵方法，根据实际情况选择合适的封堵材料和方法进行封堵。

可以选择预制防火封堵件进行安装，也可以现场浇筑防火混凝土进行封堵，或者使用防火胶、防火泡沫等材料填充封堵。

4. 施工要求，在进行封堵施工时，需要严格按照防火设计要求和施工工艺进行操作，确保封堵材料的完整性和稳固性，以及封堵部位的密封性和防火性能。

5. 检测验收，封堵完成后，需要进行防火封堵的检测和验收，确保封堵效果符合相关标准和要求。

总的来说，桥架穿墙防火封堵的做法需要选择合适的材料，进行准备工作，采用适当的封堵方法，严格按照要求进行施工，并进行验收检测，以确保封堵的效果和质量达到防火要求。

希望以上信息能够对你有所帮助。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法欧阳家百（2021.03.07）2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm ；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm 。

2若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm 。

3防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图 图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞 1桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法令狐文艳2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm 。

2若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm 。

3防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图 图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞 1桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图2用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封堵示意图防火泥防火棉桥架电缆2.3.5、创优工程竖井内在楼板面上做挡水台。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图图2.3.4-2桥架封堵截面示意图2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封堵示意图2.3.5、创优工程竖井内在楼板面上做挡水台。

母线穿墙体、楼板封堵施工工艺
1.施工工艺流程
2.施工工艺要求
母线洞口留设：假设母线宽、高分别为W、H，则防火墙上洞口大小按照W+100mm和H+100mm留设。

防护板制作、安装固定：防护钢板宜采用4mm厚钢板，且宽、高在洞口的尺寸基础上各加100mm，即在母线的宽、高基础上增加200mm；防护钢板用切割机进行切割，不得用氧气乙炔切割，确保横平竖直且尺寸偏差不超过3mm；防护钢板制作完成后应进行防腐处理，首先进行人工除锈，然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为2~7mm；防护钢板固定，先用膨胀螺栓把防护钢板固定在墙体上，钢板要紧贴墙面，不得有漏缝现象，不得破坏钢板的平整度，防护钢板应牢固，美观。

防火包的塞填：施工前首先将施工部位清理干净；防火包填塞前，先将防火墙的任意一面进行固定，防火包填塞完成后进行另一面防护钢板固定；防火包应填塞密实、牢固，做到封闭严密，起到阻止火灾蔓延的目的。

防火泥封堵：以上步骤完成以后，在防护板和母线之间用防火泥进行防火封堵，防火泥封堵应做到均匀、严密、美观。

建筑电气工程桥架穿楼板防火封堵施工工艺标准
1 工艺流程
施工准备——底防火隔板安装——防火堵料封堵——顶防火隔板安装——砌筑止水台——防火泥收口——刷涂标识
2 工艺做法
2.1 施工准备：清理、修整洞口边缘；理顺电缆，清除表面的灰尘、油污；宜沿着电的走向均匀涂刷涂料，穿楼板上下涂料的长度不得小于1m。

2.2 底防火隔板安装：板上开孔数量依实际情况确定，距板边2.5cm。

用M6塑料胀管自攻螺丝加平垫片组合在楼板下方固定底防火隔板，防火隔板厚度不小于10mm。

2.3 防火堵料封堵：阻火包逐层按次序在洞内及电缆桥架内摆放整齐，厚度与楼板平齐。

各缝隙用防火泥进行填补密实。

2.4 顶防火隔板安装：同底防火隔板安装。

2.5 砌筑止水台：顶防火隔板安装完成后，沿隔板外边缘砌筑止水台，高度不得低于50mm，宽度60～80mm，表面用水泥砂浆抹灰收光。

2.6 防火泥收口：防火隔板与桥架、止水台接口等处均匀涂抹一层防火泥，端面压实、光滑。

2.7 刷涂标识：结合现场实际，对止水台、顶防火隔板表面涂刷黄绿或黄黑色漆，进行标识。

3 质量标准
3.1 防火隔板应依据桥架尺寸进行加工制作，且材质符合要求。

3.2 防火隔板安装牢固，无缺口、缝隙，外观平整美观。

3.3 阻火包交错堆砌密实牢固，无明显缝隙，外观整齐。

3.3.4 各类缝隙处用防火泥封堵严密，表面光滑。

防火隔板制作尺寸详图防火封堵效果图a 防火封堵效果图b 防火封堵效果图c。
