第一节 沉井法施工

沉井施工方法摘要：沉井施工是一种常见的工程施工方法，在城市建设和基础设施建设中得到广泛应用。

本文将介绍沉井施工的定义、施工步骤、施工材料和注意事项，以及其在不同工程项目中的应用。

一、引言沉井施工是指在需要井（或坑）的地方，通过一定的施工方法将井（或坑）构筑起来的工程施工方法。

这种施工方法广泛应用于地下管线、地铁隧道等工程项目中。

二、施工步骤沉井施工通常包括以下几个步骤：1. 布置施工场地：确定施工井（或坑）的位置，并对场地进行清理和平整，确保施工区域的安全。

2. 打开井（或挖坑）：使用适当的工具和设备，根据设计要求打开井（或挖坑）。

注意施工的深度和尺寸，确保与设计一致。

3. 加固井壁（或坑壁）：根据需要，可以在井壁（或坑壁）内部设置支撑结构，以防止井壁（或坑壁）坍塌。

常见的加固方法有设置支撑架或喷浆加固等。

4. 井底处理：对井底进行清理，确保地面平整并满足设计要求。

5. 安装井筒（或井套）：根据设计要求，安装井筒（或井套）到井内，以保证施工完工后的使用需求。

6. 后续施工：根据需要，可以进行其他施工工作，如管线铺设、设备安装等。

三、施工材料沉井施工所需的主要材料包括：1. 打开井（或挖坑）所需的工具和设备，如挖掘机、铲斗、钻机等。

2. 井（或坑）加固所需的支撑结构和材料，如支撑架、钢筋、钢板等。

3. 井底处理所需的材料，如砂浆、水泥等。

4. 安装井筒（或井套）所需的材料，如塑料井筒、钢筒等。

5. 后续施工所需的相关材料，如管道、电缆等。

四、注意事项在进行沉井施工时，需要注意以下事项：1. 确保施工现场的安全：施工前需要对施工现场进行合理的划定，避免人员和设备进入施工区域，确保施工安全。

2. 严格遵守设计要求：沉井施工需要按照设计规范和图纸进行施工，确保施工的质量和准确性。

3. 做好现场管理：施工现场需要进行严格的管理，包括材料的堆放、施工进度的掌控等，以确保施工进展顺利。

4. 注意施工环境保护：在施工过程中要注意环境保护，避免对周围环境和地下水资源造成污染。

沉井法施工沉井法施工是一种常见的土木工程施工方法，用于建筑物的基础施工和管道等设施的安装。

该方法主要通过在地面上挖掘一个深井，然后将井内部分或全部填充材料，使其在地下形成一个可支撑结构的空间。

下面将详细介绍沉井法施工的步骤和注意事项。

一、沉井法施工步骤1.确定施工位置：首先需要确定施工位置，包括井的位置和井的深度。

通常需要进行地质勘测，以确保井的位置不会受到地质条件的限制。

2.挖掘井：在确定好的位置上，开始挖掘井。

通常使用挖掘机进行挖掘，根据需要确定井的直径和深度。

在挖掘的过程中，需要注意安全措施，如避免挖掘机倾覆等。

3.施工支撑：在挖掘完毕后，需要对井进行支撑，以防止坍塌。

常用的支撑方法包括井壁下沉支撑法和井筒运用板支撑法。

井壁下沉支撑法主要是通过土钉、喷射锚杆等方法加固井壁，并在需要的地方安装作业平台，方便后续工作的进行。

井筒运用板支撑法则是在井内安装钢筋混凝土圆框架，并进行浇筑。

4.处理井底：井底处理包括清理井底杂物、处理地下水和土壤等。

根据具体情况，需要选择合适的方法进行处理。

5.施工填充：在井的周围和井内部逐步填充材料。

常用的填充材料包括砂、石子等。

填充的目的是为了增强井的承载能力和稳定性。

6.施工验收：施工完成后，进行施工验收。

主要检查施工质量、工程安全等方面的问题。

二、沉井法施工的注意事项1.安全防护：在施工过程中，要始终注意安全防护，遵守相关的施工操作规范。

特别是在井内作业时，要注意氧气供应、通风以及防止中毒和坍塌等问题。

2.地质勘测：在施工前进行地质勘测是非常重要的。

通过了解地质情况，可以选择合适的施工位置和方法，避免施工过程中的问题。

3.施工排水：根据实际情况，可能会面临地下水的问题。

在施工过程中，需要采取相应的排水措施，以保证施工的顺利进行。

4.质量控制：施工过程中，要严格控制施工质量。

这包括施工材料的选择和检查，以及施工工艺和工程验收的执行。

5.环境保护：在施工过程中，要注重环境保护。

基坑开挖施工方案—沉井在建筑工程领域中，基坑开挖是一个重要且复杂的施工过程，尤其是在城市中心地带或地基条件较差的地区。

而基坑开挖的第一个阶段——沉井施工，是整个基坑开挖过程中的关键步骤之一。

本文将介绍基坑开挖施工方案中的沉井工作流程、注意事项以及施工技术。

沉井施工工作流程1. 旁挖试深在进行沉井施工之前，需要进行旁挖试深工作。

旁挖试深是通过开挖一定深度的探坑，来确定地下水位、土层情况以及周边建筑物的影响范围，为后续的沉井工作提供可靠的数据支持。

2. 沉井定位根据旁挖试深的结果，确定沉井的位置和尺寸，标明沉井中心点，准确布置施工设备和人员。

3. 沉井支撑在沉井开挖的过程中，需要对沉井进行支撑，以防止土体坍塌导致事故发生。

常用的支撑方法包括钢支撑、混凝土支撑和土钉支护等。

4. 沉井开挖根据沉井的尺寸要求和设计要求，采用适当的开挖方法，如手工开挖、机械挖掘或爆破开挖等，逐步向下开挖，直至达到设计深度。

5. 沉井清理清理沉井底部的杂物、泥土等，保持沉井底部平整清洁，为后续施工准备好良好的条件。

沉井施工注意事项1. 安全第一沉井施工是一个高风险的作业环节，施工人员应严格按照安全操作规程进行作业，配备好应急救援设备，确保施工安全。

2. 环境保护沉井施工可能会对周边环境造成影响，应注意保护周边植被、建筑物以及地下管线等，避免造成不可逆的损坏。

3. 质量控制沉井施工过程中，应严格按照设计要求和工艺规范进行施工，确保沉井的尺寸、深度符合设计要求，以保证后续施工的顺利进行。

施工技术1. 土力学分析在沉井施工中，需要进行土体的力学性质分析，包括土壤的承载力、抗压强度等参数，以便确定合适的支撑措施和开挖方法。

2. 施工机械选择适当的施工机械设备，如挖掘机、推土机等，根据沉井的尺寸和深度要求，合理调配机械设备，提高施工效率。

3. 施工监测在沉井施工过程中，需要对沉井的支撑结构、开挖进度等进行实时监测，及时发现问题并采取相应的措施，确保施工质量。

沉井施工方法沉井施工程序基坑测量放样基坑开挖刃脚垫层施工立井筒内模和支架、钢筋绑扎立外模和支架浇捣砼、养护及拆模封砌预留孔井点安装及降水凿际垫层、挖土下沉沉降现察铺设碎石及砼垫层绑扎底板钢筋、浇捣底板砼、砼养护素土回填。

2.基坑测量放样根据沉井设计图纸和工程地质报告所揭示的地质情况，沉井基坑开挖深度取2m，沉井刃脚外侧面至基坑边的工作距离取2m，基坑边坡采用1：1。

整平场地后，根据沉井的中心座标定沉井中心桩、纵横轴线控制桩及基坑开挖边线。

施工放样结束后，须复核准确无谁后方可开工。

3.基坑开挖基坑开挖边线确定后，即可进行挖土工序的施工。

挖{：采用l米36々单斗挖掘机，并与人上配台操作。

基坑底丽的浮泥应清除干净并保持平整和干燥，在底邮四周设置排水沟与集水井相通，集水朴内汇集的雨水及地下水及时用水泵抽除，防lJ：积水忻影响脚垫层的施J=。

4、刃脚垫层施工刃脚垫屎采用砂捧层和混凝土垫层共同受力1) 砂垫层厚度的确定砂垫层厚度采用如下计算公式计算：N／Bv砂IIoJ根据计算结果，无论是工作井还是接收井，砂垫层厚度均为60cm。

砂垫层采用加水分层夯实的办法施工，夯实工具为平板式振捣器。

2)砼垫层厚度的确定砼垫层厚度可按下式计算公式计算：h=(G0／Rb)／2根据计算结果，砼垫层厚度h为10cm～l5cm(工作井为l5cm，接收井为lOcm)。

砼垫层表面应用水平仪进行校正，使之表面保持在同一水平面上。

5.立井筒内模及支架由于顶管沉井高度达8m左右.因此，井身砼分二节浇捣.内模同样分三节按装。

井筒模板采用组合钢模与局部木模互相搭配，以保证内模的镒封性。

刃脚踏脚部分的内模采用砖砌结构，宽度与刃脚同宽。

井身内摸支架采用空心钢管支撑。

钢管支架必须架|殳稳固.如有必要，可采用对撑支架，增加内模的稳定性。

6.钢筋绑扎钢筋的表面应洁净，使用前将表面汕渍、鳞锈等清理干净；钢筋应平直，无局部弯折.成盘的钢筋均应调直；预制构件中的主钢筋均采用对焊、焊接井按照有荚规定抽样送检；钢筋接珐应互相错开，并严格按照国家标准《混凝土结构工程施工验收规范》GB5020492 中的有关规定执行；现场目目筋绑扎时，其交义点应用2l#铁丝绑扎结实，必要时用电焊焊牢。

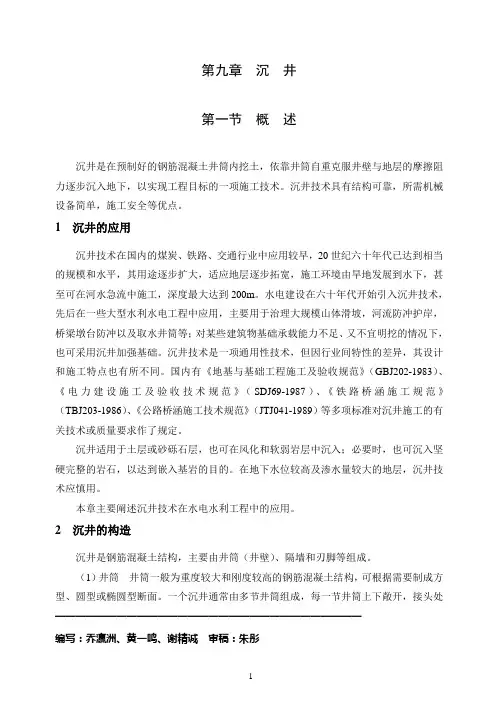

第九章沉井第一节概述沉井是在预制好的钢筋混凝土井筒内挖土，依靠井筒自重克服井壁与地层的摩擦阻力逐步沉入地下，以实现工程目标的一项施工技术。

沉井技术具有结构可靠，所需机械设备简单，施工安全等优点。

1沉井的应用沉井技术在国内的煤炭、铁路、交通行业中应用较早，20世纪六十年代已达到相当的规模和水平，其用途逐步扩大，适应地层逐步拓宽，施工环境由旱地发展到水下，甚至可在河水急流中施工，深度最大达到200m。

水电建设在六十年代开始引入沉井技术，先后在一些大型水利水电工程中应用，主要用于治理大规模山体滑坡，河流防冲护岸，桥梁墩台防冲以及取水井筒等；对某些建筑物基础承载能力不足、又不宜明挖的情况下，也可采用沉井加强基础。

沉井技术是一项通用性技术，但因行业间特性的差异，其设计和施工特点也有所不同。

国内有《地基与基础工程施工及验收规范》（GBJ202-1983）、《电力建设施工及验收技术规范》（SDJ69-1987）、《铁路桥涵施工规范》（TBJ203-1986）、《公路桥涵施工技术规范》（JTJ041-1989）等多项标准对沉井施工的有关技术或质量要求作了规定。

沉井适用于土层或砂砾石层，也可在风化和软弱岩层中沉入；必要时，也可沉入坚硬完整的岩石，以达到嵌入基岩的目的。

在地下水位较高及渗水量较大的地层，沉井技术应慎用。

本章主要阐述沉井技术在水电水利工程中的应用。

2 沉井的构造沉井是钢筋混凝土结构，主要由井筒（井壁）、隔墙和刃脚等组成。

（1）井筒井筒一般为重度较大和刚度较高的钢筋混凝土结构，可根据需要制成方型、圆型或椭圆型断面。

一个沉井通常由多节井筒组成，每一节井筒上下敞开，接头处━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━编写：乔瀛洲、黄一鸣、谢精诚审稿：朱彤由混凝土和钢筋连接。

钢筋混凝土井筒的壁厚应根据承受的土压力、水压力、下沉时的磨阻力等通过计算确定，通常厚度0.4m～1.2m。

（2）隔墙即井筒内的间隔墙。

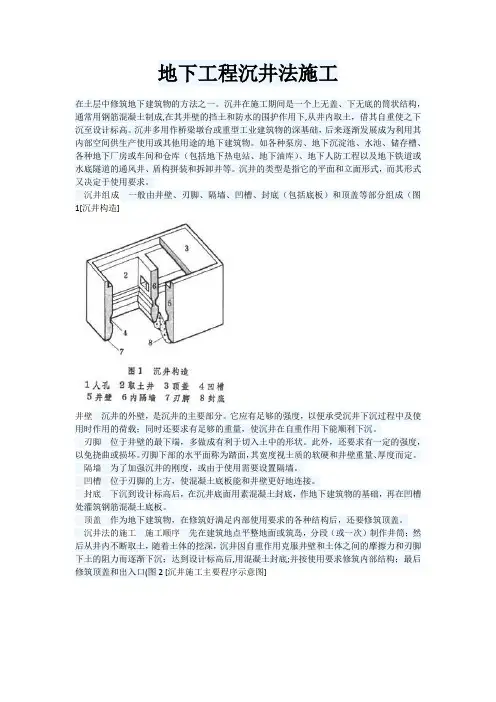

地下工程沉井法施工在土层中修筑地下建筑物的方法之一。

沉井在施工期间是一个上无盖、下无底的筒状结构，通常用钢筋混凝土制成,在其井壁的挡土和防水的围护作用下,从井内取土，借其自重使之下沉至设计标高。

沉井多用作桥梁墩台或重型工业建筑物的深基础，后来逐渐发展成为利用其内部空间供生产使用或其他用途的地下建筑物。

如各种泵房、地下沉淀池、水池、储存槽、各种地下厂房或车间和仓库（包括地下热电站、地下油库）、地下人防工程以及地下铁道或水底隧道的通风井、盾构拼装和拆卸井等。

沉井的类型是指它的平面和立面形式，而其形式又决定于使用要求。

沉井组成一般由井壁、刃脚、隔墙、凹槽、封底（包括底板）和顶盖等部分组成（图1[沉井构造]井壁沉井的外壁，是沉井的主要部分。

它应有足够的强度，以便承受沉井下沉过程中及使用时作用的荷载；同时还要求有足够的重量，使沉井在自重作用下能顺利下沉。

刃脚位于井壁的最下端，多做成有利于切入土中的形状。

此外，还要求有一定的强度，以免挠曲或损坏。

刃脚下部的水平面称为踏面，其宽度视土质的软硬和井壁重量、厚度而定。

隔墙为了加强沉井的刚度，或由于使用需要设置隔墙。

凹槽位于刃脚的上方，使混凝土底板能和井壁更好地连接。

封底下沉到设计标高后，在沉井底面用素混凝土封底，作地下建筑物的基础，再在凹槽处灌筑钢筋混凝土底板。

顶盖作为地下建筑物，在修筑好满足内部使用要求的各种结构后，还要修筑顶盖。

沉井法的施工施工顺序先在建筑地点平整地面或筑岛，分段（或一次）制作井筒；然后从井内不断取土，随着土体的挖深，沉井因自重作用克服井壁和土体之间的摩擦力和刃脚下土的阻力而逐渐下沉；达到设计标高后,用混凝土封底;并按使用要求修筑内部结构；最后修筑顶盖和出入口(图2 [沉井施工主要程序示意图]施工方法一般可分为制作和下沉两个过程。

根据不同情况和条件（如沉井高度、地基承载力、施工机械设备等），沉井可采取一次制作（灌筑）,一次下沉;分段制作、接高，一次下沉；或制作与下沉交替进行。

一、沉井基础1、定义：沉井基础上下敞口带刃脚的空心井筒状结构下沉水中到设计标高处,以井筒作为结构外壳而建筑成的基础。

以沉井作为基础结构，将上部荷载传至地基的一种深基础。

沉井是一个无底无盖的井筒，一般由刃脚、井壁、隔墙等部分组成。

在沉井内挖土使其下沉，达到设计标高后，进行混凝土封底、填心、修建顶盖，构成沉井基础。

2、特点：埋深较大，整体性好，稳定性好，具有较大的承载面积，能承受较大的垂直和水平荷载。

此外，沉井既是基础，又是施工时的挡土和挡水围堰结构物，其施工工艺简便，技术稳妥可靠，无需特殊专业设备，并可做成补偿性基础，避免过大沉降，在深基础或地下结构中应用较为广泛，如桥梁墩台基础、地下泵房、水池、油库、矿用竖井以及大型设备基础、高层和超高层建筑物基础等。

但沉静基础施工工期较长，对粉砂、细砂类土在井内抽水时易发生流砂现象，造成沉井倾斜；沉井下沉过程中遇到的大孤石、树干或井底岩层表面倾斜过大，也将给施工带来一定的困难。

3、类型：沉井按其截面轮廓分，有圆形、矩形和圆端形等三类。

①圆形沉井水流阻力小，在同等面积下，同其他类型相比，周长最小、摩阻力相应减小，便于下沉；井壁只受轴向压力，且无绕轴线偏移问题。

②矩形沉井和等面积的圆形沉井相比，其惯性矩及核心半径均较大，对基底受力有利；在侧压力作用下，沉井外壁受较大的挠曲应力。

③圆端形沉井对支撑建筑物的适应性较好，也可充分利用基础的圬工，井壁受力也较矩形有所改善，但施工较复杂。

（二）沉井施工1、施工工艺2、施工方法制作工艺流程：场地整平放线土方开挖夯实基底抄平放线、验线铺砂垫层砌刃角砖模安设刃角铁件、绑钢筋支刃脚、井身模板浇筑混凝土养护、拆模拆砖模下沉工艺流程：下沉准备工作设臵垂直运输机械、排水泵，挖排水沟、集水井挖土下沉观测纠偏沉至设计标高、核对标高设集水井、铺设封底垫层绑底板钢筋、隐检底板浇筑混凝土施工内隔墙、顶板回填土。

（1）沉井制作①、施工准备在沉井施工前，对沉井入土地层及基底岩面地质资料进行重点详细分析研究，制订切实可行的下沉方案并对筑岛顶面进行夯实加固。

沉井施工计划
一、概述在城市建设和基础设施建设中，沉井施工是一种重要的工程技术手段，用于处理地下水资源、污水等问题。

本文将介绍沉井施工的基本原理、步骤及方法。

二、沉井施工原理沉井施工是指在地下水位上采用沉井机或沉井桩等设备，将井筒沉入地下并固定，再进行相关工程作业。

其原理是通过机械力和重力将井筒沉入地下，实现地下工程目的。

三、施工前准备 1. 确定施工位置和井筒尺寸。

2. 做好地质勘察和地下管线勘测，确保施工安全。

3. 准备好所需的机械设备、材料和人力资源。

四、沉井施工步骤 1. 地面准备：清理施工区域，搭建支撑架。

2. 井筒吊装：
通过吊车等设备吊装井筒至施工位置。

3. 沉井施工：使用沉井机或沉井桩，沉入
井筒至设计深度。

4. 固定井筒：通过注浆等方法固定井筒。

5. 完善施工：清理井
筒内部，安装相关设备，完成施工。

五、施工注意事项 1. 施工过程中注意安全，确保人员和设备安全。

2. 控制施
工进度，按计划完成各个步骤。

3. 注意环保，做好施工废料处理和污水处理工作。

六、沉井施工的优势 1. 节约空间：在狭小地段进行施工，节约土地资源。

2.
方便快捷：施工过程简便，效率高。

3. 环保节能：减少地表开挖，降低对环境的
影响。

七、结语沉井施工是一种重要的地下工程技术，在城市建设和基础设施建设中有着广泛的应用前景。

通过本文的介绍，我们对沉井施工的原理、步骤及优势有了更深入的了解，相信在实际工程中能够更好地应用和实践。

沉井的施工方案沉井施工方案一、施工概述沉井施工是指在地下或水下通过开挖、钻孔等方式，建造人工空腔，并在其中设置排水、排污、通风、采光设施，以满足地下人员活动、设备安装和管线布置等需求。

本施工方案旨在合理布置施工工艺，确保施工安全，提高施工效率。

二、施工工艺1. 施工前准备（1）根据地质勘探结果，确定沉井的位置和尺寸。

（2）进行土质分析，确定开挖方法和工程所需设备。

（3）制定完善的施工方案，进行危险源辨识和安全预防措施设计。

2. 地面开挖（1）利用土方机械进行地面开挖，开挖深度要超过井口底部预留深度。

（2）根据设计要求进行地面回填，保证地面结构的稳定。

3. 衔接段处理（1）地面开挖完成后，进行衔接段处理，即地面施工段与沉井段的连接。

（2）根据实际情况，可选用预制混凝土管、钢筋混凝土管或波纹管等进行施工。

4. 井口防护（1）根据设计要求，进行井口边坡处理，确保人员和设备安全。

（2）根据需要，设置井口护栏和防护网，防止坠落和踏空事故发生。

5. 编织施工（1）根据施工图纸，进行编织设备的设置和安装。

（2）设置缆桥、拉线等设备，确保施工人员的安全。

6. 沉井施工（1）根据设计要求，从井口进行逐层开挖和支护。

（2）根据设计要求，进行井身墙壁的支护和土方的清理。

（3）逐层进行井口加高和下斜段的施工。

7. 设备安装（1）根据设计要求，安装沉井内的排水、排污设备，确保井内环境畅通。

（2）根据设计要求，安装沉井内的通风、采光设备，确保井内空气质量和照度。

8. 沉井完工（1）施工完成后，进行沉井的清理和验收工作。

（2）进行沉井的固结封闭，确保沉井安全可靠。

三、安全预防措施1. 严格按照《施工安全管理规定》执行，做好安全教育和培训工作。

2. 规范化施工，严格执行工艺规范，避免违章施工行为。

3. 做好施工现场的标识、警戒、隔离工作，确保施工区域安全。

4. 对施工人员进行个人防护用具配备，并指导施工人员正确使用。

四、施工机械设备1. 土方机械：挖土机、装载机等。
