沉井基础在修建负荷较大的建筑物时，其基础要坐落在坚固、有足够承载能力的土层上，当这类土层距地表成较深（8m ～30m ）,天然基础和桩基础都 受水文地质条件限制时，常采用沉井基础。
沉井是桥梁墩（台）深基础的一种常用类型。
如图1。
沉井在下沉过程中，坑壁不需要临时支撑和防止围堰。
如果沉井报穿过的土层允许排水开挖下沉，则沉井的埋置深度很容易达到，其垂直度亦好控制。
如果遇到饱和水分土层时，排水开挖会出现翻砂现象，往往造成沉井歪斜。
如果遇到孤石、倒木、溶洞及坚硬的障碍物时，需做特殊处理。
沉井是基础的组成部分之一，具有设计需要的壁厚和垂直隔墙，为上下开口的筒形结构物，通常用混凝土或钢筋混凝土制成。
底节沉井一般是在河床或滩地筑岛上建造，特殊情况可采用浮式沉井，在其强度达到设计要求后，抽除刃脚垫木，对称、均匀地挖去井内土，通过取土井孔运出井外弃之。
随着井内土面逐渐下降，沉井在自重的作用下，克服刃脚土的支承力和外井壁与土的摩阻力而下沉。
此时的井壁起着支撑坑壁土不内塌的作用。
沉埋的全部高度是依据施工条件，分成若干节制成的。
当第一节沉井沉到适当位置后，在其上接高第二节沉井，然后再继续下沉。
就这样接高、下沉、再接高、再下沉，直至达到设计标高，清理基底后进行封底、填充和浇筑顶盖板。
一、适用范围和准备工作 一）、适用范围当天然基础和桩基础受水文、地质条件限制施工困难时，可采用沉井基础，沉井基础尤其适用于竖向各横向承载力大的深基础。
由于沉井种类不同，各自的适用范围亦有所区别，应根据需要进行选择。
㈠沉埋种类 1、按制造情况可分为：⑴就地浇筑下沉沉井：多采用混凝土或钢筋混凝土沉井，筑岛立模浇筑混凝土后，就地挖土下沉。
⑵浮式沉井：多为钢壳井壁，亦有空腔钢图1桥墩沉井基础示意图丝网水泥薄壁沉井、钢筋混凝土薄壁沉井，是在岸上制造成型，通过滑道等方法下水浮运到位。
还有的在船上制作成型，采用一整套吊装设备和措施，使其浮运到位下沉，或采用船运到位，用沉船方法，使其下沉。

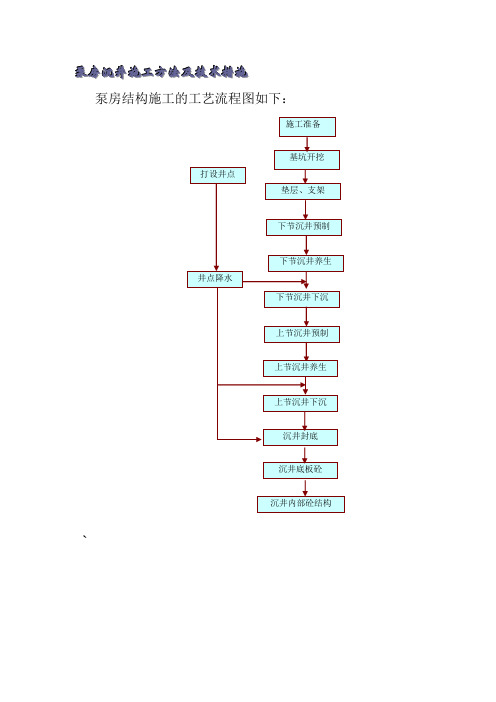

泵泵房房沉沉井井施施工工方方法法及及技技术术措措施施泵房结构施工的工艺流程图如下：`图1.1-1 泵房施工工艺流程图1.1 井点降水1.1.1 井点管布置泵房基坑开挖采用喷水井点降水法降低地下水位，井点管采用直径38mm的钢管。
滤管长度为1.2m，直径与井点管直径相同。
连接管用钢管制作，直径为55mm，每个接管均装设阀门，以便检修井点。
集水总管用直径为127mm的钢管分节连接，每节长4m，每隔3m设一个连接井点管接头。
泵房井点平面布置采用U形布置，在基坑边2.5m 处埋设井点，井点间距3m，井点管埋深15m，共设12根井点管。
1.1.2 喷水井点施工方法井点管成孔采用高压水冲管冲孔方法理设井点。
冲孔时冲管必须垂直，孔径为φ300，深度必须超出滤管底0.7m，放入井管时应尽量居中，在注水清孔后再回填粗砂滤料。
砂回填量不小于计算值的95%，在井管上口以下1m范围内采用粘土封口，以保证管内真空度。
井点正式使用前整个井点系统必须先进行检查，在确保无漏气的情况下，方可正式开始运行。
井点管滤网一般都深入到含水层，当滤管在万不得已的情况下，必须打到粘土层时，则在施工时必须将冲孔扩大至φ500，并仔细填砂，以锡滤管受淤堵塞。
井点管滤网的高程应齐平，以免在降水过程中发生漏气现象。
为了能及时了解降水效果，保证施工的正常运行，在适当的位置设置2组观察孔，每组由4根φ10钢管组成，管长为11m，观察孔必须每天由专人量测记录。
如发现异常情况应及时汇报，以便能及时采取有效措施，保证基坑稳定，使工程能顺利进行。
1.2 基坑开挖基坑开挖前，预先按照测量控制点对基坑进行测量定位，定出基坑的开挖范围，距测量放线位置在基坑东侧设置2台ISW20-110卧式离心泵，配备2支水枪，两台pc400-6反铲挖掘机，由东向西开挖，开挖深度为1.4米。
在基坑开挖的过程中注意控制基坑的深度及边坡，边施工边检查，保持坑底平整。
基坑四边放坡均为1：2，在开挖至标高时，引用水准点进行多点测量，统一清淤整平，保持基坑底的宽度和深度。
沉井施工工艺工法1 简介1.1 工艺工法概况沉井是修筑深基础和地下构筑物的一种施工工艺。
沉井类型很多，按材料分，有混凝土、钢筋混凝土、砖石等，但应用最多的还是钢筋混凝土沉井。
按平面形状分，有圆形、方形、矩形、多边形、多孔形等，主要取决于其用途。
由于圆形沉井受力性能好、易于控制下沉，应用最多。
沉井的剖面，有圆筒形、锥形、阶梯形等。
沉井施工有下列几种方式：一次制作、一次下沉；分节制作、一次下沉；分节制作、分节下沉（制作与下沉交替进行）。
如沉井过高，下沉时易倾斜，宜分节制作、分节下沉。
沉井分节制作的高度，应保证其稳定性并能使其顺利下沉。
采用分节制作、一次下沉时，制作高度不宜大于沉井短边或直径，总高度超过12m时，需有可靠的计算依据和采取确保稳定的措施。
沉井的下沉工艺主要有排水下沉和不排水下沉两种。
本工艺针对圆形沉井分节制作一次下沉、不排水下沉法进行阐述。
1.2 工艺原理不排水下沉法即保持井内水位比地下水位高出1.0m以上，启动高压水泵，潜水员下潜到水底，手持高压水枪对井底土、砂进行冲扫，使土、砂和水搅和成一定浓度的浆液后，启动吸泥机，吸排出井外至泥浆中转池。
当潜水在一定范围内冲吸到要求深度时，再移动冲枪和吸泥管。
吸泥管的升降多少由潜水员通知浮排上操作人员，开启升降葫芦，调整吸泥管的深度，移至下一工作面，循环作业。
2 工艺工法特点沉井施工工艺的优点是可在场地狭窄的情况下施工较深的地下工程，且对周围环境影响较小，可在地质、水文复杂地区施工，施工不需复杂的机具设备，与大开挖相比，可减少挖、运、回填的土方量，减少深基坑的支护施工和高空作业的危险程度；缺点是施工工序较多，技术要求高，质量控制难。
3 适用范围沉井工艺一般适用于工业建筑的深坑、设备基础、水泵房、桥墩、顶管的工作井、深地下室、取水口等工程施工。
4 主要引用标准《建筑地基基础工程施工质量验收规范》（GB50202）、《基坑工程设计规程》、《建筑施工手册》。
