气动保温夹套放料阀-FL641H气动保温夹套放料阀

气动放料阀（FLFQD6）一、产品概述气动放料阀采用结构陶瓷做密封副，耐冲刷,耐磨性好。

撑开式双闸板密封结构，启闭过程中闸板自旋，有抛光自洁功能，阀门关闭时双向密封，启闭灵活。

根据不同工况可设置吹扫口、自动吹扫系统，适用于干灰、渣浆、物料等介质的输送，积灰少，无卡涩，维护简单，使用寿命长。

二、气动放料阀的结构用途气动放料阀是用气动执行器控制阀门,性能与用途：操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。

结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。

三、产品尺寸四、产品结构图及零件材料五、工作原理当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。

当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。

阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。

在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。

所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。

六、技术参数公称通径：DN40-300（也可根据客户需要定制）公称压力1.0—1.6MPa气动执行器工作压力：0.4~0.6MPa适用温度≤200℃（另有耐高温型最高可耐400℃高温）适用介质：粉煤灰、干粉尘、气体、水等适用范围：火力发电厂干灰系统、仓泵出料输送。

化工、冶金、造纸、制药等行业中散状物料输送系统。

各类有磨损的介质在管道上作启闭之用。

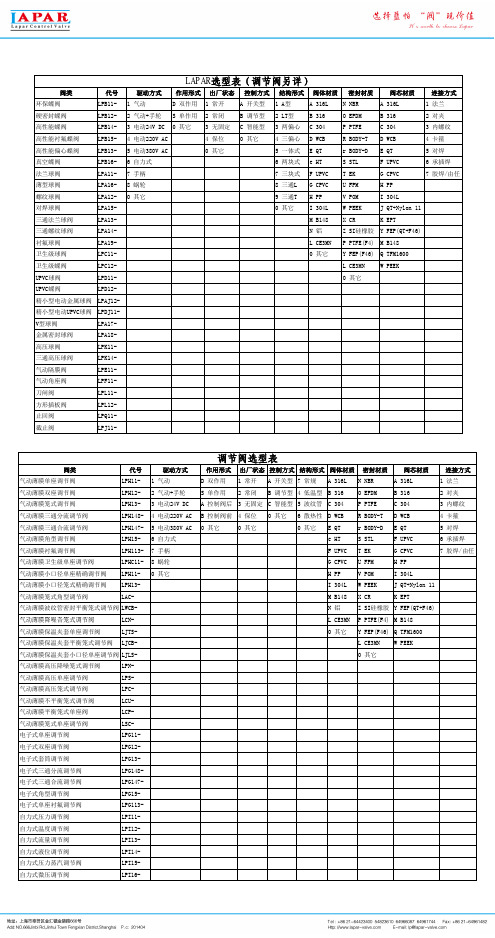

阀类代号驱动方式作用形式出厂状态控制方式结构形式阀体材质密封材质阀芯材质连接方式环保蝶阀LPB11- 1 气动 D 双作用 1 常开 A 开关型 1 A型 A 316L N NBR A 316L 1 法兰硬密封蝶阀LPB12- 2 气动+手轮S 单作用 2 常闭 B 调节型 2 LT型 B 316O EPDM B 316 2 对夹高性能蝶阀LPB14- 3 电动24V DC0 其它 3 无固定 C 智能型 3 两偏心 C 304P PTFE C 304 3 内螺纹高性能衬氟蝶阀LPB15- 4 电动220V AC 4 保位0 其它 4 三偏心 D WCB R BODY-T D WCB 4 卡箍高性能偏心蝶阀LPB13- 5 电动380V AC0 其它 5 一体式 E QT r BODY-D E QT 5 对焊真空蝶阀LPB16- 6 自力式 6 两块式 e HT S STL F UPVC 6 承插焊法兰球阀LPA11-7 手柄7 三块式 F UPVC T EK G CPVC7 胶焊/由任薄型球阀LPA16-8 蜗轮8 三通L G CPVC U FPM H PP螺纹球阀LPA12-0 其它9 三通T H PP V POM I 304L对焊球阀LPA15-0 其它I 304L W PEEK J QT+Nylon 11三通法兰球阀LPA13-M B148X CR K EPT三通螺纹球阀LPA14-N 铝Z SI硅橡胶Y FEP(QT+F46)衬氟球阀LPA19-L CE3MN P PTFE(F4)M B148卫生级球阀LPC11-0 其它Y FEP(F46)Q TFM1600卫生级蝶阀LPC12-L CE3MN W PEEKUPVC球阀LPD11-0 其它UPVC蝶阀LPD12-精小型电动金属球阀LPAJ12-精小型电动UPVC球阀LPDJ11-V型球阀LPA17-金属密封球阀LPA18-高压球阀LPK11-三通高压球阀LPK14-气动隔膜阀LPE11-气动角座阀LPF11-刀闸阀LPL11-方形插板阀LPL12-止回阀LPQ11-截止阀LPJ11-LAPAR选型表（调节阀另详）阀类代号驱动方式作用形式出厂状态控制方式结构形式阀体材质密封材质阀芯材质连接方式气动薄膜单座调节阀LPH11- 1 气动 D 双作用 1 常开 A 开关型7 常规 A 316L N NBR A 316L 1 法兰气动薄膜双座调节阀LPH12- 2 气动+手轮S 单作用 2 常闭 B 调节型 4 低温型 B 316O EPDM B 316 2 对夹气动薄膜笼式调节阀LPH13- 3 电动24V DC A 控制阀后 3 无固定 C 智能型 5 波纹管 C 304P PTFE C 304 3 内螺纹气动薄膜三通分流调节阀LPH148- 4 电动220V AC B 控制阀前 4 保位0 其它 6 散热性 D WCB R BODY-T D WCB 4 卡箍气动薄膜三通合流调节阀LPH147- 5 电动380V AC0 其它0 其它0 其它 E QT r BODY-D E QT 5 对焊气动薄膜角型调节阀LPH15- 6 自力式 e HT S STL F UPVC 6 承插焊气动薄膜衬氟调节阀LPH113-7 手柄 F UPVC T EK G CPVC7 胶焊/由任气动薄膜卫生级单座调节阀LPHC11-8 蜗轮G CPVC U FPM H PP气动薄膜小口径单座精确调节阀LPH11-0 其它H PP V POM I 304L气动薄膜小口径笼式精确调节阀LPH13-I 304L W PEEK J QT+Nylon 11气动薄膜笼式角型调节阀LAC-M B148X CR K EPT气动薄膜波纹管密封平衡笼式调节阀LWCB-N 铝Z SI硅橡胶Y FEP(QT+F46)L CE3MN P PTFE(F4)M B148调节阀选型表气动薄膜降噪音笼式调节阀LCN-气动薄膜保温夹套单座调节阀LJTS-0 其它Y FEP(F46)Q TFM1600气动薄膜保温夹套平衡笼式调节阀LJCB-L CE3MN W PEEK气动薄膜保温夹套小口径单座调节阀LJLS-0 其它气动薄膜高压降噪笼式调节阀LPN-气动薄膜高压单座调节阀LPS-气动薄膜高压笼式调节阀LPC-气动薄膜不平衡笼式调节阀LCU-气动薄膜平衡笼式单座阀LCP-气动薄膜笼式单座调节阀LSC-电子式单座调节阀LPG11-电子式双座调节阀LPG12-电子式套筒调节阀LPG13-电子式三通分流调节阀LPG148-电子式三通合流调节阀LPG147-电子式角型调节阀LPG15-电子式单座衬氟调节阀LPG113-自力式压力调节阀LPI11-自力式温度调节阀LPI12-自力式流量调节阀LPI13-自力式液位调节阀LPI14-自力式压力蒸汽调节阀LPI15-自力式微压调节阀LPI16-。

FQ641PTFE衬聚四氟乙烯气动放料球阀选型参数FQ641PTFE衬聚四氟乙烯气动放料球阀选型参数衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。

衬氟放料球阀采用特殊的模压工艺，使密封面致密良好，加之PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，采用全塑料衬里工艺，耐介质的强腐蚀。

FQ41F46衬氟放料球阀，阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能优越,用于精细化工、制药、化工行业反应锅上,也可用在细软颗粒介质输送。

放料球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

FQ41F46衬氟放料球阀，衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。

采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。

氟塑料，由于氟塑料分子结构中含有氟原子，所以具有许多优异的性能，如优良的电绝缘性能、高度的耐热性、突出的耐油性、耐溶剂和耐磨性能，良好的耐湿性和耐低温性。

因此，氟塑料在国防、机电、冶金、石油化工等工业部门占有重要的地位。

常见的衬氟主要有：聚四氟乙烯（PTFE或者F4）,聚全氟乙丙烯 FEP (F46)和可溶性聚四氟乙烯（PFA）。

FQ641PTFE衬聚四氟乙烯气动放料球阀选型参数驱动根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。

阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。

气动上展式放料阀FL6S41W安装事项1. 概述FL6S41W是一种气动上展式放料阀，适用于在化工、制药、食品等行业中作为联运设备的阀门。

本文将介绍FL6S41W的安装事项，包括安装前准备、安装过程中要注意的事项、安装后的测试。

2. 安装前准备在安装FL6S41W之前，需要准备以下工具和材料：•气源。

FL6S41W需要气源驱动，确保气源的稳定性和压力达到设计要求。

•安装工具。

安装过程中需要用到扳手、梯子、测量尺、水平仪等工具。

•密封垫。

确保管道和阀门之间的连接密封性。

•固定件。

依据管道规格和安装环境选用合适的固定件。

•管道和阀门。

从指定供应商处购买。

3. 安装步骤3.1 确定安装位置在安装之前，需要先确定FL6S41W的安装位置。

通常来说，依照设备的设计要求和布局，选择离其他设备、管道和墙壁等确定距离的位置。

在确定位置后，使用水平仪和测量尺等工具，在墙壁或者基础上标记出FL6S41W的安装位置和中心线。

3.2 检查阀门和管道在安装FL6S41W之前，需要检查阀门和管道的尺寸、材质、连接方式和压力等参数是否符合设备的设计要求和标准。

特别需要注意：•管道的连接必需与FL6S41W的法兰连接型号一致。

•阀门进出口的方向必需与管道的流动方向一致。

•阀门的标准和型号必需与设备的设计要求一致。

3.3 安装阀门安装FL6S41W的实在步骤如下：3.3.1 固定法兰使用适当大小的固定件将法兰固定在墙壁或者基础上。

确保法兰与安装面垂直，并且在安装过程中法兰的连接处不受损坏。

3.3.2 安装阀门将FL6S41W依据所选法兰的直径正确安装到法兰上。

使用扳手仅动接头然后调整至大顺方向，拧紧法兰螺栓。

通过开关阀门，检查阀门的开启、关闭和密封性能，确保操作正常。

3.4 连接管道使用密封垫将FL6S41W与管道连接并固定好。

在安装过程中，确保密封垫的放置和阀门连接口间没有空隙或漏气现象。

紧固好阀门螺母。

安装好管道之后，进行压力测试，确保设备的安全性和牢靠性。

阀门⼤全⽬录⼀、闸阀1.Z11H、Z11Y型PN25~PN160钢制内螺纹楔式闸阀 (34)2.DZ11H、DZ11Y型150（Lb）~800（Lb）锻钢低温闸阀 (35)3.Z11H、Z11Y型800（Lb）钢制内螺纹楔式闸阀 (36)4.Z11H、Z11Y型150（Lb）~900（Lb）内螺纹楔式钢制闸阀 (37)5.Z11H、Z11Y型1500（Lb）、2500（Lb）内螺纹楔式锻钢闸阀 (39)6.Z11H、Z11Y型900（Lb）~2500（Lb）内螺纹⾃密封楔式锻钢闸阀 (40)7.Z15T—10、Z15W—10型铁制内螺纹暗杆楔式闸阀 (41)8.FDZ15T、FDZ15W型PN10、Pn16内螺纹联接闸阀 (42)9.Z15W—16R、Z15W—16P型不锈钢闸阀 (43)10.Z15T、Z15W型PN16暗杆楔式闸阀 (44)11.Z15W—16T型内螺纹暗杆楔式热锻黄铜闸阀 (45)12.Z B15W—16T型内螺纹热锻黄铜⽔表专⽤闸阀 (46)13.Z15W—20T型内螺纹联接黄铜闸阀 (46)14.Z15T—10（K）、Z15W—10（K）型内螺纹闸阀 (47)15.Z40H、Z40Y、Z40W型PN16、PN25钢制楔式闸阀 (48)16.Z40W—16Ti、Z40W—25Ti型钛合⾦楔式闸阀 (50)17.Z40X型PN10、PN16弹性座封闸阀 (52)18.DZ40Y、DZ940Y型PN16~PN40法兰连接低温闸阀 (53)19.D K Z40H、D K Z40Y、D K Z60Y型PN16~PN63真空闸阀 (55)20.JZ40H、JZ40W、JZ40Y型PN16~PN40保温夹套楔式闸阀 (57)21.SZ40H、SZ940H型PN16~PN63⽔封闸阀 (59)22.Z40H、Z40Y、Z40W型PN40、PN63钢制楔式闸阀 (61)23.WZ40H—40型波纹管钢制闸阀 (63)24.Z40H、Z40Y、Z40W型PN100、PN160钢制楔式闸阀 (64)25.Z40Y型PN200、PN250钢制楔式闸阀 (66)26.Z40H、Z40Y、Z40W型150（Lb）、~600（Lb）钢制楔式闸阀 (67)27.Z40型900（Lb）~2500（Lb）⾃紧密封楔式闸阀 (70)28.Z40M型150（Lb）~600（Lb）不锈钢楔式闸阀 (72)29.DZ40Y型150（Lb）~600（Lb）低温闸阀 (73)30.Z40H、Z40Y、Z40W型150（Lb）~2500（Lb）钢制楔式闸阀 (75)31.Z40H、Z40Y、Z40W型10（K）、20（K）钢制闸阀 (79)32.Z440H、Z440Y型PN16~PN63钢制直齿轮圆柱齿轮传动楔式闸阀 (80)33.Z540H、Z540Y、Z540W型PN16~PN160钢制锥齿轮传动楔式闸阀 (82)34.Z540Y型150（Lb）~600（Lb）钢制锥齿轮传动楔式闸阀 (84)35.Z6s40H、Z6s40Y型PN16、PN25⽓动带⼿动楔式闸阀 (86)36.Z6sⅡ40Y—16C、Z6sⅡ40Y—25型双⽓缸⽓动带⼿动楔式闸阀 (87)37.Z940H、Z940Y、Z940W型PN16~PN63钢制电动楔式闸阀 (88)38.D K Z940H、D K Z940Y、D K Z960Y型PN16~PN63真空闸阀 (91)39.Z940H、Z940Y、Z940W型PN100、PN160钢制电动楔式闸阀 (93)40.Z940H、Z940Y、Z940W型150（Lb）~1500（Lb）钢制电动楔式闸阀 (94)41.Z41T、Z41W、Z41H型PN10~PN40法兰连接铁制明杆闸阀 (96)42.Z41T—10、Z41W—10型铁制楔式闸阀 (97)43.Z41T—10C型法兰连接钢制闸阀 (98)44.Z41X—10、Z41X—16Q型明杆软密封闸阀 (99)45.D K Z41H、D K Z41Y型PN10~PN100钢制真空闸阀 (101)46.Z41F46型PN16、PN25氟塑料衬⾥楔式闸阀 (105)47.Z41F46、Z41F40、Z41F A、Z41F2、Z41P0型PN16衬⾥闸阀 (107)48.Z41H、Z41Y、Z41W型PN16、PN25钢制楔式闸阀 (108)49.Z41W—16Ti、Z41W—25Ti型钛合⾦楔式闸阀 (110)50.Z41型PN16~PN40带吹扫孔钢制楔式闸阀 (112)51.Z41H、Z41Y型PN16、PN25法兰连接钢制带吹扫孔楔式闸阀 (114)52.PZ41H、PZ941H型PN16~PN63耐磨排渣阀 (116)53.Z41H、Z41Y型PN40、PN63法兰连接钢制带吹扫孔楔式闸阀 (118)54.DZ41Y型PN16~PN63低温闸阀 (120)55.PZ41H型PN10~PN63排渣闸阀 (123)56.DZ41Y型PN16~PN40法兰连接低温闸阀 (126)57.BZ41H、BZ41W 、BZ41Y型PN16~PN40保温夹套楔式闸阀 (127)58.KZ41H型PN16、PN25抗硫法兰闸阀 (129)59.KZ41Y型PN16~PN250抗硫楔式闸阀 (131)60.KZ41W型PN16~PN40法兰连接抗硫楔式闸阀 (135)61.TSFZ41Y型PN16~PN40型耐磨衬刚⽟不锈钢楔式闸阀 (137)62.Z41H型PN40~PN200法兰连接钢制闸阀 (138)63.KZ41W型PN63~PN160法兰连接抗硫楔式闸阀 (140)64.PZ641H型PN16~PN63⽓动钢制排渣闸阀 (142)65.Z6s41H、Z6s41Y、Z6s41F型PN16~PN63⽓动带⼿动楔式闸阀 (144)66.Z6s41H、Z6s41Y型PN16~PN63法兰连接⽓动楔式闸阀 (145)67.Z6s41H、Z6s41Y型PN16~PN100⽓动平⾏式单闸板闸阀 (148)68.Z41T C型PN16~PN100陶瓷闸阀 (151)69.Z41W型PN40~PN160楔式钛合⾦闸阀 (155)70.Z41H、Z41Y、Z41W型PN40、PN63钢制楔式闸阀 (157)71.Z41H、Z41Y型PN100~PN250钢制楔式闸阀 (159)72.Z41Y型150（Lb）~600（Lb）法兰闸阀 (161)73.DZ41Y型150（Lb）~600（Lb）法兰连接低温闸阀 (163)74.Z41H、Z41Y、Z41W型10（K）、20（K）、40（K）铸钢法兰闸阀 (165)75.Z41T—125（Lb）、Z41H—125（Lb）型铁制楔式闸阀 (167)76.Z41H、Z41Y型150（Lb）~600（Lb）钢制楔式闸阀 (168)77.Z41W型150（Lb）~400（Lb）不锈钢铸钢法兰闸阀 (172)78.Z41H、Z41Y型900（Lb）法兰连接钢制⼿动楔式闸阀 (174)79.Z41H、Z41Y型1500（Lb）~2500（Lb）法兰连接钢制⼿动楔式闸阀 (175)80.BSZ441T—16Q、BSZ445T—16Q型正齿轮传动明/暗杆楔式闸阀 (177)81.Z441H、Z441Y型PN25~PN100直齿圆柱齿轮传动楔式闸阀 (178)82.LGZ441H—40、LGZ441H—63型直齿圆柱齿轮传动带梯形槽式法兰闸阀 (181)83.BSZ541T—16、BSZ545T—16Q型锥齿轮传动明/暗杆楔式闸阀 (182)84.Z541H、Z541Y、Z541W型PN16、PN25法兰连接钢制锥齿轮转动楔式闸阀 (183)85.Z541H、Z541Y、Z541W型PN40、PN63法兰连接钢制锥齿轮转动楔式闸阀 (184)86.Z541H、Z541Y、Z541W型150（Lb）法兰连接钢制锥齿轮转动楔式闸阀 (186)87.Z541H、Z541Y、Z541W型300（Lb）法兰连接钢制锥齿轮转动楔式闸阀 (188)88.Z541H、Z541Y型400（Lb）~600（Lb）法兰连接钢制锥齿轮转动楔式闸阀 (189)89.Z641T—10 型⽓动楔式闸阀 (191)90.Z741T—10、Z741W—10型液动楔式闸阀 (192)91.P Z741H型PN16~PN63液动钢制排渣闸阀 (193)92.P Z941H型PN16~PN63电动钢制排渣闸阀 (195)93.Z941T、Z941W、Z941H型PN10、PN16铁制电动楔式闸阀 (197)94.Z941H—16Q、Z941H—25Q型电动楔式铸铁闸阀 (198)95.Z941W—16Ti、Z941W—25 Ti型钛合⾦楔式闸阀 (200)96.Z941H 、Z941Y、Z941W型PN16~PN63电动楔式闸阀 (202)97.PZ941Tc型PN16~PN63电动陶瓷排渣闸阀 (205)98.PZ941Y—25型法兰连接电动排渣阀 (207)99.D K Z941H、D K Z941Y型PN10~PN100钢制真空闸阀 (208)100.Z941W型PN16~PN200不锈钢楔式闸阀 (212)101.Z941Tc型PN16~ PN63陶瓷闸阀 (216)102.Z941H 、Z941Y、Z941W型PN100~PN200钢制电动楔式闸阀 (219)103.Z941H 、Z941Y、Z941W型150（Lb）、300（Lb）法兰连接钢制电动楔式闸阀 (221) 104.Z941H 、Z941Y、Z941W型400（Lb）、600（Lb）法兰连接钢制电动楔式闸阀 (223) 105.Z941H 、Z941Y、Z941W型900（Lb）法兰连接钢制电动楔式闸阀 (226)106.Z42W—1型铁制楔式双闸板闸阀 (227)107.Z42Tc型PN16~PN100陶瓷闸阀 (228)108.Z6s42H、Z6s42Y型PN16~PN100⽓动平⾏式双闸板闸阀 (231)109.Z42H—25型楔式双闸板闸阀 (235)110.Z42Y—100型法兰连接双闸板闸阀 (236)111.Z442H—25、Z442H—100型直齿圆柱齿传动楔式双闸板闸阀 (237)112.Z542H—6C型低压楔式闸阀 (238)113.Z742H—25型法兰连接液动楔式闸阀 (239)114.Z942H—16C、Z942H—25型电动楔式双闸板闸阀 (239)115.Z942W—1型铁制电动楔式双闸板闸阀 (241)116.GZ942Y—3型法兰连接⾼温电动闸阀 (242)117.Z942T C型PN16~PN63陶瓷闸阀 (242)118.SZ942H—25、SZ962H—25型⽔封闸阀 (245)119.Z942H—100、Z942H—100Ⅰ型电动楔式双闸板闸阀 (246)120.Z942Y—100型法兰连接电动闸阀 (247)121.Z43F、KZ43F、Z43W F、KZ43W F型PN10~PN160法兰连接单闸板平板闸阀 (248) 122.Z43W PF、Z43PF型PN10~PN40轻型⽆导流孔 (254)123.KZ43W PF、KZ43PF型PN10~PN40有导流孔平板闸阀 (254)124.Z43T C型PN16~PN100法兰连接陶瓷闸阀 (260)125.KZS43X—16C型法兰连接柱塞矿浆阀 (264)126.Z F43Y型PN160~PN350⾼压平⾏式闸阀 (265)127.Z43F、Z43Y型150（Lb）、300（Lb）⼿动带导流孔平板闸阀 (266)128.Z43F、Z43Y型150（Lb）、400（Lb）、600（Lb）⼿动带导流孔平板闸阀 (267) 129.Z543W F、KZ543W F型PN10~PN200锥齿轮传动⽆导流孔闸阀 (269)130.Z543F、KZ543F型PN10~PN200有导流孔平板闸阀 (269)131.Z543F、Z543Y型150（Lb）、300（Lb）锥齿轮传动带导流孔平板闸阀 (273)132.Z543F、Z543Y型400(Lb）、600(Lb）、900(Lb）锥齿轮传动带导流孔平板闸阀 (275) 133.Z6S43W F、KZ6S43W F型PN10~PN200⽓动⽆导流孔平板闸阀 (278)134.Z6S43F、KZ6S43F型PN10~PN200⽓动有导流孔平板闸阀 (278)135.Z9B43W F、KZ9 B43W F型PN10~PN200电动⽆导流孔平板闸阀 (283)136.Z9B43F、KZ9 B43F型PN10~PN200有电动导流孔平板闸阀 (283)137.Z9B43F、KZ9 B43F型PN10~PN200防爆电动带导流孔平板闸阀 (288)138.Z9B43W F、KZ9 B43W F型PN10~PN200防爆电动⽆导流孔平板闸阀 (288) 139.Z943T C型PN16~PN63陶瓷闸阀 (293)140.Z943F、Z943Y型150（Lb）、300（Lb）电动带导流孔平板闸阀 (297) 141.Z943F、Z943Y型400（Lb）、600（Lb）电动带导流孔平板闸阀 (298) 142.Z44T、Z44W、Z44H型PN10、PN16铁制平⾏式双闸板闸阀 (300)143.DFE44C H型PN16~PN40撑杆式双闸板闸阀 (302)144.DFZ44C T、DFZ84C T型PN10、PN16撑杆式明杆闸阀 (304)145.Z44H、Z44Y型PN10~PN16⼿动平⾏式双闸板闸阀 (305)146.Z44T C型PN16~PN100陶瓷闸阀 (309)147.D K Z44H、N K Z44H型PN10~PN25真空隔离闸阀 (313)148.DS/Z44H、SZ44H型PN16、PN25⽔封平⾏双闸板闸阀 (316)149.DS/Z44H型PN40~PN100⽔封闸阀 (317)150.Z44F、Z44Y型400（Lb）、600（Lb）撑开式⼿动平板闸阀 (319)151.Z44F、Z44Y型900（Lb）、1500（Lb）撑开式⼿动平板闸阀 (320)152.Z544F、Z544Y型300（Lb）~600（Lb）撑开式⼿动平板闸阀 (321)153.Z744T—10型铁制液动平⾏式双闸板闸阀 (323)154.Z944T、Z944W型PN10、PN16铁制电动平⾏式双闸板闸阀 (324)155.DS/Z944H型PN16~PN100电动⽔封闸阀 (325)156.D K Z944H、N K Z944H型PN10~PN25真空电动隔离闸阀 (328)157.Z944T C型PN16~PN63陶瓷闸阀 (330)158.Z944F、Z944Y型300（Lb）~600（Lb）撑开式⼿动平板闸阀 (333)159.Z45T—2.5 型铁制暗杆楔式闸阀 (335)160.Z45T、Z45W、Z45H型PN10铁制暗杆楔式闸阀 (336)161.Z45W—14T型暗杆楔式黄铜闸阀 (337)162.BSZ45T—10、BSZ45T16Q型暗杆楔式单闸板闸阀 (338)163.HFZ45X—10型铁制弹性座封表前闸阀 (340)164.Z45X—10、Z45X—16型铁制弹性座封闸阀 (341)165.SZ45T—10型法兰连接闸阀 (342)166.SZ45W—10型暗杆楔式法兰连接闸阀 (343)167.SZ45T—10型⾃来⽔专⽤闸阀 (344)168.SZ45X—10型软密封闸阀 (346)169.Z45T—10C型钢制暗杆闸阀 (347)170.Z45T—16型法兰连接铁制闸阀 (348)171.Z45W型PN10、PN16黄铜闸阀 (349)172.Z45W—16Q、Z45W—16型铁制暗杆楔式闸阀 (350)173.Z45F4—16、Z45F46—16型衬氟闸阀 (351)174.Z445T—10、Z445W—10铁制正齿轮传动暗杆楔式闸阀 (352)175.Z545T—10、Z545W—10铁制锥齿轮传动暗杆楔式闸阀 (353)176.Z945T、Z945W型PN6、PN10型铁制电动暗杆楔式闸阀 (354)177.Z945X—10型电动暗杆软密封闸阀 (355)178.Z946T—2.5、Z946T—6型电动暗杆楔式双闸板闸阀 (356)179.Z47F型PN16~PN63平板闸阀 (357)180.Z47F、KZ47F型PN16~PN63⼿动、电动、齿轮转动燃⽓闸阀（埋地式） (360)181.Z547F—275PSI、Z547Y—275PSI型⽆导流孔锥齿轮传动平板闸阀 (363)182.Z947F、Z947Y型300（Lb）、400（Lb）电动⽆导流孔平板闸阀 (364)183.Z48T—10型暗杆平⾏式双闸板闸阀 (365)184.RQZ48W—8Q型球墨铸铁燃⽓闸阀 (366)185.DFZ48C T、DFZ88C T型PN10、PN16撑杆式暗杆闸阀 (367)186.D K Z60H、D K Z60Y型PN16~PN100真空焊接阀门 (368)187.SZ60H、SZ960H型PN16~PN63⽔封闸阀 (370)188.BZ60H、BZ60W、BZ60Y型PN50夹套保温闸阀 (372)189.Z60Y—250、Z60Y—320型电站⽤⾼温⾼压对焊连接楔式闸阀 (373)190.Z60Y型P54100V~P54170V、P57170V电站⽤⾼温⾼压对焊连接楔式闸阀 (374)191.Z60Y—P55170V、Z60Y—P54195V型⾼温⾼压电站闸阀 (375)192.Z60H—150（Lb）、Z60H—300（Lb）型对焊连接楔式闸阀 (376)193.Z60Y型1500（Lb）~3500（Lb）⾼温⾼压对焊连接电动楔式闸阀 (377)194.Z560Y型1500（Lb）~2500（Lb）⾼温⾼压齿轮转动电站闸阀 (379)195.Z560Y型1500（Lb）~3500（Lb）⾼温⾼压锥齿轮传动对焊连接电动楔式闸阀 (380) 196.Z560Y—250、Z560Y—320型钢制闸阀 (383)197.Z560Y—320、Z560Y—P54100V型钢制闸阀 (384)198.N K Z960H、N K Z960Y型PN16~PN100电站焊接真空阀门 (385)199.Z960H、Z960Y型PN200~PN320焊接闸阀 (387)200.Z960H、Z960Y型PN200~PN400⾼压电站闸阀 (388)201.Z960Y型P54100V~P54170V、P55170V、P57170V⾼压电站闸阀 (390)202.Z960Y型1500（Lb）、2000（Lb）⾼温⾼压电动电站闸阀 (391)203.Z60H、Z60Y、Z560H、Z560Y、Z960H、Z960Y型600（Lb）~4500（Lb）磅级闸阀 (393) 204.Z61H、Z61Y、Z61W型PN25~PN63承插焊楔式闸阀 (395)205.DZ61Y型150（Lb）~600（Lb）磅级锻钢低温闸阀 (396)206.DZ61型150（Lb）~800（Lb）锻钢低温闸阀 (397)207.Z61H、Z61Y、Z61W型PN100~PN160承插焊楔式闸阀 (398)208.Z61Y—250、Z61Y—320型⾼压电站闸阀 (399)209.Z61H、Z61Y、Z61W型150（Lb）~1500（Lb）锻钢闸阀 (400)210.Z61Y—600（Lb）、Z61Y—900（Lb）型承插焊楔式闸阀 (401)211.Z61H、Z61Y、Z61W型800（Lb）承插焊连接楔式闸阀 (402)212.Z61Y—1500（Lb）型承插焊连接锻钢楔式闸阀 (403)213.Z961H、Z961Y型PN250、PN320⾼温⾼压电动电站闸阀 (404)214.Z961Y—P54100V、Z961Y—P54140V、Z961Y—P54170V型⾼温⾼压电动电站闸阀 (405) 215.Z961型900（Lb）~2500（Lb）电站⽤钢制闸阀 (407)216.Z62Y—P54100V 型钢制闸阀 (408)Z62Y—P55170I V、Z62Y—P54195I V型⾼温⾼压电站闸阀 (409)217.Z562Y—200 Z562Y—250 、Z562Y—320型闸阀 (410)218.Z962H—5C、Z962H—6C型低压楔式闸阀 (411)219.Z962Y—P54100V、Z962Y—P54140V型法兰连接结构电动闸阀 (412)220.Z962H 、Z962Y型PN200~PN320对焊连接电动楔式双闸板闸阀 (413)221.Z962Y型PN100~PN200电站⽤电动闸阀 (414)222.Z962H 、Z962Y型P54100~ P54170⾼压电站闸阀 (415)223.Z63Y—250I、Z63Y—320I型对焊连接⾼压平板闸阀 (417)224.ZF63Y型PN160~PN350⾼压平⾏式闸阀 (418)225.ZF63Y型PN160~PN400堆焊连接⾼压平板闸阀 (419)226.Z63F、Z63Y型150（Lb）~600（Lb）⼿动带导流孔平板闸阀 (422)227.Z563F、Z563Y型150（Lb）、300（Lb）锥齿轮传动带导流孔平板闸阀 (424)228.Z563F、Z563Y型400（Lb）、600（Lb）、900（Lb）锥齿轮传动带导流孔平板闸阀 (426) 229.Z963F、Z963Y型150（Lb）、300（Lb）电动带导流孔平板闸阀 (428)230.Z963F、Z963Y型400（Lb）、600（Lb）电动带导流孔平板闸阀 (429)231.N K Z64H、DS/Z64H型PN16~PN40对焊连接真空电动隔离闸阀 (431)232.DS/Z64H、SZ64H型PN16~PN40⽔封平⾏双闸板闸阀 (432)233.DS/Z64H型PN63、PN100⽔封平⾏双闸板闸阀 (434)234.N K Z964H N—25、K Z964H—40型对焊连接真空电动隔离闸阀 (435)235.DS/Z964H、SZ964H型PN16~PN40电动⽔封平⾏双闸板闸阀 (437)236.Z964H型PN200~PN320，P54100~ P54170平板闸阀（⽂丘⾥导流型） (438)237.LXLZ71H型PN16、PN25、PN40两向对夹排渣闸阀 (440)238.LXLZ71Y型PN16~PN40对夹式排渣闸阀 (442)239.PZ71W—10NR、PZ971W—10NR型⾼温排渣（灰渣）闸阀 (444)240.LXLZ71H、LXLZ571H、LXLZ671H型PN10~PN40两项流排渣闸阀 (445)241.LXLZ971H型PN16~PN40两向对夹排渣闸阀 (448)242.Z73X、Z373X型PN2.5~PN16铁制对夹式平板闸阀（浆液阀） (450)243.PZ73W—6型浆料阀 (452)244.PZ73H、PZ73F、PZ73Y型PN10、PN16⼑型闸阀 (453)245.Z73Y—10C、Z73W—10NR型灰渣闸阀 (455)246.Z573X—6、Z573X—10型铁制锥齿轮传动对夹式平板闸阀（浆液阀） (456)247.PZ673X—6、PZ673X—10型浆液阀 (457)248.PZ673 H、PZ673F、PZ673Y型PN10、PN16⼑型闸阀 (458)249.Z773X—10 型液动泥浆闸阀 (460)250.PZ973F 、PZ973 H型PN6~PN16钢制电动⼑型闸阀 (461)251.PZ973Y—10C、PZ973W—10P、PZ973Y—10V、PZ973W—10NR型灰渣闸阀 (462) 252.PZ973H型PN10、PN16电动对夹排渣闸阀 (464)253.PZ973H、PZ973F、PZ973Y型PN10、PN16⼑型闸阀 (465)254.ZF83Y型PN160~PN350 ⾼压平⾏式闸阀 (467)255.Z83Y、ZF83Y型PN250、PN320铬钼钢制卡筛连接⾼压平板闸阀 (468)256.DLVD—1、DLVS—1型电动单、双向平板闸阀 (470)257.DTLV—1型电动推杆平板闸阀 (471)258.DYLV—1型电液动推杆平板闸阀 (471)259.QTLV—1型⽓动推杆平板闸阀 (472)260.RV8005—16Q系列软密封闸阀 (473)261.SLVd—1、SLVS—1型⼿动单、双向平板闸阀 (474)⼆、截⽌阀、节流阀1.J11H—10（K）型内螺纹截⽌阀 (476)2.J11W—10P、J11W—16P、J11W—16R型内螺纹截⽌阀 (477)3. J11H、J11T、J11F、J11W、J11X型PN10、PN16锻铸铁截⽌阀 (478)4. J11F—16P、J11F—16R型内螺纹连接截⽌阀 (479)5.J11T—16K、J11F—16K、J11W—16K型中式铁制截⽌阀 (479)6.J11X—16T、J11W—16T、J11F—16T型内螺纹热锻黄铜截⽌阀 (480)7.J11W—16Ti、J11W—25Ti型钛合⾦内螺纹截⽌阀 (481)8. J11H、J11W型PN16~PN100钢制内螺纹截⽌阀 (482)9.JP11F—16 型平衡阀 (484)10.J11W—25P、J11W—25R型不锈钢截⽌阀 (485)11. J11H、J11Y型PN25~PN160钢制内螺纹联接截⽌阀 (486)12. J Y11W—40 P型氧⽓管路⽤内螺纹截⽌阀 (487)13.J11H—160、J11H—200、J11H—320型压⼒表截⽌阀 (488)14. J11H、J11Y型PN800（Lb）内螺纹截⽌阀 (489)15. J11H、J11Y型900（Lb）~2500（Lb）内螺纹楔式锻钢截⽌阀 (490)16. J13H、J13W型PN25、PN40钢制截⽌阀 (491)17.J13H、J13W型PN25~PN160内螺纹针形截⽌阀 (491)18. J13W—40、J13W—160、J13W—160P型仪表针形截⽌阀 (492)19. J13H、J13Y、J13W型PN63~PN160内螺纹截⽌阀、J61H—160Щ型承插焊截⽌阀 (493)20. J13H、J13W型PN160、PN320针形截⽌阀 (494)21.J21W—16 C6L型外螺纹截⽌阀 (495)22. J21H、J21W型PN25、PN40钢制截⽌阀 (495)23. J21H—160、J21W—160P、J21W—160R型外螺纹联接截⽌阀 (496)24. WJ21Y型800（Lb）铸钢波纹管截⽌阀 (497)25. J22H、J22W型PN25、PN40钢制截⽌阀 (498)26. J23H、J23W型PN25~PN320仪表针形截⽌阀 (499)27. J23H、J23W型PN160针形截⽌阀 (500)28. J24H、J24N、J24W型PN25、PN40钢制外螺纹连接⾓式截⽌阀 (501)29. J24H、J24Y型PN160、PN320外螺纹⾓式截⽌阀 (502)30. J24H—250 型⾓式截⽌阀 (503)31. J29H、J29W、J49H型PN320压⼒计式截⽌阀 (504)32.BJ29H—320型压⼒表截⽌阀 (505)33. J32W—40T型铜合⾦截⽌阀 (506)34. J40HX—16G型柱塞式截⽌阀 (507)35. J41T、J41H、J41F、J41W、J41X型PN10、PN25法兰连接铁制截⽌阀 (507)36. J41T、J41H、J41X、J41W、J41F型PN10、PN16黄铜截⽌阀 (509)37. J41X、J41T、J41W型PN10、PN16法兰连接截⽌阀 (510)38. JP41F—16型平衡阀 (511)39.D K J41H、D K J41Y、D K J61H、D K J61Y型PN16~ PN63真空截⽌阀 (512)40.CJ C41H—16C 型法兰连接波纹管截⽌阀 (515)41. J41W型PN16~ PN160钛合⾦截⽌阀 (516)42. J41H、J41Y、J41W、J41F 、J41N型PN16~ PN160钢制截⽌阀 (519)43. J41F4 16、J41F46—16型衬氟截⽌阀 (523)44. J41F46、J41F40、J41F A、J41F2、J41P0型PN16衬⾥截⽌阀 (524)45. J41F S—16、J41F3—16型衬塑截⽌阀 (525)46. WJ41H、WJ41W型PN16~ PN40波纹管截⽌阀 (526)47. WJ41Y型PN16~ PN63法兰连接铸钢波纹管截⽌阀 (528)48. J Y41W、J Y41Y型PN16~ PN40氧⽓管路⽤钢制截⽌阀 (530)49. J Y41W、J Y41Y型PN16~ PN40氧⽓管路⽤铜制截⽌阀 (532)50.GJ41W型PN16~ PN40隔爆长杆截⽌阀 (534)51. J41T C型PN16~ PN160陶瓷截⽌阀 (535)52. DJ41Y、DJ41W型PN16~ PN40法兰连接低温截⽌阀 (539)53. KJ41W型PN16~ PN40 法兰连接抗硫截⽌阀 (540)54. STJ Y41W、STJ Y46W、STJ Y546W型PN16~ PN40氧⽓截⽌阀 (542)55. FJ41型PN16~ PN160节流截⽌放空阀 (546)56. J41N、J41H型PN16~ PN63钢制截⽌阀 (547)57. J41B—25型法兰连接钢制截⽌阀 (550)58. J41B—25型钢制氨截⽌阀 (551)59. S J41H—25、SJ41H—40型⽔封截⽌阀 (552)60. S J41H、S J61H型PN25、PN40⽔封截⽌阀 (554)61. J41B、J41SA、J41H型PN25、PN40铁制截⽌阀 (556)62. J41W—25T、J41W—40T型黄铜截⽌阀 (558)63. FJ41Y型PN25~PN100节流放空截⽌阀 (559)64. BJ41W型PN25~PN63保温钢制截⽌阀 (561)65. KJ41W型PN63~PN160法兰连接抗硫截⽌阀 (562)66. AJ41Y型150（Lb）~600（Lb）法兰截⽌阀 (564)67. J Y41Y—150（Lb）型Y形不锈钢截⽌阀 (566)68. CJ C41H—150（Lb）型锻钢法兰连接波纹管截⽌阀 (566)69. J41H、J41Y、J41W型150（Lb）~2500（Lb）钢制截⽌阀 (567)70. J41型150（Lb）~2500（Lb）铸钢截⽌阀 (571)71. J41—150（Lb）、J41—300（Lb）、J41—600（Lb）型不锈钢截⽌阀 (574)72. DJ41Y型150（Lb）~600（Lb）磅级锻钢低温截⽌阀 (577)73. J41W、J41H、J41Y型10（K）、20（K）不锈钢铸钢截⽌阀 (579)74. J441H—100 型直齿圆柱齿轮传动截⽌阀 (581)75. J641F46—10、J641F46—16、J641F46—25型⽓动截⽌阀 (582)76. J6B41F S—16型⽓动氟塑料截⽌阀（常闭式） (584)77. J941F S—16型电动衬氟塑料截⽌阀 (585)78. J941W型PN16~ PN100钛合⾦电动截⽌阀 (586)79. J941H、J941Y、J941W型PN16~ PN160法兰连接钢制电动截⽌阀 (588)80. J941H—25Q、J941Y—251型铁制电动截⽌阀 (591)81. D K J941H、D K J941Y、D K J961H、D K J961Y型PN25~PN63真空截⽌阀 (592)82. DJ44W—6T、DJ44W—10T型低温⾓式截⽌阀 (594)83. DJ44W、DJ44F型PN6~ PN16铜合⾦低温⾓式截⽌阀 (595)84. J44 F46—16、J44 F3—16型⾓式衬氟截⽌阀 (597)85. J44B—2 5Z型⾓式截⽌阀 (598)86. J44H—4 0型⾓式截⽌阀 (599)87. J44H、J44Y型PN100~PN320型钢制⾓式截⽌阀 (600)88. J44H、J44Y、J44W型PN160~PN320钢制截⽌阀 (602)89. J44H型PN160、PN320锻钢⾓式截⽌阀 (604)90. J44Y—160、J44Y—320、LJ44Y—160、LJ44Y—320型⾃密封⾓式截⽌阀 (606)91. J44型300（Lb）、600（Lb）夹套截⽌阀 (607)92. J45 J—6型直流式衬胶截⽌阀 (608)93. J45 F46—16、J45 F3—16型直流式衬塑截⽌阀 (609)94. BJ45H、BJ45Y、BJ45W型PN16~ PN40保温夹套直流式截⽌阀 (610)95. J45T C型PN16~ PN160陶瓷截⽌阀 (612)96. J45W—25R、J45W—40R型钢制直流式截⽌阀 (615)97. BJ45H、BJ45W型PN25、PN40钢制保温夹套直流式截⽌阀 (616)98. FJ645F—25型⽓动Y形截⽌阀 (617)99. J46W—16T、J46X—16T型黄铜平衡式截⽌阀 (618)100. J46W—25T、J46W—40T型外旁通铜截⽌阀 (619)101. J46W—25P、J46W—40P型平衡式截⽌阀 (620)102. J47Y、J47H型PN160、PN32 0⾼压平衡式截⽌阀 (621)103. J947Y—160、J947Y—3 20型电动⾼压平衡式截⽌阀 (622)104. WJ61H—16C、WJ61W—16P、WJ61H—25、WJ61W—25P型承插焊波纹管截⽌阀 (623)105. MJ61N—16P型氢截⽌阀 (624)106. J61H、J61Y型PN25~ PN160承插焊连接锻钢截⽌阀 (625)107. DS/J61H—25、DS/J61H—40、DS/J61H—63型⽔封截⽌阀 (626)108. SJ61H、SJ61Y型PN25~ PN160⽔封式截⽌阀 (628)109. CJ C61H—25 、CJ C61H—44型（带链锁）锻钢波纹管截⽌阀、CJ C61H—25 、CJ C61H—44型锻钢焊接波纹管截⽌阀 (629)110. J61H、J61Y型PN40~ PN100对焊连接真空隔离截⽌阀 (630)111. DJ61Y—40 P型低温承插焊截⽌阀 (632)112. DJ61W—40 P、DJ61F—40P型低温焊接式截⽌阀 (633)113. DJ61Y—40 P型低温氧⽓截⽌阀、DJ61F—40P、DJ61Y—40P型低温液体贮槽截⽌阀 (634)114. J61Y 型PN100~ PN170钢制截⽌阀 (635)115.JWQ61W型PN100~ PN320⽆旋转球形密封截⽌阀 (636)116. J61Y—160、J61Y—320型⾼温⾼压截⽌阀 (637)117. J61H、J61Y型PN150~ PN420型⾼压焊接截⽌阀 (638)118. J61H—16 0Ш型承插焊截⽌阀 (640)119. J61H、J61Y型PN170~ PN320⾼温对接焊电站截⽌阀 (641)120. J61H—160Ш、J61H—320Ш型针形截⽌阀 (642)121. J61H、J61Y型PN140~ PN210⾼温⾼压焊接截⽌阀 (643)122. JQ61Y型PN200~ PN320、P54100~P54200⼿动球芯截⽌阀 (644)123. J61H、J61Y型PN200~ PN320钢制截⽌阀 (645)124. J61Y—200P、个截⽌阀、DJ61Y—200P型低温截⽌阀 (646)125. J61H、J61Y型PN200~ PN320电站⽤对接焊连接⾼温⾼压截⽌阀 (647)126. J61H、J61Y型PN200~ PN320焊接截⽌阀 (648)127. J61H、J61Y型PN200~ PN320电站截⽌阀 (650)128. J61T C型PN250~PN320陶瓷截⽌阀 (652)129. J61Y、J961Y型P57100V~P57170V⾼温⾼压截⽌阀 (653)130. DJ61Y—150（Lb）、DJ61Y—300（Lb）、DJ61Y—600（Lb）型锻钢低温截⽌阀 (655)131. DJ61Y型150（Lb）~800（Lb）锻钢低温截⽌阀 (656)132. J61H、J61Y、J61W型150（Lb）~1500（Lb）锻钢截⽌阀 (657)133. DJ61Y—600（Lb）低温截⽌阀 (658)134. J61H、J61Y型600（Lb）~1500（Lb）承插焊锻钢截⽌阀 (659)135. WJ61Y—800（Lb）、WJ61Y—800（Lb）P型铸钢波纹管截⽌阀 (661)136. J61型900（Lb）~2500（Lb）铸钢截⽌阀 (662)137. J61Y型1500（Lb）~3500（Lb）⾼温⾼压电站⽤对焊连接截⽌阀 (663)138. J461H、J461Y型PN200、PN250和J461Y—P54100V、J461Y—P54140V型齿轮转动截⽌阀 (665)139. J561H、J561Y型1500（Lb）~3500（Lb）电站⽤齿轮转动钢制对焊截⽌阀 (666)140. J761H—200、J761Y—250型⼊⼝阀 (668)141. J961H、J961Y型PN25~ PN160钢制电动截⽌阀 (669)142. J961H、J961Y型PN100~ PN320钢制电动焊接截⽌阀 (670)143. JWQ961型PN100~ PN320电动⽆旋转球形密封截⽌阀 (672)144. JQ961Y型PN200~ PN320，P54100~ P54200⼿动球芯截⽌阀 (673)145. J961Y—200、J964Y—P54100V型快速启闭阀 (674)146. J961Y型1500（Lb）~3500（Lb）电站⽤电动对焊截⽌阀 (675)147. J962Y—200 、J962Y—250 J962Y—320型⾼压加热⼊⼝阀 (676)148. J63H、J63Y型PN250~ PN320电站⽤对接焊接连接⾼温⾼压截⽌阀 (677)149.J963H、J963Y型PN250~ PN320电动焊接截⽌阀、J963Y—P54140V、J963Y—P55170V 型电动⾼温⾼压焊接截⽌阀(678)150. DJ64F、DJ64W、DJ64L、DJ64Y型PN10~PN63低温⾓式截⽌阀 (679)151. J64W—25R型对焊连接⾓式截⽌阀 (681)152. J65H—140、J65Y—250、J65Y—320型⾼温⾼压截⽌阀 (682)153. J65H—140、J65Y—250、J65Y—320型承插焊连接直流式截⽌阀 (683)154. J65H、J65Y型PN250~ PN320钢制截⽌阀 (684)155. J65T C型PN250~ PN320陶瓷截⽌阀 (685)156. J6B 5 Y—320V型⾼压截⽌阀 (687)157. J y65H、J y65Y型600（Lb）~2500（Lb）Y型截⽌阀 (688)158. J65Y型1500（Lb）~3500（Lb）对焊连接⾼温⾼压Y型截⽌阀 (689)159. J565Y—320、J565Y—320I、J565Y—P54140V型钢制截⽌阀 (691)160. J y565H、J y565Y型600（Lb）~2500（Lb）磅级Y型截⽌阀 (692)161. J565Y—1500（Lb）、J565Y—2000（Lb）J565Y—2500（Lb）、J565Y—3500（Lb）型直齿圆柱齿轮传动对焊直流式截⽌阀 (694)162. J y965H、J y965Y型600（Lb）~2500（Lb）磅级Y型截⽌阀 (696)163. J965Y型1500（Lb）~3500（Lb）电动对焊直流式截⽌阀 (697)164. J91H、J91W型PN25、PN40、PN320型钢制截⽌阀 (699)165. J91H—420、J91H—420P型卡套截⽌阀 (700)166. QJ、QZ、QE型⽓动管路截⽌阀 (701)167. SQ L⽓动管路截⽌阀 (702)168．测量管路⽤仪表截⽌阀 (703)169. L41H、L41W型PN16~PN40钢制节流阀 (704)170. PL41H、PL941H型PN16~PN63耐磨排渣阀 (706)171. L41B—25Z、L41W—25Z、L41H—25Q型节流阀 (708)172. L41H、L41W型PN63、PN100钢制节流阀 (709)173. PL941H型PN16~PN63电动排渣节流阀 (711)174. KLJ44Y—160、KLJ44Y—320型截⽌阀 (713)175. L44H、L44Y、L44W型PN160~PN320钢制⾓式节流阀 (714)176. L44H型PN160、PN320锻钢⾓式节流阀 (716)177. LJ44H—160、LJ44H—320型节流截⽌阀 (717)178. L61H、L61Y型PN25~PN100承插焊连接节流阀 (718)179. DL61W—4 0P型低温液体贮槽节流阀 (719)180. L61 Y—320型节流阀 (720)181. DL64L—10L、DL64L—40L、DL64L—63L型低温⾓式铝合⾦节流阀 (721)182. L964 Y—320型连续排污节流阀 (722)三、球阀1. Q11F—16、Q11F—16K、Q11F—16Q型内螺纹连接铁制球阀 (724)2. Q11F—20T型空调球阀 (725)3. Q11（21）F型PN25、PN40内、外螺纹放油球阀 (725)4. Q11（21）F—16T型蝴蝶⼿柄内、外螺纹黄铜球阀 (726)5. Q11F—16T型黄铜内螺纹接管煤⽓球阀 (727)6. Q11F—16T型黄铜内螺纹活接头煤⽓球阀 (727)7. Q11F—16T型内螺纹联接球阀（⼀段式） (728)8. Q11F—16T、Q11F—25T型内螺纹联接铜球阀 (728)9. Q11F—2 0型黄铜球阀 (729)10. Q11F—20 T型青铜球阀 (730)11. Q11F—40 T型内螺纹联接球阀 (731)12. Q11F—16 T型内螺纹带锁黄铜球阀 (732)13. Q11F—16 T型黄铜内、外螺纹煤⽓球阀 (733)14. Q11F—16 T型燃⽓专⽤带锁⾜径黄铜球阀 (733)15. Q11S—16 Q型内螺纹联接⾼温球阀 (735)16. Q11F 63内螺纹联接钢制球阀（⼀段式） (735)17. Q11F型PN16~PN63内螺纹联接钢制球阀（⼆段式） (736)18. Q11F型PN16~PN63内螺纹联接钢制球阀（三段式） (737)19. Q11F—400(Lb)、Q11F—400(Lb)R型内螺纹球阀（⼀段式） (739)20. Q11F—400(Lb)R型内螺纹球阀（带安装平台）（⼆段式） (740)21.Q11F型400(Lb)~800（Lb）内螺纹球阀（⼆段式）、Q61F型400(Lb)~800（Lb）承插焊球阀（⼆段式） (741)22. Q11F型1500(Lb)内螺纹球阀（三段式） (742)23. FQ11F型1500(Lb)~2500（Lb）内螺纹球阀（⼆段式） (743)24. Q11F—400(Lb)R、Q11F—800(Lb)、Q11F—800(Lb)R型内螺纹球阀（三段式） (744)25. Q611F型PN25~PN40⽓动钢制内螺纹球阀（三段式） (745)26. Q14F—16T、Q21F—16T、Q24F—16T型燃⽓专⽤黄铜球阀 (746)27. Q14F—400(Lb)R、Q15F—400(Lb)R型内螺纹三通球阀 (747)28. Q21F—4型安全式外螺纹接管煤⽓球阀 (748)29. Q21F型PN16~PN40外螺纹联接球阀 (748)30. Q21F—16T型外螺纹黄铜球阀 (749)31. Q21F型PN16~PN63钢制外螺纹联接球阀（⼀段式） (750)32. Q21F型PN25~PN63钢制外螺纹联接球阀 (751)33. Q21F—40、Q21F—40P、Q21F—40R型钢制外螺纹联接球阀（三段式） (752)34. Q3C1F—10C、Q3C1F—10 P、Q3C1F—10R型放料球阀 (753)35. BQ40H型PN10~PN25⾦属硬密封半球阀 (753)36. Q40H、Q40Y、Q340H、Q340Y型PN16~PN100硬密封V形球阀 (755)37. Q640H、Q640Y型PN16~PN100⽓动硬密封V形球阀 (758)38. Q41F—4L型铝合⾦球阀 (761)39. Q41F—6C、Q41F—6P、Q41F—6R型钢制球阀 (761)40. Q41F型10（K）、20（K）球阀 (762)41. Q41S型PN10~PN25⾼温球阀 (764)42. Q41F型PN16法兰连接球阀 (765)43. DFQ41F—16C、DFQ641F—16C型耐磨球阀 (766)44. TZQ41H、TZQ41W型PN16~PN100撑开式⾦属密封球阀 (767)45. ZMO41TQ、型PN16、PN25钢制直埋式球阀 (770)46. ZUAQ41F型PN16~PN63上装式钢制球阀、UAQ341F型PN16~PN63上装式钢制球阀 (771)47. ZSQ41H型PN16~PN160双向⾦属密封球阀 (773)48. Q41F型PN25~PN63缩径球阀（⼀段式） (776)49. Q41F型PN25~PN63球阀（三段式） (777)50. Q41F—16型法兰连接铁制球阀 (778)51. Q41F—16Q、Q41F—25Q型铁制球阀 (779)52. Q41F—16T、Q41F—25T型法兰连接铜制球阀 (781)53. Q41F型PN6~PN100法兰连接钢制球阀 (782)54. Q41F型PN16~PN63法兰连接浮动软密封球阀 (785)55. Q41F—10CF、Q41F—16CF、Q41F—20CF型衬氟球阀 (788)56. Q41Y型PN16~PN40法兰连接钢制球阀 (789)57. Q41Y型PN16~PN63法兰连接浮动硬密封球阀 (791)58. Q41H型PN16~PN100钢制硬密封浮动球阀 (794)59. Q41F4—16型衬氟球阀 (796)60. Q41F46型PN10、PN16衬氟球阀 (797)61. Q41F40—16、Q41F46—16、Q41F A—16、Q41F2—16、Q41P0—16型衬⾥球阀 (798)62. Q41F型PN16~PN40法兰连接钢制球阀 (800)63. Q41F型PN16~PN40法兰钢制球阀（三段式） (802)64. Q41F—16、QZ47F—25系列夹套保温保冷球阀 (803)65. BQ41F型PN16、PN20、PN25保温夹套式球阀 (804)66. QB41F型PN16~PN25夹套保温球阀 (805)67. BQ41F型PN16~PN40保温夹套球阀 (807)68. Q41MF—16、Q41MF—25型⼀体式软密封⾼温球阀 (808)69. Q41F型PN16、PN50两⽚式防⽕型浮动球阀 (810)70. Q41F型PN16、PN50缩孔法兰连接缩径防⽕型球阀 (812)71. Q41F型PN16~PN100法兰连接钢制球阀 (814)72. Q41F、Q41Y型PN16~PN40蒙乃尔合⾦球阀 (816)73. Q41F型PN16~PN100钛合⾦球阀 (817)74. TQ41T C型PN16~PN100陶瓷衬⾥密封钢制球阀 (820)75. Q41F—20T型法兰连接黄铜球阀 (823)76. RQ41F—25、RQ41F—40型燃⽓球阀 (823)77. Q41F、Q41H型PN40~PN250锻钢球阀 (824)78. Q41F—50、Q41F—50P、Q41F—50R型钢制球阀 (826)79. Q41F型PN160~PN320钢制球阀（三段式） (827)80. Q41N型PN160~PN320钢制球阀（三段式） (829)81. Q41F—150（Lb）、Q41F—150（Lb）R型⼀体式钢制球阀 (830)82. Q41F、Q41H型150（Lb）~600（Lb）钢制球阀 (830)83. Q41F、Q41Y型150（Lb）、300（Lb）API钢制球阀 (833)84. Q41F、Q41Y型150（Lb）~600（Lb）API法兰连接浮动软（硬）密封球阀 (834)85.Q341X—3、Q741X—3、Q941X—3型⼿动球阀 (836)86.Q341F—10（K）C、Q341F—10（K）P、Q341F—10（K）R型蜗杆传动球阀 (837)87. Q341F—16Q、Q341F—25Q型蜗杆传动铁制球阀 (838)88. Q341F 、Q341Y型PN16~PN40蜗杆传动球阀 (839)89. Q341H型PN16~PN100浮动式⾦属密封球阀 (841)90. Q341F型PN16~PN63法兰连接浮动软密封球阀 (843)91. Q341Y型PN16~PN63法兰连接浮动硬密封球阀 (846)92. Q341F型PN16~PN100蜗杆传动球阀 (848)93. Q y341F—16T、Q y341F—25T 、Q y341F—40T型氧⽓专⽤蜗轮式球阀 (851)94. ZSQ341H型PN16~PN160双向⾦属密封球阀 (852)95. T1Q341T C型PN16~PN63陶瓷衬⾥密封钢制球阀 (855)96. Q341F 、Q341H型PN40~PN250锻钢球阀 (857)97. Q341F 、Q341Y、Q341H型150（Lb）~300（Lb）API蜗杆传动钢制球阀 (859)98. Q341F 、Q341Y型150（Lb）~600（Lb）API法兰连接浮动软（硬）密封球阀 (860)99. TZQ541H、TZQ541W型PN16~PN100锥齿轮传动撑开式⾦属密封球阀 (862) 100. LV541H、LV641Y型150（Lb）~600（Lb）V形调节球阀 (865)101. Q641F—16Q、Q641F—25Q型⽓动铁制球阀 (866)102. Q641F、Q641Y型PN16~PN63⽓动球阀 (868)103. Q641F型PN16~PN63法兰连接浮动软密封球阀 (871)104. Q641Y型PN16~PN63法兰连接浮动硬密封球阀 (873)105. Q y641F—16P、Q y641F—25P 、Q y641F—40P型氧⽓专⽤蜗轮式球阀 (875) 106. T1Q641T C、T1Q941T C型PN16~PN100陶瓷衬⾥钢制球阀 (876)107. Q641F—63P 、Q641F—100P型法兰连接⽓动球阀 (879)108. Q641F、Q641Y型150（Lb）~600（Lb）API法兰连接浮动软（硬）密封球阀 (880) 109. J741X—10、J741X—16型法兰遥控浮球阀 (882)110. J741X—10 、J741X—16、J741X—25型遥控浮球阀 (883)111. Q941F—16Q、Q941F—25Q型电动铁制球阀 (884)112. Q941F型PN16~PN63法兰连接浮动软密封球阀 (885)113. Q941Y型PN16~PN63法兰连接浮动硬密封球阀 (887)114. Q941F、Q941Y型PN16~PN63电动球阀 (890)115. TZQ941H、TZQ941W型PN16~PN100电动撑开式⾦属密封球阀 (892)116. ZSQ941H型PN16~PN160双向⾦属密封球阀 (894)117. Q941F—600（Lb）型API钢制电动球阀 (897)118. Q941F、Q941Y型150（Lb）~600（Lb）API法兰连接浮动软（硬）密封球阀 (898) 119. Q43F、Q43H、Q43Y型PN16~PN100⼿动摆动上装式球阀 (900)120. DFQ43F型PN16~PN40楔式耐⽤球阀 (904)121. Q643F、Q643H、Q643Y型PN16~PN100⽓动摆动上装式球阀 (905)122. Q44F型PN16~PN40钢制三通球阀 (909)123. Q44F—16Ti、Q44F—25Ti型钛合⾦球阀 (911)124. Q644F型PN16~PN40⽓动三通球阀（L形通道） (912)125. Q944F型PN16~PN40电动三通球阀（L形通道） (914)126. Q45F型PN16~PN40三通球阀（T形通道） (916)127. Q345F型PN16~PN40法兰连接三通球阀（T形通道） (918)128. Q645F型PN16~PN40⽓动三通球阀（T形通道） (920)129. Q945F型PN16~PN40电动法兰连接三通球阀（T形通道） (922)130. Q46型PN16~PN40法兰连接四通球阀 (925)131. BQ47X P、BQ47F P型PN10~PN25偏⼼半球阀 (927)132. Q47F型PN16~PN63软密封球阀 (928)133. Q47H型PN16~PN63固定球阀 (930)134. Q47H型PN16~PN100固定⾦属密封球阀 (932)135. Q47F型PN16~PN63法兰连接钢制球阀 (934)136. QZ47Y系列PN16、PN25胀开式双向⾦属应密封球阀 (935)137. Q47Y型PN16~PN63法兰连接钢制球阀（三段式） (936)138. GQ47H型PN16~PN100轨道式钢制球阀 (938)139. Q47F型PN20~PN250法兰连接固定球阀（三段式） (940)140. Q47F、Q347F型PN16~PN150锻钢球阀（三段式） (942)141. Q47F、Q347F、Q647F、Q947F型PN16~PN100法兰连接固定软密封球阀 (945) 142. Q47Y、Q347Y、Q647Y、Q947Y型PN16~PN100法兰连接固定硬密封球阀 (949) 143. FQ47、FQ647、FQ947型PN16钢制喷煤球阀 (953)144. QE47F型PN20~PN250固定式球阀、QE347F型PN20~PN250蜗杆传动固定式球阀 (954) 145. Q47F、Q347F、Q347H型150（Lb）~2500（Lb）锻钢球阀（三段式） (956)146. Q47F型150（Lb）~2500（Lb）固定球阀 (961)147. DQ47F型150（Lb）~900（Lb）法兰连接低温球阀 (963)148. Q347F—3、Q647F—3、Q747F—3、Q947F—3型煤粉专⽤球阀 (965)149. SPQ347H型PN16~PN25三偏⼼半球阀 (967)150. PQ347Y型PN10~PN25蜗动偏⼼球⾯阀 (970)151. TQ347Y型PN16、PN25⼿动V型调节球阀 (972)152. Q347F型PN16~PN100钢制球阀（三段式） (974)153. Q347Y、Q647Y、Q947Y型PN16~PN100法兰连接⾦属密封钢制球阀 (976) 154. Q347F型PN16~PN100防⽕防静电蜗杆传动固定式球阀 (978)155. Q347型PN16、PN25偏⼼半球阀 (981)156. Q347型PN10、PN16上装偏⼼半球阀 (983)157. Q347F型PN20~PN100蜗杆传动固定式球阀 (984)158. DQ347H型150（Lb）~900（Lb）法兰连接低温球阀 (985)159. Q347F、Q347N型150（Lb）~2500（Lb）蜗杆传动固定球球阀 (987)160. Q347F—6型蜗杆传动卸灰球阀 (991)161. Q347F、Q347Y型PN16~PN63法兰连接蜗杆传动球阀 (991)162. Q347F型PN16~PN63不锈钢固定球阀（三段式） (993)163. Q347H型PN16~PN63蜗杆传动球阀 (994)164. Q347H型PN16~PN100固定⾦属密封球阀 (996)165. Q347Y型PN16~PN100硬密封球阀 (999)166. Q347F型PN16~PN100钢制球阀（⼆段式） (1002)167. Q y347F—16T、Q y347F—25T、Q y347F—40T型氧⽓专⽤蜗轮式球阀 (1004) 168. Q V347F型PN16~PN63蜗杆传动V型球阀 (1005)169. Q347F型150（Lb）~600（Lb）蜗杆传动球阀（整体式） (1007)170. Q347F—150（Lb）P、Q347F—300（Lb）P型不锈钢固定球阀（三段式） (1009) 171. Q347F型150（Lb）~1500（Lb）蜗杆传动固定球球阀 (1010)172. Q647F—6、FQ647AF—6、FQ647AF—6C型⽓动卸灰球阀 (1014)173. PQ647Y—10Q、PQ647Y—16Q、PQ647Y—25Q型⽓动偏⼼球⾯阀 (1015) 174. Q647F型PN16~PN63软密封球阀 (1017)175. Q647F型PN16~PN100⽓动固定球钢制球阀（三段式） (1019)176. Q647F型PN16、PN25四氟密封⽓动蝶阀 (1021)177. Q V647F型PN16~PN63⽓动V型球阀 (1022)178. Q y647F型PN16~PN40氧⽓专⽤⽓动球阀 (1024)179. Q647F型150（Lb）~600（Lb）⽓动固定球球阀 (1025)180. Q747F—6、FQ747AF—6、FQ747AF—6C型液动卸灰球阀 (1028)181. PQ947Y—10Q、PQ947Y—16Q 、PQ947Y—25Q型电动偏⼼球⾯阀 (1029)182. Q947F型PN16~PN100电动固定球钢制球阀 (1031)183. Q947F、Q947Y型PN16~PN100电动球阀（⼆段式） (1033)184. Q947Y—600（Lb）I型电动带吹扫孔球阀 (1035)185. Q947F型150（Lb）~600（Lb）⽓动固定球球阀 (1036)186. Q61F—16T型焊接⾜径黄铜球阀 (1038)187. Q61F型PN16、PN25对焊钢制球阀 (1038)188. Q61F型PN16~PN63焊接球阀（三段式） (1039)189. Q61F型PN40钢制球阀（⼆段式） (1040)190. Q61F、Q61N型PN160、PN320焊接连接钢制球阀（三段式） (1041) 191. Q61F型150（Lb）、300（Lb）焊接连接不锈钢球阀（三段式） (1042) 192. Q61F—400（Lb）R型对焊球阀（三段式） (1043)193. Q61F—800（Lb）、Q61F—800（Lb）R型焊接球阀（三段式） (1044) 194. Q70H、Q70Y、Q370H、Q370Y型PN16~PN40硬密封V形球阀 (1045) 195. Q670H、Q670Y型PN16~PN40⽓动硬密封V形球阀 (1047)196. Q71F型PN16、PN25对夹式不锈钢薄型球阀 (1049)197. Q71F型PN10~PN25钢制对夹式球阀 (1051)198. Q71F型PN16、PN25钢制对夹式球阀 (1052)199. QC71F型PN16、PN25超短形球阀 (1053)200. Q71F型PN160~PN320钢制对夹式球阀 (1054)201. Q671F型PN10~PN25⽓动钢制对夹式球阀 (1055)202. Q971F型PN10~PN25电动钢制对夹式球阀 (1056)203. Q V377F型PN16~PN63对夹连接V形球阀 (1057)204. T Q377Y型PN16、PN25蜗杆传动V型调节球阀 (1059)205. Q V677F型PN16~PN63对夹连接⽓动V形球阀 (1060)206. Q V977F型PN16~PN63对夹连接电动V形切断球阀 (1062)207. Q81F型PN16~PN63卡箍钢制球阀（三段式） (1063)208. Q91F型PN16、PN25卡套钢制球阀 (1064)209. ZSHV—16、ZSHV—63系列⽓动V型调节球阀 (1065)四、蝶阀1. D340X型PN6~PN16单偏⼼蜗动法兰蝶阀 (1067)2. GD340X—6、GD340X—10、GD340X—16Q型管⽹单偏⼼法兰蝶阀 (1069)3. SD340X—6、SD340X—10、SD340X—16Q型蜗动法兰伸缩蝶阀 (1071)4. GSD340X型PN6~PN16铁制管⽹法兰伸缩蝶阀 (1074)5. D940X—0.5C型电动杠杆式蝶阀 (1076)6. SD940X型PN6~PN16电动法兰伸缩蝶阀 (1077)。

首页>>产品中心>>上展式放料阀一、主要技术参数：二、上展放料阀主要外形尺寸和连接尺寸：订货须知：一、①上展式放料阀产品名称与型号②上展式放料阀口径③上展式放料阀是否带附件二、若已经由设计单位选定公司的上展式放料阀型号，请按上展式放料阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：气动放料阀电动放料阀保温放料阀放料阀放料阀下展式放料阀超高压截止阀是高压截止阀的一种。

主要用于对压力要求比较高的行业。

其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。

主要应用于化工和医药等领域。

由于是采用焊接方式。

拆换比较不方便。

主用适用维超高压截止阀是高压截止阀的一种。

主要用于对压力要求比较高的行业。

其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。

主要应用于化工和医药等领域。

由于是采用焊接方式。

拆换比较不方便。

主用适用维修不是很频繁磨损利比较低的地方。

国内主要的生产厂家是江苏阜宁鑫盛源阀门制造厂。

截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。

根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。

由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。

因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

截止阀最明显的优点是：(l）在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨．(2）开启高度一般仅为阀座通道直径的l/4，因此比闸阀小得多。

(3）通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。

但是，截止阀的缺点也是不容忽视的。

其缺点主要是流阻系数比较大，因此造成压力损失，特别是在液压装置中，这种压力损失尤为明显?采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

ZXP气动薄膜单座调节阀■ZXP气动薄膜单座调节阀概述ZXP气动薄膜调节阀采用顶导向结构，配用多弹簧执行机构。

具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。

广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。

特别适用于允许泄漏量小阀前后压差不大的工作场合。

本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。

产品公称压力等级有PN10、16、40、64；阀体口径范围DN20～200。

适用流体温度由-200℃～+560℃范围内多种档次。

泄漏量标准有Ⅳ级或Ⅵ级。

流量特性为线性或等百分比。

多种多样的品种规格可供选择。

■ZXP气动薄膜单座调节阀特点· 顶导向单座调节阀，结构紧凑，部件少、易维修。

· 金属阀芯适合多种工作场合，达Ⅳ级泄漏标准，ZXPQ型软密封结构阀芯Ⅵ级泄漏标准。

· 阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。

· 可调范围大，固有可调比为50。

· 执行机构采用多弹簧结构，高度减少30％、重量减轻30％。

· ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。

· ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

■ZXP气动薄膜单座调节阀主要零件材料阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊软密封阀芯：增强聚四氟乙烯填 料：聚四氟乙烯、柔性石墨波 纹 管：1Cr18Ni9Ti垫 片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片膜 盖：A3波 纹 膜片：丁腈橡胶夹增强涤纶织物弹 簧：60Si2Mn推杆、阀杆：2Cr13、1Cr18Ni9Ti衬 套：2Cr13■ZXP 气动薄膜单座调节阀规格与技术参数20公称通径DN(mm) （阀芯直径dN）(10) (12) (15) (20)253240506580 100 125 150 200直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 额定流量系数Kv 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630额定行程L(mm) 16 25 40 60 膜片有效面积Ae(cm 2) 2804006001000信号范围Pr(kPa) 20～100、40～200气源压力Ps(MPa) 0.14～0.4 固有流量特性 直线、等百分比固有可调比 50允许泄漏量 硬阀座：Ⅳ(10-4阀额定容量) 软阀座：Ⅵ级公称压力PN(MPa)1.0、1.6、4.0、6.4 常温型-20～200、-40～250、-60～250散热型 -40～450、-60～450高温型450～560工作温度t (℃) 低温型-60～-100、-100～-200、-200～-250*本产品性能指标贯彻GB/T4213-92标准■ZXP 气动薄膜单座调节阀基本结构■ZXP气动薄膜调节阀阀体及上阀盖型式■ZXP气动薄膜调节阀阀体及阀芯材料选择软阀座型工作温度与最大压差范围 司太莱合金堆焊阀座 工作温度与常用压差范围■ZXP 气动薄膜单座调节阀允许压差气关式调节阀允许压差表 单位：MPa 膜片有效面积Ae(cm 2) 280 400 600 1000信号范围Pr(kPa) 20-100 20-100 40-200 20-100 20-100 40-200 20-100 20-100 40-200 20-100 20-100 40-200气源压力Ps(MPa)0.14 0.14 0.25 0.14 0.14 0.25 0.14 0.14 0.25 0.14 0.14 0.25 需配附件-PP- P P - P P - P P 105.356.40 6.40 12 3.72 6.40 6.40 15 2.33 5.55 6.40 20201.34 3.12 4.01 25 25 0.862.00 2.573232 0.75 1.74 2.24 251.222.853.67 32 0.75 1.74 2.24 4040 0.48 1.11 1.48 320.75 1.74 2.24 40 0.48 1.11 1.48 50500.31 0.71 0.916565 0.27 0.63 0.81 500.46 1.07 1.38 65 0.27 0.63 0.81 8080 0.18 0.42 0.52 650.27 0.63 0.81 80 0.18 0.42 0.52 1001000.11 0.26 0.34125125 0.12 0.29 0.37 1000.19 0.44 0.57 125 0.12 0.29 0.37 150150 0.09 0.20 0.25 1250.12 0.29 0.37 150 0.09 0.20 0.25 公 称 通 径 DN (mm) 及 阀 座 直 径 d (mm)2002000.05 0.11 0.14﹡P：阀门定位器﹡﹡对于ZXPV 型单座波纹管密封调节阀，最大允许压差为1.0 MPa，表中数据若数值小于1.0MPa 则不变，若数值大于1.0MPa，则取值1.0MPa。

衬氟阀门标准5.4整合渐趋完成将推动行业重新起航随着行业整合的日趋推进，随着小煤矿治理的切实改善，随着资源和产能的陆续集中，国家重点扶持发展的大型国有企业将步入稳定、踏实而健康的发展进程。

从行业角度看，2007年将是煤炭行业触底整合的一年、“承下启上”的一年，行业景气落至最低点；从投资角度看，2007年是煤炭行业铸底的一年，虽然长期向好，但现阶段行业业绩仍将在低位徘一：产品概述：工洲牌蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.一、公司推出的氟塑料衬里蝶阀系列1.其基本类型有两种,即D71F4 和D71F46(中线)以及D71F4 和D71F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D71F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.3.D343F型法兰连接双偏心全衬里蝶阀.二、结构特点1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;c.轴的径向采用O型圈与金属垫的组合;d.阀座镶在有弹性条的阀体槽内;4.采用可调性弹子定位,定位准确,结构简单.(*采用O型圈是为了防止意外泄漏时的安全措施)5.法兰连接双偏心蝶阀试用于压力较高场合.三、设计规范遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.四、驱动方式手动、蜗轮转动、气动、电动.遵循规范STANDARD 设计与制造Design GB 12238结构长度Face to faceGB 12221 (短一长系列) 法兰尺寸End flangeJB78/JB79 (GB.HG.SH) 压力试验TestGB/T 13927标志SymbolGB 12220供货SupplyGB/T 12252法兰连接蝶阀（偏心）·设计与制造符合中国国家标准·基本结构形式（*蝶板轴相对阀体/阀座中心有二维偏心）a.DA 43F 半衬里型阀体全衬里/蝶板与蝶板轴为不锈钢(不衬)/蝶板与轴由销钉连接/阀体为整体式;b.DA 43F4 6 全衬里型阀体全衬里/蝶板与蝶板轴全衬层/蝶板与轴固定连接/阀体为整体式.·基本型号公称压力PN0.6-2.5(MPa) 公称通径DN40-1000（mm)手动DA 43F（半衬）蜗轮转动DA 343F（半衬）DA 43F3 （全衬里）DA 343F3 （全衬里）DA 43F46（全衬里）DA343F46（全衬里）气动DA 643F（半衬）电动DA 943F（半衬）DA 643F3 （全衬里）DA 943F3 （全衬里）DA643F46（全衬里）DA9 43F46（全衬里）主要零部件材料表Standard Material Specifications 表A5序号NO 零件名称Name灰铸铁铸钢不锈刚超低碳不锈钢Z C P R PL RL1 阀体HT250 WCB CF8 CF8M CF3 CF3M2 蝶板轴/销1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo23 衬里层/阀座PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯)4 蝶板/填料压盖WCB WCB CF8 CF8M CF3 CF3M5 支架WCB(碳钢) CF8(不锈钢)6 填料PTFE (F4) PTFE (F4) PTFE (F4)7 蝶栓35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni98 螺母45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 主要连接尺寸及重量Dimensions and weights公称通径标准值参考值DN (mm )NPS(inch)L D D1 D2 f b Z-φdDH W(kg)PN0.6(MPa)40 11/2 106 130 100 80 3 16 4-φ1416140 1050 2 108 140 110 90 3 16 4-φ142160 1265 21/2 112 160 130 110 3 16 4-φ1425160 1380 3 114 185 150 125 3 18 4-φ1825170 14100 4 127 205 170 145 3 18 4-φ183180 16125 5 140 235 200 175 3 20 8-φ183275 18150 6 140 260 225 200 3 20 8-φ182295 38200 8 152 315 280 255 3 22 8-φ182320 74250 10 250 470 335 310 3 24 12-φ1824385 105300 12 270 435 375 362 4 24 12-φ2324390 142350 14 290 485 445 412 4 26 16-φ2524460 179400 16 310 535 495 462 4 28 16-φ2328510 220450 18 330 590 550 518 4 28 16-φ2328540 268500 20 350 640 600 568 4 30 16-φ2332570 378600 24 390 755 705 670 5 30 20-φ2532660 608700 28 430 860 810 775 5 32 24-φ2536710 1050800 32 470 975 920 880 5 34 24-φ3036780 1320900 36 510 1075 1020 980 5 36 24-φ3038885 17951000 40 550 1175 1120 1080 5 36 28-φ304990 1900公称通径标准值参考值DN (mm)NPS(inch)L D D1 D2 f b Z-φd D0 H W(kg)PN0.6(MPa)40 11/2 106 145 110 85 3 18 4-φ18160 140 10 50 2 108 160 125 100 3 20 4-φ18200 160 12 65 21/2 112 180 145 120 3 20 4-φ18250 160 13 80 3 114 195 160 135 3 22 4-φ18250 170 14 100 4 127 215 180 155 3 22 8-φ18300 180 16 125 5 140 245 210 185 3 24 8-φ18300 275 18 150 6 140 280 240 210 3 24 8-φ23200 295 38 200 8 152 335 295 265 3 26 8-φ23200 320 74 250 10 250 390 350 320 3 28 12-φ23240 385 105 300 12 270 440 400 368 4 28 12-φ23240 390 142 350 14 290 500 460 428 4 30 16-φ23280 460 179 400 16 310 565 515 482 4 32 16-φ25280 510 220 450 18 330 615 565 532 4 32 20-φ25320 540 268 500 20 350 670 620 585 4 34 20-φ30320 570 378 600 24 390 780 725 685 5 36 20-φ30360 660 608 700 28 430 895 840 800 5 40 24-φ30360 710 1050 800 32 470 1010 950 905 5 44 24-φ30360 780 1320 900 36 510 1110 1050 1005 5 46 28-φ34380 885 1795 1000 40 550 1220 1160 1115 5 50 28-φ34400 990 1900主要连接尺寸及重量Dimensions and weights公称通径标准值参考值DN (mm)NPS(inch)L D D1 D2 f b Z-φd D0 H W(kg)PN1.6(MPa)40 11/2 106 145 110 85 3 18 4-φ18160 140 10 50 2 108 160 125 100 3 20 4-φ18200 160 12 65 21/2 112 180 145 120 3 20 4-φ18250 160 13 80 3 114 195 160 135 3 22 8-φ18260 170 14 100 4 127 215 180 155 3 24 8-φ18300 180 16 125 5 140 245 210 185 3 26 8-φ18300 275 18 150 6 140 280 240 210 3 28 8-φ23200 295 42 200 8 152 335 295 265 3 30 12-φ23200 320 78 250 10 250 405 355 320 3 32 12-φ25240 385 120 300 12 270 460 410 375 4 34 12-φ25240 390 145 350 14 290 520 470 435 4 38 16-φ25240 460 202 400 16 310 580 525 485 4 40 16-φ30280 510 235 450 18 330 640 585 545 4 44 20-φ30280 540 368 500 20 350 705 650 608 4 46 20-φ34320 570 420 600 24 390 755 770 718 5 54 24-φ41320 660 750 700 28 430 840 840 788 5 54 24-φ41360 710 1028 800 32 470 910 950 898 5 54 24-φ41380 780 1690 900 36 510 1120 1050 998 5 54 28-φ41400 885 1815 1000 40 550 1255 1170 1110 5 60 28-φ48500 990 2050公称通径标准值参考值DN (mm)NPS(inch)L D D1 D2 f b Z-φd D0 H W(kg)PN2.5(MPa)40 11/2 106 145 110 85 3 18 4-φ18200 140 11 50 2 108 160 125 100 3 20 4-φ18200 160 13 65 21/2 112 180 145 120 3 22 8-φ18250 160 14 80 3 114 195 160 135 3 22 8-φ18250 170 16 ,1004 127 215 180 155 3 24 8-φ23300 180 18 125 5 140 245 210 185 3 28 8-φ25300 275 20 1506 140 280 240 210 3 30 8-φ25240 295 48 200 8 152 335 295 265 3 34 12-φ25240 320 88 250 10 250 405 355 320 3 36 12-φ30280 385 145 300 12 270 460 410 375 4 40 16-φ30280 390 157 350 14 290 520 470 435 4 44 16-φ34320 460 222 400 16 310 580 525 485 4 48 16-φ34320 510 353 450 18 330 640 585 545 4 50 20-φ34360 540 405 500 20 350 705 650 608 4 52 20-φ41360 570 448 600 24 390 840 770 718 5 56 24-φ41380 660 795一、产品[衬胶蝶阀]的详细资料：产品型号：法兰衬胶蝶阀产品名称：D341J产品特点：设计与制造：GB12238 结构长度：GB12221（13系列）法兰连接尺寸：GB4216 D41J半衬衬胶蝶阀,全衬法兰衬胶蝶阀,法兰衬胶蝶阀。
