土木工程CAD教程272页PPT

土木工程CAD教程272页PPT
宽度(W)]: 命令: _mirror 选择对象: 找到 1 个
6、用多段线绘制圆弧墙
命令: pl PLINE 指定起点: 当前线宽为 0.0000 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度
(W)]: 200
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/ 宽度(W)]:
(W)]: <正交 开> 200 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
宽度(W)]: <正交 关> a 指定圆弧的端点或 [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半
径(R)/第二个点(S)/放弃(U)/ 宽度(W)]: w 指定圆弧的端点或 [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半
构 造 线
矩圆 形
圆弧 起点 圆心 长度
椭 圆
插 入 块
点面 域
1、利用构造线绘制水平及垂直结构线
命令: _xline 指定点或 [水平(H)/垂直(V)/角 度(A)/二等分(B)/偏移(O)]:
2、绘制45°构造线
命令: xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a 输入构造线的角度 (0) 或 [参照(R)]: 45
宽度(W)]: 40 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
宽度(W)]: c
5、用多段线绘制钢筋
命令: _pline 指定起点宽度 <50.0000>: 20 指定端点宽度 <20.0000>: 20 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度

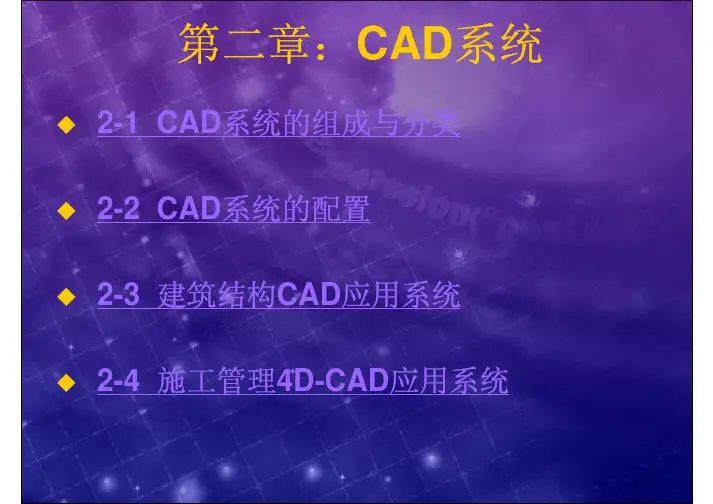

土木工程CAD技术基础课件02 CAD系统

土木工程CAD技术基础课件02 CAD系统

绘图系统
z 将图形输出在纸或其它介质上，以永久保存。 z 类型
¾ 笔式绘图仪 ¾ 静电式绘图仪 ¾ 激光绘图仪和彩色喷墨绘图仪
硬件选择原则
性能价格比 开放性可移植性升级扩展能力可靠性和可维护性 ¾ 独CP立U于的制运造算厂处商理并能遵力循和国内际、标外准存的容应量用；环境； ¾¾¾¾ 输了随为入解着各、欲应种输购用应出设规用性备模软能的的件；平扩和均大数年，据维硬提修件供率系交、统互故应操障具作率有和以升移及级植供扩界应展面商能； 的¾力¾¾ 图 通维，新形讯护能安显网机在装示络构扩的和及和展系处与能系统理多力统能能种；中与力外继已；部续安设使装备用的的。计接算口机；环境进行交互操 作¾ 满；足设计需求的图形输入、输出设备； ¾¾ 安应装用标软准件的经操过作最系少统的和变流化行，的便支能撑在软较件大；范围内的多 种平台之间移植。
2-3 建筑结构CAD应用系统
建筑结构设计的一般需求
工程数据管理： 资料管理： 可行性分析： 方案评估： 结构分析设计： 施工图设计
存储设计数据、材料规格、标 准构件等。
存储设计规范、参考资料、专
家经验等。
对建设规模、设计方案、社会 经济效益进行可行性分析。
根据安全、耐久、经济的原则 ，对初步设计方案进行评估。
打印设备：
z 输出文本资料。
交互式图形输入设备
交互式图形输入设备用于输入图形数据和各种信息 ，实时修改图形，也是人机对话的工具
键盘 坐标数字化仪：图数转换设备 鼠标器 触摸屏：一种利用摸感新技术制成的屏幕，能对用户手
指在显示器上的接触及运动作出响应的装置。
图形扫描仪：一种自动图形输出装置，能直接把图形和
Server

《cad讲义教程教案》课件

《cad讲义教程教案》课件

《CAD讲义教程教案》PPT课件第一章：CAD软件概述1.1 CAD软件的发展历程1.2 CAD软件的应用领域1.3 CAD软件的基本功能1.4 CAD软件的安装与启动第二章：CAD界面及基本操作2.1 CAD软件界面介绍2.2 文件操作2.3 视图操作2.4 图层操作2.5 绘图辅助工具第三章：二维绘图基础3.1 坐标系与坐标输入3.2 基本绘图命令3.3 图形编辑命令3.4 文本标注与编辑3.5 尺寸标注与编辑第四章：三维绘图基础4.1 三维坐标系4.2 三维绘图命令4.3 三维图形编辑4.4 三维标注与尺寸4.5 三维模型渲染与输出第五章：CAD软件的高级应用5.1 参数化设计5.2 块与组5.3 动态块5.4 族创建与使用5.5 碰撞检测与仿真《CAD讲义教程教案》PPT课件第六章：建筑设计基础6.1 建筑设计流程与原则6.2 建筑平面图绘制6.3 建筑立面图绘制6.4 建筑剖面图绘制6.5 建筑模型创建与渲染第七章：结构工程设计7.1 结构工程设计概述7.2 柱、梁、板绘制技巧7.3 结构框架模型创建7.4 结构施工图绘制7.5 结构分析与模拟第八章：给排水工程设计8.1 给排水工程设计概述8.2 管道线路绘制8.3 阀门、水泵等设备绘制8.4 给排水系统图绘制8.5 给排水施工图绘制与分析第九章：电气工程设计9.1 电气工程设计概述9.2 电气设备绘制9.3 电气线路绘制9.4 电气系统图绘制9.5 电气施工图绘制与解读第十章：CAD软件的协同与共享10.1 团队协作概述10.2 项目共享与协作10.3 云存储与远程协作10.4 数据交换与兼容性10.5 CAD软件在协同设计中的应用案例《CAD讲义教程教案》PPT课件第十一章：机械设计基础11.1 机械设计流程与原则11.2 零件图绘制11.3 装配图绘制11.4 爆炸图与轴测图11.5 机械模型创建与渲染第十二章：CAD软件在电子电路中的应用12.1 电子电路设计概述12.2 电路原理图绘制12.3 PCB设计基础12.4 电子元件封装与库创建12.5 电子电路仿真与测试第十三章：CAD软件在土木工程中的应用13.1 土木工程设计概述13.2 地形图绘制与分析13.3 道路与桥梁设计13.4 地下管线设计与分析13.5 土木工程模型创建与模拟第十四章：CAD软件在制造业中的应用14.1 制造业设计概述14.2 模具设计基础14.3 零件加工与制造14.4 生产线布局与仿真14.5 制造业案例分析与实践第十五章：CAD软件的技巧与优化15.1 提高绘图效率的技巧15.2 常用快捷键与命令15.3 个性化设置与界面优化15.4 文件管理与维护15.5 CAD软件故障排除与解决方案重点和难点解析本文主要介绍了《CAD讲义教程教案》的内容，包括CAD软件概述、界面及基本操作、二维绘图基础、三维绘图基础、高级应用、建筑设计、结构工程设计、给排水工程设计、电气工程设计、协同与共享、机械设计、电子电路应用、土木工程应用、制造业应用以及CAD软件的技巧与优化等十五个章节。

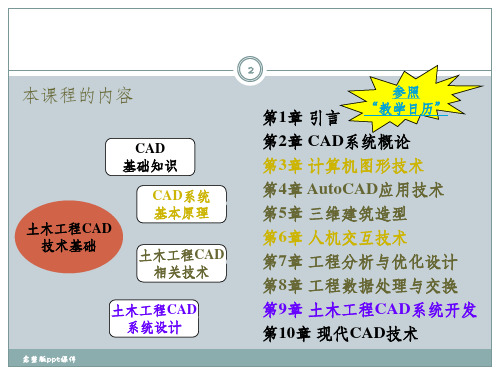

土木工程CAD技术基础AutoCAD应用技术PPT课件

土木工程CAD技术基础AutoCAD应用技术PPT课件
36
第36页/共73页
4.4.4.1 ObjectARX AppWizard的安装
分为3步 1. 关闭VC++； 2. 运行ObjectARX安装目录下
utils\ObjARXWiz\子目录中的 ArxWizards.msi文件 3. 根据提示一步一步地完成安装
37
第37页/共73页
AddIn
38
第38页/共73页
4.4.4.2 ObjectARX AppWizard的使用
演示3：使用ObjectARX AppWizard建立 应用程序
分为以下5步
1. 在VC++中新建ObjectARX项目，名称为 test
选项全部采用缺省
2. 查看自动生成的源程序
39
第39页/共73页
3. 利用AddIn中的ObjectARX Command添 加1条命
前缀
所需的程序库
AcRx acad.lib, rxapi.lib, acrx17.lib
AcEd acad.lib, rxapi.lib, acedapi.lib, acrx17.lib
AcDb acad.lib, rxapi.lib, acdb17.lib, acrx17.lib
AcGi acad.lib, rxapi.lib, acdb17.lib, acrx17.lib
void initApp(); void unloadApp(); void firstARX();
void initApp(){
acedRegCmds->addCommand(
L"firstARX_Commands",
//命令组名
L"firstARX",

单元二绘图工具和用品课件(共20张PPT)《土木工程识图》同步教学(高教版第2版)

单元二绘图工具和用品课件(共20张PPT)《土木工程识图》同步教学(高教版第2版)

50
60
70
80
5
绘图工具
012 3 4 5 67 8 0 1 2 3 4 5 6 7 8 9 10 1112
012 3 4 5 678
0
10
20
30
40
50
60
70
80
三角板的使用
A C
B D
三角板的使用
三角板 配合使 用—— 画已知 直线的 平行线
A
C
B
D
三角板的使用
C
A
B
三角板的使用
知识小结
绘图方式
手绘
CAD绘图
“桥都”重庆
牛刀小试
1、利用三角板绘制15度角
2、绘制过直线外一点的平行线 和垂直线。
建筑模板
绘图工具
根据图纸比例选择相应比例尺。 3000 3米
绘图工具
绘图工具
绘图仪器和用品
透明胶带 橡皮擦 铅笔
“H”表示硬性铅笔。 H 前边的数字越大，表示铅芯越硬； 小 刀细 线
写圆 字规
“HB”是中性铅， 表示铅芯软硬适当。
粗实线 “分B”规表示软性铅笔。 B 前边的数字越大， 表示铅芯越软;
0 1 2 3 4 5 6 7 8 9 10 1112
三角板 配合使 用—— 画已知 直线的 垂直线
C
A
B
绘图工具
0 1 2 3 4 5 6 78 0 1 2 3 4 5 6 7 8 9 10 1112
丁 字 尺
三角板
0 12 3 4 5 678
0
10
20
30
40
50
60
70
80
图板 曲线板
三棱（比例）尺

土木工程CAD第二版课程设计

土木工程CAD第二版课程设计

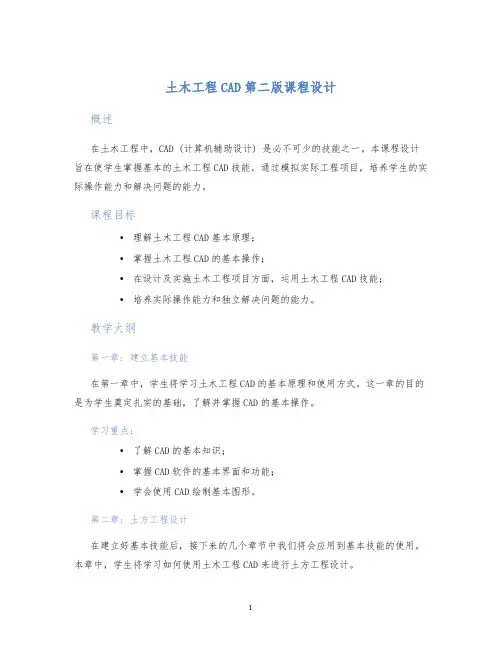

土木工程CAD第二版课程设计概述在土木工程中，CAD (计算机辅助设计) 是必不可少的技能之一。

本课程设计旨在使学生掌握基本的土木工程CAD技能，通过模拟实际工程项目，培养学生的实际操作能力和解决问题的能力。

课程目标•理解土木工程CAD基本原理；•掌握土木工程CAD的基本操作；•在设计及实施土木工程项目方面，运用土木工程CAD技能；•培养实际操作能力和独立解决问题的能力。

教学大纲第一章: 建立基本技能在第一章中，学生将学习土木工程CAD的基本原理和使用方式。

这一章的目的是为学生奠定扎实的基础，了解并掌握CAD的基本操作。

学习重点：•了解CAD的基本知识；•掌握CAD软件的基本界面和功能；•学会使用CAD绘制基本图形。

第二章: 土方工程设计在建立好基本技能后，接下来的几个章节中我们将会应用到基本技能的使用。

本章中，学生将学习如何使用土木工程CAD来进行土方工程设计。

学习重点:•理解土方工程的基本原理；•掌握绘制土方工程设计的技能；•学会在绘制过程中正确使用CAD的快捷键和各种命令。

第三章: 公路工程设计在第三章中，我们将学习如何利用CAD软件进行公路工程设计。

学生将会通过模拟实际项目进行学习。

学习重点：•了解公路工程设计的标准；•掌握绘制公路的场景和其他细节；•学会在绘制过程中使用CAD的细节技巧，如如如何使用块等。

第四章: 桥梁工程设计在第四章中，我们将学习如何利用土木工程CAD进行桥梁工程设计。

学生将会通过模拟实际工程项目进行学习。

学习重点：•了解桥梁工程设计的基本原理；•掌握桥梁工程设计的技能；•学会在绘制过程中使用CAD绘制框架和其他细节。

第五章: 其他工程设计在第五章中，我们将介绍其他类型的土木工程，例如水利工程、排水工程等，学生将通过模拟实际项目学习如何使用土木工程CAD进行绘制。

学习重点:•了解其他土木工程的基本原理；•掌握绘制其他土木工程的技能；•学会在绘制过程中运用土木工程CAD技能。

土木工程制图IICAD课程教学大纲教学内容

土木工程制图IICAD课程教学大纲教学内容

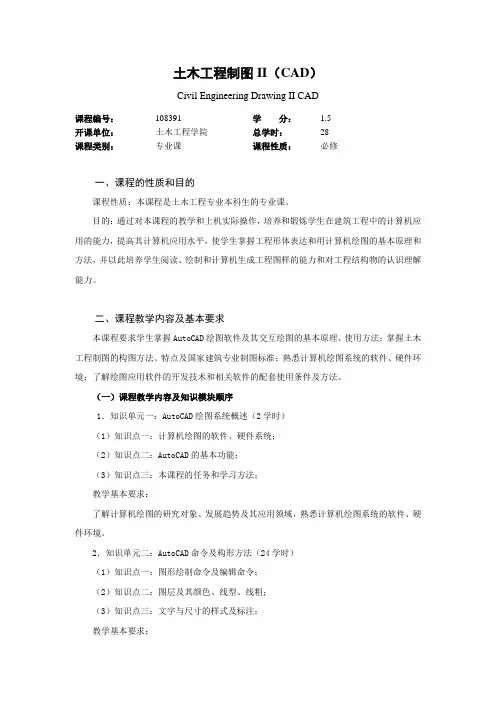

土木工程制图II（CAD）Civil Engineering Drawing II CAD课程编号：108391 学分： 1.5开课单位：土木工程学院总学时：28课程类别：专业课课程性质：必修一、课程的性质和目的课程性质：本课程是土木工程专业本科生的专业课。

目的：通过对本课程的教学和上机实际操作，培养和锻炼学生在建筑工程中的计算机应用的能力，提高其计算机应用水平，使学生掌握工程形体表达和用计算机绘图的基本原理和方法，并以此培养学生阅读、绘制和计算机生成工程图样的能力和对工程结构物的认识理解能力。

二、课程教学内容及基本要求本课程要求学生掌握AutoCAD绘图软件及其交互绘图的基本原理、使用方法；掌握土木工程制图的构图方法、特点及国家建筑专业制图标准；熟悉计算机绘图系统的软件、硬件环境；了解绘图应用软件的开发技术和相关软件的配套使用条件及方法。

（一）课程教学内容及知识模块顺序1．知识单元一：AutoCAD绘图系统概述（2学时）（1）知识点一：计算机绘图的软件、硬件系统；（2）知识点二：AutoCAD的基本功能；（3）知识点三：本课程的任务和学习方法；教学基本要求：了解计算机绘图的研究对象、发展趋势及其应用领域，熟悉计算机绘图系统的软件、硬件环境。

2．知识单元二：AutoCAD命令及构形方法（24学时）（1）知识点一：图形绘制命令及编辑命令；（2）知识点二：图层及其颜色、线型、线粗；（3）知识点三：文字与尺寸的样式及标注；教学基本要求：掌握AutoCAD绘图软件及其交互绘图的基本原理、使用方法；熟练掌握常用绘图、编辑命令和绘图工具；熟练掌握创建和设置绘图环境；掌握各种操作技术的灵活应用方法。

3．知识单元三：土木工程专业图纸的绘制方法（2学时）（1）知识点一：建筑专业图纸绘制；（2）知识点二：结构专业图纸绘制；教学基本要求：掌握土木工程图样（房屋建筑施工图和结构施工图）的图形组织和构图方法。

（二）课程的重点、难点及解决办法课程的重点、难点：本课程的重点是常用绘图、编辑命令和绘图工具的应用。

工程制图与AutoCAD教程(第二版)

工程制图与AutoCAD教程(第二版)
工程制图与AutoCAD教程（第二版）
化学工业出版社出版的图书
01 成书过程
03 教材目录 05 作者简介
目录
02 内容简介 04 教学资源
《工程制图与AutoCAD教程（第二版）》是由佟以丹、孙晓锋、王晓玲主编，2015年化学工业出版社出版的 高等学校教材。该教材可作为高等院校工程图学课程的教材，也可供工程技术人员参考。
该教材由佟以丹、孙晓锋、王晓玲主编。参加修订工作的有佟以丹（绪论、第9、第10、第11章），孙晓锋 （第1、第2、第3、第7、第8章），王晓玲（第4、第5、第6章），关会英（附录）。该教材在修订过程中，得到 了吉林化工学院工程制图教学中心全体老师的支持和帮助，并提出修改意见；同时，编者参考了相关的中国国内 外同类著作。
谢谢观看
全书共11章，主要内容包括绪论，制图的基本知识，点、直线、平面的投影，立体的投影及其表面交线，组 合体的视图及尺寸标注，轴测图，机件常用的表达方法，标准件和常用件，零件图，装配图，化工工艺流程图的 绘制，AutoCAD绘图基础，附录。
成书过程
修订过程
出版工作
该教材的编写根据教育部工程图学教学指导委员会审定的《普通高等院校工程图学课程教学基本要求》的精 神，针对工科院校非机械类专业“画法几何及机械制图”课程要求编写而成。在修订过程中对部分章节的内容进 行了增减和修改，如对制图的基本知识进行了完善，第2章中增加了练习习题，更换了相关图例，对表面粗糙度内 容进行了修改，增加了几何公差的内容及AutoCAD绘图的练习习题。
（注：目录排版顺序为从左列至右列 ）
教学资源
该教材有配套教材——《工程制图与AutoCAD教程习题集（第二版）》。
作者简介
佟以丹，1966年生，女，吉林省吉林市人，吉林化工学院副教授，主要从事化工机械、工程图学及CAD教学 研究工作。

土木工程CAD课件第十一章

土木工程CAD课件第十一章
编辑直线和多段线
CAD提供了丰富的编辑工具，如修剪、延伸、偏移等，用于修改直线和多段线的形状和属性。
圆与圆弧
圆的绘制
用户可以通过指定圆心和半径来绘制圆，也可以使用三点定位或两点 加半径的方式来创建。CAD还提供了多种圆的修饰和编辑工具。
圆弧的绘制
圆弧是圆的一部分，可以通过指定起点、终点和圆心或半 径来绘制。用户还可以创建具有特定角度或长度的圆弧。
打印设置及
打印设备选择
根据实际需要，选择合适的打印机或绘图仪，并设置相应的打印参数。
打印样式设置
针对不同的图层和对象，设置相应的打印样式，包括颜色、线型、线宽等。
打印区域选择
根据实际需要，选择打印整个图形或指定区域。
打印输出
预览打印效果，确认无误后进行打印输出。
图纸集管理器使用
创建图纸集
根据需要创建新的图纸集，并设置相应的属 性和参数。
土木工程施工图设计
建筑施工图设计
利用CAD软件绘制建筑施工图，详细表达建筑物的构 造和细部做法，为施工提供准确的图纸依据。
结构施工图设计
通过CAD软件绘制结构施工图，明确表达结构构件的 布置、连接和构造要求。
设备施工图设计
运用CAD软件绘制设备施工图，包括给排水、电气、 暖通等专业的设计和布置。
03
图块属性
CAD允许为图块添加属性，如文 本、数值等，以便在插入图块时 自动填写相关信息。属性可以通 过属性定义对话框进行设置。
外部参照的引入和管理
外部参照的概念
外部参照是指将其他CAD文 件作为参照引入到当前文件 中，实现不同文件之间的协
同设计和数据共享。
引入外部参照
在CAD中，可以通过“插入 ”菜单中的“外部参照”命 令引入外部参照。引入时需 要指定参照文件的路径、名

土木工程CAD第二讲

土木工程CAD第二讲

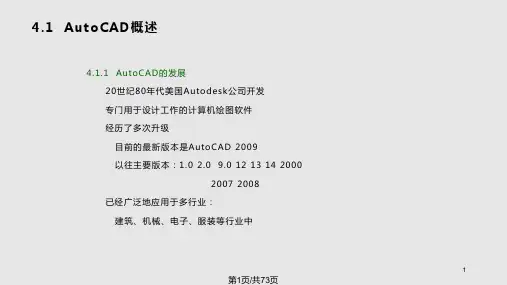

2.3 AutoCAD 2007绘图 2007绘图
（1）所有的图层具有相同的坐标系、绘图界限和缩放比例，并精确对齐。 （2）AutoCAD可定义的层数不限，层中实体的个数也不限。 AutoCAD可定义的层数不限，层中实体的个数也不限。 （3）0层是惟一的主层，它是初始的当前层，无权对0层改名也不能删除它。 层是惟一的主层，它是初始的当前层，无权对0 （4）每个层有层名，层名最长可达31个字符，图层的命名可以包括字母、数 ）每个层有层名，层名最长可达31个字符，图层的命名可以包括字母、数 字、中文字符和其他专用符号，如美元符“$”、连字符“- 和下划线“_”，但不 字、中文字符和其他专用符号，如美元符“$”、连字符“-”和下划线“_”，但不 能出现空格。 （5）当前层是层的一种状态，绘图只能在当前层进行。 （6）每层有自己指定的颜色、线型，该层中实体可以使用层的颜色和线型 （by layer），也可以指定不同的颜色和线型。 layer），也可以指定不同的颜色和线型。 （7）层有打开/关闭、冻结/解冻、锁定/解锁等几种状态。图层关闭后整个层上 ）层有打开/关闭、冻结/解冻、锁定/ 的实体不可见，但是可以在关闭的图层上绘图和编辑。图层锁定后，图层上的 实体可见，但不能编辑它们，这样可以防止误操作。图层冻结是对图层最严格 的控制手段，冻结后的图层，既不可见也不能编辑，因此当前层不能被冻结。
2.3 AutoCAD 2007绘图 2007绘图
2.3.3 AutoCAD 2007的坐标 2007的坐标
世界坐标系是AutoCAD中的基本坐标系，包括X 世界坐标系是AutoCAD中的基本坐标系，包括X 轴、Y轴和Z 轴、Y轴和Z轴，图纸上的任何一点，都可以用从 原点的位移来表示。 AutoCAD 2007默认在图形窗口左下角处显示 2007默认在图形窗口左下角处显示 WCS图标，在图形的绘制期间坐标系的原点和坐 WCS图标，在图形的绘制期间坐标系的原点和坐 标轴的方向都不会改变，坐标系原点坐标默认为 （0，0，0）

土木工程CAD技术基础第6章人机交互技术ppt课件

土木工程CAD技术基础第6章人机交互技术ppt课件

24
2.4 结束处理 若x , y超出菜单区，即：
x 超出Xmin，Xmax；或 y 超出Ymin，Ymax
则提示，并令Num = －1
3. 执行功能处理
根据代码Num 进行逻辑判断 转到相应的功能子程序处理
思考：你能写出这个程序的框架吗？
完整版ppt课件
25
6.2.3.2 屏幕菜单
在图形屏幕上显示菜 单项，用指示器和键 盘来选择 特点 菜单项体现为图形屏 幕的图形和字符
Nx
(Xmin, Ymin)
完整版ppt课件
Ny
·P(x, y)
(Xmin, Ymin)
Nx
完整版ppt课件
void grid(int Px, int Py){ 1/2
36
int Ax[100][100];
int Ay[100][100];
int Nx, Ny, Xmin, Ymin;
(Xmax, Ymax) int Xmax, Ymax, X1, Y1; … for ( i = 0; i＜=Ny; i++ ){
完整版ppt课件
6.3 交互控制技术
28
6.3.1 主要交互控制方法 包括如下7种方法 1. 定位法 （Positioning Method） 2. 强制法（Enforcing Method） 3. 网格法（Grid Method） 4. 引力场法（Gravity Field Method） 5. 橡皮带法（Rubber Band Method） 6. 拖拉法（Draging Method） 7. 草图法（Schetch Method）
a, b);
case 2:
…
}
}
6.3.3 强制法 使用部分预先规定的 坐标值来替换所输入 的坐标，使图形满足 某种精度要求的方法

土木工程CAD教程2

土木工程CAD教程2
径(R)/第二个点(S)/放弃(U)/ ➢ 宽度(W)]: <正交 开>
➢ 指定圆弧的端点或
➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半 径(R)/第二个点(S)/放弃(U)/
➢ 宽度(W)]: l ➢ 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
弃(U)/ ➢ 宽度(W)]: 100
➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放
弃(U)/ ➢ 宽度(W)]: a
➢ 指定包含角: 180
➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ ➢ 宽度(W)]: ➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ ➢ 宽度(W)]: <正交 开> 600
(W)]: <正交 开> 200 ➢ 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
宽度(W)]: <正交 关> a ➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半
径(R)/第二个点(S)/放弃(U)/ ➢ 宽度(W)]: w ➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半
点(S)/放弃(U)/ ➢ 宽度(W)]: ➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个

土木工程CAD制图概述教学课件

土木工程CAD制图概述教学课件

土木工程CAD绘图实 战
通过实际案例演示如何应用土 木工程CAD软件进行绘图，展示 实战技巧和注意事项。
CAD图形编辑与图形处理
1 CAD图形处理基础
介绍CAD中常用的图形处 理技术，如放缩、旋转和 裁剪。
2 CAD图形编辑常用工
具
讲解CAD中常用的图形编 辑工具，如移动、复制和 删除。
3 CAD图形处理实例
CAD常用工具及其应用
探讨CAD中常用的工具，如 绘图工具、编辑工具和标注 工具的使用方法。
CAD绘图管理
介绍CAD绘图中的管理技巧， 包括图层管理和文件管理。
土木工程CAD制图
土木工程CAD制图的 基本概念
解析土木工程CAD制图的定义、 要素和技术要求。
土木工程CAD绘图流 程
详细讲解土木工程CAD绘图的步 骤和流程，包括调查设计、制 图设计和审核。
土木工程CAD制图概述教 学课件PPT
本课件旨在介绍土木工程CAD制图的基本概念、应用领域以及绘图技巧，让学 习者全面了解土木工程CAD制图的重要性和实践操作。
CAD基本概念
• CAD定义及发展历程 • CAD分类 • CAD应用领域
CAD制图基础
绘图界面及基本操作
介绍CAD绘图界面的主要组 成部分和基本操作技巧。
土木工程CAD与GIS的配合应用
说明土木工程CAD与地理信息系统（GIS） 的结合应用，探讨在土木工程规划中的 作用。
结束语
1 CAD制图的意义和发展趋势
总结CAD制图在土木工程中的重要性，并展望其未来的发展趋势。
2 课程总结
回顾本课程的内容和重点，总结学习成果和未来用场景，展示图形 处理的实际操作。
CAD制图中的配合应用

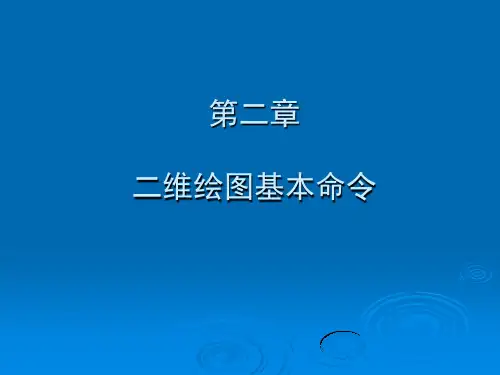

《土木工程CAD(第2版)》教学课件 第2章Autocad基本绘图命令

《土木工程CAD(第2版)》教学课件 第2章Autocad基本绘图命令

界坐标系（World Coordinate System，缩写为 WCS）。用户坐标系（UCS）是由用户创建的 以笛卡尔坐标系为基础的坐标系。新建图形中， 未经修改过的默认的用户坐标系（UCS）与世 界坐标系（WCS）重合。从坐标系的种类来说， 主要分为笛卡尔坐标和极坐标。
1． 直角坐标系
直角坐标系是绘制工程图中最常用的基本
二维空间常用坐标输入方法如下：
绝对直角坐标：相对于原点(0，0)的X、Y坐 标，标之间用逗号隔开,如（5，5）。 相对直角坐标：相对于前一点的坐标增量△X、 △Y，在坐标前面加@。如@△X，△Y。 相对极坐标：相对于前一点的距离和角度 (L,)，距离和角度之间用"<"隔开。如@L<。 如图2-1所示，A点的绝对坐标为10,20, B点对 于A点的相对坐标为@30，0 , C点对于B点的 相对极坐标为@10<150。
2.2 数据的输入方式
在AutoCAD中绘图或编辑图形时，系统常 提示用户输入一个点。根据绘图时情况不 同，点分为起始点、基点、位移点、中心 点和终点等，并且有时要求用户精确输入 一个特殊位置点。
1．用键盘输入点坐标
用键盘输入坐标时可分为绝对坐标和 相对坐标，也可分为绝对直角坐标、相对 直角坐标、相对极坐标。
2.5.2 内接圆方式
1．输入命令 菜单栏：选择“常用”→“绘图”→“正多边形”命令 工具栏：单击“正多边形”按钮
命令行：POLYGON命令 2．命令操作
2
3
2
3
1
图2-2画直线
1
图2-3 用“C”封闭画直线
若在最后一次出现提示行，“指定下一
点或[闭合(C)/放弃(U)]：”时，选择“C” 项，则图形首尾封闭并结束命令，效果如图 2-3所示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图8-19 使用颜色相关打印样式
（3）单击【添加或编辑打印样式表】按钮。在【Plot Styles】窗口双 击【添加打印样式表向导】图标 ，如图8-20所示。
图8-20 添加打印样式表向导
（4）按照向导开始创建样式表。在【开始】页面中，选中【创建新
打印样式表】单选框，单击【下一步】按钮
继续，如
图8-21所示。
本课程初级任务
• 一、使用AutoCAD软件绘制简单的图形 • 二、使用AutoCAD软件绘制复杂的图案 • 三、使用AutoCAD软件标注文字和尺寸
单元八 图纸的打印与输出
一. AutoCAD2010的工作空间 1.模型空间与图纸空间 模型空间是设计和绘图时所使用的工作空间，图纸空间是用来创建 打印布局的工作空间。 2.模型空间和图纸空间的转换 1）单击绘制区域下方的【模型】标签或【布局】标签.如图8-1左上 角所示的【模型】和【布局1】。 2）单击命令行下方的【模型】按钮 或【图纸】 按钮。如 图8-1所示。 3） 输入命令名：当激活布局选项卡时，在命令行输入或动态输入 Mspace并命令回车，进入模型空间；输入Pspace命令并回车，进入图纸 空间。
图8-21 选中【创建新打印样式表】复选框
（5）在【表格类型】页面。选中【颜色相关打印样式表】单选框，
单击【下一步】
按钮 继续，如图8-22所示。
图8-22 选中【颜色相关打印样式表】复选框
（6）在“文件名”页面为新样式表命名。 颜色相关样式表的后缀 扩展名为“.ctb”，如图8-23所示，单击【下一步】继续。
图8-3 选择打印机
5.选择图纸尺寸“ISOA1”。并选择图形单位为毫米，如图8-4所示。
图8-4 选择图纸尺寸
6. 选择图形在图纸上的方向。如图8-5所示。因为A1图纸的尺寸是 841mm×594mm，所以如果打印机所用的纸卷的宽度是841mm，就选择纵 向，如果纸卷的宽度是594mm，就应选择横向。
图8-5 选择图纸方向
7.选择图纸标题栏。如图8-6所示，已经列出了定义好的标题栏， 也就是图框，根据需要选择一个标题栏。
图8-6 选择标题栏
8.选择视口个数和比例。如图8-7所示。视口是在图纸空间中查看图 形的窗口，相当于在图纸空间上打开一个窗口来观察模型空间。
图8-7 选择视口个数和比例
9.拾取位置。单击【选择位置】按钮，在图纸空间中选择视口的范 围，如图8-8所示。
目前，AUTOCAD 已广泛应用于建筑设计领域，它能 有效地帮助技术人员提高设计水平及工作效率，还能输出 清晰、整洁的图纸，这些都是手工绘图所无法比拟的。
土木工程CAD涉及的知识领域
• 土木工程 CAD 的开发和研究是一个多学科知识综合应用 领域，涉及数学、力学、计算机图形学、软件工程学以及 各专业设计理论（如房屋桥梁结构工程、岩土工程、给排 水工程、暖通工程等等），还与工程经济、工程管理、工 程决策等知识有关。
为什么学习这门课程？
——计算机在建筑设计、表现领域的实践应用
• 提高了劳动效率
• 增加了设计手段 • 丰富了表达效果
如何学习及深入掌握AutoCAD
◆ 熟悉 AutoCAD 操作环境，切实掌握AutoCAD基本 命令
◆ 跟随实例上机演练，巩固所学知识，提高应用水 平
◆ 结合专业，学习AutoCAD 实用技巧，提高解决实 际问题的能力
第一章 绪 论
在设计过程中，利用计算机作为工具，帮助 工程师进行设计的一切实用技术的总和称为计算 机辅助设计（CAD，Computer Aided Design）。
CAD 广泛服务于机械、电子、宇航建筑、 纺织等产品的总体设计、造型设计、结构设计、 工艺过程设计等环节。
图纸是设计师的语言， 是表达设计思想最重要的 工具。作为建筑设计人员， 应该能够 将自己的设计 方案用视图规范、美观 表达出来。
图8-17 端点和连接方式
下面用一个例子来演示创建样式表的过程
（1）绘制或打开图形文件。在菜单栏中选择【工具】→【选项】命
令，在【打印和发布】选项卡上单击
【打印样式表设置】
按钮，如图
8-18所示。
图8-18 【打印和发布】选项卡
（2）在【打印样式表设置】对话框中。选中【使用颜色相关打印样式】 单选框，如图8-19所示。
图8-8 选择视口位置
10.完成。单击【完成】按钮完成创建，效果如图8-9所示。
图8-9 效果图
四. 打印输出图纸
1.打印样式 1）打印样式表的概念
打印样式表是配置打印时绘图仪中各个绘图笔的参数表，用于修改打 印图形的外观，包括对象的颜色、线型和线宽等。
2）打印样式表的使用 使用打印样式表是AutoCAD使用绘图仪时精确控制最终效果的一种最 有效的方法。根据制图规范，图中有些线条使用粗实线或细实线，还需要 处理线条转角和端点是圆角还是方角。如图8-17所示为线条端点和连接的 各种方式。
图8-23 指定文件名
（7）在【完成】页面单击【打印样式表编辑器】 按钮设置样式表明细。如图8-24所示。在【打印样式表编辑器】对话框 中，完成设置。
图8-24 启动打印样式表编辑器
2.页面设置管理器
【页面设置管理器】是用来保存打印相关设置的。可以在模型空间 或者图纸空间中直接选择【文件】→【打印】命令，激活【打印—模型】 对话框，如图8-25所示。
图8-1 【模型】和【布局1】
二. 创建布局 1.绘制或打开一图形文件。 2.菜单栏中选择【插入】→【布局】→【创建布局向导】命令。打开 【创建布局——开始】对话框，如图8-2所示。
图8-2 【创建布局—开始】对话框
3. 输入新的布局名称“打印布局”。单击【下一步】按钮继续。 4.在【打印机】界面列出了当前已安装的所有打印机和输出设 备。从列表中选择打印机，如图8-3所示，单击【下一步】按钮按钮 继续。
• 对于集成化 CAD 系统和智能化 CAD 系统，还涉及数据 库理论和人工智能理论，以及专家系统、人工神经网络等 技术。
CAD在土木工程中的应用
• CAD 在土木工程 中应用非常广泛，主要有以下几个方面： 1. 建筑与规划设计 2. 结构设计 3. 给排水设计 4. 暖通设计 5. 建筑电气设计 6. 道路设计 7. 桥梁设计 8. 工程计价
