钢结构工业厂房大门及天窗的设计

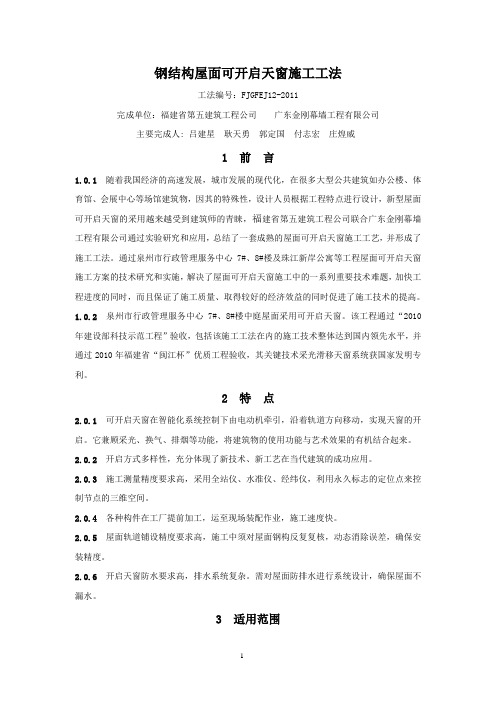

钢结构屋面可开启天窗施工工法工法编号：FJGFEJ12-2011完成单位：福建省第五建筑工程公司广东金刚幕墙工程有限公司主要完成人: 吕建星耿天勇郭定国付志宏庄煌威1 前言1.0.1 随着我国经济的高速发展，城市发展的现代化，在很多大型公共建筑如办公楼、体育馆、会展中心等场馆建筑物，因其的特殊性，设计人员根据工程特点进行设计，新型屋面可开启天窗的采用越来越受到建筑师的青睐，福建省第五建筑工程公司联合广东金刚幕墙工程有限公司通过实验研究和应用，总结了一套成熟的屋面可开启天窗施工工艺，并形成了施工工法。

通过泉州市行政管理服务中心7#、8#楼及珠江新岸公寓等工程屋面可开启天窗施工方案的技术研究和实施，解决了屋面可开启天窗施工中的一系列重要技术难题，加快工程进度的同时，而且保证了施工质量、取得较好的经济效益的同时促进了施工技术的提高。

1.0.2 泉州市行政管理服务中心7#、8#楼中庭屋面采用可开启天窗。

该工程通过“2010年建设部科技示范工程”验收，包括该施工工法在内的施工技术整体达到国内领先水平，并通过2010年福建省“闽江杯”优质工程验收，其关键技术采光滑移天窗系统获国家发明专利。

2 特点2.0.1可开启天窗在智能化系统控制下由电动机牵引，沿着轨道方向移动，实现天窗的开启。

它兼顾采光、换气、排烟等功能，将建筑物的使用功能与艺术效果的有机结合起来。

2.0.2开启方式多样性，充分体现了新技术、新工艺在当代建筑的成功应用。

2.0.3施工测量精度要求高，采用全站仪、水准仪、经纬仪，利用永久标志的定位点来控制节点的三维空间。

2.0.4 各种构件在工厂提前加工，运至现场装配作业，施工速度快。

2.0.5屋面轨道铺设精度要求高，施工中须对屋面钢构反复复核，动态消除误差，确保安装精度。

2.0.6开启天窗防水要求高，排水系统复杂。

需对屋面防排水进行系统设计，确保屋面不漏水。

3 适用范围本工法适用于钢结构屋面可开启天窗的施工。

浅谈钢结构厂房围护结构设计摘要：工业厂房对于大跨度大面积空间以及快速建造的需求，使得现代工业厂房多是采用钢结构建筑。

钢结构建筑有其优点：高强轻质、工业化程度高，施工周期短、节能环保等；也有其缺点，由于其维护构件多为现场拼接，其维护结构的防水、保温隔热等与传统钢筋混凝土框架建筑相比有其特殊性。

本文尝试探讨分析钢结构厂房维护结构的主要设计要点。

本文探讨的围护结构包括钢结构厂房的外墙和屋顶等主要外围护结构的设计。

关键词：钢结构厂房外墙屋面门窗一、外墙钢结构厂房外墙主要有以下几种形式：单层压型彩钢板墙体；单层压型彩钢板复合保温墙体；双层压型彩钢板复合保温隔热墙体；承插型夹芯板保温墙体等。

单层压型彩钢板墙体构造做法一般为：≥0.6mm厚上层压型钢板外侧墙板，冷弯型钢墙梁。

单层压型彩钢板复合保温墙体构造做法一般为：≥0.6mm厚上层压型钢板外侧墙板，（防水透汽层），玻璃棉卷毡，隔汽层，冷弯型钢墙梁。

单层彩钢板外墙一般用于简易建筑，造价较低，也可以用于有泄爆要求的建筑作为泄爆墙。

单层彩钢板外墙的缺点是内墙面一侧墙梁等直接暴露,不够美观。

双层压型彩钢板复合保温隔热墙体构造做法一般为：≥0.6mm厚压型钢板外侧墙板，（防水透汽层），玻璃棉卷毡，隔汽层（或0.2mm厚隔热反射箔），镀锌冷弯型钢墙梁，≥0.5厚压型钢板内侧墙板。

该种墙体应用较广，有一定的保温隔热功能，内墙面整洁美观。

压型彩钢板外墙板排版方式有竖排和横排两种。

通常采用竖排板，因其波纹顺雨水流向，利于保持彩钢板清洁。

横排板较为美观，但横向波纹也容易积灰，在较清洁的环境里使用效果较好。

横排板需要增加竖向小墙梁，造价有所增加。

承插型夹芯板保温墙体构造做法一般为：：≥50mm厚夹芯板竖排，冷弯型钢墙梁。

夹芯板表面平整，外观效果同金属板幕墙。

一般采用横排板方式，板宽度一般约900、1000、1200，要求建筑门窗、窗间墙等高度尽量按板宽模数，以获得较整齐的立面外观。

单层钢结构工业厂房施工组织设计一、概述单层钢结构工业厂房是一种常见的建筑类型，其施工组织设计是确保施工过程顺利进行的关键。

本文将介绍单层钢结构工业厂房的施工组织设计，包括施工准备、施工方案、施工进度计划、施工质量保证措施等方面的内容。

二、施工准备1、技术准备：进行图纸会审，确认施工图纸的正确性；编制施工组织设计，明确施工方案、技术要求和安全措施；进行技术交底，确保施工人员了解施工方案和技术要求。

2、物资准备：根据施工需要，采购合格的钢材、焊接材料、涂料等原材料；准备施工机具、检测仪器等设备。

3、劳动力准备：选择具有丰富经验的施工队伍，并进行安全培训和技术交底；合理安排劳动力，确保施工进度。

4、现场准备：进行现场勘查，确定施工场地和临时设施的位置；进行现场清理和整平，确保施工条件符合要求。

三、施工方案1、钢结构制作：按照图纸要求，制作钢结构构件；进行构件检验和校正，确保符合规范要求；进行防腐处理，提高构件的使用寿命。

2、钢结构安装：根据施工图纸，进行钢结构安装定位；按照安装顺序，逐一安装钢结构构件；进行安装检验和校正，确保钢结构安装精度符合要求。

3、焊接与防腐：按照焊接规范进行焊接作业；进行焊缝质量检验，确保焊接质量符合要求；进行防腐处理，提高厂房的使用寿命。

四、施工进度计划1、制定施工进度计划表：根据施工合同和施工方案，制定详细的施工进度计划表；明确各阶段的任务、时间节点和完成标准。

2、进度监控与调整：对施工进度进行实时监控，及时发现并解决问题；根据实际情况，对施工进度计划进行调整，确保按时完成施工任务。

五、施工质量保证措施1、建立质量管理体系：建立完善的质量管理体系，明确质量标准和检测方法；制定质量管理计划，指导施工过程中的质量控制。

2、原材料质量控制：对原材料进行严格把关，确保进场的原材料符合规范要求；进行原材料检验和试验，确保原材料质量稳定可靠。

3、施工过程质量控制：对施工过程进行全面质量控制，包括焊接、防腐处理等关键环节；进行质量检测和验收，确保施工质量符合要求。

钢结构单层工业厂房设计(工字钢)1.1整体布置选型1.1.1 建筑平面的选择工业建筑中生产工艺要求是其设计主要依据，本厂房的生产工艺流程为直线型，生产工艺流程较简单。

充分考虑到生产流程及建筑和结构的简单及合理性，平面采用矩形平面形式，本厂房采用单跨结构。

①柱网的选择本厂房所承受荷载较小，故选择质量较轻，工业化程度较高，施工周期短，结构形式选钢筋混凝土排架结构。

为便于机械化生产，减少造价，横向选择柱距6m，纵向选择柱距6m。

②定位轴线的划分横向定位轴线：从左向右依次编号为1，2，3，4，5……，10。

横向定位轴线一般通过柱截面的几何中心，在厂房纵向尽端处，横向定位轴线位于山墙内边缘，并把端柱中心线内移600mm。

厂房的纵向结构构件如屋面板，吊车梁，连系梁的标志长度皆以横向定位轴线为界。

纵向定位轴线：由下向上依次编号为A，B，……，E。

1.1.2厂房天然采光设计根据我国《建筑采光设计标准》（GB/T50033—2001）规定可知，本厂房的采光等级为Ⅲ级。

本厂房拟采用双侧采光，因此根据《建筑采光设计标准》应大于1/7。

（GB/T50033—2001）的规定，窗地面积比为Ac/Ad由于侧面采光的效果较好，应用较多。

又由于单侧采光光线衰减幅度较大，光线不均匀，工作面上近窗点光线强，远光点光线弱，所以本厂房采用双侧采光。

为了满足采光面积又不使窗高过大，本厂房将侧窗开为上下两层。

门窗明细表见表2-1所示。

表2-1 门窗明细表1.1.3厂房屋面排水设计为了减少室内排水设施，避免排水管道对生产工艺的影响，本厂房采用有组织外排水方式。

本厂房采用卷材防水，厂房屋面排水坡度取2%，天沟纵向坡度取1%。

1.1.4 结构选型及排架计算简图确定根据厂房的跨度、吊车起重量的大小、轨顶标高，吊车的运行空间等初步确定出排架结构的剖面如图3-1所示。

为了保证屋盖的整体性，屋盖采用无檩体系。

图3-1 厂房剖面图1.1.5屋面板采用1.5m×6m预应力混凝土屋面板，根据屋面做法求得屋面荷载，采用标准图集04G410-1中的Y—WB—2，屋面板自重标准值为1.4KN/m2（包括灌缝自重）。

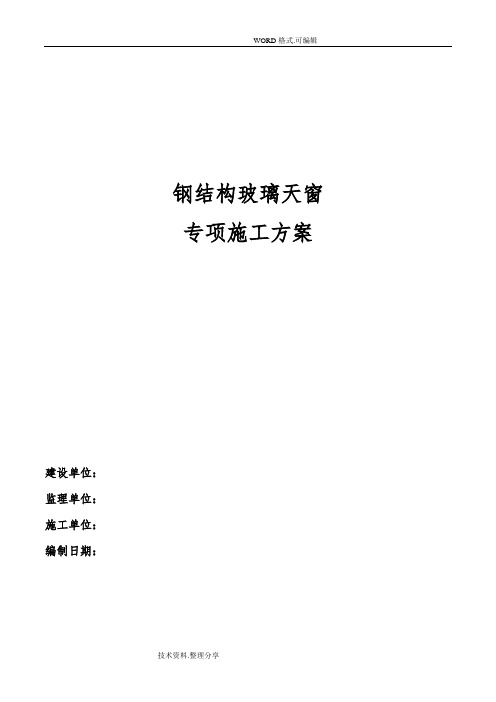

钢结构玻璃天窗专项施工方案建设单位：监理单位：施工单位：编制日期：目录第一节工程概况 (3)第二节编制依据及说明 (3)第三节施工准备 (3)第四节制作安装流程 (4)第五节施工整体步骤 (5)第六节施工各阶段管理措施 (6)第七节技术保证措施、安全保证措施 (9)第一节工程概况第二节编制依据及说明2.12.2业主方发出的施工图，业主方其它补充文件、会议纪要等；2.3本工程的现场情况、自然环境、气候条件及现有公用设施；2.4国家、省、市现行有关工程施工和验收、材料验收的规程、规范、标准及管理条例：《钢结构工程施工质量验收规范》(GB50205-2001)《玻璃幕墙工程技术规范》JGJ102-2003《建筑装饰装修工程质量验收规范》GB50210-2001《钢结构高强度螺栓连接的设计,施工及验收规程》(JGJ82-2011)《建筑幕墙》GB/T21086-2007《钢结构防火涂料》（GB14907-2002 ）《建筑钢结构焊接规程》（JCJ81-2002 ）《硅酮建筑密封胶》GB/T14683-2003《建筑工程项目管理规范》（GB/T50326-2006）《建筑安装分项工程施工工艺规程》（DBJ01-26-96）第三节施工准备3.1技术及材料准备工作3.1.1在施工前，应会同业主方、监理方、总包方对照钢结构玻璃天窗设计图对施工现场进行考察和核实，达到施工条件后方可制作施工。

3.1.2材料采购与检验应按规定进行，钢结构玻璃天窗所采用的钢材、玻璃、密封胶及其他原辅材料应符合有关国家或行业标准的要求，供货厂家应提供合格、有效的出厂合格证及性能检测报告。

进场所有原辅材料、半成品须经项目部检验合格报监理验收后方准投入使用。

3.2劳动力准备：制作及施工前，按本工程的有关要求、国家及行业标准和工艺文件规范对岗位职工进行培训和考核，合格后上岗，特种人员需持证上岗。

拟进场人员：焊工4人，安装工10人，油漆工3人、打胶工2人，杂工2人，电工1人。

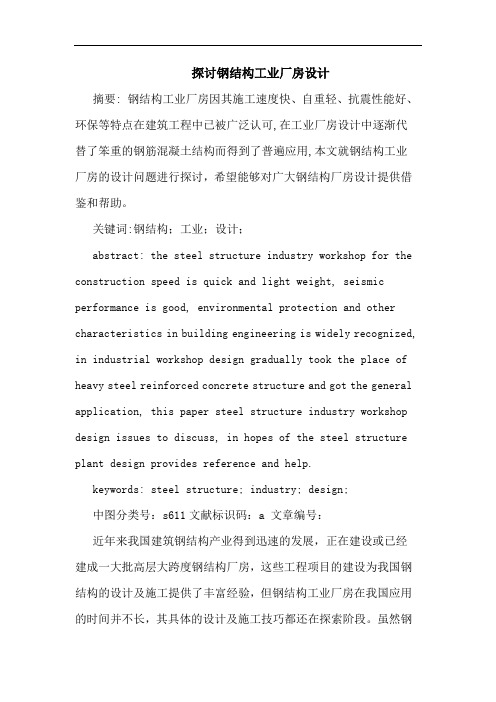

探讨钢结构工业厂房设计摘要: 钢结构工业厂房因其施工速度快、自重轻、抗震性能好、环保等特点在建筑工程中已被广泛认可,在工业厂房设计中逐渐代替了笨重的钢筋混凝土结构而得到了普遍应用,本文就钢结构工业厂房的设计问题进行探讨，希望能够对广大钢结构厂房设计提供借鉴和帮助。

关键词:钢结构；工业；设计；abstract: the steel structure industry workshop for the construction speed is quick and light weight, seismic performance is good, environmental protection and other characteristics in building engineering is widely recognized, in industrial workshop design gradually took the place of heavy steel reinforced concrete structure and got the general application, this paper steel structure industry workshop design issues to discuss, in hopes of the steel structure plant design provides reference and help.keywords: steel structure; industry; design;中图分类号：s611文献标识码：a 文章编号：近年来我国建筑钢结构产业得到迅速的发展，正在建设或已经建成一大批高层大跨度钢结构厂房，这些工程项目的建设为我国钢结构的设计及施工提供了丰富经验，但钢结构工业厂房在我国应用的时间并不长，其具体的设计及施工技巧都还在探索阶段。

门式刚架单层钢结构工业厂房设计钢结构因其施工速度快，自重轻，抗震性能好等特点在建筑工程中已被广泛认可，单层钢结构工业厂房也正逐渐的代替笨重的混凝土结构。

本文从钢结构单层工业厂房设计的角度出发，对结构部分的设计进行总结论述。

标签：门式刚架，柱间支撑，屋面支撑，插入式柱脚前言门式刚架钢结构厂房造型美觀，施工速度快，越来越多在单层工业厂房中应用。

当厂房内无吊车或设置桥式吊车起重量不大于20t的中、轻级工作制（A1-A5）的吊车，或悬挂式起重机，起重量不大于3t时，应遵守《门式刚架轻型房屋钢结构技术规程》的要求设计。

但在很多情况下吊车吨位及厂房高度很高，已超出《门式刚架轻型房屋钢结构技术规程》的应用范围，需按《钢结构》规范的要求设计。

一.结构类型和截面形式钢结构厂房应用较多的为单跨、双跨或多跨的单、双坡结构形式。

门式刚架通长用于跨度为9-36米，柱距宜为6米，也可为7.5米和9米。

结构构件主要为刚架柱，刚架斜梁，柱间支撑，屋面支撑，系杆，檩条和山墙骨架组成。

门式刚架的结构形式是多种多样的，按构件体系分，可分为实腹式刚架和格构式刚架。

前者梁、柱一般采用H型实腹截面，其刚度较强，但用钢量稍多。

后者一般采用小截面角钢、钢管等构件组合的格构式梁、柱截面。

其加工制作较为复杂，但用钢量较省，适用于大跨度的厂房。

在门式刚架工业厂房设计中，通长采用实腹式梁柱截面。

按截面形式分，有等截面和变截面。

变截面与等截面相比，前者可以适应弯矩变化，节约材料，但在构件连接及加工制造方面，不如等截面方便。

由于工业厂房内部多设有桥式吊车，柱宜采用等截面构件。

二.伸缩缝的设置单层厂房伸缩缝的最大间距为70米，伸缩缝处的做法习惯上采用双柱，双柱基础可不断开。

伸缩缝宽度一般为20-30mm.三.支撑的布置1.柱间支撑的布置为保证钢结构厂房的空间工作，提高整体刚度，承受房屋端部山墙风力、吊车纵向刹车荷载、温度应力和地震作用和传递纵向水平力，防止杆件产生过大的变形，避免压杆失稳，以及保证结构的整体稳定性，应根据厂房的结构形式，车间吊车的设置，振动设备以及厂房的跨度、高度、温度区段的长度等情况布置可靠的支撑系统。
