概述内反馈高频斩波调速装置的使用杭州余杭水务有限公司是集供排水、营业销售、管线安装于一体的综合性中型供水企业，承担着为杭州市余杭区875平方公里范围的供水重任，目前公司供水区域内总供水规模为85万立方米/日，作为余杭水务有限公司下属运河分公司，供水制水能力到现在的12万吨/日，供水范围为临平城区、运河街道、余杭经济开发区，为了适应现代化水司的建设，公司把确保安全供水和提高产品质量、对外服务质量作为中心工作来抓，确立了“科学管理，确保优质供水，诚信服务，力求顾客满意”的服务质量目标。

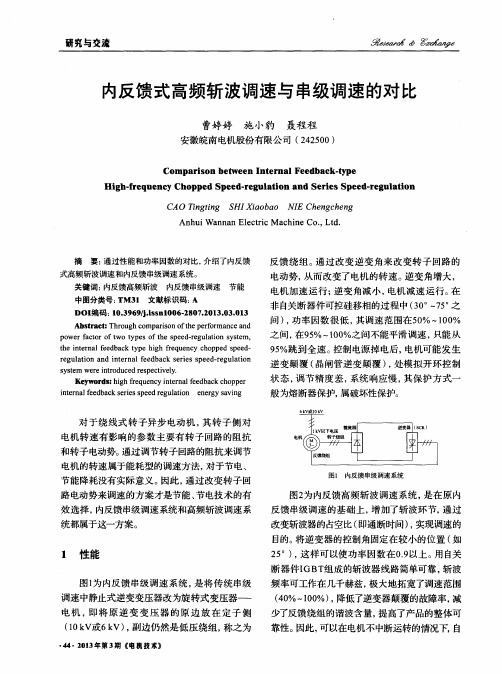

1 内反馈斩波调速装置介绍现在主要采用的是SSC-F5000系列高压内馈式高频斩波调速装置与相应的YRCT系列高压内反馈调速三相异步电动机配套组成调速系统，这种系统对拖动水泵、风机类负载使用具有良好的效果，能够实现平滑无级调速，是一种高效节能产品，对于不同的情况，能够使节电率达到20%～50%。
该系统将电机转子电压经整流变为直流电压，当斩波器导通时转子电流被斩波器短路，形成轴功率；当斩波器开路时，转子直流电流经有源逆变器反馈到电机反馈绕组，形成转差功率，通过改变斩波器的占空比，从而调节轴功率和转差功率的比例，即能改变电机转速。
内反馈电机是在原绕线式电机的定子上增加了一个反馈绕组，从而去掉了庞大的反馈变压器，提高了系统效率，它具有高效、良好的调速性能，与普通的绕线机具有互换性。
2 内反馈斩波调速装置工作原理2.1 基本工作原理高频斩波部分是一个BOOST升压电路，在斩波电路稳定工作时，对于某一个占空比D，输入电压Ui与输出电压UC之间，有方程式：Ui=UC（1-D）（1）转子电势为SE20，在转子整流电路电压平衡时，忽略二极管压降，暂不考虑整流电路的换相重叠压降，有方程式：KuvSE20=Ui+IdR （2）式中：Kuv——转子电路整流系数S——转差率E20——转子电路开路电压Id——整流电流R——等效的转子整流电路及斩波电路总电阻2.2 内馈式高频斩波调速装置在内反馈电机的转子电路中，通过斩波器高频PWM调制调节大功率电子开关的开通和关断时间的比率，改变串入转子回路的等效电势的大小，从而改变转子电流来调节转速，并通过变流器和反馈绕组将转差功率回馈到电网，达到高效调速节能的目的。
串级调速的基本原理
串级调速是利用电机串级调速原理，在不改变电动机定子电压的情况下，通过改变电动机的转速实现电机转速的调节。
串级调速就是将电机的转速提高到与负载相适应的速度。
由于电机转子的转动惯量较大，在启动过程中需要一个时间，若直接启动将会造成电网电压瞬间跌落，所以必须采用变频调速。
从电动机工作原理可知，电动机是一种感应式机械，在转速恒定时，其磁通保持不变。
若通过调节电动机定子绕组的电流，就可以改变磁通，使定子磁场的磁通发生变化，从而使转矩发生变化。
当输入转矩增大时，转子磁场的磁通减小；当输入转矩减小时，转子磁场的磁通增大。
这样在电动机定子回路中就会产生一个转矩和转速的反馈信号，该信号经过调节电路后就可改变电动机转速。
采用串级调速装置可以使电机转速始终保持在额定值附近运行。
因此在实际生产中只要按工况要求对电动机进行正确合理的选择，就可以得到符合负载要求的转速。
串级调速装置包括：直流调速器、制动电阻、电动机和控制器。
