涡轮流量计的安装技术要求范本

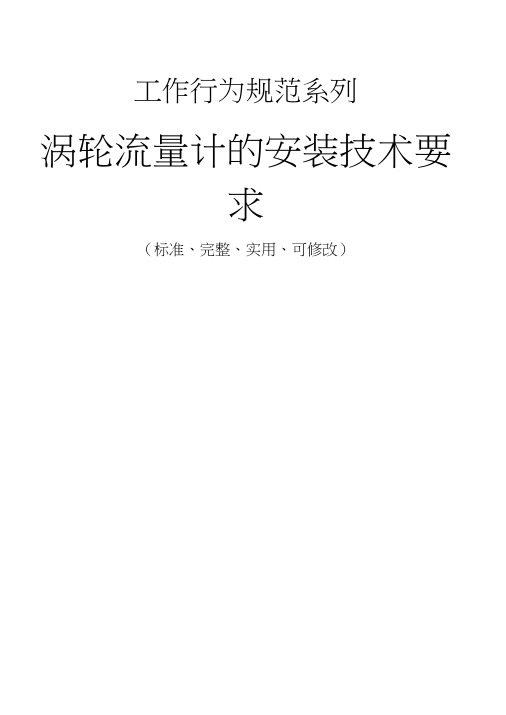

工作行为规范系列涡轮流量计的安装技术要求（标准、完整、实用、可修改）FS-QG-70869编号：涡轮流量计的安装技术要求Tech ni cal requireme nts for turb ine flowmeter in stallati on说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

1:涡轮流量计注重对磁感应部分不能碰撞安装应注意的事项：对安装焊接的要求：a另配一对标准法兰焊在前后管道上。

不允许带流量计焊接！安装前应严格清除管道中焊渣等脏物，最好用等径的管道（或旁通管）代替流量计进行吹扫管道。

以确保在使用过程中流量计不受损坏。

安装流量计时，法兰间的密封垫片不能凹入管道内。

b涡轮流量计接地的要求：流量计应可靠接地，不能与强电系统地线共用。

对于防爆型产品的要求：为了仪表安全正常使用，应复核防爆型流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守国家防爆型产品使用要求，用户不得自行更改防爆系统的连接方式，不得随意打开仪表。

选型在规定的流量范围内，防止超速运行，以保证获得理想准确度和保证正常使用寿命。

c涡轮流量计安装前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。

流量计投运时应缓慢地先开启前阀门，后开启后阀门，防止瞬间气流冲击而损害涡轮。

加润滑油应按告示牌操作，加油的次数依气质洁净程度而定，通常每年2-3次。

由于试压、吹扫管道或排气造成涡轮超速运转，以及涡轮在反向流中运转都会可能使流量计损坏。

流量计运行时不允许随意打开前.后盖，更动内部有关参数，否则将影响流量计的正常运行。

小心安装垫片，确保没有突出物进入管道，以防止干扰正常的流量测量。

流量计在标定时要在流量计取压口上采集压力。

湿度传感器探头，，不锈钢电热管PT100传感器，铸铝加热器，加热圈流体电磁阀。

2:变送器的电源线采用金属屏蔽线，接地要良好可靠。

涡轮流量计直管段安装要求
涡轮流量计是一种常用的流量测量仪器，常常被安装在管道中进行流量测量。

为了保证其准确性和稳定性，涡轮流量计的直管段安装要求具有以下几点：
1. 直管段长度：在涡轮流量计前后至少保留5倍管道直径长度的直管段，以保证流动稳定。

当涡轮流量计与阀门、弯头等管件相邻时，其前后直管段长度应适当延长。

2. 直管段质量：直管段应选用无焊缝、无内外腐蚀的优质管材，内壁应平整光滑，以保证流动状态稳定。

3. 直管段安装位置：涡轮流量计应安装在水平或近似水平的管道中，以避免流体因重力作用而产生不稳定的流动状态。

4. 直管段入口：管道进口处应安装流向直接，避免受到涡流干扰，入口内部应平滑，无棱角。

5. 直管段出口：管道出口应留有一定长度的直管段，避免受到回流涡干扰。

出口内部应平滑无棱角。

6. 直管段附件：管道内不应有任何形式的流量调节器件，如节流装置、阀门等，以免影响流量计的测量精度。

如必须使用，应在流量计前后各保留10倍管道直径长度的直管段，以保证流动稳定。

7. 直管段支架：直管段应有良好的支架固定，避免受到振动干扰。

通过以上安装要求，可以保证涡轮流量计在使用过程中具有高精度、高稳定性的测量效果，提高生产操作的准确性和效率。

管道式流量计的安装要求有哪些流量计解决方案涡轮番量计在安装时，应注意阔别外界电场、磁场，必要时应实行有效的屏蔽措施，以避开外来干扰。

涡轮番量计可水平、垂直安装，垂直安装时流体方向必需向上。

液体应充分管道，不得有气泡。

安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。

安装时必需使管道内流体满管，才能保证测量精准。

安装超声波流量计可依照以下步骤操作:1.察看安装现场管道是否充分直管段前10D后5D以及离泵30D 的距离。

（D为管道内直径）2.确认管道内流体介质以及是否满管。

3.确认管道材质以及壁厚（充分考虑到管道内壁结垢厚度）4.确认管道使用年限，在使用10左右的管道，即使是碳钢材质，zui好也接受插入式安装。

5.前四步骤完成后可确认使用何种传感器安装6.开始向表体输入参数以确定安装距离。

7.特别紧要:精准明确测量出安装距离。

8.安装传感器——调试信号——做防水——归整好信号电缆——清理现场线头等废弃物——安装结束——验收签字。

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体。

蒸汽和液体的流量测量。

具有结构简单，维护和修理便利，性能稳定。

涡轮番量计的结构及原理智能液体涡轮番量计是接受先进的超低功耗单片微机技术研制的涡轮番量传感器与显示积算一体化的新型智能仪表；具有机构紧凑、读数直观清楚、牢靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

涡轮番量计的工作原理：流体流经传感器壳体，由于叶轮的叶片与流向有确定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定；在确定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈构成）的磁场中；旋转的叶片切割磁力线，周期性的更改着线圈的磁通量，从而使线圈两端感应出电；脉冲信号，此信号经过放大器的放大整形，形成有确定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

涡轮流量计安装、维护、清洗一、 流量计安装方式- 流量计前端安装有效的过滤装置； - 流量计前后应具有相关要求的直管段； - 密封垫不能突入管道内腔。

涡轮流量计安装要求（只能采取水平安装方式）室外安装时，上部应有遮盖物或安装在计量箱内，以防止雨淋和曝晒。

流量计周围不得有强磁场干扰和强烈的机械振动。

流量计务必要等间距、前后同轴、法兰面平行安装！二、流量计安装要求平行、同轴L等距离合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。

三、流量计的使用和维护应缓慢开启阀门（开启时间不少于15s ），逐步增加流速。

1、 防止快速启动造成超流量运行必须做到有压启动,缓慢开启阀门。

先开进气口、再开出气口 ONOFF →ON2、 运行注意事项- 务必定期对流量计进行润滑维护！！！- 专用油；- 一般为2～3月一次。

四、流量计清洗简单清洗将流量计立起来，用干净的汽油或其他洗涤剂，灌入进气口，不断循环清洗，直至吹动表内的叶轮转动灵活。

- 务必安装过滤装置 - 定期清理过滤器内的脏物3、 过滤保护出气口进气口复杂清洗第一步：将流量计拆下来、底座上的六颗螺丝拧下、加油管螺丝拧下、取出里面的油针、最后将出气口处的金属压圈拧下。

第二步：取下底座，将流量传感器和温度传感器取出、然后将后导流体取出。

1.整流器2.叶轮3.加油泵4.壳体5.后导流体6.温度传感器7.流量传感器8.压力传感器9.体积修正仪第三步：将机芯取出，拿汽油进行仔细清洗。

（如下图所示）浙江苍南仪表厂市场服务中心。

常用流量计安装使用和维护要求流量计的安装使用和维护除应参照安装使用说明书另外，还要符合以下要求：一、皮膜表和腰轮流量计1、安装要求（1）环境条件：周围无腐蚀性气体，机械震动小、灰尘少，且远离热源的场所。

2）环境温度一般不超过（-15~40℃）范围3）管道条件在安装流量计之前必须对管道进行吹扫，清除一切杂物锈蚀和污垢连接管道，一般应与流量计进出口等口径等轴线，不得有突出管壁的突出物，流量计应采取无应力安装，安装时应充分考虑工作温度引起的管道应力。

罗茨流量计一般应垂直管道安装，防止杂物沉积于流量计内。

二、涡轮流量计1、安装要求1）涡轮流量计应水平安装，避免垂直安装，流体流向必须和箭头指向一致，管道和流量计连接处不准有凸出物。

2）流量计上游直管段至少5D下游至少2D，直管段上不能有任何影响流速的东西。

对不能中断燃气供应的场合应设置备用回路。

流量计前应安装过滤器，以消除进入管道的外来物质损坏涡轮流量计。

三、涡轮流量计及罗茨流量计日常维护1）每月对整个计量系统进行检查、维护，内容包括流量计阀门和管路系统，过滤器等配套设备，温度计、压力表等测量仪表安全阀、报警器等保护设备以及流量显示仪表记录装置、补偿装置等流量辅助设备完好性。

2）在正常运行过程中应定期检定查油质和油量，及时更换和补充润滑油，确保流量计的正常运行。

涡轮流量计一般一月注一次，每次按油杯的刻度的2/3注油，若用量较大应每周一次。

3）流量计从管道上拆下，暂时不用时，应用轻质油清洗干净并在两端加盖防护防锈蚀或杂质进入仪表内。

4）每年应清洗1次过滤器，过滤器是否堵塞从通常从进出口压力差来判断。

5）若是智能型流量计还应注意检查其电池电量是否充足避免因积算仪失电造成计量数据损失，若电池标示闪烁时需及时更换电池。

6）若是腰轮流量计，为减小转子轴承磨损延长流量计使用寿命,应根据运行情况添加或更换润滑油，油杯内绝不能缺油。

7）流量计应在规定范围内使用，不得超量程使用；超量程20%以上不得过30分钟，否则会降低计量准确度。

涡轮流量计的安装要求
涡轮流量计的安装要求如下：
1. 安装位置选择：涡轮流量计应安装在管道水平截面上，避免倾斜安装。

如果管道中有空气袋或颗粒物积聚，应当在流量计前方安装滤网或过滤器。

2. 安装距离要求：涡轮流量计与管道壁之间的最小距离应符合制造商的要求。

一般来说，水平管道的最小距离为5个管径，垂直管道的最小距离为10个管径。

3. 进出口直线段：涡轮流量计的进口和出口管道应该保持一定的直线段长度，以确保流体的稳定流动。

进口段长度一般为
10个管径，出口段长度一般为5个管径。

4. 防振措施：安装时要注意减少振动对涡轮流量计的影响，可使用软管连接或加装阻尼装置等措施。

5. 排气和排液：为避免可能的气体和液体积聚影响测量准确性，应在涡轮流量计进口和出口处设置排气和排液装置。

6. 定期校验和维护：涡轮流量计安装后，应定期校验和维护，以确保其测量准确性和正常运行。

以上是涡轮流量计的安装要求，根据不同的实际情况和涡轮流量计型号，具体的安装步骤和注意事项可能会有所不同，请在安装前详细阅读厂家提供的安装手册并遵循相关要求。

液体涡轮流量计的安装要求
嘿，朋友们！今天咱来聊聊液体涡轮流量计的安装要求，这可太重要啦！
首先啊，安装的位置可得选好喽！就好比你要找个舒服的地方睡觉一样，得合适呀！安装液体涡轮流量计，你得找个流体能平稳流过的地方。

比如说，总不能把它装在一个水流乱七八糟、一会儿急一会儿缓的地方吧，那测出来的数据还能准吗？这就好像你想好好拍照，却找了个光线昏暗还晃来晃去的角落，能拍出好照片吗？
然后呢，管道得接好呀！要确保接口紧密，不能有泄漏。

这就跟你家水
管要是漏水了可不行一样，那不是闹心嘛！你想啊，如果接口松松垮垮的，液体都从缝里跑了，那流量计还怎么准确测量呀！
还有哦，安装的时候一定要小心！千万别磕了碰了。

它可不是个铁疙瘩
随便折腾的，得像爱护宝贝一样对待它。

不然弄坏了咋办呀，它又不是玩具！就像你新买个手机，肯定也小心翼翼地拿放吧，这液体涡轮流量计也得这样对待呀！
再来说说布线，得整齐规范。

不能乱糟糟的像一团乱麻一样。

这就好比你整理房间，总不能东西乱扔吧，得有条有理呀！
总之，液体涡轮流量计的安装要求可真不少呢！咱得认真对待，不能马虎！只有这样，它才能好好工作，给咱提供准确的数据呀！这可不是小事，大家可都得记好了哦！。

天然气涡轮流量计安装须知，保证精准计量天然气涡轮流量计是一种精密仪器，在安装过程中需要注意以下
几点，以保证计量的精准性：
1.安装前必须对流量计进行严格检查，确保设备完好无损，防止
安装后出现故障。

2.在安装管道时，应留下充足的支管长度，保证流量计两端垂直，管顶面上，这样有利于流量计正常运行。

3.安装管道前应清理干净，避免管道内的杂物和污物影响流量计
的准确性。

4.安装前需要检查管道的内径和外径是否符合流量计的要求，不
能超过流量计的测量范围。

5.在安装过程中，需要使用专用的工具对流量计进行校验，以确
保流量计的精度符合要求。

6.在安装完成后还需要进行调试，按照要求做好校准和灵敏度的
调整，使流量计产生准确的测量结果。

7.安装完毕后一定要进行漏气检测，确保管道和流量计的密封性，保证计量的准确性。

综上所述，天然气涡轮流量计的安装需要谨慎处理，只有按照要
求正确的安装、校验和调试，才能保证计量的准确性和可靠性。

涡轮流量计的安装及要求是什么涡轮流量计的安装及要求主要包括以下几个方面：一、安装前准备管道清扫：在安装涡轮流量计之前，必须确保工艺管道已经清扫干净，以避免管道内的杂质对流量计造成损害或影响测量精度。

环境检查：检查安装场所的环境条件，确保环境温度在-25～55℃范围内，湿度小于80%RH，且通风良好，避免日晒和雨淋。

二、安装位置选择水平安装：流量计应水平地安装在管道上，管道倾斜角度应控制在5°以内。

安装时，流量计的轴线应与管道轴线同心，流向一致。

如果必须垂直安装，应确保流体方向向上，并确保流量传感器内充满液体。

直线段要求：流量计应安装在管道的直线段上，避免安装在弯曲或不规则的部位。

同时，上下游应具有一定的直管段长度，以减少涡流和流体扰动对测量结果的影响。

一般上游直管段不小于15D（D为流量计公称通径），下游直管段不小于5D。

如果安装整流器，上游直管段长度可适当缩短。

远离干扰源：流量计应远离外界电场、磁场等干扰源，以避免外来干扰对测量信号的影响。

如果无法避免，应采取有效的屏蔽措施。

三、安装步骤安装传感器：将传感器按照上述要求安装在管道上，并确保流体流向与传感器外壳上的箭头方向一致。

同时，注意传感器与管道的连接处应密封良好，不得有泄漏。

安装变送器：将变送器安装在合适的位置，并连接好电源线、信号线等。

变送器的电源线应为屏蔽金属线，接地良好可靠。

电源应为24V DC，阻抗为650Ω。

设置仪表系数：在流量计投运前，需要进行仪表系数的设定。

这通常需要根据流量计的说明书进行操作，并仔细检查接线无误、接地良好后方可送电。

四、安装后注意事项定期维护：定期对流量计进行清洗、检查和复校。

对于有润滑油或清洗液注入口的流量计，应按说明书的要求定期注入润滑油或清洗液以维护叶轮良好运行。

保持畅通：保持过滤器畅通，避免杂质进入流量计影响测量精度。

如果过滤器堵塞，应及时排除。

防止碰撞：在安装和使用过程中，注意避免碰撞磁感应部分以免造成损坏。
