2017涡轮流量计最新说明书新版要点

涡轮流量计使用方法说明书第一节：引言涡轮流量计是一种常用的流量测量设备，通过测量涡轮受流体冲击而旋转的速度，来计算流体的流量。

本使用方法说明书将详细介绍涡轮流量计的使用方法，以帮助用户正确操作和获取准确的流量测量结果。

第二节：安装1. 安装位置选择：涡轮流量计应安装在流体管道中的合适位置，确保流体流经流量计时是稳定的且无阻塞。

2. 安装导向装置：为了减小流体流经涡轮流量计时的干扰，建议在进口端和出口端分别安装导向装置。

导向装置应保证流体能顺畅地流经涡轮，并避免涡流或回流的发生。

3. 安装方法：将涡轮流量计按照流体流动方向正确连接入管道，确保接口连接紧固可靠，无泄漏现象。

4. 涡轮流量计的安装应符合相关安全规定，并确保可以方便地进行维护和检修。

第三节：操作步骤1. 打开涡轮流量计：按下涡轮流量计上的启动按钮，确保涡轮可以自由旋转。

2. 设置测量参数：通过涡轮流量计上的控制面板，设置相关测量参数，如单位、采样时间等。

根据具体需要，可以选择显示流量、速度、累计流量等信息。

3. 流量测量：确保涡轮流量计接通待测流体，观察涡轮的旋转速度，并记录数据。

4. 数据处理：使用涡轮流量计软件或相应设备，对测量数据进行处理和分析，以获取准确的流量数值。

第四节：注意事项1. 定期校准：为了保证涡轮流量计的测量准确性，建议定期进行校准。

校准频率根据具体使用情况而定，一般为每六个月或一年进行一次。

2. 清洁维护：定期清洁涡轮流量计以避免积尘或污垢对测量结果的影响。

使用适当的清洁剂和工具，轻轻擦拭涡轮流量计的表面，并确保不会对涡轮或其他部件造成损坏。

3. 避免振动和冲击：在使用涡轮流量计过程中，应尽量避免外部振动和冲击，以免影响测量结果的准确性。

4. 注意安全：在操作涡轮流量计时，应注意人身安全，避免接触高温、高压或有害物质。

第五节：常见故障与解决方法1. 涡轮无法旋转：检查涡轮流量计是否正确接通电源。

若电源正常但涡轮仍无法旋转，可能是涡轮堵塞，需进行清洁或更换。

目录1、概述1.1 搬运时应注意的事项1.2 存放应注意的事项1.3选择安装地点应注意的事项1.4限制使用无线电收发机应注意的事项1.5防爆型仪表安装注意事项2、技术性能2.1 气体涡轮流量传感器的技术性能2.2 LRT-I现场显示表（锂电池供电）的技术性能2.3 LRT-Ⅱ现场显示表（外供电）的技术性能2.4 LRT-Ⅲ现场显示表（外供电）的技术性能3、结构与工作原理3.1气体涡轮流量传感器的基本结构3.2 工作原理4、外形尺寸及安装4.1 外形尺寸4.2 安装5、接线5.1放大器及现场显示表的接线5.2 应用举例6、流量传感器的维护7、流量传感器故障及故障排除方法装箱单1、概述本说明书叙述了LWGQ气体涡轮流量计的标准技术规格、型号及其安装、操作和维护。

请在使用前阅读本手册。

但在手册中没有叙述用户的不同特点，也未对每一次的技术规格、结构或部件的修改作订正，因为有些修改不会对仪器的功能和操作有影响。

LWGQ型气体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。

它被广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

尤其适用于天然气、干煤气、压缩空气等的测量。

流量计有多种输出和显示方式（详见型号规格代码表）。

1.1 搬运时应注意的事项为防止受到损坏，流量计在搬运到用户使用地点之前请使用原包装。

1.2 存放应注意的事项仪器到达之后应及时安装。

对于电池供电的LRT-I表头，未使用时应将电源插针置于“OFF”（断开）位置，以免电池耗电影响电池的使用寿命。

如需存放，请注意下列事项：a)可能的条件下，不打开包装箱存放。

b)如已打开包装，或已使用过仪表，请把LRT-I表头电源跳线器插在“OFF”位置，并使用原包装。

存放地点应具备下列条件：a)防雨防潮b)机械振动小，避免碰撞冲击c)温度在-30～+60℃。

理想温度在25℃左右。

d)如存放在室外，仪表性能就要受到影响。

□燃气计量专用仪表□油气回收系统专用仪表□始动流量低，可达0.5m3/h，适合贸易结算□高精确度，一般可达±1.5%R、±1.0%R□重复性好，短期重复性可达0.05% - 0.2%□温度、压力实时补偿，直接显示标准状态下流量概述——————————————LWQ型气体涡轮流量传感器是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。

仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

产品特点——————————————·优质合金涡轮，具有更高的稳流和耐腐蚀作用·进口优质专用轴承，使用寿命长·计量室与通气室隔绝，保证了仪表的安全性·流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h·仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65技术参数——————————————1．基本参数：表1仪表口径及连接方式25、40、50、80、100、150、200、250采用法兰连接25、40可采用螺纹连接精度等级±1.5%R、±1%R量程比1:10；1:20；1:30仪表材质表体：304不锈钢；叶轮：防腐ABS或优质铝合金；转换器：铸铝被测介质温度（℃）-30℃～+80℃环境条件介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa输出信号三线制脉冲频率信号，低电平≤0.8V 高电平≥8V供电电源+12VDC 、+24VDC（可选）信号传输线STVPV3×0.3传输距离≤1000mLWQ系列气体涡轮流量计LWQ gas tuibine flow meter信号线接口内螺纹M20×1.5防爆等级ExdIIBT6防护等级IP652.测量范围及工作压力注1：表2中“标准量程”中标示的测量范围为通用测量范围；（即适用于：LWQ-N/A/B/C/D）表2 公称通径型号标准量扩展耐压安装方式DN25 LWQ-25□——W3 0.5-4 4.0 法兰（螺纹）——W4 0.7-7 4.0——W5 1.5-15 4.0S1 3-30 W1 1.5-30 4.0S2 4-40 W2 2-40 4.0DN40 LWQ-40□S1 5-50 W1 2.5-50 4.0 法兰（螺纹）S2 8-80 W2 4-80 4.0DN50 LWQ-50□S1 10-100 W1 5-100 4.0 法兰S2 15-150 W2 8-150 4.0 法兰DN65 LWQ-65□S 15-200 W 10-200 1.6 法兰DN80 LWQ-80□S 15-300 W1 10-300 1.6 法兰W2 15-350 1.6 法兰DN100 LWQ-100□S 20-400 W1 15-400 1.6 法兰W2 20-500 1.6 法兰DN125 LWQ-125□S 20-800 W1 18-800 1.6 法兰W2 20-900 1.6 法兰DN150 LWQ-150□S 50-1000 W1 25-1000 1.6 法兰W2 50-1200 1.6 法兰DN200 LWQ-200□S 150-2000 W 80-2500 1.6 法兰DN250 LWQ-250□S 200-3000 W 150-3500 1.6 法兰DN300 LWQ-300□S 250-4000 W 200-4000 1.6 法兰仪表分类——————————————1．按仪表功能分类LWQ系列气体涡轮流量计可分为3大类，即：□气体涡轮流量传感器/变送器□智能一体化气体涡轮流量计□智能温压补偿一体化气体涡轮流量计2．功能说明■气体涡轮流量传感器/变送器该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。

涡轮流量计使用说明书涡轮流量计是一种常见的流量测量仪器，广泛应用于工业生产中的流体流量控制和监测。

本使用说明书将介绍涡轮流量计的结构、工作原理、安装方法和注意事项，帮助用户正确使用涡轮流量计，确保其正常工作和准确测量流量。

一、概述涡轮流量计由流体进口、流体出口、涡轮、传感器和显示仪表等组成。

其工作原理是通过测量涡轮受到的流体冲击力或旋转速度来计算流体的流量。

涡轮流量计适用于测量低粘度液体的流量，如水、燃油等。

二、工作原理涡轮流量计的涡轮由流体冲击力驱动旋转，在涡轮旋转的同时，传感器会检测涡轮旋转的频率，并将其转化为电信号。

根据涡轮旋转的频率，可以计算出通过涡轮流量计的流体流量。

三、安装方法1. 安装前请确认涡轮流量计的型号和规格是否符合要求，如与流体管道的直径相匹配。

2. 在安装涡轮流量计前，请确保流体管道内没有杂质和堵塞物，以免影响涡轮的旋转和准确测量流量。

3. 将涡轮流量计安装在垂直的流体管道上，以确保涡轮能够正常旋转并受到正确的流体冲击力。

4. 在涡轮流量计的进出口处安装阀门，以便在需要维修或更换时能够方便地切断流体。

四、注意事项1. 在使用涡轮流量计前，请参考产品说明书了解更多细节信息，并确保了解流量计的额定参数和使用限制。

2. 避免流体中的颗粒物或气泡进入涡轮流量计，这将影响流量计的准确性和工作稳定性。

如有需要，请在流体流入涡轮流量计前安装过滤器。

3. 定期清洗和维护涡轮流量计，以保持其正常工作。

请谨慎选择清洗液，避免对涡轮流量计造成腐蚀或损害。

4. 避免流体管道内有过多的弯曲和阻力，这可能会影响涡轮流量计的测量准确性。

请按照涡轮流量计说明书中的要求安装并布置流体管道。

5. 如需对涡轮流量计进行校准和维修，请联系专业技术人员或厂家提供支持和帮助。

结束语本使用说明书简要介绍了涡轮流量计的概述、工作原理、安装方法和注意事项。

通过准确理解和遵守涡轮流量计的使用说明，用户能够正确、稳定地使用该设备，并获得准确的流量测量结果。

LWGY系列智能涡轮流量计使用说明书淮安华立仪表有限公司●高品质涡轮，超出常规的量程范围●配套多种变送器，适用于不同应用要求●智能化处理，独具特色的仪表系数三点非线性修正一、概述LWGY 系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti 、2Cr13及刚玉Al 2O 3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。

选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m 2/s 的介质，对于粘度大于5×10-6m 2/s 的液体，要对传感器进行实液标定后使用。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

二、LWGY 基本型涡轮流量传感器1． 结构特征与工作原理(1) 结构特征传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

(2)工作原理流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。

在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kfQ ⨯=3600 式中：f ——脉冲频率[Hz]k ——传感器的仪表系数[1/m 3]，由校验单给出。

涡轮流量计SPLWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是液体计量最理想的流量计之一。

流量计具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。

1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，精确度高，耐高温（150℃）5．具有较高的抗电磁干扰和抗振动能力。

1.公称通径：（4～200）mm基本参数见表一；2.介质温度：（-20～80）℃；分体型（－20～120）℃；高温型：-20℃～+150℃。

3.环境温度：（-20～55）℃；4.准确度：±0.5%、±1％；5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；6.供电电源：电压：12V±0.144V, 电流：≤10mA；7.输出电压幅值：高电平≥8V，低电平≤0.8V；8.传输距离：传感器至显示仪表的距离可达1000m；9.现场显示型供电电源：3.6V（锂电池供电，可连续使用3年以上）；10.显示方式：现场液晶显示瞬时流量和累计流量；11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出；传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图一、图二、图三、图四、图五；安装尺寸见表二。

图一、DN4～DN10传感器结构及安装尺寸示意图1. 过滤器2.前直管段3.叶轮4.前置放大器5.壳体6.后直管段图二、过滤器结构图1. 压紧圈2.螺栓4×143.垫圈4.密封垫圈5.钢丝1Cr18Ni9Ti-0.8×2.56.过滤网7.座图三、DN15～DN40传感器结构及安装尺寸示意图1．壳体 2．前导向件 3．叶轮 4．后导向件 5．前置放大器图四、SPLWGY —50～200传感器结构及安装尺寸示意图1． 球轴承 2．前导向件 3．涨圈 4．壳体 5．前置放大器 6．叶轮 7．轴承 8．轴图五 传感器与显示仪表接线示意图表二 单位：（mm ）流量计可水平或垂直安装，垂直安装时流体流动方向应从下向上，液体必须充满管道，不得有气泡；液体流动方向要与传感器外壳上指示流向的箭头方向一致；传感器前后直管段要求（见图六），上游端至少应有10倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。

智能气体涡轮流量计使用说明书目录一、概述 (1)二、主要特征 (1)三、技术性能 (1)四、选型与安装 (3)五、安装注意事项 (7)注意！●安装使用前，请仔细阅读本说明书理解各项内容，以便能正确的安装、电路连接、运行操作和保养维护等。

●本说明书应保存在实际最终使用人的手中。

●本说明书保存到流量计报废为止。

●本产品技术规范可能发生变化，恕不另行通知。

一、概述LWQ型气体涡轮流量计是一种精确测量气体流量的速度式流量仪表，具有结构简单轻巧、计量精度高、重复性好、测量范围宽、安装维修方便等优点。

广泛应用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体，如天然气、城市煤气、丙烷、丁烷、空气、氮气等气体的测量。

由于仪表精度高、重复性好，故适用于贸易计量及工业过程检测。

气体涡轮流量计在线测量时，其介质密度随温度和压力变化而变化，为精确测量，必须同时跟踪检测介质的温度和压力，并将不同工况下的体积流量换算成标准状态或约定状态下的体积流量。

由于该型流量计集温度、压力、流量传感器于一体，在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算，因此具有优良的低压和高压计量性能，特别适用于各种单相气体的测量，如天然气等气体的精确计量。

根据用户的不同要求，共公司客提供不同精度等级的涡轮流量计。

二、主要特征a)精度高、重复性好、压力损失小、抗震性能好；b)采用优质轴承，摩擦阻力小，密封性好，手名称；c)集微处理器、流量传感器、高精度温度、压力传感器于一体，直接测量被测气体的流量、温度、压力，并自动进行流量跟踪补偿和压缩因子修正运算；d)仪表具有脉冲信号、模拟信号输出，可通过RS485通讯接口或采用GPRS系统，直接实现计算机数据的集中采集和实时管理；e)功耗低，可用内电池供电，也可外接电源；f)具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部数据可永久保存；g)可与IC卡预付费系统配套使用，便于贸易结算；h)防爆产品其防爆标志位ExibIIBT4，ExibIIBT6三、技术性能3.1执行标准GB/T18940-2003《封闭管道中气体流量的测量涡轮流量计》3.2精度等级1.0级：Qmax-0.2max±1.0%0.2Qmax-min±2.0%1.5级：Qmax-0.2max±1.5%0.2Qmax-min±3.0%未特殊注明产品，按照1.5级精度出厂，其余精度，订货时，需要特殊说明定制。

气体涡轮流量计使用说明1.产品概述2.安装与连接（1）在安装气体涡轮流量计之前，应先检查设备是否完好，排除任何可能影响准确测量的因素。

（2）选择合适的安装位置，应避免设备受到振动、温度变化和流体压力突变的干扰。

（3）气体涡轮流量计的进口和出口应正确连接，并且应确保管道中无气体泄漏，以免影响测量的准确性。

（4）在连接管路时，应避免管道的弯曲和阻塞，以保证气体流通的畅通。

3.参数设置（1）首先，应根据实际应用环境选择合适的传感器型号和量程。

（2）将涡轮流量计连接到供电源，并进行电气接线。

（3）根据具体型号和要求，设置涡轮流量计的基本参数，如测量单位、单位换算等。

（4）根据气体的压力、温度等参数，进行校准和修正。

4.使用注意事项（1）在使用气体涡轮流量计时，应避免过高或过低的流量速度，以免影响测量的精确性，一般建议在20%~80%的量程范围内使用。

（2）在使用过程中，应定期对气体涡轮流量计进行检查和维护，如清洁传感器、校准仪表等，以确保设备的正常运行。

（3）避免气体涡轮流量计长时间处于高温或低温环境中，以免对设备产生损坏。

（4）保证气体涡轮流量计所连接的管路系统中无气体泄漏，并注意防止冷凝水的积聚。

（5）避免其他物质与气体涡轮流量计接触，以免影响仪表的准确度。

5.故障排除在使用气体涡轮流量计时，可能会遇到一些故障问题，需要进行排查和修复。

（1）如果涡轮流量计的测量值与实际情况不符，可能是参数设置错误导致的，应检查并适时进行修正。

（2）当涡轮流量计无输出信号或输出信号异常时，可能是传感器损坏或电气连接问题，应进行检修或更换。

（3）如果涡轮流量计存在漏气现象，应检查连接是否松动，密封是否良好，并进行调整。

总结：1.正确安装与连接，避免泄漏和干扰。

2.设置合适的参数，校准和修正。

3.注意流量速度范围，定期维护和检查设备。

4.避免极端温度环境和其他物质的干扰。

5.故障排除要及时进行，修复设备问题或更换部件。

通过以上使用说明，希望能够帮助用户正确使用气体涡轮流量计，并获得准确的气体流量测量。

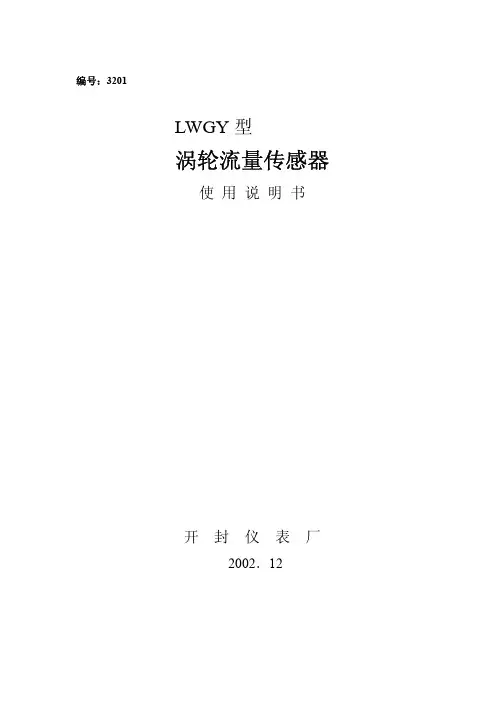

编号：3201LWGY型涡轮流量传感器使用说明书开封仪表厂2002．12目录1 功能、用途和适用范例围-------------------------------------------------------------------------⑴1.2 功能、用途--------------------------------------------------------------------------------------------⑴1.3 适用范围-----------------------------------------------------------------------------------------------⑴1.4 使用环境条件-----------------------------------------------------------------------------------------⑴1.5 工作条件-----------------------------------------------------------------------------------------------⑴1.6 安全-----------------------------------------------------------------------------------------------------⑴2 产品型式和组成-------------------------------------------------------------------------------------⑴2.1 型式-----------------------------------------------------------------------------------------------------⑵2.2 组成-----------------------------------------------------------------------------------------------------⑵3 结构特征与工作原理-------------------------------------------------------------------------------⑶3.1 结构特征-----------------------------------------------------------------------------------------------⑶3.2 工作原理-----------------------------------------------------------------------------------------------⑶3.3 涡轮放大器原理及接线图--------------------------------------------------------------------------⑸4 基本参数与技术性能-------------------------------------------------------------------------------⑼4.1 执行专业标准-----------------------------------------------------------------------------------------⑼4.2 基本参数与性能指标--------------------------------------------------------------------------------⑼5 安装、使用和调整----------------------------------------------------------------------------------⑽5.1 安装、管路配置--------------------------------------------------------------------------------------⑽5.2 安装尺寸-----------------------------------------------------------------------------------------------⑽5.3 安装、使用条件--------------------------------------------------------------------------------------⑿5.4 使用和调整--------------------------------------------------------------------------------------------⒀6 维修和常见故障排除-------------------------------------------------------------------------------⒁7 运输、贮存-------------------------------------------------------------------------------------------⒁8 开箱及检查-------------------------------------------------------------------------------------------⒂9 附注----------------------------------------------------------------------------------------------------⒂10 订货须知----------------------------------------------------------------------------------------------⒂LWGY型涡轮流量传感器1 功能、用途和适用范围1.1 特点：本产品基于力矩平衡原理，属于速度式流量仪表。

涡轮流量计安装使用说明书1、概述1.1原理及适用范围涡轮流量计是目前国际上主要流量仪表产品之一，广泛用于石油、化工、冶金、供热等部门。

对液体、气体、蒸汽的流量进行检测和计量。

在流体中设置三角柱型漩涡发生体，从漩涡发生体两侧交替地产生有规则的漩涡，这种漩涡称为卡门漩涡，如图1.1所示，漩涡列在漩涡发生体下游非对称地排列。

设漩涡的发生频率为f,被测介质的平均流速为V，漩涡发生体迎流面宽度为d,表体通径为D，即可得到关系式：在漩涡发生体中装入检测探头及相应电路即构成了涡街流量传感器，LUGB-2型涡街流量传感的探头，采用特殊结构及材质，是改进型涡街流量传感器。

1.2特点检测元件不接触流体，可靠性高，介质适应性强元可动部件，耐磨损，结构牢固、简单良好的抗震性能允许工作温度范围宽，-40℃~+350℃测量范围宽，准确度高脉冲信号输出或二线制4~20mA电流信号输出2、基本参数测量介质液体、气体、蒸汽（单相介质或可以认为是单相介质）饱和蒸汽在干度≥85%时，可以认为是单相介质介质温度-40~+350℃介质压力 1.6MPa 2.5MPa 4.0MPa（压力在4.0MPa以上，需特殊定做）准确度 1.0级1.5级量程比1:8~1:30（参比标况下空气）1:8~1:40（参比常温水）流量范围液体0.4~7.0m/s 气体4.0~60.0m/s 蒸汽 5.0~70.0m/s规格DN25 DN40 DN50 DN65 DN80 DN125 DN150 DN200 DN250 DN300 材质1Cr18Ni9Ti雷诺数正常2×104阻力系数Cd≤2.6允许振动加速度LUGB型≤0.2g防护等级IP65防爆等级本安防爆：ExiaIICT2~CT6,隔爆：ExidIICT4环境条件环境温度-40~+55℃（非防爆场所）-20~+55℃（防爆场所）相对湿度≤85%大气压力86~106kpa供电电源非防爆型脉冲型+12VDC 20mA 电流型+24VDC 20mA输出信号频率脉冲信号2~3000Hz 低电平≤1V 高电平≥6V 二线制4~20mA信号（隔离输出）负载≤500Ω。

涡轮气体流量计安装使用说明书TZ型涡轮流量计是用来进行气体体积流量精确测量的轴流型涡轮表，计量涡轮的转动与气体的流量成正比。

TZ型涡轮表由下列五部分组成：表体/气体整流器/包括涡轮在内的测量组件/磁耦合传动装置/计数器★表体表体的材料为，其两端为连接法兰。

★整流器整流器用来使气体流过涡轮表时处于规则状态以消防扰动对计量的不利影响★测量组件涡轮上有经过精密的加工的叶片，它与一套减速齿轮和轴承一起构成测量组件，支撑涡轮的两个高精度不锈钢永久自润滑轴承保证该组件有很长的使用寿命，涡轮表也可以选用外部润滑油等。

★磁耦合传动装置该装置将处于大气环境中的计数器部分与被测量气体分离开来，并将测量组件的转动传递给计数器。

★计数器计数器面板上标有下列重要信息：——最大工作压力——流量（最小和最大）——生产流水号——本安防爆标志——低频脉冲所对应的气体量和连线1、涡轮表的存放与搬运1.1 存放◇涡轮表应存放于干燥的环境中并应尽可能存放在其原来的包装箱内◇在安装之前不要将法兰两端的保护盖拆除，它们可以防止在表内部受到灰尘或杂物的侵害。

◇保证计数器和计量密封不被损坏。

1.2 搬运◇涡轮表是一种精确气体计量仪表，务必轻拿轻放。

◇计数器绝对不能用来作为吊装钩或手柄；搬运较重的涡轮表时需要使用起重设备，吊装物应放在涡轮表的圆柱体周围并尽量靠近法兰。

2、涡轮表的安装2.1 注意事项◇先取下法兰两端的保护盖◇检查涡轮叶片是否能自由转动◇表体上有箭头标明流体方向，不得反向安装◇焊接时必须将涡轮表拆离管线◇涡轮表所安装的管道不得对其施加任何重力◇进行管道耐压试验时涡轮表不得安装在管道上◇在管道被彻底清扫和干燥后安装涡轮表◇计数器可以转动350°◇涡轮表必须接地2.2 使用过滤器建议将过滤器(可以是临时性的)安装在涡轮表入口前的管道上，但不要过分靠近涡轮表，并应保证过滤器与涡轮表之间的管道清洁。

建议使用200目过滤器。

2.3安装方式◇涡轮表可以水平或垂直安装◇其上流至少应配备一个阀门◇配备旁通——旁通不是必须是——方便安装和维护◇下流阀门的配备——假如下流管路复杂——假如下流压力达到几个——应方便安装使用阀门的使用：所选用的阀门必须适用于管网压力，在中高压管网上，为主阀门安装一个小旁通阀可使主阀易于开启，并能有效地保证涡轮表不受突然开启的高压气流的冲击。

目录一、概述 (2)二、HDLWL-06型液体涡轮流量传感器 (4)三、HDLWL-06型液体涡轮流量变送器 (13)四、HDLWL-06型现场显示涡轮流量计 (15)五、运输、贮存 (24)六、开箱及检查 (25)七、订货须知 (25)八、常见故障和排除 (26)九、HDLWL-06系列涡轮流量计选型手册 (28)~ - 1 - ~HDLWL-06系列涡轮流量仪表一、概述HDLWL-06系列涡轮流量仪表包括HDLWL-06型液体涡轮流量传感器、HDLWL-06型液体涡轮流量变送器和HDLWL-06型现场显示涡轮流量计等,属于速度式流量仪表。

本系列仪表适用于清洁或基本清洁的单项液体的测量，单独或相关设备配套，可用来测量封闭管道中的体积流量或总量。

具有结构简单、轻巧、精确度高、复现性好、反应灵敏、安装维护使用方便等特点，广泛应用于石油、化工、供水、食品、制药及科研试验等行业，是流量计量和节能的理想仪表。

~ - 2 - ~二、HDLWL-06型液体涡轮流量传感器HDLWL-06型液体涡轮流量传感器是HDLWL-06系列涡轮流量仪表中的基本产品,它将管道中液体的流量转换成电脉冲信号、并经过显示仪表或计算机系统处理来完成对管道中液体流量的测量或总量计量。

1结构特征与工作原理1.1结构特征：传感器主要有传感组件、信号检测器和放大器组成，（见图1）。

其轴承系统为硬质合金，提高耐磨性、保证产品精度；其中：放大器分两线制和三线制两处形式。

1.2工作原理~ - 3 - ~当流体流经仪表时，推动表内叶轮旋转，然后通过叶轮与信号检测器之间的磁耦合，将流体的流速转换为电脉冲信号输出，通过放大器放大整形并传输给显示仪表，即达到对流体的体积流量或总量的测量目的。

在一定的流量范围内，脉冲频率f与流经传感器的液体的体积流量Q成正比。

流量方程式为：Q=f/K式中：f—脉冲频率K—传感器的仪表系数【1/L】由“校验单”给出。

2.基本参数及性能标准2.1本传感器执行专业标准（JB/T9246-1999涡轮流量传感器）2.2基本参数及性能批示见表1。

气体涡轮流量计说明1．概述LWQ系列气体涡轮流量计是我公司新研发的新型气体涡轮流量计，借鉴航空技术的先进理念综合了流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

结合现代化的加工设备，应用完善有效的工艺手段。

生产的流量计结构合理，耐用性好，重复性好，安装方便简洁。

我公司为广大用户提供高可靠性的产品，研发阶段在轴承生产商的配合下，进行了为期八个月的每天24小时连续的耐久性实验，摸透了轴承和结构的可靠性，表芯采用一体化设计。

为您提供一流的产品，一流的可靠性保证。

减少您的售后负担。

该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。

适用于含有ⅡA、ⅡB、ⅡC类T1～T4温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。

2．产品特点⏹优质铝合金涡轮，具有更高的稳流和耐腐蚀作用⏹专用轴承，使用寿命长⏹计量室与通气室隔绝，保证了仪表的安全性⏹可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（P b=101.325KPa,T b=293.15K）的气体体积累积量；可实时查询温度压力数值⏹流量范围宽（Q max/Q min≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h⏹智能化仪表系数多点非线性修正⏹内置式压力、温度传感器，安全性能高、结构紧凑、外形美观⏹仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65⏹系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上⏹仪表系数、累计流量值掉电十年不丢3. 工作原理当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。
