建筑测量基础知识

第一章高程放样高程放样就是以已知高程点为依据，测设高差后标出设计高程的位置，它与距离、水平角放样一样，也是最基本的放样工作。

如下图如示，A点为已知高程点，其高程为Ha，B点为待设点，其设计高程为Hb。

若B 点的高度已被定出，在A、B之间安置水准仪，分别读取这两个点上的标尺读数a和b，则根据几何水准测量原理可得下列关系式：b=Ha-Hb+a即：放样点的标尺读数＝已知点高程－放样点高程+后视读数若按上式求得待设点上的标尺读数(b)为负值，此时可将待设处的标尺倒立，并指挥该尺上、下移动，当仪器视线正好对准标尺上读数b时，在标尺顶端(零点)做标志，此即为待放样的高程位置。

第二章建筑工程施工测量第一节概述一、开工前的测量工作1)建立施工控制网；2)场地平整测量；3)建（构）筑物的定位、放线测量。

二、施工过程中要进行的测量工作1)基础施工测量；2)建筑物轴线的投测和高程传递；3)工业厂房构件安装测量；4)工业厂房设备安装测量；5)某些重要工程的基础沉降观测；6)阶段性竣工验收测量。

三、竣工后要进行的测量工作1)测绘竣工图；2)配合竣工验收、检查工程质量的测量。

在施工测量中必须遵循“由整体到局部，先控制后细部”的原则。

对于建（构）筑物的放样精度要求一般有两种：一是对各建（构）筑物相互位置的要求，即各建筑物主轴线间的位置精度；二是建（构）筑物本身各部分间的位置的位置精度，即主轴线与其它轴线以及各细部结构间的位置精度。

第二节建筑施工控制网的形式和点位布置用于控制建筑物内部相对位置的厂房控制网，一般都布设成矩形，所以亦称之为矩形控制网。

对于场区（或场地）控制网来说，其布设形式一般可采用下列几种：1)建筑方格网：是一种特殊形式的施工控制网，其相邻点的连线平行或垂直于建筑物主轴线，组成正方形或矩形的格网，控制点即位于格网的交点上。

所以建筑场地上，大多采用方格网形式作为施工控制网，特别是在地势较为平坦、建筑物布置规则且密集的建筑物场地上更为适用。

工程测量课程知识点总结一、测量仪器的概念及使用1.测距仪：测距仪是一种用于测量距离的仪器，包括激光测距仪、光学测距仪、仪表测距仪等。

测距仪的使用能够快速准确地测量出建筑物的长度、高度、宽度等。

2.经纬仪：经纬仪是一种用于测量地理位置的仪器，通常用于测量地面上点的方位角和高差。

经纬仪的使用能够快速准确地确定建筑物的地理位置，为工程设计提供参考。

3.水准仪：水准仪是一种用于测量高程的仪器，在建筑测量中起到了至关重要的作用。

水准仪的使用能够快速准确地确定地面的高程，为建筑物的修建提供了重要数据。

4.全站仪：全站仪是一种集光学、机械、电子和计算机于一体的复合仪器，它可以同时测高、测角、测距和计算坐标。

在工程测量中，全站仪的使用能够快速准确地测量出建筑物的各种参数，为工程设计和施工提供了重要数据支持。

5.三角测量仪：三角测量仪是一种用于测量角度的仪器，通常用于测量建筑物的水平、垂直与倾斜角度。

三角测量仪的使用能够快速准确地确定建筑物的角度，为建筑施工提供了重要参考数据。

以上是工程测量中常用的测量仪器及其使用方法，掌握这些仪器的使用方法对于工程测量师来说是非常重要的。

二、地形测量地形测量是工程测量的重要内容之一，它是指在工程建设中，利用测量技术对建筑现场的地貌、地形、地势等进行详细测量和记录，以便为工程设计和施工提供准确的地形数据。

1.地形测量的方法：地形测量主要包括了野外测量和室内数据处理两个部分。

野外测量主要是利用各种测量仪器和设备进行测量，包括了测距、测高、测角等；室内数据处理主要是将野外测量所得数据进行整理、编辑、计算等工作，得出地形测量的成果图、报告及相关数据。

2.地形测量的仪器：地形测量常用的测量仪器包括了全站仪、测距仪、水准仪、经纬仪等。

这些仪器在地形测量中发挥了重要作用，能够为工程设计和施工提供准确的地形数据。

3.地形测量的数据处理：地形测量所得的大量数据需要经过仔细的处理和计算，包括了平面坐标计算、高程计算、地形图绘制、等高线图绘制等。

测量的基础知识一、建筑工程测量的任务1.测量学的概念研究地球形状、大小和地表（包括地面上各种物体）的几何形状及其空间位置的科学。

测量工作的基本任务：求得点的规定坐标系中的坐标值。

2.建筑工程测量的主要任务(1) 勘察设计阶段：地形图，提供设计依据；(2) 施工阶段：施工前放线；施工中轴线（斜）控制、高程（层高）控制；竣工测量的竣工图；(3) 施工及运营阶段的监测；3.建筑工程测量工作的分类二、测量工作的基准面和基准线1.地球的形状和大小（1）地球表面起伏最大值/地球半径≈20/6371很小；如图1-1所示。

（2）地球表面71%的都是水。

图 1-1 地球的形状2.测量工作的基准面和基准线铅垂线：某点的重力方向线，可用悬挂垂球的细线方同来表示；水平线：与铅垂线正交的直线；水平面：与铅垂线正交的平面称为水平面；水准面：处处与重力方向垂直的连续曲面，任何自由静止的水面都是水准面；大地水准面：与不受风浪和潮汐影响的静止海水面相吻合的水准面。

铅垂线、大地水准面是测量工作的基准线和基准面。

三、地面点位的确定1.确定地面点位的方法测量工作的实质：确定地面点的空间位置。

点的空间位置（三维）=该点在水准面或水平面（球面或平面）的位置（二维）+该点到大地水准面的铅垂距离（一维）。

如图1-2所示。

图 1-2 三维空间2.地面点的高程绝对高程——地面点到大地水准面的铅垂距离，简称高程：用H表示，如。

如图1-3所示。

图1-3 地面点高程3.地面点的坐标（1）地理坐标（2）平面直角坐标以西南角为坐标原点，纵轴为X轴，横轴为Y轴， X轴正向为正北方向，负向为正南方向，Y轴正向为正东方向，负向为正西方向（上北下南左西右东），象限以顺时针方向编号。

如图1-4所示。

4.空间直角坐标空间直角坐标主要用于卫星定位。

图1-4 平面直角坐标象限四、以水平面代替水准面的限度1.在10km为半径的圆面积之内进行距离测量时，可以用水平面代替水准面，而不需考虑地球曲率对距离的影响。

工地测量知识点总结大全一、测量基本概念1. 测量的定义测量是指通过使用各种测量工具和方法，对地面及地下各种工程构筑物的位置、形状、大小和相互关系等进行准确的确定和描述的过程。

2. 测量的分类按测量对象的不同，可以分为地面测量和地下测量两大类；按测量目的和任务的不同，可以分为工程测量、地形测量、地籍测量、矿山测量、水文测量等。

3. 测量单位测量单位是独立于时间和空间的量度标准。

在测量中，长度、面积、体积、角度、重量等量度，通过确定其具体数值大小来描述和表示测量结果。

二、工程测量学概述1. 工程测量的概念工程测量是指利用数学、物理、天文学等基础理论和相关技术，对土地和地下基础等进行的测量活动。

2. 工程测量的特点工程测量是一项复杂的综合性科学，具有高度的实践性和技术性；工程测量与其他学科有密切的联系，例如地质学、土力学、地籍测绘等；工程测量有着广泛的应用范围，几乎涉及到所有的建筑和工程项目。

3. 工程测量的作用对于建设项目的前期规划、设计、和后期监督和验收等都离不开工程测量；工程测量对于项目的质量、安全、进度等方面都有直接影响。

4. 工程测量的主要内容工程测量主要包括基本测量、控制测量、建筑测量、监测测量、变形测量等，以及利用计算机辅助设计和数字化技术进行的测量工作。

三、测量仪器与工具1. 测距仪测距仪是一种用来测量距离的仪器，其中包括激光测距仪、超声波测距仪、测绳式测距仪等。

2. 自动级差仪自动级差仪是一种用来测量高差的仪器，能够实现高差的自动测量和计算。

3. GNSS定位系统GNSS定位系统是一种利用全球导航卫星系统实现定位测量的技术，其中包括美国的GPS系统、俄罗斯的格洛纳斯系统、欧盟的伽利略系统等。

4. 全站仪全站仪是一种能够同时实现方位角和高差测量的仪器，广泛应用于建筑、隧道等工程测量中。

5. 斜距仪斜距仪是一种特殊测距仪，能够实现斜距测量，通常用于垂直及不规则地形测量。

6. 差示测量仪差示测量仪是一种用来测量角度差的仪器，常用于转角测量和定向测量。

民⽤建筑测量基础知识第⼗章民⽤建筑施⼯测量民⽤建筑施⼯测量主要包括放样、基础施⼯测量、墙体⼯程施⼯测量以及使⽤基础⽪数杆和墙体轴线测设等。

第⼀节概述民⽤建筑是指供⼈们居住、⽣活和进⾏社会活动⽤的建筑物，如住宅、医院、办公楼和学校等，民⽤建筑分为单层、低层（2～3层）、多层（4～8层）和⾼层（9层以上）。

因民⽤建筑的类型、结构和层数各不相同，因⽽施⼯测量的⽅法和精度要求也有所不同，民⽤建筑施⼯测量就是按照设计的要求将民⽤建筑的平⾯位置和⾼程测设出来。

施⼯测量的过程主要包括建筑物定位、细部轴线放样、基础施⼯测量和墙体⼯程施⼯测量等。

在进⾏施⼯测量前，应做好以下准备⼯作。

⼀、熟悉设计图纸设计图纸是施⼯测量的主要依据，测设前应充分熟悉各种有关的设计图纸，了解施⼯建筑物与相邻地物的相互关系以及建筑物本⾝的内部尺⼨关系，准确⽆误地获取测设⼯作中所需要的各种定位数据。

与测设⼯作有关的设计图纸主要如下。

1．建筑总平⾯图如图10-1所⽰，建筑总平⾯图给出了建筑场地上所有建筑物和道路的平⾯位置及其主要点的坐标，标出了相邻建筑物之间的尺⼨关系，注明了各栋建筑物室内地坪⾼程，是测设建筑物总体位置和⾼程的重要依据。

图10-1 建筑总平⾯图2．建筑平⾯图建筑平⾯图标明了建筑物⾸层、标准层等各楼层的总尺⼨，以及楼层内部各轴线之间的尺⼨关系，如图10-2所⽰，它是测设建筑物细部轴线的依据。

3．基础平⾯图及基础详图如图l0-3所⽰，基础平⾯图及基础详图标明了基础形式、基础平⾯布置、基础中⼼或中线的位置、基础边线与定位轴线之间的尺⼨关系、基础横断⾯的形状和⼤⼩以及基础不同部位的设计标⾼等，它是测设基槽（坑）开挖边线和开挖深度的依据，也是基础定位及细部放样的依据。

图10-2 建筑平⾯图图10-3 基础平⾯图及基础详图4．⽴⾯图和剖⾯图如图l0-4所⽰，⽴⾯图和剖⾯图标明了室内地坪、门窗、楼梯平台、楼板、屋⾯及屋架等的设计⾼程，这些⾼程通常是以±0.000标⾼为起算点的相对⾼程，它是测设建筑物各部位⾼程的依据。

2021年建筑工程测量基础知识试卷和答案（3）共2种题型，共30题一、单选题(共20题)1.在高斯平面直角坐标系中,以纵坐标线北端按顺时针方向量到一直线的角度称为该直线的( )。

A：坐标方位角B：象限角C：水平角D：竖直角【答案】：A2.设HA=15.032m,HB=14.729m,hBA=( )m。

A： -29.761B： -0.303C： 0.303D： 29.761【答案】：C3.导线坐标增量闭合差调整的方法是( )。

A：反符号按边长比例分配B：反符号按边数平均分配C：按边长比例分配D：按边数平均分配4.国家标准《工程测量规范》(GB50026-2007)规定,四等水准测量每测段测站数应为( )。

A：奇数站B：偶数站C：不作要求D：视环境而定【答案】：B5.在进行经纬仪水准管轴是否垂直于竖轴的检验时,应先粗略整平仪器,使水准管轴和任意两个脚螺旋平行,调整脚螺旋,使水准管气泡居中,转动照准部( ),若气泡仍居中,表示水准管轴垂直于竖轴。

A： 0°B： 90°C： 180°D： 270°【答案】：C6.在地形图上,量得A点高程为21.17m,B点高程为16.84m,AB的平距为279.50m,则直线AB的坡度为( )。

A： 6.8%B： 1.5%C： -1.5%D： -6.8%7.闭合水准路线高差闭合差的理论值为( )。

A： 0B：与路线长度有关C：一个不等于0的常数D：由路线起点高程值确定【答案】：A8.往返水准路线高差平均值的正负号一般是以( )的符号为准。

A：往测高差B：返测高差C：往返测高差的代数和D：往返高差闭合差【答案】：A9.地形图上如没有指北针则可根据图上( )方向判定南北方向。

A：河流流水方向B：山脉走向方向C：房屋方向D：坐标格网【答案】：D10.同样大小图幅的1:500与1:2000两张地形图,其表示的实地面积之比是( )。

A： 1:4B： 1:16C： 4:1D： 16:1【答案】：B11.自动安平水准仪观测操作步骤是( )。

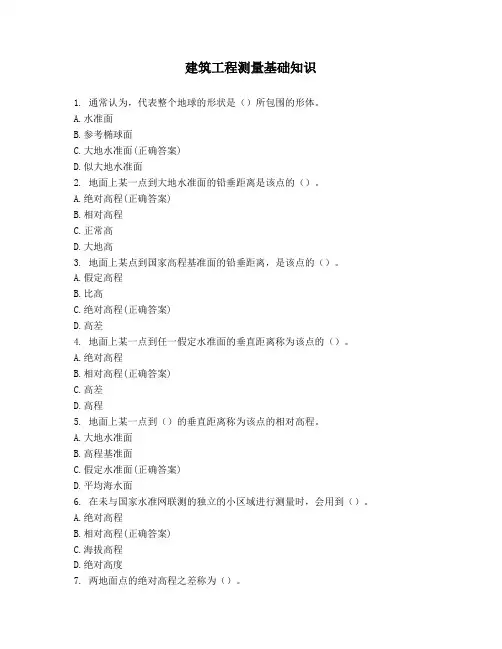

建筑工程测量基础知识1. 通常认为，代表整个地球的形状是（）所包围的形体。

A.水准面B.参考椭球面C.大地水准面(正确答案)D.似大地水准面2. 地面上某一点到大地水准面的铅垂距离是该点的（）。

A.绝对高程(正确答案)B.相对高程C.正常高D.大地高3. 地面上某点到国家高程基准面的铅垂距离，是该点的（）。

A.假定高程B.比高C.绝对高程(正确答案)D.高差4. 地面上某一点到任一假定水准面的垂直距离称为该点的（）。

A.绝对高程B.相对高程(正确答案)C.高差D.高程5. 地面上某一点到（）的垂直距离称为该点的相对高程。

A.大地水准面B.高程基准面C.假定水准面(正确答案)D.平均海水面6. 在未与国家水准网联测的独立的小区域进行测量时，会用到（）。

A.绝对高程B.相对高程(正确答案)C.海拔高程D.绝对高度7. 两地面点的绝对高程之差称为（）。

A.高度B.高差(正确答案)C.高程D.真高8. 1985国家高程基准的建立，利用了（）年间连续观测的验潮数据。

A.1950-1956B.1952-1979(正确答案)C.1973-1979D.1979-19859. 测量上使用的平面直角坐标系的坐标轴是（）。

A.南北方向的坐标轴为y轴，向北为正；东西方向的为x轴，向东为正B.南北方向的坐标轴为y轴，向南为正；东西方向的为x轴，向西为正C.南北方向的坐标轴为x轴，向北为正；东西方向的为y轴，向东为正(正确答案)D.南北方向的坐标轴为x轴，向南为正；东西方向的为y轴，向西为正10. 由测量平面直角坐标系的规定可知（）。

A.象限与数学平面直角坐标象限编号及顺序方向一致B.X轴为纵坐标轴，Y轴为横坐标轴(正确答案)C.方位角由纵坐标轴逆时针量测0°～360°D.直线的方向是以横坐标轴的东方向为起始方向11. 高斯投影能保持图上任意的（）与实地相应的数据相等，在小范围内保持图上形状与实地相似。
