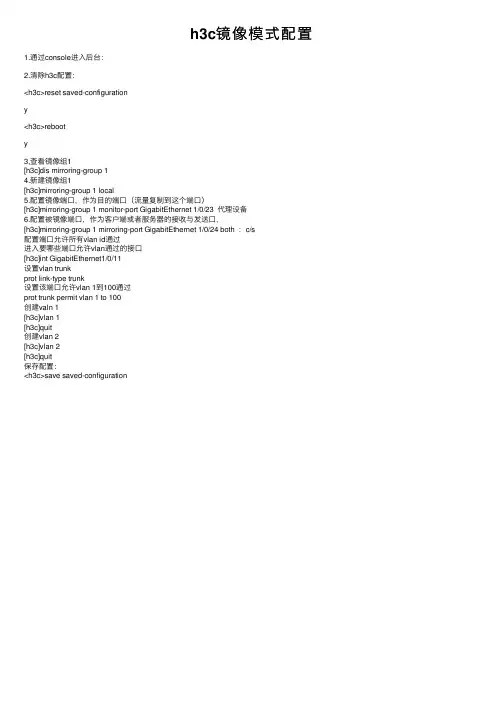

H3C端口镜像

S5500S5500--EI 系列交换机实现多监控口功能的配置系列交换机实现多监控口功能的配置一、 组网需求组网需求：：使用本地镜像功能实现一台设备上有多个监控端口。

二、 组网图组网图：：三、 配置步骤配置步骤：：（1）创建监控vlan 并禁止监控vlan 下mac 地址学习功能。

[H3C]vlan 30[H3C-vlan30]mac-address mac-learning disable#创建本地监控组，并去使能STP 功能。

[H3C]mirroring-group 1 local[H3C]stp disable（2）将属于业务vlan10的G1/0/25作为被镜像端口。

[H3C]interface GigabitEthernet1/0/25[H3C-GigabitEthernet1/0/25] port access vlan 10[H3C-GigabitEthernet1/0/25] mirroring-group 1 mirroring-port both（3）用短网线将属于vlan1的“监控口”G1/0/1连接到属于监控vlan30的G1/0/6端口上, 需要注意的是G1/0/1端口所属vlan一定要与后面的G1/0/6等“监控口”不在同一vlan，否则会出现广播风暴。

[H3C]interface GigabitEthernet1/0/1[H3C-GigabitEthernet1/0/1] mirroring-group 1 monitor-port（4）将镜像报文打上监控vlan的tag，在该vlan内转发，否则镜像报文会由于vlan tag与监控vlan不同而被丢弃。

[H3C]interface GigabitEthernet1/0/6[H3C-GigabitEthernet1/0/6] port access vlan 30[H3C-GigabitEthernet1/0/6] qinq enable（5）将多个端口加入监控vlan从而实现多监控口的需求。

H3C各种型号交换机端口镜像配置方法总结一、端口镜像概念：Port Mirror(端口镜像）是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不同方式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

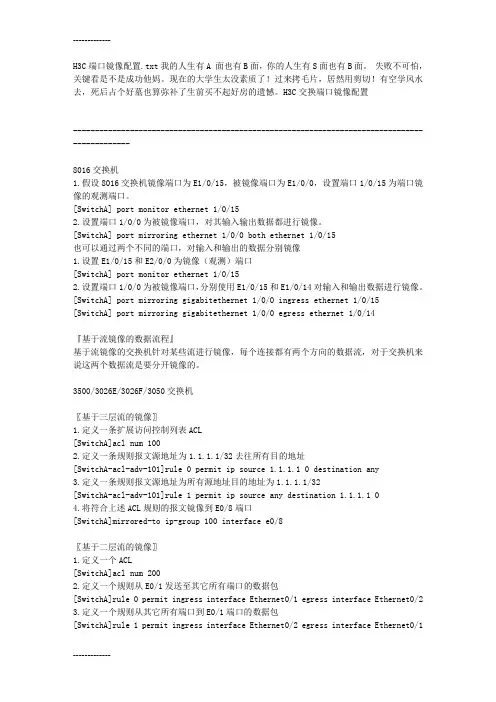

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像（观测）端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，对其输入输出数据都进行镜像。

H3C交换机端口镜像配置方法交换机将数据从一个端口转发至到另一个端口的处理方式称为交换模式。

不少企业使用的交换机是H3C交换机，那么你知道H3C交换机的端口镜像配置方法吗?下面跟yjbys店铺一起来看看吧!一、端口镜像概念：Port Mirror(端口镜像)是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不同方式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像(观测)端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

第1章端口镜像配置1.1 端口镜像简介端口镜像是将指定端口的报文复制一份到镜像目的端口，镜像目的端口会与数据监测设备相连，用户利用这些数据监测设备来分析复制到目的端口的报文，进行网络监控和故障排除。

图1-1 端口镜像示意图1.1.1 端口镜像的分类端口镜像分为本地端口镜像和远程端口镜像两种镜像方式：●本地端口镜像是指将设备的一个或多个端口（源端口）的报文复制到本设备的一个监视端口（目的端口），用于报文的监视和分析。

其中，源端口和目的端口必须在同一台设备上。

●远程端口镜像突破了源端口和目的端口必须在同一台设备上的限制，使源端口和目的端口间可以跨越多个网络设备。

目前，远程端口镜像功能可以穿越二层网络，但无法穿越三层网络。

1.1.2 端口镜像的实现方式端口镜像通过镜像组的方式实现，镜像组可以分为本地镜像组、远程源镜像组和远程目的镜像组。

下面将分别介绍两类端口镜像的实现方式。

1. 本地端口镜像本地端口镜像通过本地镜像组的方式实现。

源端口和目的端口在同一个本地镜像组中，设备将源端口的报文复制一份并转发到目的端口。

2. 远程端口镜像远程端口镜像通过远程源镜像组和远程目的镜像组互相配合的方式实现。

远程端口镜像的应用如图1-2所示。

图1-2 远程端口镜像应用示意图图中各设备的作用如下：●源设备：源端口所在的设备，用户需要在源设备上创建远程源镜像组。

本设备负责将源端口的报文复制一份，然后通过出端口将报文在远程镜像VLAN中进行广播，传输给中间设备或目的设备。

●中间设备：网络中处于源设备和目的设备之间的设备。

本设备负责将镜像报文传输给下一个中间设备或目的设备。

如果源设备与目的设备直接相连，则不存在中间设备。

用户需要确保远程镜像VLAN内源设备到目的设备的二层互通性。

●目的设备：远程镜像目的端口所在的设备，用户需要在目的设备上创建远程目的镜像组。

目的设备收到报文后，比较报文的VLAN ID和远程目的镜像组的远程镜像VLAN是否相同，如果相同，则将该报文通过镜像目的端口转发给监控设备。

华3多型号交换机端口镜像配置方法华3多型号交换机端口镜像配置方法有不少朋友在问华为交换机镜像方面的问题。

通过本人现有的资料和文档，现把各种型号的交换机镜像方法总结一下。

以便各位朋友能够方便查阅！我想在学会配置之前，对于端口镜像的基本概念还是要一定的了解吧！一、端口镜像概念：Port Mirror(端口镜像）是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不**式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像（观测）端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

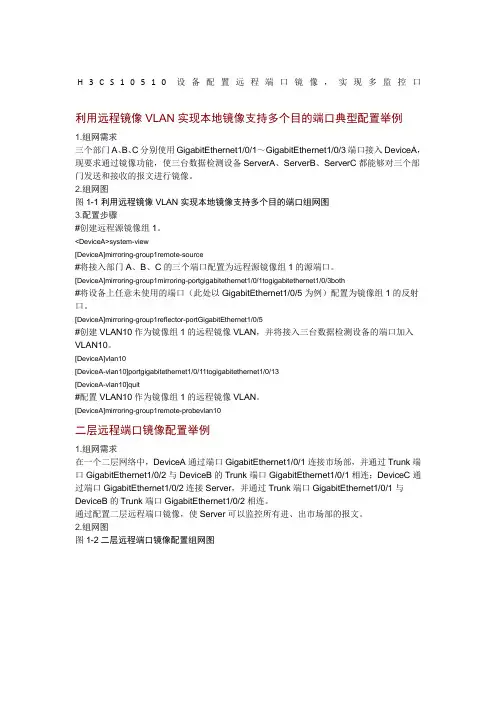

H3C S10510设备配置远程端口镜像，实现多监控口利用远程镜像VLAN实现本地镜像支持多个目的端口典型配置举例1.组网需求三个部门A、B、C分别使用GigabitEthernet1/0/1～GigabitEthernet1/0/3端口接入DeviceA，现要求通过镜像功能，使三台数据检测设备ServerA、ServerB、ServerC都能够对三个部门发送和接收的报文进行镜像。

2.组网图图1-1利用远程镜像VLAN实现本地镜像支持多个目的端口组网图3.配置步骤#创建远程源镜像组1。

<DeviceA>system-view[DeviceA]mirroring-group1remote-source#将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。

[DeviceA]mirroring-group1mirroring-portgigabitethernet1/0/1togigabitethernet1/0/3both#将设备上任意未使用的端口（此处以GigabitEthernet1/0/5为例）配置为镜像组1的反射口。

[DeviceA]mirroring-group1reflector-portGigabitEthernet1/0/5#创建VLAN10作为镜像组1的远程镜像VLAN，并将接入三台数据检测设备的端口加入VLAN10。

[DeviceA]vlan10[DeviceA-vlan10]portgigabitethernet1/0/11togigabitethernet1/0/13[DeviceA-vlan10]quit#配置VLAN10作为镜像组1的远程镜像VLAN。

[DeviceA]mirroring-group1remote-probevlan10二层远程端口镜像配置举例1.组网需求在一个二层网络中，DeviceA通过端口GigabitEthernet1/0/1连接市场部，并通过Trunk端口GigabitEthernet1/0/2与DeviceB的Trunk端口GigabitEthernet1/0/1相连；DeviceC通过端口GigabitEthernet1/0/2连接Server，并通过Trunk端口GigabitEthernet1/0/1与DeviceB的Trunk端口GigabitEthernet1/0/2相连。
