中频电炉原理及维修中频电炉是一种利用电磁感应加热的设备，其原理是通过感应线圈产生的交变磁场来加热金属材料。
中频电炉主要由感应线圈、电源设备、水冷系统和控制系统等部分组成。
在工业生产中，中频电炉被广泛应用于金属熔炼、热处理和锻造等领域。
本文将介绍中频电炉的工作原理和常见故障维修方法。
中频电炉的工作原理。
中频电炉是利用感应加热原理进行加热的设备。
当电源设备供电时，感应线圈内会产生交变磁场，金属材料放置在感应线圈中时，会受到感应电流的影响而产生热量。
这种加热方式具有加热速度快、能耗低、环保等优点，因此在工业生产中得到了广泛应用。
中频电炉的维修方法。
1. 电源故障，当中频电炉出现电源故障时，首先要检查电源线路是否正常，保证电源供应稳定。
其次，需要检查电源设备是否损坏，如果发现电源设备故障，需要及时更换或修理。
2. 感应线圈故障，感应线圈是中频电炉中的重要部件，如果感应线圈出现故障，会导致加热效果不佳甚至无法正常工作。
在维修感应线圈时，需要先检查线圈是否有断裂或短路现象，然后进行修复或更换。
3. 控制系统故障，中频电炉的控制系统包括温度控制、功率控制等部分，如果控制系统出现故障，会导致加热温度不稳定或无法正常控制。
在维修控制系统时，需要检查控制器、传感器等设备是否正常，及时进行调整或更换。
4. 水冷系统故障，中频电炉的水冷系统对于保证设备正常工作起着至关重要的作用，如果水冷系统出现故障，会导致设备过热甚至损坏。
在维修水冷系统时，需要检查水冷设备是否正常运行，及时清洗和更换冷却水。
5. 安全保护故障，中频电炉在工作过程中需要保证安全，如过载保护、漏电保护等功能。
如果安全保护系统出现故障，会影响设备的安全性能。
在维修安全保护系统时，需要检查保护设备是否正常，及时修复或更换故障部件。
维修中频电炉时，需要注意安全操作，确保设备处于停机状态并断开电源后进行维修。
同时，要根据实际情况选择合适的维修方法和工具，确保维修效果。
1吨串联中频炉原理技术与分析（1吨串联可控硅中频炉原理技术与分析）1吨串联中频炉是串联逆变中频电炉，是中频炉感应加热炉，如果配一台中频炉炉体熔炼称为单台1吨串联中频炉。
串联逆变中频炉电源工作原理串联逆变电源为电压源供电，串联逆变电源主回路原理图所示。
1吨串联中频炉逆变电源原理说明电源由三相桥式整流桥和可控硅半桥逆变电路组成，运行时整流桥可控硅全导通，满电压工作。
逆变器主电路由二组可控硅桥臂和二组谐振电容器及电炉线圈组成，半桥逆变电路适用于大功率低频率恒压源逆变器。
逆变桥臂上两个SCR交替导通，任何一只SCR导通一定要在串联负载电流过零之后，即大于SCR关闭时间TOT之后，触发导通，如图5，6所示逆变器负载波形图，当SCR电流过零后，与其并联的反向二极管导通，其反向压降把SCR关闭，之后另一臂SCR才能触发导通，逆变器的输出工作频率为300—400Hz，工作频率越高，输出功率越大。
图5为逆变器触发脉冲和负载波形图，把可控硅视为理想开关，瞬时导通和关断，电感L和电阻R串联，等效于炉体的负载，触发脉冲频率略低于负载谐振频率f。
半桥逆变器工作电流流动路经的描述逆变运行时，电流通过逆变器和炉体线圈L的路径，逆变器的工作波形如图7所示，逆变工作前恒定直流电压Ud为电容C1、C2均分，各充电至1／2Ud，均为上正下负电压，当t=to时SCRl被触发导通，电容C1电荷通过SCRl-Lf-Rf -C1下端放电，另一路是使C2充电，+Ud由CF上端-SCRl-Lf-Rf-C2-CF下端，这二路都是同一谐振电路的一部份，由于C1=C2，因而两路的工作频率相同，等于C=C1+C2，Lf-Rf组成的谐振频率。
当t=t1时C1放电结束，C1电压为零，C2上电压必定充电到Ud，因为CF两端电压恒定，其值等于C1和C2电压之和，此时流过负载线圈的电流为最大，I=I1+I2，由于在炉体线圈中储蓄的磁场能量作用下，继续维持上述两路电流流动，使电容C1反向充电，下正上负，而C2则从Ud值继续升高，直到t=t2时，磁场能量降至零，线圈Lf电流I=0，这时C1上反压和C2上正向电压都达到最大值，到此流过炉体线圈的电流为半个正弦波周期。

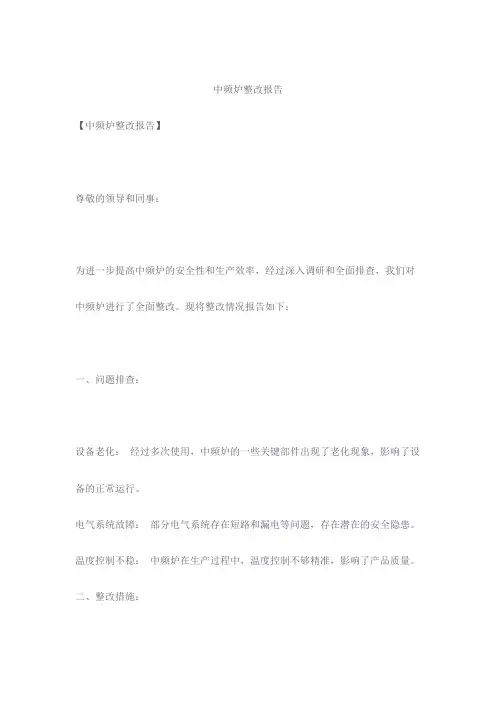

中频炉整改报告
【中频炉整改报告】
尊敬的领导和同事：
为进一步提高中频炉的安全性和生产效率，经过深入调研和全面排查，我们对中频炉进行了全面整改。
现将整改情况报告如下：
一、问题排查：
设备老化：经过多次使用，中频炉的一些关键部件出现了老化现象，影响了设备的正常运行。
电气系统故障：部分电气系统存在短路和漏电等问题，存在潜在的安全隐患。
温度控制不稳：中频炉在生产过程中，温度控制不够精准，影响了产品质量。
二、整改措施：
设备更换升级：对中频炉的关键部件进行了更换升级，确保设备性能符合标准。
电气系统维护：对电气系统进行了全面维护，修复了短路和漏电问题，提高了系统的稳定性。
温度控制优化：对温度控制系统进行了优化，引入先进的控制技术，提高了温度控制的精准度。
三、整改效果：
设备运行稳定：经过整改后，中频炉的设备运行更加稳定，减少了故障发生的频率。
安全隐患解除：电气系统的维护和优化大大减少了安全隐患，提升了工作场所的安全性。
产品质量提升：温度控制的优化使得生产过程更加精准，产品的质量得到了提升。
四、下一步计划：
持续监测：建立定期检查和维护制度，确保中频炉设备的长期稳定运行。
人员培训：对操作人员进行培训，提高其对设备运行情况的监测和处理能力。
更新技术：随着科技的发展，及时更新中频炉的技术，保持其在行业中的竞争力。
感谢领导的支持和同事们的共同努力，相信通过整改，中频炉的工作将更加安全高效。
敬请审阅。
中频炉的使用调试与技术参数主要介绍了中频炉的技术参数,电路原理,调试要点,对工程技术人员具有指导意义。
中频炉的使用调试、使用、保养1、系统特点与技术新一代可控硅变频装置、高速节能熔炼炉、保温炉等加热系统吸取了国内外最新技术成果，在实际使用中各项指标均领先国内同行并接近国际先进水平，因此得到用户一致赞誉。
可控硅中频变频装置是将50HZ交流电，变为单向中频交流的静止变频器，配感应熔炼炉可融化各种金属，配中频变压器可实现金属零件淬火，配感应透热炉可加热金属，所以广泛用于锻造、冶炼、精铸、热处理、弯管、焊接等行业。
本装置噪声低、效率高、耗电省、操作简便、干扰小、使用该产品可提高加工工件质量、节约原材料和能源、减轻劳动强度、改造生产环境、经济效益显著提高，这就是用户对中频装置的具体要求。
技术保障措施：（1）中频电源控制电源引进、消化、吸收国内外先进电子线路，在负载快速变化下能可靠稳定输出电流、电压，热别是加热系统能实现恒功率输出，保证加热体温度均匀，达到产品的质量要求。
双闭环控制电路：有过电压、过电流、限压限流、缺相、欠压、欠水压、超前角自动变换、相序自动识别等功能。
（2）保护封锁电路采用快速反馈双闭环控制，在负载短路、开路等情况下，都能可靠保护可控硅元件，无需校相序。
使用过本厂设备的用户一致反映，在正常使用情况下，在开始两年内基本不坏可控硅，这也是本厂产品畅销的原因之一。
（3）采用恒功率零压启动控制方式，启动可靠，在轻载、重载、满炉、冷钢等情况下均可靠启动。
（4）中频炼钢采用快速熔炼法，缩短熔炼时间、提高单产，降低电耗和重要元素烧毁。
新线路采用700v~1000v进线电压，在同样功率时电流大大减少，降低了损耗，再加之超前角自动变换，自动调节最佳功率因数，降低无功损耗，达到高效节能目的。
我厂生产的1T、2T、3T电炉能保证1个小时内融化一炉，1T以下电炉能做到30―60分钟熔化一炉，比国内传统中频炉每吨耗电省10―20%。
中频感应炉技术参数
摘要：
1.中频感应炉简介
2.中频感应炉的标准
3.中频感应热处理工艺参数的确定
4.中频感应炉的工作原理
5.中频感应炉的应用领域
正文：
一、中频感应炉简介
中频感应炉是一种将工频50HZ交流电转变为中频（300HZ以上至1000HZ）的电源装置。
它通过整流将三相工频交流电变成直流电，再将直流电变为可调节的中频电流。
中频电流在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，从而在金属材料中产生很大的涡流。
二、中频感应炉的标准
虽然中频感应炉属于非标准电磁感应加热设备，但其设计制造仍有相应的标准可供参考。
我国针对中频感应炉生产制造制定了国标和部颁标准，如
GB10067.3-88、GB10066.1-88、GB10066.2-88、GB10066.3-88等。
三、中频感应热处理工艺参数的确定
中频感应热处理工艺参数的确定需考虑工件硬化层深度要求、设备能力（频率、功率大小）、材料及工件需淬火面积等因素。
具体的工艺参数要经过试验后才能真正确定下来。
四、中频感应炉的工作原理
中频感应炉利用中频电源建立中频磁场，使铁磁材料内部产生感应涡流并发热，达到加热材料的目的。
其工作原理主要包括电磁感应、涡流产生、热量传递等环节。
五、中频感应炉的应用领域
中频感应炉在机械、冶金、化工等行业具有广泛的应用，主要用于熔炼、透热、保温、高频淬火等领域。
其设备体积小、重量轻、效率高、耗电少、熔化升温快、炉温易控制等优点，使其成为现代工业生产中不可或缺的加热设备。
综上所述，中频感应炉作为一种先进的加热设备，在各个领域具有广泛的应用。
中频炉可控硅的作用
中频炉可控硅是一种电子器件，主要用于调节电路中的电流大小和流向。
可控硅在中频炉的工作过程中起着重要的作用，主要表现在以下几个方面：
1. 电流和功率控制：可控硅能够调节中频炉的输出电流和功率，实现电料同步、电流平稳、电压流失小、反应敏捷等特点，保证中频炉的高效率运行。
2. 高输出电流：可控硅的输出电流高，能够满足中频炉输入电能的需求，保证中频炉电力的稳定输出，从而实现产品的稳定加热。
3. 快速响应：可控硅具有极快的响应速度，能够在很短的时间内做出调节响应动作，保证中频炉的稳态和动态特性的平衡。
4. 反应灵敏：可控硅的反应灵敏，进而确保中频炉电路的稳定性和可靠性，保证生产线的正常运转。
此外，可控硅还具有负载适应能力较强、负载能力强、设有自动重复启动电路、具有各种保护功能等特点，可以提高中频炉的工作效率和稳定性，延长设备使用寿命，降低维护成本。
总之，中频炉可控硅在中频炉的工作过程中起着至关重要的作用，是实现中频炉高效、稳定、可靠运行的关键元器件之一。
中频感应炉技术参数摘要：1.中频感应炉技术参数概述2.中频感应炉的主要技术参数3.中频感应炉的技术标准4.中频感应炉的正常运行条件5.中频感应炉的供水要求6.闭式冷却塔的特点正文：中频感应炉技术参数中频感应炉是一种常见的电炉设备，其工作原理是通过中频电流在感应圈中产生磁场，进而使坩埚内的金属炉料产生感应电势，从而产生热量，实现对金属的熔化和加热。
中频感应炉技术参数主要包括以下几个方面：一、中频感应炉技术参数概述中频感应炉的技术参数主要包括功率、频率、感应器配置等。
例如，一台中频加热炉的总功率为1000kw，标称频率为500hz，配置感应器。
二、中频感应炉的主要技术参数1.功率：中频感应炉的功率决定了其加热能力，一般而言，功率越大，加热能力越强。
2.频率：中频感应炉的频率决定了其加热效率，频率越高，加热效率越高。
3.感应器：感应器是中频感应炉的核心部件，其质量直接影响到加热效果。
三、中频感应炉的技术标准中频感应炉的设计制造应符合一系列国标和部标技术标准，如GB10067.3-88《电热设备基本技术条件—感应电热设备》、GB10063.3-88《电热设备的试验方法—无芯感应电炉》等。
四、中频感应炉的正常运行条件中频感应炉的正常运行条件包括环境、供电、供水等方面。
例如，环境要求海拔不超过1000m，环境温度在5～40 之间，相对湿度不大于90%(25 时)，周围没有导电尘埃、爆炸性气体及能损坏金属和绝缘的腐蚀性气体，没有明显的振动和颠簸。
供电要求主电路供电电压660V 50Hz，波动不大于生5%，三相不平衡度不大于5%。
控制系统供电电压380V、220V，波动不大于5%。
主电路和控制系统供电电压必须为正弦波，波形畸变不大于10%。
供水要求冷却水系统电气部分采用风- 水型闭式冷却塔。
五、中频感应炉的供水要求中频感应炉的供水要求主要包括水质和供水方式。
水质要求为软水，不结水垢。
供水方式一般采用闭式冷却塔，这种冷却方式不用挖水池，现场使用只需将接口与需冷却的设备进行连接即可，不需增加其它辅助设备。

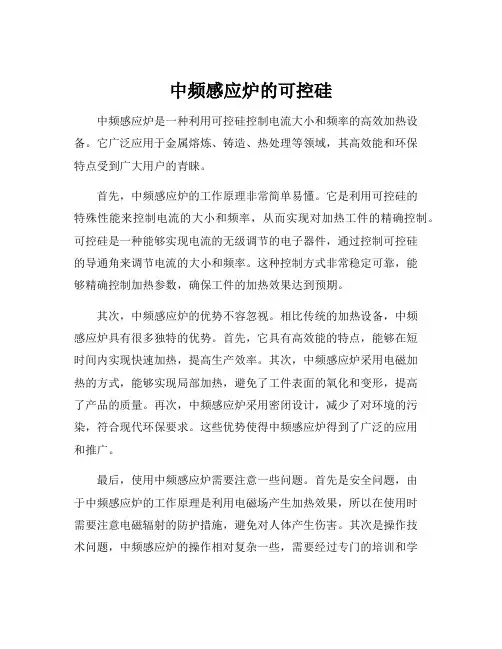

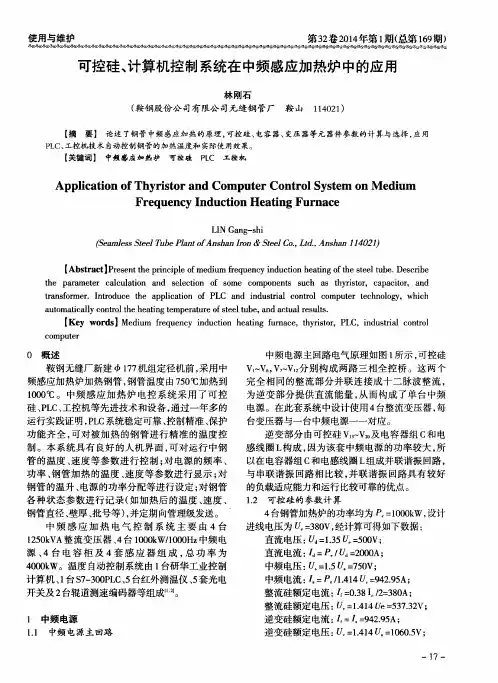

中频感应炉的可控硅中频感应炉是一种利用可控硅控制电流大小和频率的高效加热设备。
它广泛应用于金属熔炼、铸造、热处理等领域，其高效能和环保特点受到广大用户的青睐。
首先，中频感应炉的工作原理非常简单易懂。
它是利用可控硅的特殊性能来控制电流的大小和频率，从而实现对加热工件的精确控制。
可控硅是一种能够实现电流的无级调节的电子器件，通过控制可控硅的导通角来调节电流的大小和频率。
这种控制方式非常稳定可靠，能够精确控制加热参数，确保工件的加热效果达到预期。
其次，中频感应炉的优势不容忽视。
相比传统的加热设备，中频感应炉具有很多独特的优势。
首先，它具有高效能的特点，能够在短时间内实现快速加热，提高生产效率。
其次，中频感应炉采用电磁加热的方式，能够实现局部加热，避免了工件表面的氧化和变形，提高了产品的质量。
再次，中频感应炉采用密闭设计，减少了对环境的污染，符合现代环保要求。
这些优势使得中频感应炉得到了广泛的应用和推广。
最后，使用中频感应炉需要注意一些问题。
首先是安全问题，由于中频感应炉的工作原理是利用电磁场产生加热效果，所以在使用时需要注意电磁辐射的防护措施，避免对人体产生伤害。
其次是操作技术问题，中频感应炉的操作相对复杂一些，需要经过专门的培训和学习，掌握相关的操作技巧和安全知识。
此外，中频感应炉还需要定期进行维护和保养，以确保设备的正常运行和安全使用。
总之，中频感应炉的可控硅是一项非常重要的技术，它的应用范围广泛，具有高效能和环保的特点。
在使用中频感应炉时，我们应该充分了解它的工作原理和优势，注意解决安全问题，掌握操作技术，并定期进行维护保养。
相信在不久的将来，中频感应炉将会得到更广泛的应用和推广，为各行各业的发展做出更大的贡献。

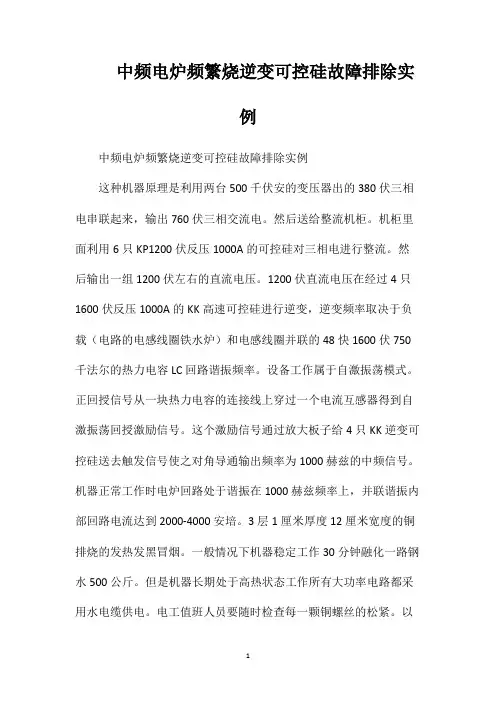

中频电炉频繁烧逆变可控硅故障排除实例中频电炉频繁烧逆变可控硅故障排除实例这种机器原理是利用两台500千伏安的变压器出的380伏三相电串联起来，输出760伏三相交流电。
然后送给整流机柜。
机柜里面利用6只KP1200伏反压1000A的可控硅对三相电进行整流。
然后输出一组1200伏左右的直流电压。
1200伏直流电压在经过4只1600伏反压1000A的KK高速可控硅进行逆变，逆变频率取决于负载（电路的电感线圈铁水炉）和电感线圈并联的48快1600伏750千法尔的热力电容LC回路谐振频率。
设备工作属于自激振荡模式。
正回授信号从一块热力电容的连接线上穿过一个电流互感器得到自激振荡回授激励信号。
这个激励信号通过放大板子给4只KK逆变可控硅送去触发信号使之对角导通输出频率为1000赫兹的中频信号。
机器正常工作时电炉回路处于谐振在1000赫兹频率上，并联谐振内部回路电流达到2000-4000安培。
3层1厘米厚度12厘米宽度的铜排烧的发热发黑冒烟。
一般情况下机器稳定工作30分钟融化一路钢水500公斤。
但是机器长期处于高热状态工作所有大功率电路都采用水电缆供电。
电工值班人员要随时检查每一颗铜螺丝的松紧。
以防止出现接触不良打火烧毁可控硅。
因为一块硅价格在1000元左右。
10月24日下午我接到伟业老板电话：一会去车接你过来看看设备，最近今天连续频繁的烧毁了十多只KK逆变可控硅。
值班电工检查了几天无可奈何了。
韦总找我是有原因的在2000年本地有109家铸钢厂。
设备来自北京清华，西安原子能，无锡后涉侨等多家设备。
红红火火的成了中国有名的铸钢之乡，也是地条钢垃圾钢材的产地。
当时我在供销系统维修家电被委派到厂家培训学习机器设备原理与维修。
回来后成为供销系统的兼职维修工。
后来我和9家工厂签订了私下维修合同，接触好多厂家设备和使用中遇到难题。
这次到了伟业厂子，仔细询问了电工使用中问题。
发现此次烧毁可控硅没有什么规律。
平时维护的地方均已检查了多便。
