中央空调通风管道阀门的选型设计

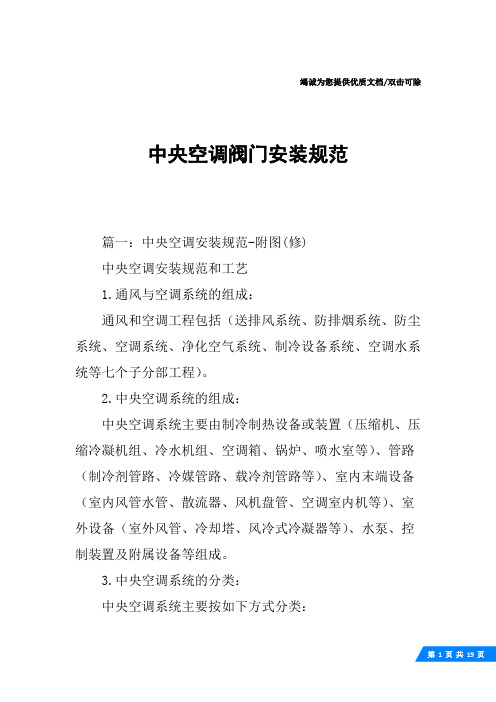

竭诚为您提供优质文档/双击可除中央空调阀门安装规范篇一：中央空调安装规范-附图(修)中央空调安装规范和工艺1.通风与空调系统的组成：通风和空调工程包括（送排风系统、防排烟系统、防尘系统、空调系统、净化空气系统、制冷设备系统、空调水系统等七个子分部工程）。

2.中央空调系统的组成：中央空调系统主要由制冷制热设备或装置（压缩机、压缩冷凝机组、冷水机组、空调箱、锅炉、喷水室等）、管路（制冷剂管路、冷媒管路、载冷剂管路等）、室内末端设备（室内风管水管、散流器、风机盘管、空调室内机等）、室外设备（室外风管、冷却塔、风冷式冷凝器等）、水泵、控制装置及附属设备等组成。

3.中央空调系统的分类：中央空调系统主要按如下方式分类：(1)按空气处理设备的集中程度分(2)按承担负荷的介质来分(3)按空调系统的用途分(4)按对建筑物内空气来源分其他的分类方法有：按风量是否固定分：定风量系统、变风量系统按风管内空气流速分：低速系统（20～30m/s）按用途分：工艺性空调、舒适性空调按系统精度分：一般性空调、恒温恒湿空调按运行时间分：全年性空调、季节性空调按使用场所分：大型工民建筑用空调、商用空调、户式空调4.变流量系统（VRV）变制冷剂流量的VRV空调系统，实质上是由制冷压缩机、冷凝器、电子膨胀阀、蒸发器、其他阀门和管路构成的环状管网系统。

4.1变流量系统组成变流量系统一般分为以下几种：（1）由室外机和多个室内机组成，室外机由压缩机、外侧换热器和其他制冷附件组成，室内机由风机、室内侧换热器组成；（2）制冷剂管路连接室外机和室内机，长度可达50～125m，落差可达30～50m；（3）智能控制系统可进行单独控制或分区集中控制。

4.2变流量系统特点（1）优点：各房间可以独立调节温度，且控制精确，变流量调节能效比较高。

（2）缺点：控制系统复杂，制冷剂管路较长易泄漏，对管材、制造安装工艺要求高；机组存在回油、回液等技术问题。

5.中央空调的安装规范中央空调历来就有“三分质量，七分安装”的说法，不论是工程项目还是别墅家装，如果中央空调的安装不合格那么后续会带来很多的麻烦，今天给大家讲讲中央空调安装验收标准，希望能给大家带来更多的帮助。

中央空调冷冻水系统压差旁通阀的选型与计算为保证中央空调冷冻水系统中冷水机组的流量基本恒定；冷冻水泵运行工况稳定，一般采用的方法是：负荷侧设计为变流量，控制末端设备的水流量，即采用电动二通阀作为末端设备的调节装置以控制流入末端设备的冷冻水流量。

在冷源侧设置压差旁通控制装置以保证冷源部分冷冻水流量保持恒定，但是在实际工作中，由于设计人员往往忽视了调节阀选择计算的重要性，在设计过程中，一般只是简单的在冷水机组与用户侧设置了旁通阀，其旁通管管径的确定以及旁通调节阀的选择未经详细计算，这样做在实际运行中冷水机组流量的稳定性往往与设计有较大差距，旁通装置一般无法达到预期的效果，为讲来的运行管理带来了不必要的麻烦，本文就压差旁通调节阀的选型计算方法结合实际工程做一简要分析和说明。

01、压差旁通调节装置的工作原理压差调节装置由压差控制器、电动执行机构、调节阀、测压管以及旁通管道等组成，其工作原理是压差控制器通过通过测压管对中央空调系统的供回水管的压差进行检测，根据其结果与设定压差值的比较，输出控制信号由电动执行机构通过控制阀杆的行程或转角改变调节阀的开度，从而控制供水管与回水管之间旁通管道的冷冻水流量，最终保证系统的压差恒定在设定的压差值。

当系统运行压差高于设定压差时，压差控制器输出信号，使电动调节阀打开或开度加大，旁通管路水量增加，使系统压差趋于设定值；当系统压差低于设定压差时，电动调节阀开度减小，旁通流量减小，使系统压差维持在设定值。

02、选择旁通调节阀应考虑的因素调节阀的口径是选择计算时最重要的因素之一，调节阀选型如果太小，在最大负荷时可能不能提供足够的流量，如果太大又可能经常处于小开度状态，调节阀的开启度过小会导致阀塞的频繁振荡和过渡磨损，并且系统不稳定而且增加了工程造价。

通过计算得到的调节阀应在10％－90％的开启度区间进行调节，同时还应避免使用低于10％。

另外，安装调节阀时还要考虑其阀门能力PV（即调节阀全开时阀门上的压差占管段总压差的比例），从调节阀压降情况来分析，选择调节阀时必须结合调节阀的前后配管情况，当PV值小于0.3时，线性流量特性的调节阀的流量特性曲线会严重偏离理想流量特性，近似快开特性，不适宜阀门的调节。

第一章设计参考规范及标准 (4)一、通用设计规范： (4)二、专用设计规范： (4)三、专用设计标准图集： (5)第二章设计参数 (5)For personal use only in study and research; not for commercial use一、商业和公共建筑物的空调设计参数ASHRAE (5)二、舒适空调之室内设计参数日本 (6)三、新风量 (7)1、每人的新风标准ASHRAE (7)2、最小新风量和推荐新风量UK (8)3、各类建筑物的换气次数UK (8)4、各场所每小时换气次数 (8)4、每人的新风标准UK (9)5、考虑节能的基本新风量（1/s人）(日本) (9)6、办公室环境卫生标准日本 (10)7、民用建筑最小新风量 (10)第三章空调负荷计算 (13)一、不同窗面积下，冷负荷之分布% (13)二、负荷指标（估算）（仅供参考） (13)三、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表 (14)四、按建筑面积冷指标进行估算建筑面积冷指标 (15)五、建筑物冷负荷概算指标香港 (16)六、各类建筑物锅炉负荷估算W/m3℃ (17)七、热损失概算W/m℃ (17)八、冷库冷负荷概算指标 (18)第四章风管系统设计 (18)一、通风管道流量阻力表 (18)1、缩伸软管摩擦阻力表 (18)2、镀锌板风管摩擦阻力表 (18)二、室内送回风口尺寸表 (21)1、风口风量冷量对应表 (21)2、不同送风方式的风量指标和室内平均流速ASHRAE (22)三、室内风管风速选择表 (22)1、低速风管系统的推荐和最大流速m/s (22)2、低速风管系统的最大允许速m/s (23)3、通风系统之流速m/s (23)四、室内风口风速选择表 (23)1、送风口风速 (23)2、以噪音标准控制的允许送风流速m/s (24)3、推荐的送风口流速m/s (24)4、送风口之最大允许流速m/s (24)5、回风口风速 (24)6、回风格栅的推荐流速m/s (25)7、百叶窗的推荐流速m/s (25)8、逗留区流速与人体感觉的关系 (25)9、顶棚散流器送风量 (25)10、侧送风口送风量 (26)五、室内风口的简单布置 (28)1、送风口布置间距 (28)2、标准型号风盘所接散流器的尺寸表-办公室 (28)3、散流器布置 (28)4、空调房间允许最大送风温差℃ (29)5、工艺性空气调节空调房间允许最大送风温差 (29)6.1、厨房通风问题 (29)6.2如何确定厨房的通风量 (30)6.3厨房通风设计中的几个问题 (31)7、消声器、静压箱总结 (34)8.风管贴吸音材料风道的衰减量（日本） (35)9.风管的自然衰减量（只有直风道dB/m，其它都是dB） (36)六、防排烟设计 (36)第五章管道系统设计 (40)一、空调管路系统的设计原则 (40)二、管路系统的管材 (41)三、供回水总管上的旁通阀与压差旁通阀的选择 (42)四、空调水系统管径的确定 (43)五、冷冻水泵扬程估算方法 (45)1、水泵扬程简易估算法 (45)2、冷冻水泵扬程实用估算方法 (46)3、水泵扬程设计 (47)六、冷却水系统的设计 (47)1、冷却水系统的补水量 (48)2、冷却水循环系统设计中应注意的几个问题： (48)七、冷凝水管道设计 (49)八、分汽缸、分水器、集水器尺寸的确定 (50)九、膨胀水箱的容积计算 (52)十、空压管道管径选择表 (54)十一、空调水处理系统 (55)十二、保温 (55)十三、阀门选用 (56)第六章空调设备选型 (57)一、机组选型 (57)二、机组选型案例 (58)三、辅助设备 (59)1、冷却塔 (59)3、热泵中央空调系统水量计算 (60)4、冷冻水和冷却水流量估算 (61)5、设备水压力降估算（日本） (61)6、制冷机冷却水量估算表 (61)第七章自控系统设计 (61)第八章材料、设备资料 (62)一、钢板和铝板的厚度和重量ASHRAE (62)二、角钢和角铝的规格和重量ASHRAE (62)三、计算单位换算 (62)四、常用液体的密度（单位：103千克/米3，未注明者为常温下） (64)五、空气调节常用计算公式 (65)六、钢材理论重量计算 (67)七、专业英语 (68)第九章耗电量、机房面积 (82)1、水源热泵系统设备耗电量比例 (82)2、医院耗电量比例 TRANE (82)3、各种系统分项造价占总造价的百分率%（近似） (82)4、冷水机组和附属设备估算（△t=5℃） (82)5、空调面积占建筑面积比例 (83)6、空调机房建筑面积概算指标 (83)7、空调设备所占的建筑面积百分率% (84)8、设备层布置原则： (84)第十章参考实例 (85)第十一章暖通空调中存在的问题及解决办法、图纸要求 (85)一、贯彻执行暖通设计规范、标准方面存在的问题 (85)1.1 室内外空气计算参数不符合规范要求 (85)1.2 供暖热负荷计算有漏项和错项 (85)1.3 卫生间散热器型式选择不妥 (85)1.4 楼梯间散热器立、支管未单独配置 (85)1.5 供暖管道敷设坡度不符合规范要求 (85)1.6 厨房操作间通风存在问题 (86)1.7 膨胀水箱与热(冷)水系统的连接不符合规范要求 (86)1.8 通风空调系统防火阀的设置不符合规范要求 (86)1.9 防烟楼梯间前室送风口风量的确定有问题 (86)1.10 误将防烟分区排风量的计算混同于排烟风机风量的计算 (86)1.11 高层建筑排烟系统排烟口选型不当 (87)二、在工程设计中存在的问题 (87)2.1 供暖入口设置过多 (87)2.2 供暖系统设计不合理 (87)2.3 排风系统设计不合理 (87)2.5 厕所采用风机盘管时未加新风 (88)2.6 平衡阀的设置与口径选择存在问题 (88)2.7 系统分区不当造成失败 (88)2.8、双风机系统设计问题 (89)2.9 送回风管布置不好 (90)3.0 排气系统设计诸问题 (91)三、设计图纸方面存在的问题 (92)3.1 设计说明内容不完整 (92)3.2 平面图深度不够，有些应该绘制的内容遗漏 (92)3.3 系统图深度不够 (92)3.4 锅炉房设计过于简化 (93)3.5 计算书内容不全甚至全部空白 (93)3.6 暖通空调设备未编号列表表示，图画繁杂不清 (93)3.7 平面图、剖面图、系统图不一致 (93)3.8 设计图纸与计算书不一致 (93)四、问题原因及克服方法 (93)五、施工图设计深度要求 (94)设计说明、施工说明、图例和设备表 (94)设备平面图 (94)剖面图 (94)通风、空调、制冷机房平面图 (95)通风、空调、制冷机房剖面图 (95)暖通设计中的系统图、立管图 (95)详图 (95)计算书（供内部使用，备查） (95)第一章设计参考规范及标准中央空调主要参考以下的规范及标准：一、通用设计规范：1．《采暧通风及空气调节设计规范》（ GBJI19-87）2．《采暖通风及至气调节制图标准》（GBJ114－88）3．《建筑设计防火现范》（GBJ116－87）4、《高层民用建筑设计防火现他》（ GBJ0045－95）5．《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）二、专用设计规范：1、《宿舍建筑设计规范》（JGJ36-87）2、《住宅设计规范》（GB50096-99）3．《办公建筑设计规范》（JG67－89）4、〈旅馆建筑设计规范〉（JGJ67-89）5．《旅游旅馆建筑热土与空气调节节能设计标准》（GB50189-93）6、其它专用设计规范三、专用设计标准图集：1．《暖通空调标准图集》2．《暖通空调设计选用手册》（上、下册）3、其它有关标准第二章设计参数一、商业和公共建筑物的空调设计参数ASHRAE二、舒适空调之室内设计参数日本三、新风量1、每人的新风标准ASHRAE2、最小新风量和推荐新风量UK3、各类建筑物的换气次数UK4、各场所每小时换气次数依人数计算换气量4、每人的新风标准UK5、考虑节能的基本新风量（1/s人）(日本)6、办公室环境卫生标准日本7、民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间内二氧化碳浓度小于0.1%。

暖通空调自控系统中调节阀口径的选择刘克华,张宁(南京禄口国际机场,江苏南京210029)摘要:在暖通空调(HV AC)系统的自动化控制中,调节阀口径大小的选择会直接影响到自控系统的调节特性,从而影响到空调系统的节能效果和设备运作效率。

文章以南京禄口机场物流中心空调自控系统为例,介绍如何选择空调自控系统中阀门口径。

关键词:调节性能;流量系数;流量特性;阀门口径当今社会,在日益普及的楼宇设备自动化控制系统中,暖通空调系统的自动化控制占有相当重要的地位。

而在暖通空调系统的自动化控制中,则重点又是通过调节阀来控制介质的流量、压力及液位等参数。

1 空调自控系统中阀门口径选择的重要性及方法空调自控系统中,选择调节阀口径的目的,是要使调节阀和换热盘管组合在一起工作,产生一个合理的组合线性特性,使系统调节能按照设计要求进行有效地控制。

在通常的设计中,设计者出于对系统的最大负荷或者出于留有余量的考虑,选择偏大口径是很普遍的,往往就直接选择调节阀口径与空调机组冷热水管道的管径一致,或者简单地相对管径缩小一级口径。

这些随意性的设计不仅造成投资浪费,同时降低了系统的调节品质,影响系统的寿命。

就阀门口径的选择而言,过大会使调节性能变差,易使系统受到冲击和振荡,并且投资成本也会增加。

而口径过小的阀门固然对控制而言更有效,但一方面达不到系统的容量要求,另一方面阀门将需要通过系统提供较大的供回水压差以维持足够的流量,加重循环水泵的负荷,阀门本身也容易受到损害,缩短使用寿命。

因此,在前期设计时选择适当的调节阀口径,对日后系统的正常运转是非常重要的环节。

调节阀口径的选择和确定主要是依据阀的流通能力即流量系数。

流量系数为流量计算时使用的系数,现在使用的符号较杂,美国、日本多用Cv这个符号,欧洲多用Kvs表示,而国际标准应该是Kv,Kv也是我国调节阀传统使用的流量系数代号。

Cv与Kv的关系为:Cv=11167Kv,而Kv和Kvs是相当的。

风机盘管选型及应用手册风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用用户的需求。

可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。

根据国标GB/T19232《风机盘管机组》机组命名表示方法如下：可选配件：电动二通阀二通阀电动阀是中央空调系统配套产品，由驱动器与阀体两部分组成，电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，以实现温度的自动调节。

电动三通阀电动三通阀适用于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。

它通过改变水流量来调节、控制室内温度，是一种经济节能产品。

Y形过滤器Y形过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。

球阀球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。

球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

系统原理图：卧式暗装风机盘管机组，它是由小型通风机、电动机和盘管（空气换热器）等组成的空调末端装置之一。

盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却去湿或加热来调节室内的空气参数。

机组内部的电机多为单向电容调速电机，可以通过调节电机输入电压使风量分为高、中、低三档，因而可以相应地调节机组的供冷（热）量。

机组结构：机组选型：选型注意事项：a、风机盘管国家标准的要求：风机盘管机组标准中规定了风机盘管的各项性能指标，现将部分内容摘录如下。

风机盘管机组标准主要性能指标：b、风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。

空调系统设计流程解析空调设计主要包含了空气调节系统中的冷剂系统，风系统，水系统。

每个系统在空调系统中都有各自的作用，其设计也各有特点。

1.冷冻水系统主要起着载冷的作用，将冷水机制取的冷水运送至水系统末端，末端将冷冻水与室内空气进行换热，从而实现制冷。

2.冷剂系统是将冷凝器出口侧的高压液体运送至末端，制冷剂在末端经节流器后气化，依靠气化吸热制冷再与室内空气进行换热。

3.风系统是将经过处理的冷空气均匀的送到各区域，为房间降温的作用，它直接影响空调系统的舒适性。

空调系统设计流程：确定建筑类型及用途→房间冷负荷计算→空调水/冷剂系统设计→空调风系统设计。

根据用途、规模、能源状况、机房面积、初期投入及运行费用、舒适性确定中央空调系统类型。

房间冷负荷计算：通过围护结构得热量及其形成的冷负荷；通过透明围护结构进入的太阳辐射热量；人体散热量；照明散热量；设备、器具、管道、及其他内部热源的散热量；食品和物料的散热量；渗透空气带入的热量；伴随各种散湿过程产生的潜热量。

冷负荷计算：通过围护结构得热量及其形成的冷负荷→通过围护结构得热量及其形成的冷负荷，主要包括楼板及外墙。

可根据传热公式Q=KFΔt г-ε计算出围护结构的逐时负荷。

通过透明围护结构进入的太阳辐射热量→通过外窗进入室内的得热量有瞬变传热得热和日射得热量两部分。

根据传热公式Q=KFΔt г，传热公式Qc=Xg·Xd·Cs·Cn·Jj.г算出围护结构的逐时负荷。

人体散热量→人体散热量与性别、年龄、衣着、劳动强度等有关系。

照明散热量→照明散热量与照明系统的功率有关，灯具的光能主要转化为热能。

设备、器具、管道、及其他内部热源的散热量→试建筑用途，布置等而定。

部分民用建筑空调冷负荷的估算指标水系统设计：水系统可分为冷冻水系统及冷却水系统。

冷冻水系统是直接供应末端实现制冷目的的系统，一般以供水7℃，回水12℃进行设计。

冷冻水系统的设计主要包括以下几点：末端布置，冷水机组选型，水泵的选型，管道的选型，阀门及附件的配置。

暖通空调阀门选型原则暖通空调阀门选型原则暖通空调阀门一般都用到水泵出口处，还有管道地方都会有阀门，种类很多，截止阀、止回阀、蝶阀比较常用，还有一般像管道进房间之前都会有阀门，不同的阀门功能不同，摆放位置也不同，看认真的工况及阀门性能，还是看看规范。

暖通空调系统中常用水阀的种类及特性.暖通空调的应用，使得人们的生活和生产环境得以改善，但是在实际应用中对暖通空调的运行和调试中却不尽人意，究其原因，暖通空调系统建设的各个阶段都影响着其性能，系统调试对这些阶段来说具有紧要的意义，会对系统的运行有侧紧要的影响，本文基于此对暖通空调系统的管理进行相关探讨。

1.暖通空调阀门选型原则设计阶段设计阶段对系统调试的影响是很显著的。

系统的设计以及负荷计算等都会影响到系统的调试。

由于设计失误而造成的失误使得调试中碰到的问题无法解决，因此，要在设计阶段进行解决相关问题。

1.1暖通空调阀门选型原则暖通专业和楼宇自控专业的协作暖通空调设计师依据设定的把握原理，在楼宇自动把握工程师的协作下，对室内温度进行温湿度设置，并以此要求的模式来进行运行。

一般而言，暖通空调把握是不会消失什么问题的，但是当系统对室内环境有着比较*的要求时，就应当在各个方面予以相关的留意，比如在对温湿度有相关把握要求时候，风机有很多用途时对风管的阀门进行把握时具有不同的要求等。

这时候暖通设计师应当把把握原理很直白的表述并应用到实际中。

此时，楼宇工程师应当对实际工程进行深化的分析和讨论，对设计图进行相关分析和理解，以编写相关的设计程序，对实际中实施过程消失的相关问题要尽快反馈和记录和调整。

除此之外，在把握原理图中应对室外温湿度传感器的位置等测量点进行清楚的说明。

闸阀：闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上重要作为切断介质用，即全开或全关使用。

一般，闸阀不行作为调整流量使用。

它可以适用低温压也可以适用于高温高压，并可依据阀门的不同材质。

但闸阀一般不用于输送泥浆等介质的管路中。

暖通阀门选型技巧暖通阀门是暖通系统中的重要部件，用于调节和控制流体的流量和温度，确保系统的正常运行。

正确选择和使用合适的暖通阀门对于系统的性能和效果至关重要。

下面将介绍一些暖通阀门选型的技巧和注意事项。

选择合适的阀门类型。

根据系统的需求和工作条件，可以选择不同类型的阀门，如截止阀、调节阀、平衡阀等。

截止阀用于关闭和打开管路，调节阀用于调节流量和温度，平衡阀用于平衡不同管路的流量。

根据具体的应用场景和要求，选择合适的阀门类型。

考虑阀门的流量特性。

不同类型的阀门有不同的流量特性，如线性特性、等百分比特性等。

线性特性的阀门在整个开度范围内的流量变化比较均匀，适用于对流量要求比较严格的系统；而等百分比特性的阀门在开度较小的时候流量变化较大，适用于对流量要求相对较宽松的系统。

根据具体的系统要求和流量特性的需求，选择合适的阀门。

考虑阀门的材质和耐用性。

阀门的材质应能够适应系统中的介质和工作条件，如高温、高压、腐蚀性介质等。

常见的阀门材质有铜、不锈钢、铸铁等。

此外，阀门的耐久性也是需要考虑的因素，选择具有良好耐磨、耐腐蚀、耐高温等特性的阀门，以确保阀门使用寿命长。

考虑阀门的控制方式和自动化程度。

根据系统的要求和控制方式，可以选择手动控制阀门或自动控制阀门。

自动控制阀门可以通过传感器和控制器来实现自动调节流量和温度，提高系统的控制精度和稳定性。

根据具体的应用需求和自动化程度的要求，选择合适的阀门控制方式。

暖通阀门的选型需要考虑阀门类型、流量特性、材质和耐用性、控制方式等因素。

正确选择和使用合适的阀门可以保证暖通系统的正常运行和性能效果。

希望以上技巧和注意事项对大家在暖通阀门选型方面有所帮助。
