新旧主变并列运行的可行性分析

在发电厂和变电所中，变压器是重要电气设备，为了提高供电的可靠性和灵活性，减少能量损耗，保证经济运行，通常将二台或数台变压器一次侧以及二次侧同极性的端子之间通过同一母线分别互相连接的方式来运行。

其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电;或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不间断供电，提高供电的可靠性。

又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。

但是，变压器并列运行应同时满足下列条件：①变压器变比相同(允许有±0.5%的差值);②变压器的短路电压相等(允许有±10%的差值);③变压器的接线组别相同。

除满足以上三个条件外，对于并列运行变压器容量比一般不超过3:1。

2 变压器并列运行条件分析(下面结合某一变电站进行分析)2.1 某一变电站两台变压器技术参数及电气主接线：变压器的技术数据变压器分接开关各档位对应表2.2 不满足变压器并列运行条件分析2.2.1 变压比不同时的变压器并列运行分析当并列运行变压器的接线组别相同、短路电压相等，而变比不等时，那么并列运行变压器的二次电压不等。

当两台变压器空载时，二次回路就会有电压差，因此而产生环流Ic。

变比相差越大，产生环流也越大，影响变压器容量的合理利用，所以并列变压器变比相差必须限制在0.5%之内。

式中:ZdL1、ZdL2分别为两台变压器的短路阻抗;Ue1、Ue2分别为两台变压器的二次额定电压;若两台变压器中第二台的容量大，即Ie2>Ie1式中UdL1、UdL2分别为两台变压器的短路电压以上述变电站为例：设1#主变档位为I档，2#主变档位为I档：由于S1=S2=6300KVA则因此上述变电所两台主变变比不等时，产生环流以上计算可知，上述两台变压器变比不等相差2.5%时，产生环流可达额定电流的17.8%。

变压器并列运行的意义是什么需要什么条件进行并列运行的意义：1.增加供电容量：当需求电流超过单台变压器的最大输出容量时，可以通过并列运行多台变压器来满足需求，增加供电容量。

2.提高可靠性：多台变压器并列运行时，当其中一台变压器发生故障时，可以由其他正常运行的变压器继续供电，提高供电可靠性，减少停电的可能性。

3.降低负载损耗：多台变压器并列运行时，可以根据负载情况合理分配负载，避免单台变压器负载过重而导致的能效下降和设备寿命缩短。

4.节约成本：相对于购买一台更大容量的变压器，多台小容量的变压器并列运行更为经济，可以根据实际需求逐步扩充供电容量，减少一次性投资和资源浪费。

需要的条件：1.相同的额定电压和频率：并列运行的变压器需要具有相同的额定电压和频率，这样才能保证输出电压和频率稳定一致，避免因为不同变压器之间的差异导致供电异常或设备损坏。

2.相同的变比：并列运行的变压器需要具有相同的变比，即每台变压器的一次侧和二次侧的匝数比应该相同，这样才能保持一致的输出电压。

3.短路阻抗匹配：并列运行的变压器需要具有相近的短路阻抗，以避免因为阻抗差异导致负载不均衡和电流失衡，进而引起过载或故障。

4.合理的接线方式：并列运行的变压器需要采用合理的接线方式，如星形-星形连接或三角形-三角形连接，以保证电压相位一致，避免相位错乱引起的故障或不平衡负载。

5.配备同步器和负载均衡器：为了确保并列运行的变压器能够同步运行并保持负载均衡，需要配备同步器和负载均衡器，通过监测和控制电流、电压的分布来实现。

6.适当的容量匹配：并列运行的变压器需要根据需求容量合理匹配其容量，不能过度负荷或容量过大，以避免转子悬浮性能下降、温升过高等问题。

总之，并列运行变压器可以实现供电容量增加、供电可靠性提高、负载损耗降低以及成本节约等目的，但在实际应用中需要满足一系列条件和限制。

变压器并列运行的条件分析作者：王伟来源：《中国新技术新产品》2010年第14期摘要:变压器是电力系统中的重要电气设备,由于连续运行的时间长,为了使变压器安全经济运行及提高供电的可靠性和灵活性,在运行中通常将两台或以上变压器并列运行。

变压器并列运行,就是将两台或以上变压器的一次绕组并联在同一电压的母线上,二次绕组并联在另一电压的母线上运行。

变压器并列运行的主要条件:时钟顺序相同;电压比相同;容量比在0. 5-2之间。

关键词:变压器并列;条件;优点1变压器并列运行的优点:提高变压器运行的经济性。

当负荷增加到一台变压器容量不够用时,则可并列投入第二台变压器,而当负荷减少到不需要两台变压器同时供电时,可将一台变压器退出运行。

提高供电可靠性。

当并列运行的变压器中有一台故障时,只要迅速将之从电网中切除,另一台或两台变压器仍可正常供电;检修某台变压器时,也不影响其它变压器正常运行,从而减少了故障和检修时的停电范围和次数,提高了供电可靠性。

节约电能,实现节电增效。

变压器并列运行最理想的运行情况是:当变压器已经并列起来,但还没有带负荷时,各台变压器之间应没有循环电流;同时带上负荷后各台变压器能合理地分配负荷,即应该按照它们各自的容量比例来分担负荷。

2 变压器并列运行时必须满足下面条件时钟顺序要严格相等;电压和电压比要相同,允许偏差也相同(尽量满足电压比在允许偏差范围内),调压范围与每级电压要相等;短路阻抗相同,尽量控制在允许偏差范围±10%以内,还应注意极限正分接位置短路阻抗与极限负分接位置短路阻抗要分别相同;4、容量比在0.5~2之间;5、频率相同。

3 下面分析变压器并列运行条件中某一条件不符合时产生的不良后果:由于三相变压器和单相变压器的原理是相同的,为了便于分析,以两台单相变压器并列运行为例来分析。

由于两台变压器原边电压相等,电压比不相等,副边绕组中的感应电势也就不相等,便出现了电势差△E。

在△E的作用下,副边绕组内便出现了循环电流I。

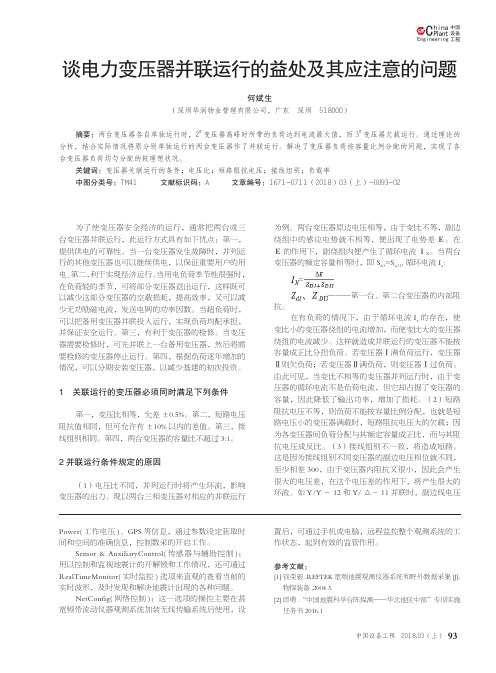

93中国设备工程Engineer ing hina C P l ant中国设备工程 2018.03 （上）为了使变压器安全经济的运行，通常把两台或三台变压器并联运行，此运行方式具有如下优点：第一，提供供电的可靠性。

当一台变压器发生故障时，并列运行的其他变压器也可以继续供电，以保证重要用户的用电。

第二，利于实现经济运行。

当用电负荷季节性很强时，在负荷轻的季节，可将部分变压器退出运行，这样既可以减少这部分变压器的空载损耗，提高效率，又可以减少无功励磁电流，发送电网的功率因数。

当超负荷时，可以把备用变压器并联投入运行，实现负荷均配承担，并保证安全运行。

第三，有利于变压器的检修。

当变压器需要检修时，可先并联上一台备用变压器，然后将需要检修的变压器停止运行。

第四，根据负荷逐年增加的情况，可以分期安装变压器，以减少基建的初次投资。

1 关联运行的变压器必须同时满足下列条件第一，变压比相等，允差±0.5%。

第二，短路电压阻抗值相同，但可允许有±10%以内的差值。

第三，接线组别相同。

第四，两台变压器的容量比不超过3:1。

2并联运行条件规定的原因（1）电压比不同，并列运行时将产生环流，影响变压器的出力。

现以两台三相变压器对相应的并联运行为例。

两台变压器原边电压相等，由于变比不等，副边绕组中的感应电势就不相等，便出现了电势差Ε。

在Ε的作用下，副绕组内便产生了循环电流ΙX 。

当两台变压器的额定容量相等时，即S n1=S n11,循环电流I x :=、———第一台、第二台变压器的内部阻抗。

在有负荷的情况下，由于循环电流I x 的存在，使变比小的变压器绕组的电流增加，而使变比大的变压器绕组的电流减少。

这样就造成并联运行的变压器不能按容量成正比分担负荷。

若变压器Ⅰ满负荷运行，变压器Ⅱ则欠负荷；若变压器Ⅱ满负荷，则变压器Ⅰ过负荷。

由此可见，当变比不相等的变压器并列运行时，由于变压器的循环电流不是负荷电流，但它却占据了变压器的容量，因此降低了输出功率，增加了损耗。

变压器的并列运行分析摘要：分析两台变压器并列运行时必具备的条件及不具备条件的后果。

关键词：变压器并列运行分析引言在发电厂和变电所中，变压器是重要电气设备，为了提高供电的可靠性和灵活性，减少能量损耗，保证经济运行，通常将二台或数台变压器一次侧以及二次侧同极性的端子之间通过同一母线分别互相连接的方式来运行。

其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不间断供电，提高供电的可靠性。

又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。

但是，变压器并列运行应同时满足下列条件：①变压器变比相同（允许有±0.5%的差值）；②变压器的短路电压相等（允许有±10%的差值）；③变压器的接线组别相同。

除满足以上三个条件外，对于并列运行变压器容量比一般不超过3：1.2、变压器并列运行条件分析（下面结合某一变电站进行分析）2.1某一变电站两台变压器技术参数及电气主接线：变压器的技术数据变压器分接开关各档位对应表2.2不满足变压器并列运行条件分析2.2.1变压比不同时的变压器并列运行分析当并列运行变压器的接线组别相同、短路电压相等，而变比不等时，那么并列运行变压器的二次电压不等。

当两台变压器空载时，二次回路就会有电压差，因此而产生环流Ic.变比相差越大，产生环流也越大，影响变压器容量的合理利用，所以并列变压器变比相差必须限制在0.5%之内。

式中：ZdL1、ZdL2分别为两台变压器的短路阻抗；Ue1、Ue2分别为两台变压器的二次额定电压；若两台变压器中第二台的容量大，即Ie2>Ie1式中UdL1、UdL2分别为两台变压器的短路电压以上述变电站为例：设1#主变档位为I档，2#主变档位为I档：由于S1=S2=6300KVA则因此上述变电所两台主变变比不等时，产生环流以上计算可知，上述两台变压器变比不等相差2.5%时，产生环流可达额定电流的17.8%.由于环流在变压器空载时便存在，它占据了变压器的容量，增大了变压器损耗，不能使所并列运行的变压器都带上额定负荷，结果使变压器的总容量不能充分利用。

变压器更新可行性研究报告引言变压器作为电力系统中不可或缺的组成部分，承担着电能的转换和传输任务。

随着科技的进步和能源的需求不断增长，现有的变压器设备可能面临着更新的需求。

本报告旨在对变压器更新的可行性进行研究，并提出相关建议。

背景在电力系统中，变压器扮演着调节电压和电流的重要角色。

然而，许多变压器设备已经使用了相当长的时间，可能存在技术陈旧、效率低下等问题。

因此，对这些设备进行更新可能是必要的，以提高系统的可靠性和效率。

可行性研究技术评估首先，我们需要对现有的变压器设备进行技术评估。

这包括对设备的运行情况、性能参数以及潜在的问题进行全面的分析。

通过对设备的评估，我们可以确定是否存在必要进行更新的技术需求。

经济分析在进行更新之前，必须进行经济分析，评估更新所需的成本以及更新后带来的收益。

这涉及到考虑更新设备的购买成本、安装成本以及运行维护成本，以及更新后带来的效益，如能源节约、系统可靠性提高等方面。

环境影响评估更新变压器设备可能会对环境产生影响，包括能源消耗、废弃物处理等方面。

因此，必须进行环境影响评估，评估更新对环境的影响程度，并提出相应的环保措施。

法律法规遵从性更新变压器设备需要遵守相关的法律法规，包括安全标准、环保要求等方面。

必须对更新计划进行审查，确保符合法律法规的要求。

建议基于以上可行性研究，我们提出以下建议：-对技术评估结果进行综合分析，确定是否存在必要进行变压器更新的技术需求。

-进行详细的经济分析，评估更新的成本与收益，确保更新是经济可行的。

-加强环境影响评估，采取必要的环保措施，减少更新对环境的不良影响。

-确保更新计划符合相关的法律法规，保证更新过程的合法性和规范性。

结论综上所述，变压器更新是一项复杂的工程，涉及技术、经济、环境等多个方面。

通过综合的可行性研究和详细的评估，可以为变压器更新提供科学的依据和合理的建议，从而提高电力系统的运行效率和可靠性，促进能源可持续发展。

变压器并联运行分析作者：赵强来源：《中小企业管理与科技·下旬刊》2011年第08期摘要：变压器并联运行是一种可以提高供电质量，提高供电安全可靠性、经济性、增强供电灵活性和对用户不间断供电在运行上很有效的手段，所以得到了大范围的采用。

这里对变压器并联运行的一些技术要求进行了讨论，阐述了技术要求成立的条件及违反的后果，并用实例对少量参数的超范围失配进行了计算分析，在满足“相对负荷失配率一般不大于１０％时”的短时并联运行情况进行分析。

关键词：变压器并联运行供电可靠性0 引言变压器并联（或被称为并列）运行以减少备用容量，具有经济性优势，可以提高供电可靠性、提高供电质量，增强供电灵活性和对用户不间断供电在运行上采用的一种很有效的手段，所以变压器并联运行得到了大范围的采用。

1 变压器并联运行特点分析变压器并联运行就是将两台或多台变压器的一、二次绕组分别接在各自的公共母线上，同时对负载供电。

如图所示：变压器并联运行的优势有哪些：1.1 可以减少备用容量。

变压器并联运行后，可以根据负载的大小来调整投入运行的变压器台数，以提高运行效率。

1.2 变压器并联运行的经济性优势。

变压器并联运行以后可以降低供电系统的内阻。

1.3 可以提高供电可靠性、提高供电质量。

变压器并联运行后，假如一台变压器发生故障或需要检修时，可以切除这台变压器。

在大型设备启动时能减少电压波动，提高供电质量。

1.4 对供电线路的布置也方便，简化了许多。

选择变压器并联运行可以避免因设备安装先后，配电地点的不同而造成的变压器负荷的区别。

1.5 能增强供电灵活性。

综上所述，变压器并联运行是增强供电灵活性、提高供电可靠性和对用户不间断供电在运行上采用的一种很有效的手段，所以变压器并联运行得到了大范围的采用。

2 变压器并联运行的技术条件变压器理想并联运行时，并联后的最大容量可达各台变压器额定容量的总和，且损耗最小，利用率最高。

变压器并列运行的条件，根据GB/T17468-1998《电力变压器选用导则》，变压器并联运行条件如下：2.1 相位关系要相同，即时钟序数要相同。
