电压表的使用方法

电压表的使用方法电压表是一种用来测量电压的仪器。

在电子工程、电力系统、实验室和其他相关领域中，电压表是必不可少的工具之一。

本文将介绍电压表的基本使用方法和注意事项。

一、准备工作在使用电压表之前，我们需要做一些准备工作以确保安全和准确度。

1.选择合适的电压表 - 根据测量的电压范围选择合适的电压表。

电压表通常有直流电压（DCV）和交流电压（ACV）测量范围，选择正确的量程以避免损坏仪表。

2.检查仪表 - 在使用电压表之前，务必检查仪表的外观和连接是否完好无损。

确保电压表的探头、引线和接线端子没有损坏。

3.接地保护 - 当测量高电压时，应使用绝缘手套和安全帽等工具，确保自身安全。

此外，将电压表的接地杆连接到接地点，以保护仪器和人员的安全。

二、测量步骤下面是使用电压表进行电压测量的基本步骤：1.选择测量模式 - 根据待测电压的类型选择测量模式，如直流电压（DCV）或交流电压（ACV）。

- DCV：直流电压模式，用于测量直流电源和电池等。

- ACV：交流电压模式，用于测量交流电源和电路等。

2.连接电压表 - 将电压表的探头正确连接到测试电路中。

注意，红色探头连接到正极，黑色探头连接到负极。

3.选择合适的量程 - 根据待测电压的范围选择合适的量程。

如果测试电压超出了所选量程，应选择更大的量程来避免损坏仪表。

4.操作电压表 - 打开电压表，等待其稳定后进行读数。

在读取电压值之前，确保电压表的指针或数字显示稳定并且不抖动。

5.读取电压值 - 根据电压表的刻度盘或数字显示读取测量值。

注意单位是伏特（V）或千伏（kV）。

三、注意事项在使用电压表时，需要注意以下事项以确保测量的准确度和安全性：1.避免超负荷 - 在测量电压时，确保电压表的量程可以覆盖待测电压范围。

过高的电压会导致仪表损坏。

2.防止短路 - 在接线时，确保探头之间没有直接接触，以免发生短路。

短路可能会导致电压表损坏或者对测量电路产生影响。

3.注意电压类型 - 根据待测电压的类型选择合适的测量模式。

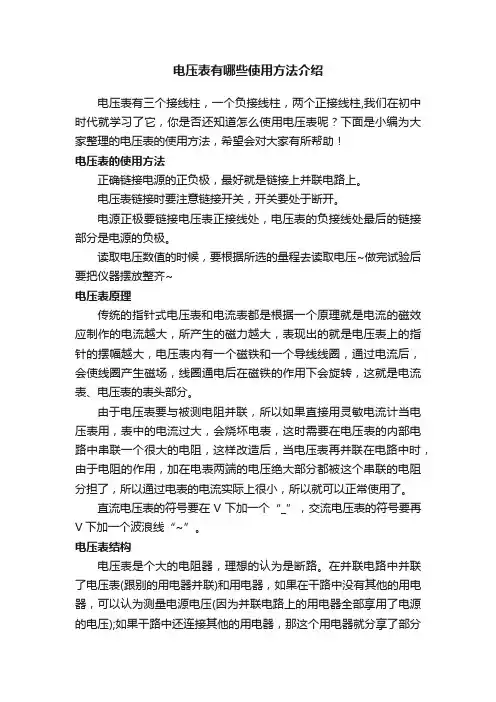

电压表有哪些使用方法介绍电压表有三个接线柱，一个负接线柱，两个正接线柱,我们在初中时代就学习了它，你是否还知道怎么使用电压表呢？下面是小编为大家整理的电压表的使用方法，希望会对大家有所帮助！电压表的使用方法正确链接电源的正负极，最好就是链接上并联电路上。

电压表链接时要注意链接开关，开关要处于断开。

电源正极要链接电压表正接线处，电压表的负接线处最后的链接部分是电源的负极。

读取电压数值的时候，要根据所选的量程去读取电压~做完试验后要把仪器摆放整齐~电压表原理传统的指针式电压表和电流表都是根据一个原理就是电流的磁效应制作的电流越大，所产生的磁力越大，表现出的就是电压表上的指针的摆幅越大，电压表内有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场，线圈通电后在磁铁的作用下会旋转，这就是电流表、电压表的表头部分。

由于电压表要与被测电阻并联，所以如果直接用灵敏电流计当电压表用，表中的电流过大，会烧坏电表，这时需要在电压表的内部电路中串联一个很大的电阻，这样改造后，当电压表再并联在电路中时，由于电阻的作用，加在电表两端的电压绝大部分都被这个串联的电阻分担了，所以通过电表的电流实际上很小，所以就可以正常使用了。

直流电压表的符号要在V下加一个“_”，交流电压表的符号要再V下加一个波浪线“~”。

电压表结构电压表是个大的电阻器，理想的认为是断路。

在并联电路中并联了电压表(跟别的用电器并联)和用电器，如果在干路中没有其他的用电器，可以认为测量电源电压(因为并联电路上的用电器全部享用了电源的电压);如果干路中还连接其他的用电器，那这个用电器就分享了部分电源电压，那电压表测的只能是部分电压(连接在哪个用电器就是哪个用电器的电压)。

要知道在电压表内，有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场，这样线圈通电后在磁铁的作用下会旋转，这就是电流表、电压表的表头部分。

这个表头所能通过的电流很小，两端所能承受的电压也很小(肯定远小于1V，可能只有零点零几伏甚至更小)，为了能测量实际电路中的电压，需要给这个电压表串联一个比较大的电阻，做成电压表。

电压表操作说明书操作说明书一、引言电压表是一种用来测量电路电压的仪器。

本操作说明书将介绍如何正确使用电压表进行测量和操作。

二、安全注意事项1. 在操作电压表之前，确保电路处于断开状态，并关闭电源。

2. 在操作过程中，确保双手干燥，防止触电事故发生。

3. 使用电压表前，务必仔细阅读说明书，并按照规范操作。

三、准备工作1. 将电压表置于稳定的台面上，并确保连接电源线插头牢固可靠。

2. 接通电源，待电压表显示正常后，即可开始操作。

四、电压测量1. 首先，选择合适的电压量程。

根据待测电压的大致范围，选择相应的量程档位。

2. 将电压表的红色测量笔连接到待测电路的正极，黑色测量笔连接到负极。

3. 确保测量笔与电路的接触良好，并避免导线短路，以免对电路产生干扰。

4. 在操作前，确认测量笔的接线正确，如有需要可以参考电路图。

5. 启动电压表，即可进行电压测量。

待电压表稳定后，记录测量结果。

五、注意事项1. 在进行电压测量时，要注意测量笔的极性，以免接反导致测量结果不准确。

2. 当测量直流电压时，选择正确的电压档位，以保证测量的准确性。

3. 在测量电压之前，确认待测电路已断电，并确认电路处于安全状态。

4. 使用电压表时，请勿将其暴露在潮湿或高温的环境中，以免影响仪器的稳定性。

六、故障排除1. 当电压表显示异常或读数不稳定时，首先检查电压表的电源和连接是否正常。

2. 如果问题仍然存在，可尝试重启电压表，并查看是否恢复正常。

3. 若仍未解决问题，可参考电压表的说明书进行故障排除，或者联系售后服务。

七、总结通过本操作说明书，我们了解了电压表的正确使用方法和注意事项。

在操作电压表时，务必保持谨慎，并按照规范进行操作，以确保安全和测量的准确性。

更多关于电压表的详细信息，请参考电压表的说明书以及相关技术资料。

谢谢您的使用！。

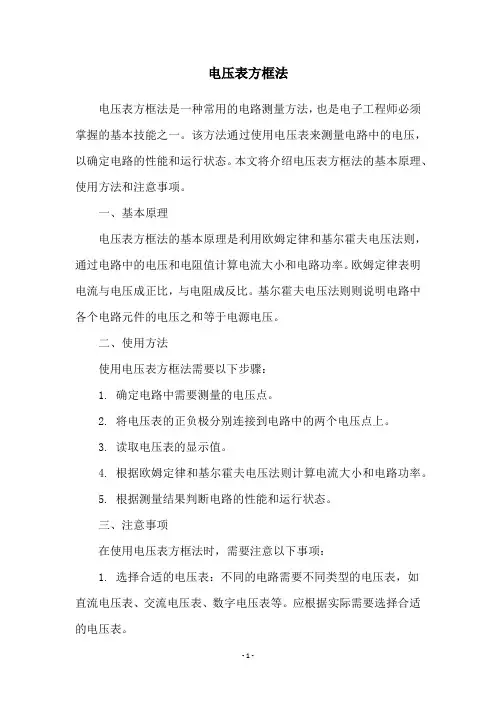

电压表方框法电压表方框法是一种常用的电路测量方法，也是电子工程师必须掌握的基本技能之一。

该方法通过使用电压表来测量电路中的电压，以确定电路的性能和运行状态。

本文将介绍电压表方框法的基本原理、使用方法和注意事项。

一、基本原理电压表方框法的基本原理是利用欧姆定律和基尔霍夫电压法则，通过电路中的电压和电阻值计算电流大小和电路功率。

欧姆定律表明电流与电压成正比，与电阻成反比。

基尔霍夫电压法则则说明电路中各个电路元件的电压之和等于电源电压。

二、使用方法使用电压表方框法需要以下步骤：1. 确定电路中需要测量的电压点。

2. 将电压表的正负极分别连接到电路中的两个电压点上。

3. 读取电压表的显示值。

4. 根据欧姆定律和基尔霍夫电压法则计算电流大小和电路功率。

5. 根据测量结果判断电路的性能和运行状态。

三、注意事项在使用电压表方框法时，需要注意以下事项：1. 选择合适的电压表：不同的电路需要不同类型的电压表，如直流电压表、交流电压表、数字电压表等。

应根据实际需要选择合适的电压表。

2. 正确连接电压表：电压表的正负极应正确连接到电路中的两个电压点上，否则会导致测量结果不准确。

3. 防止触电：在测量电压时，应注意防止触电。

应在断开电源或使用绝缘手套等保护措施。

4. 注意测量范围：不同的电压表有不同的测量范围，应根据实际需要选择合适的测量范围。

如果超过了电压表的最大测量范围，会导致电压表损坏或测量结果不准确。

5. 注意测量精度：不同的电压表有不同的测量精度，应根据实际需要选择合适的测量精度。

如果测量精度不够高，会导致测量结果不准确。

四、总结电压表方框法是一种简单、方便、可靠的电路测量方法，在电子工程中有着广泛的应用。

掌握电压表方框法的基本原理、使用方法和注意事项，对于电子工程师来说是非常重要的基本技能。

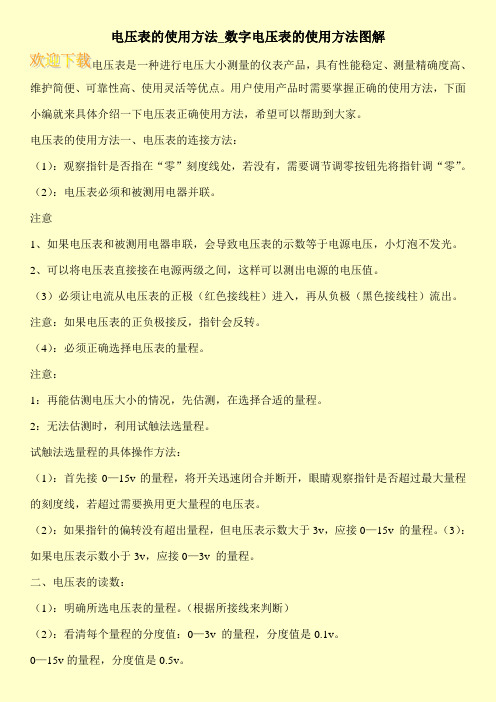

电压表的使用方法_数字电压表的使用方法图解
电压表是一种进行电压大小测量的仪表产品，具有性能稳定、测量精确度高、维护简便、可靠性高、使用灵活等优点。

用户使用产品时需要掌握正确的使用方法，下面小编就来具体介绍一下电压表正确使用方法，希望可以帮助到大家。

电压表的使用方法一、电压表的连接方法：
（1）：观察指针是否指在“零”刻度线处，若没有，需要调节调零按钮先将指针调“零”。

（2）：电压表必须和被测用电器并联。

注意
1、如果电压表和被测用电器串联，会导致电压表的示数等于电源电压，小灯泡不发光。

2、可以将电压表直接接在电源两级之间，这样可以测出电源的电压值。

（3）必须让电流从电压表的正极（红色接线柱）进入，再从负极（黑色接线柱）流出。

注意：如果电压表的正负极接反，指针会反转。

（4）：必须正确选择电压表的量程。

注意：
1：再能估测电压大小的情况，先估测，在选择合适的量程。

2：无法估测时，利用试触法选量程。

试触法选量程的具体操作方法：
（1）：首先接0—15v的量程，将开关迅速闭合并断开，眼睛观察指针是否超过最大量程的刻度线，若超过需要换用更大量程的电压表。

（2）：如果指针的偏转没有超出量程，但电压表示数大于3v，应接0—15v 的量程。

（3）：如果电压表示数小于3v，应接0—3v 的量程。

二、电压表的读数：
（1）：明确所选电压表的量程。

（根据所接线来判断）
（2）：看清每个量程的分度值：0—3v 的量程，分度值是0.1v。

0—15v的量程，分度值是0.5v。

电压表的使用方法：一、电压表的连接方法：（1）：观察指针是否指在“零”刻度线处，若没有，需要调节调零按钮先将指针调“零”。

（2）：电压表必须和被测用电器并联。

注意1.如果电压表和被测用电器串联，会导致电压表的示数等于电源电压，小灯泡不发光。

2．可以将电压表直接接在电源两级之间，这样可以测出电源的电压值。

（3）必须让电流从电压表的正接线柱（红色）进入，再从负接线柱（黑色）流出。

（正接线柱靠近电源正极，负接线柱靠近电源负极）注意：如果电压表的正负极接反，指针会反转。

（4）：必须正确选择电压表的量程。

注意：1：再能估测电压大小的情况，先估测，在选择合适的量程。

2：无法估测时，利用法选量程。

试触法选量程的具体操作方法：（1）：首先接0—15v的量程，将开关迅速闭合并断开，眼睛观察指针是否超过最大量程的刻度线，若超过需要换用更大量程的电压表。

（2）：如果指针的偏转没有超出量程，但电压表示数大于3V，应接0—15V的量程。

（3）：如果电压表示数小于3V，应接0—3V 的量程。

二、电压表的读数：（1）：明确所选电压表的量程。

（根据所接线来判断）（2）：看清每个量程的分度值：0—V 的量程，分度值是V；0—V的量程，分度值是V。

（3）：读出示数.(明确指针向右偏转的格子数)注意：：先读大格，再读小格。

提醒：同一刻度线处，大量程的示数等于小量程示数的倍。

:三、认识电压表理想电压表的电阻无穷大，电流无法通过，相当于断开。

近似看作断路。

用法1：电压表直接接在电源两级之间，可以测出电源的电压值用法2：串联电路中只有一个用电器，用电压表与用电器串联测出用电器的电压，与电源电压相等用法3：串联电路中有两个用电器，电压表与哪个用电器并联就测哪个用电器的电压串联电路也成为：电路，即易考点：结论：电压表不能同时测和的电压用法4：电压表测并联电路电压并联电路电压的特点：用法5：电路故障及现象：电压表串联在电路中现象：电压表示数；灯泡：；电流表：用法6：接线柱问题。

电流的测量用电流表和电压表进行测量电流是描述电荷流动的物理量，它在电路中起着重要的作用。

为了准确测量电流的数值，我们常常使用电流表和电压表进行测量。

本文将介绍电流表和电压表的使用方法，以及注意事项。

一、电流表的使用方法电流表，也被称为伏安表或安培表，是用来测量电路中的电流强度的仪器。

在使用电流表进行测量时，需要注意以下几个步骤：1. 断开电路：在测量电流之前，首先要将电路断开，然后将电流表插入电路中。

这样可以防止电流表损坏，并确保准确测量电流值。

2. 接线正确：将电流表的两个插针分别与电路的两个连接点相连。

注意插针的极性要与电路要求一致，否则会导致测量结果出错。

3. 切换量程：根据需要测量的电流大小，选择合适的量程档位。

一般来说，选取最接近待测电流的量程档位，这样可以提高测量的精确度。

4. 读取测量结果：当电流表连接好并选择合适的量程后，可以开始读取测量结果了。

电流表上的刻度表示电流的数值，可以根据指针所指的刻度读取电流值。

二、电压表的使用方法电压表用于测量电路中的电压，它也是一种常见的电测仪器。

使用电压表进行测量时，需要注意以下几个步骤：1. 断开电路：与电流表不同，测量电压时可以不用断开电路。

只需要将电压表的两个接线头依次接入电路的两个连接点即可。

2. 切换量程：根据需要测量的电压大小，选择合适的量程档位。

一般来说，选取最接近待测电压的量程档位。

3. 读取测量结果：与电流表类似，电压表上的刻度也表示电压的数值。

根据指针所指的刻度读取电压值。

三、注意事项在使用电流表和电压表进行测量时，还需注意以下几点：1. 保持连接稳定：确保电表的插针与电路连接牢固，以防止测量误差。

如果插针接触不良，可以清洁插针或更换接线头，确保稳定连接。

2. 防止过载：在电流表和电压表的使用过程中，要避免让被测电路超过仪器的额定测量范围，以免损坏仪器。

3. 选择合适的量程：根据待测电流或电压的估计范围，选择合适的量程档位进行测量，这样可以提高测量的准确性。

电压表的正确使用方法电压表是一种用来测量电路中电压的仪器，它能够准确地测量电路中的电压大小。

正确使用电压表对于保证测量结果的准确性和安全性至关重要。

下面将介绍电压表的正确使用方法。

一、选择合适的量程在使用电压表之前，首先要选择合适的量程。

电压表一般有多个量程档位，量程的选择应根据待测电压的大小来确定。

如果待测电压较小，应选择较小的量程档位，以保证测量结果的精确性。

如果待测电压较大，应选择较大的量程档位，以避免电压超出量程而损坏电压表。

二、连接电压表正确连接电压表是使用电压表的关键步骤。

首先，将电压表的红色探针连接到电路中的正极，将黑色探针连接到电路中的负极。

连接时应确保探针与电路的接触良好，避免出现接触不良导致测量结果不准确的情况。

三、调整档位连接好电压表后，需要根据待测电压的大小调整档位。

如果事先不清楚待测电压的大小，可以先选择一个较大的量程档位进行测量，然后根据测量结果再进行调整。

调整档位时要注意，不能将较小的电压量程用于测量较大的电压，否则可能导致电压表损坏。

四、测量电压调整好档位后，就可以开始测量电压了。

将电压表的探针分别连接到待测电压的正负极上，然后读取电压表上显示的数值。

在读取数值时，要注意读数的准确性，可以多次测量取平均值，以提高测量结果的准确性。

五、断开连接测量完成后，要及时断开电压表与电路的连接，避免长时间连接导致电压表的过度使用。

断开连接时要注意轻拿轻放，避免探针与电路的短路，造成意外伤害或设备损坏。

六、注意安全在使用电压表时，安全是至关重要的。

在连接电压表之前，务必确保电路处于断开状态，以避免触电的危险。

在连接和断开电压表时，要轻拿轻放，避免过度用力导致设备损坏或意外伤害。

此外，还要注意保持工作环境的干燥和清洁，避免水和灰尘进入电压表，影响测量结果或损坏设备。

总结起来，正确使用电压表需要选择合适的量程、正确连接电压表、调整档位、测量电压、断开连接和注意安全。

只有掌握了这些正确的使用方法，才能保证测量结果的准确性和自身的安全。

电路中的电压表的使用电路中的电压表是一种常见的测量工具，用于测量电路中的电压。

它是电子工程领域中必备的仪器之一，广泛应用于各种电路的调试和测试中。

本文将介绍电压表的使用方法、注意事项以及一些实际应用案例。

一、电压表的使用方法1. 准备工作在使用电压表之前，需要对电路进行正确的接线。

首先，将电压表的正负极分别与电路的正负极连接。

确保连接牢固可靠，并注意正负极的连接不要颠倒。

2. 选择量程根据待测电压的范围，选择合适的电压表量程。

一般情况下，选择稍大于待测电压的最小量程，以确保测量结果的精确性。

3. 测量操作将电压表的测量探头分别连接到电路的测量点上，确保接触良好。

打开电压表的电源开关，并等待一段时间，使其稳定后进行测量。

4. 读取测量结果在测量过程中，观察电压表的数值显示。

当数值稳定后，即可读取测量结果。

注意记录单位和精度，以便后续分析和使用。

二、电压表的注意事项1. 保持安全在使用电压表时，必须注意保持安全。

首先，要确保测量的电路处于断电状态。

其次，避免触及裸露导线或高电压部分，避免发生触电事故。

2. 防止过载电压表有一定的额定测量范围，超出范围可能会对电压表造成损坏。

因此，在测量前要估计待测电压的大小，选择合适的量程避免过载。

3. 注意测量点的选择在电路中，有些测量点可能存在高电压或高电流的情况。

在选择测量点时，要注意电压表的额定测量范围，并避免接触到高压和高流的部分，以免损坏电压表。

4. 保持仪器精度电压表作为一种精密的测量工具，需要定期校准和维护，以确保其测量的准确性和稳定性。

同时，在使用过程中要避免碰撞和振动，以免影响仪器的精度。

三、实际应用案例1. 家用电路的维修当家庭中的电路出现故障时，可以使用电压表来检测故障点。

通过测量各个端口的电压，可以确定是否存在电压异常和短路情况，进而解决电路故障。

2. 电池电压测量电压表可以用于测量电池的电压。

通过连接电池的正负极至电压表，可以直接读取电池的电压水平。

电压表电流表的使用规则电压表和电流表是电工实验中常用的仪器，用于测量电路中的电压和电流大小。

正确使用电压表和电流表是保证实验准确性和安全性的关键。

本文将介绍电压表和电流表的使用规则。

一、电压表的使用规则1. 选择合适的量程：电压表一般有多档量程可调，应根据待测电压的大致范围选择合适的量程档位。

选择过小的量程档位会导致电量表过载，选择过大的量程档位则会使测得的电压精度降低。

因此，在使用电压表前，应先估计待测电压的范围，并选择合适的量程档位。

2. 连接正确的电路：电压表通常有两个引线，红色引线连接待测电压的正极，黑色引线连接待测电压的负极。

在连接电路时，应确保引线与电路正确连接，避免接反或短路。

3. 读取电压数值：在连接电路正确后，电压表上会显示电压数值。

一般情况下，电压表的读数是直接读取表盘上的刻度值。

如果电压表是数字显示的，可以直接读取显示屏上的数值。

4. 注意电压的极性：电压表是有极性的，所以在测量电压时要注意电压的正负极性。

如果连接反了，电压表的读数会显示为负值。

因此，在使用电压表前，要确定待测电压的正负极性，并正确连接电路。

二、电流表的使用规则1. 选择合适的量程：电流表的量程也有多档可调，应根据待测电流的大致范围选择合适的量程档位。

选择过小的量程档位会导致电流表过载，选择过大的量程档位则会使测得的电流精度降低。

因此，在使用电流表前，应先估计待测电流的范围，并选择合适的量程档位。

2. 连接正确的电路：电流表通常需要串联在电路中，即将待测电流流经电流表。

在连接电路时，应确保电流的流向与电流表的方向一致，并注意电流表的极性。

3. 预防过流：电流表有一定的额定电流，超过额定电流会导致电流表烧坏。

因此，在测量电流时，应选择合适的量程档位，并避免将电流表暴露在过大的电流下。

4. 读取电流数值：在连接电路正确后，电流表上会显示电流数值。

一般情况下，电流表的读数是直接读取表盘上的刻度值。

如果电流表是数字显示的，可以直接读取显示屏上的数值。
