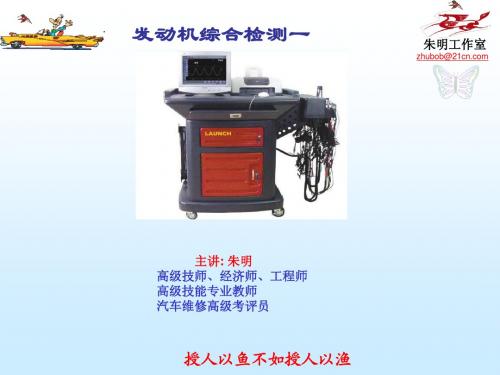

发动机综合检测
- 格式:ppt
- 大小:515.00 KB
- 文档页数:87
汽车发动机综合检测仪使用汽车发动机综合检测仪使用简介汽车发动机综合检测仪是一种用于检测汽车发动机性能和故障的设备,通过连接到汽车的电脑系统,可以监测和分析发动机的工作状态,提供准确的诊断结果和建议。
本文档将介绍如何正确使用汽车发动机综合检测仪,以及一些常见问题和解决方案。
正确连接检测仪在使用汽车发动机综合检测仪之前,需要确保正确连接到汽车的电脑系统。
通常,连接方式分为两种:通过OBD-II接口或者通过USB接口。
以下是连接步骤的详细说明:1. 确认汽车发动机处于关闭状态,并断开车辆的电源。
2. 查找汽车的OBD-II接口,通常位于汽车驾驶员座椅下方的仪表台上。
如果无法找到接口,可参考汽车的用户手册。
3. 将汽车发动机综合检测仪连接到OBD-II接口上。
确保插头与接口紧密连接,并确保没有松动。
4. 如果使用USB接口连接,将汽车发动机综合检测仪的USB插头连接到计算机的USB接口上。
使用检测仪进行诊断连接完成后,我们可以开始使用汽车发动机综合检测仪进行诊断。
下面是基本的步骤:1. 打开汽车的电源,启动发动机。
确保汽车处于正常启动状态。
2. 打开检测仪的电源开关,等待一段时间以确保设备充分启动。
3. 在检测仪的菜单中选择诊断功能。
不同的检测仪品牌和型号可能有不同的菜单选项,可以参考设备的用户手册获取更详细的操作指南。
4. 根据菜单的指示,进行相应的操作。
这可能包括选择要进行的诊断项目,启动相应的测试程序,等待测试结果等。
5. 分析测试结果。
一般来说,检测仪会提供详细的测试结果报告,包括发动机的工作参数、故障代码、诊断建议等。
根据测试结果,可以确定发动机的工作状态和潜在的问题。
6. 如果需要,可以将测试结果保存或导出,供以后参考。
常见问题及解决方案在使用汽车发动机综合检测仪的过程中,可能会遇到一些常见问题。
以下是一些常见问题及解决方案:1. 检测仪无法连接到汽车的电脑系统:首先,确保检测仪插头与汽车接口连接紧密。
一、实训目的1. 通过发动机综合检测实训,使学生掌握汽车发动机的基本结构和原理,了解发动机检测的基本方法和步骤。
2. 培养学生动手实践能力,提高学生对发动机检测设备的操作技能。
3. 使学生了解发动机检测过程中的安全注意事项,增强学生的安全意识。
4. 培养学生团队协作精神,提高学生的沟通能力。
二、实训内容1. 发动机基本结构与原理(1)发动机概述:介绍发动机的分类、工作原理和性能指标。
(2)发动机总体结构:讲解发动机的各个组成部分及其功能。
(3)发动机主要机构:介绍曲柄连杆机构、配气机构、润滑系统、冷却系统、点火系统等。
2. 发动机检测方法与步骤(1)发动机性能检测:包括发动机功率检测、燃油消耗率检测、排放检测等。
(2)发动机主要部件检测:包括曲轴、连杆、活塞、气缸、气门、轴承等。
(3)发动机故障诊断:根据发动机故障现象,分析故障原因,并提出相应的维修措施。
3. 发动机检测设备的使用(1)发动机功率检测仪:介绍功率检测仪的原理、使用方法和注意事项。
(2)发动机排放检测仪:讲解排放检测仪的原理、使用方法和注意事项。
(3)发动机油液分析仪器:介绍油液分析仪的原理、使用方法和注意事项。
三、实训步骤1. 理论学习:学习发动机基本结构与原理、发动机检测方法与步骤、发动机检测设备的使用等相关知识。
2. 实践操作:按照实训指导书的要求,进行发动机检测设备的操作和发动机检测实践。
3. 数据分析:对检测数据进行分析,总结发动机性能和故障原因。
4. 故障诊断:根据故障现象,分析故障原因,提出维修措施。
5. 总结报告:撰写实训报告,总结实训过程中的收获和体会。
四、实训报告内容1. 实训时间、地点、指导教师2. 实训目的与要求3. 实训内容与步骤4. 实训过程及操作步骤5. 实训数据与分析6. 故障诊断及维修措施7. 实训收获与体会8. 存在的问题及改进建议五、实训注意事项1. 严格遵守实验室安全规定,确保实训过程中的安全。
发动机综检仪的检测方法发动机综检仪是一种用于检测和诊断发动机故障的设备。
它能够帮助技师快速定位问题,提高维修效率。
本文将介绍发动机综检仪的检测方法,帮助读者了解该设备的使用步骤和注意事项。
一、连接检测设备1. 首先,确保发动机处于关闭状态,并将车辆停在平坦的地面上。
2. 打开发动机舱盖,找到OBD II接口。
这个接口通常位于驾驶员座位附近。
3. 将发动机综检仪的连接线插入OBD II接口。
确保连接牢固,没有松动。
二、打开检测设备1. 将发动机综检仪的电源线连接到车辆的12V电源插座上。
2. 打开检测设备的电源开关,等待设备启动。
三、选择检测项目1. 在综检仪的菜单界面上,选择发动机诊断功能。
2. 根据车辆的品牌和型号,选择相应的车型。
3. 在车型选择完成后,综检仪将自动读取车辆的VIN码和发动机信息。
四、进行故障诊断1. 在菜单界面上,选择“故障码读取”。
综检仪将自动扫描发动机系统,并显示出任何故障码。
2. 点击故障码,综检仪将提供相应的故障描述和可能的原因。
3. 根据故障描述,进行相应的故障排除。
可以使用综检仪的其他功能,如数据流监视和传感器测试,以进一步确定故障原因。
五、清除故障码1. 在排除故障后,可以选择“故障码清除”功能,将故障码从发动机控制单元中清除。
2. 确认清除操作后,综检仪将发送相应的指令给发动机控制单元,并清除故障码。
3. 检测设备将显示清除成功的提示信息。
六、记录和打印报告1. 在故障诊断和故障码清除完成后,综检仪可以生成一份诊断报告。
2. 在菜单界面上,选择“报告生成”功能。
综检仪将整理并记录故障码、故障描述、排除步骤等信息。
3. 报告可以通过打印机连接到综检仪上进行打印,以备后续参考。
发动机综检仪的检测方法包括连接检测设备、打开检测设备、选择检测项目、进行故障诊断、清除故障码和记录打印报告。
通过正确使用发动机综检仪,技师可以更快速地定位和解决发动机故障,提高维修效率。
这一设备在汽车维修行业中发挥着重要的作用,为维修人员提供了便利和准确的故障诊断工具。
发动机综合性能检测发动机是汽车的动力源,汽车的许多性能都与发动机有着直接或间接的联系。
因此发动机综合性能的检测对于了解整车的性能至关重要。
在发动机不解体的情况下,及时准确地对发动机当前的运转状况做出判断,并给出调整意见,这无疑提高了汽车使用的可靠性、经济性和安全性,同时减小了盲目维修产生的费用。
发动机综合性能分析仪具有检测项目多、功能全、涉及面广的特点,当然,它也是一种结构复杂、技术含量高的仪器。
一、实验目的1、掌握点火提前角、发动机转速、机油温度、冷却水温度、进气温度、进气管真空度等的检测方法。
2、能判断检测结果是否在正常范围之内,若检测结果不正常能够了解原因。
二、实验仪器1、EA2000型发动机综合性能分析仪2、一汽大众捷达汽车三、仪器结构功能EA2000型发动机综合性能分析仪是用来检测汽车发动机及电控系统的全新设备,可检测发动机各系统的工作状态、运行参数及排放性能,可实时采集初次级点火信号、喷油信号、电控传感器信号、进排气系统等的动态波形,同时可进行性能分析、波形存储与回放、测试结果查询等,还具有强大的在线帮助系统。
1、外形结构信号提取系统、前端处理器、主电缆、机柜、PC主机(内置高速采集卡、通讯卡)、17’’彩色显示器、喷墨打印机、VEA-501废气分析仪(选配)。
(1)信号提取系统:由各类夹持器、探针和传感器组成,与发动机的被测部位直接或间接连接以拾取被测信号。
该系统由十二组拾取器组成,每一组拾取器根据其任务不同由相应的夹持器、探针及传感器通过电缆与其适配器或接插头连接构成。
(2)前端处理器:包括部分采集信号的预处理,多路转换开关,并承担与计算机的并行通讯,前端处理器底面有八个适配器插口、四个航插和一个主电缆插口。
(3)精灵狗:在使用发动机综合性能分析仪进行测试时,必须将精灵狗插接在主机并行口上,才能启动发动机综合性能分析仪测试程序进行测试。
如果无精灵狗或其接触不良则程序不能运行。
2、主要功能(1)发动机基本检测功能①汽油发动机的检测初级与次级点火波形的采集与处理;点火提前角;动力平衡;汽缸效率测试;起动/充电电压电流测试;相对汽缸压缩压力测试;进气管真空度波形;温度测量;转速稳定性分析;无外载测功;废弃分析。
发动机综合分析仪发动机综合性能检测与发动机台架试验不同,后者是发动机拆离汽车,以测功机吸收发动机的输出功率对功率、扭矩、油耗和排放等最终性能指标进行定量测定;而发动机综合性能检测装置主要在检测线上或汽车调试站内就车对发动机各系统的工作状态的静态和动态参数进行分析,为发动机技术状态判断和故障诊断提供科学依据。
有专家系统的发动机综合分析仪具有故障自动判断功能,有排气分析选件的综合分析仪能测定汽车排放指标。
基本功能* 无外载测功功能即加速测功法;* 检测点火系统:初级与次级点火波形的集与处理,平列波、并列波与重叠和重叠角的处理与显示,断电器闭合角和开启角,点火提前角的测定等;* 机械和电控喷油过程各参数(压力、波形、喷油、脉宽、喷油提前角等)的测定;* 进气歧管真空度波形测定与分析;* 各缸工作均匀性测定;* 起动过程参数(电压、电流、转速)测定;* 各缸压缩压力判断;* 电控供油系统各传感器的参数测定;* 万用表功能;* 排气分析功能。
发动机综合分析仪是所有汽车检测设备中功能最多,检测项目和涉及系统最广的装置,因此它的结构较杂,技术含量也较高。
随电子技术在汽车领域的飞速发展,原始的EFI (Electronic Fuel Injection)控制功能延伸到汽车底盘和传动系的电子系统,成为控制面更广的电子管理系统EMS(Electronic Management System),现代发动机综合分析仪的功能已超越了发动机的畴,增加了ABS (Anti-lock Braking System)和ASR(Acceleration Skid Response)等底盘系统的测试功能。
因此,应倍加关注发动机综合分析仪的管理和操作人员在使用及保养方面的培训。
区别于解码器和一般发动机单项性能的检测仪,发动机综合性能检测仪具有三项特点:* 动态的测试功能:它的传感系统和信号集与记忆功能迅速准确地捕获发动机各瞬变参数的时间函数曲线,这些动态参数是对发动机进行有效判断的科学依据;* 通用性测试过程不依据被检车辆的数据卡(即测试软件),只针对基本结构和各系统的形式和工作原理进行测试,因此检测结果具有良好的普遍性,检测方法也具有最广泛的通用性;* 主动性发动机综合检测仪不仅能适时集发动机的动态参数,还能主动地发出指令预发动机工作,以完成某些特定的试验程序,如断缸试验等。
汽车发动机综合检测仪使用汽车发动机综合检测仪使用文档1.引言本文档旨在提供有关汽车发动机综合检测仪的详细使用说明,以便操作人员正确、安全地使用该设备。
以下是使用该检测仪的步骤和注意事项。
2.准备工作2.1 确认检测仪是否完好无损- 检查检测仪表面是否有损坏或破损- 检查连接线是否完好,无松动或断裂- 确保设备接地端正常,无短路或腐蚀2.2 设置检测环境- 将检测仪放置在干燥、通风良好的地方- 避免阳光直射或潮湿环境2.3 连接检测仪- 使用正确的连接线将检测仪与车辆的OBD接口相连- 确保连接牢固可靠3.检测步骤3.1 打开电源- 检测仪通常有一个电源开关或按钮,按下开关以启动设备3.2 选择车辆信息- 在检测仪的菜单界面上选择正确的车辆信息,包括制造商、品牌和型号3.3 诊断车辆- 按照检测仪上的指示,选择诊断车辆的相关选项- 检测仪将开始对车辆进行综合检测3.4 等待结果- 检测仪将自动分析车辆的各项数据,并显示相关的检测结果- 等待检测仪完成分析过程3.5 查看结果- 检测仪将显示车辆各个方面的检测结果,包括发动机状态、传感器数据、排放情况等- 进一步了解每个结果的含义和影响4.注意事项4.1 操作前请阅读说明书- 详细阅读并理解检测仪的使用说明书和安全警告 - 确保操作人员熟悉设备的使用方法和安全操作规程 4.2 正确连接检测仪- 确保正确选择和连接适配器和线缆- 避免将连接线接反或插错接口4.3 注意安全使用- 在使用过程中避免触碰机身或连接线上的电子元件 - 避免在高温、潮湿或易爆环境中操作4.4 定期维护和校准- 按照说明书中的要求进行设备的定期维护和校准 - 确保设备的准确性和可靠性5.附件- 适配器和线缆- 使用说明书- 维护和校准记录表6.法律名词及注释- OBD (On-Board Diagnostics):车载诊断系统,用于检测和报告车辆的故障和排放情况。
- 排放:指汽车发动机燃烧过程中产生的废气和废物的排放。
发动机综检仪的检测方法发动机综检仪是一种用于检测和诊断发动机故障的设备。
它通过连接到发动机的传感器和控制模块,可以实时监测发动机的运行状态,并根据所收集到的数据进行分析和诊断。
下面将介绍发动机综检仪的检测方法。
一、连接发动机综检仪需要将发动机综检仪正确地连接到发动机上。
通常,综检仪会提供一个连接口,可以通过OBD(On Board Diagnostics)接口或者其他专用接口与发动机进行连接。
在连接之前,需要确保发动机处于停止状态,并且断开电源。
二、启动发动机综检仪连接完成后,可以启动发动机综检仪。
在启动过程中,综检仪会进行自检,并显示相关的状态信息。
如果自检通过,则可以进入主界面进行操作。
三、选择诊断功能发动机综检仪通常提供多种诊断功能,包括故障码读取、实时数据流监测、维修指导等。
根据具体的需求,选择相应的功能进行操作。
四、故障码读取故障码是指发动机控制模块记录的与发动机运行相关的故障信息。
发动机综检仪可以读取这些故障码,并提供相应的解释和建议。
通过读取故障码,可以快速定位和诊断发动机故障。
五、实时数据流监测发动机综检仪可以实时监测发动机的运行数据,如转速、温度、压力等。
通过对这些数据进行分析和比较,可以判断发动机是否正常工作。
如果数据异常,说明可能存在故障,需要进一步诊断。
六、维修指导发动机综检仪还可以提供维修指导,包括故障排除步骤、零部件更换方法等。
根据诊断结果,可以根据维修指导进行相应的维修操作。
七、记录和保存数据在诊断过程中,发动机综检仪可以记录和保存相关的数据。
这些数据可以用于后续的分析和比较,帮助判断发动机的运行状态和故障情况。
同时,也可以导出这些数据,以便与其他人员进行沟通和共享。
八、结束诊断当诊断完成后,需要结束发动机综检仪的操作。
首先,断开与发动机的连接,并关闭综检仪的电源。
然后,进行设备的存储和维护,确保下次使用时正常工作。
以上就是发动机综检仪的检测方法。
通过正确地连接综检仪,并选择相应的诊断功能,可以快速、准确地检测和诊断发动机故障。
项目六发动机综合分析仪的使用一、实训内容与要求1、能够严格遵守安全操作规程;2、能够熟练使用发动机综合分析仪;3、了解发动机综合分析仪的维护方法。
二、实训学时3.5学时三、实训器材金德K100发动机综合分析仪一台,汽车一辆,常规工具一套四、操作内容发动机性能综合分析仪具有对发动机各系统的主要诊断参数进行检测和综合分析的功能。
(一)金德K100发动机综合分析仪主要功能简介:1、诊断测试:氧传感器检测,电瓶检测,启动检测,喷射系统检测,气缸相对压力测试2、波形分析:次级点火分析,次级点火顺序比较,次级点火并列比较,初级线圈波形,初级电流及闭合角,初级电压和电流,喷油嘴电压,交流发电机电压,交流发电机电流,真空压力,传感器信号波形,快速信号波形3、发动机分析:次级高压检测(次级失火、峰值电压检测、燃烧时间检测),点火提前角(正时枪(选购件)、凸轮传感器),喷射模拟,各缸平衡,断火检测4、万用表:伏特表、安培表、欧姆表、二极管测试、温度计、压力计、电压波形图、电流波形图5、发动机设定:发动机设定,特殊点火顺序6、系统配置:通信口,客户信息,打印设置(二)操作步骤开机后进入标准测试页面,在相应按钮上点击鼠标左键,将进入下级测试页面,直到要测试或设置的页面以后,按照提示与汽车连接好线路,进行测试操作。
本系统自带帮助菜单,操作过程中可以按“F1”或点击屏幕上的“帮助”按钮获得提示,使操作过程简单明了,下面仅以水温传感器的测试为例作一简要说明。
1、开机进入标准测试页面(如图6—1);图6—12、在“诊断测试”按钮上点击鼠标左键,将进入如图6—2所示页面;图6—23、在“喷射系检测”按钮上点击鼠标左键,将进入如图6—3所示页面;图6—34、连接F6和F8探针至传感器顶针,如下图6—4所示:图6—45、鼠标左键点击“水温传感器检测”按钮,即进入测试,屏幕将显示测试结果,如图6—5所示。
图6—56、屏幕上各功能键作用,如下图6—6所示。
汽车发动机综合检测仪使用汽车发动机综合检测仪是一种用于检测汽车发动机性能和故障的设备。
它通过读取和分析发动机的各种参数,提供详细的诊断报告,帮助技师和车主定位和解决发动机问题。
本文将探讨汽车发动机综合检测仪的使用方法和其在汽车维修中的作用。
首先,为了正确使用汽车发动机综合检测仪,我们需要确保设备与汽车的电子系统兼容并正确连接。
通常,综合检测仪与汽车的OBD(On-Board Diagnostics)接口相连,该接口通常位于驾驶室内的驾驶员侧,或者位于发动机舱内。
连接完成后,我们可以通过综合检测仪的屏幕或相关软件来进行操作和读取数据。
综合检测仪的主要功能包括以下几个方面:1.故障检测:综合检测仪可以读取发动机的故障码,这些码能够指示是否存在发动机故障,并提供有关故障的详细描述。
通过分析故障码,技师或车主可以快速定位和解决发动机问题。
2.参数监测:综合检测仪还可以实时监测发动机的各项参数,例如转速、温度、压力等。
通过分析这些参数,我们可以了解发动机的运行状态和性能。
特别是在一些特定情况下,例如低速行驶或高负荷工况下,我们可以通过监测参数来判断发动机是否正常工作。
3.数据记录:综合检测仪通常会记录发动机工作期间的各种数据,例如驾驶时间、里程、平均速度等。
这些数据有助于了解车辆的使用情况,对于维修和保养的计划制定具有重要意义。
4.燃油经济性评估:综合检测仪还可以评估车辆的燃油经济性,包括平均油耗、瞬时油耗等。
这对于提高驾驶效率、减少燃油消耗至关重要。
使用汽车发动机综合检测仪的好处是显而易见的。
首先,它可以帮助技师和车主快速定位和解决发动机问题,从而提高维修效率。
其次,通过实时监测发动机参数,我们可以在发生问题之前预测并采取相应的措施。
此外,综合检测仪还可以提供车辆使用和驾驶情况的详细数据,有助于车主制定合理的保养计划和驾驶策略。
然而,需要注意的是,虽然汽车发动机综合检测仪能够提供很多有用的信息,但它仅能作为一种辅助工具。
