空气过滤器效率标准

  • 格式：docx
  • 大小：116.31 KB
  • 文档页数：4

空气过滤器效率规格比较表

一、 空气过滤器不一样效率表示方法

当被过滤气体中含尘浓度以计重浓度表示时, 则效率为计重效率;以计数浓度表示时, 则效率为计效效率;以其它物理量作相对表示时, 则为比色效率或浊度效率等。

最常见表示方法是用过滤器进出口气流中尘粒浓度表示计数效率。

1.在额定风量下, 按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》要求, 不一样过滤器效率范围以下:

初效过滤器, 对≥5微米粒子, 过滤效率80>E≥20, 初阻力≤50Pa

中效过滤器, 对≥1微米粒子, 过滤效率70>E≥20, 初阻力≤80Pa

高中效过滤器, 对≥1微米粒子, 过滤效率99>E≥70, 初阻力≤100Pa

亚高效过滤器, 对≥0.5微米粒子, 过滤效率E≥95, 初阻力≤120Pa

高效过滤器, 对≥0.5微米粒子, 过滤效率E≥99.99, 初阻力≤220Pa

超高效过滤器,对≥0.1微米粒子, 过滤效率E≥99.999, 初阻力≤280Pa

2.因为现在很多企业选择是进口过滤器, 而它们表示效率方法与中国不一样, 为便于比较, 将它们之间换算关系列表以下:

按欧洲标准, 粗效过滤器分为四级(G1~~G4): G1 效率 对粒径≥5.0μm,过滤效率E≥20% (对应美国家标准准C1)

G2 效率 对粒径≥5.0μm,过滤效率50>E≥20% (对应美国家标准准C2~C4)

G3 效率 对粒径≥5.0μm,过滤效率70>E≥50% (对应美国家标准准L5)

G4 效率 对粒径≥5.0μm,过滤效率90>E≥70% (对应美国家标准准L6)

中效过滤器分为两级(F5~~F6):

F5 效率 对粒径≥1.0μm,过滤效率50>E≥30% (对应美国家标准准M9、 M10)

F6 效率 对粒径≥1.0μm,过滤效率80>E≥50% (对应美国家标准准M11、

M12)

高中效过滤器分为三级(F7~~F9):

F7 效率 对粒径≥1.0μm,过滤效率99>E≥70% (对应美国家标准准H13)

F8 效率 对粒径≥0.5μm,过滤效率90>E≥75% (对应美国家标准准H14)

F9 效率 对粒径≥0.5μm,过滤效率99>E≥90% (对应美国家标准准H15)

亚高效过滤器分为两级(H10、 H11):

H10 效率 对粒径≥0.5μm,过滤效率99>E≥95% (对应美国家标准准H15)

H11 效率 对粒径≥0.5μm,SEO,过滤效率99.9>E≥99%(对应美国家标准准H16)

高效过滤器分为两级(H12、 H13): H12 效率 对粒径≥0.5μm,过滤效率E≥99.9% (对应美国家标准准H16)

H13 效率 对粒径≥0.5μm,过滤效率E≥99.99% (对应美国家标准准H17)

二、 空气过滤器规格与额定风量

各类过滤器部分标准尺寸、 风量及初阻力以下表:

序号 名称 外形尺寸 额定风量 初阻力

1 粗效平板式过滤器 595X595X20 2500m3/h ≤50Pa

2 粗效折迭式过滤器 595X595X46 3600m3/h ≤50Pa

3 中效袋式过滤器 595X595X500 3600m3/h ≤80Pa

4 W型亚高效过滤器 610X610X292 3200m3/h ≤160Pa

5 有隔板高效过滤器 610X610X150 1000m3/h ≤220Pa

6 无隔板高效过滤器 610X610X69 1000m3/h ≤160Pa 空气过滤器不一样效率表示方法,空气过滤器效率表示方法, 空气过滤器效率

空气过滤器效率规格比较表, 空气过滤器效率表示方法

合集下载

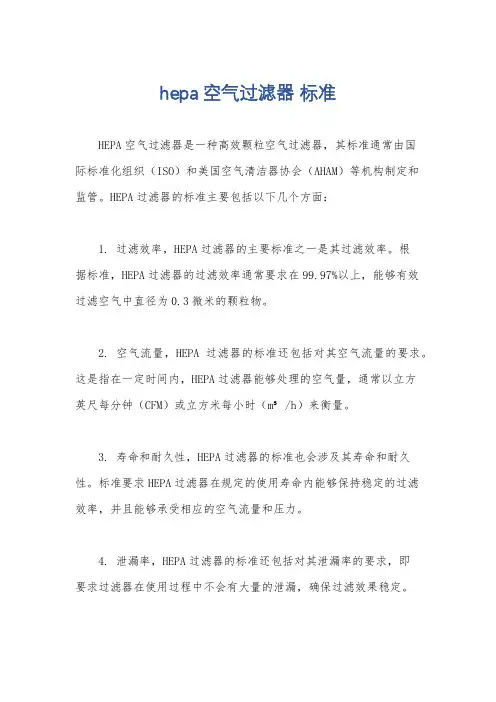

hepa空气过滤器 标准

hepa空气过滤器 标准

hepa空气过滤器 标准

HEPA空气过滤器是一种高效颗粒空气过滤器，其标准通常由国际标准化组织（ISO）和美国空气清洁器协会（AHAM）等机构制定和监管。HEPA过滤器的标准主要包括以下几个方面：

1. 过滤效率，HEPA过滤器的主要标准之一是其过滤效率。根据标准，HEPA过滤器的过滤效率通常要求在99.97%以上，能够有效过滤空气中直径为0.3微米的颗粒物。

2. 空气流量，HEPA过滤器的标准还包括对其空气流量的要求。这是指在一定时间内，HEPA过滤器能够处理的空气量，通常以立方英尺每分钟（CFM）或立方米每小时（m³/h）来衡量。

3. 寿命和耐久性，HEPA过滤器的标准也会涉及其寿命和耐久性。标准要求HEPA过滤器在规定的使用寿命内能够保持稳定的过滤效率，并且能够承受相应的空气流量和压力。

4. 泄漏率，HEPA过滤器的标准还包括对其泄漏率的要求，即要求过滤器在使用过程中不会有大量的泄漏，确保过滤效果稳定。

5. 材料和制造工艺，标准还会涉及HEPA过滤器所使用的材料和制造工艺，以确保过滤器的质量和性能符合标准要求。

总的来说，HEPA空气过滤器的标准主要关注过滤效率、空气流量、寿命和耐久性、泄漏率以及材料和制造工艺等方面，以确保其能够有效过滤空气中的颗粒物，并且能够稳定可靠地使用。在购买和选择HEPA空气过滤器时，消费者可以参考这些标准来评估和选择合适的产品。

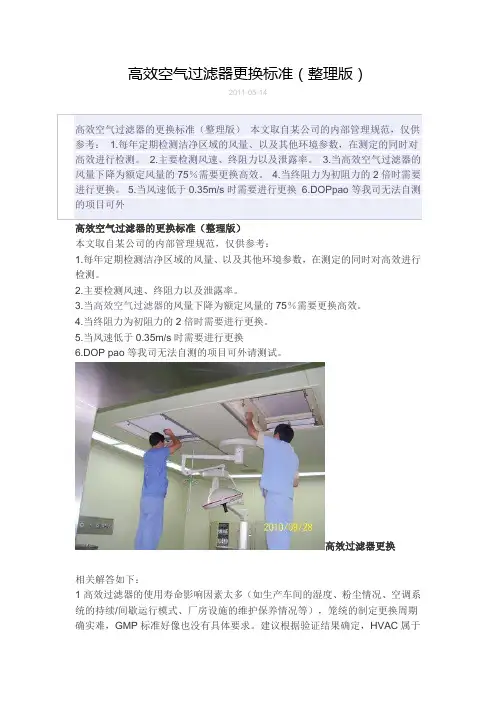

高效空气过滤器更换标准

高效空气过滤器更换标准

高效空气过滤器更换标准（整理版）

2011-05-14

高效空气过滤器的更换标准（整理版） 本文取自某公司的内部管理规范，仅供参考： 1.每年定期检测洁净区域的风量、以及其他环境参数，在测定的同时对高效进行检测。 2.主要检测风速、终阻力以及泄露率。 3.当高效空气过滤器的风量下降为额定风量的75％需要更换高效。 4.当终阻力为初阻力的2倍时需要进行更换。 5.当风速低于0.35m/s时需要进行更换

6.DOPpao等我司无法自测的项目可外

高效空气过滤器的更换标准（整理版）

本文取自某公司的内部管理规范，仅供参考：

1.每年定期检测洁净区域的风量、以及其他环境参数，在测定的同时对高效进行检测。

2.主要检测风速、终阻力以及泄露率。

3.当高效空气过滤器的风量下降为额定风量的75％需要更换高效。

4.当终阻力为初阻力的2倍时需要进行更换。

5.当风速低于0.35m/s时需要进行更换

6.DOP pao等我司无法自测的项目可外请测试。

高效过滤器更换

相关解答如下：

1 高效过滤器的使用寿命影响因素太多（如生产车间的湿度、粉尘情况、空调系统的持续/间歇运行模式、厂房设施的维护保养情况等），笼统的制定更换周期确实难，GMP标准好像也没有具体要求。建议根据验证结果确定，HVAC属于药品生产的关键系统，每年要进行一次再验证，根据测定的风速、高效过滤器的检漏等情况确定是否更换，不堵、不漏、不霉，尘埃粒子、沉降菌（浮游菌）监测符合要求则无需更换。

3 高效过滤器要下降到额定风量的75%更换的问题,没有哪个规定里有这一条,理论上你们先检测洁净度,洁净度不合格时才对高效进行扫描,风速也可以用风速仪测试,GMP规定高效风速小于0.35时高效必须更换,一般洁净室设计时的送风量是额定风量的60%-80%,另外一个参数就是阻力了,阻力测试比较麻烦,要到技术夹层将送风口钻一个孔,因为安装时不会每个高效送风口都装压差表,这样测试阻力大于初阻力2倍就要更换,如果设计时用484*484*220的过滤器,那设计时就有问题,按你们房间大小回风量算,也许320*320*220就够。

洁净度等级标准和空气过滤器效率标准

洁净度等级标准和空气过滤器效率标准

资料整理:KLC空气过滤器|洁净室工程|风淋室净化设备

洁净度等级标准及空气过滤器效率标准

资料整理:KLC空气过滤器|洁净室工程|风淋室净化设备

二 空气过滤器效率规格对照表

资料整理:KLC空气过滤器|洁净室工程|风淋室净化设备

资料整理:KLC空气过滤器|洁净室工程|风淋室净化设备

资料整理:KLC空气过滤器|洁净室工程|风淋室净化设备

附: 空气洁净度等级 表2.0.1

等 级 每立方米(每升)空气中

≥0.5微米尘粒数 每立方米(每升)空气中

≥5微米尘粒数

100 级 ≤35×100(3.5)

1000 级 ≤35×1000(35) ≤250(0.25) 资料整理:KLC空气过滤器|洁净室工程|风淋室净化设备

10000 级 ≤35×10000(350) ≤2500(2.5)

100000 级 ≤35×100000(3500) ≤25000(25)

注：对于空气洁净度为100级的洁净室内大于等于5微米尘粒的计算应进行多次采样。当其多次出现时，方可认为该测试数值是可靠的。

洁净室的温、湿度范围:

为保证空气洁净度等级的送风量标准:

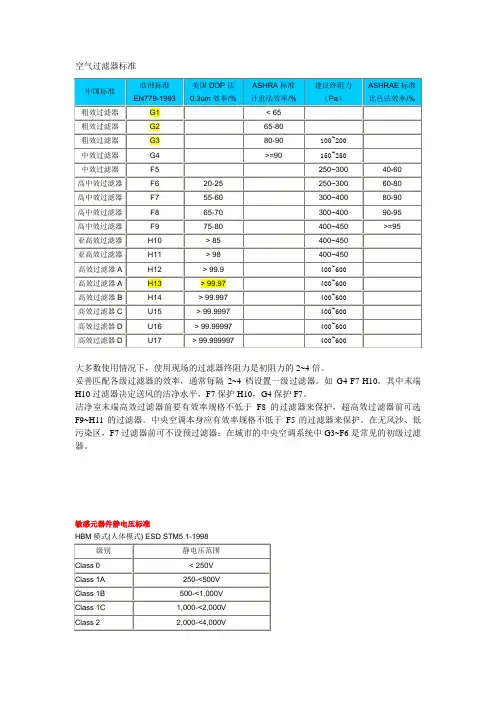

空气过滤器标准对比介绍

空气过滤器标准对比介绍

空气过滤器标准

大多数使用情况下，使用现场的过滤器终阻力是初阻力的2~4倍。

妥善匹配各级过滤器的效率，通常每隔2~4档设置一级过滤器。如G4-F7-H10，其中末端H10过滤器决定送风的洁净水平，F7保护H10，G4保护F7。

洁净室末端高效过滤器前要有效率规格不低于F8的过滤器来保护，超高效过滤器前可选F9~H11的过滤器。中央空调本身应有效率规格不低于F5的过滤器来保护。在无风沙、低污染区，F7过滤器前可不设预过滤器；在城市的中央空调系统中G3~F6是常见的初级过滤器。

敏感元器件静电压标准

HBM模式(人体模式) ESD STM5.1-1998

级别 静电压范围

Class 0 < 250V

Class 1A 250-<500V

Class 1B 500-<1,000V

Class 1C 1,000-<2,000V

Class 2 2,000-<4,000V 中国标准 欧洲标准

EN779-1993 美国DOP法

0.3um效率/% ASHRA标准

计重法效率/% 建议终阻力

（Pa） ASHRAE标准

比色法效率/%

粗效过滤器 G1 < 65

粗效过滤器 G2 65-80

粗效过滤器 G3 80-90 100~200

中效过滤器 G4 >=90 150~250

中效过滤器 F5 250~300 40-60

高中效过滤器 F6 20-25 250~300 60-80

高中效过滤器 F7 55-60 300~400 80-90

高中效过滤器 F8 65-70 300~400 90-95

高中效过滤器 F9 75-80 400~450 >=95

亚高效过滤器 H10 > 85 400~450

亚高效过滤器 H11 > 98 400~450

高效过滤器A H12 > 99.9 400~600

高效过滤器A H13 > 99.97 400~600
