FLL2011机器人介绍
参赛队：深圳福田乐高活动中心队
参赛队员：余沐开 黄彦皓
指导老师：周晓舟
任务完成视频： /v_show/id_XMjY1MDI5OTA4.html
深圳市比赛视频： /v_show/id_XMjY1MDMyODg4.html /v_show/id_XMjY1MDM1MDUy.html
今年学生作出了一套很不错的方案，结构简单而且稳定性很不
错。
唯一可惜的是最后一段程序有些疏忽，策略物与地面摩擦的面积
太大，以至于机器人在最后一段不停打滑。
今年场地可以让机器人运动的空间较小，有各种障碍。所以今年
使用的是类似09年FLL使用的机器人。
整个机器人的结构非常的简单，而且令他们最自豪的就是这个机
器人换电池非常方便。（看起来很难换电池？其实不然！）
正常状态 换电池状态
机器人的第三个马达之所以装的位置这么奇怪……主要就是为
了方便策略物上面可以利用第三个马达的力量。
接下来这个策略物就是一个典型的例子：
这个策略物利用第三个马达的力量，传动到策略物上的各个关
节，从而连动所有的装置运动。这一步总共完成了6个任务：
让针筒滑回基地
把医生带回基地
安装血管支架
放置心脏补片
放置心脏起搏器
放置仿生眼
视频： /v_show/id_XMjY1MDI4MzI0.html /v_show/id_XMjY1MDI4Mzk2.html
6个任务一起完成只用了16秒，真的是很快很方便呢！
这个装置的倾斜齿轮连动，由晓舟设计；
而两个伸展开的机械臂和机械臂的连动，由余沐开设计并制作。
一般性骨折修复（石膏）策略物
这个策略物只需要机器人做很简单的前进动作，就可以完成修复
和放置石膏两个任务。而且免去了从骨头的宽面去修复骨头的动
乐高机器人课程
Lego Mindstorms（乐高机器人）是集合了可编程Lego砖块、电动马达、传感器、Lego Technic部分（齿轮、轮轴、横梁）的统称。Mindstorms起源于益智玩具中可编程传感器模具（programmable sensor blocks）。第一个Lego Mindstorms的零售版本在1998年上市，当时叫做Robotics Invention System (RIS)。最近的版本是2006年上市的Lego
Mindstorms NXT。
乐高机器人套件的核心是一个称为RCX或NXT的可程序化积木。它具有六个输出输入口：三个用来连接感应器等输入设备，另外三个用于连结马达等输出设备。乐高机器人套件最吸引人之处，就像传统的乐高积木一样，玩家可以自由发挥创意，拼凑各种模型，而且可以让它真的动起来。
机器人是一门涉及机械学、电子学、工程学、自动控制、计算机、人工智能等方面的综合性学科，以培养学生的科学素养和技术素养为宗旨，以综合规划、设计制作、调试应用为主要学习特征的实践性课程。在拓宽学生的知识面，促进学生全面而富有个性的发展上起着不可替代的作用。
随着科学技术的发展，特别是人工智能与机器人的结合，机器人不再局限于工业应用和研究所内，它已经进入教育领域。国内外教育专家指出，利用机器人来开展实践学习，不仅有利于学生理解科学、工程学和技术等领域的抽象概念，更有利于培养学生的创新能力、综合设计能力和动手实践能力。机器人教育在基础教育越来越受到人们的关注。
我国自2001年举办首届全国青少年机器人竞赛以来，在竞赛的带动与促进下，全国各地展开了校本课程、课外科技小组、选修课等丰富多彩的机器人教育活动。近年来，由于对机器人教育认识上的不足，机器人竞赛活动目标不明确等原因，我国机器人教育的发展受到一定程度的制约。
在课程改革的背景下，乐高从全国基础教育发展现状出发，构建科学、合理、切实可行的中小学乐高机器人教程体系，规范机器人教育，对我国今后机器人教育的蓬勃发展起着非常重要的作用，势在必行。
乐高机器人教案
文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
乐高机器人—齿轮篇教案
在机器人的设计中，机械结构是完善系统的一个重要因素。要认识各种各样的传动机构，了解其工作原理及其优缺点，什么时候用哪种传动系统最有效等，从而设计出出色的机器人系统。
简介
齿轮是机器中很重要的部件，它几乎是机器的象征。探索齿轮的一种非常有用的特性：将一种力魔法般的转换成另外一种力。介绍一些新的概念——速度、力、扭矩、摩擦力；还有一些简单的机械理论基础。认识齿轮和简单杠杆之间的相似点。
齿数的计算
一般用中至少需要两个齿轮，如图所示，为两个普通的乐高齿轮：左边是8齿齿轮，右边是24齿齿轮。齿轮的最重要属性就是它的齿数。齿轮是根据齿数分类的：它的英文缩写就代表它的名字，例如24齿的齿轮可以表示为24t 。
图 一个8齿和24齿的齿轮
例子中使用了8齿和24齿的两个齿轮，分别固定在一根轴上。两轴与一带孔梁相配合，两孔间距两个乐高单位（一个乐高单位就相当于相邻两孔间距），现在一手拿住梁，另一手轻轻地转动其中一根轴，注意到的第一个特性：当转动其中一根轴时，另一轴也同时转动，因此，齿轮的基本属性就是可以将运动从一根轴传到其它轴上。第二个特点是你不需要用很大的力去转动它们，因为齿轮间配合相当紧凑，摩擦力很小，这也是乐高工艺系统大特性之一：部件之间配合精度高。第三个特点是两根轴反向转动：一
个顺时针，一个逆时针。第四个特点：也是最重要的特性，就是两根轴的旋转速度不同。当转动8齿齿轮时，24齿齿轮转动得很慢；而24齿的齿轮转动时，8齿齿轮转动得很快。
加速和减速传动
先转动大齿轮（24齿），它的每一个齿都与8齿的两个齿啮合的很好。当转动24齿，每一次在齿轮的接触面一个新齿取代前一个齿时，8齿也刚好转过一个齿，因此，大齿轮转过8个齿（24齿的齿轮）就可以让小齿轮转过一圈（360度）。当大齿轮再转过8个齿时，小齿轮又转了一圈。在你转动24齿齿轮的最后8个齿时，8齿齿轮转过第三圈。这也是两轴产生不同速度的原因：24齿齿轮转动一圈，8齿齿轮转动了三圈！我们用两个齿轮齿数之比来表示两者的关系：24比8。经过简化，得到3:1。从数字来看，24齿齿轮1转就相当与8齿齿轮的3转。

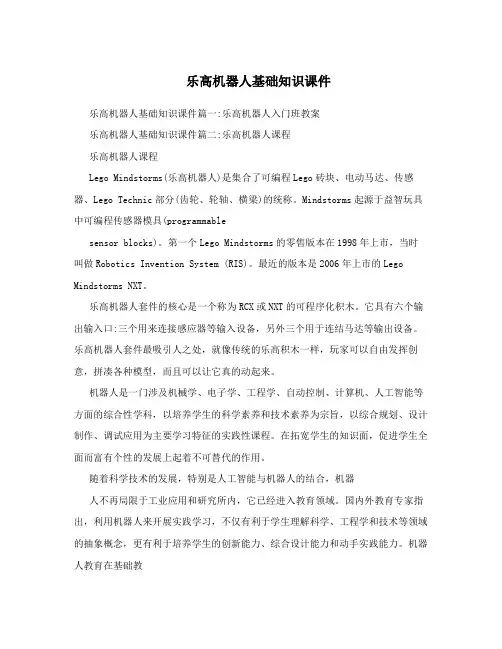

乐高机器人基础知识课件
乐高机器人基础知识课件篇一:乐高机器人入门班教案
乐高机器人基础知识课件篇二:乐高机器人课程
乐高机器人课程
Lego Mindstorms(乐高机器人)是集合了可编程Lego砖块、电动马达、传感器、Lego Technic部分(齿轮、轮轴、横梁)的统称。Mindstorms起源于益智玩具中可编程传感器模具(programmable
sensor blocks)。第一个Lego Mindstorms的零售版本在1998年上市，当时叫做Robotics Invention System (RIS)。最近的版本是2006年上市的Lego
Mindstorms NXT。
乐高机器人套件的核心是一个称为RCX或NXT的可程序化积木。它具有六个输出输入口:三个用来连接感应器等输入设备，另外三个用于连结马达等输出设备。乐高机器人套件最吸引人之处，就像传统的乐高积木一样，玩家可以自由发挥创意，拼凑各种模型，而且可以让它真的动起来。
机器人是一门涉及机械学、电子学、工程学、自动控制、计算机、人工智能等方面的综合性学科，以培养学生的科学素养和技术素养为宗旨，以综合规划、设计制作、调试应用为主要学习特征的实践性课程。在拓宽学生的知识面，促进学生全面而富有个性的发展上起着不可替代的作用。
随着科学技术的发展，特别是人工智能与机器人的结合，机器
人不再局限于工业应用和研究所内，它已经进入教育领域。国内外教育专家指出，利用机器人来开展实践学习，不仅有利于学生理解科学、工程学和技术等领域的抽象概念，更有利于培养学生的创新能力、综合设计能力和动手实践能力。机器人教育在基础教 育越来越受到人们的关注。
我国自2001年举办首届全国青少年机器人竞赛以来，在竞赛的带动与促进下，全国各地展开了校本课程、课外科技小组、选修课等丰富多彩的机器人教育活动。近年来，由于对机器人教育认识上的不足，机器人竞赛活动目标不明确等原因，我国机器人教育的发展受到一定程度的制约。
