胆前级电路原理及制作方法

功放制作——胆前级今天终于把毕业论文交出了。

两周前开始画功放的电路图，心里一直想着这件事情，已经拖了不少时间了。

主要原因是一直没有找到漂亮的电路图绘制工具。

总觉得 Protel、Visio 画出来的电路不好看。

Protel 元件比例不协调，Visio 有些格点自动捕捉功能太霸道了，而且在两条导线交叉时会自动加上难看的桥形跳线符号（可能是我不会用）。

也试过SmartDraw，觉得也是自动捕捉功能太要命，鼠标一靠近元件就被捕捉过去了，得非常小心才行。

后来，还是决定使用 Johns Hopkins University 开发的 Xcircuit。

它必须在 Linux、Unix 下用，所以为此还学了 Linux。

从而也就改变了以前觉得 Linux 特费事的观点，装一个 ubuntu 比装 windows 还省事，office、播放器什么都不用单独装，系统装完就完全可以用了。

杀毒软件也免了。

使用后发现，用 Xcircuit 可以直接画出 ps 的文档，全都是矢量图，缩放没有失真，而且自己觉得看上去和国家半导体、德州仪器元件数据手册上的电路图风格有些相似了，嘿嘿。

言归正传，上次介绍的功放采用了如下的电子管前级电路。

该电路事实上是一个SRPP电路和阴极输出器的级联，两者之间直接耦合。

对于我们这一代人来说，晶体管电路已经先入为主，一下子可能还不能接受电子管电路。

实际上，电子管电路实现的是和晶体管电路同样的功能。

下图是实现同样功能的电子管共阴极放大器和晶体管共射极放大器。

而下图是实现同样功能的电子管阴极跟随器和射级跟随器。

虽然说功能相同，但是电路上还是有很多不同。

首先，电子管的工作电压比晶体管高得多，前者为数百伏，后者仅需几伏。

显然两者不能直接替换。

第二，电子管依靠阴极受热后发射电子，屏极（阳极）加有高正电压，可以收集这些电子。

如果屏极相对阴极加负电压则屏极排斥电子，没有电流产生，这就是电子管二极管的整流原理。

所以，电子管要工作需要加热，这一般通过给靠近阴极的灯丝通电来实现，否则电子管不能工作。

双SRPP胆前级电路的制作胆机以其高贵而华丽。

纯洁而飘逸的音色，让越来越多的发烧友积极地加入。

然而，做一部好胆机并不是一件易事。

笔者为了利用以前购买的晶体管功放．又能欣赏电子管的味道，“前胆后石”不失为一种现实的选择。

同时，对初入道的发烧友来说，制作这样一台胆前级也较为合适，其难度小、造价低、效果好，是进入电子管世界的捷径。

现将这款双SRPP胆前级呈上，以供大家参考。

一、电路设计1．设计思路双SRPP胆前级电路，是在当今比较流行的SRPP电路的基础上，发展起来的。

其优点在于：结构简单、线性好，过载能力强、电路相移少，输入阻抗高、输出阻抗低。

由于通过了一定数量的负反馈，在降低放大倍数的同时，拓宽了胆机的通频带，信噪比提高、失真度减小。

那极强的分析能力和优美的音色让人难以淡忘。

2．工作原理第一级放大采用了价廉物美的6N3双三极管(见图2)，该管音色醇和、乐声娇艳，只有亲身经历，才能茅塞顿开。

电路中的V1、V2是同一只6N3。

对于音频信号；V1是一只普通的共阴极放大器。

R1为阴极电阻且与R2栅极电阳构成对V1提供的栅负压，R3既是V1的负载电阻，也是V2的阴极负载电阻，由V2对信号做不倒相输出．目的在于只降低输出阻抗，不进行电压放大。

两只三极管之间减去了耦合电容的音染，音乐的传真度更高。

根据6N3的Ia-Ug左特性曲线图，使6N3的⑥ 脚为180V，④ 脚自然为90V，[串联电路中，R1=R2=820Ω，若不考虑三极管内阻，根据U1=1R1= UR1/(R1+R2)-180V×820/(820+820)=90V]，Ia=5mA Ug=-1.5V时，让6N3处于最佳静态工作点。

工作于甲类放大状态。

第二级放大采用6N2(或者6N4、6N11、EC88)，通过1 uF/630V的RIAF430耦合电容，再进行二次SRPP放大，目的在保证一定放大倍数的同时。

加入负反馈电路，将其输出信号电压控制在2-4V之间，由0.1 uF/600V CRC油浸电容耦合输出，这样既可以得到整个电路工作的稳定性，又可以使通频带增宽，动态增大。

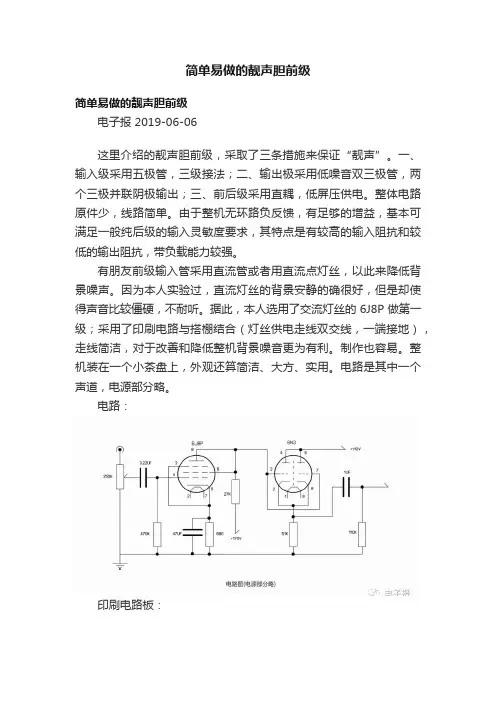

简单易做的靓声胆前级简单易做的靓声胆前级电子报 2019-06-06这里介绍的靓声胆前级，采取了三条措施来保证“靓声”。

一、输入级采用五极管，三级接法；二、输出极采用低噪音双三极管，两个三极并联阴极输出；三、前后级采用直耦，低屏压供电。

整体电路原件少，线路简单。

由于整机无环路负反馈，有足够的增益，基本可满足一般纯后级的输入灵敏度要求，其特点是有较高的输入阻抗和较低的输出阻抗，带负载能力较强。

有朋友前级输入管采用直流管或者用直流点灯丝，以此来降低背景噪声。

因为本人实验过，直流灯丝的背景安静的确很好，但是却使得声音比较僵硬，不耐听。

据此，本人选用了交流灯丝的6J8P做第一级；采用了印刷电路与搭棚结合（灯丝供电走线双交线，一端接地），走线简洁，对于改善和降低整机背景噪音更为有利。

制作也容易。

整机装在一个小茶盘上，外观还算简洁、大方、实用。

电路是其中一个声道，电源部分略。

电路：印刷电路板：焊接完成：裸机状态：装在一个小茶盘上：以下视频链接为本前级与功放搭配的现场放音实况，仅供参考：搭配 FU50 推晚视频：/v_show/id_XMzg5MDM0NjkzMg==.htm l?搭配FU81 单端视频：https:///video.html?spm=a2s0i.db_contents. content.15.654a3caaqvYZw6&uc_param_str=frdnsnpfvecpntnw prdssskt&wm_id=6f26512f5ff54c399a6c3f68ff8a1e14&wm_aid=53d9b087c3634c2a9d79a445a18bcc7b 路神。

和⽥茂⽒线路胆味前级制作电路图（2）和⽥茂⽒线路胆味前级制作电路图（2）　在⼟炮制作中，对于布局是否合理我⼀直以来就认为，如果在机内的各种接线顺畅有条理，给⼈的视觉和听觉上有⼀种给⼈舒服的感觉。

我不喜欢在机内的接线乱七⼋糟杂乱⽆章，长长的电线在内部左转右转，给⼈⼀种混乱的感觉。

不然正谓：“⼟炮” ⼟法泡制也。

做⼟炮器材，实际上是反映⼀个⼈对⾳响艺术的理解，反映出个⼈的风格及制作精神。

好的电路必须有好的元件和合理装配⼯艺才能充分发挥电路的优点，尽可能地减少噪声与失真。

因此，我在制作和⽥茂⽒线路时多次更换了不同的品种耦合电容。

以往我制作胆机时都选⽤搭焊形式来焊制机器，这次尝试⼀下⽤线路板来制作本前级，好在本⼈在制作解码器时⼰有制作线路板的经验了，先⽤PROTEL制出线路板的⼤概的⾛向，结合⾃⼰的经验做出⾃⼰认为是好的设计再⽤线路仿真来试验其性能。

经过做了⼏张电路板后上机试验后才得到⼀个⽐较满意的结果。

本前级的地线是⼀点接地，⼤家从图中可以看到电路板中的固定锣丝就是本前级的接地点，整机的接线⽐较顺畅，从信号输⼊端⾄选择开关处的信号线，使⽤的是Kimber⼩信号线。

由于本地区没有Kimber⼩信号线，所以在去⼴州市考取MSCE认证时，顺道在⼴州买了⼀些，本⼈的胆机⼀直都喜欢⽤纯铜线。

谁知道竟然不够⽤（Kimber⼩信号线很贵），只好在美观上作了妥协。

这可从图中的信号线可看出来。

　常听到有些⼈讲“⾳响简单就是好”,但Krell的⽼板Dame1 D’Agostino则说：“简单只代表容易做，并不⼀定就好。

”事实上，有哪部Hi-End产品是简单了事的？前级由于对交流噪声⾮常敏感，要降低交流噪声和热噪声必须要⽤纯净的电源。

所以我从电源开始就下⾜功夫，本机使⽤了⾼压稳压及灯丝直流稳压的⽅式。

⾼压部分很多⼈都主张⽤双电源，但我在实际上的使⽤时，是很难做到两个声道的元件是⼀样的包括变压器和电⼦零件，从⽽影响到声⾳的结像⼒和空间感。

几款胆前级电路及制作几款胆前级电路及制作时间:2007-09-28 来源: 作者: 点击：9929 字体大小:【大中小】近几年,胆机又逐渐被人们认可和接受,在发烧圈也掀起了一股胆机制作热潮｡而在胆机中,胆前级因线路简单,调试容易,因而制作成功率相对较高｡由于发烧友大多数已拥有性能不错的晶体管后级,搭配一台极品胆前级,可以帮助你迅速进入发烧境界｡“前胆后石”组合或许更适合大多数发烧友的口味｡这里推荐几款极品胆前级电路供发烧友参考｡以下电路均为双声道设计,仅给出一个声道的主体电路,另一声道图略｡1.马碲斯胆前级原理图如图1所示｡该线路仿英国马碲斯“Reference”电子管前级,马碲斯胆前级是以其卓而不群的设计观念,至纯至真一尘不染的透明音质闻名于世｡其线路是胆前级中性价比较高,也是最易装配的一种｡其用12AX7与12AT7作两级放大,具有输出电流大､全频表现平均､分析力高､音质感强等特点｡发烧友还可采用并管的方法来摩此电路(可参考后面介绍的JADIS电路),这时左右声道各用一只12AX7与12AT7放大(外围电阻稍作调整),其声道分离度更高,音色更美｡2.改进型马兰士7胆前级原理如图2所示｡该线路用12AX7作两级放大,后接12AU7阴级跟随器作为信号缓冲｡众所周知,马兰士7胆前级以其中频甜美而著称｡但其分析力及高低频延伸度欠佳｡针对传统马兰士7胆前级的不足,对耦合电容容量的选取以及负反馈环路的选取作了一些调整｡改进后的马兰士7胆前级,高､低频重放有了一定的延伸度和力度感,但中频更佳｡该胆前级最适合听人声与弦乐｡3.和田茂氏胆前级原理图如图3所示｡针对传统马兰士7电路的一些不足,日本人和田茂在马兰士7电路基础上进行改进,改进后的电路称之为和田茂氏电路｡其主要特点是用SRPP电路代替了马兰士7电路的阴极跟随器｡由于SRPP输出级并没有任何电压放大作用,只是作为一个缓冲级使用,比起普通的阴极输出器来说其驱动负载能力更强｡在音色方面,它保持了马兰士7线路中频甜润的特色,其分析力与高､低频响应比马兰士7较佳,信噪比相对较高,该电路所用的电子管也可全部改用12AT7｡4.JADIS胆前级原理图如图4所示｡该线路取自法国“JADIS JP2000”旗舰前级经典线路｡其采用12AT7作两级电压放大,并用12AT7作阴极输出｡使前后级阻抗能很好地匹配,并提高负载能力｡为了得到较大的输出电流和较低的输出阻抗,该电路将双三极管并联使用,这也是其特点之一,其音质醇和通透,比马兰士7更具有浓烈的音乐味,高频与低频也明显胜于马兰士7,最适合欣赏古典音乐｡图5是一款简单易制､性能出众的胆机稳压电源｡该线路结合了电子管与晶体管的特点,取长补短,同时也降低了电源变压器的工艺要求｡高压采用日立场效应管稳压,灯丝采用直流+12.6V供电可进一步降低整机噪声,以上胆前级除改进型马兰士7外(该板为胆整流､胆稳压､主板､电源一体化大板双面镀金设计)均可与该电源板搭配使用｡对胆机制作,一些发烧友特别推崇搭棚焊接法｡但对初学者而言,成功率不高,噪声较难处理,且纯手工制作,产量不大,不适合批量生产｡笔者认为:胆机要想得到普及,应走与线路板装配生产相结合之路｡笔者使用的线路板由专业线路板厂家制作,主板为加厚双面孔化镀金玻璃纤维板,而电源板为单面玻璃纤维板,便于摩机｡板上印字清晰,只要稍懂无线电基础知识,哪怕你从未装配过胆机,按印板所标数值装配,确保你一次装配成功,所装整机的性噪比均达到或超过搭棚焊接的同类产品｡夜深人静时把音量旋至最大,耳贴近音箱仅听到轻微的胆管本底热噪声｡俗话说:“好马配金鞍”｡胆机制作中,元器件的选取也至关重要,为确保质量,建议均采用全新器件制作｡笔者使用厂家提供的套件,电子管为国产出口型产品,电阻为2W､3W美国电阻,如DALE电阻､AB碳阻等｡而电容4.7μF/400V以下则选用音乐味浓的法国苏伦大SMKP电容,电解则选用ELNA､ERO､SAMWHA､Rubycon等品牌｡变压器则有A级材料制作的100WE型和R型两种规格可供发烧友选择｡对于相关部件如音源选择､音量控制,也有多种方案可供选择,如继电器音源切换,手动音量控制板､顶级音量遥控板(继电器切换不同阻值的光敏电阻),镀金输入､输出端子､豪华机箱等,这样组装的整机,无论音质或外观都毫不逊色于一些高品机,改变了“土炮”产品登不了大雅之堂的局面｡装配时,参考原理图,采用含银量较高的优质焊锡丝把所有元件焊在线路板上(包括电子管管座)装好主板及电源板,用万用表测量电源板输出直流高压应在+250V左右,灯丝电压应在+12.6V,若电压正常,检查主板元件装配无误后,即可装好主板电子管,连接好电源线及输入输出插座即可试音｡若试音正常后,即可把所有器件安装到胆前级机箱内｡整机组装完成后,就可以慢慢品味发烧胆机的醉人音色!。

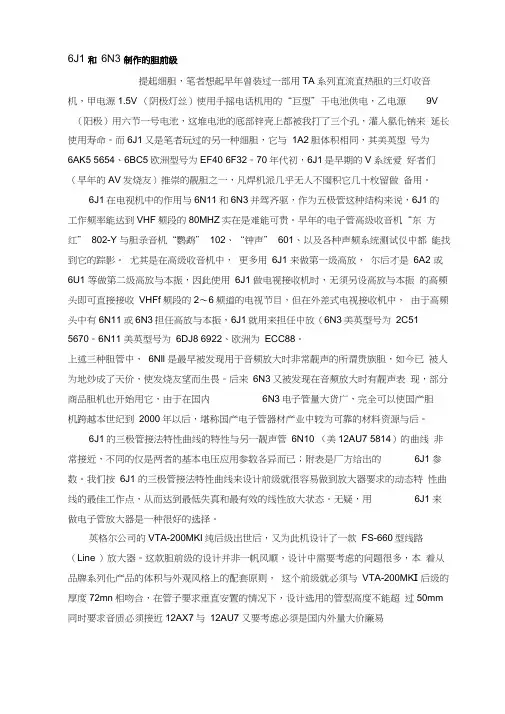

6J1 和6N3 制作的胆前级提起细胆，笔者想起早年曾装过一部用TA系列直流直热胆的三灯收音机，甲电源1.5V （阴极灯丝）使用手摇电话机用的“巨型”干电池供电，乙电源9V （阳极）用六节一号电池，这堆电池的底部锌壳上都被我打了三个孔，灌入氯化钠来延长使用寿命。

而6J1又是笔者玩过的另一种细胆，它与1A2胆体积相同，其美英型号为6AK5 5654、6BC5欧洲型号为EF40 6F32。

70年代初，6J1是早期的V系统爱好者们（早年的AV发烧友）推崇的靓胆之一，凡焊机派几乎无人不囤积它几十枚留做备用。

6J1在电视机中的作用与6N11和6N3并驾齐驱，作为五极管这种结构来说，6J1 的工作频率能达到VHF频段的80MHZ实在是难能可贵。

早年的电子管高级收音机“东方红” 802-Y 与胆录音机“鹦鹉” 102、“钟声” 601、以及各种声频系统测试仪中都能找到它的踪影。

尤其是在高级收音机中，更多用6J1 来做第一级高放，尔后才是6A2 或6U1 等做第二级高放与本振，因此使用6J1 做电视接收机时，无须另设高放与本振的高频头即可直接接收VHFf频段的2〜6频道的电视节目，但在外差式电视接收机中，由于高频头中有6N11或6N3担任高放与本振，6J1就用来担任中放（6N3美英型号为2C51 5670。

6N11 美英型号为6DJ8 6922、欧洲为ECC88。

上述三种胆管中，6Nll 是最早被发现用于音频放大时非常靓声的所谓贵族胆，如今已被人为地炒成了天价，使发烧友望而生畏。

后来6N3又被发现在音频放大时有靓声表现，部分商品胆机也开始用它，由于在国内6N3电子管量大货广，完全可以使国产胆机跨越本世纪到2000年以后，堪称国产电子管器材产业中较为可靠的材料资源与后。

6J1的三极管接法特性曲线的特性与另一靓声管6N10 （美12AU7 5814）的曲线非常接近，不同的仅是两者的基本电压应用参数各异而已；附表是厂方给出的6J1 参数。

6n11SRPP胆前级的制作对音响放大器整体表现起决定性因素的东西是什么?或许会有人讲：元器件！假如元器件的素质是一致的呢?毫无疑问：是电路结构！实质上，电路结构一旦选定，那么，放大器在声音表现上的“性格”也就定了。

在不改变电路工作状态与参数的前题下，尽管可以使用不同的元器件以改变、调整音色，最终，声音的主要倾向是不会发生根本性的改变。

如果欲把一台Marantz 7摩成Audio Research SPl1那样的音色，或者反之，只会是劳民伤财的徒劳1所以，在选择电路时，首先应该明白自己需要些什么，这就如同择偶一样，万不可人云，亦云看谁都好。

SRPP电路的声音特点：动态大、解析力高、有足够的空间感和透明度、声底较松驰。

声场表现上，宽度与高度都算不错，深度上略有不及前两者。

整体上属于较清爽型，喜爱亦浓亦厚音色的人士应该顿足三思。

图1、图2是将要介绍的SRPP电路图。

看上去，它的电源部分要比主放大器还要复杂，这是因为要把电源部分看成放大器一部分：电源必须具备足够低的内阻、较好的频率特性，放大器才会有大的动态、宽阔的频响。

电源的纹波亦对放大器的噪声有着直接的影响。

电源部分的高压及灯丝全部采用了稳压。

高压部分是先经过了一级电子滤波，而后再经过一级稳压。

调整管接成三级达林顿放大，以保证有足够大的放大倍数。

取样放大部分只用了单管方式，没有采用差动放大器，主要是考虑差动放大器的增益较单管放大低一半，而单管放大温漂特性已经可以满足本机的需要。

基准电压用5只51V1W的稳压管串联使用。

灯丝稳压的意义在于：使灯丝通路上的交流纹波进一步降低，以减少感应交流声的机会。

另外，灯丝电压的稳定度对电子管的工作状态有较大的影响，它直接影响到声音的变化龟管子的寿命。

主放大部分并无特殊之处，是典型的SRPP电路，它的输出隔直耦合电容使用了四只电容并联，目的在于降低电容的阻抗，以改善频率特性，均衡各频段的量感。

实际测试时，这种性能优良的MKP介质电容并联并没有给各项指标带来什么变化，在听感上却有极大的不同。

自己动手制作胆前级的一点经验自己动手制作胆前级的一点经验自己动手制作前级，可选择的电路较多，可按各人的喜好所定，但不管是基本形式的共阴极放大电路还是SRPP电路，所要求的目标只有一个，那就是一定要以“靓声”为宗旨。

根据“简为上”的原则，如果能用最简单的电路来实现，绝不选择复杂的电路设计制作，而且简单的电路相对来讲，在稳定性、可靠性及所花费的金钱方面，都更加迎合业余发烧友的想法。

因为电路中作用的元件少，所调整的部位也少，这样的制作，成功的机会反而比使用复杂的线路设计更高。

点击查看电路图另一个问题就是选择什么牌号的电子管，这是因为不同的型号的电子管在音色方面的还原上，会有不同的表现。

比如常用在胆前级上的12系列小九脚花生管，型号不同，听音的反映也不同。

12AX7在空气感、包围感方面感觉较为中意，但由于该管内阻比较高，在速度感这一环节上就显得慢一些。

6DJ8、6N11、6922在听感上有着极快的反映速度，甚至在计算机中，也能寻找到它的踪迹，但缺少胆味，有亦胆亦石的感觉……在这部胆前级线路中，我选用了国产大八脚电子管6N8P，进口型号叫6SN7，该管历史悠久，音色及速度均可，且经久耐用，是一只久经考验的电子管，外观跟功率放大管EL34差不多，只是比EL34稍矮一些，用大胆做前级，既气派又好声耐用，是我选择6N8P的出发点。

而该胆管价钱又十分低廉，更符合节约发烧的原则。

图一是本人专为6N8P设计的一款前级放大电路，也是一部最简单的高电平放大器，不过不要因为简单就看不起它，待安装完毕调试结束后，管叫你刮目相看。

该线路是一个由大八脚又双三极胆6N8P的一半所组成的“反相放大器”，另一半三极部分工作于另一个声道，从图中可见本机隶必于无负反馈形式，所以声音的反映非常“直观”，速度也很快，没有拖泥带水的现象。

值得一提的是，本机的音量控制部分与传统的接法略有不同，一般的接法如图二。

电位器W用以改变输入信号的大小，因为音量控制电路本身就是一“分压电路”。

自己DIY制作马蹄斯电子管胆前级（附电路图）电子管输入阻抗比较高，安装完后，尽量装箱接地，可以做到静如深海。

最简单也可以用个月饼罐来做即可。

GE 5670效果测试，现在市场价格涨价很利害。

成本高了很多现在1个管子价格高达30元。

材料使用已算高端，不要和那些6N3和普通件的前级比价格，觉得价格贵可以换6N3，都兼容制作无比简单，还免调试，如果没60V的电源，拿个双24或者双33的牛，中间抽头不接就是，一样的.以马蹄斯电路为蓝本制作，电路简洁，采用美国全新原盒GE 5670 2枚。

如果觉得美国全新原盒GE 5670价格高的话，可以自己买6N3代换，价格少了20多元。

估计60多元一套就搞定.电位器是用台湾16形电位器，GE 5670管的高度也比6N3矮很多，装箱也好装机器不用露出机外。

材料配套使用非常好，偶合是全新WIMA和瑞典EVOX 电阻是美国DALE(不喜欢DALE的非标值也可以选718电阻）灯丝电压是LM317稳压成6V。

电子管座也是镀金的. 主电容是拆机BC 1500UF ，虽然是拆机但声音很好，比日系高压电容好不少pcb尺寸是132mmx99mm 体积不大可以方便放在小机器内，胆机不用露出箱体电路放大倍数是10倍，觉得大的话可以减小22K的数值即可.变压器要求60VX1 9VX1 （可带误差）60V电流有100MA-200MA就可以了, 8v要求电流大一点，灯丝耗电大一些.PCB原设计是BD139 后用C5171觉得更暖一点，这里温度很低，不需要散热.全机是免调试，安装无错误就直接开声,电子管输入电阻高，注意装箱和做好屏蔽，使信噪比最高。

材料美国全新原盒GE 56702PCB1瑞典evox 3u34美国DALE阻18LED1台湾电位器1LM317 ON全新1BC1500U-100V原装拆机1BC2200uf`1整流管8稳压管2471电容2WIMA 4741散热X119脚电子管座镀金2220UF 松下3。

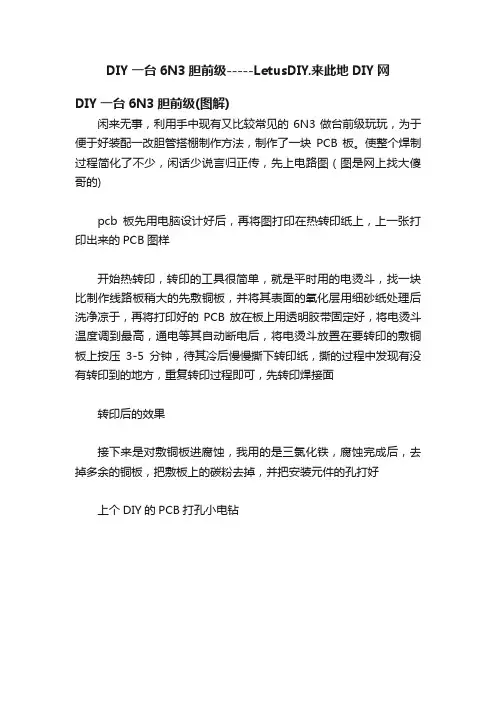

DIY一台6N3胆前级-----LetusDIY.来此地DIY网
DIY一台6N3胆前级(图解)
闲来无事，利用手中现有又比较常见的6N3做台前级玩玩，为于便于好装配一改胆管搭棚制作方法，制作了一块PCB板。

使整个焊制过程简化了不少，闲话少说言归正传，先上电路图（图是网上找大傻哥的)
pcb板先用电脑设计好后，再将图打印在热转印纸上，上一张打印出来的PCB图样
开始热转印，转印的工具很简单，就是平时用的电烫斗，找一块比制作线路板稍大的先敷铜板，并将其表面的氧化层用细砂纸处理后洗净凉于，再将打印好的PCB 放在板上用透明胶带固定好，将电烫斗温度调到最高，通电等其自动断电后，将电烫斗放置在要转印的敷铜板上按压3-5分钟，待其冷后慢慢撕下转印纸，撕的过程中发现有没有转印到的地方，重复转印过程即可，先转印焊接面
转印后的效果
接下来是对敷铜板进腐蚀，我用的是三氯化铁，腐蚀完成后，去掉多余的铜板，把敷板上的碳粉去掉，并把安装元件的孔打好
上个DIY的PCB打孔小电钻。

用6N2制作靓声胆前级自制一台电子管功放，首先应选定一款功率输出用的电子管，再选定电路，然后根据所用电子管及所定电路去订制电源变压器及输出变压器。

6P14(国外型号为EL84)这只管子是在电子管发展最鼎盛时期，针对音频放大电路而制的，而它没有像EL34、KT—88及6L6等一些常用的功率放大管那样有名，这是因为它的单端甲类输出只有3W，而推挽输出最大只有17W。

相比EL34三极管接法的推挽输出都有17W，有多少人会看得上这个“小弟弟”呢?但是，你可不能小看厂这只电广管，它是针对音频电路而研制的，正确运用时音色相当好。

本文就介绍一个实用的电路。

整机电路可以分为4部分：放大电路(图1)、灯丝及负压电路、高压电路和测量电路(图2)。

本机的电儿放大管选用了12AT7，1／2只12AT7作电压放大并直耦到倒相电路，倒相电路是由1／2只12AT7作屏－阴倒相，而没有选用现在较常用的长尾倒相电路，是因为6P14的栅偏压较低，所需P-P问的推动电压Egl大约20V，用1／2只12AT7作屏阴倒相已经族够了。

功率放大级用—对6P14作推挽输出，功率实在是可怜，恐怕不能很好推动我的那对LS3／5A，所以选定了每个声道用4只6P14作并联推挽，并联推挽与推挽相比所产生的不良后果就是在听感上会觉得弦乐变“粗”了一些，为了使本机可用性更好一些，设计时做了些弥补，就是可以4只并联推挽使用，也可以两只推挽使用。

与放大电路的“简单”相比电源部分可以算是“复杂”了许多，电源部分作为整体电路能源供给的所在，如果没有—套好的电源系统，再好的放大电路设计，也不可能使其设计发挥到最高境界，基于这—点，本机电源部分设计得“复杂”了一些，一般认为高压经过整流以后，经CLCπ型滤波器供给高压就已经够“发烧”了，实验中经π型滤波器得到的直流电压还是会随着市电的波动及功率放大级功率输出而动态变化，这样就会使放大电路的工作点偏离原设计，本机采用电子管串联稳压，来解决这——问题，使输出电压不会受到外界及内部的影响而产生变化，在阳极电压恒定以后，能够影响功率放大电路工作点的只剩下栅负压了。

几款胆前级电路及制作时间:2007-09-28 来源: 作者: 点击：9929 字体大小:【大中小】近几年,胆机又逐渐被人们认可和接受,在发烧圈也掀起了一股胆机制作热潮｡而在胆机中,胆前级因线路简单,调试容易,因而制作成功率相对较高｡由于发烧友大多数已拥有性能不错的晶体管后级,搭配一台极品胆前级,可以帮助你迅速进入发烧境界｡“前胆后石”组合或许更适合大多数发烧友的口味｡这里推荐几款极品胆前级电路供发烧友参考｡以下电路均为双声道设计,仅给出一个声道的主体电路,另一声道图略｡1.马碲斯胆前级原理图如图1所示｡该线路仿英国马碲斯“Reference”电子管前级,马碲斯胆前级是以其卓而不群的设计观念,至纯至真一尘不染的透明音质闻名于世｡其线路是胆前级中性价比较高,也是最易装配的一种｡其用12AX7与12AT7作两级放大,具有输出电流大､全频表现平均､分析力高､音质感强等特点｡发烧友还可采用并管的方法来摩此电路(可参考后面介绍的JADIS电路),这时左右声道各用一只12AX7与12AT7放大(外围电阻稍作调整),其声道分离度更高,音色更美｡2.改进型马兰士7胆前级原理如图2所示｡该线路用12AX7作两级放大,后接12AU7阴级跟随器作为信号缓冲｡众所周知,马兰士7胆前级以其中频甜美而著称｡但其分析力及高低频延伸度欠佳｡针对传统马兰士7胆前级的不足,对耦合电容容量的选取以及负反馈环路的选取作了一些调整｡改进后的马兰士7胆前级,高､低频重放有了一定的延伸度和力度感,但中频更佳｡该胆前级最适合听人声与弦乐｡3.和田茂氏胆前级原理图如图3所示｡针对传统马兰士7电路的一些不足,日本人和田茂在马兰士7电路基础上进行改进,改进后的电路称之为和田茂氏电路｡其主要特点是用SRPP电路代替了马兰士7电路的阴极跟随器｡由于SRPP输出级并没有任何电压放大作用,只是作为一个缓冲级使用,比起普通的阴极输出器来说其驱动负载能力更强｡在音色方面,它保持了马兰士7线路中频甜润的特色,其分析力与高､低频响应比马兰士7较佳,信噪比相对较高,该电路所用的电子管也可全部改用12AT7｡4.JADIS胆前级原理图如图4所示｡该线路取自法国“JADIS JP2000”旗舰前级经典线路｡其采用12AT7作两级电压放大,并用12AT7作阴极输出｡使前后级阻抗能很好地匹配,并提高负载能力｡为了得到较大的输出电流和较低的输出阻抗,该电路将双三极管并联使用,这也是其特点之一,其音质醇和通透,比马兰士7更具有浓烈的音乐味,高频与低频也明显胜于马兰士7,最适合欣赏古典音乐｡图5是一款简单易制､性能出众的胆机稳压电源｡该线路结合了电子管与晶体管的特点,取长补短,同时也降低了电源变压器的工艺要求｡高压采用日立场效应管稳压,灯丝采用直流+12.6V供电可进一步降低整机噪声,以上胆前级除改进型马兰士7外(该板为胆整流､胆稳压､主板､电源一体化大板双面镀金设计)均可与该电源板搭配使用｡对胆机制作,一些发烧友特别推崇搭棚焊接法｡但对初学者而言,成功率不高,噪声较难处理,且纯手工制作,产量不大,不适合批量生产｡笔者认为:胆机要想得到普及,应走与线路板装配生产相结合之路｡笔者使用的线路板由专业线路板厂家制作,主板为加厚双面孔化镀金玻璃纤维板,而电源板为单面玻璃纤维板,便于摩机｡板上印字清晰,只要稍懂无线电基础知识,哪怕你从未装配过胆机,按印板所标数值装配,确保你一次装配成功,所装整机的性噪比均达到或超过搭棚焊接的同类产品｡夜深人静时把音量旋至最大,耳贴近音箱仅听到轻微的胆管本底热噪声｡俗话说:“好马配金鞍”｡胆机制作中,元器件的选取也至关重要,为确保质量,建议均采用全新器件制作｡笔者使用厂家提供的套件,电子管为国产出口型产品,电阻为2W､3W美国电阻,如DALE电阻､AB碳阻等｡而电容4.7μF/400V以下则选用音乐味浓的法国苏伦大SMKP电容,电解则选用ELNA､ERO､SAMWHA､Rubycon等品牌｡变压器则有A级材料制作的100WE型和R型两种规格可供发烧友选择｡对于相关部件如音源选择､音量控制,也有多种方案可供选择,如继电器音源切换,手动音量控制板､顶级音量遥控板(继电器切换不同阻值的光敏电阻),镀金输入､输出端子､豪华机箱等,这样组装的整机,无论音质或外观都毫不逊色于一些高品机,改变了“土炮”产品登不了大雅之堂的局面｡装配时,参考原理图,采用含银量较高的优质焊锡丝把所有元件焊在线路板上(包括电子管管座)装好主板及电源板,用万用表测量电源板输出直流高压应在+250V左右,灯丝电压应在+12.6V,若电压正常,检查主板元件装配无误后,即可装好主板电子管,连接好电源线及输入输出插座即可试音｡若试音正常后,即可把所有器件安装到胆前级机箱内｡整机组装完成后,就可以慢慢品味发烧胆机的醉人音色!。

常用胆前级电路原理及制作方法时间：2010-06-30 17:16:21 来源：作者：疯狂的三极管图5是一款简单易制､性能出众的胆机稳压电源｡该线路结合了电子管与晶体管的特点,取长补短,同时也降低了电源变压器的工艺要求｡高压采用日立场效应管稳压,灯丝采用直流+12.6V供电可进一步降低整机噪声,以上胆前级除改进型马兰士7外(该板为胆整流､胆稳压､主板､电源一体化大板双面镀金设计)均可与该电源板搭配使用｡对胆机制作,一些发烧友特别推崇搭棚焊接法｡但对初学者而言,成功率不高,噪声较难处理,且纯手工制作,产量不大,不适合批量生产｡笔者认为:胆机要想得到普及,应走与线路板装配生产相结合之路｡笔者使用的线路板由专业线路板厂家制作,主板为加厚双面孔化镀金玻璃纤维板,而电源板为单面玻璃纤维板,便于摩机｡板上印字清晰,只要稍懂无线电基础知识,哪怕你从未装配过胆机,按印板所标数值装配,确保你一次装配成功,所装整机的性噪比均达到或超过搭棚焊接的同类产品｡夜深人静时把音量旋至最大,耳贴近音箱仅听到轻微的胆管本底热噪声｡俗话说:“好马配金鞍”｡胆机制作中,元器件的选取也至关重要,为确保质量,建议均采用全新器件制作｡笔者使用厂家提供的套件,电子管为国产出口型产品, 电阻为2W､3W美国电阻,如DALE电阻､AB碳阻等｡而电容4.7μF/400V以下则选用音乐味浓的法国苏伦大SMKP电容,电解则选用ELNA､ERO､SAMWHA､Rubycon等品牌｡变压器则有A级材料制作的100WE型和R型两种规格可供发烧友选择｡对于相关部件如音源选择､音量控制, 也有多种方案可供选择,如继电器音源切换,手动音量控制板､顶级音量遥控板(继电器切换不同阻值的光敏电阻),镀金输入､输出端子､豪华机箱等,这样组装的整机,无论音质或外观都毫不逊色于一些高品机,改变了“土炮”产品登不了大雅之堂的局面｡装配时,参考原理图,采用含银量较高的优质焊锡丝把所有元件焊在线路板上(包括电子管管座)装好主板及电源板,用万用表测量电源板输出直流高压应在+250V左右,灯丝电压应在+12.6V,若电压正常,检查主板元件装配无误后,即可装好主板电子管,连接好电源线及输入输出插座即可试音｡若试音正常后,即可把所有器件安装到胆前级机箱内｡整机组装完成后,就可以慢慢品味发烧胆机的醉人音色!常用胆前级电路原理及制作方法时间：2010-06-30 17:16:21 来源：作者：疯狂的三极管胆机在发烧圈掀起了制作热潮｡而在胆机中,胆前级因线路简单,调试容易,因而制作成功率相对较高｡由于发烧友大多数已拥有性能不错的晶体管后级,搭配一台极品胆前级,可以帮助你迅速进入发烧境界｡“前胆后石”组合或许更适合大多数发烧友的口味｡这里推荐几款极品胆前级电路供发烧友参考｡以下电路均为双声道设计,仅给出一个声道的主体电路,另一声道图略｡1.马碲斯胆前级原理图如图1所示｡该线路仿英国马碲斯“Reference”电子管前级,马碲斯胆前级是以其卓而不群的设计观念,至纯至真一尘不染的透明音质闻名于世｡其线路是胆前级中性价比较高,也是最易装配的一种｡其用12AX7与12AT7作两级放大,具有输出电流大､全频表现平均､分析力高､音质感强等特点｡发烧友还可采用并管的方法来摩此电路(可参考后面介绍的JADIS电路),这时左右声道各用一只12AX7与12AT7放大(外围电阻稍作调整),其声道分离度更高,音色更美｡2.改进型马兰士7胆前级原理如图2所示｡该线路用12AX7作两级放大,后接12AU7阴级跟随器作为信号缓冲｡众所周知,马兰士7胆前级以其中频甜美而著称｡但其分析力及高低频延伸度欠佳｡针对传统马兰士7胆前级的不足,对耦合电容容量的选取以及负反馈环路的选取作了一些调整｡改进后的马兰士7胆前级,高､低频重放有了一定的延伸度和力度感,但中频更佳｡该胆前级最适合听人声与弦乐｡3.和田茂氏胆前级原理图如图3所示｡针对传统马兰士7电路的一些不足,日本人和田茂在马兰士7电路基础上进行改进,改进后的电路称之为和田茂氏电路｡其主要特点是用SRPP电路代替了马兰士7电路的阴极跟随器｡由于SRPP输出级并没有任何电压放大作用,只是作为一个缓冲级使用,比起普通的阴极输出器来说其驱动负载能力更强｡在音色方面,它保持了马兰士7线路中频甜润的特色,其分析力与高､低频响应比马兰士7较佳,信噪比相对较高,该电路所用的电子管也可全部改用12AT7｡4.JADIS胆前级原理图如图4所示｡该线路取自法国“JADIS JP2000”旗舰前级经典线路｡其采用12AT7作两级电压放大,并用12AT7作阴极输出｡使前后级阻抗能很好地匹配,并提高负载能力｡为了得到较大的输出电流和较低的输出阻抗,该电路将双三极管并联使用,这也是其特点之一,其音质醇和通透,比马兰士7更具有浓烈的音乐味,高频与低频也明显胜于马兰士7,最适合欣赏古典音乐｡和田茂前级线路第五款线路为一以12AX7两极放大加一级以12AU7 white cathode fo11ower由日本人推荐，取名为和田茂氏前级，前两级与Marantz 7相似，最后一级使用与SRPP相似的white cathode follower电路见图5、6。

6J8P 帘栅极输入胆前级的工作原理及特征
鉴于现代音源输出电平较高，可以直接推动后级（合并机）放大器，因此，制作前级的主要目的是为了校声，使音质更好听，音色更完美，由此制作前级不必苛求过大的增益，甚至无增益也行，对此笔者采用电子管6J8P，将栅极接地，由帘栅极输入的前级电路制作试机，电路如图所示（另一声道完全相同）。

一、电路原理及特征
1．本前级只有2dB-5dB 的增益，故不设音量电位器，音量控制由后级放大器担任，这样有利于避免电位器在衰减电平时阻抗变化引起前后阻抗失配而产生的幅频、相位及谐波失真，且有利于避免电位器滑动产生的噪声。

2．因前级极易感应噪声及灯丝交流干扰，6J8P 接成栅地电路屏蔽较好，阴极接有旁路电容，使阴极和抑制栅极也对地屏蔽，这一措施使前级声底异常宁静，栅地电路工作性能稳定可靠，克服了放大器零点漂移，牢固锁定了本级工作状态。

电子管6H30单管胆前级的电子制作资料来源电子下载网下载时间 2010-8-30 19:30:01 本文地址电子管6H30单管胆前级的电子制作6H30这个管子原产地是苏联，6H30属于框架栅式电子管，采用三层云母片根支架作辅助支撑的超强化结构，高度加强抗震性，寿命长达一万小时。

当时应用于战斗机“苏,27”上，在机械结构上进行了高度的强化，同时其电气特性约为两支并联的6DJ8/ECC88，跨导极高，输出电流大，输出阻抗低，超低静音，几乎没有麦克风效应，有点像当年品相极佳的德律风根E182CC电子管，只要很简单的条件就能发挥极大的效能。

只因是苏联军用品，到2000年底方才解禁，为胆机厂家和胆机爱好者所知晓。

美国胆机中鼎鼎大名的ARC在新推出的Audio Research 3中采用了4只6H30，这是相当具有指标意义的，众所周知，这家Hi-End品牌向来以专攻6922/6DJ8真空管为主，从前级到后级，数十年来多是围绕6922/6DJ8所规划设计，如今在其顶级参考系列中转而采用6H30，若非性能优异，合乎其技术指标，恐怕很难入选。

而国内的另一知名品牌,欧博，在其参考级Reference CD2.3高级CD唱盘系统中，RCA输出信号部分也采用了由6H30构建的缓冲电路作为输出。

由以上两例大家可略知6H30性能之优异程度。

当然这只管子的价格也比较高些，不过和动辄千元的古董电子管相比，二百元的价格还是不算很贵，目前国内可以购买到的有Sovtek的普通型号、金脚型号和EH的金脚型号三种，货源比较充足，品质也有实证，是款值得好好挖掘其潜力的管子。

在网上搜索了一下有关6H30的电路，单管放大的电路找到了两款自给偏压、以恒流源做负载的电路;一款意大利发烧友的放大电路，采用的是固定偏压、电感负载的屏极输出电路;DIYZONE里面也有用恒流二极管做负载的试验电路，还找到了一款6H30的单管放大模拟软件，可以显示各种工作点的特性曲线，这样设计电路时就非常方便。

5670 制作的缓冲胆前级放大器笔者用美国5670（国产管为6N3 ）双三极电子管制作了一台缓冲胆前级，因其音效出色，加之电路简单，制作调试容易，适用范围宽广，胆石后级皆宜。

电路原理如图1 所示（只画出一个声道，另一声道相同）。

从原理图可以看出，该机有四大特点：①第一级采用了共阴纯 A 类放大。

现在的模拟放大器工作状态大体分为三类：即A 类（甲类）、B类（乙类）和AB类（甲乙类），一般所说的放大器工作状态大都是指末级功放管的工作状态，对前级放大管的工作状态很少有人提及。

这里需要说明的是，前级放大管的工作状态相对于末级更为重要，这一点相信不会有人提出异议，之所以有“前级出声，后级出力”之说，我想道理就在于此。

同时，这一级的阴极取消了旁路电容，即本级的电流负反馈形成，因而该级增益高、动态大、频响宽、胆味浓。

②第一级到第二级采用了直接耦合方式。

这是因为如果级间用电容耦合时，容抗的存在会导致音频信号的相移，从而产生相位失真。

音乐信号是由多谐波组合而成，如果不同的谐波产生各自不同的位移，这些谐波重新组合起来就会与原来的波形大不相同，从而产生失真。

取消耦合电容后，级间电容引起的相位失真荡然无存，同时也展宽了频带。

因此，放大器的音质变得更清澄透明、细腻圆滑、层次分明、非常耐听，省去了一只价格较高的耦合电容，也节省了开支，同时也使电路进一步得到简化。

③第二级放大设计为阴极跟随器电路(也叫缓冲电路) 。

阴极输出电路起源于20 世纪40 年代，是由经典流行的共阴极放大电路演变而来。

它是将原屏极回路中的负载直接移至阴极回路，构成了100％的负反馈，所以，虽然该电路的电压增益为 1 或小于1，但其阻抗、频响等特性指标却得到大幅度改善。

它具有输入阻抗高、输出阻抗低、频响宽、失真小、带负载能力强、瞬态响应好等多项优点，完全能够满足当今众多数码音源的高保真回放要求。

④取消了大环路负反馈电路，这是因为输入级已加了电流负反馈，第二级为100％的负反馈，这就为取消大环路负反馈奠定了基础。
