施工现场平面布置图必须掌握的66条要点

施工现场平面布置图布置的原则1、施工平面布置应严格掌握在建筑红线之内。

2、平面布置要紧凑合理，尽量削减施工用地。

3、尽量利用原有建筑物或构筑物。

4、合理组织运输，保证现场运输道路畅通，尽量削减二次搬运。

5、各项施工设施布置都要满意便利施工、平安防火、环境爱护和劳动爱护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊依据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯四周，施工道路近旁，以便利运输。

4）水泥库选择地势较高、排水便利靠近搅拌机的地方。

5）临时水电应就近铺设。

6、在平面交通上，要尽量避开土建、安装以及其他各专业施工相互干扰。

7、符合施工现场卫生及平安技术要求和防火规范。

8、现场布置有利于各子项目施工作业。

9、考虑施工场地状况及场地主要出入口交通状况。

10、结合拟采纳的施工方案及施工挨次。

11、满意半成品、原材料、周转材料堆放及钢筋加工需要。

12、满意不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

13、各种施工机械既满意各工作面作业需要又便于安装、拆卸。

14、实施严格的平安及施工标准，争创省级平安文明工地。

1、施工平面布置应严格掌握在建筑红线之内。

2、平面布置要紧凑合理，尽量削减施工用地。

3、尽量利用原有建筑物或构筑物。

4、合理组织运输，保证现场运输道路畅通，尽量削减二次搬运。

5、各项施工设施布置都要满意便利施工、平安防火、环境爱护和劳动爱护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊依据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯四周，施工道路近旁，以便利运输。

4）水泥库选择地势较高、排水便利靠近搅拌机的地方。

5）临时水电应就近铺设。

6、在平面交通上，要尽量避开土建、安装以及其他各专业施工相互干扰。

7、符合施工现场卫生及平安技术要求和防火规范。

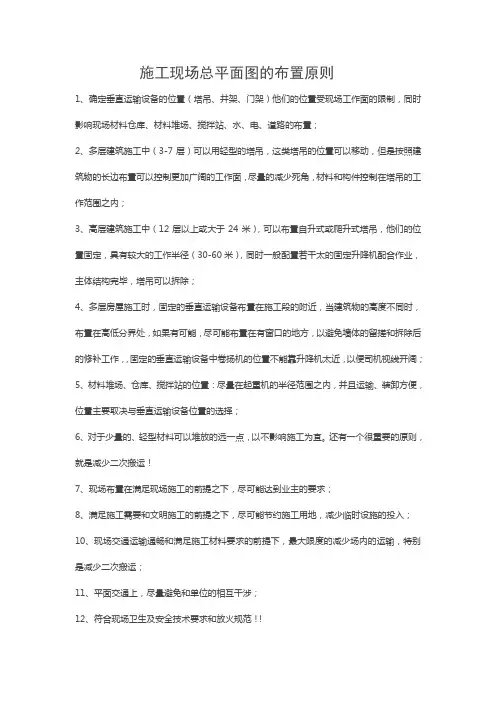

施工现场总平面图的布置原则
1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置；
2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内；
3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除；
4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔；
5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择；
6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。

还有一个很重要的原则，就是减少二次搬运！
7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求；
8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入；10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运；
11、平面交通上，尽量避免和单位的相互干涉；
12、符合现场卫生及安全技术要求和放火规范！！。

施工现场平面布置一、布置原则1、场区布置1）现场施工总体规划布置应遵循合理使用场地，有利施工，便于管理等基本原则。

分区布置，应满足防洪、防火等安全要求及环境保护要求。

2）施工生产区域宜实行封闭管理，主要进出口处应设有明显的施工警示标志和安全文明生产规定、禁令，与施工无关的人员、设备不应进入封闭作业区。

在危险作业场所应设有事故报警及紧急疏散通道设施。

3）施工设施的设置应符合防汛、防火、防砸、防风、防雷及职业卫生等要求设备、原材料、半成品、成品等应分类存放，标识清晰，稳固整齐，并保持通道通畅。

4）作业场所应保持整洁、无积水；排水管、沟应保持畅通，施工作业面应做到工完场清。

5）施工现场的井、洞、坑、沟、口等危险处应设置明显的警示标志，并应采取加盖板或设置围栏等防护措施。

2、基本规定（1）临时建筑应由专业技术人员编制施工组织设计，并经企业技术负责人批准后方可实施。

临时建筑的施工安装、拆卸或拆除应编制施工方案，并应由专业人员施工、专业技术人员现场监督。

（2）临时建筑建设场地应具备路通、水通、电通、讯通和平整的条件。

临时建筑、施工现场、道路及其他设施的布置应符合消防、卫生、环保和节约用地的有关要求。

（3）临时建筑层数不宜超过两层。

（4）临时建筑设计使用年限应为5年。

（5）临时建筑结构选型应遵循可循环利用的原则，并应根据地理环境、使用功能、荷载特点、材料供应和施工条件等因素综合确定。

（6）临时建筑严禁采用钢管、毛竹、三合板、石棉瓦等搭设简易的临时建筑物；严禁将夹芯板作为活动房的竖向承重构件使用。

（7）临时建筑所采用的原材料、构配件和设备等，其品种、规格、性能等应满足设计要求并符合国家现行标准的规定，不得使用已被国家淘汰的产品。

（8）活动房主要承重构件的设计使用年限不应小于20年，并应有生产企业、生产日期等标志。

活动房构件的周转使用次数不宜超过10次，累计使用年限不宜超过20年。

当周转使用次数超过10次或者累计使用年限超过20年时，应进行质量检测，合格后方可继续使用。

施工现场平面布置图的布置原则有哪些？
1.1、施工平面布置应严格控制在建筑红线之内。

1.2、平面布置要紧凑合理，尽量减少施工用地。

1.3、尽量利用原有建筑物或构筑物。

1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

4）水泥库选择地势较高、排水方便靠近搅拌机的地方。

5）临时水电应就近铺设。

1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰；
1.7符合施工现场卫生及安全技术要求和防火规范。

1.8现场布置有利于各子项目施工作业。

1.9考虑施工场地状况及场地主要出入口交通状况。

1.10结合拟采用的施工方案及施工顺序。

1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。

1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。

1.14实施严格的安全及施工标准，争创省级安全文明工地。

（资料素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

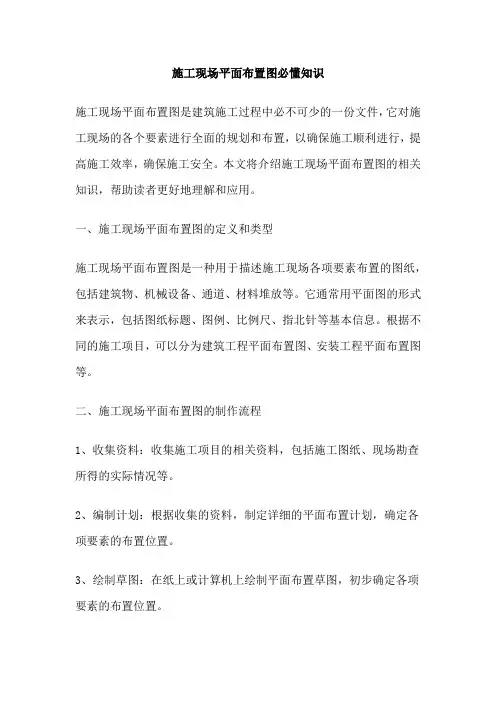

施工现场平面布置图必懂知识施工现场平面布置图是建筑施工过程中必不可少的一份文件，它对施工现场的各个要素进行全面的规划和布置，以确保施工顺利进行，提高施工效率，确保施工安全。

本文将介绍施工现场平面布置图的相关知识，帮助读者更好地理解和应用。

一、施工现场平面布置图的定义和类型施工现场平面布置图是一种用于描述施工现场各项要素布置的图纸，包括建筑物、机械设备、通道、材料堆放等。

它通常用平面图的形式来表示，包括图纸标题、图例、比例尺、指北针等基本信息。

根据不同的施工项目，可以分为建筑工程平面布置图、安装工程平面布置图等。

二、施工现场平面布置图的制作流程1、收集资料：收集施工项目的相关资料，包括施工图纸、现场勘查所得的实际情况等。

2、编制计划：根据收集的资料，制定详细的平面布置计划，确定各项要素的布置位置。

3、绘制草图：在纸上或计算机上绘制平面布置草图，初步确定各项要素的布置位置。

4、修改完善：对草图进行修改和完善，确保图纸内容准确、清晰。

5、审核批准：将最终的平面布置图提交给相关负责人审核，经审批后加以批准。

三、施工现场平面布置的重要性1、提高施工效率：合理的平面布置能够减少物料搬运的距离和时间，提高施工效率。

2、确保施工安全：合理的平面布置能够确保施工现场各项设施和人员之间的安全距离，减少事故风险。

3、方便施工管理：合理的平面布置能够清晰地展示各项要素的布置情况，方便施工管理。

四、施工现场平面布置图的阅读和应用1、阅读方法：在阅读施工现场平面布置图时，应先了解图纸的基本信息，如标题、比例尺、指北针等，然后详细阅读各项要素的布置情况。

2、应用范围：施工现场平面布置图是施工过程中的重要指导文件，适用于施工组织、施工管理、施工安全等多个方面。

五、总结本文介绍了施工现场平面布置图的相关知识，包括其定义、类型、制作流程、重要性以及阅读和应用方法。

通过合理的平面布置，可以有效地提高施工效率、确保施工安全，方便施工管理。

施工现场平面布置一、布置原则1、场区布置1）现场施工总体规划布置应遵循合理使用场地，有利施工，便于管理等基本原则。

分区布置，应满足防洪、防火等安全要求及环境保护要求。

2）施工生产区域宜实行封闭管理，主要进出口处应设有明显的施工警示标志和安全文明生产规定、禁令，与施工无关的人员、设备不应进入封闭作业区。

在危险作业场所应设有事故报警及紧急疏散通道设施。

3）施工设施的设置应符合防汛、防火、防砸、防风、防雷及职业卫生等要求设备、原材料、半成品、成品等应分类存放，标识清晰，稳固整齐，并保持通道通畅。

4）作业场所应保持整洁、无积水；排水管、沟应保持畅通，施工作业面应做到工完场清。

5）施工现场的井、洞、坑、沟、口等危险处应设置明显的警示标志，并应采取加盖板或设置围栏等防护措施。

2、基本规定（1）临时建筑应由专业技术人员编制施工组织设计，并经企业技术负责人批准后方可实施。

临时建筑的施工安装、拆卸或拆除应编制施工方案，并应由专业人员施工、专业技术人员现场监督。

（2）临时建筑建设场地应具备路通、水通、电通、讯通和平整的条件。

临时建筑、施工现场、道路及其他设施的布置应符合消防、卫生、环保和节约用地的有关要求。

（3）临时建筑层数不宜超过两层。

（4）临时建筑设计使用年限应为5年。

（5）临时建筑结构选型应遵循可循环利用的原则，并应根据地理环境、使用功能、荷载特点、材料供应和施工条件等因素综合确定。

（6）临时建筑严禁采用钢管、毛竹、三合板、石棉瓦等搭设简易的临时建筑物；严禁将夹芯板作为活动房的竖向承重构件使用。

（7）临时建筑所采用的原材料、构配件和设备等，其品种、规格、性能等应满足设计要求并符合国家现行标准的规定，不得使用已被国家淘汰的产品。

（8）活动房主要承重构件的设计使用年限不应小于20年，并应有生产企业、生产日期等标志。

活动房构件的周转使用次数不宜超过10次，累计使用年限不宜超过20年。

当周转使用次数超过10次或者累计使用年限超过20年时，应进行质量检测，合格后方可继续使用。

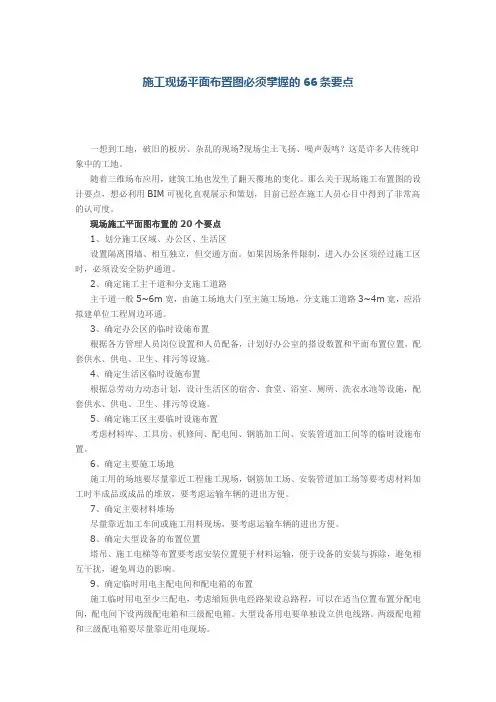

施工现场平面布置图必须掌握的66条要点一想到工地，破旧的板房、杂乱的现场?现场尘土飞扬、噪声轰鸣？这是许多人传统印象中的工地。

随着三维场布应用，建筑工地也发生了翻天覆地的变化。

那么关于现场施工布置图的设计要点，想必利用BIM可视化直观展示和策划，目前已经在施工人员心目中得到了非常高的认可度。

现场施工平面图布置的20个要点1、划分施工区域、办公区、生活区设置隔离围墙、相互独立，但交通方面。

如果因场条件限制，进入办公区须经过施工区时，必须设安全防护通道。

2、确定施工主干道和分支施工道路主干道一般5~6m宽，由施工场地大门至主施工场地，分支施工道路3~4m宽，应沿拟建单位工程周边环通。

3、确定办公区的临时设施布置根据各方管理人员岗位设置和人员配备，计划好办公室的搭设数置和平面布置位置，配套供水、供电、卫生、排污等设施。

4、确定生活区临时设施布置根据总劳动力动态计划，设计生活区的宿舍、食堂、浴室、厕所、洗衣水池等设施，配套供水、供电、卫生、排污等设施。

5、确定施工区主要临时设施布置考虑材料库、工具房、机修间、配电间、钢筋加工间、安装管道加工间等的临时设施布置。

6、确定主要施工场地施工用的场地要尽量靠近工程施工现场，钢筋加工场、安装管道加工场等要考虑材料加工时半成品或成品的堆放，要考虑运输车辆的进出方便。

7、确定主要材料堆场尽量靠近加工车间或施工用料现场，要考虑运输车辆的进出方便。

8、确定大型设备的布置位置塔吊、施工电梯等布置要考虑安装位置便于材料运输，便于设备的安装与拆除，避免相互干扰，避免周边的影响。

9、确定临时用电主配电间和配电箱的布置施工临时用电至少三配电，考虑缩短供电经路架设总路程，可以在适当位置布置分配电间，配电间下设两级配电箱和三级配电箱。

大型设备用电要单独设立供电线路。

两级配电箱和三级配电箱要尽量靠近用电现场。

10、确定供水线路和供水点的布置（包括高层建的消防用水）施工区的用水点每个单工程四周要均匀布置，高层建筑要有专用高压水泵将水送对施工用水楼层，沿建筑物的高度设置D100的消防供水管，每层配消防箱。

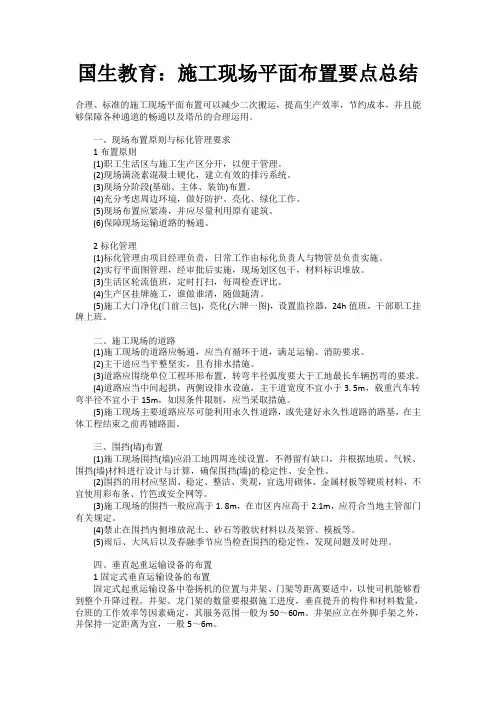

国生教育：施工现场平面布置要点总结合理、标准的施工现场平面布置可以减少二次搬运，提高生产效率，节约成本，并且能够保障各种通道的畅通以及塔吊的合理运用。

一、现场布置原则与标化管理要求1布置原则(1)职工生活区与施工生产区分开，以便于管理。

(2)现场满浇素混凝土硬化，建立有效的排污系统。

(3)现场分阶段(基础、主体、装饰)布置。

(4)充分考虑周边环境，做好防护、亮化、绿化工作。

(5)现场布置应紧凑，并应尽量利用原有建筑。

(6)保障现场运输道路的畅通。

2标化管理(1)标化管理由项目经理负责，日常工作由标化负责人与物管员负责实施。

(2)实行平面图管理，经审批后实施，现场划区包干，材料标识堆放。

(3)生活区轮流值班，定时打扫，每周检查评比。

(4)生产区挂牌施工，谁做谁清，随做随清。

(5)施工大门净化(门前三包)，亮化(六牌一图)，设置监控器，24h值班，干部职工挂牌上班。

二、施工现场的道路(1)施工现场的道路应畅通，应当有循环于道，满足运输、消防要求。

(2)主干道应当平整坚实，且有排水措施。

(3)道路应围绕单位工程环形布置，转弯半径弧度要大于工地最长车辆拐弯的要求。

(4)道路应当中间起拱，两侧设排水设施，主干道宽度不宜小于3. 5m，载重汽车转弯半径不宜小于15m，如因条件限制，应当采取措施。

(5)施工现场主要道路应尽可能利用永久性道路，或先建好永久性道路的路基，在主体工程结束之前再铺路面。

三、围挡(墙)布置(1)施工现场围挡(墙)应沿工地四周连续设置，不得留有缺口，并根据地质、气候、围挡(墙)材料进行设计与计算，确保围挡(墙)的稳定性、安全性。

(2)围挡的用材应坚固、稳定、整洁、美观，宜选用砌体、金属材板等硬质材料，不宜使用彩布条、竹笆或安全网等。

(3)施工现场的围挡一般应高于1. 8m，在市区内应高于2.1m，应符合当地主管部门有关规定。

(4)禁止在围挡内侧堆放泥土、砂石等散状材料以及架管、模板等。

(5)雨后、大风后以及春融季节应当检查围挡的稳定性，发现问题及时处理。

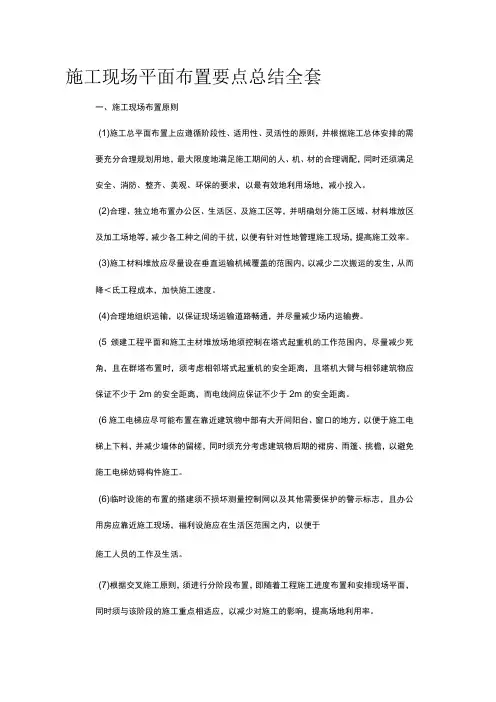

施工现场平面布置要点总结全套一、施工现场布置原则(1)施工总平面布置上应遵循阶段性、适用性、灵活性的原则，并根据施工总体安排的需要充分合理规划用地，最大限度地满足施工期间的人、机、材的合理调配，同时还须满足安全、消防、整齐、美观、环保的要求，以最有效地利用场地，减小投入。

(2)合理、独立地布置办公区、生活区、及施工区等，并明确划分施工区域、材料堆放区及加工场地等，减少各工种之间的干扰，以便有针对性地管理施工现场，提高施工效率。

(3)施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少二次搬运的发生，从而降＜氐工程成本，加快施工速度。

(4)合理地组织运输，以保证现场运输道路畅通，并尽量减少场内运输费。

(5颁建工程平面和施工主材堆放场地须控制在塔式起重机的工作范围内，尽量减少死角，且在群塔布置时，须考虑相邻塔式起重机的安全距离，且塔机大臂与相邻建筑物应保证不少于2m的安全距离，而电线间应保证不少于2m的安全距离。

(6施工电梯应尽可能布置在靠近建筑物中部有大开间阳台、窗口的地方，以便于施工电梯上下料，并减少墙体的留槎，同时须充分考虑建筑物后期的裙房、雨篷、挑檐，以避免施工电梯妨碍构件施工。

(6)临时设施的布置的搭建须不损坏测量控制网以及其他需要保护的警示标志，且办公用房应靠近施工现场，福利设施应在生活区范围之内，以便于施工人员的工作及生活。

(7)根据交叉施工原则，须进行分阶段布置，即随着工程施工进度布置和安排现场平面，同时须与该阶段的施工重点相适应，以减少对施工的影响，提高场地利用率。

二、施工现场道路布置铺设临时道路时，应在满足方便施工的要求下最大限度地节省成本，同时还须在修筑的路面标高处预留面层做法，以保证主体施工结束后，可经过路面修整将其与后期的永久道路重合。

与外脚手架保持距离，防止吊装物体发生碰撞。

铺设前应先进行场地清理，保证路面无浮土，各种垃圾以及有机质及腐殖质等存在，且还应做好相应的防排水措施。

施工现场平面布置一、现场平面布置原则1、充分利用现场施工场地，并满足安全生产、文明施工的要求；2、做好施工平面的功能分区，与现有建筑、临建相互协调；3、科学确定施工区和现场平面布置，现场平面布置分阶段调整；4、满足构件吊装要求，最大限度地减少场地内的二次搬运；5、满足生产、生活、安全、环境保护和劳动保护的要求。

二、临时设施平面布置1、配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱、开关箱，实行三级配电。

2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。

3、开关箱应由末级分配电箱配电。

开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。

4、总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

5、配电箱、开关箱应装设在干燥、通风及常温场所，也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。

配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。

6、配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。

固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.4m，小于1.6m。

移动式分配电箱、开关箱的下皮与地面的垂直距离为0.8～1.6m。

配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。

7、配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。

施工现场平面布置由于施工场地狭小，周围建筑物及各种管线距离较近，为确保本工程施工的顺利进行，避免对临近建筑物、各种管线产生影响和干扰，必须要合理布置施工现场，而且要有科学严密的管理措施，强化精细化管理。

一、施工总平面图布置原则1、施工平面布置充分利用现有场地和空间，精心安排，周密规划，合理布局，尽量布置紧凑，将占地范围减少到最低限度。

2、合理布置起重机械和各种施工设施，科学规划施工道路，最大限度的缩短场内运输距离，尽量降低二次运输费用。

3、采用装配式临建设施-阻燃保温板装配彩板房，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

5、设备和材料场地平面布置按照主体与装饰交叉施工阶段为主进行平面布置，因为该阶段机械、物资投入最大，场地占用面积广。

二、施工平面图布置依据1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。

2、施工部署和主要分项工程的施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

6、安全文明施工及环境保护要求。

三、施工现场平面布置任务1、基础阶段现场平面布置（1）设置围墙及大门，十牌一图与标识、标志、CI形象等；（2）搭设库房、食堂、厕所、浴室、以及办公及休息场所；钢筋、模板加工车间、材料堆放场地；（3）接通临时水源；（4）接通临时电源，网络及电话线路；（5）塔吊、小型施工机具安装；2、主体阶段施工平面布置本阶段是工程的关键阶段，施工任务重，现场材料、机具用量大，并处于施工高峰期，本阶段布置的主要任务有：（1）模板、钢管、扣件等周转材料堆场的布置；（2）安装施工电梯；（3）填充墙开始后，砂堆场、砂浆搅拌站、砖砌块堆场的布置；（4）临时水、电固定并延伸到工作面。

3、装饰阶段施工现场平面布置塔吊及钢筋加工机械拆除，保留施工电梯、五金库房，钢筋加工车间作为装饰材料堆放的库房，钢管、扣件及模板等周转材料陆续退场，室外空地逐渐腾出，室外工程逐步展开。

施工现场平面布置图要求以下是给大家带来的关于施工现场平面布置图要求的相关内容，以供参考。

一、绘制平面图前的准备工作在绘制施工平面布置图前，首先必须携带总平面图对施工现场进行全面细致的勘察，若有疑问时，要及时向现场的建设单位代表提出，以便于后面所绘的平面图更能符合建设单位的意图。

现场勘察内容主要包括以下几个方面：1、施工现场的地形状况：包括现场是否平整，如果现场坡度较大时，应对拟建建筑物周边的高差要做出大概的估计。

2、场内的道路、现场周围的围墙以及场外的市政道路情况。

3、目前现场开设的大门数量与位置，是否能满足施工需要，若需要加设大门时，其适宜布置的位置；4、场内已有建筑物与拟建建筑物的相对位置、建筑层数及高度。

5、已有的水、电源位置及场外排污口的位置，现场施工临时电源的容量和供水主管的管径，并对其进行粗略地估算，判断其是否能满足施工需要。

6、现场有无布置办公区及生活区的场地，若有，其适宜的布置的区域。

7、现场是否有需要加以保护的树木、房屋及其它设施等。

通过上述对现场的勘察和有关问题向建设单位询问与解答，下一步我们就可以开始绘制施工平面布置图了。

二、施工平面布置图的绘制原则1、应严格按比例进行绘制，不得随意画示意图。

2、在满足施工的前提下，要尽量紧凑布置，尽可能少占用现场用地。

3、主要施工机械设备的配置满足施工需求。

4、要最大限度缩短材料的运距，减少场内二次搬运。

5、临时设施的布置，应便于工人的生产和生活。

6、要符合施工安全、消防及文明施工等相关规定。

7、平面布置在内容上要体现合理性，整个图面的线条的粗细、填充色搭配上体现出美观性。

三、施工平面布置图的设计步骤笔者经过多年的施工组织设计编制工作，就施工平面布置图总结出如下绘制步骤：1、确定现场临时用地的范围及大门的数量和位置；2、确定各种垂直运输机械的配置型号、数量和位置；3、现场临时道路的布置；4、钢筋棚、木工棚、搅拌站和材料堆场地的布置；5、其它各类临时设施的布置；6、供水、供电管线的布置；7、绘制图例及平面图说明文字。

施工现场平面布置图设计的要点（1）垂直起重运输设备的布置：①轨道式塔式起重机的轨道布置方式，主要取决于建筑物的平面形状、尺寸和四周施工场地的条件，轨道路基四周必须做好排水。

②布置固定垂直运输设备（如井架、龙门架）的位置时，须根据建筑物的平面形状、高度及材料、构建的重量，考虑机械的起重能力和服务范围。

做到便于运输材料，便于组织分层分段流水施工，使运距最小。

③布置履带、轮胎吊等自行式起重行驶路线时，需考虑建筑物平面形状、构建的大小、重量、堆放位置、安装高度及施工顺序和吊装方法。

（2）搅拌站的位置：不论是砼或是砂浆都有运输时间的限制，故搅拌站宜靠近浇灌地点布置，附近要设有相应的沙石堆场和水泥库，同时要考虑沙石卸车及水泥入库的方便。

另外，在搅拌站周围要考虑施工用水的排放问题。

但现在施工中，甲方要求使用搅拌站的砼，不采用现场搅拌的方式。

（3）材料与构件堆放位置的确定：材料和构件堆场的位置应尽量靠近使用地点或在起重机起重能力范围内，并考虑运输和装卸料的方便。

根据起重机械的类型，材料、构件堆放位置有以下几种布置：①当采用固定式垂直运输设备时，首层、基础和地下室所用的砖等宜沿建筑物的四周布置，并据坑、曹边不小于1米。

二层以上的材料、构件应布置在垂直运输设备的临近处，以减少运距或二次搬运。

②当采用轨道式起重机时，材料和构件堆场位置以及搅拌站出料口的位置，应布置在塔式起重机有效的起吊范围内；对大综的、重量大的和先其使用的材料，应尽可能靠近使用地点或起重机附近布置；少量的、轻的和后期使用的材料，则可布置在稍远一些；无论材料、构件其堆放区应据轨道不小于1.5米。

③当采用无轨自行式起重机进行水平或垂直运输时，材料、构件堆场、搅拌站等应沿起重机开行路线布置，且应在起重机有效起重幅度范围内。

此外，当砼基础的体积较大时，砼搅拌站可直接布置在基坑边缘附近。

旁边考虑布置相应的沙石堆场，待砼浇筑完成后再转移，以减少砼的运输距离。

（4）布置运输道路现场道路必须满足材料、构件等物品的运输和消防要求。

第1章施工现场平面布置（施工平面布置图详见后附图）1彩板房搭设1.1活动房搭设的基本要求1、按照施工现场总平面图位置布置，符合安全、消防要求。

2、搭设活动房，必须符合坚固、安全、防潮、保暖、通风明亮。

3、活动房应确保主体结构安全，设施完好。

4、活动房搭设高度不宜超过两层。

1.2活动房搭设的加固措施1、活动房外廊增设40×40方管为抗风柱，柱与柱之间有30×30的角铁电焊连接，屋面顶板自上而下用125mm自攻螺丝与角铁固定。

2、为了防止冬天的雪荷载，在活动房屋顶中间设置40×60方管横梁，以防大雪压垮屋顶。

1.3施工准备1、按照总平面图要求清理活动房搭设场地。

2、施工用电：本工程施工用电采用架空线，在总配电箱中引出，在施工现场设置三个配电箱，所有配电箱电源均从总配电箱中引出。

3、施工技术准备：积极组织技术人员认真熟悉图纸，向所有作业人员进行搭方案交底。

4、物资准备：按照施工进度计划安排组织货源，确定供应地点和供应方式，在指定地点按规定进行储存和保管。

5、劳动力准备：组织精干的施工队伍，安排有施工经验的人员参加施工，合理组织劳动力，在施工前进行安全、防火和文明施工等教育。

1.4现场安装1、安装准备：（1）现场堆放彩钢夹芯板和轻钢构件，垫木间距不应大于1.5m，上下垫木应对齐，支点处外挑长度不应大于1.0m，堆放高度不应大于1.5m；（2）现场堆放彩钢夹芯板，应有遮阳、防雨雪及防火措施；（3）混凝土地圈梁应平整、顺直，随浇随光，并应两次净面。

2、结构工程的安装顺序：（1）应按设计图纸规定的墙体轴线、尺寸，在混凝土地圈梁上弹出墙体、钢立柱的位置线；（2）应采用焊接或高强度螺栓将钢立柱和主钢筋连接成单榀排架；（3）单榀排架柱脚与混凝土地圈梁应用金属膨胀螺栓连接，校正垂直位置后，在未成系统前，应先用临时支撑固定；（4）以后每安装完成1单榀排架，应立即用次钢梁与前1单榀排架的主钢梁进行螺栓连接和逐榀连接，形成单层框架体系；（5）应将水泥预制板搁置于楼层次钢梁，灌缝后，板上应浇筑20mm厚的水泥砂浆面层；（6）应按设计图纸规定的墙体轴线、尺寸，在楼层上弹出墙体、钢立柱的位置线，重复本条2-4款，然后安装屋面板。

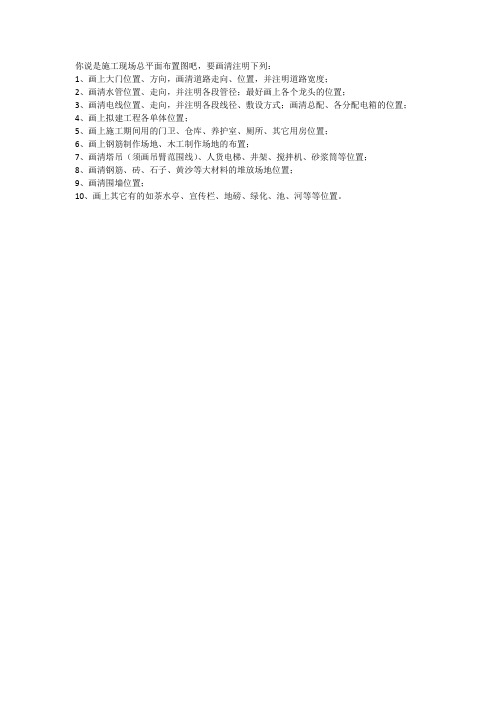

你说是施工现场总平面布置图吧，要画清注明下列：
1、画上大门位置、方向，画清道路走向、位置，并注明道路宽度；
2、画清水管位置、走向，并注明各段管径；最好画上各个龙头的位置；
3、画清电线位置、走向，并注明各段线径、敷设方式；画清总配、各分配电箱的位置；
4、画上拟建工程各单体位置；
5、画上施工期间用的门卫、仓库、养护室、厕所、其它用房位置；
6、画上钢筋制作场地、木工制作场地的布置；
7、画清塔吊（须画吊臂范围线）、人货电梯、井架、搅拌机、砂浆筒等位置；
8、画清钢筋、砖、石子、黄沙等大材料的堆放场地位置；
9、画清围墙位置；
10、画上其它有的如茶水亭、宣传栏、地磅、绿化、池、河等等位置。

根据项LI 总体施丄部署，绘制现场不同施工阶段的总平面布置图，通常有基础一、施工总平面图的设计内容1、项LI 施工用地x 兩内的施形状浣2、全部拟建建（构）筑物和其他基础设施的5、相邻的些、旺|既有建筑物及相关环境。

二、 施工总平面图的设计原则1、 平面布置科学合理，|施工场地|占用面积少;2、 |合理组织运输|,减少二次倒运；3、 施工区域的划分和场地的临时占用应符合薛方案部署|和丽'据的 要求，减少相互干扰；4、 |充分利用既有|的建筑物和既有设施为项LI 施工服务,降低临时设施的建 造费用；5、 临时设施应方便生产和生活，|办公区|、匡歴］、匱冈宜分离设置；6、 符合陲、亟、反囹和顾要求;7、 遵守当地主管部门和建设单位关于|文明施工|的相关规定。

三、 施工总平面图设计要点（*材重点杠*）1＞设置大门、引入场外道路设置两个以上大门。

大门应考虑周边|路网怙:况|、戕弯半径|和网發丽|，大门宽度、高度应满足车辆运输需要，尽可能与加工场地、仓库要求的匚程施匸总平面、主体结构匸程施工总平面装饰工程施工总平面3、 项LI 施工用地内的匝工|设施、4、 極|i 殳施、脚卡水排污|设施、临时施工和办公用房生活甬房: 施工现场必备的 设施、存储设施、 设施、供水供消防 和亟设施:位置一致。

2、布置大型机械设备塔吊：考虑其覆盖X围、可吊物件的运输和存放混凝土泵：考虑泵管的输送距离、混凝土48车行走方便3、布置仓库、堆场一般应接近使用地点，其纵向宜与交通线路平行，货物装卸需要时间长的应远离路边。

4、布置加工厂总的指导思想是应使材料和构件的运输量小，有关联的加工厂应当集中布置。

5、布置内部临时运输道路主要道路必须进行|硬化处理主干道必须设置排水设施。

主干道宽度单行路不小于4m,双行道不小于6mo木材厂两侧应山6m宽的道路，端头应有|12mX12m|回车场。

载重车转弯半径不小于15mo6、布置临时房屋1）尽可能利用已建的永久性房屋为施工服务，如不足，再修建临时房屋。
