浅谈长庆油田水平井测井仪器遇卡及处理方法

测井应急处置方案背景测井是石油勘探中的一项重要工作，可以判断油田的性质、生产层段等信息。

但在测井过程中，如果出现异常情况，需要快速应对，减少损失，保证安全。

应急处理流程步骤一：确定异常情况在测井过程中，异常情况包括但不限于以下几种情况：1.测井仪器异常，出现误差2.测井数据异常，无法解释或不符合规律3.测井井筒异常，出现漏水等情况如果发现以上任何异常情况，应立即采取应急措施。

步骤二：停止钻井作业出现异常情况后，应停止钻井作业，立即通知施工队伍返回井口。

步骤三：通知相关人员通知现场管理人员和公司专家紧急赶往现场，共同应对异常情况。

同时，应将相关信息及时通知到地面指挥部，做好信息报备工作。

步骤四：应急处理针对不同的异常情况，应采取不同的应急处理方式。

1. 测井仪器异常如发现测井仪器出现异常，应及时参考使用手册，检查操作是否正确，并对设备进行维修或更换。

同时，需进行数据的多次测量以保证数据的准确性。

2. 测井数据异常如发现测井数据异常，首先应进行数据复核，确认数据的准确性和可靠性。

如数据确实异常，需尽快组织专家进行现场调查，找出问题所在，分析原因，并采取相应措施。

3. 测井井筒异常如出现井筒异常，如漏水、井筒塌陷等，应首先保持冷静，掌握现场情况，尽快组织人员进行井筒修复，保障井筒的完整性，防止油气泄漏、事故的发生。

步骤五：总结分析在应急处理后，需对事件进行总结分析，找出问题所在，制定相关规范和措施，完善应急处置方案，提高公司应急处理能力和水平。

结论应急处置是保障施工安全和减少损失的重要手段，公司需充分考虑各种可能的异常情况，并制定相应的应急处置方案，确保在出现意外情况时能够有条不紊的应对处理。

60测井施工是在井筒中进行作业,由于对井身情况了解不够、施工设计不周密,以及井身质量问题等一些因素，往往会造成仪器遇阻、遇卡等井下事故，如若处理不当，很容易酿成重大事故。

本文以“预防为主、科学处理”的工程管理理念，对测井施工中经常发生的遇卡事故的预防及处理进行探讨。

一、遇卡原因及类型1.钻井液的固相含量大、滤失量大、形成的井壁泥饼厚，把电缆粘附在井壁上；在钻井中使用了密度较高的钻井液或钻井过程中发生钻井液漏失，而测井时电缆在井中静止时间过长，发生压差粘附等原因造成的遇卡称为吸附卡。

2.裸眼井段的井径不规则，大小井径相差悬殊，形成许多壁阶，在井斜较大壁阶较突出的井段，仪器上下运行均可能遇阻，尤其在起下若干次后，在某突出井段形成键槽，则仪器更不容易起出，这样造成的遇卡称之为键槽卡。

3.页岩的膨胀、地层的坍塌、碎屑的挤入等都会在下井仪器上方或仪器周围形成桥塞，造成的遇卡称之为桥塞卡。

4.对老井进行侧钻，通过在套管上开窗打斜井，如果套管口钻穿过程中形成齿状裂口，不是标准的椭圆形，电缆或仪器易卡在裂口处，还可能开窗周围水泥环震动坍塌，加上钻井液冲蚀井眼扩大,在窗口处形成台阶，这样测井时仪器经常在开窗处遇卡。

5.对井身情况了解不够、损坏的套管、电缆、下井仪器、施工步骤和方法不规范，施工设计不周密、疲劳施工等原因都可能造成的遇卡。

二、遇卡的判断及处理1.如果仪器不能下放，而且拉力增加，仪器不能向上移动，且电缆伸长,即表明是吸附卡。

发生遇卡后，收回推靠臂，拉到最大安全拉力，为避免电缆吸附卡，拉到最大安全拉力和上下活动电缆应交替进行(电缆活动的范围是2m～1000m)。

分别通知钻井队、测井公司，同时要按照上面方法计算卡点深度。

2.如果仪器可以下放，但不能上提，说明仪器是桥塞卡。

发生桥塞卡后，收回推靠臂，用大于测井正常拉力5KN的拉力上提仪器，如果电缆没有慢慢放松,就下放点电缆，再用大于测井正常拉力5KN的拉力上提仪器。

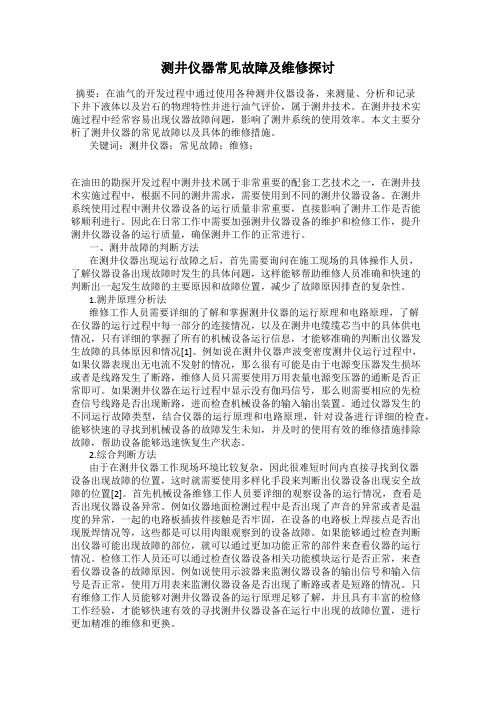

测井仪器常见故障及维修探讨摘要：在油气的开发过程中通过使用各种测井仪器设备，来测量、分析和记录下井下液体以及岩石的物理特性并进行油气评价，属于测井技术。

在测井技术实施过程中经常容易出现仪器故障问题，影响了测井系统的使用效率。

本文主要分析了测井仪器的常见故障以及具体的维修措施。

关键词：测井仪器；常见故障；维修；在油田的勘探开发过程中测井技术属于非常重要的配套工艺技术之一，在测井技术实施过程中，根据不同的测井需求，需要使用到不同的测井仪器设备。

在测井系统使用过程中测井仪器设备的运行质量非常重要，直接影响了测井工作是否能够顺利进行。

因此在日常工作中需要加强测井仪器设备的维护和检修工作，提升测井仪器设备的运行质量，确保测井工作的正常进行。

一、测井故障的判断方法在测井仪器出现运行故障之后，首先需要询问在施工现场的具体操作人员，了解仪器设备出现故障时发生的具体问题，这样能够帮助维修人员准确和快速的判断出一起发生故障的主要原因和故障位置，减少了故障原因排查的复杂性。

1.测井原理分析法维修工作人员需要详细的了解和掌握测井仪器的运行原理和电路原理，了解在仪器的运行过程中每一部分的连接情况，以及在测井电缆缆芯当中的具体供电情况，只有详细的掌握了所有的机械设备运行信息，才能够准确的判断出仪器发生故障的具体原因和情况[1]。

例如说在测井仪器声波变密度测井仪运行过程中，如果仪器表现出无电流不发射的情况，那么很有可能是由于电源变压器发生损坏或者是线路发生了断路，维修人员只需要使用万用表量电源变压器的通断是否正常即可。

如果测井仪器在运行过程中显示没有伽玛信号，那么则需要相应的先检查信号线路是否出现断路，进而检查机械设备的输入输出装置。

通过仪器发生的不同运行故障类型，结合仪器的运行原理和电路原理，针对设备进行详细的检查，能够快速的寻找到机械设备的故障发生未知，并及时的使用有效的维修措施排除故障，帮助设备能够迅速恢复生产状态。

2.综合判断方法由于在测井仪器工作现场环境比较复杂，因此很难短时间内直接寻找到仪器设备出现故障的位置，这时就需要使用多样化手段来判断出仪器设备出现安全故障的位置[2]。

一、测井时的防卡、防阻措施1、裸眼井作业时，绞车司机首先要对井下情况了解，对哪个井段有何异常或其它特殊情况做到心中有数。

2、测井起下电缆过程中，绞车司机做到稳刹稳起机智灵敏，凭经验对仪器在井下的运行情况作出正确判断。

3、绞车司机在仪器下放期间如有遇阻或张力减小量突然超过500磅时应及时停车，上提电缆5-20米并报告队长，严禁硬冲硬下造成事故。

4、在上提测井时，绞车司机要注意张力变化，如遇张力增大量突然超过1100磅时，要及时停车，然后缓缓下放5-20米，之后在此张力变化的范围内上下活动电缆。

5、绞车深度系统出现记数错误，司机要根据经验，与操作员配合通过张力、测井曲线的变化卡准深度，避免发生电缆打结事故。

二、离合器或刹车系统失灵的处理措施1、在下井过程中，如突然发生离合器或刹车系统失灵，首先要检查一下仪器是否到底。

若未到底，可用手刹间歇性刹电缆，防止电缆粘卡，在此期间应组织人员全力抢修。

2、若仪器已下到井底，应及时与井队联系，发动钻井，准备用钻机吊钩活动电缆。

同时测井队要在最短的时间内打好“T”型卡，用大钩上下活动电缆，防止电缆吸附。

在此期间，抓紧抢修绞车。

3、如果在下放过程中出现刹车失灵，造成仪器自由下滑可采取紧急抢修措施，可先挂快档再挂慢档，同时进行强行刹车处理。

三、电缆打结的预防及处理措施1、电缆起下要均匀，避免忽快忽慢，避免电缆在井下发生堆积，造成打结。

2、仪器遇阻时立即停止下放电缆，避免电缆在井下发生堆积，造成打结。

3、发生遇阻现象上提电缆在三开井段不能太慢，但也不能太快或突然变速，使电缆来不及回动造成打结或电缆吸附。

4、新使用的电缆必须经过很好的拖放处理，初次测井作业时绞车司机要把握电缆的这一性能，起下速度要缓慢，在套管内至少进行一次上提下放，使电缆进一步破扭。

5、如果在井内怀疑发生了电缆打结，应先慢速上提，速度控制在1000米/小时，地面工要密切注意电缆在井口的运行情况。

6、注意电缆打扭变形部位通过天地滑轮，避免发生电缆跳槽而使事故扩大。

测井仪器常见故障及维修方式论述测井仪器作为重要的油气勘探设备在石油的开发生产中扮演着不可或缺的角色，随着社会对石油能源需求的日益增加，测井作业的频率也不断上升，测井仪器由于种种因素出现故障在所难免，正确的故障排除以及维修是快速恢复测井作业的重要手段，随着数字化综合技术在测井仪器中的应用，对测井仪器的检修作业也提出了更高的要求。

标签：测井仪器;常见故障;维修方法前言：随着科技的进步，石油勘探和开采的机械化程度也日渐加深，测井技术与测井效率都取得了长足的进步，但在油气田开发过程中，由于测井仪器故障的影响，使得测井不能保持连续作业，因此，加强测井仪器的检修管理，排除隐患源头，是提高测井质量和效率的重要前提，本文就测井仪器常见故障进行分析，对维修管理方法进行简要阐述，以供参考。

1.测井仪器的故障判断在测井作业过程中，经常会发生因测井仪器故障不得不停止作业的情况，这就需要工作人员在短时间内对故障的原因给出大致的判断，如同中医确诊时的望、闻、问、切一样，测井仪器一样可以采取听仪器运行声音是否异常，观察仪器外观出现了哪些变化的方法来进行一个初步的判断，当然，现阶段的测井仪器都相当精密，科技含量也更高，简单的外观观察不足以彻底的了解和排除故障，这就需要检修人员有深厚的基本功，能够对仪器的内部结构、工作原理充分了解，快速锁定故障原因，准确判断故障部位，并提出有效的解决对策，及时替换零配件排除故障，确保测井作业的有序进行。

2.测井仪器故障的检修步骤测井仪器的故障的检修是有步骤的，第一步是要明确问题，仪器的故障多发生于现场，现场作业人员是仪器的操作者，所以，在发生故障后首先向操作人员询问仪器当时的工作状态，从细节上进行梳理，而后，进一步观察仪器各零部件的状态，仪器在静止状态下电路板方面是否有焊点或插件脱落，是否有其它配件松动或出现裂缝等问题;仪器在动态过程中是否有打火问题？是否有电流过大问题等，通过细致的观察明确故障问题所在;第二步是要进行深层探索，确定具体的部位，以免错判误判而造成仪器更大的损伤，这一步就需要检修经验相对丰富的人员结合仪器的结构和工作特点来明确故障所在位置的具体问题;最后一步就是排除故障，襩功能恢复了，故障原因清晰明了之后就需要对仪器进行快速检修，更换损坏的零部件，恢复仪器功能，以快速的投入到正常生产中。

2017年12月长庆油田粘吸卡钻的预防和处理熊清李俊文袁永强（川庆钻探工程公司长庆钻井总公司，陕西西安710018）摘要：长庆油田钻井施工中裸眼井段较长且跨越多个地层，井眼在泥浆中浸泡时间较长及施工时间较长，导致钻井过程中发生粘吸卡钻几率大增，尤其是深井、大斜度井、水平井，后期下套管作业易发生粘卡处理难度大。

本文主要针对吸附阻卡介绍了常规处理方法，为提高钻井时效提供了保障。

关键词：粘吸卡钻;润滑剂;摩阻系数;预防措施1粘吸卡钻的影响因素粘吸卡钻不但与卡钻发生的井下情况有关，还与卡钻发生后所采取的工程措施有关系，粘卡程度取决于粘附力的大小和泥饼质量，粘附力增大，泥饼越虚厚，粘吸卡钻越严重。

粘吸卡钻粘附力的数学公式可用（1）式表示。

F=⊿P.A.Kf=(γm.H/10-P 地)……………(1)公式中：A-粘吸面积；Kf-泥饼摩阻系数；P 地-地层孔隙压力；γm-泥浆密度；H-卡点井深。

1.1压差的影响其它条件不变时，压差越大，粘附力越大，克服粘附力所需的解卡力越大。

在井壁稳定的情况下，可有条件的降低钻井液密度或泡轻质解卡剂解卡。

1.2粘吸面积的影响粘吸面积就是泥饼包住钻具的总面积，压差通过此面积而起作用。

粘吸面积与泥饼厚度、井眼与钻具尺寸、钻具与泥饼接触渗透层的长度有关。

一旦粘吸卡钻发生，井眼与钻具尺寸、钻具与泥饼接触渗透层的长度是不可改变的，所以决定粘吸面积大小的主要因素是泥饼厚度。

泥饼厚度除了与泥浆滤失量大小有关外，还与卡钻后所采取的处理措施有关，如钻具活动。

粘吸卡钻发生后要及时活动钻具，防止粘吸面积扩大，卡点上移。

1.3泥饼摩阻的影响钻具与泥饼间摩阻大小起决定作用的是泥饼的润滑性，泥饼的质量及其表面的性质决定着泥饼的润滑性能，加入高效润滑剂，降低泥饼的摩擦系数，从而减小粘附力，减轻粘卡程度。

1.4时间对粘卡的影响粘卡发生后，长时间循环钻井液及活动卡点上部钻具不及时，可能导致泥饼增厚接触面积增加，导致了吸附力增大，增加了粘吸卡钻的难度。
