1. 开关电源的稳定性与安全性测试最近频频发生的手机着火、爆炸等电子产品安全问题，一方面是由于产品自身充电模块的保护设计不足，另一方面与消费者使用劣质电源也有莫大关系。
安全性、稳定性是一款电源的灵魂，那么该如何去衡量它呢？本文将为您一一揭晓。
1.1 开关电源工作原理开关电源是通过控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。
其以轻量、高效率的特点被广泛应用在各类电子设备，例如我们的手机充电器、笔记本电源等就是一种非常典型的AC-DC开关电源。
图1 常见AC-DC开关电源构造虽然开关电源的牌子五花八门，但往往质量却参差不齐，这是因为有些厂家为了节约成本，没有对产品的稳定性进行测试导致的。
1.2 开关电源稳定性测量参数以电网调整率为例：其含义为当输入电网电压由额定值变化±10%时，稳压电源输出电压的相对变化量ΔUo/Uo，它衡量了输入电压波动时电源输出值的稳定性。
而其他类似的参数，如电压稳定度、电流稳定度等，都是通过改变输入端的电压、电流，测量对应时间节点的输出值，再将结果与额定输出值进行比较，对开关电源的输出稳定特性进行评估。
1.3 如何简单地测量电网调整率与电压电流的稳定度？根据公式可知，测量电网调整率需要记录下电压的变化值ΔUo并进行计算，不能直接获取测量结果。
致远电子PA6000功率分析仪具备趋势图显示功能，可以直观地显示出电源输出电压的变化状况，免去人工计算步骤，直接观察到具体电源输出的波动情况，方便研发时对电源输出的稳定性进行定性分析。
图2 PA6000趋势图显示功能PA6000具备独有的4分屏，16条趋势线同步显示，有利于同步分析开关电源的三相输入或者三相输出的波动情况。
1.4 开关电源参数之启动时间与响应时间此外，开关电源测试还关注启动时间和响应时间。
启动时间是指在额定输入电压和额定负载的条件下，开关电源启动后，输出电压从零上升到额定输出电压值的时间长度；响应时间是指负载电流突然变化时，稳压器的输出电压从开始变化到达新的稳定值的时间长度。

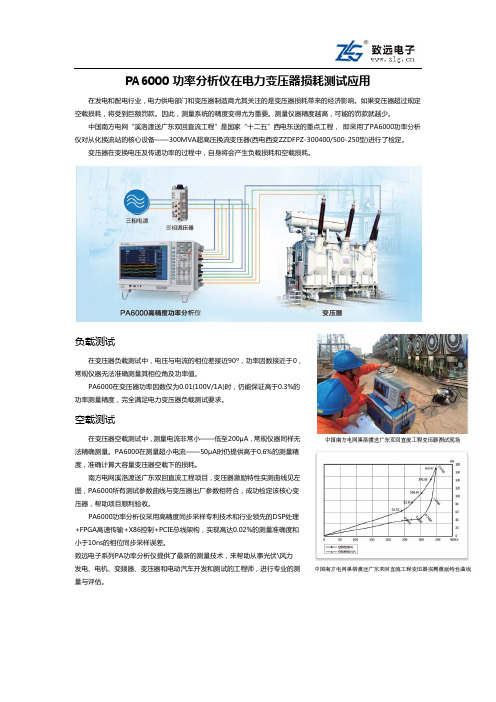

PA6000功率分析仪在电力变压器损耗测试应用在发电和配电行业，电力供电部门和变压器制造商尤其关注的是变压器损耗带来的经济影响。
如果变压器超过规定空载损耗，将受到巨额罚款。
因此，测量系统的精度变得尤为重要。
测量仪器精度越高，可能的罚款就越少。
中国南方电网“溪洛渡送广东双回直流工程”是国家“十二五”西电东送的重点工程，即采用了PA6000功率分析仪对从化换流站的核心设备——300MVA超高压换流变压器(西电西变ZZDFPZ-300400/500-250型)进行了检定。
变压器在变换电压及传递功率的过程中，自身将会产生负载损耗和空载损耗。
负载测试在变压器负载测试中，电压与电流的相位差接近90º，功率因数接近于0，常规仪器无法准确测量其相位角及功率值。
PA6000在变压器功率因数仅为0.01(100V/1A)时，仍能保证高于0.3%的功率测量精度，完全满足电力变压器负载测试要求。
空载测试在变压器空载测试中，测量电流非常小——低至200μA，常规仪器同样无法精确测量。
PA6000在测量超小电流——50μA时仍提供高于0.6%的测量精度，准确计算大容量变压器空载下的损耗。
南方电网溪洛渡送广东双回直流工程项目，变压器激励特性实测曲线见左图，PA6000所有测试参数曲线与变压器出厂参数相符合，成功检定该核心变压器，帮助项目顺利验收。
PA6000功率分析仪采用高精度同步采样专利技术和行业领先的DSP处理+FPGA高速传输+X86控制+PCIE总线架构，实现高达0.02%的测量准确度和小于10ns的相位同步采样误差。
致远电子系列PA功率分析仪提供了最新的测量技术，来帮助从事光伏\风力发电、电机、变频器、变压器和电动汽车开发和测试的工程师，进行专业的测量与评估。
开关电源测试方案1. 引言开关电源是一种常见的电源供应器件，广泛应用于各个领域。
为了确保开关电源的性能和质量，需要进行相关的测试。
本文档介绍了一种开关电源测试方案，旨在帮助测试人员准确、有效地进行开关电源的测试。
2. 测试目标开关电源测试目标主要包括以下几个方面： - 输出电压稳定性测试 - 输入电压范围测试 - 效率测试 - 负载调整测试 - 开机自检功能测试3. 测试工具和设备•直流电源•电压表•电流表•信号发生器•多用途仪表（如万用表）4. 测试步骤与方法4.1 输出电压稳定性测试1.将开关电源的输出引脚连接至负载，负载应符合开关电源的额定电流和电压要求。
2.设置直流电源的输出电压为开关电源的额定输出电压。
3.使用电压表测量开关电源的输出电压，并记录下来。
4.检查记录的输出电压是否在额定范围内，应符合开关电源的规格要求。
5.在负载上施加一定的额定电流，继续测量输出电压，并记录下来。
6.检查记录的输出电压是否在额定范围内，应符合开关电源的规格要求。
7.反复进行以上步骤，以确保输出电压的稳定性。
4.2 输入电压范围测试1.设置直流电源的输出电压为开关电源的额定输入电压上限。
2.使用电压表测量开关电源的输入电压，并记录下来。
3.检查记录的输入电压是否在额定范围内，应符合开关电源的规格要求。
4.逐步降低直流电源的输出电压，重复以上步骤，直到达到开关电源的额定输入电压下限。
5.观察开关电源的工作状态与性能，确保在额定输入电压范围内工作正常。
4.3 效率测试1.将开关电源的输出引脚连接至负载，负载应符合开关电源的额定电流和电压要求。
2.使用信号发生器模拟开关电源的输入信号。
3.测量输入功率（由直流电源提供）和输出功率（由开关电源提供），并计算开关电源的效率。
4.比较计算得到的效率与开关电源的规格要求，判断是否满足要求。
4.4 负载调整测试1.将开关电源的输出引脚连接至负载，负载应符合开关电源的额定电流和电压要求。
开关电源测试项目以及方法开关电源作为现代电子技术必备的一种电源，具有效率高、体积小、可升降压、可输出负压等诸多优点。
但是实际使用过程中，很多设计人员忽略了开关电源的测试项目，或者对测试项目不了解，导致很多电源产品设计出来以后不符规范、或者功能、性能、寿命不达标，需重新设计。
今天，小编就以测试工程师的角度，汇总一下开关电源所需要的测试项目以及测试规范。
开关电源作为现代电子技术必备的一种电源，具有效率高、体积小、可升降压、可输出负压等诸多优点。
但是实际使用过程中，很多设计人员忽略了开关电源的测试项目，或者对测试项目不了解，导致很多电源产品设计出来以后不符规范、或者功能、性能、寿命不达标，需重新设计。
今天，小编就以测试工程师的角度，汇总一下开关电源所需要的测试项目以及测试规范。
一、测试项目汇总以下是作者统计的20项测试内容，部分公司的规范可能比下表更多:二、测试项目以及方法1. 功率因数和效率测试1) 目的功率因数和效率都是指电源的利用率，但区别还是很大的：(1) 计算方式：功率因数是指输入的视在功率与输入有功功率之比，效率是指输入有功功率和输出有功功率之比；(2) 承担者：功率因数损耗一般是由电力部门承担，效率一般是由用户承担。
这两种指标是衡量开关电源质量的主要参数。
2) 使用仪器输入电源、电子负载、功率表、数字式电压表。
3) 测试方法(1) 依规格设定测试条件: 输入电压, 频率和输出负载；(2) 从功率计读取输入功率Pin值和功率因数 PF 值, 并读取输出电压, 计算输出功率Pout；(3) 效率=Pout / Pin*100%。
图1 功率因数和效率测试示意图2. 能效测试1) 目的能效就是电子设备在各个工况条件下的效率之和的平均值，其意义更加接近用户实际使用的真实能耗。
其定义为：空载、25%、50%、75%、100%负载时的效率，然后总和除4。
2) 使用仪器输入电源、电子负载、功率表、数字式电压表。
开关电源测试方法一. 耐电压(HI.POT,ELECTRIC STRENGTH ,DIELECTRIC VOLTAGE WITHSTAND KV1.1 定义 :于指定的端子间 , 例如 :I/P-O/P,I/P-FG,O/P-FG间 , 可耐交流之有效值 , 漏电流一般可容许 10毫安 , 时间 1分钟。
1.2 测试条件:Ta :25摄氏度; RH :室内湿度。
1.3 说明:1. 3. 1 耐压测试主要为防止电气破坏, 经由输入串入之高压, 影响使用者安全。
1. 3. 2 测试时电压必须由 0V 开始调升,并于 1分钟内调至最高点。
1. 3. 2 放电时必须注意测试器之 Timer 设定,于 OFF 前将电压调回 0V。
1. 3. 3 安规认证测试时,变压器需另行加测,室内 ,温度 25摄氏度, RH :95摄氏度, 48HR ,后测试变压器初 /次级与初级 /CORE。
1. 3. 5生产线测试时间为 1秒钟。
二.纹波噪声(涟波杂讯电压(Ripple & Noise %, mv2. 1定义:直流输出电压上重叠之交流电压成份最大值 (P-P或有效值。
2. 2测试条件 :I/P: NominalO/P : Full LoadTa : 25℃2. 3说明 :2. 3. 1示波器之 GND 线愈短愈好 , 测试线得远离 PUS 。
2. 3. 2使用 1:1之 Probe 。
2. 3. 3 Scope 之 BW 一般设定于 20MHz ,但是对于目前的网络产品测试纹波噪声最好将 BW 设为最大。
2. 3. 4 Noise与使用仪器,环境差异极大,因此测试必须表明测试地点。
2. 3. 5测试纹波噪声以不超过原规格值 +1%Vo。
三.漏电流(洩漏电流(Leakage Current mA3. 1定义:输入一机壳间流通之电流(机壳必须为接大地时。
3. 2测试条件:I/P:Vin max.×1.06(TUV/60HzVin max.(UL1012/60HzO/P: No Load/Full LoadTa: 25 ℃3. 3说明:3. 3. 1 L, N 均需测。
开关电源测试方法与流程Switching power supplies are a crucial component in many electronic devices, providing the necessary power for them to function. Testing the functionality and reliability of these power supplies is essential to ensure that they meet the required standards and specifications. 开关电源是许多电子设备中必不可少的组件，为它们提供必要的电力以保证正常运行。
测试这些电源的功能和可靠性对于确保其符合所需的标准和规格至关重要。
One of the most common methods for testing switching power supplies is through a series of performance tests, which include input/output voltage and current measurements, efficiency testing, and load regulation testing. 通过一系列性能测试是测试开关电源的一种最常见方法，其中包括输入/输出电压和电流测量、效率测试和负载调节测试。
Input/output voltage and current measurements involve measuring the voltage and current at the input and output of the power supply to ensure that they are within the specified range. 输入/输出电压和电流测量包括在电源的输入和输出处测量电压和电流，以确保它们在规定范围内。
开关电源纹波测试方法
一、开关电源纹波测试方法
1、测试目标：测试开关电源的纹波性能是否达到要求。
2、测试仪器：普尔兹技术有限公司电能质量分析仪（详见附录1）
3、测试环境：
（1）室内温度：常温
（2）室内湿度：50％
（3）室内噪声：小于50dB
4、测试电源：
（1）电源输入电压/频率：220V/50HZ
（2）电源输出电压：2-4V
（3）电源纹波含量：小于90%
5、测试步骤：
（1）打开电源，将电能质量分析仪连接到电源输出端，调节参数；
（2）调节电源输出电压，设置测试频率，启动电能质量分析仪；
（3）在电能质量分析仪画出纹波图像，观察纹波的形状，测量纹波峰峰值，以及与基波比值，判断纹波是否符合要求；
（4）统计纹波含量，如果小于90%，则测试合格，否则测试不通过。
6、注意事项：
（1）测试前，应将电能质量分析仪的参数调节至合适的状态；
（2）测试过程中，应注意安全，不要接触电源的电极；
（3）测试结束后，应将电能质量分析仪的参数调节至合适的状态，以保证测试仪器的精度。
