设备部电气分部继电保护专业技能竞赛评分答案

全国继电保护技木竞赛考题与答案课件全国继电保护技术竞赛考题与答案课件一、考题1. 题目：继电保护技术基础知识考题描述：请简要介绍继电保护技术的基本原理和作用，并列举几种常见的继电保护装置。

参考答案：继电保护技术是电力系统中保护设备的核心技术之一，主要用于检测电力系统中的故障并采取相应的保护措施，以确保电力系统的安全稳定运行。

继电保护技术的基本原理是通过对电力系统中的电流、电压等参数进行实时监测，当监测到异常情况时，通过继电器等装置发出信号，触发相应的保护动作，切断故障电路，以保护电力设备和系统的安全。

常见的继电保护装置包括：1) 过电流保护装置：用于检测电流超过设定值的情况，常用于保护变压器、发电机等设备。

2) 跳闸保护装置：用于检测电力系统中的短路故障，一旦检测到短路故障，会迅速切断故障电路，以保护设备和系统的安全。

3) 过压保护装置：用于检测电压超过设定值的情况，常用于保护电力系统中的电气设备。

4) 欠压保护装置：用于检测电压低于设定值的情况，常用于保护电力系统中的电气设备。

5) 频率保护装置：用于检测电力系统中的频率异常情况，一旦检测到频率异常，会触发相应的保护动作。

2. 题目：继电保护装置的工作原理考题描述：请详细描述一种继电保护装置的工作原理，并说明其在电力系统中的应用。

参考答案：以过电流保护装置为例，其工作原理如下：过电流保护装置主要用于检测电流超过设定值的情况，以保护电力设备和系统的安全。

其工作原理是通过电流互感器等装置将电流信号转化为与之成正比的电压信号，然后通过继电器等装置进行信号处理和判断，一旦检测到电流超过设定值，会触发相应的保护动作。

在电力系统中，过电流保护装置广泛应用于各种电力设备的保护中，如变压器、发电机、电缆等。

当电力系统中的故障导致电流异常增大时，过电流保护装置能够及时检测到，并通过切断故障电路的方式，保护设备和系统的安全。

同时，过电流保护装置还能够提供故障信息，帮助运维人员快速定位和排除故障，提高电力系统的可靠性和稳定性。

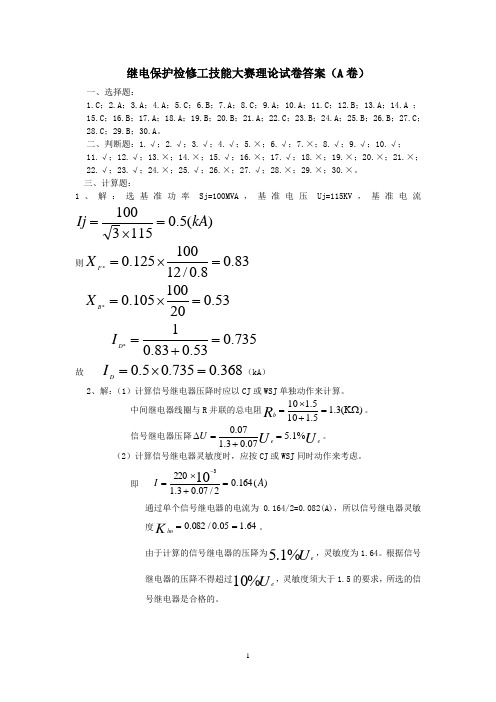

继电保护检修工技能大赛理论试卷答案（A 卷）一、选择题：1.C ；2.A ；3.A ；4.A ；5.C ；6.B ；7.A ；8.C ；9.A ；10.A ；11.C ；12.B ；13.A ；14.A ；15.C ；16.B ；17.A ；18.A ；19.B ；20.B ；21.A ；22.C ；23.B ；24.A ；25.B ；26.B ；27.C ；28.C ；29.B ；30.A 。

二、判断题：1.√；2.√；3.√；4.√；5.×；6.√；7.×；8.√；9.√；10.√； 11.√；12.√；13.×；14.×；15.√；16.×；17.√；18.×；19.×；20.×；21.×；22.√；23.√；24.×；25.√；26.×；27.√；28.×；29.×；30.×。

三、计算题：1、解：选基准功率Sj=100MVA ，基准电压Uj=115KV ，基准电流)(5.01153100kA Ij =⨯=则83.08.0/12100125.0*=⨯=F X53.020100105.0*=⨯=B X735.053.083.01*=+=D I故 368.0735.05.0=⨯=DI （kA ）2、解：（1）计算信号继电器压降时应以CJ 或WSJ 单独动作来计算。

中间继电器线圈与R 并联的总电阻)(3.15.1105.110KΩ=+⨯=Rb。

信号继电器压降U U e eU %1.507.03.107.0=+=∆。

（2）计算信号继电器灵敏度时，应按CJ 或WSJ 同时动作来考虑。

即 )(164.02/07.03.1220103A I =+⨯=-通过单个信号继电器的电流为0.164/2=0.082(A)，所以信号继电器灵敏度64.105.0/082.0==Klm。

2010年继电保护专业技术比武笔试试题答案一、填空题（15题，每题2分）仁继电保护装置是由测量部分、逻辑部分和执行部分组成。

2、带方向性的保护在新投运吋，或变动•次设备及1次交流冋路,均应用负荷电流和工作电压来检验其电流和电压冋路接线的正确性。

2、区分变压器励磁涌流和故障电流的常用判据冇二次谐波制动原理、波形对称（比较）原理、间断角原理。

3、保护屏必须冇接地端子，并用截面不小于多股铜线和接地网直接连通。

装设静态保护的保护屏间应用截面100 mm2的专用接地铜排直接连通。

4、当电流互感器10%误差超过时，可用两组同变比的互感器绕组串接的方法,以捉高电流互感器的带负载能力。

5、在检修时如保护直流回路变动后，应进行相应的传动试验,必耍时进行整组试验。

在交流电压、电流回路变动后，要进行带负荷试验。

6、电流互感器采用减极性标准吋，如一次电流从极性端通入，则二次侧电流从极性端流出,一、二次电流相位应相同。

7、保护相关的信号指示元件宜装设在保护出口至断路器跳闸的回路内。

8、在中性点非直接接地电网中发生单相接地时，其他两相得对地电压要升高鱼倍。

9、瓦斯气体保护的主要元件是气体继电器，它安装在油箱与油枕之间的连接管道上。

10、系统振荡时电流和各点幅值的变化速度较慢，而短路吋电流和电压变化速度较快。

11＞反时限过电流保护是指动作时限与被保护线路中电流大小有关的一种保护，当电流大时，保护动作时限就越短,电流小时动作时限就较长。

12、微机保护重合闸一般有两种起动方式，一种是由保护的电流起动元件起动，另一种是出断路器位置不对应起动。

13、发电机纵差保护是相间短路的主保护,其保护范围是发电机屮性心CT与发电机出口CT之间。

14、电压互感器的误差表现在幅值误差和角度误差两个方而。

15、高频保护是将线路两端的电流相位或功率方向转发为高频信号,然后利用输电线路本身构成高频电流的通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护装置。

继电保护高级培训班测试卷一、选择题1．在下述（）种情况下，系统同一点故障时，单相接地短路电流大于三相短路电流。

A．Z0∑<Z1∑B.Z0∑=Z1∑C.Z0∑>Z1∑注：Z1∑、Z0∑为短路点的综合正序、零序阻抗。

2．中性点经消弧线圈接地后，若单相接地故障的电流呈感性，此时的补偿方式为（）。

A．全补偿 B.过补偿 C.欠补偿3．Y/△＿11结线的变压器，是指（）。

A．一次侧相电压超前二次侧相电压30°B．一次侧线电压超前二次侧线电压30°C．一次侧线电压滞后二次侧线电压30°4．对于反映电流值动作的串联信号继电器，其压降不得超过工作电压的（）。

A．5% B.10% C.15%5．在三相对称故障时，计算电流互感器的二次负载，三角形接线是星形接线的（）。

(A)2倍(B)3倍(C)3倍6．保护线路发生三相短路，相间距离保护感受的阻抗（）接地距离保护感受的阻抗。

A．大于B．等于C．小于7．在大接地电流系统中，当相邻平行线路停运检修并在两侧接地时，电网发生接地故障，此时停运线路（）零序电流。

A．流过B．没有C．不一定有8．一台收发信机的发信功率为10W，额定阻抗为75Ω，当其接入通道后，测得的电压电平为30dB，则通道的输入阻抗（）。

A．大于75ΩB．小于75ΩC．等于75Ω9．中阻抗型母线差动保护在母线内部故障，保护装置整组动作时间不大于（）mS。

A．10B．20C．3010．如果用低额定电压规格(如220V电源用110V的继电器)的直流继电器串联电阻的方式时，串联电阻的一端应接于()。

A ．正电源B ．负电源D ．远离正、负电源(不能直接接于电源端)11．在大电流接地系统中，当相邻平行线停运检修并在两侧接地时，电网接地故障线路通过零序电流，将在该运行线路上产生零序感应电流，此时在运行线路中的零序电流将会（）。

A ．增大B ．减少C ．无变化12．线路发生两相短路时短路点处正序电压与负序电压的关系为（）。

继电保护试题答案（正式）四川电网继电保护专业竞赛评分标准考号________单位________姓名________ 得分________一、填空：（15题，每题1分）1、电力系统对继电保护的基本性能要求有________、________、_________、________。

(可靠性、选择性、快速性、灵敏性)2、根据微机继电保护装置运行管理规程的要求，新安装的微机保护装置_______内进行1次全部检验，以后每_______进行1次全部检验;每______进行1次部分检验。

（1、6年、1～2年）3、当正方向发生接地故障时，零序电压____________零序电流约95度；当反方向发生接地故障时，零序电压____________零序电流约80度左右。

（滞后、超前）4、微机线路保护中，起动元件起动后才__________出口继电器的正电源，以提高保护装置的抗干扰能力。

（开放）5、目前高频保护广泛采用的电力载波高频通道主要有__________制通道和__________制通道两种构成方式。

（相－相，相－地）6、按照部颁反措要点的要求，保护跳闸连接片，开口端应装在________方，接到断路器的线圈回路。

（上，跳闸）7、在220KV双母线运行方式下,当任一组母线故障,母线差动保护动作而母联断路器拒动时, 母差保护将无法切除故障, 这时需由________或__________保护来切除非故障母线。

（断路器失灵保护、对侧线路）8、高频保护启动发信方式有:________启动, ___________ 启动,__________启动。

（保护、远方、手动）9、为了保证在电流互感器与断路器之间发生故障，本侧开关跳开后对侧高频保护能快速动作，应采取的措施为_________跳闸停讯。

（母差保护）10、继电保护要求电流互感器的一次电流等于最大短路电流时，其变比误差小于或等于_____。

（10％）11、在系统振荡过程中,系统电压_______叫振荡中心,位于系统综合阻抗的________处。

继电保护工专业技能试题库与参考答案一、单选题（共50题，每题1分，共50分）1、运行中的变压器保护，当现场进行什么工作时，重瓦斯保护应由“跳闸”位置改为“信号”位置运行()。

A、变压器中性点不接地运行时B、进行注油和滤油时C、变压器轻瓦斯保护动作后正确答案：B2、某220kV接线方式为双母专用母联方式，母差保护中使用的母联开关电流取自靠Ⅱ母侧电流互感器（TA），如母联开关与TA之间发生故障，将造成（）。

A、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后Ⅱ母差动保护动作，切除故障Ⅱ母失压B、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后失灵保护动作，切除故障，Ⅱ母失压C、Ⅰ母差动保护动作，切除故障，Ⅰ母失压；Ⅱ母差动保护不动作，Ⅱ母不失压D、Ⅱ母差动保护动作，切除故障，Ⅱ母失压。

Ⅰ母差动保护不动作，Ⅰ母不失压正确答案：B3、应严防电压互感器的反充电。

这是因为反充电将使电压互感器严重过载，如变比为220/0.1的电压互感器，它所接母线的对地绝缘电阻虽有1MΩ，但换算至二侧的电阻只有()，相当于短路。

A、0．21ΩB、0．45ΩC、0．12ΩD、0．14Ω正确答案：A4、在电流互感器二次绕组接线方式不同的情况下，假定接入电流互感器二次导线电阻和继电器的阻抗均相同，二次计算负载以()。

A、三相三角形接线最大B、三相全星形接线最大C、两相电流差接线最大D、不完全星形接线最大正确答案：C5、目前常用的零序功率方向继电器动作特性最大灵敏角为70°的是()。

A、3IO滞后－3UO 20°B、3I0滞后－3UO 70°C、3IO超前－3UO 20°D、-3UO滞后3IO 70°正确答案：B6、张工程师对一母差保护进行相量检查，所需接入母差的三组电流已全部接入，以该母线TV的A为基准，测得UA超前所接3组电流IA1，IA2，IA3（均为极性端接入）的角度依次为10°、170°和220°，请帮助张工程师进行正确的判断()。

继电保护专业规程考试试卷（A卷）班组：姓名：题号一二三四总分分数一、填空题（共20分，每空1分）1、现场工作至少应有_______参加。

工作负责人必须经由领导批准的专业人员担任。

工作负责人对工作前的________，现场工作的________、质量、进度和________________负全部责任。

2、在现场工作过程中，凡遇到________（如直流系统接地等）或________________不论与本身工作是否有关，应________，________，待找出原因或确定与本工作无关后，方可继续工作。

3、在进行试验接线前，应了解试验电源的________，配备适当的熔断器，特别要防止总电源越级熔断，，试验用刀闸必须________，禁止从____________直接取得试验电源。

在试验接线工作完毕后，必须经___________，方可通电4、现场工作前，应了解工作地点___________的运行情况，本工作与________有无直接联系（如________，________等），与其它班组有无配合工作。

5、现场工作前应拟定工作重点项目及准备解决的________和________；工作人员应明确分工并________与________等有关资料。

二、选择题（共20分，每题2分）1、凡是在现场接触到运行的继电保护、安全自动装置及其二次回路的生产运行维护、科研试验、安装调试或其它专业（如仪表等）人员，除必须遵守《电业安全工作规程》外，还必须遵守________。

A、《继电保护及电网安全自动装置现场工作保安规定》B、《运规》C、《继电保护检验规程》2、现场工作，外单位参加工作的人员，不得担任________。

A、工作班成员B、工作负责人C、许可人3、现场工作，________对工作前的准备，现场工作的安全、质量、进度和工作结束后的交接负全部责任。

A、工作班成员B、运行人员C、工作负责人4、现场工作至少应有________参加。

全国继电保护技木竞赛考题与答案(一)近日，全国继电保护技术竞赛考试试题和答案已经公布，考试内容覆盖了现代电力系统的各个方面，旨在提高继电保护工程师的专业技能和综合素质，提高电力系统的运行安全性和可靠性。

下面将详细介绍一下考试试题和答案。

一、选择题部分1. 阻抗型差动保护的最大优点是：a. 抗感抗容，过负荷时不动作b. 抗干扰，对低频、直流等外干扰不敏感c. 抗震动，可以适应高频抖动d. 抗干扰，对刀闸重合时产生的浪涌电流不敏感答案：d2. 带过流转角比的线路跳闸定时应采用哪种特性的整流仪环节？a. 最大b. SPT模型c. 均值d. 最小答案：b3. 当一次绕组发生对地短路故障时，保护动作器的动作会导致：a. 同侧断路器和跳闸器同时动作b. 同侧断路器和跳闸器都不动作c. 反侧断路器保持合上，同侧断路器和跳闸器都动作d. 反侧断路器打开，同侧断路器和跳闸器都动作答案：c二、计算题部分1. 计算一组三相馈线路保护方案的CT一次、二次侧额定电流和二次侧过载保护装置的设置电流，已知一次侧额定电流为1500A，过负荷容许电流为120%。

答案：一次侧额定电流=1500A；二次侧额定电流=100/5*1500=30000A；二次侧过载保护装置的设置电流=30000*120%=36000A。

2. 计算开闭环复合超速定动时间保护的动作时间、浮动制动时间和消除时间，已知T1=0.3s，T2=0.05s，T3=0.05s。

答案：动作时间=T1+T2+T3=0.4s；浮动制动时间=T1+T2=0.35s；消除时间=T3=0.05s。

三、论述题部分1. 如何改善系统过电压状态？答案：（1）减小负荷电流；（2）采取适当的增压措施，提高系统电压水平；（3）控制容性电流，当电容器控制电流大于一定值时，应采取控制措施；（4）在主变站增加无功补偿；（5）加装电压稳定器等设备。

2. 阻抗型差动保护是如何判定作用方向的？答案：阻抗型差动保护，其作用方向由主变压器高压侧与低压侧之间的阻抗差值所决定。

第 1 页 共 8 页A ：00340arg210<-<R Z Z setJ ； B ：00340arg 210<-<R IZ I U Jset J J ；C ：0030arg 150<-<-R Z Z set J ，00340arg 160<-<RZ Z setJ ；D ：0030arg 150<-<-J set J J I Z I U ，00340arg 160<-<Jset J J I Z I U 。

如图，图中的线路均为双端电源线路，图中的所有保护配置均为常规配置，且没有异常，CB3母联的充电保护与解列保护为单独配置，不包含在母线保护内，解列保护动作时间设置为0.1s ，I 母、II 母的母差保护也正常投入。

L1为待投入的新线路，在成功投入之前要进行极性检查。

现假设对侧CB2已充好电，且充电成功，并已通过其它手段将CT 的极性校验正确。

然后调度这样操作：①.先将L1线路两侧的纵联保护退出；L1甲站的后备保护也退出，重合闸退出，仅投入合于故障保护，因为其对CT 极性没有要求，然后让I 母空出，通过母联向I 母充电，再合CB1向L1线路充电。

②.如前项合闸成功，线路即带上负载，可校验本侧的CT11极性，极性校验正确后，投L1线路本侧的后备保护。

③.在前项基础上，加上通道与对侧保护进行联调，联调完成后再投入两侧的纵联保护。

④.将重合闸投入，完成L1线路及其保护的投运。

请回答44--47题：B ：乙站L1线路保护中的合于故障保护出口三跳CB1；C ：乙站L1线路保护中的距离保护II 段跳CB2，切除故障；D ：甲站母联解列保护三跳CB3.4、CB1合闸成功后，后备保护投入之前，线路上发生故障，甲站的保护如何切除故障？（ ）A ：乙站L1线路保护中的距离保护II 段跳CB2；B ：甲站母联解列保护三跳CB1；C ：甲站母联解列保护三跳CB3；D ：甲站L2线路保护中的距离保护III 段跳闸。

继电保护工专业技能题库含参考答案一、单选题（共40题，每题1分，共40分）1、继电保护装置试验分为三种，它们分别是()。

A、部分检查、定期检验、传动试验B、部分试验、补充检验、定期试验C、验收试验、全部检验、传动试验D、验收试验、定期检验、补充检验正确答案：D2、当PT接于母线上时，线路出现非全相运行，如果断线相又发生接地故障，两端负序方向元件（）。

A、动作特性不确定B、能正确动作C、不能正确动作正确答案：B3、测量绝缘电阻时，应在兆欧表（）读取绝缘电阻的数值。

A、达到50%额定转速，待指针稳定后B、任意恒定转速即可C、达到额定转速，待指针稳定后D、转速上升时的某一时刻正确答案：C4、一般设备铭牌上标的电压和电流值，或电气仪表所测出来的数值都是()。

A、平均值B、最大值C、有效值D、瞬时值正确答案：C5、在大接地电流系统中，线路始端发生两相金属性接地短路，零序方向电流保护中的方向元件将()。

A、因感受零序电压最大而灵敏动作B、因零序电压为零而拒动C、因线路始端发生短路，无法判断方向而拒动D、因短路相电压为零而拒动正确答案：A6、对一些重要设备，特别是复杂保护装置或有连跳回路的保护装置，如母线保护、断路器失灵保护等的现场校验工作，应编制经技术负责人审批的试验方案和工作负责人填写，经技术人员审批的()。

A、第一种工作票B、第二种工作票和继电保护安全措施票C、继电保护安全措施票D、第二种工作票正确答案：C7、在操作箱中，关于断路器位置继电器线圈正确的接法是()。

A、TWJ在跳闸回路中，HWJ在合闸回路中B、TWJ在合闸回路中，HWJ在跳闸回路中C、TWJ、HWJ均在跳闸回路中D、TWJ、HWJ均在合闸回路中正确答案：B8、熔丝熔断时，应选择（）更换。

A、大容量熔丝B、小容量熔丝C、相同容量熔丝D、熔丝正确答案：C9、PST-1200主变保护的差动保护（SOFT-CD1）中设置了()制动元件，防止差动保护在变压器过励磁时误动作。
