脉动阻尼器使用说明
一、概述
脉动阻尼器又名脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。
脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。
它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。
二、主要功能
1.允许系统使用更小的管径，降低成本。
2.保护管路、弯头、接头不受压力波动的冲击。
3.减小除去水锤对系统的危害。
4.降低系统的能耗。
5.减小流速波动的峰值。
6.为计量泵创造良好的工作环境并改善泵的工作性能。
7.和背压阀等配合使用可以使管路的压力波动接近为零。
三、工作原理
根据玻意耳定律P1V1=P2V2，通过改过气体的体积来平滑管路脉动。
对于流速有正弦曲线特性的系统，波峰时，气室体积变小，脉动阻尼器吸收多余的流量的液体，波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。
四、产品特点
1.可以预充气体，充气后平滑脉动的效果比空气室式脉动阻尼器的效果好。
2.气体不与管路液体接触；气体不会因溶解到液体里而损失。
3.设有限位装置，防止膜片过度变形。
五、脉动阻尼器的使用
1.使用时压力表指针应小幅摆动，摆动过大则说明预充气体压力偏小或者选型偏小，不。
膜片式脉冲阻尼器工作原理
膜片式脉冲阻尼器是一种常用于减震和降噪的装置，其工作原理可以通过以下几个方面来描述。
膜片式脉冲阻尼器的主要组成部分是由弹性膜片和阻尼油组成的密封腔体。
弹性膜片是一种柔软且具有一定弹性的材料，通常由橡胶或者塑料制成。
而阻尼油是一种具有高黏度和粘滞特性的液体，可以有效地减缓振动的传播。
当外界的振动或冲击作用于膜片式脉冲阻尼器时，膜片会受到外力的作用而产生弯曲变形。
这种弯曲变形会导致阻尼油在密封腔体内产生压力变化，从而引起阻尼油的流动。
通过阻尼油的粘滞特性，能够将振动的能量转化为热能，从而达到减震和降噪的效果。
膜片式脉冲阻尼器的工作原理还与密封腔体内的气压有关。
当外界振动作用于膜片时，膜片的弯曲变形会导致密封腔体内部的气压发生变化。
这种气压变化会对阻尼油的流动产生一定影响，进而影响到阻尼器的减震效果。
膜片式脉冲阻尼器还可以通过调节密封腔体内的阻尼油量来实现不同的减震效果。
当密封腔体内的阻尼油量增加时，阻尼油的黏滞特性也会相应增强，从而使阻尼器的减震效果更加显著。
反之，当阻尼油量减少时，阻尼器的减震效果也会相应减弱。
膜片式脉冲阻尼器通过弹性膜片的弯曲变形和阻尼油的粘滞特性，
将振动的能量转化为热能，从而实现减震和降噪的效果。
同时，通过调节阻尼油量和密封腔体内的气压，可以进一步改变膜片式脉冲阻尼器的减震效果。
这种工作原理使得膜片式脉冲阻尼器在航空航天、汽车制造、电子设备等领域得到广泛应用。
隔膜式脉动阻尼器工作原理隔膜式脉动阻尼器是一种用于控制流体压力脉动的装置。
它通过利用隔膜的弹性来吸收流体压力脉动，从而减小系统中的振荡和噪声。
本文将从隔膜式脉动阻尼器的工作原理、结构和应用等方面进行介绍。
隔膜式脉动阻尼器的工作原理基于流体的压力传递和隔膜的弹性变形。
当流体通过管道系统时，由于阀门的开闭和泵的工作等原因，会产生压力脉动。
这些脉动会导致系统振荡，甚至损坏管道和设备。
隔膜式脉动阻尼器的作用就是吸收这些压力脉动，从而保护系统的安全运行。
隔膜式脉动阻尼器的结构相对简单，由两个截然不同的压力腔和一个隔膜组成。
其中一个压力腔与系统管道相连，用于接收流体的压力脉动；另一个压力腔则与大气相通，用于平衡压力和排除空气。
隔膜则位于两个压力腔之间，起到分隔和传递压力的作用。
当系统中的压力脉动传递到隔膜式脉动阻尼器时，隔膜会因为压力的变化而发生弹性变形。
当压力升高时，隔膜会被推向另一个压力腔，使该腔内的流体被挤压；当压力降低时，隔膜则会被拉回原位，使该腔内的流体得以回流。
通过这样的工作原理，隔膜式脉动阻尼器可以吸收和缓解系统中的压力脉动，保持系统的稳定运行。
隔膜式脉动阻尼器在工业生产中有着广泛的应用。
首先，它可以用于减小流体管道系统中的压力脉动，保护管道和设备的安全运行。
其次，它也可以用于调节流体的流量和压力，使系统能够更加稳定地工作。
此外，隔膜式脉动阻尼器还可以用于防止水锤现象的发生，提高系统的可靠性和使用寿命。
隔膜式脉动阻尼器是一种用于控制流体压力脉动的重要装置。
它通过隔膜的弹性变形来吸收压力脉动，保护系统的安全运行。
隔膜式脉动阻尼器的工作原理简单明了，结构合理，应用广泛。
它在工业生产中发挥着重要的作用，提高了系统的稳定性和可靠性。
随着科技的不断进步，隔膜式脉动阻尼器的性能和应用领域还将得到进一步的拓展和完善。
膜片式脉冲阻尼器安全操作及保养规程膜片式脉冲阻尼器是指利用摩擦作用将机械能转化为热能的一种装置。
它的作用是减缓运动物体的运动速度，防止机械设备运动过程中因惯性而带来的损坏或破坏。
本文主要介绍膜片式脉冲阻尼器的安全操作及保养规范。
安全操作规程1. 操作前注意事项在使用膜片式脉冲阻尼器之前，请仔细阅读说明书，确保您已经掌握了以下内容：1.确定该膜片式脉冲阻尼器的额定负荷；2.确定该膜片式脉冲阻尼器的运动方向和旋转方向；3.确保连接的传动装置的转速范围符合该膜片式脉冲阻尼器的额定转速范围；4.确保该膜片式脉冲阻尼器已经安装正确，传动装置与设备的轴线一致，且紧固螺栓均已经拧紧，不得出现松动情况；5.确保运转部件无以下情况：位置不正、弯曲、破损、断裂等。
2. 正常操作在使用膜片式脉冲阻尼器的过程中，请注意以下操作事项：1.严格按照额定负荷工作，不得超负荷使用；2.严格按照该膜片式脉冲阻尼器的旋转方向进行操作；3.不得意外停机或突然改变负荷状态，以防止设备瞬时过载；4.避免低速长时间工作或启动，以防止设备过热；5.避免使用在高温和高湿度环境中。
3. 异常情况应对在使用膜片式脉冲阻尼器的过程中，如出现以下情况，请果断停机，并进行排除：1.出现严重异响、震动等现象；2.发现机械部件出现脱落、松动、破损、断裂等情况；3.膜片式脉冲阻尼器过热或出现烧伤等情况。
保养规程1. 定期检查对于膜片式脉冲阻尼器，定期检查可以保证设备的正常使用和延长设备的使用寿命。
其检查内容包括：1.保持设备的干燥清洁，避免腐蚀等影响设备的使用寿命的因素；2.检查各部位紧固件状态，及时加紧松动的紧固螺母；3.检查传动装置的状况，是否存在接触不良、摆动、偏斜等现象；4.检查橡胶衬垫及膜片状态，如有破损应及时更换；5.检查膜片式脉冲阻尼器的温度，如超过额定温度应及时停机并查找原因排除。
2. 应急措施在发生紧急情况时，如膜片式脉冲阻尼器过热或无法正常工作，应及时采取应急措施，以保证工作安全。
隔膜泵脉冲阻尼器工作原理(一)
隔膜泵脉冲阻尼器工作原理
引言
•介绍隔膜泵和脉冲阻尼器的基本概念和作用
隔膜泵的特点
•高效率
•无泄漏
•安全可靠
隔膜泵的问题
•出现脉动流
•造成系统振荡
•降低工作效率
脉冲阻尼器的作用
•平稳流量输出
•减少脉动
•弹性材料隔膜
•工作液体充填区
•压缩气体充填区
脉冲阻尼器的工作原理
1.初始状态：
–隔膜处于平衡位置
–工作液体和压缩气体充填区压力相等2.入口流体进入：
–隔膜被推动向压缩气体充填区
–压缩气体被压缩
3.入口流体停止：
–隔膜开始回弹
–压缩气体推动工作液体流出
4.出口流体停止：
–隔膜回到平衡位置
–压缩气体和工作液体充填区压力相等
•可自适应调节
•高效能消脉冲
结论
•隔膜泵脉冲阻尼器通过弹性隔膜和压缩气体来平稳输出流量，消除脉动流，提高工作效率。
计量泵脉冲阻尼器的原理是什么？水泵生产计量泵及计量泵配件，现就计量泵脉冲阻尼器的原理、结构、安装使用注意事项、性能特点做以下解析：首先,计量泵脉冲阻尼器有多种材质：不锈钢304材质、不锈钢316材质、不锈钢316L材质、塑料材质。
如果用不带隔膜的密闭容器代替隔膜脉冲阻尼器，使用一段时间后，空气会被液体逐渐吸收，无法起到脉冲阻尼器的作用，长此以往，会对系统造成不必要的损害。
隔膜脉冲阻尼器安装在加药装置计量泵出口，从计量泵出来的脉动流体进入阻尼器后，由于气体具有可压缩性，脉冲瞬时吸收，系统可获得稳定的液流和压力,减缓管路振动，降低噪声，提高管路的安全性。
计量泵脉冲阻尼器安装要求要注意什么：l隔膜脉冲阻尼器应该尽可能的垂直安装在靠近泵出口的位置，如果泵的出口和脉冲阻尼器之间的管路过长，管路可能会产生振动。
2如果知道了系统参数，如系统压力、马达转速等，隔膜脉冲阻尼器可以使系统振动小于200mbar。
3使用没有隔膜的脉冲阻尼器，由于其中的气体会很快被液体吸收，将会起不到对系统的保护作用。
4使用脉冲阻尼器有可能增大系统阻力。
计量泵脉冲阻尼器主要性能特点有哪些：1、脉冲阻尼器可以实现3～6%的阻尼缓冲（可以平滑掉94～97%脉冲）。
2、工作温度限于摄氏0～60℃。
3、充气工具作为可选件，包括充气管、压力表、充气调节器，与氮气瓶连接接口。
4、脉冲阻尼器的外壳材质为UPVC或不锈钢，隔膜材质为丁基橡胶或氟橡胶。
5、不锈钢充气阀，补气压力一般为系统工作压力的60%～80%。
6、脉冲阻尼器装有压力表，可以显示系统压力。
脉冲阻尼器是一个承压容器，内中装有一个弹性隔膜，将容器分为上下两个腔体。
下腔通过被输送液体，上腔根据使用压力的大小装有惰性气体，一般为使用压力的60%～80%。
同时，脉冲阻尼器上腔装有一个压力表，由于压力表和输送液体被隔膜隔离，因此在使用了脉冲阻尼器后，还可用普通压力表代替隔膜压力表，降低设备成本。
计量泵脉动阻尼器与背压阀计量泵脉冲阻尼器与背压阀1 脉冲阻尼器⑴概述脉动阻尼器也叫均流器或缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。
脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。
用于往复式计量泵的投加系统中，以吸收泵产生的脉动峰值。
脉动阻尼器能有效改善泵的工作性能，并可使用较小口径的管路。
安装适当的脉动阻尼器，能延长往复式计量泵及系统设备的寿命，减少系统的造价。
⑵主要功能①减小除去水锤对系统的危害；②减小流速波动的峰值；③保护管路、弯头、接头不受压力波动的冲击；④为计量泵创造良好的工作环境并改善泵的工作性能；⑤允许系统使用更小的管径，降低成本；⑥和背压阀等配合使用可以使管路的压力波动接近为零；⑦降低系统的能耗。
⑶工作原理脉动阻尼器的工作原理是遵循波义尔定律：即在恒定温度下一定量的气体的绝对压力与体积成反比：P1×V1=P2×V2。
通过改变气体的体积可以平滑管路脉动，对于流速有正弦曲线特性的系统，波峰时，气室体积变小，脉动阻尼器吸收多余的流量的液体，波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。
膜片式脉动阻尼器内装有弹性隔膜，参见右图。
隔膜将上部内腔中的压缩气体和下部外腔中的被输送流体隔开，通过气室容积的变化平滑管路脉动。
当计量泵进入排出行程，液体被压入管路，使得管路压力不断升高，当此压力超过脉动阻尼器的预充压力，隔膜被物料顶着向上运动，部分液体将会进入阻尼器。
直到隔膜两侧压力平衡。
当泵排出行程结束，管路压力下降，阻尼器内气体腔中的压力大于管路的压力，于是，隔膜被气体压回其原始的位置，并将物料压回管路中。
在泵的每个循环冲程中，计量泵与脉动阻尼器产生两个脉冲波，并进行叠加。
脉动阻尼器起到了“消峰填谷”作用，从而有效地消除了被输送流体的脉动。
⑷脉动阻尼器的选用膜片式脉动阻尼器的特点：可以预充气体，充气后平滑脉动的效果比空气室式脉动阻尼器的效果好；气体不与管路液体接触，气体不会因溶解到液体里而损失；设有限位装置，防止膜片过度变形。
脉动阻尼器工作原理
脉动阻尼器是一种用于减震和节能的装置，其工作原理如下：
1. 结构：脉动阻尼器由一个密封的容器和一个可移动的阻尼元件组成。
阻尼元件的内部通道里充满了阻尼液体。
2. 原理：当外界作用力（如冲击或振动）作用在脉动阻尼器上时，阻尼液体会受到压力变化，从而导致阻尼元件的移动。
阻尼液体通过内部通道流动，从而吸收和分散作用力的能量。
3. 阻尼效应：阻尼液体的流动通过与阻尼元件的摩擦和阻力相互作用，产生阻尼效应。
阻尼效应能够有效地减少机械振动和冲击传递到周围环境中的能量。
4. 节能效果：脉动阻尼器的阻尼液体在流动过程中具有一定的黏性，从而使能量的转换更加高效，减少能量的损失。
通过吸收和消耗机械振动的能量，脉动阻尼器可以减少机械系统对能源的需求，实现节能效果。
综上所述，脉动阻尼器通过阻尼液体的流动和阻尼效应来减震和节能，从而提高机械系统的表现和寿命。

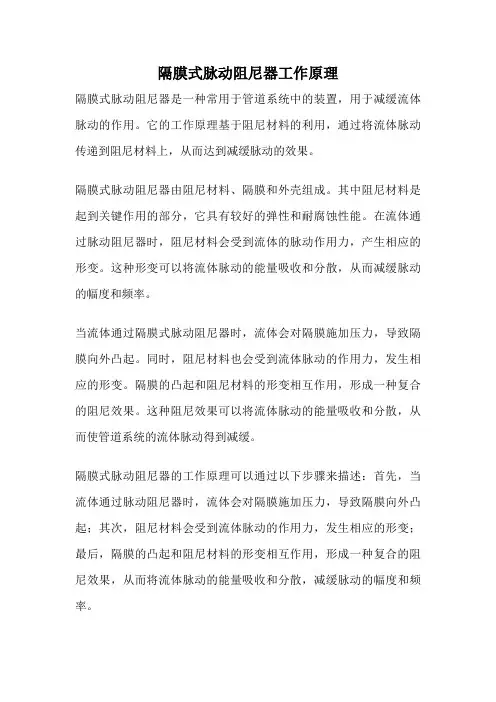

隔膜式脉动阻尼器工作原理隔膜式脉动阻尼器是一种常用于管道系统中的装置，用于减少流体脉动和振动的影响，确保管道系统的稳定运行。
它的工作原理基于隔膜的弹性变形和阻尼效应。
隔膜式脉动阻尼器通常由两个截然不同的容器组成，分别为腔体和隔膜。
腔体是一个密闭的容器，通常由金属或塑料制成，用于容纳流体。
而隔膜则是一个柔软而可弯曲的薄膜，通常由橡胶或合成橡胶制成，用于分隔腔体和外界环境。
当流体通过隔膜式脉动阻尼器时，由于流体的流动和压力变化，隔膜会发生弹性变形。
当流体压力上升时，隔膜会向外凸起；当流体压力下降时，隔膜会向内凹陷。
这种弹性变形的过程可以吸收流体脉动和振动的能量，减少其对管道系统的影响。
除了弹性变形，隔膜式脉动阻尼器还利用了阻尼效应来减少流体脉动和振动。
当流体通过隔膜式脉动阻尼器时，流体的流动速度会受到阻尼作用，流体的能量会被转化为热能，从而减少流体的脉动和振动。
隔膜式脉动阻尼器的工作原理可以通过以下步骤来描述：1.当流体进入隔膜式脉动阻尼器时，流体会压缩腔体中的空气或气体，导致腔体内部的压力上升。
2.随着腔体内压力的增加，隔膜开始向外凸起，吸收流体脉动和振动的能量。
3.当流体压力下降时，腔体内的压力也会下降，隔膜开始向内凹陷，释放之前吸收的能量。
4.隔膜的弹性变形和阻尼效应共同作用，减少了流体脉动和振动的幅度，确保管道系统的稳定运行。
隔膜式脉动阻尼器的工作原理使其在许多领域中得到广泛应用。
例如，它常用于供水系统、空调系统和工业管道系统中，用于减少流体脉动和振动对设备和管道的损坏，提高系统的可靠性和稳定性。
隔膜式脉动阻尼器通过隔膜的弹性变形和阻尼效应，减少了流体脉动和振动的影响，确保了管道系统的稳定运行。
它的工作原理简单而有效，被广泛应用于各个领域。
通过使用隔膜式脉动阻尼器，我们可以提高系统的可靠性，延长设备的使用寿命，减少维护和修理的成本。
