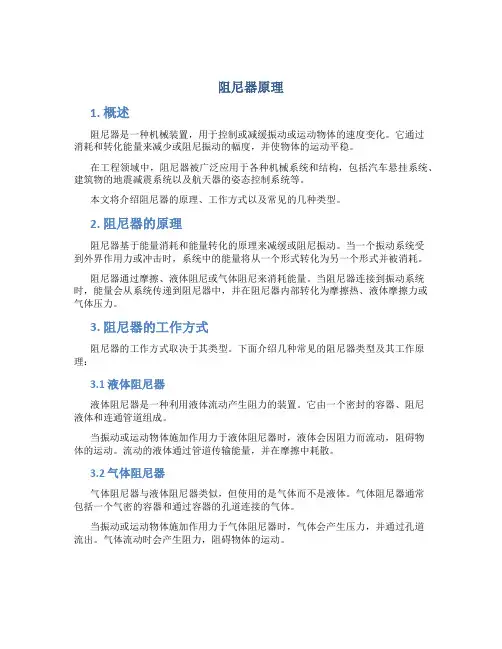

脉动阻尼器
脉动阻尼器是一种用于消除管道内液体压力脉动或者流量脉动的压力容器。可起到稳定流体压力和流量、消除管道振动、保护下游仪表和设备、增加泵容积效率等作用。
脉动阻尼器的原理主要有两种。
1.气囊式：利用气囊中惰性压缩气体的收缩和膨胀来吸收液体的压力或者流量脉动，
此类脉动阻尼器适用于脉动频率小于7Hz的应用，因为如果频率太高则膜片或气囊来不及响应，起不到消除脉动的效果；
2.无移动部件式：利用固体介质直接拦截流体从而达到缓冲压力脉动或流量脉动的效果，此类脉动阻尼器适用于高频脉动的应用。
脉动阻尼器分类：
1.按照缓冲介质分类：
分为压缩惰性气体缓冲式和无移动部件式，其中压缩惰性气体缓冲式又分为膜片式和气囊式等，无移动部件式分为金属结构式和陶瓷结构式等：
分为三元乙丙橡胶、丁纳橡胶、氟橡胶、聚四氟、金属、陶瓷等内部材质类型；
分为单孔式和双孔式；
分为直通式和非直通式；
消除管道振动；减小压力脉动；减小流量浮动；保护下游仪器和设备；装在泵的前端，增加泵的容积效率，提高输出功率。
选择适合的脉动阻尼器，应首先根据现场实际情况和工艺要求确定所需达到的脉动消除率指标，然后根据此技术指标进行定量选型。
准确的脉动阻尼器选型应根据流量、压力、泵类型、泵转速、泵缸数、泵相位差（多级泵）、脉动消除率、应用目的、管道流体成分、管道流体密度、管道流体粘度、管道流体温度等参数综合计算和分析后确定。
通过以上参数，关键需要计算出流体的脉冲量（即1次脉冲所输送的液体体积）和脉动频率。再结合脉动消除率指标，即可初步计算出所需要的脉动阻尼器类型和容积。
例如，要求残余脉动控制在10%以内、脉冲量为1升/次、脉动频率为2次/秒，则脉动阻尼器可选用膜片式或气囊式，容积至少为10升。
根据客户不同的实际应用，最高可以达到99.9%以上的脉动消除率，即残余脉动控制在0.1%以内。
例如：用于消除管道振动推荐残余压力脉动控制在3%以内；
用于保证涡街流量计精度则推荐残余流量脉动控制在0.75%以内。
脉动阻尼器是一种压力容器，由于材料、制造技术及实际应用的限制，脉动阻尼器一般承压在500公斤/平方厘米左右（特殊应用也可以更高），耐温大约数百摄氏度。
蒸汽疏水阀工作原理 一、国内蒸汽疏水阀现状概述 蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上，能自动地排除蒸汽使用设备和管道中的冷凝水、空气及其它不可凝结的气体，并能防止蒸汽泄漏的自动阀门。蒸汽广泛地应用于工业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺，过程中所产生的冷凝水都需要通过蒸汽疏水阀排除，而不允许蒸汽泄漏。蒸汽疏水阀性能的优劣，对于蒸汽系统的正常运行，用汽设备热效率的提高及能源的合理利用等方面具有至关重要的作用。 特别是在煤、石油及天然气等一次能源日益减少的情况下，世界各国政府都将节约能源和开发新能源作为重要的国策。而蒸汽疏水阀在蒸汽使用系统的节能方面起着不可忽视的关键作用。据我国有关部门统计，目前全国蒸汽疏水阀拥有量约为432.4万台，大约有80%的产品达不到现行国家标准漏汽量小于3%的要求，其泄漏率大都在10%左右，这样一台蒸汽疏水阀就耍浪费 4.44吨标煤，全国正在使用的达不到现行国家标准的疏水阀就要浪费1432.33万吨标煤，折合人民币186203万元，这是一笔相当可观的数字，由此可见蒸汽疏水阀的节能作用之大，及其在国民经济发展中的地位之重要是不可等闲视之的。 随着国外能源危机的进一步加剧和现代化工业技术的迅速发展，对热能充分利用的要求日益提高，蒸汽疏水阀的研究工作在国外更是得到了广泛的开展。国外蒸汽疏水阀生产厂家为适应现代工业的需要，研制工作更加深入，生产发展很快。本文将结合良科公司的蒸汽疏水阀的产品系列介绍各种类型的蒸汽疏水阀和它们的适用场合。 二、各种蒸汽疏水阀的工作原理 当蒸汽冷凝时，它会释放出汽化的能量（潜热能）而形成冷凝水。冷凝水只含有饱和温度下水所含有的能量（显热能）。但是为了确保蒸汽系统中维持最大的热传导效率，此冷凝水必须排出系统之外，另外从锅炉中产生的一些不凝性气体和空气以及蒸汽系统起动时管道内的空气也必须排出蒸汽系统，但同时必须保留有用的蒸汽，这些功能就是由一种自动装置 - 蒸汽疏水阀来完成。 蒸汽疏水阀有各种不同的疏水方式，有些是感应密度的变化（如机械式）而动作，有些是感应温度的变化而动作排放，而有些是受通过它们的热态冷凝水本身的静压及动压之变化而感应开关的。目前疏水阀在世界范围内，按工作原理划分，主要有三大类 1、机械型蒸汽疏水阀：利用冷凝水与蒸汽之间的密度差来操作的。 机械类疏水阀的第一大类是浮球式疏水阀，目前国际上主导的产品为连杆式浮球疏水阀，其工作原理如图1所示。疏水阀除了排水阻汽功能外，要求具有良好的排空气性能，所有的良科浮球式蒸汽疏水阀均带有热静力派空气装置TV，作为标准配置。有些疏水阀除了排空气装置以外，还带有蒸汽汽锁释放装置，主要应用于发生蒸汽堵塞冷凝水无法到达疏水阀的场合即所谓的蒸汽汽锁情况，如使用虹吸管排除冷凝水（旋转滚筒设备）或疏水阀前有一段长管道时。 浮球式蒸汽疏水阀在冷凝水产生后立刻排出冷凝水，能够根据压力和负载的变化迅速排出大量的冷凝水，当对于其它类型的同口径疏水阀排量大，因此它最适合于换热要求高、设备不允许积水的各种换热设备以及带自动温度控制的设备的最佳选择。同时该类型的疏水阀出口总是浸没在冷凝水中，具有真正意义上排水阻汽的功能。良科可以提供各种型号的浮球式蒸汽疏水阀能满足各种制程工艺的需要。
1.结构设计 2.工作原理 2.1磁流变液 磁流变液是在1948 年被Rabinow,J.发明的一种由非磁性基液（如矿物油、硅油等）、微小磁性颗粒、表面活性剂（也称稳定剂）等组合而成的智能型流体材料。在无磁场加入的条件下，磁流变液将表现为低粘度较强流动性的牛顿流体特性，加入磁场后，则会表现为高粘度低流动性的Bingham 流体特性。 非磁性基液是一种绝缘、耐腐蚀、化学性能稳定的有机液体。基液所拥有的特征是：粘度较低，磁流变液在没有磁场加入的条件下表现为低粘度状态，这样能够较好的降低磁流变液的零场粘度； 沸点高、凝固点较低，这样就可以确保磁流变液在温度变化波动较大的环境下工作依然可以保持较高的稳定性；较高的密度，能够保证磁流变液不会因沉降问题而无法正常使用； 无毒无味、廉价，保障其安全性的同时做到能够广泛使用。 微小磁性颗粒是一种可离散、可极化的软磁性固体颗粒，其单位是微米数量级的。其主要的特征有[5]： 低矫顽力，对于已经磁化过的液体，加较小的磁场就能够使其恢复零磁场状态，即拥有较高的保磁能力； 高磁导率，能够在弱磁场中获得较强的磁感应强度从而节约能量；磁滞回线狭窄、内聚力小； 磁性颗粒的体积应相对大一些，用于存贮更多的能量。 表面活性剂是可以增加溶液或混合物等稳定性的化学物质。在实际使用过程中，磁流变液比较容易出现沉降分层现象，所以需要在磁流变液中加入表面活性剂保证物理化学性能的平衡，减少分层、降低沉降。 2.2磁流变液的工作模式 磁流变液在外加磁场影响下出现磁流变效应现象，改变流体的表观粘度、流动状态，从而改变剪切屈服应力等参数，使输出的阻尼力能够实时变化，达到所期望的目的。现如今，磁路变液的一般工作模式有三类：流动式、剪切式及挤压式，如下图所示。 （a）流动式（b）剪切式（c）挤压式 图1-3 磁流变液工作模式 Fig. 1-3 MR fluid working mode 流动式：如图1-3（a）所示，在两块固定静止的磁极板中间具有充足的磁流变液，对磁流变液施加一个压力使其流过两磁极板，其中，两极板之间外加了与磁流变液运动方向垂直的磁场。当磁性液体经过磁场时，其流体特性与流动状态被改变从而产生剪切应力即阻尼力。改变线圈的输入电流强弱从而使磁场强度发生变化，阻尼力也会跟着变化，实现实时调节的效果。流动式多用于控制阀、阻尼器、电磁元件等的设计。
这个公式适用于计量泵、活塞泵和柱塞泵的SENTRY?脉动阻尼器和吸入稳定器的选型。对于气动隔膜泵和蠕动泵请见背面的选型表。这个公式允许用户输入需要的防脉冲程度，表示成以平均工作压力为基准的最大和最小压力波动。如果用户希望得到的压力是系统压力的±5%，公式中的百分比就是一个变量，按减少脉动90%来计算所需的缓冲容积。例如，排出压力是80psi，残留脉冲是平均压力的±5%，即总共减少90%的脉动，压力波动范围则是76～84psi。 计量泵、活塞或柱塞泵 选型所需的参数 变量：V ＝泵单个冲程的容量 K ＝泵的类型（参数K） P ＝平均工作压力 D ＝允许的压力波动百分比（相对平均数的正负） N ＝气体膨胀系数 氮气＝0.714 空气＝1.0 V) 单个冲程容量的计算： 1、升/小时÷冲程次数/小时＝升/冲程 2、0.7854 ×镗孔直径(mm)2 ×冲程长度(mm) ＝毫升/冲程 K) 泵的类型（参数K） 单台泵：单泵头＝0.60 双泵头＝0.25 双台泵：单泵头＝0.25 双泵头＝0.15 三台泵：单泵头＝0.13 双泵头＝0.06 四台泵：单泵头＝0.10 双泵头＝0.06 五台泵：单泵头＝0.06 双泵头＝0.02 P) 工作压力（平均） 期望的压力波动：最小压力Pmin = P – (P × D)
最大压力Pmax = P + (P × D) 计算公式 1-（P/P max）n 脉动阻尼器所需容量＝———————— 1-（P/P max）n 简单估算容量＝25.2×单个冲程容量 容量估算的条件是： 1、泵类型为单头泵 2、填充介质为空气 3、脉冲消除效果为95% 气动双隔膜泵和蠕动泵 下表所列的是用于气动双隔膜泵（AODD）的SENTRY脉动缓冲器和吸入稳定器的选型。气动双隔膜泵（AODD）的吸入稳定器和排出的脉动缓冲器选择相同的型号。所列的型号能产生90%的脉动消除效果，如果需要更高的阻尼效果，应该选择下一个更大的容量的系列。 接口尺寸SENTRY阻尼器型号 1/4"0.16L(SENTRY Ⅲ系列) 3/8"0.16L(SENTRY Ⅲ系列) 1/2"0.59L(SENTRY Ⅱ系列) 3/4" 1.39L(SENTRY Ⅱ系列) 1" 1.39L(SENTRY Ⅱ系列) 1-1/4" 2.87L(SENTRY Ⅰ系列) 1-1/2" 2.87L(SENTRY Ⅰ系列) 2" 6.06L(SENTRY Ⅰ系列) 3"22.7L(SENTRY Ⅳ系列) 4"22.7L(SENTRY Ⅳ系列) 蠕动（软管）泵 下表所列的是用于两头或三头的蠕动（软管）泵的SENTRY脉动缓冲器和吸入稳定器的选型。泵的吸入稳定器和排出的脉动缓冲器选择相同的型号。所列的SENTRY缓冲器型号
疏水器的原理与选型 概述 疏水器正名为疏水阀，也叫自动排水器或凝结水排放器，其分为:蒸汽系统使用和气体系统使用. 机械式（自由浮球式、杠杆浮球式、倒吊桶式）疏水器是利用浮力原 理幵关的。可以自动辨别汽、水，常用于需连续排水、流量较大、排出的水进行收集后再利用。其中杠杆浮球疏水器和倒吊桶式疏水器结构复杂、自由浮球式疏水器结构简单，不漏汽，一般用于管线疏水或设备疏水； 疏水器 热动力式（圆盘式、脉冲式）疏水器是利用空气动力学原理，汽体转向产生的压降来幵关阀门的。用于流量较小、差压较大、对连续性要求不高的地方，结构简单、存在脉冲性泄漏，一般用于管线疏水； 热静力式疏水器（双金属片、膜盒式、波纹管式）是利用汽、水的不 同温度引起温度敏感元件动作，达到控制阀门的目的。灵敏度不高，有滞后现象，在压力变化的管道中不能正常工作。可装在用汽设备上部单纯做排空气用，疏水方面常用于伴热管线疏水； 泵阀式疏水器，采用内置泵阀设计，一般附带电动执行机构，疏水时 不必考虑疏水器两侧压力差，从而达到疏水器从低压向高压疏水的目的。 大多疏水器可以自动识别汽、水（不包括热静力式），从而达到自动 阻汽排水的目的。疏水器广泛应用于石油化工，食品制药，电厂等行业，在节能减排方面起着很大作用首先是疏水阀的选型条件在对疏水阀选型过程中必须要遵循以下
当疏水阀后凝 几个条件，因为设备在开车和 正常运行凝结水发生量差异比较大，所以选用疏水阀时，必须按设备每小 时的耗汽量乘以选用倍率 2-3 倍为最大凝结水量， 来选择疏水阀的排水量。 才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。 疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效 率。 1. 疏水阀的疏水量： 选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率 2-3 倍为最 大凝结水 量，来选择疏水阀的排水量。才能保证疏水阀在开车时能尽快排 出凝结水，迅速提高加热设备的温度。疏水阀排放能量不够，会造成凝结 水不能及时排出，降低加热设备的热效率。 （当蒸汽加热设备刚开始送汽 时，设备是冷的，内部充满空气，需要疏水阀把空气迅速排出，再排大量 低温凝结水，使设备逐渐热起来，然后设备进入正常工作状态。由于开车 时，大量空气和低温凝结水，较低的入口压力，使疏水阀超负荷运行，此 时疏水阀要求比正常工作时的排水量大，所以按选用倍率 2-3 倍来选择疏 水阀。） 2. 疏水阀的工作压差： 选用疏水阀时，不能以公称压力选疏水阀，因为公称压 力只能表示疏 水阀体壳承受压力等级，疏水阀公称压力与工作压力的差别很大。所以要 根据工作压差来选择疏水阀的排水量。工作压差是指疏水阀前的工作压力 减去疏水阀出口背压的差值。疏水阀后背压计算方式是： 结水排入大气时，疏水阀的出口背压为零。如果把疏水阀排出的冷凝水集 中 回收，此时，疏水阀的出口背压是回水管的阻力、回水管抬升高度、二 次蒸发器（回水箱）内压力三者之和。 ） 3. 机械型疏水阀的阀座号和热静力类型选择： 机械型疏水阀按不同的工作压差段，分成多种规格阀座孔径的 “阀座 号”，每 个工作压差段与 “阀座号”组成一条坐标曲线的排水量，不同 “阀座 号”的疏水量
4.7减振器机构类型及主要参数的选择计算 4.7.1分类 悬架中用得最多的减振器是内部充有液体的液力式减振器。汽车车身和车轮振动时，减振器内的液体在流经阻尼孔时的摩擦和液体的粘性摩擦形成了振动阻力，将振动能量转变为热能，并散发到周围空气中去，达到迅速衰减振动的目的。如果能量的耗散仅仅是在压缩行程或者是在伸张行程进行，则把这种减振器称之为单向作用式减振器，反之称之为双向作用式减振器。后者因减振作用比前者好而得到广泛应用。 根据结构形式不同，减振器分为摇臂式和筒式两种。虽然摇臂式减振器能够在比较大的工作压力(10—20MPa)条件下工作，但由于它的工作特性受活塞磨损和工作温度变化的影响大而遭淘汰。筒式减振器工作压力虽然仅为2.5～5MPa ，但是因为工作性能稳定而在现代汽车上得到广泛应用。筒式减振器又分为单筒式、双筒式和充气筒式三种。双筒充气液力减振器具有工作性能稳定、干摩擦阻力小、噪声低、总长度短等优点，在轿车上得到越来越多的应用。 设计减振器时应当满足的基本要求是，在使用期间保证汽车行驶平顺性的性能稳定。 4.7.2相对阻尼系数ψ 减振器在卸荷阀打开前，减振器中的阻力F 与减振器振动速度v 之间有如下关系 v F δ= (4－51) 式中，δ为减振器阻尼系数。 图4—37b 示出减振器的阻力－速度特性图。该图具有如下特点：阻力－速度特性由四段近似直线线段组成，其中压缩行程和伸张行程的阻力－速度特性各占两段；各段特性线的斜率是减振器的阻尼系数v F /=δ，所以减振器有四个阻尼系数。在没有特别指明时，减振器的阻尼系数是指卸荷阀开启前的阻尼系数而言。通常压缩行程的阻尼系数Y Y Y v F /=δ与伸张行程的阻尼系数S S S v F /=δ不等。 图4—37 减振器的特性 a) 阻力一位移特性 b)阻力一速度特性 汽车悬架有阻尼以后，簧上质量的振动是周期衰减振动，用相对阻尼系数ψ的大小来评定振动衰减的快慢程度。ψ的表达式为 s cm 2δ ψ= (4－52)
袋式除尘器的选型核算 袋式除尘器的品种许多，因而其选型核算显得格外重要，选型不妥，如设备过大，会形成不必要的糟蹋；设备选小会影响出产，难于满意环保需求。 选型核算方法许多，通常地说，核算前应晓得烟气的根本工艺参数，如含尘气体的流量，性质，浓度以及粉尘的分散度，浸润性、黏度等。晓得这些参数后，经过核算过滤风速、过滤面积、滤料及设备阻力、再挑选设备种类类型。 1、处置气体量的核算 核算袋式除尘器的处置气体时，首先需求出工况条件下的气体量，即实践经过袋式除尘设备的气体量，而且还要思考除尘器自身的漏风量。 这些数据，应依据已有工厂的实践运转经历或检测材料来断定，若是缺少必要的数据，可按出产工艺进程发生的气体量，再添加集气罩混进的空气量（约20%~40%）来核算。https://www.doczj.com/doc/1919077491.html, 除尘器常识 （1-1） 式中Ｑ－经过除尘器的含尘气体量, m3/h； Q s－出产进程中发生的气体量，m3/h； T c－除尘器内气体的温度, ℃； Pa －环境大气压，kPa;
K －除尘器器前漏风体系。 应该注重，若是出产进程产笺气体量是作业状态下的气体量，进行选型比拟时则需求换算为规范状态下的气体量。 ２、过滤风速的选择 过滤风速的巨细，取决于含尘气体的性状、织物的种类以及料尘的性质，通常按除尘器样本引荐的数据及使用者的实践经历选择。大都反吹风袋式除尘器的过滤风速在0.6~1.3m/s之间，脉冲袋式除尘器的过滤风速在1.2~2m/s左右，玻璃纤维袋式除尘器的过滤风速约为0.5~0.8m/s，表１所列过滤风速可供参考： 表１ ３、过滤面积的断定 （１）总过滤面积依据经过除尘器的总气量和选定的过滤速度，按下式核算总过滤面积： （1-2） 式中Ｓ－总过滤面积 m2； S1—滤袋作业有些的过滤面积 m2; S2—滤袋清灰有些的过滤面积 m2; Q —经过除尘器的总气体量 m3/h; 求出总过滤面积后，就能够断定袋式除尘器的整体规划和尺度。 （2）单条滤袋面积单条圆形滤袋面积，通常用下式核算：
脉动阻尼器 脉动阻尼器是一种用于消除管道内液体压力脉动或者流量脉动的压力容器。可起到稳定流体压力和流量、消除管道振动、保护下游仪表和设备、增加泵容积效率等作用。 脉动阻尼器的原理主要有两种。 1.气囊式：利用气囊中惰性压缩气体的收缩和膨胀来吸收液体的压力或者流量脉动， 此类脉动阻尼器适用于脉动频率小于7Hz的应用，因为如果频率太高则膜片或气囊来不及响应，起不到消除脉动的效果； 2.无移动部件式：利用固体介质直接拦截流体从而达到缓冲压力脉动或流量脉动的效果，此类脉动阻尼器适用于高频脉动的应用。 脉动阻尼器分类： 1.按照缓冲介质分类： 分为压缩惰性气体缓冲式和无移动部件式，其中压缩惰性气体缓冲式又分为膜片式和气囊式等，无移动部件式分为金属结构式和陶瓷结构式等： 分为三元乙丙橡胶、丁纳橡胶、氟橡胶、聚四氟、金属、陶瓷等内部材质类型； 分为单孔式和双孔式； 分为直通式和非直通式； 消除管道振动；减小压力脉动；减小流量浮动；保护下游仪器和设备；装在泵的前端，增加泵的容积效率，提高输出功率。 选择适合的脉动阻尼器，应首先根据现场实际情况和工艺要求确定所需达到的脉动消除率指标，然后根据此技术指标进行定量选型。 准确的脉动阻尼器选型应根据流量、压力、泵类型、泵转速、泵缸数、泵相位差（多级泵）、脉动消除率、应用目的、管道流体成分、管道流体密度、管道流体粘度、管道流体温度等参数综合计算和分析后确定。 通过以上参数，关键需要计算出流体的脉冲量（即1次脉冲所输送的液体体积）和脉动频率。再结合脉动消除率指标，即可初步计算出所需要的脉动阻尼器类型和容积。
例如，要求残余脉动控制在10%以内、脉冲量为1升/次、脉动频率为2次/秒，则脉动阻尼器可选用膜片式或气囊式，容积至少为10升。 根据客户不同的实际应用，最高可以达到99.9%以上的脉动消除率，即残余脉动控制在0.1%以内。 例如：用于消除管道振动推荐残余压力脉动控制在3%以内； 用于保证涡街流量计精度则推荐残余流量脉动控制在0.75%以内。 脉动阻尼器是一种压力容器，由于材料、制造技术及实际应用的限制，脉动阻尼器一般承压在500公斤/平方厘米左右（特殊应用也可以更高），耐温大约数百摄氏度。
蒸汽疏水阀选型及蒸汽管道疏水量的计算 上海沪工阀门厂（集团）有限公司2010-06-10 摘要：介绍蒸汽疏水阀的类别及原理，对选型、安装进行一些探讨并提出了过热蒸汽管道、湿蒸汽管道的经常疏水量及启动疏水童的计算公式。 关健词：蒸汽疏水阀；疏水量；疏水阀选型 1 前言 蒸汽疏水阀是一种能自动从蒸汽管道和蒸汽用汽设备中排除凝结水和其他不凝结气体，并阻止蒸汽泄漏的阀门。它能保证各种加热工艺设备及管线所需要温度和热量并使之正常工作。蒸汽疏水阀动作正常与否，影响着蒸汽使用设备的性能、效率和寿命。据测算供热系统节能改造中，更新性能优良的蒸汽疏水阀其费用仅占系统改造总投资的7.5%，而节约能源量可占系统总节能量的30%。 以下对疏水阀的选型、安装方式及蒸汽疏水量的计算进行一些探讨。 2 蒸汽疏水阀的类别及原理 疏水阀按动作原理分类主要有：浮球型疏水阀、热静力型疏水阀、热动力型疏水阀、倒置桶型疏水阀等。 2.1 浮球型疏水阀 浮球型疏水阀包括一个浮球和波纹管元件。自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。浮球型疏水阀对排放容量和工作压力广泛适应，但不推荐用于有可能发生水锤的系统中。 这类阀的特点是：适用于大排量，体积较大；使用时若超出蒸汽疏水阀的设计压力，阀门则不能打开；在寒冷地区，为了防止蒸汽疏水阀内部的凝结水冻结，必须进行保温。 浮球型疏水阀的故障主要是关闭故障，浮球可能损坏或下沉，不能保持在开的位置。 2.2 热静力型疏水阀 热静力型蒸汽疏水阀是靠蒸汽和冷却的凝结水和空气之间的温差来工作的。蒸汽增加热静力元件内部的压力，使疏水阀关闭。凝结水和不凝结气体在集水管中积存，温度开始下
蒸汽疏水阀工作原理
一、国内蒸汽疏水阀现状概述 蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上， 能自动地排除蒸汽使用设备和管道中的冷凝水、 空气及其它不可凝结的气体，并能防止蒸汽泄漏的自动阀门。蒸汽广泛地应用于工业生产和生活设 施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、 换热、采暖、空调等工艺，过程中所产生的冷凝水都需要通过蒸汽疏水阀排除，而不允许蒸汽泄 漏。 蒸汽疏水阀性能的优劣，对于蒸汽系统的正常运行，用汽设备热效率的提高及能源的合理利 用等方面具有至关重要的作用。 特别是在煤、石油及天然气等一次能源日益减少的情况下，世界各国政府都将节约能源和开发 新能源作为重要的国策。而蒸汽疏水阀在蒸汽使用系统的节能方面起着不可忽视的关键作用。 据我 国有关部门统计，目前全国蒸汽疏水阀拥有量约为 432.4 万台，大约有 80%的产品达不到现行国家 标准漏汽量小于 3%的要求，其泄漏率大都在 10%左右，这样一台蒸汽疏水阀就耍浪费 4.44 吨标煤， 全国正在使用的达不到现行国家标准的疏水阀就要浪费 1432.33 万吨标煤， 折合人民币 186203 万元， 这是一笔相当可观的数字，由此可见蒸汽疏水阀的节能作用之大，及其在国民经济发展中的地位之 重要是不可等闲视之的。 随着国外能源危机的进一步加剧和现代化工业技术的迅速发展，对热能充分利用的要求日益提 高，蒸汽疏水阀的研究工作在国外更是得到了广泛的开展。国外蒸汽疏水阀生产厂家为适应现代工 业的需要，研制工作更加深入，生产发展很快。
二、各种蒸汽疏水阀的工作原理 当蒸汽冷凝时，它会释放出汽化的能量（潜热能）而形成冷凝水。冷凝水只含有饱和温度下水 所含有的能量（显热能）。但是为了确保蒸汽系统中维持最大的热传导效率，此冷凝水必须排出系 统之外，另外从锅炉中产生的一些不凝性气体和空气以及蒸汽系统起动时管道内的空气也必须排出 蒸汽系统，但同时必须保留有用的蒸汽，这些功能就是由一种自动装置 - 蒸汽疏水阀来完成。 蒸汽疏水阀有各种不同的疏水方式，有些是感应密度的变化（如机械式）而动作，有些是感应 温度的变化而动作排放， 而有些是受通过它们的热态冷凝水本身的静压及动压之变化而感应开关的。 目前疏水阀在世界范围内，按工作原理划分，主要有三大类 1、机械型蒸汽疏水阀（利用冷凝水与蒸汽之间的密度差来操作） 机械类疏水阀的第一大类是浮球式疏水阀，目前国际上主导的产品为连杆式浮球疏水阀，其工 作原理如图 1 所示。疏水阀除了排水阻汽功能外，要求具有良好的排空气性能。有些疏水阀除了排
袋式除尘器的选型1．处理气体量的计算 计算袋式除尘器的处理气体量时，首先要求出工况条件下的气体量，并且还要考虑除尘器本身的漏风量。Q=Qs－(273+Tc)×101.324/273Pa×﹙1＋K﹚，Q——通过除尘器含尘气体量，m3/h;Qs——生产过程产生的气体量，m/h;Tc——除尘器内气体的温度，摄氏度；Pa——环境大气压，kpa;K——除尘器前漏风系数。 2.过滤风速的选取 多数反吹风袋式除尘器的过滤风速在0.6-1.3m/s之间。脉冲袋式除尘器的过滤风速在1.2-2.0m/s左右，玻璃纤维袋式除尘器的过滤风速约为0.5-0.8m/s。 3.总过滤面积 S=S1+S2=Q／60V+S2 式中：S——总过滤面积，m2; S1——滤袋工作过滤面积，m2 S2——滤袋清灰部分的过滤面积，m2; Q——通过除尘器的总气体量，m3/h; V——过滤速度，m/min 4.滤袋直可取150—250mm，长度以2-3米。由于清灰强度不大，滤袋寿命较长，一般可达1-3年。过滤风速一般为0.5-0.8m/min,阻力约500-1000pa,除尘器的入口含尘质量浓度
通常不超过3-5m/min.本体阻力大体在50-500pa之间。使用脉冲除尘器时如果滤袋上端带有文氏管导流器，则需要加上50-150pa的阻力损失。这部分阻力是不可忽视的。 5.由于机械振打的振打加速度分布均匀，因此设计中，通常需要停风清灰。但是机械振打袋式除尘器通常是小型设备，不停风清灰的场合也很多。 6.脉冲阀。脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式和淹没式两类，每类有6个规格接口从20-76(3/4英寸至3英寸)。每个阀一次喷吹耗气量30-600m3/min(0.2-0.6MPa).值得注意的是国产脉冲阀的工作压力直角式阀是0.4-0.6Mpa,淹没式阀是0.2-0.6Mpa.进口产品不管哪一种阀，工作压力范围均是0.06-0.86MPa，两类阀没有承受压力和应用压力高低之区分。 直角式脉冲阀构造的工作原理。直角式脉冲阀的构造。阀内的膜片把脉冲分成前后两个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，脉冲阀处于关闭状态。 脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失压膜片后移，压缩空气通过阀输出口喷吹，脉冲阀处于开启状态。压缩空气瞬间从阀内喷出，形成喷吹气流。当脉冲控制仪电信号消失，脉冲阀衔铁复位，后气是放气孔关闭，后气室压力升高使膜片紧贴阀的出口，
疏水器的种类及其工作原理 疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。 疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。 疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。 一.机械型疏水阀： 机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。 机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等: 1. 自由浮球式疏水阀： 逸捷生产的自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。 设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。背压率大于85%，是生产工艺加热设备最理想的疏水阀之一。 2. 自由半浮球式疏水阀： 自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。 当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往
疏水器的正确选择及安装使用 王国兴 （扬子石油化工设计院） [内容摘要]本文论述了疏水器的工作原理与分类，总结探讨了疏水器的正确选择及正确安装使用，并结合扬子石化公司的情况，提出了关于疏水器采购、节能管理的建议。对疏水器的选用、安装、管理等有一定的参考价值。 [关键词]疏水器选择安装使用 一、前言 自从产业革命以来，蒸汽已被广泛地应用在各工业部门，特别 在石化、化工、纺织、轻工、电力等行业，都大量地使用蒸汽。及时排除蒸汽系统中的凝结水、减少蒸汽的泄漏；提高蒸汽使用设备的热效率等问题。得到了各部门的普遍重视，蒸汽疏水器就是解决这些问题的主要装置。疏水器也称疏水阀，也称自动排液器，它是用在蒸汽加热设备或蒸汽输送管网上，起自动阻汽排水作用的装置。疏水器的正确选择、安装使用直接影响到蒸汽系统的安全运行和节能工作的好坏。 扬子石化公司是具有十七套大型石油化工装置的国家特大型企业，其蒸汽用热设备众多，式样各异。各种类型的蒸汽用热设备和蒸汽管网，对它们所需的蒸汽疏水系统——疏水器的要求也就不同。任何一种型式和种类的疏水器都不是万能的，因此为了选择和安装使用合适的疏水器，以满足用汽设备和蒸汽管网对疏水器的要求，首先必须了解疏水器的分类与工作原理。 二、疏水器的分类与工作原理 疏水器按工作原理一般可分为三种类型：机械型、热静力型、 热动力型。详见表1。
扬子石化公司目前共有疏水器约24000个，其中烯烃厂3400个，芳烃厂5500个。采用的疏水器型式有自由浮球式、倒吊桶式、双金属式、膜盒式、孔板式等。 三、疏水器的正确选择 选择疏水器时，不能单纯从最大排放量选择，应特别注意：“绝 不允许只根据管径大小来套用疏水器”。而必须根据疏水器选择原则并结合凝结水系统的具体情况来选用。一般情况下，应按以下三个方面选用。 3.1 首先根据加热设备和对排出凝结水的要求，选择确定疏水器的型式。 对于要有最快的加热速度，加热温度控制要求严的加热设备，需保持在加热设备中不能积存凝结水，只要有水就得排，则选择能排饱和水的机械型疏水器为最好。因为它是有水就排的疏水器，能及时消除设备中因积水造成的不良后果，迅速提高和保证设备所要求的加热效率。 对于有较大的受热面，对加热速度、加热温度控制要求不严的加热设备，可以允许积水，如：蒸汽采暖疏水、工艺伴热管线疏水等。则应选用热静力型疏水器为最好。 对于中低压蒸汽输送管道，管道中产生的凝结水必须迅速完全排除，否则易造成水击事故。蒸汽中含水率提高，使蒸汽的温度降低，满足不了用汽设备工艺要求。因此，中低压蒸汽输送管道选用机械型疏水器为最好。 总之，必须根据加热设备和用途，对疏水器型式进行合理选择。详见表2。 3.2 其次根据用汽设备的最高工作压力、最高工作温度，确定疏水器的公称压力、阀体材质；确定疏水器的连接方式、安装方式等。
疏水器 疏水器也称疏水阀或是汽水分离器（Steam Trap），它用在蒸汽加热设备或蒸汽输送管网上，是起自动阻汽排水作用的装置。选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。 自从产业革命以来，蒸汽已被广泛地应用在各工业部门，特别在石化、化工、纺织、轻工、电力等行业，都大量地使用蒸汽。及时排除蒸汽系统中的凝结水、减少蒸汽的泄漏；提高蒸汽使用设备的热效率等问题。得到了各部门的普遍重视，蒸汽疏水器就是解决这些问题的主要装置。疏水器的正确选择、安装使用直接影响到蒸汽系统的安全运行和节能工作的好坏。蒸汽中的凝结水和空气是影响热量交换和管道通过能力的有害物质，排除它们能提高用汽设备的效率，节约蒸汽、降低燃料消耗。 疏水器的分类及工作原理 疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。 疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。 一、机械型疏水阀： 机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达
到最佳换热效率。最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。 机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。 Float trap with thermostatic air vent 1. 自由浮球式疏水阀： 自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。 2. 自由半浮球式疏水阀： 自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。 当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。 3. 杠杆浮球式疏水阀： 杠杆浮球式疏水阀基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体积小排量大，最大疏水量达100吨/小时，是大型加热设备最理想的疏水阀。 4. 倒吊桶式疏水阀(Inverted Bucket Float)：
布袋除尘器设计涉及到因素和设计要点. 下面详细介绍设计中的四个重点： 1、使用温度 布袋除尘器的使用温度是设计的重要依据，使用温度与设计温度出现偏差，会酿成严重后果，因为温度受下述两个条件所制约: 一是不同滤料材质所允许的最高承受温度(瞬间允许温度和长期运行温度)有严格限制.二是为防止结露，气体温度必须保持在露点20℃以上. 对高温气体，必须将其冷却至滤料能承受的温度以下，冷却方式有多种，较为典型的有自然风管冷却、强制风冷、水冷等，具体可按不同的工艺及冷却温度、布置尺寸要求等进行设计选型. 2、处理风量 处理风量决定着布袋除尘器的规格大小，一般处理风量都用工况风量.设计时一定要注意除尘器使用场所及烟气温度，若布袋除尘器的烟气处理温度已经确定，而气体又采取稀释法冷却时，处理风量还要考虑增加稀释的空气量. 考虑今后工艺变化，风量设计指值在正常风量基础上要增加5%～10%的保险系数，否则今后一旦工艺调整增加风量，布袋除尘器的过滤速度会提高，从而使设备阻力增大，甚至缩短滤袋使用寿命，也将成为其他故障频率急剧上升的原因，但若保险系数过大，将会增加除尘器的投资和运转费用.箱式脉冲喷吹除尘器中，处于不同部位的各条滤袋，清灰强度存在较 大差异，且一般气耗量较大，滤袋长度受到限制，清灰效果对离线阀的气密性依赖较大，所 以箱式喷吹多用于中小型除尘器. 过滤风速因布袋除尘器的形式、滤料的种类及特性的不同而有很大差异，处理风量一经确定，即可根据确定的过滤风速来决定所必须的过滤面积. 3、入口含尘浓度 入口含尘浓度常以标态体积含尘质量表示，就入口含尘浓度，布袋除尘器设计时要作如下考 虑 (1) 设备阻力和清灰周期.入口含尘浓度增大，相同过滤面积情况下，设备阻力也增加，为维 持一定的设备阻力，清灰周期也相应缩短. (2) 滤料和箱体的磨损.在粉尘具有强磨损的高浓度状况下，磨损量与含尘浓度成正比，在除尘器入口处应有导流耐磨等处理技术，如烧结粉尘、氧化铝粉、硅砂粉等. (3) 预除尘器及过滤风速.在入口含尘浓度很高的情况下，应设计较低的过滤风速及设计预除 尘器，但如果设计具有初级沉降功能的结构形式，也可取消预除尘器.
1、脉动阻尼器 脉动阻尼器，脉动阻尼器是 一种用于消除管道内液体压力脉动或者流量脉动的压力容器，可起到稳定流体压力和流量、消除管道振动、保护下游仪表和设备、增加泵容积效率等作用。 原理：脉动阻尼器的原理主要有两种。 1.气囊式:利用气囊中惰性压缩气体的收缩和膨胀来吸收液体的压力或者流量脉动， 此类脉动阻尼器适用于脉动频率小于7Hz的应用，因为如果频率太高则膜片或气囊来不及响应，起不到消除脉动的效果; 2.无移动部件式:利用固体介质直接拦截流体从而达到缓冲压力脉动或流量脉动的效果，此类脉动阻尼器适用于高频脉动的应用。 用途：消除管道振动;减小压力脉动;减小流量浮动;保护下游仪器和设备;装在泵的前端，增加泵的容积效率，提高输出功率。 2、背压阀 背压阀的名词来源于Back Pressure Valve。它代表的意思是说由于阀的功能而形成一定的压力，压力一般可以调节。可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。启闭件是一个圆盘形的阀板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。在管道上主要起切断和节流作用。最常用的系统有，流体计量投加系统、液压控制系统、化学反应条件、物态临界状态控制等。基本可以分为调节和过流两部分。 原理：流体从背压阀进口进入，被膜片阻挡，于是流体对膜片产生向上的压力。当压力足够大时，弹簧被压缩，流体顶起膜片形成通道，从背压阀出口流出;若流体压力不够，就会形成憋压，使进口压力上升直到达到额定压力，顶起膜片形成通路。背压阀的额定压力可调节，一般通过调节弹簧上端的顶杆，从而调节弹簧的长度来实现。 功能： 1. 出口管道上的单向阀用于防止液体回流，背压阀用于保持泵出口有一恒定压力。 2. 在要求不是很严格的系统中可作为安全阀使用。 3. 和脉动阻尼器配合使用减小水锤对系统的危害，减小流速波动的峰值，保护管路、弯头、接头不受压力波动的冲击。 4. 为计量泵创造良好的工作环境并改善泵的工作性能。 5.保证水泵出水流量的稳定性，如某些泵的流量随压力变化较大，可在泵的出口处设置背压阀，使泵的输出流量稳定，这时一般选择背压阀的压力为泵的实际使用压力或略小于泵的使用压力。 6.在管路或是设备容器压力不稳的状态下，能保持管线所需压力，使泵能正常输出流量。 7.在泵的出水口由于重力或其它作用常会出现自流或虹吸现象，背压阀能消减由于虹吸产生的流量及压力的波动，这时候一般选用大于液体自身压力即可，如防止液位为2米药箱中的液体自流,可选用压力大于0.02MPa的背压阀，一般选用0.1MPa即可。
除尘器的选型计算 （1） 电除除尘器型号的确定 设计选用单区除尘器，即粒子的捕集和荷电是在同一个区 域中进行的。收尘集和放电极也在同一个区域。单区电除尘器按结构类型可分立式和卧式电除尘。立式电除尘器中的气流是自下而上垂直流动，一般用于烟气量较小，除尘效率不太高的场合。立式除尘器较高，气体通常直接排入大气，所以在正压下进行。卧式电除尘器内的气流是水平方向流动的。它的优点是按照不同除尘效率的要求，可任意增加电场长度和个数；能分段供电；适合于负压操作，引风机的寿命较长。本次设计由于烟气量大，采用卧式电除尘器。 （2） 电除尘器的台数 锅炉烟气量为210767.7h m /3 ，采用一台电除尘器 （3） 电场风速的确定 烟气在电除尘器内流速大小的选取，视电除尘器规格大小和被处 理烟气特性而定，一般在0.4~1.5m/s 范围内。电场风速与收尘效率无关，但对具有一定尺寸收尘极板面积的电除尘器而言，过高的电场风速不仅使电场长度增加，占地面积增大，而且会引起粉尘二次飞扬，降低除尘效率，反之，在一定的处理烟气量条件下，过低的电场风速必然需要大的电场断面。这样导致设备大，不经济。所以电场风速的选取要适当，本设计中取0.9m/s （4） 电除尘器截面积（初定） 式中 29 .036007.210767m v Q F =?== F ——电除尘器截面积，2 m Q ——处理烟气流量，h m /3 V ——电场风速，s m / （5） 除尘效率（η） 除尘效率可根据电除尘器进出口烟气浓度确定 %97.991270 3.011=-=- =C C s η 式中 C ——标准状态下烟气含尘浓度，3/m mg s C ——标准状态下锅炉烟气排放标准中的规定值，3/m mg （6） 有效驱进速度的确定 s cm s m A Q e /95.3/0395.011ln ==-= η ω 3<3.95<18 设计合理 （7） 集尘极板高度h

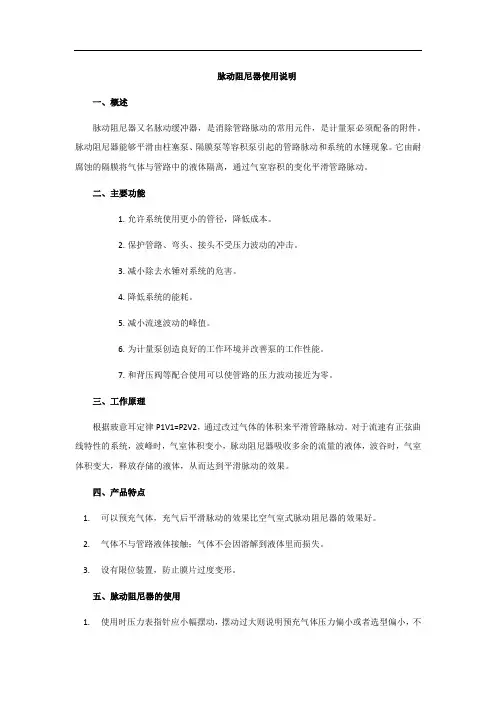

上海阔思电子有限公司 设计封面 膜片式脉冲阻尼器使用说明书 一、概述 脉冲阻尼器又名脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。 二、主要功能 1.减小除去水锤对系统的危害。 2.减小流速波动的峰值。 3.保护管路、弯头、接头不受压力波动的冲击。 4.为计量泵创造良好的工作环境并改善泵的工作性能。
