2016年脉动阻尼器充气说明

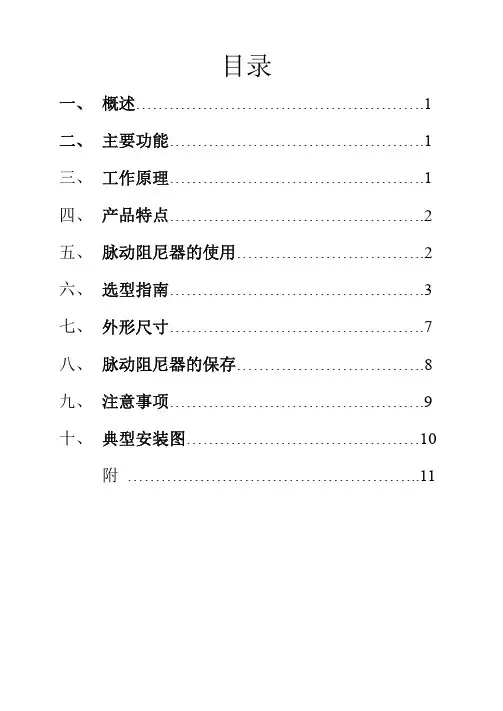

脉动阻尼器使用说明
一、概述
脉动阻尼器又名脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。

脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。

它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。

二、主要功能
1.允许系统使用更小的管径，降低成本。

2.保护管路、弯头、接头不受压力波动的冲击。

3.减小除去水锤对系统的危害。

4.降低系统的能耗。

5.减小流速波动的峰值。

6.为计量泵创造良好的工作环境并改善泵的工作性能。

7.和背压阀等配合使用可以使管路的压力波动接近为零。

三、工作原理
根据玻意耳定律P1V1=P2V2，通过改过气体的体积来平滑管路脉动。

对于流速有正弦曲线特性的系统，波峰时，气室体积变小，脉动阻尼器吸收多余的流量的液体，波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。

四、产品特点
1.可以预充气体，充气后平滑脉动的效果比空气室式脉动阻尼器的效果好。

2.气体不与管路液体接触；气体不会因溶解到液体里而损失。

3.设有限位装置，防止膜片过度变形。

五、脉动阻尼器的使用
1.使用时压力表指针应小幅摆动，摆动过大则说明预充气体压力偏小或者选型偏小，不。

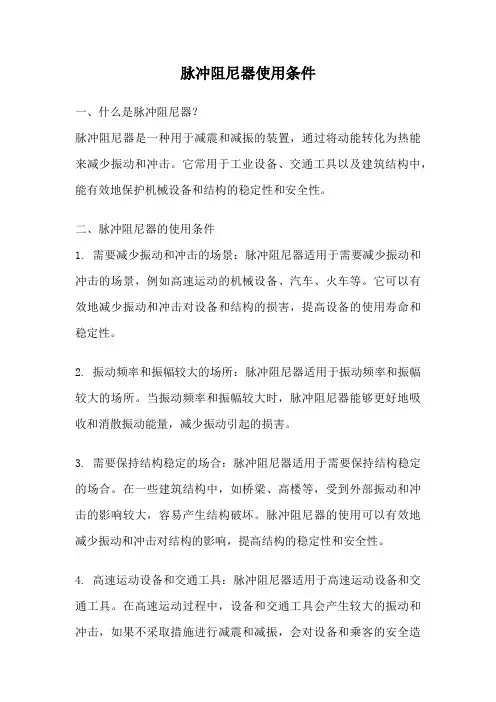

脉冲阻尼器使用条件一、什么是脉冲阻尼器？脉冲阻尼器是一种用于减震和减振的装置，通过将动能转化为热能来减少振动和冲击。

它常用于工业设备、交通工具以及建筑结构中，能有效地保护机械设备和结构的稳定性和安全性。

二、脉冲阻尼器的使用条件1. 需要减少振动和冲击的场景：脉冲阻尼器适用于需要减少振动和冲击的场景，例如高速运动的机械设备、汽车、火车等。

它可以有效地减少振动和冲击对设备和结构的损害，提高设备的使用寿命和稳定性。

2. 振动频率和振幅较大的场所：脉冲阻尼器适用于振动频率和振幅较大的场所。

当振动频率和振幅较大时，脉冲阻尼器能够更好地吸收和消散振动能量，减少振动引起的损害。

3. 需要保持结构稳定的场合：脉冲阻尼器适用于需要保持结构稳定的场合。

在一些建筑结构中，如桥梁、高楼等，受到外部振动和冲击的影响较大，容易产生结构破坏。

脉冲阻尼器的使用可以有效地减少振动和冲击对结构的影响，提高结构的稳定性和安全性。

4. 高速运动设备和交通工具：脉冲阻尼器适用于高速运动设备和交通工具。

在高速运动过程中，设备和交通工具会产生较大的振动和冲击，如果不采取措施进行减震和减振，会对设备和乘客的安全造成威胁。

脉冲阻尼器的使用可以有效地减少振动和冲击，提高设备和乘客的安全性。

5. 脉冲阻尼器的材料和结构要求：脉冲阻尼器的材料应具有良好的耐磨性、耐腐蚀性和耐高温性能，以保证其长期稳定的工作。

另外，脉冲阻尼器的结构要求紧凑、坚固，能够承受较大的振动和冲击力，同时具有较小的体积和重量。

6. 维护和检修要求：脉冲阻尼器的使用需要定期进行维护和检修，以确保其正常工作和使用寿命。

维护和检修包括清洁、润滑、紧固螺栓等，同时需要定期进行性能测试和故障排除，以保证脉冲阻尼器的正常工作。

三、脉冲阻尼器的效果与注意事项1. 脉冲阻尼器的主要作用是通过消耗和转化动能，减少振动和冲击对设备和结构的损害。

它能够有效地降低振动和冲击的幅值和频率，提高设备和结构的稳定性和安全性。

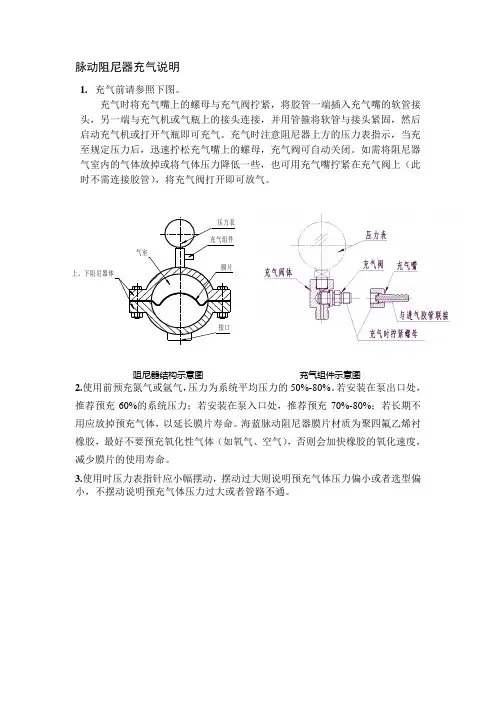

脉动阻尼器充气说明
1.充气前请参照下图。

充气时将充气嘴上的螺母与充气阀拧紧，将胶管一端插入充气嘴的软管接头，另一端与充气机或气瓶上的接头连接，并用管箍将软管与接头紧固，然后启动充气机或打开气瓶即可充气。

充气时注意阻尼器上方的压力表指示，当充至规定压力后，迅速拧松充气嘴上的螺母，充气阀可自动关闭。

如需将阻尼器气室内的气体放掉或将气体压力降低一些，也可用充气嘴拧紧在充气阀上（此时不需连接胶管），将充气阀打开即可放气。

阻尼器结构示意图充气组件示意图
2.使用前预充氮气或氩气，压力为系统平均压力的50%-80%。

若安装在泵出口处，推荐预充60%的系统压力；若安装在泵入口处，推荐预充70%-80%；若长期不用应放掉预充气体，以延长膜片寿命。

海蓝脉动阻尼器膜片材质为聚四氟乙烯衬橡胶，最好不要预充氧化性气体（如氧气、空气），否则会加快橡胶的氧化速度，减少膜片的使用寿命。

3.使用时压力表指针应小幅摆动，摆动过大则说明预充气体压力偏小或者选型偏小，不摆动说明预充气体压力过大或者管路不通。

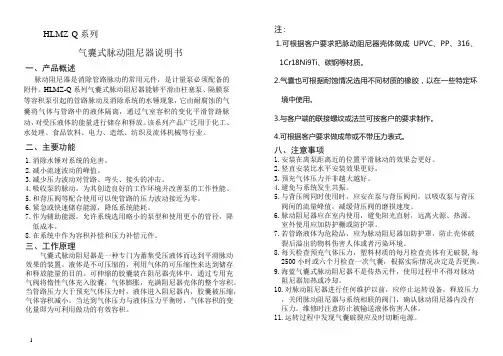

HLMZ-Q系列气囊式脉动阻尼器说明书一、产品概述脉动阻尼器是消除管路脉动的常用元件，是计量泵必须配备的附件。

HLMZ-Q系列气囊式脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动及消除系统的水锤现象，它由耐腐蚀的气囊将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动，对受压液体的能量进行储存和释放。

该系列产品广泛用于化工、水处理、食品饮料、电力、造纸、纺织及流体机械等行业。

二、主要功能1.消除水锤对系统的危害。

2.减小流速波动的峰值。

3.减少压力波动对管路、弯头、接头的冲击。

4.吸收泵的脉动，为其创造良好的工作环境并改善泵的工作性能。

5.和背压阀等配合使用可以使管路的压力波动接近为零。

6.紧急或快速储存能源，降低系统能耗。

7.作为辅助能源，允许系统选用略小的泵型和使用更小的管径，降低成本。

8.在系统中作为容积补偿和压力补偿元件。

三、工作原理气囊式脉动阻尼器是一种专门为蓄集受压液体而达到平滑脉动效果的装置。

液体是不可压缩的，利用气体的可压缩性来达到储存和释放能量的目的。

可伸缩的胶囊装在阻尼器壳体中，通过专用充气阀将惰性气体充入胶囊，气体膨胀，充满阻尼器壳体的整个容积。

当管路压力大于预充气体压力时，液体进入阻尼器内，胶囊被压缩，气体容积减小。

当达到气体压力与液体压力平衡时，气体容积的变化量即为可利用做功的有效容积。

注:1.可根据客户要求把脉动阻尼器壳体做成UPVC、PP、316、1Cr18Ni9Ti、碳钢等材质。

2.气囊也可根据耐蚀情况选用不同材质的橡胶，以在一些特定环境中使用。

3.与客户端的联接螺纹或法兰可按客户的要求制作。

4.可根据客户要求做成带或不带压力表式。

八、注意事项1.安装在离泵距离近的位置平滑脉动的效果会更好。

2.竖直安装比水平安装效果更好。

3.预充气体压力并非越大越好。

4.避免与系统发生共振。

5.与背压阀同时使用时，应安在泵与背压阀间，以吸收泵与背压阀间的流量峰值，减缓背压阀的磨损速度。

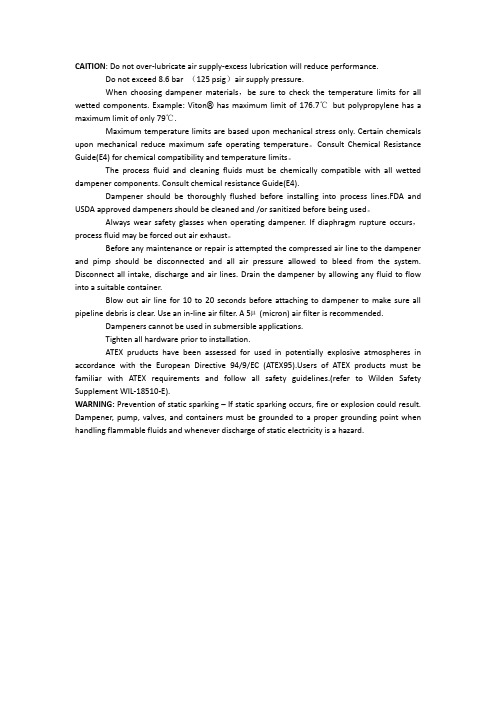

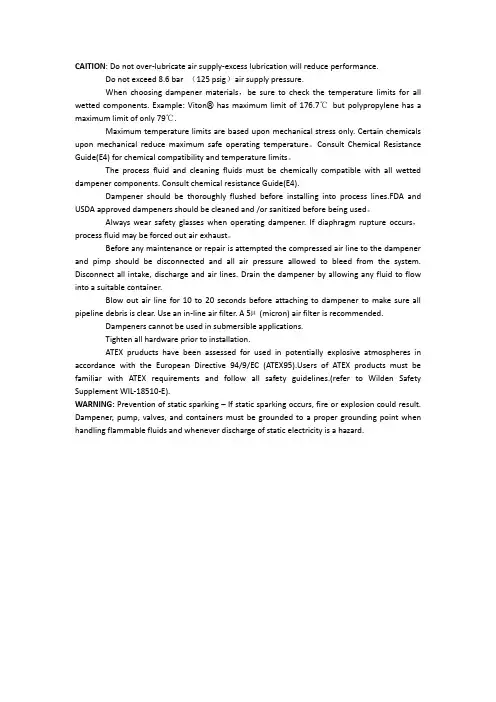

CAITION: Do not over-lubricate air supply-excess lubrication will reduce performance.Do not exceed 8.6 bar （125 psig）air supply pressure.When choosing dampener materials，be sure to check the temperature limits for all wetted components. Example: Viton®has maximum limit of 176.7℃but polypropylene has a maximum limit of only 79℃.Maximum temperature limits are based upon mechanical stress only. Certain chemicals upon mechanical reduce maximum safe operating temperature。

Consult Chemical Resistance Guide(E4) for chemical compatibility and temperature limits。

The process fluid and cleaning fluids must be chemically compatible with all wetted dampener components. Consult chemical resistance Guide(E4).Dampener should be thoroughly flushed before installing into process lines.FDA and USDA approved dampeners should be cleaned and /or sanitized before being used。

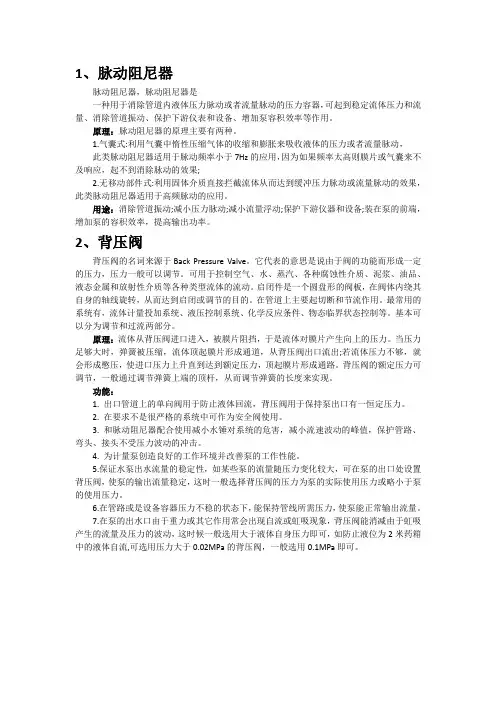

1、脉动阻尼器脉动阻尼器，脉动阻尼器是一种用于消除管道内液体压力脉动或者流量脉动的压力容器，可起到稳定流体压力和流量、消除管道振动、保护下游仪表和设备、增加泵容积效率等作用。

原理：脉动阻尼器的原理主要有两种。

1.气囊式:利用气囊中惰性压缩气体的收缩和膨胀来吸收液体的压力或者流量脉动，此类脉动阻尼器适用于脉动频率小于7Hz的应用，因为如果频率太高则膜片或气囊来不及响应，起不到消除脉动的效果;2.无移动部件式:利用固体介质直接拦截流体从而达到缓冲压力脉动或流量脉动的效果，此类脉动阻尼器适用于高频脉动的应用。

用途：消除管道振动;减小压力脉动;减小流量浮动;保护下游仪器和设备;装在泵的前端，增加泵的容积效率，提高输出功率。

2、背压阀背压阀的名词来源于Back Pressure Valve。

它代表的意思是说由于阀的功能而形成一定的压力，压力一般可以调节。

可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

启闭件是一个圆盘形的阀板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

在管道上主要起切断和节流作用。

最常用的系统有，流体计量投加系统、液压控制系统、化学反应条件、物态临界状态控制等。

基本可以分为调节和过流两部分。

原理：流体从背压阀进口进入，被膜片阻挡，于是流体对膜片产生向上的压力。

当压力足够大时，弹簧被压缩，流体顶起膜片形成通道，从背压阀出口流出;若流体压力不够，就会形成憋压，使进口压力上升直到达到额定压力，顶起膜片形成通路。

背压阀的额定压力可调节，一般通过调节弹簧上端的顶杆，从而调节弹簧的长度来实现。

功能：1. 出口管道上的单向阀用于防止液体回流，背压阀用于保持泵出口有一恒定压力。

2. 在要求不是很严格的系统中可作为安全阀使用。

3. 和脉动阻尼器配合使用减小水锤对系统的危害，减小流速波动的峰值，保护管路、弯头、接头不受压力波动的冲击。

4. 为计量泵创造良好的工作环境并改善泵的工作性能。

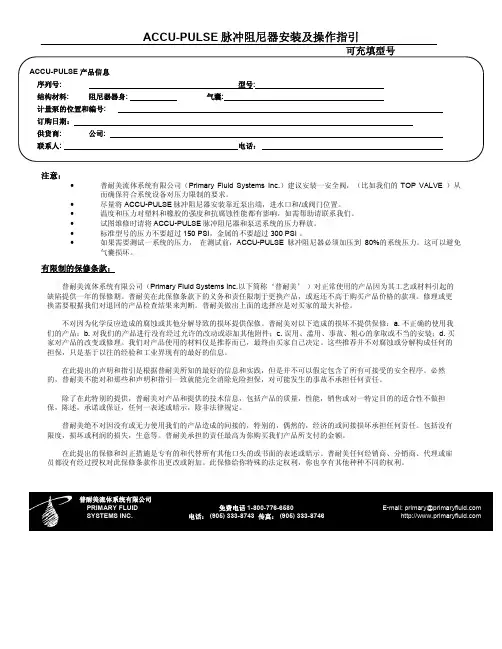

ACCU-PULSE脉冲阻尼器安装及操作指引注意：•普耐美流体系统有限公司（Primary Fluid Systems Inc.）建议安装一安全阀，（比如我们的TOP VALVE ）从而确保符合系统设备对压力限制的要求。

•尽量将 ACCU-PULSE脉冲阻尼器安装靠近泵出端，进水口和/或阀门位置。

•温度和压力对塑料和橡胶的强度和抗腐蚀性能都有影响，如需帮助请联系我们。

•试图维修时请将ACCU-PULSE脉冲阻尼器和泵送系统的压力释放。

•标准型号的压力不要超过150 PSI，金属的不要超过 300 PSI 。

•如果需要测试一系统的压力，在测试前，ACCU-PULSE脉冲阻尼器必须加压到80%的系统压力。

这可以避免气囊损坏。

有限制的保修条款：普耐美流体系统有限公司（Primary Fluid Systems Inc.以下简称‘普耐美’）对正常使用的产品因为其工艺或材料引起的缺陷提供一年的保修期。

普耐美在此保修条款下的义务和责任限制于更换产品，或返还不高于购买产品价格的款项。

修理或更换需要根据我们对退回的产品检查结果来判断。

普耐美做出上面的选择应是对买家的最大补偿。

不对因为化学反应造成的腐蚀或其他分解导致的损坏提供保修。

普耐美对以下造成的损坏不提供保修：a. 不正确的使用我们的产品；b. 对我们的产品进行没有经过允许的改动或添加其他附件；c. 误用、滥用、事故、粗心的拿取或不当的安装；d. 买家对产品的改变或修理。

我们对产品使用的材料仅是推荐而已，最终由买家自己决定。

这些推荐并不对腐蚀或分解构成任何的担保，只是基于以往的经验和工业界现有的最好的信息。

在此提出的声明和指引是根据普耐美所知的最好的信息和实践，但是并不可以假定包含了所有可接受的安全程序。

必然的，普耐美不能对和那些和声明和指引一致就能完全消除危险担保，对可能发生的事故不承担任何责任。

除了在此特别的提供，普耐美对产品和提供的技术信息，包括产品的质量，性能，销售或对一特定目的的适合性不做担保，陈述，承诺或保证，任何一表述或暗示，除非法律规定。

计量泵脉动阻尼器与背压阀计量泵脉冲阻尼器与背压阀1 脉冲阻尼器⑴概述脉动阻尼器也叫均流器或缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。

脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。

用于往复式计量泵的投加系统中，以吸收泵产生的脉动峰值。

脉动阻尼器能有效改善泵的工作性能，并可使用较小口径的管路。

安装适当的脉动阻尼器，能延长往复式计量泵及系统设备的寿命，减少系统的造价。

⑵主要功能①减小除去水锤对系统的危害；②减小流速波动的峰值；③保护管路、弯头、接头不受压力波动的冲击；④为计量泵创造良好的工作环境并改善泵的工作性能；⑤允许系统使用更小的管径，降低成本；⑥和背压阀等配合使用可以使管路的压力波动接近为零；⑦降低系统的能耗。

⑶工作原理脉动阻尼器的工作原理是遵循波义尔定律：即在恒定温度下一定量的气体的绝对压力与体积成反比：P1×V1=P2×V2。

通过改变气体的体积可以平滑管路脉动，对于流速有正弦曲线特性的系统，波峰时，气室体积变小，脉动阻尼器吸收多余的流量的液体，波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。

膜片式脉动阻尼器内装有弹性隔膜，参见右图。

隔膜将上部内腔中的压缩气体和下部外腔中的被输送流体隔开，通过气室容积的变化平滑管路脉动。

当计量泵进入排出行程，液体被压入管路，使得管路压力不断升高，当此压力超过脉动阻尼器的预充压力，隔膜被物料顶着向上运动，部分液体将会进入阻尼器。

直到隔膜两侧压力平衡。

当泵排出行程结束，管路压力下降，阻尼器内气体腔中的压力大于管路的压力，于是，隔膜被气体压回其原始的位置，并将物料压回管路中。

在泵的每个循环冲程中，计量泵与脉动阻尼器产生两个脉冲波，并进行叠加。

脉动阻尼器起到了“消峰填谷”作用，从而有效地消除了被输送流体的脉动。

⑷脉动阻尼器的选用膜片式脉动阻尼器的特点：可以预充气体，充气后平滑脉动的效果比空气室式脉动阻尼器的效果好；气体不与管路液体接触，气体不会因溶解到液体里而损失；设有限位装置，防止膜片过度变形。

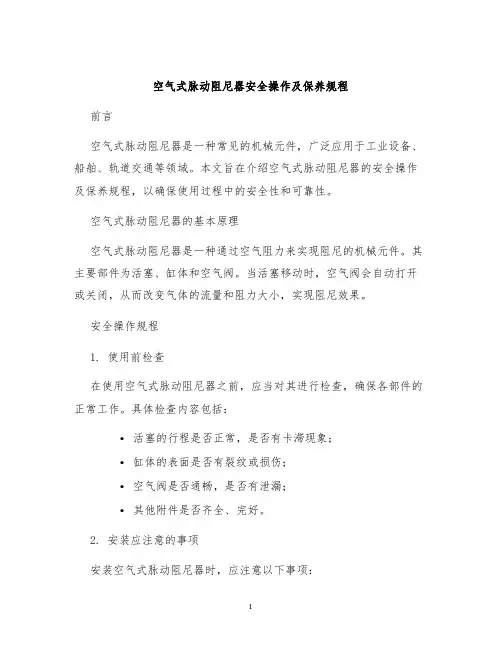

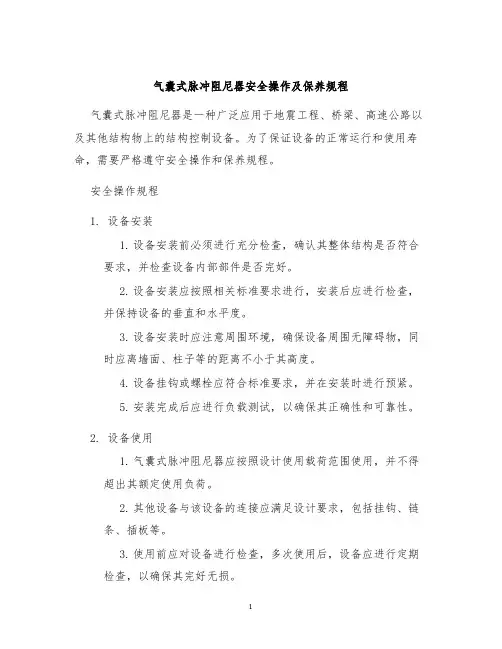

空气式脉动阻尼器安全操作及保养规程前言空气式脉动阻尼器是一种常见的机械元件，广泛应用于工业设备、船舶、轨道交通等领域。

本文旨在介绍空气式脉动阻尼器的安全操作及保养规程，以确保使用过程中的安全性和可靠性。

空气式脉动阻尼器的基本原理空气式脉动阻尼器是一种通过空气阻力来实现阻尼的机械元件。

其主要部件为活塞、缸体和空气阀。

当活塞移动时，空气阀会自动打开或关闭，从而改变气体的流量和阻力大小，实现阻尼效果。

安全操作规程1. 使用前检查在使用空气式脉动阻尼器之前，应当对其进行检查，确保各部件的正常工作。

具体检查内容包括：•活塞的行程是否正常，是否有卡滞现象；•缸体的表面是否有裂纹或损伤；•空气阀是否通畅，是否有泄漏；•其他附件是否齐全、完好。

2. 安装应注意的事项安装空气式脉动阻尼器时，应注意以下事项：•所有连接均应紧固、可靠，避免松动或漏气；•安装位置应固定，不应有过大的振动或冲击；•接口处应涂抹油脂，以便拆卸时易于操作。

3. 操作过程中的注意事项在操作空气式脉动阻尼器时，应注意以下事项：•不得超过额定工作压力；•不得超过额定工作温度；•避免产生过大的振动或冲击；•不得将空气式脉动阻尼器用于不符合其规定范围的场合。

4. 停用时的处理停用空气式脉动阻尼器时，应按以下方式处理：•释放内部气压；•清洁表面污垢；•若长时间停用，应涂抹适量润滑油，并做好防潮、防锈措施。

保养规程为了保证空气式脉动阻尼器的正常运行，应按以下规程进行保养：1. 定期检查定期检查空气式脉动阻尼器的各部件，确保它们的正常工作。

具体检查内容包括：•活塞行程是否正常，是否有卡滞现象；•缸体表面是否有裂纹或损伤；•空气阀是否通畅，是否有泄漏；•润滑油是否充足。

2. 清理保养清理空气式脉动阻尼器的外部污垢，保持其表面干净。

需要注意：•不得使用含有腐蚀性物质的溶剂；•不得使用高压水枪清洗；•不得使用金属刷子或其他硬物擦拭。

3. 更换配件需要更换的配件包括气缸密封件、气阀等。
