搪锡注意事项

现场铜排搪锡的操作方法
搪锡是一种常用的电子焊接工艺，用于在铜排上形成保护层，并提高导电性能。

下面是现场铜排搪锡的操作方法：
1. 准备工作：首先，确认焊接环境无风，并具备良好的通风条件。

准备好以下工具：搪锡炉、搪锡剂、镊子、刷子、清洁剂、棉布等。

2. 清洁铜排表面：使用清洁剂和棉布清洁铜排表面，确保其表面干净、光亮，无杂质和油脂。

3. 涂抹搪锡剂：取适量的搪锡剂，用刷子均匀地涂抹在铜排表面，保证涂层均匀且薄。

4. 加热搪锡炉：将搪锡炉加热至适宜的温度，一般为150-300之间。

温度过高容易使搪锡剂气化过快，温度过低则影响搪锡效果。

5. 搪锡：将铜排置于加热好的搪锡炉中，等待搪锡剂开始熔化并均匀地涂覆在铜排表面。

使用镊子辅助搪锡过程中的调整和对焊点的布局。

6. 剔除杂质：熔化的搪锡剂可能会吸附一些杂质或氧化物，使用镊子或刷子清除铜排表面的杂质，使搪锡层更加光亮。

7. 冷却：搪锡完毕后，等待铜排冷却至室温。

注意不要触摸或移动铜排，以免影响搪锡层的形成。

需要注意的是，具体操作方法可能因使用的设备和工艺要求而有所差异。

在操作前，建议参考相关设备和工艺的说明书，并根据实际情况进行调整。

另外，为了确保人身安全和防止设备损坏，请确保在操作过程中遵守相关的安全规范和操作要求。

烙铁搪锡操作方法
烙铁搪锡是一种常用的焊接工具。

下面是烙铁搪锡的操作方法：
1.准备工作：放置工作台垫或防火垫，确保工作环境安全。

将烙铁插入电源并加热，注意不要触碰烙铁头部。

2.搪锡前准备：当烙铁热到适宜的温度时，用砂纸轻轻擦拭烙铁头部，以去除铁垢和旧锡。

3.搪锡操作：将烙铁头部轻轻碰到锡丝，使其短暂融化。

注意不要剩余锡太多，否则会造成焊接不良。

4.焊接操作：将烙铁头部对准要焊接的金属件或连接点，让锡融化并充分沾附在连接部位上。

同时，用烙铁头部轻轻搅动并加热待焊接部分，确保焊接牢固。

5.完成焊接后，断开烙铁的电源。

6.清洁烙铁：在使用完毕后，将烙铁头部插入湿毛巾或海绵中擦拭，以去除残留的锡。

确保烙铁头部干净，以提高下次使用时的效果。

需要注意的是，操作烙铁搪锡时要保持注意力集中，避免触碰烙铁头部，以免烫伤或导致其他意外。

同时，工作环境要通风良好，避免因烙铁散发的有毒气体对
身体造成伤害。

搪锡的操作方法搪锡是一种常用的焊接工具，它可以用于焊接金属零件，修复金属表面，以及制作金属工艺品等。

搪锡的操作方法对于焊接工作的质量和效率具有重要影响，下面将介绍搪锡的操作步骤和注意事项。

1. 准备工作。

在进行搪锡操作之前，首先需要进行一些准备工作。

首先要确保工作台面整洁，以防止杂物或油污影响焊接质量。

其次要准备好所需的搪锡丝、搪锡笔、焊接台、通风设备等工具和设备。

另外，还需要佩戴好防护眼镜、焊接手套等个人防护用具，确保自身安全。

2. 清洁工件表面。

在进行搪锡之前，需要对工件表面进行清洁处理，以确保搪锡能够充分粘附在工件表面。

可以使用专门的金属清洁剂或酒精棉球进行清洁，去除表面的氧化层、油污和杂质。

3. 预热搪锡笔。

在使用搪锡笔之前，需要对其进行预热。

将搪锡笔插入焊接台，调节合适的温度，等待搪锡笔达到工作温度后再进行操作。

预热时间一般为3-5分钟，具体时间根据搪锡笔的型号和规格而定。

4. 搪锡操作。

当搪锡笔预热完成后，可以开始进行搪锡操作。

首先将搪锡丝放置在工件焊接部位，然后用搪锡笔轻轻触碰搪锡丝，使其熔化并均匀涂抹在工件表面。

在操作过程中，要保持搪锡笔的角度和力度恒定，以确保搪锡涂层均匀、牢固。

5. 完成焊接。

当搪锡涂抹完成后，等待搪锡冷却凝固即可完成焊接工作。

在等待过程中，不要移动工件或者触摸搪锡涂层，以免影响焊接质量。

待搪锡完全冷却后，可以进行后续的工艺处理或者使用。

6. 注意事项。

在进行搪锡操作时，需要注意以下几点事项。

首先要注意个人安全，避免因操作不慎造成烫伤或其他意外。

其次要注意通风情况，避免搪锡烟尘对健康造成影响。

另外要注意搪锡涂层的均匀性和牢固性，避免出现漏焊、虚焊等情况。

总结。

搪锡是一种常用的焊接工具，掌握其操作方法对于提高焊接质量和效率具有重要意义。

在进行搪锡操作时，需要进行充分的准备工作，保持工件表面清洁，预热搪锡笔，并注意操作细节和安全事项。

通过正确的操作方法，可以确保搪锡焊接工作的顺利进行，获得理想的焊接效果。

搪锡的操作方法搪锡是一种常用于焊接和修补金属材料的工艺。

在进行搪锡操作之前，首先需要准备好以下工具和材料：搪锡丝、焊接铁、焊接基座、焊接夹具、焊接剂、焊接流动剂、焊接清洁剂、砂纸、钢丝刷等。

操作搪锡的第一步是准备工作。

首先，将焊接基座放置在平稳的工作台上，并确保周围环境通风良好。

然后，使用砂纸或钢丝刷清理待焊接的金属表面，去除表面氧化物和污垢，以确保焊接的质量。

清洁后，用焊接清洁剂轻轻擦拭金属表面，使其干净无尘。

接下来是焊接准备。

将焊接铁加热至适当温度，然后将搪锡丝插入焊接铁的焊接头中。

等待搪锡丝完全融化并涂满焊接头，这样就可以开始焊接了。

在焊接过程中，需要控制焊接铁的温度和焊接时间。

焊接铁的温度过高会导致焊接材料烧焦，影响焊接质量；温度过低则无法将搪锡丝完全融化。

焊接时间过长会使焊接点过热，焊接时间过短则无法将搪锡丝均匀涂覆在焊接点上。

因此，掌握好温度和时间的平衡非常重要。

在焊接时，需要将焊接铁的焊接头轻轻触碰到待焊接的金属表面上，使搪锡丝融化并涂覆在焊接点上。

同时，可以适量添加焊接剂或焊接流动剂，以提高焊接质量和可靠性。

焊接时要保持手稳定，避免晃动，以免焊接点不均匀或焊接点位置偏移。

完成焊接后，需要将焊接点冷却。

可以使用风扇或其他冷却设备加速冷却过程。

冷却后，用眼睛或放大镜检查焊接点，确保焊接质量良好。

在搪锡操作完成后，需要清洁焊接铁和焊接基座。

首先，将焊接铁放置在焊接基座上，等待焊接铁冷却。

然后，使用焊接清洁剂和清洁布擦拭焊接铁的焊接头，去除残留的焊接剂和搪锡丝。

最后，将焊接基座清洁干净，以备下次使用。

搪锡是一项需要技巧和经验的工艺，初学者在操作时可能会遇到一些困难。

因此，在进行搪锡操作之前，建议先进行一些简单的练习，熟悉焊接铁的温度和焊接时间的控制，以及焊接点的涂覆技巧。

另外，注意安全是非常重要的，避免烫伤和其他意外。

在操作时，应佩戴适当的防护手套和眼镜，并确保工作区域干净整洁。

搪锡是一种常用的金属焊接和修补工艺，掌握好操作方法和技巧，可以有效地进行金属材料的连接和修复工作。

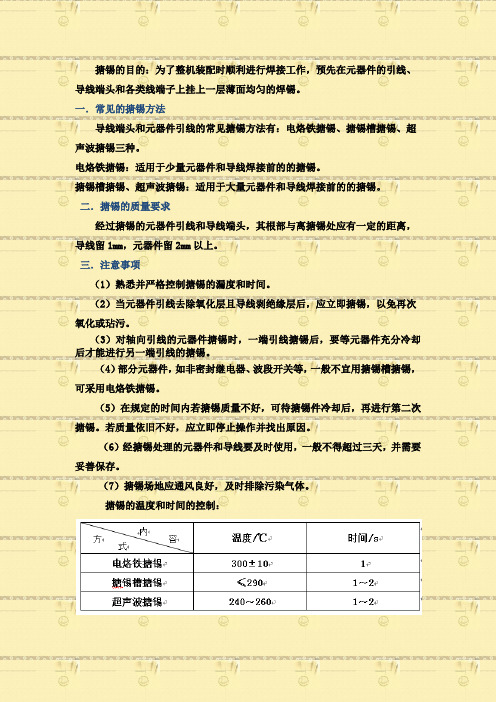

搪锡的目的：为了整机装配时顺利进行焊接工作，预先在元器件的引线、导线端头和各类线端子上挂上一层薄面均匀的焊锡。

一．常见的搪锡方法
导线端头和元器件引线的常见搪锡方法有：电烙铁搪锡、搪锡槽搪锡、超声波搪锡三种。

电烙铁搪锡：适用于少量元器件和导线焊接前的的搪锡。

搪锡槽搪锡、超声波搪锡：适用于大量元器件和导线焊接前的的搪锡。

二．搪锡的质量要求
经过搪锡的元器件引线和导线端头，其根部与离搪锡处应有一定的距离，导线留1mm，元器件留2mm以上。

三．注意事项
（1）熟悉并严格控制搪锡的漏度和时间。

（2）当元器件引线去除氧化层且导线剥绝缘层后，应立即搪锡，以免再次氧化或玷污。

（3）对轴向引线的元器件搪锡时，一端引线搪锡后，要等元器件充分冷却后才能进行另一端引线的搪锡。

（4）部分元器件，如非密封继电器、波段开关等，一般不宜用搪锡槽搪锡，可采用电烙铁搪锡。

（5）在规定的时间内若搪锡质量不好，可待搪锡件冷却后，再进行第二次搪锡。

若质量依旧不好，应立即停止操作并找出原因。

（6）经搪锡处理的元器件和导线要及时使用，一般不得超过三天，并需要妥善保存。

（7）搪锡场地应通风良好，及时排除污染气体。

搪锡的温度和时间的控制：。

⼯控⽼⽜第21篇：搪锡⼯艺本守则适⽤于铝和铜零件的搪锡处理1 材料a. 纯锡；b. 铅；c. 锌；d. 氢氧化钠；e. 硫酸；f. 汽油；g. 氯化锌溶液。

2 设备及⼯具a. 加热锡合⾦的锅及电炉等设备；b. 铜刷；c. ⼝罩、纱⼿套等劳保⽤品。

3 ⼯艺过程3.1 铝零件搪锡3.1.1 将需加⼯的零件⽤汽油清洗后，再经过碱洗处理，除去零件表⾯的污迹、污物及氧化膜。

3.1.2 接通加热设备电源，将锡和锌（按锡：锌=10：1配成）的混合物加热⾄400-450℃左右。

3.1.3 将零件加⼯部分浸⼊溶化的锡锌合⾦之中，静置约半分钟取出，迅速⽤铜刷往复刷表⾯以去掉表⾯的氧化膜，这们重复进⾏⼏次。

3.1.4 再将加⼯部位浸⼊400-450℃的锡锌合⾦之中，约10秒钟取出后，若加⼯部位全部均匀地盖上了⼀层薄锡，即已合格，否则必须重新进⾏刮擦处理。

3.2 铜零件搪锡3.2.1 接通加热设备电源将锡和铅（按锡：铅=10：4）的混合物加热⾄300℃左右。

（以铜零件浸⼊不结块为准）。

3.2.2 将需加⼯的零件⽤汽油清洗后，再⽤酸洗⽀除零件表⾯的污迹、污物和氧化膜。

3.2.3 将加⼯部位浸⼊氯化锌溶液中，取出后应先放在锡锅边烤⼲（以免⾦属液飞溅伤⼈），再浸⼊300℃锡铅合⾦中的约半分钟左右，取出后全部表⾯应均匀地被复上层锡，否则应重新浸⼊⽣理直到合格为⽌。

4 注意事项4.1 加热锡合⾦设备应先置于⽆着⽕，爆炸危险的场所。

4.2 操作者应穿戴好劳保⽤品。

4.3 严禁把含有⽔珠或潮湿的⼯件浸⼊锡锅，更不得让⽔溅⼊或滴⼊已加热的锡锅中。

4.4 必须严格控制熔化的锡合⾦湿度，不能超出规定范围。

4.5 铝件及铜件浸⼊熔化的锡合⾦时不能放置过久。

4.6 经过碱洗和酸洗的零件在运输过程中，要确保不沾上油污等。

4.7 配制氯化锌溶液时，以盐酸。

搪锡的操作方法
首先，准备工作是搪锡操作的重要一步。

在进行搪锡之前，需要准备好所需的
工具和材料，包括锡丝、搪锡炉、搪锡刷、搪锡液等。

同时，还需要准备好待搪锡的物体，确保其表面清洁平整，没有油污和杂质。

接下来，进行搪锡操作。

首先，将搪锡炉加热至适当温度，然后将锡丝放入搪
锡炉中进行熔化。

待锡丝完全熔化后，用搪锡刷将熔化的锡涂抹在待搪锡物体的表面上。

在涂抹的过程中，需要注意均匀涂抹，避免出现厚薄不均的情况。

同时，还需要注意控制涂抹的厚度，以确保搪锡层的质量和外观效果。

在涂抹完搪锡液后，需要进行烘烤处理。

将已涂抹搪锡液的物体放入烤箱中进
行烘烤，以使搪锡液快速固化和附着在物体表面。

烘烤的温度和时间需要根据具体的搪锡液和物体材质来确定，一般情况下，烘烤温度在200-300摄氏度之间，时间
约为10-20分钟。

最后，进行修整和打磨。

待搪锡液完全固化后，需要对搪锡层进行修整和打磨，以确保其表面光滑平整。

可以使用砂纸或打磨机对搪锡层进行打磨，同时注意不要过度打磨，以免损坏搪锡层。

修整和打磨完成后，搪锡工艺品就制作完成了。

总之，搪锡操作是一项需要一定技巧和经验的工艺活动。

通过掌握好准备工作、涂抹、烘烤和修整打磨等操作方法，可以制作出高质量的搪锡产品。

希望以上内容能够对您有所帮助，谢谢阅读！。

铜排搪锡操作方法铜排搪锡是一种焊接技术，主要用于电子和电器领域中连接电路板的导线和元件。

搪锡可以提供电子元件与导线之间的稳定连接和良好的导电性能，同时也能保护铜排免受氧化和腐蚀。

下面是铜排搪锡的一般操作方法：准备工作：1. 确保操作场地整洁、干净，以防止灰尘、杂质进入焊接过程中。

2. 准备好所需的工具和材料，包括铜排、焊锡丝、锡膏、焊锡台等。

步骤一：清洁铜排1. 使用酒精溶液或清洁剂擦拭铜排表面，以去除可能存在的灰尘、油污和氧化物。

确保铜排表面干燥无痕迹。

步骤二：涂抹锡膏1. 将锡膏均匀地涂抹在铜排要焊接的部位上。

2. 使用刷子或其他工具，将锡膏均匀地涂抹在铜排上。

步骤三：加热焊锡台1. 打开焊锡台的电源并调节温度至适当的焊接温度。

2. 焊锡台通常有不同的温度档位，根据具体情况选择合适的温度档位。

步骤四：焊接铜排1. 将铜排在焊锡台上加热片刻，等待铜排表面达到适当的温度。

这个温度要足够高，以使锡膏熔化并将焊锡丝迅速融化。

2. 当铜排表面达到适当的温度时，将焊锡丝轻轻地触碰到铜排上。

焊锡丝应迅速融化并覆盖整个焊接区域。

3. 焊接完成后，等待焊锡冷却固化。

步骤五：清洁和检查焊接点1. 焊接完成后，使用棉纱或清洁剂擦拭焊接点，以去除可能存在的焊渣和杂质。

2. 用放大镜或显微镜检查焊接点，确认焊接质量和连接情况。

需要注意的事项：1. 操作时要注意安全，确保操作场地通风良好，以免吸入有害气体。

2. 使用适当的焊接工具和设备，并遵守相关的安全操作规程。

3. 调节焊锡台温度时，根据具体焊接材料和环境，选择适当的温度。

低于适当温度可能导致焊接不良，高于适当温度可能会损坏焊接材料。

4. 在焊接过程中，要保持手部和身体的稳定，确保焊接点的准确性和稳定性。

总结：铜排搪锡是一种重要的焊接技术，广泛应用于电子和电器领域。

正确的操作方法可以确保焊接质量和连接稳定性。

通过准备工作、涂抹锡膏、加热焊锡台、焊接铜排和清洁检查焊接点等步骤，可以成功地完成铜排搪锡工作。

技术中心新疆新华能电气股份有限公司工艺文件MME/Z.007-1-2014母线搪锡工艺守则2014-07-30发布 2014-10-01实施母线搪锡工艺守则1适用范围本工艺适用于铜母排搪锡。

2锡条（锭）材料：锡铜合金，适用于铜母排。

3设备工具3.1温控浸锡槽3.2换气扇3.3酸槽3.4砂布、钢丝刷3.5冷却水槽4工艺过程表面预处理搪锡擦拭冷却4.1铜母排搪锡前的处理:a 用钢丝刷、砂布等将铜排的锈迹、灰尘、机械杂质等清理干净。

b盐酸为稀盐酸，在使用之前将锌粒（Zn）加入盐酸中，当完全反应后（即再投入锌粒不起反应，酸液的颜色从浅黄色变为无色），即可使用。

c将刷尽的铜排放入酸槽内，并用沾满酸液的纱布反复擦洗二遍，以去除油污。

操作时，应轻拿轻放，切忌酸液溅到衣服上、皮肤上，以免伤人。

d 取出后放于清洁的地方，待盐酸溶液自然干或吹干，并应在10分钟之内进行下道工序处理。

4.2铜排搪锡：a将锡条放入浸锡机锡槽内。

b启动温控浸锡机，待锡槽内的锡液升至规定温度时，即可搪锡。

具体规定如下：60×10mm及以下规格的铜排搪锡温度为320℃∽340℃，60×10mm以上规格的铜排搪锡温度为350℃∽370℃c开启换气扇，以利浑浊空气排出。

d将处理好的铜排缓慢放进锡槽内，来回移动两次后取后。

e迅速用纱布将搪锡完毕的铜排表面的流锡刷去。

f将搪好的铜排放入水槽内次冷却1分钟后取出、干燥。

g搪完锡后应先关浸锡机，1小时后关闭换气扇。

5检验铜排搪锡后表面应光亮、均匀、连接孔内无残余流锡为合格。

6工艺鉴定a铜排搪锡后表面光亮、均匀,而不显灰暗。

b将搪锡后的铜排折弯至90°，搪锡层不开裂，不脱落。

c当a、b两条同时合格时，工艺鉴定合格。

7搪锡工作结束后，要切断所有电源。

8注意事项8.1预处理后，搪锡件上沾有盐酸溶液，若立即放入锡炉中则会产生爆裂，一定要待盐酸溶液挥发后方再进行搪锡，避免发生人身灼伤事故。

元器件搪锡操作方法
元器件搪锡操作方法一般分为以下几个步骤：
1. 准备工具和材料：搪锡需要使用的工具有：电烙铁、搪锡线或搪锡膏、吸锡器、锡焊台等；需要准备的材料有：需要搪锡的元器件、焊接所需的锡丝。

2. 清洁元器件：使用无水酒精或清洁剂清洁元器件，确保表面干净无灰尘和油污，以免影响搪锡效果。

3. 加热焊接区域：将焊接区域放在焊接台上，开启焊接台，使其加热到合适的温度。

通常情况下，焊接台温度设定在250-300之间。

4. 涂抹搪锡材料：将搪锡线或搪锡膏涂抹在焊接区域的元器件焊脚上，可以使用小刷子将搪锡膏涂抹均匀，或者直接将搪锡线轻轻刮在焊脚上。

5. 熔化搪锡材料：将电烙铁加热至适当温度后，将电烙铁头部轻轻地接触元器件焊脚上的搪锡材料，使其熔化。

注意不要用过大的力量，以免损坏焊脚。

6. 熔化后吸取多余锡液：使用吸锡器吸取焊脚上多余的锡液，保持焊脚的整洁。

如果没有吸锡器，可以倾斜电烙铁，让多余的锡液流入熔融池中。

7. 观察搪锡效果：搪锡后，焊脚应该被均匀地包裹在一层薄薄的锡膏中。

焊脚
表面看起来光滑，没有孔洞或未焊接好的地方。

8. 检查焊点质量：焊接完成后，用放大镜或显微镜检查焊点质量。

焊点应该均匀、光滑、没有冷焊、富锡等问题。

总的来说，元器件搪锡操作需要注意适当的温度、搪锡材料的涂抹均匀程度以及焊脚的清洁与调整等方面，以保证焊接质量。

另外，操作过程中一定要注意安全，避免烫伤或其他意外事故的发生。
