高中物理恒定电流试题及答案高中物理恒定电流试题及答案一、选择题1、关于电流，下列说法中正确的是 ( ) A. 通过导线截面的电量越多，电流越大 B. 电子运动的速率越大，电流越大 C. 单位时间内通过导体横截面的电量越多，导体中的电流越大 D. 电流的方向就是自由电荷定向移动的方向2、短路的电路中会出现以下哪种现象？ ( ) A. 灯泡会亮 B. 灯泡不亮 C. 电源被烧坏 D. 电阻被烧坏3、两个完全相同的电容器并联，当两电容器并联的总电荷量等于原来单个电容器所带电荷量时，每个电容器所带的电荷量是多少？ ( )A. 1/2B. 2/3C. 3/2D. 1/4二、填空题4、将一根铜导线接在电路中，要使导线发热达到最高值，下列方法中有效的是 ( ) A. 增大原电流 B. 减小原电压 C. 并联一根相同导线 D. 串联一根相同导线41、一根电阻为 R 的导线接在某电源上，测得导线端电压为 U，忽略导线电阻，则该电源的电动势为多少？ ( )三、解答题6、有一个电源 E，内阻为 r，外接负载 R，原电源输出电压为 U，负载 R 上电压为 Ud，则 U 与 Ud 之间的关系是什么？为什么？61、设计一个电路，使两个灯泡并联，并且每个灯泡都可以独立控制。

答案：一、选择题1、C 解析：电流的大小取决于单位时间内通过导体横截面的电量，与电荷量的大小和速率均无关。

因此，选项 C 正确。

2、B 解析：短路时，电路中的电阻变得非常小，电流会瞬间变得非常大，导致电源和电阻容易被烧坏。

因此选项 B 正确。

3、A 解析：两个完全相同的电容器并联，总电荷量等于原来单个电容器所带电荷量的两倍，因此每个电容器所带的电荷量为原来的 1/2。

故选项 A 正确。

二、填空题4、C 解析：要使导线发热达到最高值，需要增大导线的电流，根据欧姆定律公式电流与电压成反比，因此需要减小原电压或者并联一根相同导线来分担电压。

故选项 C 正确。

41、根据全电路欧姆定律，有 E = U + Ir，所以 E = U/r + Ir + U。

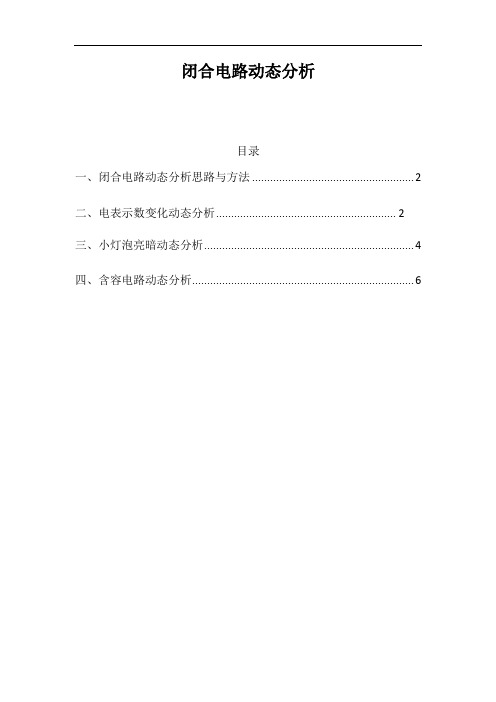

闭合电路动态分析目录一、闭合电路动态分析思路与方法 (2)二、电表示数变化动态分析 (2)三、小灯泡亮暗动态分析 (4)四、含容电路动态分析 (6)一、闭合电路动态分析思路与方法1．解决电路动态变化的基本思路“先总后分”——先判断总电阻和总电流如何变化．“先干后支”——先分析干路部分，再分析支路部分．“先定后变”——先分析定值电阻所在支路，再分析阻值变化的支路．2．电路动态分析的方法(1)程序法：基本思路是“部分→整体→部分”．即(2)极限法：因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．(3)串反并同法：“串反”是指某一电阻增大(或减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(或增大)．“并同”是指某一电阻增大(或减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(或减小)．二、电表示数变化动态分析1、在如图所示的电路中，R1为定值电阻，R2为可变电阻，电源的电动势为E，内阻为r，设电流表的读数为I，电压表的读数为U，当R2的滑动触头向图中a端移动时()A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小解析：当R2的滑动触头向图中a端移动时，R2接入电路的电阻变小，电路的总电阻就变小，总电流变大，路端电压变小，即电压表的读数U变小；电流表的读数I变小，故选D。

2、如图所示的电路，闭合电键S，待电路中的电流稳定后，减小R 的阻值．则()A．电流表的示数减小B．电压表的示数减小C．电阻R1两端的电压减小D．路端电压增大解析：减小R的阻值，电路的总电阻减小，总电流变大，路端电压变小，故AD错误；电压表测电阻箱R两端的电压，由于R两端电压增1大，故R两端电压减小，故C错误。

选B3、如图电路中当滑片P向右移动时，则下列说法中正确的是() A．A1示数变小，A2示数变大，V示数变小B．A1示数不变，A2示数变大，V示数变小C．A1示数变小，A2示数变小，V示数变大D．A1示数变大，A2示数变小，V示数变大解析先分析电路连接方式，然后确定每个电表分别测的是哪部分的电压和电流值，再根据闭合电路欧姆定律和电路中电流、电压和电阻的规律进行分析．本题中，R1和R2是并联连接，A1测R1所在支路的电流，A2测干路电流．当滑片P向右移动时，滑动变阻器接入电路的有效电阻增大，所以，总电阻增大，根据闭合电路欧姆定律，总电流将变小(即A2读数变小)，电源内电压减小，路端电压增大(即V示数变大)，A1示数变大．选项D正确。

v v 高中物理恒定电流知识点详细总结及经典例题第一节 电源和电流1.电流 电流的定义式：tqI 决定式：I ＝R U电流的 微观表达式I=nqvS注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝q ／t 计算电流强度时应引起注意。

1． 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带的电量为3 C ．求电解槽中电流强度的大小。

2． 来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。

已知质子电荷e =1.60×10-19C 。

这束质子流每秒打到靶上的质子数为_________。

假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L 和4L 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n 1和n 2，则n 1∶n 2=_______。

第二节 电阻定律在温度不变时，导体的电阻与其长度成正比，与其横截面积成反比，即R=ρSl. A.在公式R=ρSl中，l 、S 是导体的几何特征量，比例系数ρ(电阻率)是由导体的物理特性决定的.不同的导体，它们的电阻率不相同.B.对于金属导体，它们的电阻率一般都与温度有关，温度升高时电阻率增大，导体的电阻也随之增大.电阻定律是在温度不变的条件下总结出来的物理规律，因此也只有在温度不变的条件下才能适用.温度变化时，就要考虑温度对电阻率的影响.注意物理规律的适用范围，不能随意把物理规律应用到它所适用的范围之外去．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．，这是非常重要的.根据一定条件下总结出来的物理规律作出某些推论，其正确性也必须通过实践(实验)来检验.C.有人根据欧姆定律I=R U 推导出公式R=IU，从而错误地认为导体的电阻跟导体两端的电压成正比，跟通过导体的电流强度成反比.对于这一错误推论，可以从两个方面来分析：第一，电阻是由导体的自由结构特性决定的，与导体两端是否有电压、有多大的电压、导体中是否有电流通过、有多大电流通过没有直接关系，加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系；第二，伏安法测电阻，是根据欧姆定律，用电压表测出电阻两端的电压，用安培表测出通过电阻的电流，由公式R=IU计算出电阻值，这是测量电阻的一种方法.D.半导体：导电性能介于导体和绝缘体之间，电阻随温度的升高而减小的材料.改变半导体的温度，使半导体受到光照，在半导体中加入其他微量杂质等，可使半导体的导电性能发生显著变化，正是因为这种特性，使它在现代科学技术中发挥了重要作用.E.超导现象：当温度降低到绝对零度(0K)附近时，某些材料(金属、合金、化合物)的电阻率突然减小到零.这种现象叫做超导现象.处于这种状态的导体，叫做超导体.材料由正常状态转变为超导状态的温度叫做转变温度(记为T C ).目前高温超导体的研究已在世界范围内形成热潮，这一研究的目标是实现得到在室温条件下工作的超导材料，以使之广泛应用.例1 关于电阻率，下列说法正确的是( )A.电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B.各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大C.所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D.某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻解析 本题涉及到的知识，在教材中都有相当简洁、明确的说明，都是必须了解的基本知识，认真阅读教材，就可知道选项B 、C 、D 都是正确的.例2 下列说法中正确的是( )A.由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B.由I=U/R 可知，通过导体的电流强度跟导体两端的电压成正比，跟它的电阻成反比C.导体的电阻率由导体本身的物理条件决定，任何物理变化都不能改变导体的电阻率D.欧姆定律I=U/R ，不仅适用于金属导体的导电情况，对于别的电路也适用. 解析 由电阻定律知，导体的电阻是由本身的物理条件决定的，与加在它两端的电压和通过它的电流无关.所以A 错.导体的电阻率是由导体的材料决定的，与温度有关.温度发生变化，电阻率也会改变，所以C 错.部分电路欧姆定律只适用于电阻电路，不一定适合于一切电路，所以D 错. 故正确答案为B. 【难题巧解点拨】例1 一只标有“220V 60W ”的白炽灯泡，加上的电压U 由零逐渐增大到220V.在此过程中，电压U 和电流I 的关系可用图线表示.在如图所示的四个图线中，肯定不符合实际的是( )解析 由电阻的定义式R=IU知：在U —I 图线上，某一点的纵坐标U 和该点的横坐标I 的比值U/I 就对应着电阻值R.由于白炽灯泡钨丝的电阻会随温度的升高而增大，当白炽灯上加的电压从零逐渐增大到220V 时，钨丝由红变到白炽，灯丝的温度不断升高，电阻将不断增大.A 图线表示U/I 为一定值，说明电阻不变，不符要求；C 图线上各点的U/I 值随U 的增大而减小，也不符合实际；D 图线中U/I 的值开始随U 的增大而增大，后来随U 的增大而减小，也不符合实际；只有B 图线中U/I 的值随U 的增大而变化，符合实际.此答案应选A 、C 、D.评注 要从题目中挖掘出电压由零逐渐增大到220V 的含义，即热功率增大，白炽灯钨丝的电阻会随温度的升高而增大.不要认为白炽灯钨丝的电阻是固定不变的，这是这道题解答的关键地方.例2 下图是a 、b 两个导体的I-U 图象：(1)在a 、b 两个导体加上相同的电压时，通过它们的电流强度I A ∶I B = . (2)在a 、b 两个导体中通过相等的电流时，加在它们两端的电压U A ∶U B = . (3)a 、b 两个导体的电阻R A ∶R B = . 解析 本题给出的是I-U 图象，纵轴表示通过导体的电流，横轴表示加在导体两端的电压.(1)加在a 、b 两端的电压相等时，通过它们的电流比为B A I I =︒︒30tan 60tan =3/13=13 (2)通过a 、b 的电流相等时，a 、b 两端的电压比为B A U U =︒︒30cot 60cot =33/1=31(3)由(1)或(2)都可以推导出a 、b 两个导体的电阻比为B A R R =311.电功和电功率（1）电功是电流通过一段电路时，电能转化为其他形式能（电场能、机械能、化学能或内能等）的量度。

高中物理恒定电流知识点详细总结及经典例题第一节 电源和电流1.电流 电流的定义式：tqI 决定式：I ＝R U电流的 微观表达式I=nqvS注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝q ／t 计算电流强度时应引起注意。

1． 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带的电量为3 C ．求电解槽中电流强度的大小。

2． 来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。

已知质子电荷e =1.60×10-19C 。

这束质子流每秒打到靶上的质子数为_________。

假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L 和4L 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n 1和n 2，则n 1∶n 2=_______。

第二节 电阻定律在温度不变时，导体的电阻与其长度成正比，与其横截面积成反比，即R=ρSl. A.在公式R=ρSl中，l 、S 是导体的几何特征量，比例系数ρ(电阻率)是由导体的物理特性决定的.不同的导体，它们的电阻率不相同.B.对于金属导体，它们的电阻率一般都与温度有关，温度升高时电阻率增大，导体的电阻也随之增大.电阻定律是在温度不变的条件下总结出来的物理规律，因此也只有在温度不变的条件下才能适用.温度变化时，就要考虑温度对电阻率的影响.注意物理规律的适用范围，不能随意把物理规律应用到它所适用的范围之外去．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．，这是非常重要的.根据一定条件下总结出来的物理规律作出某些推论，其正确性也必须通过实践(实验)来检验.C.有人根据欧姆定律I=R U 推导出公式R=IU，从而错误地认为导体的电阻跟导体两端的电压成正比，跟通过导体的电流强度成反比.对于这一错误推论，可以从两个方面来分析：第一，电阻是由导体的自由结构特性决定的，与导体两端是否有电压、有多大的电压、导体中是否有电流通过、有多大电流通过没有直接关系，加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系；第二，伏安法测电阻，是根据欧姆定律，用电压表测出电阻两端的电压，用安培表测出通过电阻的电流，由公式R=IU计算出电阻值，这是测量电阻的一种方法.D.半导体：导电性能介于导体和绝缘体之间，电阻随温度的升高而减小的材料.改变半导体的温度，使半导体受到光照，在半导体中加入其他微量杂质等，可使半导体的导电性能发生显著变化，正是因为这种特性，使它在现代科学技术中发挥了重要作用.E.超导现象：当温度降低到绝对零度(0K)附近时，某些材料(金属、合金、化合物)的电阻率突然减小到零.这种现象叫做超导现象.处于这种状态的导体，叫做超导体.材料由正常状态转变为超导状态的温度叫做转变温度(记为T C ).目前高温超导体的研究已在世界范围内形成热潮，这一研究的目标是实现得到在室温条件下工作的超导材料，以使之广泛应用.例1 关于电阻率，下列说法正确的是( )A.电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B.各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大C.所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D.某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻解析 本题涉及到的知识，在教材中都有相当简洁、明确的说明，都是必须了解的基本知识，认真阅读教材，就可知道选项B 、C 、D 都是正确的.例2 下列说法中正确的是( )A.由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B.由I=U/R 可知，通过导体的电流强度跟导体两端的电压成正比，跟它的电阻成反比C.导体的电阻率由导体本身的物理条件决定，任何物理变化都不能改变导体的电阻率D.欧姆定律I=U/R ，不仅适用于金属导体的导电情况，对于别的电路也适用. 解析 由电阻定律知，导体的电阻是由本身的物理条件决定的，与加在它两端的电压和通过它的电流无关.所以A 错.导体的电阻率是由导体的材料决定的，与温度有关.温度发生变化，电阻率也会改变，所以C 错.部分电路欧姆定律只适用于电阻电路，不一定适合于一切电路，所以D 错. 故正确答案为B. 【难题巧解点拨】例1 一只标有“220V 60W ”的白炽灯泡，加上的电压U 由零逐渐增大到220V.在此过程中，电压U 和电流I 的关系可用图线表示.在如图所示的四个图线中，肯定不符合实际的是( )解析 由电阻的定义式R=IU知：在U —I 图线上，某一点的纵坐标U 和该点的横坐标I 的比值U/I 就对应着电阻值R.由于白炽灯泡钨丝的电阻会随温度的升高而增大，当白炽灯上加的电压从零逐渐增大到220V 时，钨丝由红变到白炽，灯丝的温度不断升高，电阻将不断增大.A 图线表示U/I 为一定值，说明电阻不变，不符要求；C 图线上各点的U/I 值随U 的增大而减小，也不符合实际；D 图线中U/I 的值开始随U 的增大而增大，后来随U 的增大而减小，也不符合实际；只有B 图线中U/I 的值随U 的增大而变化，符合实际.此答案应选A 、C 、D.评注 要从题目中挖掘出电压由零逐渐增大到220V 的含义，即热功率增大，白炽灯钨丝的电阻会随温度的升高而增大.不要认为白炽灯钨丝的电阻是固定不变的，这是这道题解答的关键地方.例2 下图是a 、b 两个导体的I-U 图象：(1)在a 、b 两个导体加上相同的电压时，通过它们的电流强度I A ∶I B = . (2)在a 、b 两个导体中通过相等的电流时，加在它们两端的电压U A ∶U B = . (3)a 、b 两个导体的电阻R A ∶R B = . 解析 本题给出的是I-U 图象，纵轴表示通过导体的电流，横轴表示加在导体两端的电压.(1)加在a 、b 两端的电压相等时，通过它们的电流比为B A I I =︒︒30tan 60tan =3/13=13 (2)通过a 、b 的电流相等时，a 、b 两端的电压比为B A U U =︒︒30cot 60cot =33/1=31(3)由(1)或(2)都可以推导出a 、b 两个导体的电阻比为B A R R =311.电功和电功率（1）电功是电流通过一段电路时，电能转化为其他形式能（电场能、机械能、化学能或内能等）的量度。

高考物理专练题恒定电流考点一电路的基本概念和规律1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。

棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。

在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为()A.UneρL 2neρLC.neρLD.neρSLU答案A2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则()A.从图示电流方向看大柱体与小柱体的电阻之比为a∶bB.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶bC.从图示电流方向看大柱体与小柱体的电阻之比为1∶1D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2答案C3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12V,电解槽内阻r A=2Ω。

当S1闭合,S2、S3断开时,电流表A示数为6A;当S2闭合,S1、S3断开时,电流表A 示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,电流表A示数为4A。

则()A.电炉的电阻为2ΩB.仅S1闭合时,电炉的发热功率为72WC.电动机的内阻为2.4ΩD.电解槽工作时,电能转化为化学能的功率为48W答案AB考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。

闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是()A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.在纯电阻电路中,当用一个固定的电源(设E、r是定值)向变化的外电阻供电时,关于电源的输出功率P随外电阻R变化的规律如图所示,则下列说法错误的是()A.当R=r时,电源有最大的输出功率B.当R=r时,电源的效率η=50%C.电源的输出功率P随外电阻R的增大而增大D.电源的效率η随外电阻R的增大而增大答案C3.(2018河南开封模拟,16)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。

高中物理电路图简化、电路动态分析、故障分析专题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中物理电路图简化、电路动态分析、故障分析专题）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高中物理电路图简化、电路动态分析、故障分析专题的全部内容。

教案纸叉地依次流过的电阻均为并联.例1：试判断图1中三灯的连接方式。

2．等电势法：将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号,按电势由高到低的顺序依次用1、2、3……数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）.然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。

例2:判断图2各电阻的连接方式。

【解析】(1)将节点标号，四个节点分别标上1、2。

（2)将各个节点沿电流的流向依次排在一条直线上。

（3)将各个电路元件对号入座,画出规范的等效电路图，如图3所示。

（4)从等效电路图可判断，四个电阻是并联关系。

【题后小结】等电势法，关键是找各等势点。

在解复杂电路问题时,需综合以上两法的优点.二、综合法：支路电流法与等电势法的综合.注意点:（1）给相同的节点编号。

(2)电流的流向：由高电势点流向低电势点（等势点间无电流），每个节点流入电流之和等于流出电流之和。

例3:由5个1Ω电阻连成的如图4所示的电路，导线的电阻不计,则A、B间的等效电阻为_______Ω。

【策略】采用综合法，设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析电流经过电路时的各电阻连接形式就表现出来了。

高二物理恒定电流试题答案及解析1.关于电源的电动势，下列说法正确的是（）A．在某电池的电路中每通过2C的电荷量，电池提供的电能是4J，那么这个电池的电动势是0.5VB．电源的路端电压增大时，其电源电动势一定也增大C．无论内电压和外电压如何变化，其电源电动势一定不变D．电动势是表征电源把其他形式的能转化为电能的本领的物理量【答案】CD【解析】电路中通过q=2C的电荷量，电池提供的电能W=4J，根据电动势的定义式．故A错误．电动势表征电源本身的特性，与外电路无关，当电源的路端电压增大时，其电源电动势不变．故B错误．电动势由电源本身决定，当内电压和外电压变化时，电源电动势保持不变．故C正确．电源是把其它形式的能转化为电能的装置，而电动势是表示电源把其它形式的能转化为电能的本领大小的物理量．故D正确．【考点】本题考查电动势，意在考查学生的理解能力。

2.下列关于电源电动势的说法，正确的是（）A．电源向外提供的电能越多，表示电动势越大B．电动势在数值上等于工作电路中电源两极之间的电压C．电源的电动势与外电路有关，外电路电阻越大，电动势就越大D．电动势越大的电源，将其他形式的能转化为电能的本领越大【答案】D【解析】试题分析:由E=可知，电源把其他形式的能转化为电能越多，即W越大，电动势不一定就越高．故A错误；电源正、负极之间的电势差为电源的路端电压，只有当电源处于断路状态时，电动势在数值上等于工作电路中电源两极之间的电压，所以B错；电动势反映本身的特性，与外电路的结构无关．故C错误；电动势的物理意义是表征电源把其他形式的能转化为电能本领强弱，电动势越大，本领越大．故D正确．【考点】电源的电动势3.计数器因射线照射，内部气体电离，在时间t内有n个二价正离子到达阴极，有2n个电子到达阳极，则计数器中的电流强度为（）A．0B．2ne/t C．3ne/t D．4ne/t【答案】 D【解析】试题分析: 由题：在时间t内有n个二价正离子到达阴极，有2n个电子到达阳极可知，q=n•2e+2n•e=4ne由电流公式I=，所以D对。

最新高中物理高频考点专题讲解《恒定电流》一、考点汇总：1、动态直流电路的变化量分析2、电路故障的分析方法3、利用“柱体微元”模型求电流4、生活中的用电器二、核心考点考向分析与例题讲解【考点1】动态直流电路的变化量分析1、考向分析（1)电压变化量大小的比较如图所示,当R2的阻值增加时,由动态分析可知U2增大(增大量为ΔU2),U增大(增大量为ΔU),而U1减小(减小量为ΔU1),再由串联电路的电压关系有：U=U 1+U 2 则有ΔU=-ΔU 1+ΔU 2 即ΔU 2=ΔU+ΔU 1 故ΔU 2>ΔU,ΔU 2>ΔU 1 （2)比值变化趋势分析在如图所示的电路中,当滑片滑动时,U I=R 1+R 2,U I的变化趋势与R 2变化情况相同;1U I=R 1是一定值;2U I =R 2变化趋势与UI 相同.（3)变化量的比值变化趋势分析 A 、讨论1U I∆∆的变化情况因R 1是一定值电阻,由U 1=IR 1有ΔU 1=ΔI·R 1, 即1U I∆∆=R 1是一定值,不随R 2阻值的变化而变化.B 、讨论U I∆∆的变化情况由E=U+Ir,有ΔU=ΔIr(ΔU,ΔI 表示变化量的绝对值), 则UI ∆∆=r 也是一定值,也不随R 2阻值的变化而变化. C 、讨论2U I∆∆的变化情况因E=I(R 1+R 2+r)=U 2+I(R 1+r)且E,R 1,r 都是定值,故有ΔU 2=ΔI(R 1+r), (ΔU 2,ΔI 仍只表示变化量的大小) 可知2U I∆∆=R 1+r 也是一定值,也不随R 2的变化而变化.2、例题讲解◆典例一：(多选)如图，电路中定值电阻阻值R 大于电源内阻阻值r ，闭合电键S ，将滑动变阻器滑片向下滑动，理想电压表V 1、V 2、V 3示数变化量的绝对值分别为ΔU 1、ΔU 2、ΔU 3，理想电流表示数变化量的绝对值ΔI ，则下列结论正确的是( )A.A 的示数增大B.V 2的示数增大C.ΔU 3与ΔI 的比值大于rD.ΔU 1大于ΔU 2 【答案】ACD◆典例二: 如图所示,电路电源电动势为E,内阻r,R 1,R 2为定值电阻,调节电阻箱R 的阻值,使电压表V 的示数增大ΔU,在此过程中( )A.路端电压增加,增加量一定等于ΔUB.电阻R 2两端的电压减小,减少量一定等于ΔUC.通过电阻R 1的电流增加,增加量一定等于1U R ∆D.通过电阻R 2的电流减小,但减少量一定大于2U R ∆【答案】C【解析】电压表V 的示数增大ΔU,R 2和r 两端的电压减小ΔU,干路电流减小,则R 2两端的电压减小,电源的内电压也减小,则路端电压即外电路两端的总电压增大,ΔU 外=ΔU 内<ΔU,增加量一定小于ΔU,选项A 错误;R 2两端的电压减少量一定小于电压表V 的示数增大量ΔU,选项B 错误,电压表V 的示数增大,则通过R 1的电流增加,由于R 1是定值电阻,所以其电流增加量一定等于1U R ∆,选项C 正确; R 2和r 两端的电压减小ΔU,通过R 2的电流减小,电压减小量小于ΔU,所以电流减少量一定小于2UR ∆,选项D 错误.【考点2】电路故障的分析方法 1、考向分析(1)电压表检测：如果电压表示数为零，则说明可能在并联路段之外有断路，或并联路段短路．(2)电流表检测：当电路中接有电源时，可用电流表测量各部分电路上的电流，通过对电流值的分析，可以确定故障的位置．在使用电流表检测时，一定要注意电流表的极性和量程．(3)欧姆表检测：当测量值很大时，表示该处断路，当测量值很小或为零时，表示该处短路．在使用欧姆表检测时，电路一定要切断电源．(4)假设法：将整个电路划分为若干部分，然后逐一假设某部分电路发生某种故障，运用闭合电路或部分电路的欧姆定律进行推理现象符合，则故障可能发生在这部分电路，直到找出发生故障的全部可能为止，亦称排除法．2、例题讲解◆典例一：如图所示电路L1发光，L2，L3不亮，A1有读数，A2没有读数，则产生的故障应是（只有一处有故障）（）A．灯泡L1断路 B．灯泡L2断路C．灯泡L2短路 D．灯泡L3短路【答案】C【考点3】利用“柱体微元”模型求电流1、考向分析利用“柱体微元”模型求解电流的微观问题时,注意以下基本思路:设柱体微元的长度为L,横截面积为S,单位体积内的自由电荷数为n,每个自由电荷的电荷量为q,电荷定向移动的速率为v,则: （1）柱体微元中的总电荷量为Q=nLSq.（2）电荷通过横截面的时间t=Lv（3）电流的微观表达式I=Q=nqvS.t2、例题讲解◆典例一：对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质。

高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出U­R理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。
