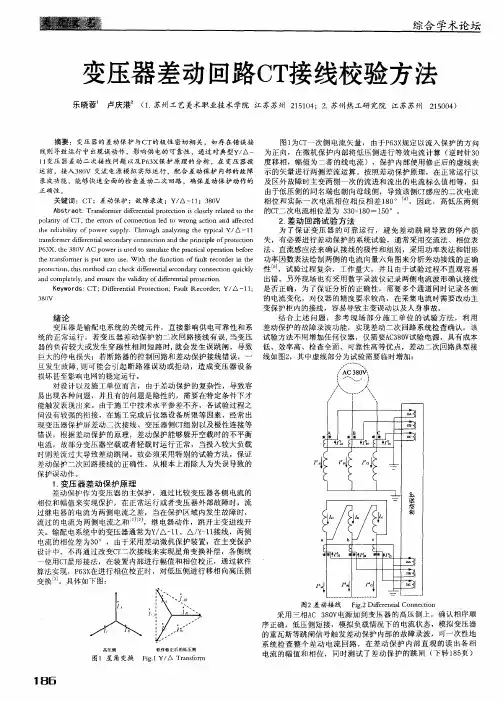

变压器差动保护CT二次接线杨振国提要：分析变压器差动保护CT二次接线越级跳闸的原因，指出现场接线常出现的错误，介绍如何分析电路及正确接线的方法。

关键词：变压器差动保护 CT二次接线新安装的变压器投入运行后，往往在低压侧主母线出现短路时，或输电线路故障时引起变压器差动保护动作的越级跳闸事故。

究其原因，大多是差动保护CT二次回路接线错误。

变压器的纵联差动保护是按比较其各侧电流的大小和相位而构成的一种保护。

正常运行及外部短路时，流入差动继电器的电流应等于零。

但实际上由于变压器的励磁漏流，接线方式和电流互感器的误差等因素的影响，继电器中有不平衡电流流过；而在保护范围内短路时，差动回路电流应为各侧电流的算术和，从而使差动保护动作，切除故障。

根据差动保护的特点，为了达到上述要求，在设计和保护定值计算中对差动的回路中产生不平衡电流的五个因素进行补偿。

其中之一便是对其接线组别的补偿。

若变压器的接线组别为Y/d-11(以35/10KV双绕组变压器为例)。

这样，变压器高低压侧电流之间就存在着30Ο的相位差，若不采取补偿措施，将会在差动回路中产生不平衡电流。

为此，我们通常采用将变压器高压侧CT二次绕组接成Δ型，将低压侧CT二次绕组接成Y型来进行相应补偿。

这样，在现场接线中，便存在CT 二次绕组Δ型本身如何接线及与Y型接线相对应的极性问题。

这个问题稍不注意便会出现接线错误。

怎样做到正确接线呢？先来分析一下几种可能的接线方式：图1方式。

图中i A、i B、i C压器高压CTi a、i b、i b二次绕组三相电流。

下面对图1均从其两侧CT入，L2流出。

i AYiii C i B（a）i a(i/a) i/c图1i b(i/b) i/bi c(i/C) i/a(c) (d)图2在正常运行情况下，先画出i A、i B、i C相量与如图2（a）。

文档大全根据图1可得：i/A=i A-i Bi/B=i B-i Ci/C=i C-i A作出i/A、i/B、i/C相量如图2（b）。

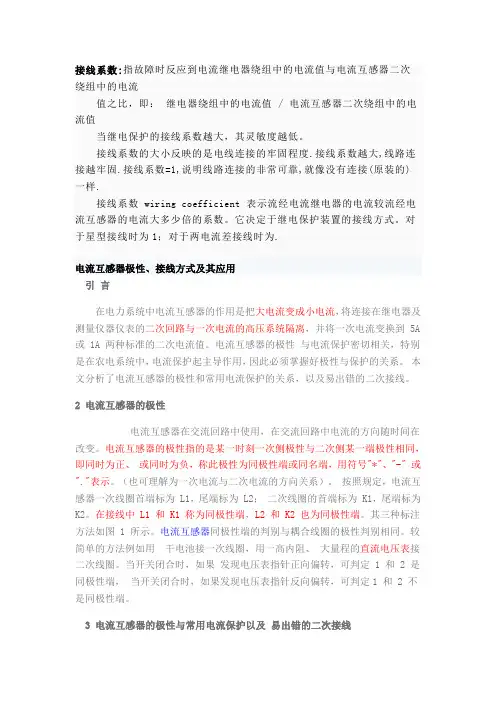

C T极性、接线方式接线系数:指故障时反应到电流继电器绕组中的电流值与电流互感器二次绕组中的电流值之比，即：继电器绕组中的电流值 / 电流互感器二次绕组中的电流值当继电保护的接线系数越大，其灵敏度越低。

接线系数的大小反映的是电线连接的牢固程度.接线系数越大,线路连接越牢固.接线系数=1,说明线路连接的非常可靠,就像没有连接(原装的)一样.接线系数 wiring coefficient 表示流经电流继电器的电流较流经电流互感器的电流大多少倍的系数。

它决定于继电保护装置的接线方式。

对于星型接线时为1；对于两电流差接线时为1.732.电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或 1A 两种标准的二次电流值。

电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。

本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。

2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。

电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。

（也可理解为一次电流与二次电流的方向关系）。

按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2；二次线圈的首端标为 K1，尾端标为K2。

在接线中 L1 和 K1 称为同极性端，L2 和 K2 也为同极性端。

其三种标注方法如图 1 所示。

电流互感器同极性端的判别与耦合线圈的极性判别相同。

较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。

当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和 2 不是同极性端。

接线系数:指故障时反应到电流继电器绕组中的电流值与电流互感器二次绕组中的电流值之比，即：继电器绕组中的电流值/ 电流互感器二次绕组中的电流值当继电保护的接线系数越大，其灵敏度越低。

接线系数的大小反映的是电线连接的牢固程度.接线系数越大,线路连接越牢固.接线系数=1,说明线路连接的非常可靠,就像没有连接(原装的)一样.接线系数wiring coefficient 表示流经电流继电器的电流较流经电流互感器的电流大多少倍的系数。

它决定于继电保护装置的接线方式。

对于星型接线时为1；对于两电流差接线时为1.732.电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或1A 两种标准的二次电流值。

电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。

本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。

2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。

电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。

（也可理解为一次电流与二次电流的方向关系）。

按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。

在接线中L1 和K1 称为同极性端，L2 和K2 也为同极性端。

其三种标注方法如图1 所示。

电流互感器同极性端的判别与耦合线圈的极性判别相同。

较简单的方法例如用1.5V 干电池接一次线圈，用一高阻、大量程的直流电压表接二次线圈。

当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和 2 不是同极性端。

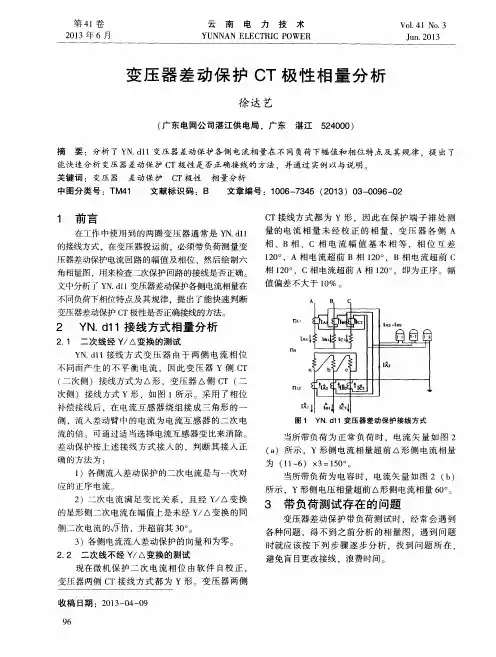

变压器差动保护为变压器的主保护，保护工作原理决定了CT接线的正确性十分重要，实际工作中不乏由于差动回路接线错误造成保护不能正常工作的情况。

因此有必要分析变压器差动保护CT接线的正确接法，找出规律，为现场施工和施工后的接线调整提供依据。

以下讨论基于如下前提：①变压器极性正确；②CT本身极性正确，即L1同名端为K1；③CT二次回路接线相别正确，即在转接端子上无A、C相接错的情况。

变压器差动保护一种正确的接法的接线图如图1所示：用I AY表示变压器星形侧A相一次电流，I ay表示A相二次电流，I ay’表示流进差动保护继电器的电流。

用I a△表示变压器三角形侧a相一次电流，I a△’表示a相二次电流。

按图1所示电流方向，则有：I’ = I by–I ayayI’ = I cy– I bybyI’ = I ay–I cycy相量图如图2所示，从图2中看出，三相两侧电流均反相，即有I CD=I ay’+ I a△’=0。

当然如果变压器星形侧流进继电器的电流方向取反方向，三相两侧电流则均同相，而此时仍有I CD= I a△’- I ay’ =0。

第一种情况。

将变压器星形侧CT接法反出，如图3(a)所示。

则有I ay’ = I ay–I cyI’ = I by– I aybyI’ = I cy–I bycy相量图如图3(b)所示，可见将A相与另一侧c相、B相与a相、C相与b相连接，则仍有I=0。

CD第二种情况，将上面三角形接法反接（引出端也反过来），如图4(a)所示。

则有：I’ = I cy–I ayayI’ = I ay–I bybyI’ = I by–I cycy可见，与第一种情况比较刚好反相。

第三种情况，CT接法反出，如图4(b)所示。

则有：I’= I ay–I byayI’= I by–I cybyI’= I cy–I aycy可见,与上文介绍的正确接法反相。

总结出的规律如下：反接相位反（引出端同时反过来）；反出需调相（A与c，B与a，C与b）。

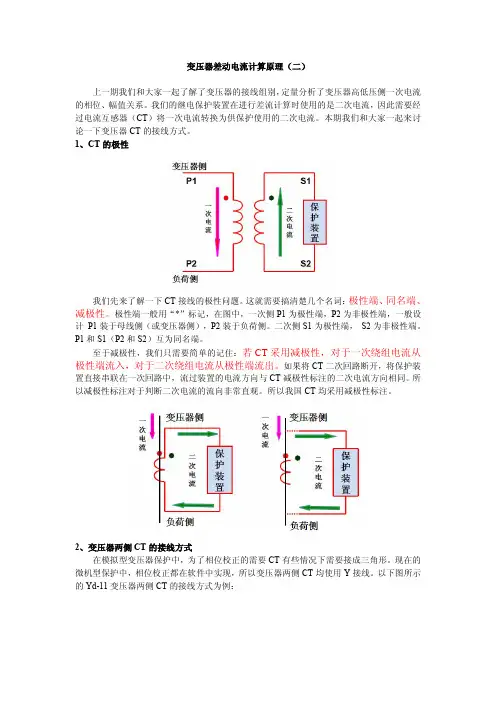

上一期我们和大家一起了解了变压器的接线组别，定量分析了变压器高低压侧一次电流的相位、幅值关系。

我们的继电保护装置在进行差流计算时使用的是二次电流，因此需要经过电流互感器（CT）将一次电流转换为供保护使用的二次电流。

本期我们和大家一起来讨论一下变压器CT的接线方式。

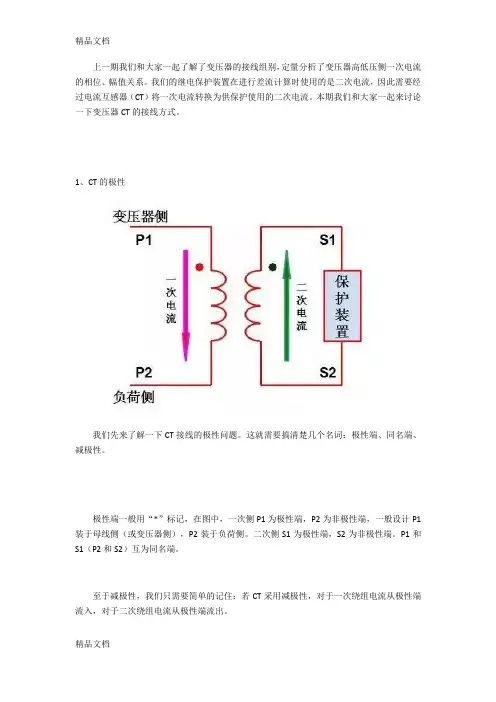

1、CT的极性我们先来了解一下CT接线的极性问题。

这就需要搞清楚几个名词：极性端、同名端、减极性。

极性端一般用“*”标记，在图中，一次侧P1为极性端，P2为非极性端，一般设计P1装于母线侧（或变压器侧），P2装于负荷侧。

二次侧S1为极性端，S2为非极性端。

P1和S1（P2和S2）互为同名端。

至于减极性，我们只需要简单的记住：若CT采用减极性，对于一次绕组电流从极性端流入，对于二次绕组电流从极性端流出。

如果将CT二次回路断开，将保护装置直接串联在一次回路中，流过装置的电流方向与CT减极性标注的二次电流方向相同。

所以减极性标注对于判断二次电流的流向非常直观。

所以我国CT均采用减极性标注。

2、变压器两侧CT的接线方式在模拟型变压器保护中，为了相位校正的需要CT有些情况下需要接成三角形。

现在的微机型保护中，相位校正都在软件中实现，所以变压器两侧CT均使用Y接线。

以下图所示的Yd-11变压器两侧CT的接线方式为例：如图所示的CT接线形式，其高压侧及低压侧电流互感器二次绕组中，靠近变压器侧的端子连在一起，我们称为封CT的变压器侧。

如果是靠近母线侧的二次绕组端子连在一起，则称为封CT的母线侧。

设高压侧电流互感器变比为nH，低压侧电流互感器变比为nL。

分析流入保护装置的二次电流（Iha，Ihb，Ihc，Ila，Ilb，Ilc）与变压器一次电流（IHa，IHb，IHc，ILa，ILb，ILc）的对应关系。

从图中可以看出高压侧二次电流从极性端流出，流入保护装置。

低压侧二次电流从保护装置流出，从极性端流入CT二次绕组。

若程序设定二次电流的方向以流入保护装置的（A,B,C）端为正方向，则有：低压侧二次电流与一次电流反向。

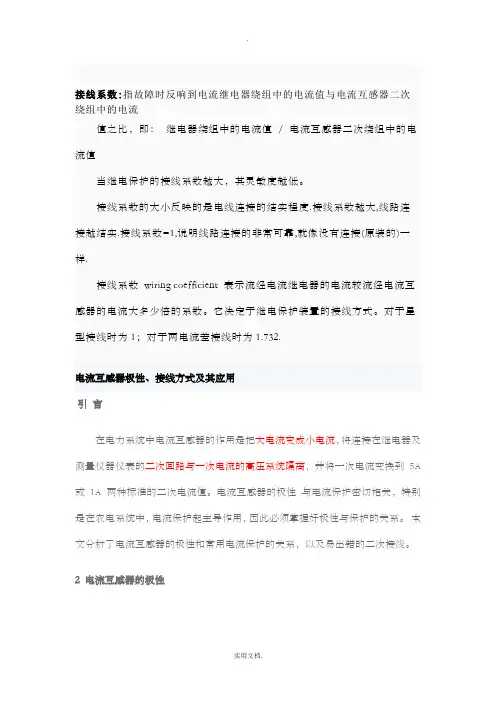

接线系数:指故障时反响到电流继电器绕组中的电流值与电流互感器二次绕组中的电流值之比，即：继电器绕组中的电流值/ 电流互感器二次绕组中的电流值当继电保护的接线系数越大，其灵敏度越低。

接线系数的大小反映的是电线连接的结实程度.接线系数越大,线路连接越结实.接线系数=1,说明线路连接的非常可靠,就像没有连接(原装的)一样.接线系数wiring coefficient 表示流经电流继电器的电流较流经电流互感器的电流大多少倍的系数。

它决定于继电保护装置的接线方式。

对于星型接线时为1；对于两电流差接线时为1.732.电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或1A 两种标准的二次电流值。

电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。

本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。

2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。

电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性一样，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。

〔也可理解为一次电流与二次电流的方向关系〕。

按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。

在接线中L1 和K1 称为同极性端，L2 和K2 也为同极性端。

其三种标注方法如图1 所示。

电流互感器同极性端的判别与耦合线圈的极性判别一样。

较简单的方法例如用1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。

当开关闭合时，如果发现电压表指针正向偏转，可判定1 和2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和2 不是同极性端。

接线系数:指故障时反应到电流继电器绕组中的电流值与电流互感器二次绕组中的电流值之比，即：继电器绕组中的电流值 / 电流互感器二次绕组中的电流值当继电保护的接线系数越大，其灵敏度越低。

接线系数的大小反映的是电线连接的牢固程度.接线系数越大,线路连接越牢固.接线系数=1,说明线路连接的非常可靠,就像没有连接(原装的)一样.接线系数 wiring coefficient 表示流经电流继电器的电流较流经电流互感器的电流大多少倍的系数。

它决定于继电保护装置的接线方式。

对于星型接线时为1；对于两电流差接线时为.电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到 5A 或 1A 两种标准的二次电流值。

电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。

本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。

2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。

电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。

（也可理解为一次电流与二次电流的方向关系）。

按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2；二次线圈的首端标为 K1，尾端标为K2。

在接线中 L1 和 K1 称为同极性端，L2 和 K2 也为同极性端。

其三种标注方法如图 1 所示。

电流互感器同极性端的判别与耦合线圈的极性判别相同。

较简单的方法例如用干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。

当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和 2 不是同极性端。

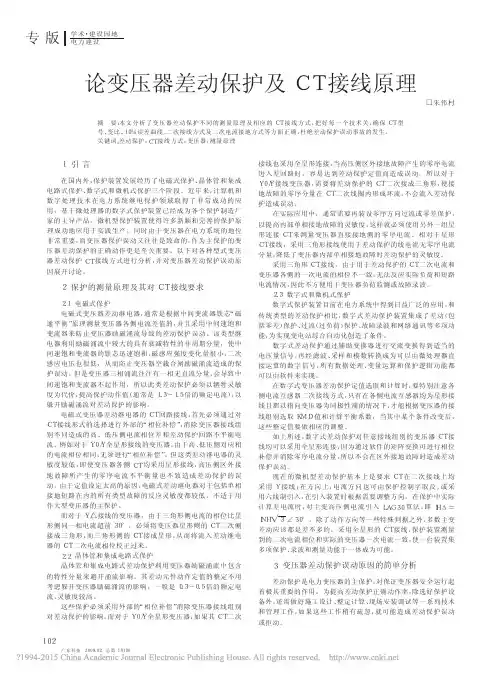

变压器差动‎保护CT接‎线方式的探‎讨摘要：文章通过对‎电磁式、晶体管式、集成电路式‎和数字式变‎压器差动保‎护CT接线‎方式问题的‎讨论，分析了各种‎型式的变压‎器差动保护‎不同的测量‎原理及其对‎单相接地故‎障灵敏度的‎差异。

关键词：CT接线；变压器差动‎保护；讨论近年来，计算机和数‎字处理技术‎在电力系统‎继电保护领‎域取得了非‎常成功的应‎用，基于微处理‎器的数字式‎保护装置已‎经成为各个‎保护制造厂‎家的主导产‎品。

微机型装置‎所带来的绝‎不只是在元‎件品质和工‎艺水平上的‎进步，而且还使得‎许多新颖和‎完善的保护‎原理应用于‎实践成为可‎能。

这一点可以‎从如下对各‎种型式变压‎器差动保护‎C T接线方‎式的讨论中‎得到印证。

1一次变压‎器差动保护‎误动原因的‎分析某电厂启动‎备用变压器‎采用全星形‎接线（Y0/Y/Y）方式，220 kV侧中性‎点直接接地‎，低压侧双绕‎组中性点经‎高阻接地，系统接线如‎图1所示。

该变压器配‎置集成电路‎差动保护装‎置，由于变压器‎各侧电流同‎相位，无需相位补‎偿，所以变压器‎三侧的差动‎保护CT二‎次接线均为‎星形。

该变压器在‎投运初期，曾发生高压‎侧区外单相‎接地故障时‎差动保护误‎动事故。

经过对录波‎数据和事故‎过程的分析‎，误动原因是‎：变压器高压‎侧中性点直‎接接地，在电网发生‎任何接地故‎障时，将成为零序‎故障分量的‎通路，在变压器零‎序励磁电抗‎中产生汲出‎电流［1］。

这一电流在‎系统发生单‎相接地短路‎时，最大可以达‎到0.46倍变压‎器额定电流‎。

因为该启备‎变低压侧是‎不接地系统‎，无零序电流‎通路，所以此零序‎故障电流仅‎能在高压侧‎存在。

当变压器三‎侧差动保护‎的CT二次‎电流回路都‎接成星形时‎，高压侧的零‎序电流便全‎部成为差动‎保护的不平‎衡电流，其数值达到‎差动保护的‎动作值就会‎造成误动。

2电磁式保‎护的测量原‎理及其对C‎T接线要求‎电磁式变压‎器差动继电‎器，无论是带制‎动绕组的B‎C H-1型还是带‎短路线圈的‎B CH-2型，都是根据中‎间变流器铁‎芯“磁通平衡”原理测量变‎压器各侧电‎流差值的，并且采用中‎间速饱和变‎流器来防止‎变压器励磁‎涌流导致的‎差动保护误‎动［1］。
