变电运行专业220kV技能竞赛复习提纲

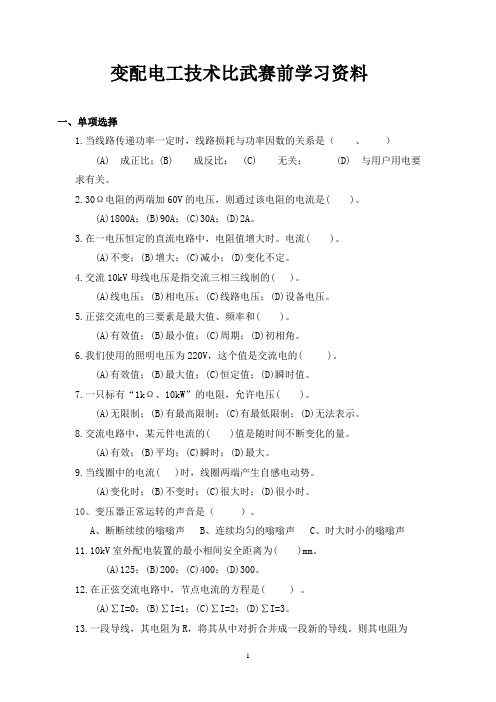

变配电工技术比武赛前学习资料一、单项选择1.当线路传递功率一定时，线路损耗与功率因数的关系是（、）(A) 成正比；(B) 成反比； (C) 无关； (D) 与用户用电要求有关。

2.30Ω电阻的两端加60V的电压，则通过该电阻的电流是( )。

(A)1800A；(B)90A；(C)30A；(D)2A。

3.在一电压恒定的直流电路中，电阻值增大时。

电流( )。

(A)不变；(B)增大；(C)减小；(D)变化不定。

4.交流10kV母线电压是指交流三相三线制的( )。

(A)线电压；(B)相电压；(C)线路电压；(D)设备电压。

5.正弦交流电的三要素是最大值、频率和( )。

(A)有效值；(B)最小值；(C)周期；(D)初相角。

6.我们使用的照明电压为220V，这个值是交流电的( )。

(A)有效值；(B)最大值；(C)恒定值；(D)瞬时值。

7.一只标有“1kΩ、10kW”的电阻，允许电压( )。

(A)无限制；(B)有最高限制；(C)有最低限制；(D)无法表示。

8.交流电路中，某元件电流的( )值是随时间不断变化的量。

(A)有效；(B)平均；(C)瞬时；(D)最大。

9.当线圈中的电流( )时，线圈两端产生自感电动势。

(A)变化时；(B)不变时；(C)很大时；(D)很小时。

10、变压器正常运转的声音是（）。

A、断断续续的嗡嗡声B、连续均匀的嗡嗡声C、时大时小的嗡嗡声11.10kV室外配电装置的最小相间安全距离为( )mm。

(A)125；(B)200；(C)400；(D)300。

12.在正弦交流电路中，节点电流的方程是( ) 。

(A)∑I=0；(B)∑I=1；(C)∑I=2；(D)∑I=3。

13.一段导线，其电阻为R，将其从中对折合并成一段新的导线。

则其电阻为( )。

(A)2R；(B)R；(C)R／2；(D)R／4。

14.三极管基极的作用是( )载流子。

(A)发射；(B)收集；(C)输出；(D)控制。

15.把交流电转换为直流电的过程叫( )。

变电运行技术技能竞赛复习题库5一、选择题（289题）下列每题都有4个答案，其中只有一个正确答案，将正确答案填在括号内。

11、正弦交流电的三要素是（B）（A）电压、电动势、电位；（B）最大值、频率、初相位；（C）容抗、感抗、阻抗；12、电感在直流电路各相当于（B）（A）开路；（B）短路；（C）断路；（D）不存在。

13、电容器中储存的能量是（D）（A）热能；（B）机械能；（C）磁场能；（D）电场能。

14、恒流源的特点是（C）（A）端电压不变；（B）输出功率不变；（C）输出电流不变；（D）内部损耗不变。

15、三相对称负载三角形连接时，线电压最大值是相电压有效值的（C）（A）1；（B）√3；（C）√2；（D）1/√3。

16、电压互感器二次短路会使一次（C）。

（A）电压升高；（B）电压降低；（C）熔断器熔断；（D）不变。

D）平均值、周期、电流。

（17、电压互感器低压侧两相电压降为零，一相正常，一个线电压为零则说明（A）。

（A）低压侧两相熔断器断；（B）低压侧一相铅丝断；（C）高压侧一相铅丝断；（D）高压侧两相铅丝断。

18、电压互感器低压侧一相电压为零，两相不变，线电压两个降低，一个不变，说明（B）。

（A）低压侧两相熔断器断；（B）低压侧一相铅丝断；（C）高压侧一相铅丝断；（D）高压侧两相铅丝断。

19、电流互感器的作用是（D）。

（A）升压；（B）降压；（C）调压；（D）变流。

20、电流互感器的二次额定电流一般为（C）。

（A）10A；（B）100A；（C）5A；（D）0.5A。

21、电流互感器的二次侧应（B）。

（A）没有接地点；（B）有一个接地点；（C）有两个接地点；（D）按现场情况不同，不确定。

22、电流互感器二次侧接地是为了（C）。

（A）测量用；（B）工作接地；（C）保护接地；（D）节省导线。

23、电流互感器二次侧不允许（A）。

（A）开路；（B）短路；（C）接仪表；（D）接保护。

24、需要将运行中的变压器补油时应将重瓦斯保护改接（A）再进行工作。

变电运行技术技能竞赛复习题库6变电运行技术技能竞赛复习题库6这种状态称该线路冷备用。

672、检修(某线路开关)该线路断路器、母线刀闸、线路刀闸均断开,断路器操作保险取下,并在断路器两侧装设接地线,这种状态称该线路开关检修。

673、倒母线某线路从一母线运行倒至另一母线运行的过程。

675、继电保护装置灵敏度继电保护装置灵敏度:是指在其保护范围内发生故障的反映能力，(即灵敏感受后的动作能力)。

676、过电流保护过电流保护:指继电保护装置的动作电流按避开被保护设备(包括线路)的最大工作电流整定的，一般具有动作时限，所以动作快速性受到一定的限制。

677、电流速断保护电流速断保护:指继电保护装置按被保护设备的短路电流整定的，可实现快速切断故障，但一般在线路末端有一段保护不到的"死区"须采用过电流保护动作后备保护。

678、反时限过电流保护反时限过电流保护:过电流保护中采用反时限电流继电器，其动作时间随电流大小而变化，电流越大，则动作时间越短。

679、电压速断保护电压速断保护:是指线路发生短路时，母线电压严重下降到保护整定值，低电压继电器起动作用于断路器瞬间跳闸。

680、瓦斯保护瓦斯保护:是利用瓦斯继电器装在变压器油箱与油枕之间的通道上，专门用来保护油浸式变压器内部故障的装置，有轻瓦斯和重瓦斯两种，是根据油浸式变压器内部故障性质严重程度，一般轻瓦斯是根据绝缘油(物)受热分解出瓦斯气体量的多少，流入瓦斯继电器而动作，重瓦斯是根据变压器内部故障，绝缘油由本体流向油枕流速的大小，确定是否动作；轻瓦斯动作于信号，重瓦斯动作于跳闸。

681、主保护主保护:是为满足系统和设备安全运行要求，继电保护装置能有选择地断开被保护设备和全线路的故障，这种保护装置称为“主保护”。

682、后备保护后备保护:是由于主保护装置拒动时，由另一套保护装置经过一时限动作于断路器跳闸，切除故障，后者称为"后备保护"。

一、35kV 母线电压互感器高压熔丝熔断事故现象及处理步骤是什么？答：（1）故障现象如下。

1）熔断相相电压降低或接近于0 ，完好相相电压不变或稍有降低，断路相切换至好相时线电压可能下降（实际运行在似断非断时），电压互感器有功、无功功率表指示降低，电能表走慢。

2）主变压器35kV “电压回路断线”。

电压互感器“电压回路断线”（保护接母线电压互感器）、“母线接地”告警。

3）检查高压熔丝时，可能有吱吱声。

（2）处理方法如下。

1）向调度汇报。

可用电压切换开关切换相电压或线电压，以判别哪相故障。

2）停用该母线上可能误动保护（距离、低频）的跳闸出口连接片。

3）断开故障电压互感器二次空开或熔断器，拉开电压互感器隔离开关，做好安全措施后，更换相同规格的高压熔丝。

试运不成功，连续发生熔断时，可能为互感器内部故障。

应汇报调度，并查明原因。

4）检查是否为电压互感器内部故障时，可在停役后手摸高压熔丝外壳绝缘子部分以查明是否为内部过热，也可用摇表摇测绝缘电阻加以判断。

确认为互感器内部故障时，应汇报工区及调度。

二、电压互感器熔断器熔断及二次回路断线处理（一）故障现象当中央信号屏发出“PT电压回路断线”的信号，同时光字牌亮，警铃响，值班员检查电压表可以发现，未熔断相电压指示不变，熔断相电压指示为0,与该项有关的线电压表指示为相电压。

与此无关的电压表指示正常。

（二）电压互感器高压侧熔断器熔断的原因：1）电力系统发生单相间隙性电弧接地。

2）电力系统发生铁磁谐振。

3）电压互感器内部出现单相接地或相间短路。

4）电压互感器二次发生短路，而二次侧熔断器未熔断。

（三）处理方法1）退出电压互感器所带可能误动的保护与自动装置，防止保护误动。

2）检查电压互感器二次保险是否熔断，如已熔断，应立即更换，若再次熔断，应查明原因，且不可将其容量增大。

如熔断器完好，可检查电压互感器二次回路接头有无松动，断头现象，切换回路有无接触不良现象，若发现断线处，应立即处理。

三、简答题:1.哪些原因会造成避雷器泄漏电流异常？答: 造成避雷器泄漏电流异常的原因有:天气影响, 如雨、雾天气, 空气湿度过大等；避雷器内部故障, 避雷器内部材料烧损会造成泄漏电流偏小或为零；内部绝缘性能降低会造成泄漏电流偏大；泄漏电流表故障。

2.直流系统在变电站中起什么作用?答：直流系统在变电站中为控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源。

它还为操作提供可靠的操作电源。

直流系统的可靠与否, 对变电站的安全运行起着至关重要的作用, 是变电站安全运行的保证。

3.变压器的铁芯为什么要接地?答：运行中变压器的铁芯及其他附件都处于绕组周围的电场内, 如不接地, 铁芯及其他附件必然感应一定的电压, 在外加电压的作用下, 当感应电压超过对地放电电压时, 就会产生放电现象。

为了避免变压器的内部放电, 所以要将铁芯接地。

4、为什么电压互感器和电流互感器的二次侧必须接地？答：电压互感器和电流互感器的二次侧接地属于保护接地。

因为一、二次侧绝缘如果损坏, 一次侧高压串到二次侧, 就会威胁人身和设备的安全, 所以二次侧必须接地。

5.电流互感器有哪几种接线方式?答：电流互感器的接线方式, 有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相Δ形接线和零序接线。

6.为什么110kV及以上电压互感器的一次侧不装设熔断器？答：因为110kV及以上电压互感器的结构采用单相串级式, 绝缘强度大, 还因为110kV 系统为中性点直接接地系统, 电压互感器的各相不可能长期承受线电压运行, 所以在一次侧不装设熔断器。

7、综合重合闸有几种运行方式？各是怎样工作的？答: 通过在屏柜上设置的切换开关或控制字可以实现以下4种重合闸方式。

综合重合闸方式。

单相故障跳闸后单相重合, 重合在永久性故障上跳开三相, 相间故障跳开三相后三相重合, 重合在永久性故障上再跳开三相。

三相重合闸方式。

任何类型故障均跳开三相后三相重合（检查同期或无压）, 重合在永久性故障上时再跳开三相。

变电站运行技能竞赛实操指南《变电站运行技能竞赛实操指南》
嘿，各位小伙伴们！今天我来给大家讲讲变电站运行技能竞赛实操那些事儿。

记得有一次啊，我去参加这个竞赛。

到了现场，那可真是热闹非凡啊！我心里有点小紧张呢。

比赛一开始，我就赶紧进入状态。

先说说检查设备这一块吧，哎呀，那可得仔细得不能再仔细啦！我就像个侦探一样，每个螺丝、每个线头都不放过。

我拿着工具，这边瞅瞅，那边看看，就怕漏过什么小细节。

特别是那些仪表啊，我得盯着看半天，确保读数准确无误呀。

然后是操作那些开关啥的，我那手啊，都不敢抖一下，就稳稳地去操作，心里还一直默念着步骤，生怕弄错了。

在操作的过程中，我还得时刻注意安全，那可是马虎不得呀。

再讲讲处理突发情况吧，这时候就得考验真本事啦！有个小故障突然出现，我那脑子飞速运转，想着各种解决办法，手也没闲着，赶紧去处理。

那紧张的感觉，就好像在和时间赛跑一样。

整个竞赛过程中，我是又紧张又兴奋，感觉自己就像个超级英雄，在守护着变电站的正常运行。

等比赛结束后，我才松了一口气，哎呀妈呀，可算结束啦！
总之呢，参加变电站运行技能竞赛实操，那真的是一次特别的体验。

大家可得把每一个细节都做好，这样才能在竞赛中取得好成绩呀！加油吧，小伙伴们！希望你们也能在竞赛中大放异彩哟！哈哈！。

220KV值班员技能一、看图：1.讲解本站110KV线路断路器控制回路图。

2.讲解本站110KV隔离开关及其控制回路图。

3.讲解中央音响信号回路图。

4.讲解本站110KV线路保护装置面板布置图（适用于集成电路型，微机型装置）。

5.讲解本站主变保护装置面板布置图（适用于集成电路型，微机型装置）。

6.讲解本站110KV线路自动重合闸装置原理图。

7.讲解蓄电池组直流电源系统图。

8.讲解硅整流充电装置原理图。

9.讲解本站备用电源自动投入装置图回路图（BZT装置）。

10.讲解主变压器气体（瓦斯）保护。

11.讲解主变压器复合电压过流保护。

12.讲解主变压器差动保护回路。

13.讲解主变压器电流保护。

14.讲解主变压器冷却系统回路图。

15.讲解110KV线路保护配置及构成。

16.讲解110KV线路保护装置距离保护。

17.讲解110KV线路零序方向电流保护。

18.讲解故障录波器。

19.讲解故障录波器录波图。

20.讲解站用变压器保护回路图。

21.讲解110KV母差保护回路图（适用于固定连接的双母差动）。

22.讲解220KV母线差动保护回路图（适用于电流相位比较式母关差保护）。

23.讲解220KV断路器失灵保护回路图。

二、两票：1、写一张“220KV#1主变压器由运行状态转为停电检修状态”操作票。

2、审核一张“220KV南山变电站#1主变停电预试”工作票。

三、事故处理1、某变电站31主变重瓦斯保护动作，值班员应如何判断主变确有内部故障（1、2分项35分，3项30分）2、一变电站，其#1主变差动保护跳闸后，对设备进行外部检查的主要内容有哪些？（每小项20分）3、某220KV变电站，其变中侧开关101因故障跳闸，但事故音响不响，请找出音响不响的原因。

（1、2各35分3项30分）4、某站电有一电容器发生了故障，值班员在对其进行处理时应注意哪些安全事项？（1、2项35分，3项30分）5、某220KV变电站，用蓄电池作为其直流电源的直流母线，当电压超出其正常值时，应怎样处理（1、2项30分，3项40分）6、如果你在设备巡视时发现一断路器液压机构的高压油管突然向外喷油，你怎么做？（每小项25分）7、某站的操作机构为电磁操作机构运行人员在倒闸操作中发现合闸接触器保持接点打不开，应怎样处理？（1、2项30分，3项40分）8、一220KV站，在无任何倒闸操作，二次回路也无人工作的情况下，突然事故喇叭响，某开关跳闸，绿灯闪亮，检查无任何保护动作信号掉牌。

变电运行专业220kV技能竞赛复习提纲1.变电运行“两票三制”工作票，操作票制度，交接班制度，设备缺陷管理制度，设备巡视制度2.倒闸操作的概念进行电气设备状态间的转换3.正确填写倒闸操作票一、掌握变电站设备安装及接线情况，了解务电压等级设备具体接线情况；二、认识变电站系统接线图，会解读变电站系统运行方式；三、掌握具体设备操作性能情况：四、掌握设备倒闸操作基本原则。

4.倒闸操作流程书本p351,图形5.在电气设备上工作，保证安全的组织措施1工作票制度2工作许可制度3工作监护制度4工作间断、转移和终结制度6.在电气设备上工作，保证安全的技术措施停电验电接地悬挂标识牌和装设遮拦7.工作许可人的安全贲任一，会同工作负责人到现场再次检查所做的安全措施，对具体的设备指明实际的隔离措施，证明检修设备确无电压二，对工作负责人指明带电设备的位子和注意事项三，和工作负责人在工作票上分别确认、签名8.工作间断、转移和终结制度9.常用的防误操作装置10.防误装置应实现的功能11.调度命令（逐项操作指令、综合操作指令）12.事故处理的-•般流程一，系统发生故障时，变电站运行人员初步判断事故性质和停电范围后迅速向调度汇报故障发生时间、跳闸断路器、继电保护和自动装:置的动作情况及其故障后的状态、相关设备潮流变化情况、现场天气情况二，根据初步判断检查保护范围内的所有一次设备故障和异常现象及保护、自动装置信息，综合分析判断事故性质，做好相关记录，复归保护信号，把详细情况报告调度。

如果人身和设备受到威胁，应立即设法接触这种威胁，并在必要时停止设备的运行三，迅速隔离故障点并设法保持或回复设备的运行。

四，进行检查和实验，判明故障的性质、地点和范围五，除必要的应急处理外，事故处理的全过程应在调度的统一指挥下进行六，做好事故全过程的详细记荥，事故处理结束后编写现场事故报告13.升关小车的三个位宜和6个状态1、运行位置：断路器在合闸位置。

开关小车的上下触头均插入开关柜体内的静触头，并接触良好。

《220kV、500kV变电运维专业考试题库》一、简答题1、小电流接地系统发生单相接地时有哪些现象？答：小电流接地系统发生单相接地时的现象有：（1）监控系统发接地信号。

（2）如故障点系高电阻接地，则接地相电压降低，其他两相对地电压高于相电压；如系金属性接地，则接地相电压降到零，其他两相对地电压升为线电压。

（3）系统装有消弧线圈时，消弧线圈测控装置出现系统接地信息。

（4）三相电压表的指针不停摆动，这时是间歇性接地。

2、瓦斯保护动作跳闸时，应重点分析哪些因素？答：瓦斯保护动跳闸时，在未查明原因消除故障前不得将变压器投入运行，应重点分析以下因素后，做出综合判断：（1）是否呼吸不畅或排气未尽；（2）保护及直流等二次回路是否正常；（3）变压器外观有无明显反映故障性质的异常现象；（4）气体继电器屮积集气体量，是否可燃；（5）气体继电器中的气体和油中溶解气体的色谱分析结果；（6）必要的电气试验结果：（7）变压器其他继电保护装置动作情况。

3、变压器新安装或大修后，投入后轻瓦斯继电器动作频繁，试分析动作原因，如何处理？答：（1）轻瓦斯的动作原因：可能在投运前未将空气排除，当变压辭运行后，因温度上升, 形成油的对流，内部贮存的空气逐渐上升，空气压力造成轻瓦斯动作。

（2）处理方法：应收集气体并进行化验，密切注意变压器运行情况，如：温度变化，电流、电压数值及音响有何异常，如上述化验和观察未发现异常，故可将气体排除后继续运行。

4、变压器的压力释放阀在运维中有何规定？答：（1）变压器的压力释放阀接点宜作用于信号（2）定期检查压力释放阀的阀芯、阀盖是否有渗漏油等异常现象。

（3）定期检查释放阀微动开关的电气性能是否良好，连接是否可靠，避免误发信号。

（4）采用有效措施防潮防积水。

（5）结合变压器大修应做好压力释放阀的校验工作。

（6）释放阀的导向装置安装和朝向应正确，确保释放通道畅通。

(7)运行中的压力释放阀动作后，应将释放阀的机械电气信号手动复位。
