数字万用表的功能和使用方法数字万用表是一种常见的电子测试仪器，它可以测量电压、电流、电阻、电容等参数，是电子工程师和电子爱好者必备的工具之一。
本文将介绍数字万用表的功能和使用方法，希望能够帮助读者更好地了解和使用数字万用表。
一、数字万用表的功能数字万用表具有多种功能，可以测量不同种类的电学参数，包括以下几个方面：1. 电压测量数字万用表可以测量直流电压和交流电压，测量范围通常为0-1000V。
在测量电压时，需要将表笔分别连接到电路的正负极，注意不要连接反了，否则会损坏数字万用表。
2. 电流测量数字万用表可以测量直流电流和交流电流，测量范围通常为0-10A。
在测量电流时，需要将表笔与电路串联，注意不要接在电路的高压侧，否则会损坏数字万用表。
3. 电阻测量数字万用表可以测量电阻，测量范围通常为0-10MΩ。
在测量电阻时，需要将表笔分别连接到电路的两端，注意不要连接反了，否则会影响测量结果。
4. 电容测量数字万用表可以测量电容，测量范围通常为0-100μF。
在测量电容时，需要将表笔分别连接到电容的两端，注意不要连接反了，否则会影响测量结果。
5. 频率测量数字万用表可以测量信号的频率，测量范围通常为0-10MHz。
在测量频率时，需要将表笔分别连接到信号源的正负极，注意不要连接反了，否则会影响测量结果。
6. 温度测量一些高级数字万用表还可以测量温度，通常使用热电偶或热敏电阻传感器进行测量。
在测量温度时，需要将传感器连接到数字万用表的温度测量接口，注意不要接反了，否则会影响测量结果。
二、数字万用表的使用方法使用数字万用表需要注意以下几个方面：1. 选择合适的测量范围在使用数字万用表时，需要根据测量参数的范围选择合适的测量范围。
如果选择的范围过小，会导致测量不准确；如果选择的范围过大，会浪费数字万用表的分辨率。
2. 连接正确的表笔在连接表笔时，需要注意连接的正确性。
通常，红色表笔连接正极，黑色表笔连接负极。
如果连接反了，会导致测量不准确，甚至会损坏数字万用表。
数字式万用表的“峰值保持”功能概述数字式万用表是电子工程师和电子技术爱好者等工作和学习电子技术的必备工具。
在进行测量时，万用表的“峰值保持”（Peak Hold）功能对于一些特殊场合的测量非常有用。
什么是“峰值保持”？“峰值保持”是指万用表能够记录并保留电路中特定信号的峰值电压或电流，以便选取标志峰值的位置进行测量。
在测量高频电路或测量瞬态电压信号时，由于峰值电压只出现在短时间内，因而常规的测量会难以准确的测出峰值电压值，这时就需要使用“峰值保持”功能。
“峰值保持”功能的实现原理是通过使用电路中的电容，将信号峰值电压暂存在电容中以供后续读取。
如何使用“峰值保持”功能？在使用“峰值保持”功能时，首先需将万用表的测量档位调制正常的测量范围档位，如电压、电流、电阻、频率等。
然后将测试引针或夹口与电路的测量点相连，保持一段时间，以确保信号中出现最大峰值电压或电流的时间被记录在电容上。
等待一段时间后，再调制万用表的测量档位至“峰值保持”档位，这时屏幕上将显示记录的峰值电压或电流值，这就是此次测量的最大值。
若想进行下一次测量，需在再次测量前按一次“清零”键，将测量数据清零，避免对下次测量造成影响。
“峰值保持”功能的应用“峰值保持”功能的应用范围非常广泛，常见于电力系统的故障检测、电气设备的维护和检修、实验室测量等领域。
举个例子，假如我们需要在一个在生产线上的快速运动的传送带上测量传送带上物品的电压，如果用传统的测量方法，将很难测量到物品上最高的瞬间电压；但是如果使用数字式万用表的“峰值保持”功能，则可以记录下电路中电压的峰值，并输出最大的电压值，这样可以准确测量到物品的峰值电压。
此外，对于一些需要进行数据分析的实验场合，如研发一个新的电路、检测系统的响应时间等，多次实验记录峰值、平均值、最小值、最大值等数据，可以更好地分析数据，评估实验结果，找到问题所在，提高实验的精确度和可靠性。
结论“峰值保持”功能是数字式万用表上非常实用的一种测量功能，可以用于测量高频电路、测量瞬态电压信号等情况。
数字万用表的功能和使用方法数字万用表是一种常用的电子测试仪器，广泛应用于电子工程、电力、通讯、仪表等领域。
本文将介绍数字万用表的功能和使用方法，帮助读者更好地了解和使用这一实用工具。
一、数字万用表的功能数字万用表是一种多功能测试仪器，具有以下主要功能：1. 电压测试功能：数字万用表可以测量直流电压和交流电压。
在测量直流电压时，通常选择VDC档位，在测量交流电压时，则选择VAC档位。
2. 电流测试功能：数字万用表可以测量直流电流和交流电流。
在测量直流电流时，需要将被测电路与表头串联，通常选择ADC档位；在测量交流电流时，则需要选择ACC档位。
3. 电阻测试功能：数字万用表可以测量电阻值，通常选择欧姆档位。
在测量电阻时，需要将被测元件两端与表头相连，注意不要与电路中的电源相连。
4. 容量测试功能：数字万用表可以测量电容值，通常选择法拉档位。
在测量电容时，需要将被测电容与表头相连，注意不要与电路中的电源相连。
5. 频率测试功能：数字万用表可以测量电路中的频率，通常选择赫兹档位。
在测量频率时，需要将被测电路与表头串联。
6. 温度测试功能：数字万用表可以测量环境温度和物体表面温度。
在测量环境温度时，需要选择温度档位，并将表头放置在室内；在测量物体表面温度时，则需要选择温度探头，并将其贴在被测物体表面。
二、数字万用表的使用方法数字万用表的使用方法主要包括以下几个步骤：1. 接线：在使用数字万用表前，需要将其与被测电路正确连接。
通常情况下，需要将表头的红色测试笔连接到电路的正极，黑色测试笔连接到电路的负极。
2. 选择档位：根据被测电路的特性选择相应的档位。
在选择档位时，需要注意被测电路的电压、电流、电阻、容量、频率等参数，选择相应的档位以保证测量精度和安全性。
3. 测量数值：将数字万用表的测试笔与被测电路连接后，可以通过数字万用表的液晶屏幕读取测量数值。
在测量数值时，需要注意读数精度和单位，避免误差。
4. 关机：在使用数字万用表后，需要将其关机，以免浪费电池电量和影响使用寿命。

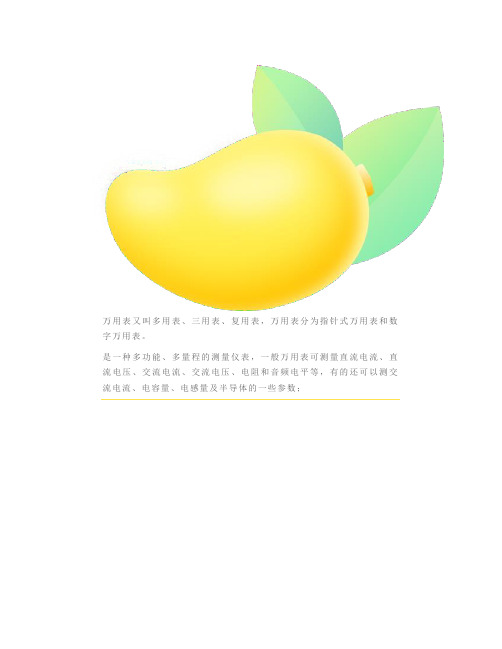

万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表。
是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数；1. 液晶显示器（显示仪表测量的数值）2. POWER电源开关：开启及关闭电源.3. B/L背光开关：开启背光灯，约10秒钟后自动关闭。
4. HOLD保持开关：按下此功能键，仪表当前所测值保持在液晶显示器上并出现”HOLD”符号，再次按下“HOLD”符号消失，退出保持功能状态；5. 火线识别指示灯。
6. 旋转开关：用于该表功能状态及量程；7. 小于2A电流测试插座；8. 公共地：测试附件正极插座；9. 20A电流测试插座；10. 电压、电阻及频率插座；（1）存在危险电压（2）操作者必须参阅说明书（3）接地DC直流电压检测AC交流电压检测DC直流电流检测AC交流电流检测电阻Ω检测二极管/通断检测电容C检测火线识别TEST检测（1）将黑色表笔插入“COM”插孔，红色表笔插入“VΩ”插孔（如图4所示）；（2）将量程开关转至相应的V 量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。
（如图5所示）（3）注意事项：如果事先对被测电压范围没有概念，应将量程开关转到最高的档位，然后根据显示值转至相应档位上；未测量时小电压档有残留数字，属正常现象不影响测试；如测量时高位显“1”，表明已超过单程范围，须将量程开关转至较高档位上；输入电压切勿超过1000V，如超过，则有损坏仪表电路的危险；当测量高电压电路时，注意避免触及高压电路。
（1）将黑表笔插入COM插孔，红表笔插入VΩ插孔；（如图6所示）（2）将量程开关转至相应的V~量程上，然后将测试表笔跨接在测电路上。
（如图7所示）（a）如果事先对被测电压范围没有概念，应将量程开关转到最高的档位，然后根据显示值转至相应档位上；（b）未测量时小电压档有残留数字，属正常现象不影响测试；如测量时高位显“1”，表明已超过量程范围，须将量程开关转至较高档位上；（c）输入电压切勿超过700Vrms，如超过则有损坏仪表电路的危险；（d）当测量高电压电路时，注意避免触及高压电路。
万用表的认识和使用总结一、什么是万用表万用表，又称多用表、便携式测试仪、测试仪表，是一种用于测量电流、电压和电阻等电学量的便携式电子测量仪器。
它通常由一个显示屏、一个旋钮选择器和一组插针组成，能够进行直流电和交流电的测量，方便检测电路中的问题和进行各种电学实验。
二、万用表的分类根据功能和用途的不同，万用表可以分为以下几类：1. 模拟万用表模拟万用表是最早出现的一种万用表，在显示方式上采用指针和刻度盘的形式。
它具有结构简单、价格低廉的特点，适用于一些对测量要求不高的场合。
2. 数字万用表数字万用表是目前应用最广泛的一种万用表，它使用液晶显示屏来显示测量结果，具有测量范围广、精度高、操作简单等优点。
数字万用表一般还具备自动量程切换、数据保持、峰值保持等功能。
3. 特殊功能万用表除了基本的电流、电压和电阻测量功能外，还有一些功能更为丰富的特殊功能万用表。
例如，带有温度测量功能的温度表，带有容量和电感测量功能的LCR表等。
这些特殊功能的万用表在某些特定的领域有着重要的应用价值。
三、万用表的使用方法使用万用表需要以下几个基本的步骤：1. 设置测量范围在测量之前，需要根据实际情况选择合适的测量范围。
如果选择的测量范围过小，可能导致过载而损坏万用表；如果选择的测量范围过大，可能会降低测量的精度。
2. 连接测量端子将万用表的探针与被测电路正确连接。
通常，红色的探针与正极连接，黑色的探针与负极连接。
3. 选择测量模式根据需要测量的电学量，选择合适的测量模式。
万用表通常提供直流电流、直流电压、交流电压和电阻等测量模式。
4. 读取测量结果读取显示屏上的测量结果。
对于模拟万用表，需要根据指针所指位置进行读数；对于数字万用表，直接读取数字显示即可。
四、万用表的注意事项在使用万用表的过程中，需要注意以下几点：1. 保护万用表万用表是一种精密仪器，使用时应注意避免碰撞和摔落，防止损坏。
在不使用时，应将万用表放在干燥、清洁的环境中，避免受到湿气和尘埃的影响。
数字万用表的功能和使用方法数字万用表是一种用于测量电路参数的电子设备，它可以测量电压、电流、电阻等电路参数，并能够进行一些其他的实用功能。
本文将介绍数字万用表的功能和使用方法，帮助读者更好地了解和使用这一设备。
一、数字万用表的功能数字万用表的功能非常丰富，主要包括以下几个方面：1. 电压测量数字万用表可以测量直流电压和交流电压，它可以帮助用户快速准确地测量电路中的电压，并可以自动判断电压的正负极性。
2. 电流测量数字万用表可以测量直流电流和交流电流，它可以帮助用户快速准确地测量电路中的电流，并可以自动判断电流的方向。
3. 电阻测量数字万用表可以测量电路中的电阻值，它可以帮助用户快速准确地测量电路中的电阻，并可以自动判断电阻的大小。
4. 电容测量数字万用表可以测量电路中的电容值，它可以帮助用户快速准确地测量电路中的电容，并可以自动判断电容的大小。
5. 频率测量数字万用表可以测量电路中的频率值，它可以帮助用户快速准确地测量电路中的频率，并可以自动判断频率的大小。
6. 温度测量数字万用表还可以测量电路中的温度值，它可以帮助用户快速准确地测量电路中的温度，并可以自动判断温度的单位。
7. 连续测试数字万用表可以进行连续测试，即在测量一个参数后，可以直接测量下一个参数，不需要重新设置。
8. 自动关机数字万用表还具有自动关机功能，如果用户长时间不使用设备，设备会自动关闭以节省电量。
二、数字万用表的使用方法数字万用表的使用方法相对简单，但需要注意一些细节。
以下是数字万用表的基本使用方法：1. 选择功能首先需要选择数字万用表要测量的功能，如电压、电流、电阻等。
通常在数字万用表上会有一个旋钮，可以通过旋钮来选择不同的测量功能。
2. 连接测试引线接下来需要将测试引线插入数字万用表的测量插孔中，通常在数字万用表上会有不同颜色的插孔，需要将测试引线插入对应的插孔中。
3. 连接电路将测试引线连接到电路中需要测量的位置，通常需要将红色测试引线连接到电路中的正极，将黑色测试引线连接到电路中的负极。
指针式万用表的功能介绍指针式万用表啊，那可像是电气领域里的一个老顽童。
它肚子里装着好多秘密，功能多得就像哆啦A梦的口袋。
这万用表首先是个电压侦探。
你看，当你把它的表笔往电路上一搭，就像是派出了两个小间谍，在电路里探寻电压的秘密。
它能测量交流电压和直流电压，那指针就像个小尾巴，电压多大它就摇到对应的位置。
如果把电压比作是水流的压力，这万用表就是测量水压的小能手，不管是大河（高电压）还是小溪（低电压）的压力，它都能给你探个明白。
说到电流测量，万用表又变身成电流的捕手。
电流就像一群调皮的小精灵在电路里跑来跑去，万用表就像一个神奇的笼子，能把这些小精灵的数量（电流大小）给你显示出来。
指针摆动的时候，就像是在跳舞，根据电流的大小跳出不同的舞步。
电阻测量更是有趣。
电阻就像电路里的小阻碍，万用表像是一个透视眼，一下子就能看穿这个阻碍有多大。
它那指针晃悠晃悠的，就像一个喝醉了酒的小老头，摇摇晃晃地停在代表电阻大小的刻度上。
如果电阻是道路上的石头，万用表就能告诉你这石头有多大，会不会挡住电流这个小车子的路。
它还能检测二极管呢。
二极管就像电路里的单向小阀门，万用表就像一个严厉的检查官。
它往二极管上一戳，就能知道这个小阀门是不是正常工作，是正向畅通无阻还是反向牢牢关闭，就像检查官能一眼看出大门是不是该开该关一样。
这万用表的量程切换，就像是在给它换不同的魔法帽子。
不同的量程能应对不同大小的电压、电流、电阻等，就像不同的魔法帽子有不同的魔力，能适应不同的魔法任务。
而且它不需要什么复杂的高科技充电设备，就像一个质朴的老工匠，只靠几块电池就能活蹦乱跳地工作。
在一些老的电子设备维修中，指针式万用表更是像一位德高望重的老师傅。
那些复杂的电路问题，在它的指针摆动下就像迷雾被吹散一样，问题渐渐清晰。
它虽然没有那些数字万用表那么炫酷的外表和精确到小数点后好多位的读数，但它就像一个有故事的老朋友，带着一种古朴的魅力，用自己独特的方式在电气世界里散发着光和热。
万用表的功能一、引言万用表是电子工程领域中常用的精密测量仪器，它可以测量电压、电流和电阻等电学量，也可以测试电容、电感和频率等其他电路参数。
万用表在电子设备的维修、电路的调试、电路板的测试等方面起着至关重要的作用。
二、电压测量功能2.1 直流电压测量万用表可以测量电路中的直流电压。
它通过测量电路两点间的电势差来确定电压值。
万用表中的正负极端插头通过与被测电路相连接，可以准确地测量电路中的直流电压。
直流电压通常用直流电压量程表达，万用表提供多个量程来适应不同的测量需求。
2.2 交流电压测量除了直流电压，万用表还可以测量交流电压。
通过选择交流电压测量模式，万用表可以显示电路中的交流电压幅值。
在特定的交流电压量程内，可以准确测量波形复杂的交流电压信号。
三、电流测量功能3.1 直流电流测量万用表还可以测量直流电路中的电流。
通过将测量引线与电路中的电流路径相连，万用表可以通过电压降测量来确定电流大小。
直流电流通常用直流电流量程表达，万用表提供多个量程来适应不同的测量需求。
3.2 交流电流测量除了直流电流，万用表还可以测量交流电路中的电流。
通过选择交流电流测量模式，万用表可以显示电路中的交流电流有效值。
在特定的交流电流量程内，可以准确测量波形复杂的交流电流信号。
四、电阻测量功能万用表可以测量电路中的电阻值，帮助判断电路中的连通性及元器件的工作状态。
万用表通过在待测电阻两端施加测量电压，然后测量电阻上的电流，从而计算出电阻值。
五、其他功能5.1 电容测量万用表可以通过交流信号的响应特性来测量电容的值。
它会对被测电容充电或放电，然后测量充电或放电过程的时间，根据电容充放电的时间常数来计算电容值。
5.2 电感测量万用表也可以测量电路中的电感值。
通过激励电路中的电流，然后测量引起的电压变化，从而计算出电感的大小。
5.3 频率测量万用表还可以用于测量电路中的频率。
它会通过计数信号周期的数量来确定频率值。
频率测量范围通常很广，可以适应大多数电子设备的频率测量需求。
人为因素。
如下两方面需要引起维修人员的注意：①由于万用表的精度、分辨率不够，如果仅凭估测判断，往往导致人为误差。
②由于各种万用表测试方法不同，在不同信号测试中万用表都会有自身带来的仪器误差，因此维修人员在使用万用表时要尽量使用精度级别高的仪表，同时严格按照操作流程测试，以最大程度地减小误差。
万用表的功能没有被充分挖掘
万用表的一些功能在维修中应用较少，或其功能尚未被用户充分发挥出来。
1．电流测试功能没有得到重视
长时间以来，电流测试功能在维修中一直被忽视，随着越来越多新的技术装备在汽车上的出现，有时候如果不进行电流测试，就无法进行有效诊断。
对于一些难以判定的漏电情况如：①蓄电池极板短路或氧化脱落导致自放电而亏电。
②电子元器件搭铁造成漏电，如电路中的某条线绝缘层老化或脱落导致与其他金属部分接触。
在这些情况下，万用表的电流测试功能就可以派上用场。
（1）漏电测试的方法
进行漏电测试时，需要使用万用表，具体方法如下：关闭车上所有用电设备，取下点火钥匙，使用汽车万用表的附件电流钳，如流过仪表的电流在10～30 mA，说明汽车没有漏电。
反之如果显示过大，则视为有车身漏电故障存在。
需要注意的是，有些系统在关闭点火开关15 min 内，还要吸收不少电源，因此如果电流测出在50 mA之上，应在15 min后再测试。
如果此时依然在50 mA以上，则说明确有放电现象，需要进一步进行诊断。
在确认车身有漏电的情况下，保持电流钳一直钳住蓄电池负极，可以一边逐个拿去熔丝，一边观察仪表电流数值的变化。
如去掉某个熔丝后，仪表显示数字没有变化，说明漏电不是发生在该电路中。
如果数字钳型电流表显示数值恢复到正常10～30 mA（有些车的正常数值在50 mA以下，具体数值与车型有关），说明漏电现象消除，即表明此熔丝控制回路有漏电、搭铁或短路问题存在。
（2）快速诊断用电设备
利用电流测试功能，还可以快速诊断检测车上的很多用电设备，如大灯、音响、油泵继电器、电动门窗的电机以及发电机等电器装置不工作的原因。
比如对于电动燃油泵的检测，如果工
作电流I=4.5 A，油泵工作正常，如果有断油现象发生，则是由于电路连接不良造成；如果工作电流I＜4.5 A，说明电路中有电阻存在或连接不良，或油箱太脏，杂质堵塞进油滤网后油泵吸不到油，形成空载电流；如果工作电流I＞4.5 A，说明燃油滤清器可能已经堵塞或部分堵塞，造成油泵负载增加。
这种情况下极易发生油泵误判，检测中应加以注意。
2．电压降测试方法极少被采用
对维修技术人员来说，用万用表检测电压来诊断故障，是再平常不过的事情，但是根据电压降来诊断故障则并不多见。
巧用电压降测试法诊断故障，可以在很多时候起到不可替代的诊断作用。
实验证明,在所有电路中，电压损失最大为电源电压的3%，那么在应用12 V电源的汽车上最大电压降应为0.36 V，在电路中如果电压降超过0.4 V，可视为电路异常，即有高电阻存在。
（1）电压降测试法相比其他方法的优势
电压降测试法最常用的就是对起动线路和充电线路进行测量,对于这些线路的检查，如果采用维修人员常见的电阻检测的方法，具有一定的局限性，它不能发现已经存在的故障隐患。
比如对于那种“藕断丝连”的导线，如果用万用表的电阻挡测量导线的电阻，不会表现出阻值增加，看似没有问题的测量结果会让技术人员难以直接发现真实状况。
如果利用电压降测试法，在起动发动机时对不同部位进行电压测试，则能准确快捷地找到线路中的故障。
（2）电压降测试故障实例
一辆长安小客车曾经连续更换了6根离合器接线，每次更换几天后便感到离合器踏板逐渐沉重。
仔细观察更换下来的几根离合线，发现线管外皮与线管内套塑料部分的某些部位有着不同程度的变形，而在线管与线芯相接触的某些部位，还有严重的拉伤痕迹。
通过分析认为，此拉伤并非正常机械磨损，而是受了外在的某种因素造成的。
用电压表负表笔连接蓄电池负极，用正表笔连接发动机壳体，测量其负极侧电压降，当起动发动机时电压表显示0.42 V 电压降。
经过检查搭铁线各处接点发现，固定在变速器壳体吊架上的搭铁线螺母松动，使发动机与车架蓄电池搭铁不良。
当紧固好松动的螺母后，再次起动发动机，测试电压降，此时起动机强劲有力，电压表显示只有0.2 V的电压降。
此车因发动机与车架之间接触不良，在起动时因负极线路接触不良，电流为流回蓄电池负极，不得不寻找返回路线，而离合拉线在此时充当了发动机与车身之间的第二导体，变成带有一定阻值的导体，因自身发热，对拉线表面及内部拉线造成不同程度的烧伤，导致离合线异常损坏。
3．其他未被充分利用的功能
除了电流测试功能和电压降测试法，万用表在维修中还有很多功能没有被充分利用，主要如下。
（1）频率测试
只要传感器能产生频率信号，它就可以用万用表进行频率测试。
如进气压力传感器和爆震传感器等。
充分利用万用表的频率测试功能，可以测试频率信号传感器的工作状态并判断传感器性能好坏。
（2）占空比的测试
占空比是一个信号工作时间与总时间的百分比数值。
对采用占空比控制方式的怠速控制阀等部件用万用表进行占空比测试，可以确定怠速控制阀不动作、动作不良以及动作不准确等情况。
（3）闭合角的测量
进行闭合角的测量可以发现点火不良的相关原因如分电器触点间距和分电器机械磨损等。
方法如下：①将黑表笔插入COM插孔，红表笔插入闭合角相应插孔。
②根据所测发动机缸数，将功能开关置于所需“DWELL”量程上。
③将黑表笔搭铁或接蓄电池负极，红表笔接分电器低压接线柱或点火线圈负极。
④起动发动机，即可读得闭合角。
（4）特色功能要善加利用
某些汽车万用表具有一些特色功能，比如有的万用表带有模拟转换模块(简称转换模块)，具备传感器信号模拟和驱动执行器的功能，如果这些功能运用得当，则可以大大提高效率。
万用表在维修中还能发挥很多其他的作用，还有很多有待在实践中去挖掘。
只有在修理工作中不断的拓展并采用新的应用方式，才会使维修效率提高。
