第二章 电路的基础知识与万用表使用

第二章电路的基础知识与基本测量2.1电路与电路图填空题1．电路是指 所经过的路径。

最简单的电路是由 、 、 和 组成。

2.画出以下各电气设备的图形符号（1）电灯 ，（2）接地 ，（3）电阻3.电路通常有________、________和________三种状态。

电路中不允许短路。

电流，电源、负载、导线、控制和保护装置通路、断路、短路选择题1、电源在电路中的作用是（ ）。

A 、将电能转化为其它形式的能B 、为电路提供保护C 、形成电流的通路D 、为电路提供能量D2、电路中安装熔断器，主要是为了（ ）。

A 、短路保护B 、漏电保护C 、过载保护D 、以上都是A判断题1、 电路在开路状态下，负载可能会损坏。

（ ）2、 负载是提供电能的装置。

（ ）××2.2电流及其测量填空题1．习惯上规定 电荷移动的方向为电流的方向。

的大小用电流强度来表示，其定义是单位时间内通过某一横截面的电荷量，电流强度的公式为I= 。

电流的单位是 。

2．1min 内通过导体的电量是12c ，流过导体的电流是 A ，若导体两端电压是8v ，该导体的电阻为 Ω。

3. _____________是一种测量交流电流的专用仪表，其最大特点是可以在不断开线路的情况下测量电路的电流。

正，电流；tq ，A0.2，40钳形电流表选择题1、一般家用电器的工作电流为（）A、100AB、0.3~0.6AC、2µAD、0.01 mA2、以A作单位的物理量是（）A、电量B、电场强度C、电流D、电压3、电流的基本单位是（）。

A、安秒B、安培C、库仑D、瓦特4．如图所示，直流电流表接线图，正确的是（）。

BCBC判断题1、电流是由电荷有规则的定向移动形成的。

（）2、电流超过额定电流或低于额定电流，用电器具都不能正常工作。

（）3、导体中电流的方向与电子流的方向一致。

（）√√×2.3电压及其测量填空题1．单位换算：150Ω= KΩ 150mA= A , 0.008v= mV2、电路中任意两点间的电压等于之差即UAB= 。

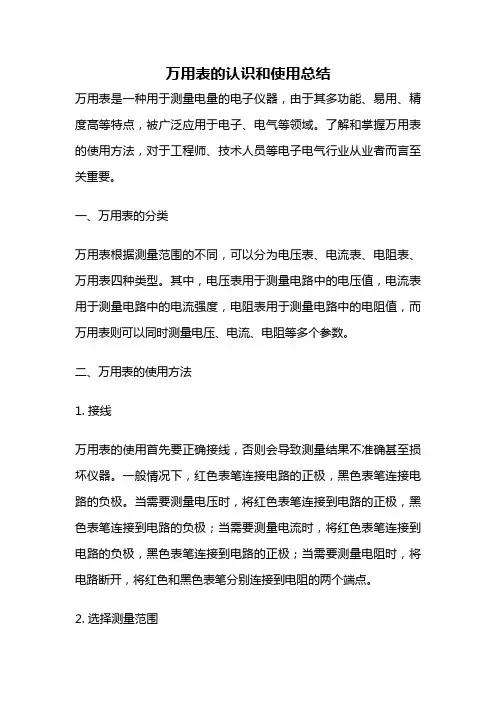

万用表的认识和使用总结万用表是一种用于测量电量的电子仪器，由于其多功能、易用、精度高等特点，被广泛应用于电子、电气等领域。

了解和掌握万用表的使用方法，对于工程师、技术人员等电子电气行业从业者而言至关重要。

一、万用表的分类万用表根据测量范围的不同，可以分为电压表、电流表、电阻表、万用表四种类型。

其中，电压表用于测量电路中的电压值，电流表用于测量电路中的电流强度，电阻表用于测量电路中的电阻值，而万用表则可以同时测量电压、电流、电阻等多个参数。

二、万用表的使用方法1. 接线万用表的使用首先要正确接线，否则会导致测量结果不准确甚至损坏仪器。

一般情况下，红色表笔连接电路的正极，黑色表笔连接电路的负极。

当需要测量电压时，将红色表笔连接到电路的正极，黑色表笔连接到电路的负极；当需要测量电流时，将红色表笔连接到电路的负极，黑色表笔连接到电路的正极；当需要测量电阻时，将电路断开，将红色和黑色表笔分别连接到电阻的两个端点。

2. 选择测量范围万用表具有不同的测量范围，使用前需要根据需要选择合适的测量范围。

如果选择的范围过小，可能导致测量值不准确，而选择的范围过大则会浪费仪器的精度。

3. 测量在接线和选择测量范围完成后，即可进行测量。

对于电压测量，将红色表笔连接到正极，黑色表笔连接到负极，读取显示屏上的电压值即可；对于电流测量，将红色表笔连接到负极，黑色表笔连接到正极，读取显示屏上的电流值即可；对于电阻测量，将电路断开，将红色和黑色表笔分别连接到电阻的两个端点，读取显示屏上的电阻值即可。

三、注意事项1. 使用前应检查万用表的状态，确保仪器无损坏。

2. 使用时应按照正确的接线方法，并选择合适的测量范围。

3. 测量时应注意电路的安全，避免发生电击事故。

4. 测量时应注意万用表的精度，避免选择过大或过小的测量范围。

5. 使用后应及时关闭电源，避免浪费电量和损坏仪器。

万用表是电子电气行业从业者必备的测量仪器之一，正确使用万用表可以提高工作效率、减少测量误差，同时也能保证电路的安全。

万用表的使用方法及原理万用表是一种用于测量电压、电流、电阻和其他电学参数的常用仪器。

它的使用简便、功能全面，被广泛应用于电子、电工、通信等领域。

本文将介绍万用表的使用方法及原理，并提供一些实际操作的案例。

一、万用表的基本结构万用表主要由显示屏、旋钮、插头、测量接口和电路板组成。

显示屏用于显示测量结果，旋钮用于选择测量模式和量程，插头用于与被测电路连接，测量接口用于选择不同的测量参数，电路板包含了万用表的测量电路。

二、万用表的使用方法1.连接电路：首先，将黑色的电缆插头连接到COM插口上，红色的电缆插头连接到VΩmA插口上。

然后，将插头连接到被测电路上，保证电路处于断电状态。

2.选择测量模式和量程：根据需要选择相应的测量模式，比如电压、电流或电阻。

然后，通过旋钮选择适当的量程，避免超出万用表的测量范围。

3.读取测量结果：打开电路开关，观察显示屏上的数值。

如果需要测量交流电压或电流，可以在选择模式和量程后按下合适的功能按钮进行设置。

4.操作技巧：在测量电压时，要注意将电压表笔与电路的正负极正确连接；在测量电流时，将电流表笔接入电路的串联或并联位置；在测量电阻时，要保持被测电路断电。

三、万用表的工作原理万用表的基本原理是利用电流、电压和电阻之间的关系进行测量。

电流测量基于欧姆定律，即I=V/R，通过测量被测电路上的电压和已知电阻上的电压，计算得到电流值。

电压测量则是通过电路的串联或并联方式，将电压表笔连接到被测电路，并借助电流的作用测量电压值。

电阻测量利用电流和电压的关系，通过测量电流和电压的比例计算得到电阻值。

四、实际案例1.测量电池电压：将红色电缆插头与电池的正极连接，黑色电缆插头与电池的负极连接。

选择电压测量模式，并设置适当的量程。

打开电池开关，读取显示屏上的电压数值。

2.测量电路中的电流：将红色电缆插头与电路的正极连接，黑色电缆插头与电路的负极连接。

选择电流测量模式，并设置适当的量程。

打开电路开关，读取显示屏上的电流数值。

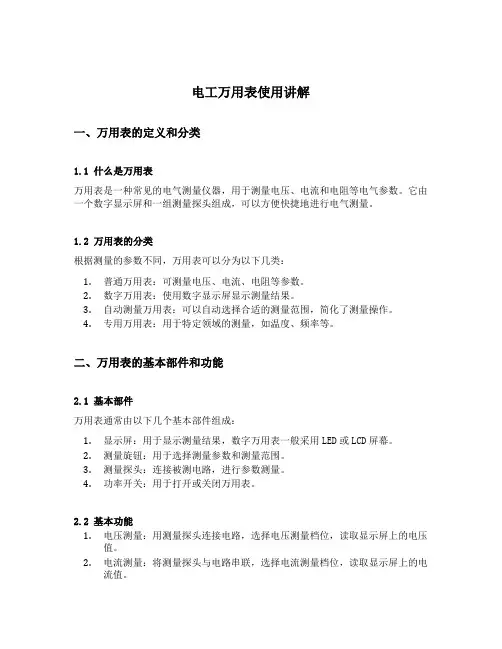

电工万用表使用讲解一、万用表的定义和分类1.1 什么是万用表万用表是一种常见的电气测量仪器，用于测量电压、电流和电阻等电气参数。

它由一个数字显示屏和一组测量探头组成，可以方便快捷地进行电气测量。

1.2 万用表的分类根据测量的参数不同，万用表可以分为以下几类：1.普通万用表：可测量电压、电流、电阻等参数。

2.数字万用表：使用数字显示屏显示测量结果。

3.自动测量万用表：可以自动选择合适的测量范围，简化了测量操作。

4.专用万用表：用于特定领域的测量，如温度、频率等。

二、万用表的基本部件和功能2.1 基本部件万用表通常由以下几个基本部件组成：1.显示屏：用于显示测量结果，数字万用表一般采用LED或LCD屏幕。

2.测量旋钮：用于选择测量参数和测量范围。

3.测量探头：连接被测电路，进行参数测量。

4.功率开关：用于打开或关闭万用表。

2.2 基本功能1.电压测量：用测量探头连接电路，选择电压测量档位，读取显示屏上的电压值。

2.电流测量：将测量探头与电路串联，选择电流测量档位，读取显示屏上的电流值。

3.电阻测量：将测量探头接触到电阻上，选择电阻测量档位，读取显示屏上的电阻值。

4.连续性测试：用于判断电路是否通路，一般用于检测电路中的断路或短路问题。

5.二极管测试：可以测试二极管的正向电压、反向电压和导通状态。

三、使用万用表的步骤3.1 准备工作1.确保万用表电池电量充足。

2.确定测量参数和测量范围。

3.将测量探头插入正确的测量插孔。

3.2 测量操作1.选择测量参数：根据需测量的物理量，转动测量旋钮选择对应的测量参数。

2.设置测量范围：根据被测电路的电压、电流或电阻范围，选择合适的测量量程。

3.连接测量探头：将测量探头分别连接到被测电路的相应位置。

4.进行测量：根据所选择的参数和范围，读取并记录显示屏上的测量值。

5.关闭万用表：测量完成后，关闭功率开关，将测量探头从被测电路中拔出。

四、使用万用表的注意事项4.1 安全使用1.在测量高电压或高电流时，务必确保万用表的测量范围能够覆盖被测电路的参数，以免损坏万用表。

课件•万用表概述•万用表基本功能•万用表使用方法•万用表在电子实验中的应用目•万用表在日常生活中的应用•万用表选购、使用注意事项及维护保养录万用表概述定义与作用定义作用发展历程及现状发展历程现状目前，万用表已经实现了数字化、智能化，具有高精度、高稳定性、多功能等特点，成为电子测量领域不可或缺的工具。

常见类型与特点指针式万用表以表头为核心部件，通过指针偏转来显示测量结果，具有直观、简单的特点。

数字式万用表采用数字化技术，通过液晶显示屏显示测量结果，具有高精度、高稳定性、易读性好的特点。

智能万用表集成了微处理器和多种传感器，具有自动量程、数据保持、相对测量等智能功能，大大提高了测量的便捷性和准确性。

万用表基本功能直流电压测量交流电压测量直流电流测量选择适当的量程，断开被测电路，将万用表串联在电路中。

红表笔接入“mA”或“A”插孔，黑表笔接入“COM”插孔。

交流电流测量选择适当的量程，断开被测电路，将万用表串联在电路中。

注意交流电流的极性会不断变化，因此无需区分正负极。

确保被测电阻不带电，否则会影响测量结果并可能损坏万用表。

根据被测电阻的大小选择合适的量程，以获得更准确的测量结果。

选择适当的量程，将红表笔接入“VΩ”插孔，黑表笔接入“COM”插孔。

其他功能01020304通断测试电容测量频率测量温度测量万用表使用方法检查万用表准备测试导线熟悉万用表面板030201准备工作连接电路断开电源连接测试导线检查连接选择合适档位选择电流档位选择电压档位根据待测电路的电流大小，选择合适的电流档位。

同样，如果不确定电流大小，可以选择最大电流档位进行测量。

选择电阻档位读取数据观察显示屏01记录数据02注意单位03万用表在电子实验中的应用验证欧姆定律使用电阻、电源和导线搭建一个简单的电路，用于验证欧姆定律。

使用万用表的电阻档测量电路中的电阻值，并记录数据。

通过更换不同阻值的电阻，重复测量并记录数据。

根据欧姆定律公式R=U/I，分析实验数据并得出结论。

万用表的使用和基本电路连接实验原理示例第一篇：《万用表的使用和基本电路连接实验原理》万用表就像是一个电路世界里的多面手，它能帮我们探测电路中的各种秘密。

那它到底是怎么做到的呢？这就和它内部的一些巧妙设计以及电路原理息息相关啦。

先说说万用表测量电压的原理吧。

想象一下电路里的电压就像水管里的水压。

电压是推动电流流动的“力量”。

万用表在测量电压的时候，就像是一个超级敏感的水压探测器。

它内部有一个非常大的电阻，当把万用表并联到要测量电压的电路部分时，根据欧姆定律（这个欧姆定律就像一个电路里的魔法规则，电流等于电压除以电阻，也就是I = V / R），因为万用表的电阻很大，所以它不会让太多电流从它这儿溜走，这样就不会对原来的电路造成太大干扰。

它通过检测通过自身的那一点点电流，再根据内部的计算（这个计算就像一个小算盘在心里悄悄打着），就能得出电路两点之间的电压啦。

再讲讲测量电流的原理。

这时候万用表就像一个在电路河流里放置的一个小水坝上的流量计数器。

我们得把万用表串联到电路里，就像水坝要建在河流中间一样。

电流就像水流，要经过万用表这个小水坝。

万用表内部有一个非常小的电阻，这样当电流通过时，根据欧姆定律，在这个小电阻两端就会产生一个和电流大小相关的电压（就像水坝两边因为水流而产生的水位差），然后万用表通过检测这个电压，就能算出电流的大小啦。

还有测量电阻呢，这就有点像我们去衡量一段绳子的长度。

万用表内部有一个电源（就像我们自己拿着一把小尺子去量东西，这个电源就是我们测量电阻的小工具），当把万用表的表笔连接到要测量的电阻两端时，万用表会提供一个已知的电压，然后根据欧姆定律算出通过这个电阻的电流，再反过来算出电阻的大小。

那基本电路连接的实验原理呢？其实就像是搭积木。

我们把各种电子元件，像电阻、电容、电感这些看作是不同形状的积木块。

电路连接就是把这些积木按照一定的规则组合起来。

比如说，在串联电路里，就像把一串珠子串起来一样，电流只有一条路可以走。
