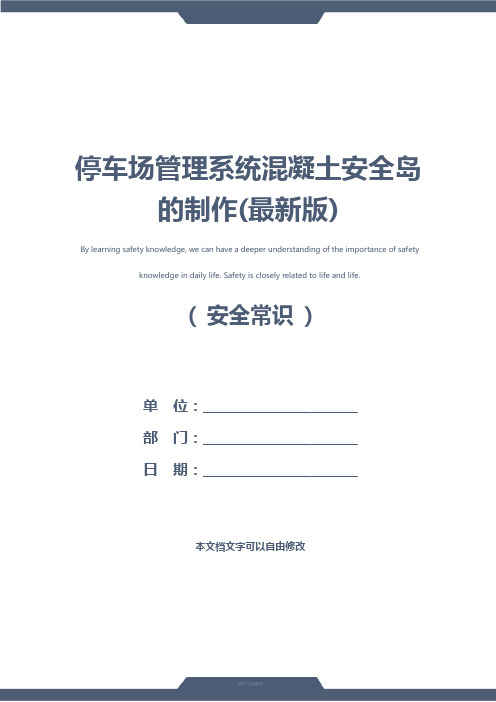

交通安全常识：停车场管理系统混凝土安全岛的制作

停车场管理系统混凝土安全岛的制作(最新版)
By learning safety knowledge, we can have a deeper understanding of the importance of safety knowledge in daily life. Safety is closely related to life and life.
( 安全常识)
单位：_______________________
部门：_______________________
日期：_______________________
本文档文字可以自由修改
停车场管理系统混凝土安全岛的制作(最新
版)
停车场管理系统的安全岛相当于建筑房屋的地基，不仅可以承载设备工作时的应力（尤其道闸的应力可达几百公斤），而且可以保护设备和线路，同时规范车辆进出的车道，使工程外观更专业。

因此安全岛的制作会直接影响系统的性能。

制作安全岛按以下步骤进行：
（1）按图纸规画安全岛的形状线条。

（2）如果现场地面是松软的泥土，须将地面挖深50公分，并用混凝土浇注。

（3）用木板沿安全岛形状线条围起一个高15公分的框架。

（4）用水泥、石子、沙子比例为1：1：1的混凝土浇注用木板围起的安全岛框架，浇注完后找出水平面。

至少一个星期后，
等待混凝土完全凝固干燥后，用高标号水泥抹平安全岛表面。

（5）在安全岛侧面刷黄黑30公分相间的路标漆，等干燥后，安全岛就制作完成了。

可在本位置填写公司名或地址
YOU CAN FILL IN THE COMPANY NAME OR ADDRESS IN THIS POSITION。

安全岛施工方案安全岛施工方案一、施工目标安全岛的建设旨在提高道路交通的安全性，为行人提供安全过马路的空间，减少交通事故的发生。

二、施工内容1. 确定安全岛的位置：安全岛应设置在交通流量较大的路段上，在离人行横道30米-50米处，使行人在安全岛上可以有足够的时间安全过马路。

2. 安全岛的形状和尺寸：安全岛的形状应为长方形，尺寸为2米宽、4米长、0.2米高，以确保行人可以在上面站立并容纳一定数量的行人。

3. 安全岛的材料：安全岛可以使用混凝土或高强度塑料材料进行建造，保证其稳定性和耐久性。

4. 安全岛的标志标线：在安全岛上应标明白天可见的标志，如施工区域提示牌、安全岛提示牌等。

同时还应在岛的周围设置明显的施工区域标志，以提醒驾驶员注意。

5. 安全岛的亮化工程：为了提高夜间的可见性，安全岛应设有适当的照明设施，如太阳能灯等。

三、施工步骤1. 清理现场：将安全岛所在路段的车辆进行移动，确保施工区域空旷。

2. 建设安全岛：根据设计方案，使用混凝土或高强度塑料材料建设安全岛。

3. 标线绘制：在安全岛上进行标线绘制，标明安全岛的位置和形状，提醒行人和驾驶员注意。

4. 安装照明设施：在安全岛上安装照明设施，确保夜间行人的可见性。

5. 完工验收：对安全岛进行验收，确保建设质量符合相关标准。

四、施工安全1. 施工现场设置明显的安全警示标志，提醒行人和驾驶员注意施工区域。

2. 施工人员必须具备相关安全知识和技能，佩戴好安全帽、反光背心等个人防护装备。

3. 善于协调交通，确保施工期间道路交通的通畅和安全。

4. 在施工现场设置临时围挡，防止行人进入施工区域，保障施工安全。

五、预期效果1. 提高道路交通的安全性，减少交通事故的发生。

2. 为行人提供安全过马路的空间，提高行人的通行效率。

3. 提醒驾驶员注意行人过马路的安全，遵守交通规则。

4. 提高夜间行人的可见性，减少夜间交通事故的发生。

总之，安全岛的建设是为了提高道路交通的安全性，为行人提供安全过马路的空间，减少交通事故的发生。

停车场管理系统施工方案(一)停车场管理系统的施工1.1切割并制作地感线圈车辆检测器的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。

制作地感线圈前要考虑以下几点：1、周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。

2、周围1米范围内不能有超过220V的供电线路。

3、制作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。

1.2切割地感线圈槽按照图纸在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求：停车场中地感线圈大小一般为1.8米宽、1.2米长左右转角处切割10公分_10公分的倒角，防止坚硬的混凝土直角割伤线圈。

槽的深度为4公分，线圈槽宽度为0.5公分，线圈引线槽的宽度为1公分，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。

切割完毕的槽内不能有杂物，尤其不能有硬物，要先用水冲洗干净，然后烘干。

地感线圈的引线槽要切割至安XX的范围内，避免引线裸露在路面。

1.3埋设地感线圈线圈槽切割好并清洗干燥后，要及时埋设线圈，防止杂物掉入槽内。

按如下步骤制作地感线圈：1.最好在清洁的线圈及引线槽底部铺一层0.5公分厚的细沙，防止天长日久槽底坚硬的棱角割伤电线。

2.选择合适的线圈线，要求：线径大于0.5mm2的单根软铜线，外皮耐磨、耐高温，防水，如选择消防电线。

3.在线圈槽中按顺时针方向放入46匝（圈）电线，线圈面积越大，匝（圈）数越少。

放入槽中的电线应松弛，不能有应力，而且要一匝一匝地压紧至槽底。

4.线圈的引出线按顺时针方向双绞放入引线槽中，在安XX端出线时留1.5米长的线头。

5.线圈及引线在槽中压实后，最好上铺一层0.5公分厚的细沙，可防止线圈外皮被高温熔化。

6.用熔化的硬质沥青或环氧树脂浇注已放入电线的线圈及引线槽。

冷却凝固后槽中的浇注面会下陷，继续浇注，这样反复几次，直至冷却凝固后槽的浇注表面与路面平齐。

一进一出出口收费的设备在一起且中间要放收费岗亭，我们可以将安全岛做成长 5.5米，宽1.3米，高0.15米的长方体，为了美观，我们可以将岛的两头做成弧行的，如图所示：
摄像机
射灯岗亭出口控制机道闸入
口读卡机道
闸摄像机射
灯在浇灌安全岛之前要先将走线的管进行预埋。

预埋线管要按布线的要求用镀锌管或是
PVC 管。

1.单进的安全岛：我们可将安全岛做成长
4.3，宽0.5-0.6米，高0.15米长方体，两端可做成圆弧状。

有时为节省工时和成本，可将安全岛做成三个
60*60 *15CM 的长方体.如图所示：
3.斜坡上的安全岛：在斜坡上做安全岛要做成几个台阶式的，对安放设备的地方做成60*60
的台阶，但安全岛上表面一定要水平，若有岗亭，则需将安装岗亭的地方做成水平。

如
图所示：。

一、安全岛的制作安全岛不但就是固定设备的基础,同事也就是起到保护设备的作用。

安全岛一般就是采用混凝土浇灌而成的。

根据现场的实际情况与设备的安装位置来确定安全到的尺寸。

我们列举几个例子来说明安全岛的制作:1）一进一出出口收费的设备在一起且中间要放收费岗亭,我们可以将安全岛做成长5.5米,宽1.3米,高0.15米的长方体,为了美观,我们可以将岛的两头做成弧形的,如图所示:2）在浇灌安全岛之前要先将走线的管进行预埋。

预埋线管要按布线的要求用镀锌管或PVC管。

3）单进的安全岛:我们可将安全岛做成长4、、3米,宽0、5-0.6米,高0.15米长方体,两端可做成圆弧状。

有时为节省工时与成本,可将安全岛做成三个60*60*15CM的长方体,如图所示“4）斜坡上的安全岛:在斜坡上做安全岛要做成几个台阶式的,对安放设备的地方做成60*60CM的台阶,但安全岛上表面一定要水平,若有岗亭,则需将安装岗亭的地方做成水平,如图所示:二、地线安装在进行地线预埋时,可以将地线埋在安全岛下面。

埋入地下部分(一定就是埋在泥土里,这样才可以保证接地的良好)可以就是Ф20mm的圆钢或就是40mm*40mm的角钢,引出线使用4、0平方的铁线。

地线阻值不得大于4Ω,可用地线摇表(地阻仪)进行测量。

三、设备安装1.安装步骤1、1确定安装位置,在安装基础(安全岛)上标注好设备的安装空位;1、2根据设备的安装孔的尺寸,选择合适的冲击钻头;1、3在标注好的位置打孔;1、4将拉爆螺丝打入孔内并拧紧使之不晃动,而后将螺母与垫片取下;1、5放上设备,对其安装螺丝;1、6放上垫片禁锢螺帽即可。

2.安装标准安装的设备必须整齐划一,要求在安装时用墨斗弹线对齐！如图3、11、图3、12所示:图3、11 图3、12 安装的设备必须水平,膨胀螺丝安装必须到位规范,道闸安装完毕后,道闸主体要求同上,安装完毕后,道闸杆子必须水平,如图3、13,设备安装定位的基本原则,如图3、14图3、13 图3、143.摄像机、补光灯的安装摄像机的安装一般情况为:补光灯高度为150CM,摄像机的安装高度为50CM,在特别的情况下,比如逆光时,应尽量避免摄像机镜头直接向太阳,应与太阳光避开一定的角度安装。

1. 引言安全岛是指道路中央设置的供行人疏散、等候或者穿越的安全区域。

在城市道路的设计中，安全岛的设置对于交通安全起着至关重要的作用。

本文将介绍安全岛施工方案，包括施工前的准备工作、施工过程中的安全措施和施工后的巡检与维护。

2. 施工前的准备工作2.1 确定施工区域在开始施工之前，需要明确安全岛的设置位置。

根据道路交通流量和行人需求，选择合适的位置进行施工。

同时，要考虑附近的施工条件，如排水系统、电缆线路等。

2.2 制定施工计划制定详细的施工计划是确保施工顺利进行的关键。

其中包括施工时间安排、人员调度、材料采购等。

2.3 提前准备施工材料和设备根据施工计划，提前准备好所需的安全岛施工材料和设备，包括水泥、钢筋、道路标线材料、施工工具等。

2.4 与相关部门协调在进行施工之前，需要与相关部门进行协调，包括交通管理部门、供水供电部门等。

确保施工过程中不会影响到其他行车和行人的安全。

3. 施工过程中的安全措施3.1 施工现场封锁和警示在施工期间，需要对施工区域进行封锁，并设置明显的警示标志。

确保行车和行人能够提前注意到施工区域，并绕道绕过施工区域。

3.2 施工人员安全防护施工人员需要佩戴安全帽、防护鞋、反光衣等个人防护装备，确保施工人员在施工过程中的人身安全。

3.3 施工材料和设备安全使用施工材料和设备的使用应符合相关的安全要求，并由专业人员进行操作。

在使用过程中，要定期对设备进行检查和维护，确保其安全可靠。

3.4 环境保护在施工过程中，要注意环境保护，遵守环境保护法规，防止污染环境。

4. 施工后的巡检与维护4.1 巡检完成施工后，需要进行巡检工作，确保安全岛的施工质量符合设计要求。

检查施工材料的使用情况、标线的清晰度以及施工区域的整洁度等，及时发现并解决问题。

4.2 维护定期维护安全岛，包括清理杂物、修复破损的标线和设施，确保安全岛的完好性和功能的持续性。

5. 结论安全岛的施工是确保道路交通安全的重要环节。

安全岛及线圈的制作地基与安全岛的施⼯及布管、串线1、地基与安全岛在马路当中建⼀个环形⽔泥墩，俗称安全岛。

安全岛主要是起摆放设备-及防⽌车辆撞击设备的作⽤。

如因马路宽度限制设备安装于路边时，应在路边做设备安装地基。

安全岛施⼯注意事项：1.如岛上同时放置岗亭的话，宽度应该在100cm-150cm左右，如安全岛受路宽限制只能放置设备时，宽度约在40cm-80cm。

2.安全岛的长度约在500cm-900cm之间。

3.安全岛应⾼出地⾯约10cm-20cm4.如设备安装的地⾯为⽔泥基础时，安全岛可直接在地⾯上铺设，但铺设的地⽅应该以星型每间隔25厘⽶打⼀根钢筋（Φ20以上），钢筋应深⼊地⾯不低于5厘⽶、外露不低于5厘⽶。

5.如设备安装的地⾯为沥青基础时，安全岛可直接在地⾯上铺设，但铺设的地⽅应该以星型每间隔25厘⽶打⼀根钢筋（Φ20以上），钢筋应深⼊地⾯不低于20厘⽶、外露不低于5厘⽶。

6.如设备安装的位置为泥⼟基础（设备安装于路边或花坛边）时，应在位置处挖坑，使安全岛或地基深⼊地⾯30厘⽶以上。

7.安全岛与地基的材料：⼤⼚⽣产的425#硅酸盐⽔泥、中砂，⽔泥与砂的⽐例（体积⽐）应该在1：2左右。

避免使⽤泥⼟、⽯头、⽯块、砖块等材料。

8.说明：泥，中沙，⽐例为 38：17：452、布管要求与注意事项9.线管配线有明配和暗配两种，明配管要求横平竖直、整齐美观。

暗配管要求管路短、畅通、弯头少。

10.线管的选择，按设计图选择管材种类和规格，如⽆规定时，可按线管内所穿导线的总⾯积（连外⽪），不超过管⼦内孔截⾯积的70%的限度进⾏选配。

随建筑施⼯同步敷设管道时，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选⽤管道的材料和敷设⽅式，对不便敷设在建筑体内的管道，宜采⽤镀锌钢管、PVC管，封闭⾦属线槽或封闭PVC线槽。

11.对有强磁⼲扰的场所，应采⽤镀锌钢管或封闭⾦属线槽敷设并做接地处理。

12.对有酸、碱腐蚀性介质与潮湿的场所，应采⽤PVC管敷设，但PVC管不适⽤于⾼温、易碰撞与易摩擦场所。
