机器人操作机工作空间

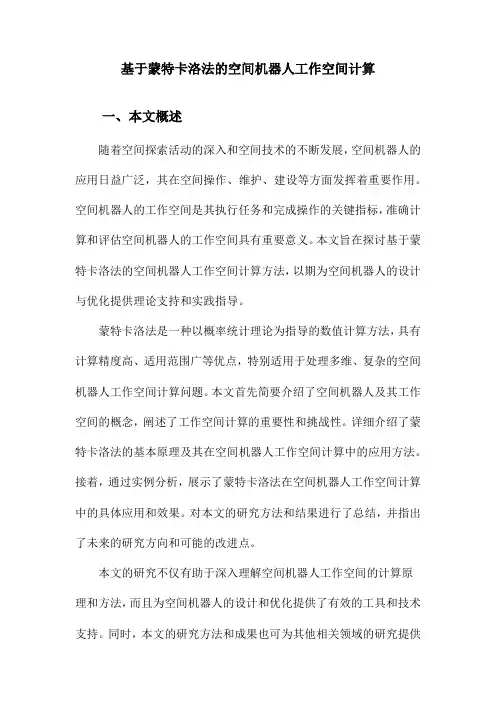

基于蒙特卡洛法的空间机器人工作空间计算一、本文概述随着空间探索活动的深入和空间技术的不断发展，空间机器人的应用日益广泛，其在空间操作、维护、建设等方面发挥着重要作用。

空间机器人的工作空间是其执行任务和完成操作的关键指标，准确计算和评估空间机器人的工作空间具有重要意义。

本文旨在探讨基于蒙特卡洛法的空间机器人工作空间计算方法，以期为空间机器人的设计与优化提供理论支持和实践指导。

蒙特卡洛法是一种以概率统计理论为指导的数值计算方法，具有计算精度高、适用范围广等优点，特别适用于处理多维、复杂的空间机器人工作空间计算问题。

本文首先简要介绍了空间机器人及其工作空间的概念，阐述了工作空间计算的重要性和挑战性。

详细介绍了蒙特卡洛法的基本原理及其在空间机器人工作空间计算中的应用方法。

接着，通过实例分析，展示了蒙特卡洛法在空间机器人工作空间计算中的具体应用和效果。

对本文的研究方法和结果进行了总结，并指出了未来的研究方向和可能的改进点。

本文的研究不仅有助于深入理解空间机器人工作空间的计算原理和方法，而且为空间机器人的设计和优化提供了有效的工具和技术支持。

同时，本文的研究方法和成果也可为其他相关领域的研究提供借鉴和参考。

二、蒙特卡洛法的基本原理蒙特卡洛法（Monte Carlo Method）是一种以概率统计理论为指导的数值计算方法，其基本思想是利用随机数（或更常见的伪随机数）来解决很多计算问题。

该方法得名于著名的赌城蒙特卡洛，因为赌博常常涉及大量随机性，而这正是蒙特卡洛法的核心。

在空间机器人工作空间计算中，蒙特卡洛法的基本原理可以表述为：建立一个概率模型或随机过程，使其参数等于问题的解通过对模型或过程的观察或抽样试验来计算所求参数的统计特征，最后给出所求解的近似值。

具体到空间机器人工作空间计算，这意味着我们可以生成大量的随机位姿（位置和姿态），并检查这些位姿是否满足机器人的运动学和动力学约束。

通过统计满足约束的位姿数量，我们可以估计机器人在其工作空间内可达到的区域。

工业机器人的工作空间及与结构尺寸的相关性1．工作空间描述工作空间的手腕参考点可以选在手部中心、手腕中心或手指指尖，参考点不同，工作空间的大小、形状也不同。

图1表示了几种不同形式的工作空间。

工作空间是操作机的一个重要性能指标，是操作机机构设计要研究的基本问题之一。

当给定操作机结构尺寸时，要研究如何确定其工作空间，而当给定工作空间时，则要研究操作机应具有什么样结构。

2．确定工作空间的几何法采用改变某个关节变量而固定其他关节变量的方法，用几何作图法可画出工作空间的部分边界，然后改变其他关节变量，又可得到部分边界。

重复此方法，可得到完整的工作空间。

图2示出一台电动喷漆机器人的工作范围，图a为XOZ剖面上的工作范围，图b为XOY剖面上的工作范围，由此可求出该机器人的工作空间范围。

下面介绍该两张图的制作方法。

先看图2a，已知机器人的立臂向下运动的极限位置与调轴的夹角为10º，向上运动的极限位置与调轴的夹角为：120º；机器人的横臂与立臂的最大夹角为160º，最小夹角为20º。

保持机器人横臂与立臂的夹角为160º不变，让立臂以其下支点为圆心，从下极限位置运动到上极限位置，可画出AB段弧；再让机器人的立臂位于下极限位置保持不动，让横臂从与立臂的最大夹角运动到最小夹角，画出BC段弧；则弧ABC为机器人的未端在XOZ剖面上所能够达到的工作范围的最外部的边界。

再让机器人的立臂位于上极限位置保持不动，让横臂从与立臂的最大夹角运动到最小夹角，画出AD段弧；然后让横臂保持与立臂的最小角，让立臂以其下支点为圆心从其上极限位置运动到下极限位置，画出DC段弧；则弧ADC为机器人的未端在XOZ剖面上所能够达到的工作范围的最内部的边界。

由弧ABCDA所包络的空间中的任何一点，该机器人都可达到，但是位于该空间外部的点，该机器人均不可达到。

再看图2b，已知机器人转塔的最大转角为180º，即相对于调轴为±90º。

工业机器人的基本参数和性能指标工业机器人的基本参数和性能指标表示机器人特性的基本参数和性能指标主要有工作空间、自由度、有效负载、运动精度、运动特性、动态特性等。

(1)工作空间（Work space）工作空间是指机器人臂杆的特定部位在一定条件下所能到达空间的位置集合。

工作空间的性状和大小反映了机器人工作能力的大小。

理解机器人的工作空间时，要注意以下几点：1)通常工业机器人说明书中表示的工作空间指的是手腕上机械接口坐标系的原点在空间能达到的范围，也即手腕端部法兰的中心点在空间所能到达的范围，而不是末端执行器端点所能达到的范围。

因此，在设计和选用时，要注意安装末端执行器后，机器人实际所能达到的工作空间。

2)机器人说明书上提供的工作空间往往要小于运动学意义上的最大空间。

这是因为在可达空间中，手臂位姿不同时有效负载、允许达到的最大速度和最大加速度都不一样，在臂杆最大位置允许的极限值通常要比其他位置的小些。

此外，在机器人的最大可达空间边界上可能存在自由度退化的问题，此时的位姿称为奇异位形，而且在奇异位形周围相当大的范围内都会出现自由度进化现象，这部分工作空间在机器人工作时都不能被利用。

3)除了在工作守闻边缘，实际应用中的工业机器人还可能由于受到机械结构的限制，在工作空间的内部也存在着臂端不能达到的区域，这就是常说的空洞或空腔。

空腔是指在工作空间内臂端不能达到的完全封闭空间。

而空洞是指在沿转轴周围全长上臂端都不能达到的空间。

(2)运动自由度是指机器人操作机在空间运动所需的变量数，用以表示机器人动作灵活程度的参数，一般是以沿轴线移动和绕轴线转动的独立运动的数目来表示。

自由物体在空间自六个自由度（三个转动自由度和三个移动自由度）。

工业机器人往往是个开式连杆系，每个关节运动副只有一个自由度，因此通常机器人的自由度数目就等于其关节数。

机器人的自由度数目越多，功能就越强。

日前工业机器人通常具有4—6个自由度。

当机器人的关节数（自由度）增加到对末端执行器的定向和定位不再起作用时，便出现了冗余自由度。

机器人工作空间的名词解释机器人工作空间，是指机器人在其操作范围内可以自由移动和执行任务的三维空间。

它是机器人工作过程中的一个重要概念，对于机器人的路径规划、任务执行和人机协作都具有重要意义。

1. 机器人工作空间的定义和要素机器人工作空间是机器人在执行任务时所能够到达的空间范围。

一个机器人的工作空间通常由几个要素组成：- 可操作区域：指机器人的可移动区域，通常由机器人的运动范围和机构结构决定。

- 墙壁和障碍物：指机器人工作空间中的固定物体，可能会影响机器人的路径规划和任务执行。

- 人体工作区域：如果机器人需要与人进行协作，那么人的活动范围也需要考虑在机器人工作空间中。

2. 机器人工作空间的控制和规划机器人工作空间的控制和规划是确保机器人能够高效完成任务的重要环节。

工作空间控制通常包括以下方面：- 位置控制：机器人需要能够准确地控制自身在工作空间中的位置。

- 路径规划：机器人需要在考虑到工作空间中的障碍物和限制条件下，规划最优路径以完成任务。

- 动态障碍物避让：如果机器人在工作过程中遇到动态障碍物（如人体），需要能够及时避让以确保安全。

3. 机器人工作空间的优化与扩展随着机器人技术的不断发展和应用，人们对机器人工作空间的优化和扩展提出了更高的要求。

- 灵活性和可调性：机器人工作空间应能够根据不同任务和环境的需求进行灵活调整，以最大程度地发挥机器人的效能。

- 工作空间协调：当多个机器人共同工作时，需要保证各个机器人的工作空间之间互不干扰，避免冲突与碰撞。

- 联合工作空间：随着人机协作的不断深入，机器人的工作空间也需要考虑与人的工作空间的协调与融合。

4. 机器人工作空间的挑战和前景机器人工作空间的研究和应用面临诸多挑战和机遇：- 空间限制：机器人工作空间的大小和形状通常受到制约，如狭小的空间和复杂的环境。

- 动态环境：机器人在工作过程中可能会遇到动态环境和障碍物，如人体的移动。

- 多机器人协作：多个机器人在同一工作空间中协同工作，需要解决工作空间冲突和协调问题。

工业机器人的工作空间规划教程工业机器人在现代制造业中扮演着重要的角色，它们能够提高生产效率、提升产品质量，甚至还能处理一些危险或重复性工作。

然而，为了确保机器人在工作中能够安全高效地操作，工作空间的规划是至关重要的。

本文将介绍工业机器人的工作空间规划教程，以帮助您合理规划机器人的工作环境。

一、确定机器人的工作区域首先，需要确定机器人的工作区域。

工作区域要足够大，以容纳机器人的移动和操作，并确保不会与其他设备或人员发生碰撞。

确定机器人的工作区域时，需要考虑以下因素：1. 机器人的运动范围：根据机器人的尺寸和工作任务，确定机器人需要的运动范围。

机器人通常具有可编程的轨迹和工作空间，可以根据具体需求进行调整。

2. 安全间距：要确保机器人的运动不会造成危险，应在机器人工作区域周围预留一定的安全间距，以防止碰撞事故的发生。

3. 操作人员的工作区域：机器人工作区域应与操作人员的工作区域相分离，并设置明确的安全标识。

尽量将操作人员与机器人的工作区域隔离开，以减少事故的发生。

二、安全措施的考虑在工业机器人的工作空间规划中，安全措施是必不可少的一部分。

以下是一些常见的安全措施：1. 安全围栏：对于高风险的工作环境，可以设置安全围栏来限制机器人的行动范围。

安全围栏应该具有足够的强度和稳定性，以保护工作人员免受机器人的伤害。

2. 机器人的安全装置：机器人通常配备有安全装置，如机器人手臂上的碰撞传感器或视觉传感器。

这些安全装置可以监测周围环境，并在检测到障碍物或人员时停止机器人的运动。

3. 安全标识和警示灯：在机器人的工作区域周围设置明显的安全标识和警示灯，以提醒工作人员注意机器人的运动和操作。

4. 培训和教育：在规划工业机器人的工作空间时，操作人员的培训和教育也是重要的。

他们应该了解与机器人操作相关的安全规范和标准，并掌握正确的操作方法。

三、考虑机器人与其他设备的协调在工业生产线上，机器人往往需要与其他设备和机械装置进行协调工作。

机器人的技术参数机器人技术参数是指机器人在各个方面的性能指标和能力。

这些参数是评估和比较不同机器人的重要指标，也是使用者选择合适机器人的依据。

下面以工业机器人为例，介绍机器人的技术参数。

1. 负载能力：负载能力是指机器人能够承受的最大负载重量。

这个参数决定了机器人可以处理的工件的重量范围。

一般来说，工业机器人的负载能力在几十公斤到几百公斤之间。

2. 工作空间：工作空间是指机器人能够覆盖的三维空间范围。

这个参数决定了机器人可以操作的区域大小和形状，也影响机器人的灵活性和适用性。

工作空间可以通过定义机器人的关节数量、关节范围和机械结构来决定。

3. 重复定位精度：重复定位精度描述了机器人在相同任务下反复执行的精度。

这个参数反映了机器人的稳定性和精准度。

重复定位精度一般以毫米或者微米为单位。

4. 运动速度：运动速度是机器人的关节和执行器运动的速度。

高速度可以提高机器人的生产效率，但也会带来控制和安全的挑战。

运动速度一般以米/秒为单位。

5. 手臂长度：手臂长度是指机器人手臂从基座到末端执行器的长度。

手臂长度决定了机器人能够达到的物体距离，影响机器人的工作范围和运动能力。

6. 电源要求：机器人的电源要求是指机器人的电源电压和电流。

这个参数决定了机器人的电力供应方式和所需的电气设备。

7. 控制系统：控制系统是机器人的大脑，负责机器人的运动控制和任务执行。

控制系统包括硬件和软件两个方面，硬件包括控制器、传感器和执行器，软件包括控制算法和任务编程。

8. 安全功能：安全功能是机器人的保护机制，用于保障操作人员和机器人本身的安全。

常见的安全功能包括防碰撞传感器、急停按钮、安全围栏等。

9. 编程接口：编程接口是机器人与人类操作者或其他设备进行交互和通信的接口。

常见的编程接口包括图形化编程界面、编程语言接口和通信协议等。

10. 系统集成能力：系统集成能力是机器人与其他设备和系统进行协作和集成的能力。

这个参数反映了机器人的可扩展性和适应性，影响机器人在工业生产线上的应用。

机器人操作系统的开发与调试教程机器人操作系统（Robotic Operating System，ROS）是一个开源的、灵活的操作系统，专为机器人开发而设计。

它提供了一系列的工具、库和软件函数，用于帮助开发者创建、部署和管理机器人应用程序。

本文将介绍机器人操作系统的开发与调试教程，帮助读者快速上手ROS，并解决遇到的常见问题。

一、ROS的安装与配置1. 安装ROS首先，我们需要在开发机上安装ROS。

根据操作系统的不同版本，选择相应的ROS版本进行安装。

ROS官方网站提供了详细的安装教程和支持的操作系统版本列表。

我们可以按照教程依次执行命令，完成ROS的安装。

2. 配置工作空间安装完成后，我们需要创建一个ROS工作空间（Workspace）作为开发的基础。

在终端中执行以下命令：```$ mkdir -p ~/catkin_ws/src$ cd ~/catkin_ws/$ catkin_make```二、ROS的开发流程1. 创建ROS包在ROS中，我们使用包（Package）来组织和管理我们的代码。

执行以下命令来创建一个ROS包：```$ cd ~/catkin_ws/src$ catkin_create_pkg my_package std_msgs rospy roscpp```这个命令会在`~/catkin_ws/src`目录下创建一个名为`my_package`的包，并且指定了`std_msgs`、`rospy`和`roscpp`这三个依赖项。

2. 编写ROS节点ROS节点是ROS中最基本的执行单元，用于实现特定的功能。

在`my_package`包中创建一个新目录`scripts`，然后在该目录下创建一个Python文件`my_node.py`，编写自己的ROS 节点代码。

3. 编译运行在完成节点的编写后，我们需要将ROS包编译为可执行文件，并运行它。

在终端中执行以下命令：```$ cd ~/catkin_ws$ catkin_make$ source devel/setup.bash$ rosrun my_package my_node.py```三、ROS调试技巧与工具1. 使用ROS调试器（rqt）ROS提供了一个强大的调试器rqt，可用于监测和分析ROS系统的状态、消息和节点间的通信。

工业机器人的基本参数和性能指标工业机器人的基本参数和性能指标表示机器人特性的基本参数和性能指标主要有工作空间、自由度、有效负载、运动精度、运动特性、动态特性等。

(1)工作空间(Work space)工作空间是指机器人臂杆的特定部位在一定条件下所能到达空间的位置集合。

工作空间的性状和大小反映了机器人工作能力的大小。

理解机器人的工作空间时，要注意以下几点：1)通常工业机器人说明书中表示的工作空间指的是手腕上机械接口坐标系的原点在空间能达到的范围，也即手腕端部法兰的中心点在空间所能到达的范围，而不是末端执行器端点所能达到的范围。

因此，在设计和选用时，要注意安装末端执行器后，机器人实际所能达到的工作空间。

2)机器人说明书上提供的工作空间往往要小于运动学意义上的最大空间。

这是因为在可达空间中，手臂位姿不同时有效负载、允许达到的最大速度和最大加速度都不一样，在臂杆最大位置允许的极限值通常要比其他位置的小些。

此外，在机器人的最大可达空间边界上可能存在自由度退化的问题，此时的位姿称为奇异位形，而且在奇异位形周围相当大的范围内都会出现自由度进化现象，这部分工作空间在机器人工作时都不能被利用。

3)除了在工作守闻边缘，实际应用中的工业机器人还可能由于受到机械结构的限制，在工作空间的内部也存在着臂端不能达到的区域，这就是常说的空洞或空腔。

空腔是指在工作空间内臂端不能达到的完全封闭空间。

而空洞是指在沿转轴周围全长上臂端都不能达到的空间（2）运动自由度是指机器人操作机在空间运动所需的变量数，用以表示机器人动作灵活程度的参数，一般是以沿轴线移动和绕轴线转动的独立运动的数目来表示。

自由物体在空间自六个自由度（三个转动自由度和三个移动自由度）。

工业机器人往往是个开式连杆系，每个关节运动副只有一个自由度，因此通常机器人的自由度数目就等于其关节数。

机器人的自由度数目越多，功能就越强。

日前工业机器人通常具有4—6个自由度。

当机器人的关节数（自由度）增加到对末端执行器的定向和定位不再起作用时，便出现了冗余自由度。
