matlab实现puma机器人工作空间

使用MATLAB进行机器人运动规划和控制机器人技术的快速发展使得其在工业生产、服务业和医疗领域的应用越来越广泛。

而机器人的运动规划和控制是实现机器人动作精准、高效的关键技术之一。

而MATLAB作为一种功能强大的科学计算软件，其在机器人运动规划和控制方面的应用也越来越受到关注。

一、机器人运动规划机器人运动规划是指确定机器人在空间中如何从起始点移动到目标点的过程。

它包括路径规划和轨迹规划两个部分。

路径规划是确定机器人从起始点到目标点的最佳路径，常用的算法有A*算法、Dijkstra算法和RRT算法等。

这些算法通过考虑机器人在动作空间中的约束条件，寻找路径的优化解。

轨迹规划是在路径规划的基础上确定机器人沿路径的具体运动轨迹。

根据机器人运动的特性和任务要求，常用的轨迹规划算法有样条曲线插值法、贝塞尔曲线和LSPB曲线等。

在MATLAB中，可以利用Robotics System Toolbox实现机器人的路径规划和轨迹规划。

该工具箱提供了丰富的函数和工具，使得机器人路径规划和轨迹规划的实现变得简单而高效。

例如，我们可以首先定义机器人的运动属性和约束条件，然后使用路径规划算法在给定的环境中寻找最佳路径。

接着，利用轨迹规划算法得到机器人沿路径的具体轨迹，最后将轨迹转化为机器人可识别的运动指令，使机器人按照规划的路径运动。

二、机器人运动控制机器人运动控制是指将机器人按照规划的路径和轨迹进行精确控制的过程。

它包括动力学建模、控制算法设计和控制器实现等步骤。

动力学建模是指建立机器人运动学和动力学方程的过程。

通过对机器人的结构和运动进行建模，可以推导出描述机器人运动的数学方程，为后续的控制算法设计提供基础。

控制算法设计是根据机器人的动力学模型，设计合适的控制算法来实现对机器人运动的精确控制。

常用的控制算法有PID控制、模型预测控制（MPC）和自适应控制等。

这些算法可以根据机器人的运动误差和反馈信号进行自适应调整，实现对机器人运动的闭环控制。

如何在Matlab中进行机器人路径规划与运动控制如何在 Matlab 中进行机器人路径规划与运动控制机器人技术在现代工业自动化和服务行业中起着重要的作用。

机器人的路径规划和运动控制是机器人系统中至关重要的组成部分。

在本文中，我们将讨论如何使用 Matlab 实现机器人路径规划和运动控制。

1. 引言机器人路径规划是指确定机器人从起始位置到目标位置的最佳轨迹的过程。

运动控制是指控制机器人在规划路径上的运动，包括速度控制、加速度控制和姿态控制等。

路径规划和运动控制的有效实现对提高机器人系统的性能和安全性至关重要。

2. 机器人的建模在进行路径规划和运动控制之前，首先需要对机器人进行建模。

这可以通过使用 Matlab 中的 Robotics System Toolbox 来实现。

Robotic System Toolbox 提供了用于建立机器人模型的功能，包括模型导入、碰撞检测和可视化等。

3. 机器人路径规划机器人路径规划可以分为离线规划和在线规划两种方式。

离线规划是在不考虑环境变化的情况下，通过预先生成的地图来计算最优路径。

Matlab 中的 Robotics System Toolbox 提供了一系列路径规划算法，如 A*、Dijkstra 和 RRT 等。

用户可以根据具体情况选择适合的路径规划算法来实现。

4. 机器人运动控制机器人运动控制是指控制机器人按照路径规划的轨迹进行运动的过程。

在Matlab 中，可以使用 Robotics System Toolbox 提供的运动控制工具箱来实现。

运动控制工具箱包括速度控制、加速度控制和姿态控制等功能，用户可以根据自己的需求选择合适的控制策略。

5. 环境感知和碰撞检测在机器人路径规划和运动控制过程中，准确地感知环境和检测碰撞是至关重要的。

Matlab 提供了一系列传感器模型和碰撞检测算法，可以用于实现环境感知和碰撞检测功能。

用户可以根据机器人系统的具体需求选择合适的传感器模型和碰撞检测算法。

基于matlab的机器人工作空间求解方法机器人工作空间求解的基础是在一个多维空间中根据机器人臂的坐标、参数以及机器人的运动范围，利用数学等方法，找到机器人在给定范围内可实现执行任务的最优解。

一、基本概念：1、机器人工作空间：机器人工作空间指机器人多轴运动系统运动范围，是一个包括机器人参数、机器人操作范围、机器人运动路径等信息的高维空间，主要用于研究和分析机器人的运动学和动力学行为。

2、机器人运动学：机器人运动学主要研究机器人的坐标、参数以及运动范围，包括机器人位置及速度计算，运动路径规划，以及主轴等可控制的量的变化，这些工作需要对机器人参数进行精确建模和仿真，避免机器人工作空间中发生危险或无法完成任务的情况。

二、matlab工具及其原理：在机器人工作空间求解过程中，matlab软件包可以提供专业的解决方案，以实现机器人运动学计算、路径规划以及仿真等任务。

1、 matlab机器人工作空间求解主要分两步：三、matlab机器人工作空间求解的具体步骤：1、配置环境：确保安装matlab软件的环境即R14以上的版本，配置完成后运行matlab中的Robot;2、建立参数文件：建立参数文件是按照机器人运动参数和机器人参数建立相应的参数文件，使用matlab绘制参数曲线，并建立多个机器人支撑工作空间的视图；3、绘制工作空间：可以借助matlab的绘图工具对机器人的工作空间进行绘图，根据绘制的坐标和图形观察机器人的工作空间，采用matlab编程语言根据工作范围编写EOI求解算法；4、机器人求解：调用matlab命令，根据编写的程序和EOI求解算法，实现机器人工作空间的求解，根据求解出来的解决方案，对如何控制机器人采取最佳运动轨迹、最佳控制机器人的参数进行调整；5、机器人运行：最后，将求解出来的具体方案和机器人的参数设置，调用matlab的求解器运行在机器人中，实现最佳的机器人运动路径。

四、机器人工作空间求解的应用：1、机器人运动学计算：运用机器人工作空间求解可以确定和控制机器人的行走路线和速度，防止机器人发生碰撞，以达到间隔定位，做到准确规划机器人的移动轨迹；。

通过MATLAB实现PUMA260机器人建模和运动分析摘要：针对PUMA260机器人，分析它的正运动学、逆运动学的问题。

采用标准D-H法对机器人建立6个关节的坐标系并获取D-H参数，并用MATLAB编程建立其运动的数学模型，同时实现正运动学、逆运动学求解和轨迹规划的仿真。

关键词：PUMA260机器人；正逆运动学求解；MATLAB仿真；一、机器手的三维图下图1所示的PUMA260机器人,连杆包括腰部、两个臀部、腕部和手抓，设腰部为1连杆，两个臀部分别为2、3连杆，腰部为4连杆，手抓为5、6连杆，基座不包含在连杆范围之内，但看作0连杆，其中关节2、3、4使机械手工作空间可达空间成为灵活空间。

1关节连接1连杆与基座0,2关节连接2连杆与1连杆，3关节连接3连杆与2连按，4关节连接4连杆与3连杆，5关节连接5连杆与4连杆。

图2所示为连杆坐标系。

图1PUMA260机器人二、建立连杆直角坐标系。

图2连杆直角坐标系三、根据坐标系确定D-H 表。

D-H 参数表四、利用MATLAB 编程求机械手仿真图。

clc;clear;%标准D-H 法建立机器人模型L1=Link([pi/20000],'standard');L2=Link([000-pi/20],'standard');L3=Link([0-101800],'standard');L4=Link([-pi/2018-pi/20],'standard');L5=Link([-pi/200-pi/20],'standard');L6=Link([000-pi/20],'standard');%将机器人命名为“ROBOT PUMA260”并用SerialLink 函数创建机器人bot=SerialLink([L1L2L3L4L5L6],'name','ROBOT PUMA260');bot.plot([000000]);连杆i θi di ai ɑi 运动范围190°32.500°-165~165°20°00-90°-105~105°30°L=-10180°-130~130°4-90°018-90°-180~180°5-90°00-90°-90~90°60°t=0-90°-165~165°图3PUMA260机器人运动仿真（起始位置时）%PUMA260机械手从Q1位置运动到Q2位置t=[0:0.01:1];%设定Q1位置参数和Q2位置参数Q1=[000000];Q2=[-pi/40pi/40-pi/40];%运用jtraj函数计算Q1、Q2点间的空间轨迹[q,qd,qdd]=jtraj(Q1,Q2,t);plot(bot,q);图4PUMA260机器人运动仿真（终止位置时）四、求PUMA260运动学正解和逆解。

基于MATLAB的PUMA机器人运动仿真研究
基于MATLAB的PUMA机器人运动仿真研究摘要:机器人运动学是机器人学的一个重要分支,是实现机器人运动控制的基础。

论文以D-H坐标系理论为基础对PUMA560机器人进行了参数设计,利用MATLAB机器人工具箱,对机器人的正运动学、逆运动学、轨迹规划进行了仿真。

Matlab仿真结果说明了所设计的参数的正确性,能够达到预定的目标。

关键词:机器人PUMA560 D-H坐标系运动学轨迹规划
机器人运动学的研究涉及大量的数学运算,计算工作相当繁锁。

因此,采用一些工具软件对其分析可大大提高工作效率,增加研究的灵活性和可操作性。

对机器人进行图形仿真,可以将机器人仿真的结果以图形的形式表示出来,从而直观地显示出机器人的运动情况,得到从数据曲线或数据本身难以分析出来的许多重要信息,还可以从图形上看到机器人在一定控制条件下的运动规律[1]。

论文首先设计了PUMA560机器人的各连杆参数,然后讨论了正、逆运动学算法,轨迹规划问题,最后在MATLAB环境下,运用Robotics Toolbox,编制简单的程序语句,快速完成了机器人得运动学仿真。

设机械手起始位置位于A点,qA=[000000],即表示机器人的各关节都处于零位置处。

机械手在B点和C点相对于基坐标系的位姿可用齐次变换矩阵TB和TC来表示。

图2所示为机械手臂在A点时的三维图形。

matlab机器人工具箱工作空间边界曲线提取
MATLAB机器人工具箱为机器人仿真和分析提供了一套完整的解决方案。

若要在MATLAB中使用机器人工具箱来提取工作空间边界曲线，您需要进行以下步骤：
1.导入机器人模型：首先，您需要将机器人模型导入到MATLAB中。

这通常
涉及使用robotics.loadRobot函数来加载机器人描述文件。

2.设置工作空间：定义机器人的工作空间。

这通常是一个三维的欧几里得空
间，其范围定义了机器人的最大移动范围。

3.生成轨迹：使用MATLAB中的轨迹规划工具（例如
robotics.TrajectoryGenerator）生成机器人的轨迹。

这些轨迹描述了机器人从起始点到目标点的运动。

4.碰撞检测：使用工具箱中的碰撞检测功能，您可以确定哪些轨迹点或路径
与环境中的障碍物相交或接近相交。

5.提取边界曲线：基于碰撞检测的结果，您可以提取出机器人的工作空间边
界曲线。

这些曲线通常代表机器人在工作空间中移动时可能遇到的障碍物
边界。

6.可视化结果：使用MATLAB的绘图功能，您可以将提取的边界曲线可视
化，以便更好地理解机器人的工作空间限制。

具体的代码实现将取决于您的具体需求和机器人工具箱的版本。

如果您需要更详细的代码示例或帮助，建议查阅MATLAB机器人工具箱的官方文档或相关的技术论坛。

机器人PUMA560 的MATLAB 仿真要建立PUMA560 的机器人对象，首先我们要了解PUMA560 的D-H 参数，之后我们可以利用Robotics Toolbox 工具箱中的link 和robot 函数来建立PUMA560 的机器人对象。

其中link 函数的调用格式：L = LINK([alpha A theta D])L =LINK([alpha A theta D sigma])L =LINK([alpha A theta D sigma offset])L =LINK([alpha A theta D], CONVENTION)L =LINK([alpha A theta D sigma], CONVENTION)L =LINK([alpha A theta D sigma offset], CONVENTION)参数CONVENTION 可以取‘standard’和‘modified’，其中‘standard’代表采用标准的D-H 参数，‘modified’代表采用改进的D-H 参数。

参数‘alpha’代表扭转角，参数‘A’代表杆件长度，参数‘theta’代表关节角，参数‘D’代表横距，参数‘sigma’代表关节类型：0 代表旋转关节，非0 代表移动关节。

另外LINK 还有一些数据域：LINK.alpha %返回扭转角LINK.A %返回杆件长度LINK.theta %返回关节角LINK.D %返回横距LINK.sigma %返回关节类型LINK.RP %返回‘R’(旋转)或‘P’(移动)LINK.mdh %若为标准D-H 参数返回0，否则返回1LINK.offset %返回关节变量偏移LINK.qlim %返回关节变量的上下限[min max]LINK.islimit(q) %如果关节变量超限，返回-1, 0, +1LINK.I %返回一个3×3 对称惯性矩阵LINK.m %返回关节质量LINK.r %返回3×1 的关节齿轮向量LINK.G %返回齿轮的传动比LINK.Jm %返回电机惯性LINK.B %返回粘性摩擦LINK.Tc %返回库仑摩擦LINK.dh return legacy DH rowLINK.dyn return legacy DYN row其中robot 函数的调用格式：ROBOT %创建一个空的机器人对象ROBOT(robot) %创建robot 的一个副本ROBOT(robot, LINK) %用LINK 来创建新机器人对象来代替robotROBOT(LINK, ...) %用LINK 来创建一个机器人对象ROBOT(DH, ...) %用D-H 矩阵来创建一个机器人对象ROBOT(DYN, ...) %用DYN 矩阵来创建一个机器人对象利用MATLAB 中Robotics Toolbox 工具箱中的transl、rotx、roty 和rotz 可以实现用齐次变换矩阵表示平移变换和旋转变换。

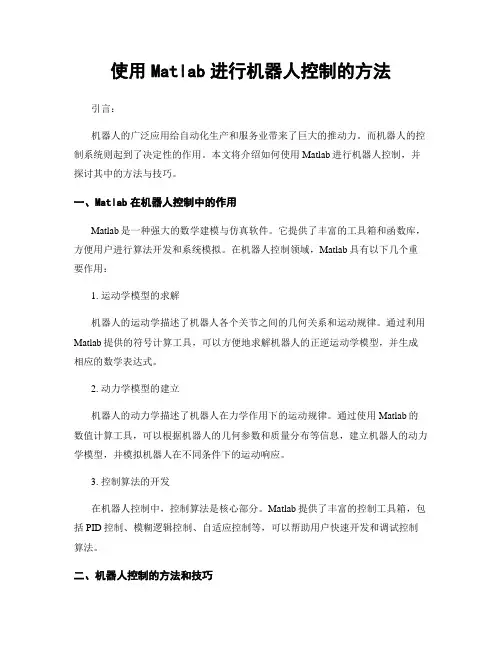

使用Matlab进行机器人控制的方法引言：机器人的广泛应用给自动化生产和服务业带来了巨大的推动力。

而机器人的控制系统则起到了决定性的作用。

本文将介绍如何使用Matlab进行机器人控制，并探讨其中的方法与技巧。

一、Matlab在机器人控制中的作用Matlab是一种强大的数学建模与仿真软件。

它提供了丰富的工具箱和函数库，方便用户进行算法开发和系统模拟。

在机器人控制领域，Matlab具有以下几个重要作用：1. 运动学模型的求解机器人的运动学描述了机器人各个关节之间的几何关系和运动规律。

通过利用Matlab提供的符号计算工具，可以方便地求解机器人的正逆运动学模型，并生成相应的数学表达式。

2. 动力学模型的建立机器人的动力学描述了机器人在力学作用下的运动规律。

通过使用Matlab的数值计算工具，可以根据机器人的几何参数和质量分布等信息，建立机器人的动力学模型，并模拟机器人在不同条件下的运动响应。

3. 控制算法的开发在机器人控制中，控制算法是核心部分。

Matlab提供了丰富的控制工具箱，包括PID控制、模糊逻辑控制、自适应控制等，可以帮助用户快速开发和调试控制算法。

二、机器人控制的方法和技巧在使用Matlab进行机器人控制时，有一些方法和技巧可以提高效率和准确度。

下面将介绍几个常用的方法和技巧。

1. 仿真模型的建立在进行机器人控制系统设计之前，通常需要根据机器人的几何参数、动力学参数等信息，建立一个仿真模型，用于验证和优化控制算法。

Matlab提供了Simulink 工具，可以直观地搭建机器人的仿真环境，并通过观察仿真结果来分析和改进控制策略。

2. 控制器设计与调试在进行控制器设计时，可以先使用Matlab进行离线仿真，将机器人的控制系统与仿真模型进行连接，验证控制算法的正确性和性能。

然后可以使用Matlab的硬件接口工具箱，在实际物理机器人上进行在线测试和调试。

通过与真实环境的交互，可以快速找出控制系统中的问题，并进行修正和优化。
