EDA教案

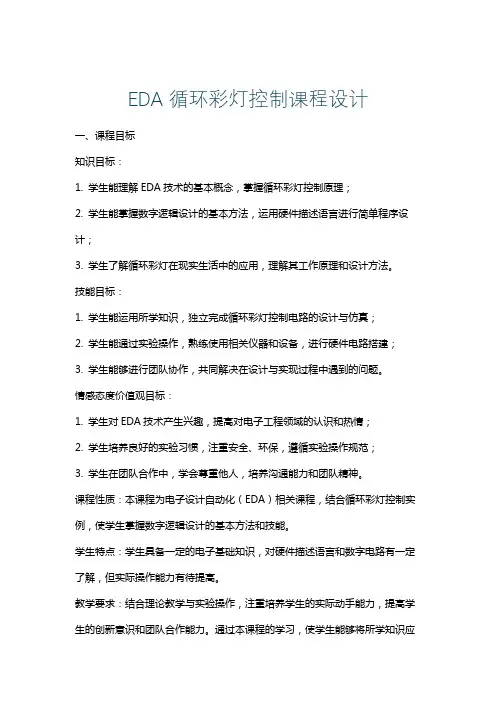

eda流水灯课程设计一、课程目标知识目标：1. 理解EDA（电子设计自动化）的基本概念，掌握流水灯的设计原理；2. 学习并掌握流水灯电路的组成、工作原理及编程方法；3. 了解数字电路基础知识，如逻辑门、触发器等，并能将其应用于流水灯设计。

技能目标：1. 学会使用EDA软件（如Multisim、Protel等）进行电路设计和仿真；2. 学会编写简单的C语言程序，实现流水灯的控制；3. 培养动手实践能力，能够独立完成流水灯的制作与调试。

情感态度价值观目标：1. 培养学生对电子设计的兴趣和热情，激发创新意识；2. 培养学生的团队合作精神，学会在团队中沟通与协作；3. 培养学生严谨的科学态度，注重实践，敢于面对困难和挑战。

课程性质：本课程属于电子技术实践课程，结合理论知识，强调动手实践，培养学生的实际操作能力。

学生特点：本课程面向初中或高中学生，学生对电子技术有一定的基础，具备一定的逻辑思维能力和动手能力。

教学要求：注重理论与实践相结合，充分调动学生的积极性，引导学生在实践中掌握知识，提高技能，培养情感态度价值观。

教学过程中，将目标分解为具体的学习成果，以便进行有效的教学设计和评估。

二、教学内容1. 电子设计自动化（EDA）基本概念介绍：包括EDA的定义、发展历程、应用领域等；相关教材章节：第一章 电子设计自动化概述2. 流水灯设计原理：讲解流水灯的工作原理、电路组成、编程方法；相关教材章节：第二章 常见数字电路设计实例3. 数字电路基础知识：回顾逻辑门、触发器等基础知识，并应用于流水灯设计；相关教材章节：第三章 数字电路基础知识4. EDA软件使用：学习Multisim、Protel等软件的基本操作，进行电路设计和仿真；相关教材章节：第四章 EDA软件及其应用5. 流水灯编程：学习编写简单的C语言程序，实现流水灯的控制；相关教材章节：第五章 C语言在数字电路设计中的应用6. 流水灯制作与调试：动手实践，分组进行流水灯的制作、编程与调试；相关教材章节：第六章 数字电路实践教学进度安排：1. 第1周：电子设计自动化基本概念介绍；2. 第2周：流水灯设计原理及电路组成；3. 第3周：数字电路基础知识回顾；4. 第4周：EDA软件使用；5. 第5周：流水灯编程；6. 第6周：流水灯制作与调试。

基于eda的课程设计一、课程目标知识目标：1. 学生能理解EDA（电子设计自动化）的基本概念，掌握其基本原理和应用范围。

2. 学生能够运用EDA工具进行简单的电路设计和仿真，了解电路设计中常用的EDA软件及其功能。

3. 学生能够掌握数字电路基础知识，理解并运用逻辑门、触发器等基本元件进行电路设计。

技能目标：1. 学生能够运用EDA软件进行电路原理图绘制，并进行相应的仿真分析。

2. 学生能够通过团队协作，完成一个简单的数字电路设计项目，提高实际操作能力。

3. 学生能够运用所学知识解决实际问题，提高创新意识和动手能力。

情感态度价值观目标：1. 培养学生对EDA技术及其在电子设计领域应用的兴趣，激发学生的学习热情。

2. 培养学生良好的团队协作精神和沟通能力，增强合作解决问题的意识。

3. 培养学生严谨的科学态度，提高学生对技术进步和社会发展的责任感。

分析课程性质、学生特点和教学要求：本课程为电子技术相关课程，旨在让学生了解并掌握EDA技术，提高电子设计能力。

考虑到学生所在年级，课程内容以基础知识和实际操作为主，注重培养学生的实践能力和创新意识。

在教学过程中，注重理论与实践相结合，强调学生的主体地位，鼓励学生积极参与、主动探究。

二、教学内容1. EDA基本概念与原理- EDA技术发展历程- EDA软件分类及功能- EDA设计流程2. 常用EDA软件介绍- Altium Designer、Cadence等软件的界面及基本操作- 电路原理图绘制与仿真- PCB设计基础3. 数字电路基础知识- 逻辑门、触发器等基本元件功能与应用- 数字电路设计方法- 电路设计与仿真案例分析4. EDA电路设计与仿真实践- 设计一个简单的数字电路（如：计数器、译码器等）- 电路原理图绘制与仿真- 电路板设计及制作5. 团队协作与项目实践- 分组进行项目设计- 各组汇报与交流- 指导学生完成项目，总结经验教学内容安排与进度：第1周：EDA基本概念与原理第2周：常用EDA软件介绍第3-4周：数字电路基础知识第5-6周：EDA电路设计与仿真实践第7周：团队协作与项目实践第8周：项目总结与评价教学内容与教材关联：本教学内容与教材中关于电子设计、数字电路、EDA技术等章节相关，通过对教材内容的整合和拓展，确保学生能够系统地学习和掌握EDA技术。

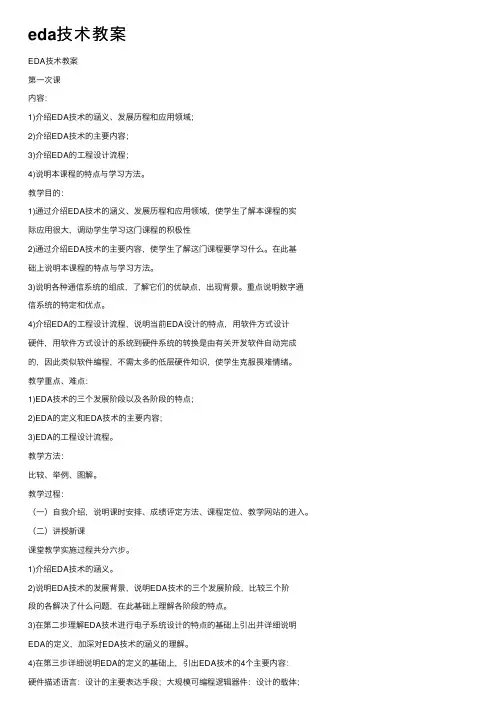

eda技术教案EDA技术教案第⼀次课内容：1)介绍EDA技术的涵义、发展历程和应⽤领域；2)介绍EDA技术的主要内容；3)介绍EDA的⼯程设计流程；4)说明本课程的特点与学习⽅法。

教学⽬的：1)通过介绍EDA技术的涵义、发展历程和应⽤领域，使学⽣了解本课程的实际应⽤很⼤，调动学⽣学习这门课程的积极性2)通过介绍EDA技术的主要内容，使学⽣了解这门课程要学习什么。

在此基础上说明本课程的特点与学习⽅法。

3)说明各种通信系统的组成，了解它们的优缺点，出现背景。

重点说明数字通信系统的特定和优点。

4)介绍EDA的⼯程设计流程，说明当前EDA设计的特点，⽤软件⽅式设计硬件，⽤软件⽅式设计的系统到硬件系统的转换是由有关开发软件⾃动完成的，因此类似软件编程，不需太多的低层硬件知识，使学⽣克服畏难情绪。

教学重点、难点：1)EDA技术的三个发展阶段以及各阶段的特点；2)EDA的定义和EDA技术的主要内容；3)EDA的⼯程设计流程。

教学⽅法：⽐较、举例、图解。

教学过程：（⼀）⾃我介绍，说明课时安排、成绩评定⽅法、课程定位、教学⽹站的进⼊。

（⼆）讲授新课课堂教学实施过程共分六步。

1)介绍EDA技术的涵义。

2)说明EDA技术的发展背景，说明EDA技术的三个发展阶段，⽐较三个阶段的各解决了什么问题，在此基础上理解各阶段的特点。

3)在第⼆步理解EDA技术进⾏电⼦系统设计的特点的基础上引出并详细说明EDA的定义，加深对EDA技术的涵义的理解。

4)在第三步详细说明EDA的定义的基础上，引出EDA技术的4个主要内容：硬件描述语⾔：设计的主要表达⼿段；⼤规模可编程逻辑器件：设计的载体；软件开发⼯具：设计的⼯具；实验开发系统：下载⼯具及硬件验证⼯具。

再分别介绍EDA技术的4个主要内容：了解常⽤的硬件描述语⾔VHDL和Verilog；了解两种常⽤的⼤规模可编程逻辑器件FPGA和CPLD以及它们各⾃的特点；了解主流EDA⼯具软件；了解本课程使⽤的西安唐都公司的TD-EAD实验系统5)说明课程要求：通过学习这门课程要掌握运⽤EDA开发⼯具设计开发电⼦系统，引出这门课程的特点：实践性强，说明我们的学习⽅法：抓住⼀个重点：VHDL的编程；掌握两个⼯具：Quartus II 和TD-EAD实验系统；运⽤三种⼿段：通过案例分析、应⽤设计和上机实践，实现理论与实践相结合，边学边⽤，边⽤边学。

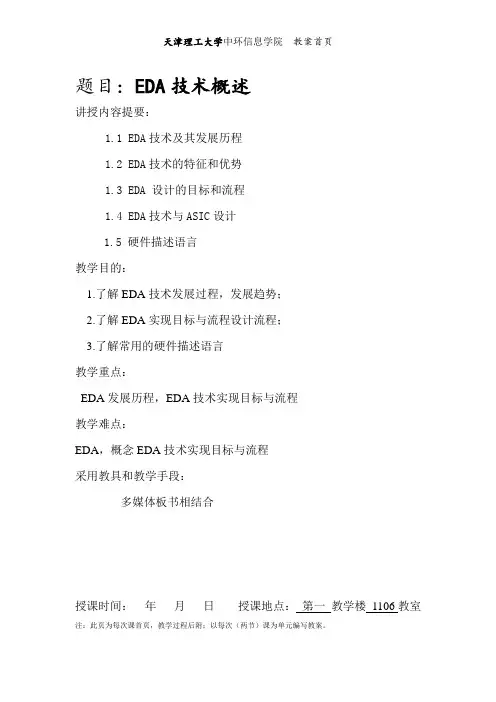

题目：EDA技术概述讲授内容提要：1.1 EDA技术及其发展历程1.2 EDA技术的特征和优势1.3 EDA 设计的目标和流程1.4 EDA技术与ASIC设计1.5 硬件描述语言教学目的：1.了解EDA技术发展过程，发展趋势；2.了解EDA实现目标与流程设计流程；3.了解常用的硬件描述语言教学重点：EDA发展历程，EDA技术实现目标与流程教学难点：EDA，概念EDA技术实现目标与流程采用教具和教学手段：多媒体板书相结合授课时间：年月日授课地点：第一教学楼1106教室注：此页为每次课首页，教学过程后附；以每次（两节）课为单元编写教案。

二、教学过程1.1 EDA技术及其发展历程1.CAD阶段(20世纪70年代~80年代中期）2.CAE阶段(20世纪80年代中期~90年代初期)3.EDA阶段(20世纪90年代以来)4.EDA技术的最新发展(1)电子技术各个领域全方位融入E DA技术，传统的电路系统设计建模理念发生了重大的变化。

(2) IP核的在电子行业得到了广泛应用。

(3)在FPGA实现DSP应用成为可能。

(4) SOPC技术步入了.大规模应用阶段。

(5)各种EDA工具的推出，使得电子系统设计和验证趋于简单。

(6 ) EDA技术使得电子领域各学科的界限更加模糊，更加相互包容和渗透。

1.2 EDA技术的特征和优势现代EDA技术的基本特征是采用高级语言描述，具有系统级仿真和综合能力，具有开放式的设计环境，具有丰富的元件模型库等。

基本特征主要有:1.硬件描述语言设计输入用硬件描述语言进行电路与系统的设计是当前EDA技术的一个重要特征，硬件描述语言输入是现代EDA系统的主要输入方式.2.“自顶向下”设计方法3.逻辑综合与优化逻辑综合是上世纪90年代电子学领域兴起的一种新的设计方法，是以系统级设计为核心的高层次设计4.开放性和标准化开放式的设计环境也称之为框架结构。

框架是一种软件平台结构，它在EDA系统中负责协调设计设计过程和管理设计数据，实现数据与工具的双向流动，为EDA工具提供合适的操作环境。

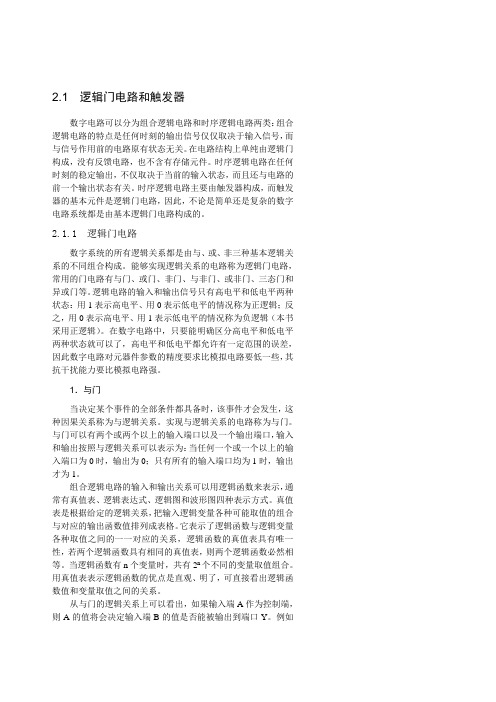

2.1 逻辑门电路和触发器数字电路可以分为组合逻辑电路和时序逻辑电路两类：组合逻辑电路的特点是任何时刻的输出信号仅仅取决于输入信号，而与信号作用前的电路原有状态无关。

在电路结构上单纯由逻辑门构成，没有反馈电路，也不含有存储元件。

时序逻辑电路在任何时刻的稳定输出，不仅取决于当前的输入状态，而且还与电路的前一个输出状态有关。

时序逻辑电路主要由触发器构成，而触发器的基本元件是逻辑门电路，因此，不论是简单还是复杂的数字电路系统都是由基本逻辑门电路构成的。

2.1.1 逻辑门电路数字系统的所有逻辑关系都是由与、或、非三种基本逻辑关系的不同组合构成。

能够实现逻辑关系的电路称为逻辑门电路，常用的门电路有与门、或门、非门、与非门、或非门、三态门和异或门等。

逻辑电路的输入和输出信号只有高电平和低电平两种状态：用1表示高电平、用0表示低电平的情况称为正逻辑；反之，用0表示高电平、用1表示低电平的情况称为负逻辑（本书采用正逻辑）。

在数字电路中，只要能明确区分高电平和低电平两种状态就可以了，高电平和低电平都允许有一定范围的误差，因此数字电路对元器件参数的精度要求比模拟电路要低一些，其抗干扰能力要比模拟电路强。

1．与门当决定某个事件的全部条件都具备时，该事件才会发生，这种因果关系称为与逻辑关系。

实现与逻辑关系的电路称为与门。

与门可以有两个或两个以上的输入端口以及一个输出端口，输入和输出按照与逻辑关系可以表示为：当任何一个或一个以上的输入端口为0时，输出为0；只有所有的输入端口均为1时，输出才为1。

组合逻辑电路的输入和输出关系可以用逻辑函数来表示，通常有真值表、逻辑表达式、逻辑图和波形图四种表示方式。

真值表是根据给定的逻辑关系，把输入逻辑变量各种可能取值的组合与对应的输出函数值排列成表格。

它表示了逻辑函数与逻辑变量各种取值之间的一一对应的关系，逻辑函数的真值表具有唯一性，若两个逻辑函数具有相同的真值表，则两个逻辑函数必然相等。

《集成电路》教案集成电路教案一、教学目标本课程的教学目标主要包括：1. 了解集成电路的定义和发展历程；2. 掌握集成电路的分类和特点；3. 理解集成电路的制作原理和工艺流程；4. 熟悉集成电路在电子设备中的应用；5. 培养学生对集成电路的设计和应用能力。

二、教学内容1. 集成电路的定义和发展历程- 集成电路的概念和基本原理- 集成电路的发展历程及其对电子技术的影响2. 集成电路的分类和特点- 按功能分类：逻辑集成电路、模拟集成电路、混合集成电路- 按制造工艺分类：SSI、MSI、LSI、VLSI、ULSI- 集成电路的特点和优势3. 集成电路的制作原理和工艺流程- MOSFET和BJT的基本原理- NMOS和PMOS工艺流程- CMOS工艺流程4. 集成电路在电子设备中的应用- 数字电路中的集成电路应用- 模拟电路中的集成电路应用- 通信和嵌入式系统中的集成电路应用5. 集成电路的设计和应用能力培养- 理解集成电路的设计流程和方法- 使用专业软件进行集成电路设计- 实践项目：设计简单的集成电路电路板三、教学方法本课程采用以下教学方法：1. 讲授法：通过讲解集成电路的基本概念、分类和制作原理，帮助学生建立起相关知识的框架。

2. 实验法：通过实验，让学生亲自操作、观察和验证集成电路的工作原理和应用。

3. 讨论法：通过小组讨论、案例分析等互动方式，加深学生的理解和应用能力。

四、教学评估本课程的评估方式包括：1. 作业：布置相关理论和实践作业，考察学生对集成电路的理解和应用能力。

2. 实验报告：要求学生完成相应的实验报告，对实验结果进行分析和总结。

3. 期末考试：考核学生对课程内容的掌握情况。

五、教学资源本课程所需的教学资源包括：1. 教材：《集成电路导论》2. 实验设备和器材：集成电路开发板、示波器、信号发生器等3. 计算机和软件：EDA软件、仿真软件等六、参考文献1. 陈明. 集成电路[M]. 电子工业出版社, 2018.2. 邓家舜. 集成电路原理与应用[M]. 电子工业出版社, 2017.3. 朱义伟, 等. 集成电路设计与实例分析[M]. 机械工业出版社, 2019.以上是《集成电路》教案的大纲和内容介绍，希望能够帮助学生全面理解和掌握集成电路的基本知识和应用。

《电子科学与技术》教案第一章：电子科学与技术简介1.1 电子科技的发展历程1.2 电子科学与技术的研究领域1.3 电子科学与技术的重要性1.4 电子科学与技术的发展趋势第二章：电子元器件2.1 电子元器件的分类2.2 电子元器件的工作原理2.3 常用电子元器件的参数及应用2.4 电子元器件的检测与选用第三章：电子电路基础3.1 电路的基本概念3.2 电路的基本定律3.3 电子电路的组成部分3.4 电子电路的基本分析方法第四章：数字电路4.1 数字电路的基本概念4.2 逻辑门电路4.3 组合逻辑电路4.4 时序逻辑电路4.5 数字电路的设计与应用第五章：模拟电子技术5.1 模拟电子技术的基本概念5.2 放大器电路5.3 滤波器电路5.4 模拟电子电路的设计与应用5.5 模拟电子技术的实际问题分析第六章：数字逻辑与计算机组成原理6.1 计算机系统概述6.2 计算机的基本组成6.3 数据的表示和运算6.4 中央处理器（CPU）6.5 存储器与输入输出系统第七章：模拟通信原理7.1 通信系统的基本概念7.2 模拟通信系统的组成7.3 调制与解调技术7.4 信道编码与解码7.5 信号的接收与处理第八章：数字通信原理8.1 数字通信的基本概念8.2 数字信号的传输方式8.3 信道编码与误码控制8.4 数字调制与解调技术8.5 数据传输率与通信协议第九章：电子测量与仪器9.1 电子测量的基本概念9.2 测量仪器与仪表的分类9.3 常用测量仪器的工作原理与应用9.4 测量误差与数据处理9.5 现代电子测量技术第十章：实验与实践10.1 实验的目的与要求10.2 电子实验的基本步骤10.3 常用实验仪器与设备10.4 电子实验举例第十一章：嵌入式系统设计11.1 嵌入式系统的概念与特点11.2 嵌入式处理器与微控制器11.3 嵌入式系统的设计与开发流程11.4 嵌入式操作系统与应用软件11.5 嵌入式系统的实际应用案例第十二章：电子设计与自动化12.1 电子设计自动化（EDA）工具12.2 电路设计与仿真12.3 嵌入式系统设计与仿真12.4 PCB设计原则与工艺12.5 电子设计自动化的实际应用第十三章：半导体器件与集成电路13.1 半导体物理与器件13.2 晶体管与集成电路的制造过程13.3 集成电路的封装与测试13.4 集成电路的可靠性分析13.5 现代集成电路技术的发展趋势第十四章：电源电子技术14.1 电源系统的基本原理14.2 开关电源设计与应用14.3 电源管理集成电路14.4 电池管理与充电技术14.5 电源电子技术的实际应用案例第十五章：现代电子科学与技术的前沿话题15.1 微电子技术的发展15.2 光电子技术与光通信15.3 电子信息技术在物联网中的应用15.4 与电子科技的融合15.5 未来电子科学与技术的发展方向重点和难点解析本《电子科学与技术》教案涵盖了电子科学与技术的基础知识、通信原理、计算机组成原理、电子测量与实验等多个方面。

EDA技术实验教案实验一1位全加器原理图输入设计一、实验目的1、熟悉MAX+plusII软件的基本使用方法。

2、熟悉GW48－ES EDA实验开发系统的基本使用方法。

3、了解原理图输入设计方法。

二、实验内容设计并调试好一个1位二进制全加器，并用GW48－ES EDA实验开发系统（拟采用的实验芯片的型号为EPF10K20TC144－4或EP1K30TC144－3）进行系统仿真、硬件验证。

设计1位二进制全加器时要求先用基本门电路设计一个1位二进制半加器，再由基本门电路和1位二进制半加器构成1位二进制全加器。

三、实验条件1、开发条件：MAX＋plusII2、实验设备：GW48－ES EDA实验开发系统、联想电脑3、拟用芯片：EPF10K20TC144－4或EP1K30TC144－3四、实验设计半加器(h_adder.gdf)全加器(f_adder.gdf)实验结果半加器仿真波形半加器引脚锁定实验芯片：EPF10K20TC144-4选用模式：模式5设计实体I/O标识I/O来源/去向结构图上的信号名芯片引脚号a 键1 PIO0 8b 键2 PIO1 9so 二极管D1 PIO8 20co 二极管D2 PIO9 21 全加器仿真波形全加器引脚锁定实验芯片：EPF10K20TC144-4选用模式：模式5设计实体I/O标识I/O来源/去向结构图上的信号名芯片引脚号ain 键1 PIO0 8bin 键2 PIO1 9cin 键3 PIO2 10sum 二极管D1 PIO8 20cout 二极管D2 PIO9 21全加器真值表ain 0 1 0 1 0 1 0 1 bin 0 0 1 1 0 0 1 1 cin 0 0 0 0 1 1 1 1 sum 0 1 1 0 1 0 0 1 cout 0 0 0 1 0 1 1 1实验二1位全加器VHDL文本输入设计一、实验目的1、熟悉MAX+plusII软件的基本使用方法。

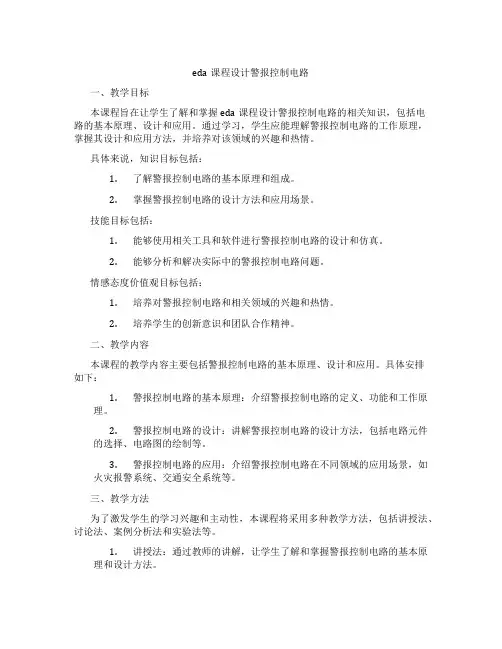

eda课程设计警报控制电路一、教学目标本课程旨在让学生了解和掌握eda课程设计警报控制电路的相关知识，包括电路的基本原理、设计和应用。

通过学习，学生应能理解警报控制电路的工作原理，掌握其设计和应用方法，并培养对该领域的兴趣和热情。

具体来说，知识目标包括：1.了解警报控制电路的基本原理和组成。

2.掌握警报控制电路的设计方法和应用场景。

技能目标包括：1.能够使用相关工具和软件进行警报控制电路的设计和仿真。

2.能够分析和解决实际中的警报控制电路问题。

情感态度价值观目标包括：1.培养对警报控制电路和相关领域的兴趣和热情。

2.培养学生的创新意识和团队合作精神。

二、教学内容本课程的教学内容主要包括警报控制电路的基本原理、设计和应用。

具体安排如下：1.警报控制电路的基本原理：介绍警报控制电路的定义、功能和工作原理。

2.警报控制电路的设计：讲解警报控制电路的设计方法，包括电路元件的选择、电路图的绘制等。

3.警报控制电路的应用：介绍警报控制电路在不同领域的应用场景，如火灾报警系统、交通安全系统等。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过教师的讲解，让学生了解和掌握警报控制电路的基本原理和设计方法。

2.讨论法：学生进行小组讨论，培养学生的团队合作精神和创新意识。

3.案例分析法：分析实际中的警报控制电路案例，让学生学会分析和解决实际问题。

4.实验法：让学生亲自动手进行警报控制电路的设计和仿真，增强实践能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用合适的教材，如《eda课程设计警报控制电路》等相关书籍。

2.参考书：提供相关的参考书籍，以便学生深入学习和拓展知识。

3.多媒体资料：制作课件、教案等多媒体资料，以直观的方式展示教学内容。

4.实验设备：准备适当的实验设备，让学生能够进行实际操作和验证。

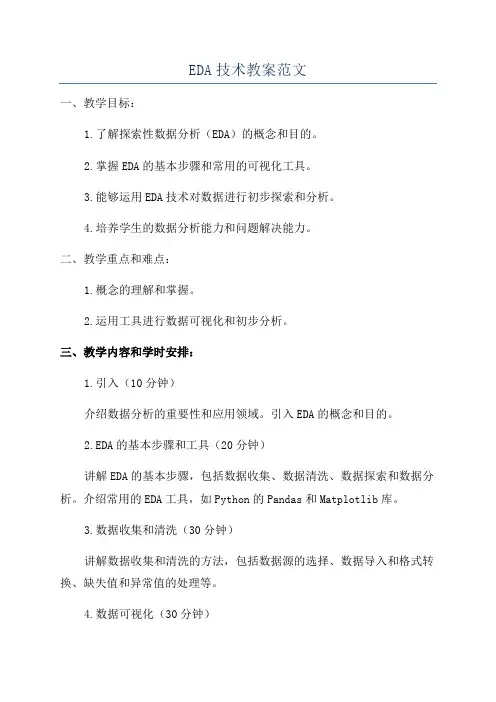

EDA技术教案范文一、教学目标：1.了解探索性数据分析（EDA）的概念和目的。

2.掌握EDA的基本步骤和常用的可视化工具。

3.能够运用EDA技术对数据进行初步探索和分析。

4.培养学生的数据分析能力和问题解决能力。

二、教学重点和难点：1.概念的理解和掌握。

2.运用工具进行数据可视化和初步分析。

三、教学内容和学时安排：1.引入（10分钟）介绍数据分析的重要性和应用领域。

引入EDA的概念和目的。

2.EDA的基本步骤和工具（20分钟）讲解EDA的基本步骤，包括数据收集、数据清洗、数据探索和数据分析。

介绍常用的EDA工具，如Python的Pandas和Matplotlib库。

3.数据收集和清洗（30分钟）讲解数据收集和清洗的方法，包括数据源的选择、数据导入和格式转换、缺失值和异常值的处理等。

4.数据可视化（30分钟）介绍常用的数据可视化方法和工具，如直方图、散点图和箱线图等。

示范使用Python的Matplotlib库进行数据可视化。

5.数据探索和分析（30分钟）讲解数据探索和分析的方法，包括描述性统计、关联分析、聚类分析等。

展示实例并让学生尝试进行数据探索和分析。

6.案例分析和讨论（20分钟）以一个真实的数据集为案例，让学生运用所学的EDA技术进行分析，并进行讨论和总结。

四、教学方法：1.讲授与示范相结合的教学方法。

2.案例分析和讨论的教学方法。

3.实践操作和演练的教学方法。

五、教学资源和评价方式：1.教学资源：计算机、数据集和相关软件工具。

2.评价方式：课堂表现、课堂作业和小组讨论。

六、教学反思：探索性数据分析（EDA）是数据科学中重要的一环，它能够帮助我们从大量的数据中发现有用的模式和规律。

本教案通过结合理论讲解和实践操作，旨在帮助学生了解和掌握EDA的基本概念、步骤和工具。

通过实际案例分析和讨论，培养学生的数据分析能力和问题解决能力。
