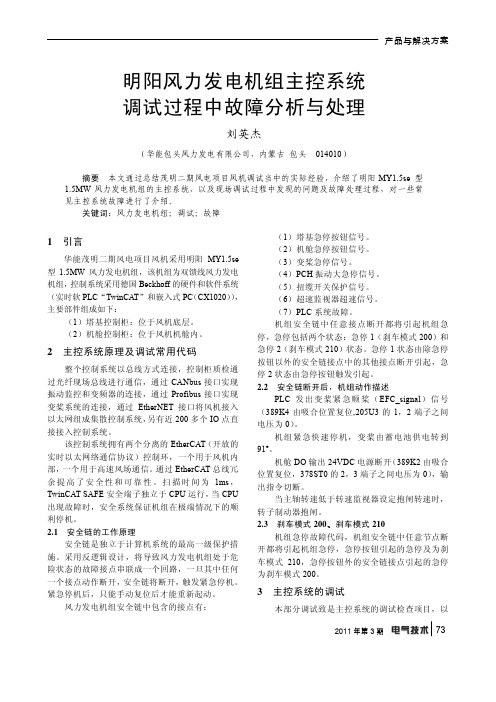

产品与解决方案2011年第3期 73明阳风力发电机组主控系统 调试过程中故障分析与处理刘英杰（华能包头风力发电有限公司，内蒙古 包头 014010）摘要 本文通过总结茂明二期风电项目风机调试当中的实际经验，介绍了明阳MY1.5se 型1.5MW 风力发电机组的主控系统，以及现场调试过程中发现的问题及故障处理过程，对一些常见主控系统故障进行了介绍。
关键词：风力发电机组；调试；故障1 引言华能茂明二期风电项目风机采用明阳MY1.5se 型1.5MW 风力发电机组，该机组为双馈线风力发电机组，控制系统采用德国Beckhoff 的硬件和软件系统（实时软PLC “TwinCAT ”和嵌入式PC （CX1020）），主要部件组成如下： （1）塔基控制柜：位于风机底层。
（2）机舱控制柜：位于风机机舱内。
2 主控系统原理及调试常用代码整个控制系统以总线方式连接，控制柜质检通过光纤现场总线进行通信，通过CANbus 接口实现振动监控和变频器的连接，通过Profibus 接口实现变桨系统的连接，通过EtherNET 接口将风机接入以太网组成集散控制系统，另有近200多个IO 点直接接入控制系统。
该控制系统拥有两个分离的EtherCAT （开放的实时以太网络通信协议）控制环，一个用于风机内部，一个用于高速风场通信。
通过EtherCAT 总线冗余提高了安全性和可靠性。
扫描时间为1ms ，TwinCAT SAFE 安全端子独立于CPU 运行，当CPU出现故障时，安全系统保证机组在极端情况下的顺利停机。
2.1 安全链的工作原理安全链是独立于计算机系统的最高一级保护措施。
采用反逻辑设计，将导致风力发电机组处于危险状态的故障接点串联成一个回路，一旦其中任何一个接点动作断开，安全链将断开，触发紧急停机。
紧急停机后，只能手动复位后才能重新起动。
风力发电机组安全链中包含的接点有： （1）塔基急停按钮信号。
（2）机舱急停按钮信号。
1.5MW风力发电机组传动系统故障与诊断分析摘要：文章主要对1.5MW风力发电机组偏航系统故障中经常出现的液压系统故障的原因进行了阐述，通过对偏航系统故障产生的原因加以分析，提出了相应的解决措施，为以后更准确地分析、诊断、处理风力发电机组偏航系统故障问题提供解析参考。
关键词：液压系统；故障分析；故障处理流动的空气形成了风，风是由风向和风速确定的。
风作为自然界的产物，具有不确定性、间歇性、随机性等特点，风向总是在不断的改变。
风力发电机组偏航系统的主要作用就是要完成风机叶轮始终正对风向的功能，充分利用风能，提高发电效率。
因此，偏航系统是水平轴风力发电机组控制系统的重要组成部分，对风力发电机组安全、稳定、高效地运行有着十分重要的作用。
邹城风电场设计共安装风力发电机组33台，单机容量1.5MW，总装机容量为49.5MW；电场风机投运一年多来，出现多台风机频发偏航液压系统故障造成风机停机事件，在造成电量损失的同时也给电场安全、稳定、高效运行带来不利影响。
1、大型风力发电机组传动系统的重要性在大型风力发电机组中，系统结构配置和布局优化不仅承担着与驱动链的连接，并将风轮的扭矩传递给驱动链的责任，而且要承担着风力发电机组容量增大而带来的更大的负荷。
一般风力发电机组系统在整个风力发电机组的重量中占有重要作用，由此可看出风电机组设计和制造过程中传动系统结构配置和布局优化的重要。
尤其是近年来，风力发电机组的容量不断增大，目前已安装的最大机组容量已达到5MW的大型风力发电机组，最大风轮直径更是达到150米左右，塔架高度高达100米，这种大容量的风力发电机组导致在结构配置上存在很大问题，而且工况更为复杂，因此优化设计的好坏直接关乎整个机组的运行和使用寿命，由此可见风力发电机组中传动系统的重要地位。
在风力发电机组中传动系统具有举足轻重的地位，要保证整个风力发电机组的可靠性和安全性，除了准确确定各部位的应力分布外，还应注重传统系统材料的选择和各单元属性，进而再进行拓扑优化设计，如此才能确保风力发电机的可靠性，进而为整个大型风电机组的安全运行和使用寿命提高保证。
