下载文档原格式
关于水利工程堤坝防渗加固技术的应用分析1. 引言1.1 背景介绍水利工程是国民经济和人民生活的重要基础设施，在我国水资源丰富、流域纵横交错的地理条件下，堤坝的建设成为了保障水资源利用、防洪排涝和生态环境保护的关键。
由于水土流失、地质构造等因素的影响，堤坝防渗问题成为制约水利工程安全性和持续利用的重要问题。
如何有效加固堤坝防渗，提高堤坝的安全性和稳定性，是当前水利工程建设和管理中亟待解决的问题。
随着科技的进步和材料的不断发展，堤坝防渗加固技术也得到了不断改进和提升。
通过选择合适的防渗材料，采用先进的施工技术，结合实际应用案例进行分析和评估，可以有效提高堤坝的防渗性能，延长堤坝的使用寿命，保障水利工程的安全运行。
开展水利工程堤坝防渗加固技术的研究和应用具有重要的理论意义和实践价值。
本文旨在对水利工程堤坝防渗加固技术进行深入分析和探讨，为相关领域的研究和实践提供参考和借鉴。
1.2 问题意义水利工程堤坝是保障农田灌溉、城市供水和防洪排涝的重要设施，其安全稳定关乎着人民生命财产安全和国家利益。
由于堤坝长期承受水压力和侵蚀，常常存在渗漏现象，严重威胁堤坝的稳定性和安全性。
如何有效防止堤坝的渗漏问题成为当前水利工程领域急需解决的重要问题。
堤坝渗漏问题一旦发生，不仅会造成水资源的浪费和生态环境的破坏，还有可能引发堤坝失稳、破坏甚至溃坝等严重后果。
这不仅会给周边的居民和农田带来不利影响，也对当地经济和社会稳定造成严重影响。
如何从根本上处理堤坝的渗漏问题，提高其防渗能力，对于保障人民生命财产安全，进一步完善水利工程设施，提高水资源利用效率，具有重要的现实意义和深远的社会影响。
开展关于水利工程堤坝防渗加固技术的应用分析具有十分重要的理论意义和实践价值。
1.3 研究目的研究目的是为了系统分析水利工程堤坝防渗加固技术的应用现状和发展趋势，探讨不同防渗加固材料的选择与特点，深入研究加固技术在实际工程中的应用案例，从而评估不同加固方法对堤坝防渗效果的影响。

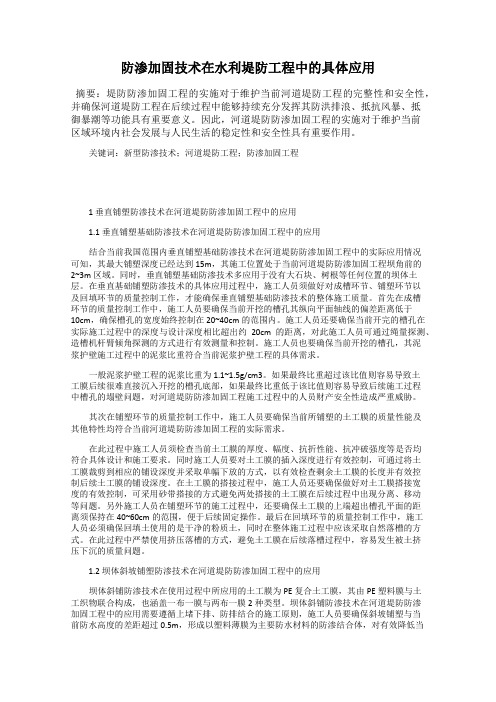

防渗加固技术在水利堤防工程中的具体应用摘要：堤防防渗加固工程的实施对于维护当前河道堤防工程的完整性和安全性，并确保河道堤防工程在后续过程中能够持续充分发挥其防洪排浪、抵抗风暴、抵御暴潮等功能具有重要意义。
因此，河道堤防防渗加固工程的实施对于维护当前区域环境内社会发展与人民生活的稳定性和安全性具有重要作用。
关键词：新型防渗技术；河道堤防工程；防渗加固工程1 垂直铺塑防渗技术在河道堤防防渗加固工程中的应用1.1 垂直铺塑基础防渗技术在河道堤防防渗加固工程中的应用结合当前我国范围内垂直铺塑基础防渗技术在河道堤防防渗加固工程中的实际应用情况可知，其最大铺塑深度已经达到15m，其施工位置处于当前河道堤防防渗加固工程坝角前的2~3m区域。
同时，垂直铺塑基础防渗技术多应用于没有大石块、树根等任何位置的坝体土层。
在垂直基础铺塑防渗技术的具体应用过程中，施工人员须做好对成槽环节、铺塑环节以及回填环节的质量控制工作，才能确保垂直铺塑基础防渗技术的整体施工质量。
首先在成槽环节的质量控制工作中，施工人员要确保当前开挖的槽孔其纵向平面轴线的偏差距离低于10cm，确保槽孔的宽度始终控制在20~40cm的范围内。
施工人员还要确保当前开完的槽孔在实际施工过程中的深度与设计深度相比超出约20cm的距离，对此施工人员可通过绳量探测、造槽机杆臂倾角探测的方式进行有效测量和控制。
施工人员也要确保当前开挖的槽孔，其泥浆护壁施工过程中的泥浆比重符合当前泥浆护壁工程的具体需求。
一般泥浆护壁工程的泥浆比重为1.1~1.5g/cm3。
如果最终比重超过该比值则容易导致土工膜后续很难直接沉入开挖的槽孔底部，如果最终比重低于该比值则容易导致后续施工过程中槽孔的塌壁问题，对河道堤防防渗加固工程施工过程中的人员财产安全性造成严重威胁。
其次在铺塑环节的质量控制工作中，施工人员要确保当前所铺塑的土工膜的质量性能及其他特性均符合当前河道堤防防渗加固工程的实际需求。
长江大堤加固防渗技术的应用摘要：本文主要就监利洪湖段长江干堤的出险情况，对该堤段乃至荆州至武汉段所采用的防渗措施进行了探讨。
对超薄防渗墙、液压抓斗开槽建墙法、钢板桩防渗、SMW工法等防渗方法等防渗新技术的原理、施工方法及程序、优缺点以及适用范围进行了总结。
关键词：堤防加固防渗技术一、概述长江荆州至监利段，建有182.5ｋｍ的荆江大堤。
1949年以来，党和政府十分重视荆江大堤的建设，先后经历了五次大规模的加固培修。
在1998年的大洪水中，荆洪大堤安然无恙。
长江监利至武汉段长约300ｋｍ，其中监利至牌州长约225.89km，简称监利洪湖段，该堤段自下而上地面高程28-25m。
监利洪湖段河势特别复杂，堤防标准偏低，堤身质量差，渗漏、管涌、塌陷等险情层出不穷，溃口风险大，抢险成本也大。
该段长江干堤的形成是在原有堤防上加培起来的，由于历史条件的限制，施工无严格的质量控制，填土质量难以保证，加之动物活动穿挖的洞穴，堤身质量较差。
如1996年汛期，由于持续高水位浸泡，洪湖周家咀因白蚁洞穴而导致堤身严重塌陷，出现重大的溃口险情。
1998年该段干堤也出现了多处险情，据统计，1998年共发生险情929处，其中管涌159处，463个，最大管涌直径1.8m，清水漏洞242处，364个，浪坎26处，内脱坡4处，最大脱坡长度250m。
自98大洪水以后，国家投入了大量资金进行堤防建设。
5年来，湖北省先后从国外引进沉桩超薄防渗墙成墙技术、钢板桩防渗技术，高喷灌浆造墙技术、GPS卫星定位等多项新技术。
这些高新防渗技术、材料的应用，告别了以往对堤防基础无力处理的窘境，解决了长期困扰湖北防汛的砂基堤问题。
洪湖监利长江干堤堪称堤防高新技术的“试验田”，先后运用了垂直铺塑、振沉板桩防渗等5类20多项高新技术。
二、监利洪湖段长江干堤地基情况洪湖、监利长江干堤均修筑在长江冲积平原或高漫滩上，根据砂层分布，地基土层可分为单透水层和双透水层结构。
水利工程施工中堤坝防渗加固技术的运用摘要：现如今，堤防建设及水利工程堤防防渗施工中存在各项问题，严重影响了工程质量，施工单位要合理利用水利工程堤防渗漏技术，根据现场实际情况和水利工程特点，采用具有合理性和可行性的防渗施工技术，健全管理体系与机制，实现施工技术的有效运用。
基于此，本文主要分析了水利工程施工中堤坝防渗加固技术的运用。
关键词：水利工程；堤防防渗；运用引言水利工程堤坝建设对于社会经济以及民生经济发展有着极大促进作用，为保证堤坝具备的综合效益与经济收益能够有效提升，维护堤坝具备的耐久性、防渗性以及实际使用寿命，避免受到病害等各种问题限制。
必须要结合堤坝渗漏问题发生原因，选择针对性防渗技术与防渗手段，让堤坝具备的防渗能力可以全面增强，为堤坝长期稳定运行奠定一个牢固基础。
1水利工程堤防防渗施工的重要性从堤防工程投入应用的实际情况来看，在施工阶段加强堤防防渗施工技术的科学应用，有较高的必要性，不但能够提升堤防工程自身的防渗透能力，而且能够对农田灌溉用水、区域发电用水提供更多的支持，使水利工程整体发挥出更为积极的作用。
一方面，有助于提升堤防工程的安全性与可靠性。
水利工程堤防具有拦水、截水的作用，本身对防渗性能有着较高的要求，一旦结构出现渗漏，且未能得到及时的养护处理，可能造成内部结构受到损害，结构裂缝逐渐扩大，进而对堤防工程的整体可靠性造成影响，增大堤防工程的拦水、截水安全风险。
另一方面，有助于提升水利工程的价值和作用。
水利工程建设的主要目的在于高效开发和应用水资源，主要包括防洪、灌溉、供水、发电等作用。
2堤坝工程渗漏的主要形式堤坝工程渗漏的主要形式：第一，蜂窝渗漏。
蜂窝渗漏是现代农业水利工程堤坝施工中常见的现象，主要是在堤坝施工时混凝土配比结构不合理，混凝土发生离析，坝体表面出现孔洞所致。
第二，开裂渗漏。
主要是在强大的水流冲击下，堤坝出现大面积的开裂，而且此种开裂无法弥补所致。
堤坝开裂更多是由混凝土伸缩缝引发的。
水利工程施工中堤坝防渗加固技术的运用堤坝防渗加固工程是水利工程施工中常见的一种技术，它主要是通过各种措施来消除或者降低水库、河道等建筑物的渗漏问题，保障工程的安全运行。
本文旨在介绍堤坝防渗加固技术的应用，重点探讨混凝土浆液注浆和地下水压力分析两个方面。
一、混凝土浆液注浆技术在堤坝防渗中的应用混凝土浆液注浆技术是一种较为成熟的堤坝防渗加固技术，广泛应用于各类水利、水电等工程领域。
该技术主要是将混凝土浆液注入到堤坝、土坯等部分中，使得渗漏点能够被有效地封堵。
其具体操作步骤如下：1、混凝土浆液的配制：将混凝土、水和外加剂按照一定比例混合并搅拌均匀，形成浆液。
2、清理堤坝表面：用高压清洗机将堤坝表面的灰尘、泥沙等垃圾清理干净。
3、钻孔：根据具体情况进行钻孔，并保持钻孔的大小与混凝土浆液的粘度相匹配。
4、注浆：将混凝土浆液通过注浆管注入到钻孔中，保持注浆压力稳定并观察注浆效果，直至达到预期的加固效果。
混凝土浆液注浆技术的优点是加固效果明显、施工工期短，并且对环境污染少。
但是在实际操作中需要注意的是，混凝土浆液在注入过程中需要保持一定的浆液密度和粘度，否则会导致注浆效果不佳，注浆时间过长等问题。
二、地下水压力分析在堤坝防渗中的应用地下水压力分析是一种通过计算地下水压力分布情况，确定渗漏位置并采取相应加固措施的技术。
该技术主要解决水库、水电站等工程中由于地下水渗透造成的安全隐患。
其具体操作步骤如下：1、地质勘察：对堤坝周围的地质情况进行勘察，确定地下水流速、流量等参数。
2、地下水压力分析：根据勘察结果，计算地下水压力分布和渗透方向，确定渗漏位置和大小。
3、加固措施：根据渗漏位置和大小，采取相应的加固措施，如固土压浆、枕式注浆等。
地下水压力分析技术的优点是能够精确地确定渗漏位置和大小，从而采取针对性的加固措施。
但是在实际操作中需要注意的是，对于一些复杂地质条件的工程，地下水压力分析可能会存在缺陷或者误差，需要加强勘察和分析工作。
Hydraulic Technology358《华东科技》堤防防渗加固的技术在长江堤防管理中的应用阮宜春（池州市贵池区秋江圩长江河道管理所，安徽 池州 247100）摘要：在长江堤防管理中，最主要的便是堤防防渗加固技术。
基于此，本文主要分析了堤防工程中容易出险的几点问题，并对堤防防渗工程的加固技术进行分析，希望对业内人士提供有效参考。
关键词：堤防防渗；加固技术；堤防管理；应用最近，我国长江水利项目发展迅速，使得堤防结构也多种多样，为我国的防洪减灾提供了最有力的支持。
但是，随着时间的推移，堤防防渗的效果就会大打折扣，为了确保长江堤防可以长久地起到效果，就应采用加固技术强化水利保护堤，延长水利保护堤的使用寿命。
1 渗透破坏分析 1.1 堤防主体的渗透与破坏 堤防主体中的渗透破坏主要有四种类型：穿堤建筑物泄漏、逆流大堤斜坡的泄漏、漏洞和集中渗透。
首先，穿堤建筑物通常由混凝土墙和土壤组成，如果两者不能融合在一起，或者如果大堤和穿堤建筑物之间存在裂缝，则水会从管壁泄漏。
这种情况将导致穿建筑物漏水。
其次，在堤防主体的背面，当局部水位较高时，如果高水位持续一定时间，堤防边坡往往会渗漏并破坏堤防边坡的渗透系统，在严重的情况下，可能会发生滑坡并可能侵蚀堤防边坡现象。
但是，堤防的横截面不够宽，堤防的倾角比不是恒定的，填筑度太明显，堤防的横向透射系数太大，以及新旧大堤进行拼接，从而使大堤和坡度结合在一起，如果拼接不够牢固，堤防也会出现腐蚀。
另外，漏洞的定义是指在堤防堤岸或回流坡道周围出现的一些需要保护的孔，如果发生孔洞，将严重威胁堤防的安全。
堤防的质量不合适，堤防的主要材料含有大量的砾石或有机物，堤坝中的微生物或堤防老化会导致漏水和积水。
最后，集中入渗是指水流直接接触堤防时发生的冲蚀破坏现象，水流的冲击力较大，破坏了堤防土体的不渗透性。
在强渗过程中，水流直接撞击堤防，冲击力大，对堤防的安全构成严重威胁，因此必须定期检查和加强堤防的安全[1]。
水利工程施工中堤坝防渗加固技术的运用水利工程中，堤坝防渗加固是非常重要的一项技术。
堤坝是水利工程中用于防洪和调节水流的重要设施，而堤坝的防渗加固技术则是保障堤坝安全稳定运行的关键之一。
本文将介绍水利工程施工中堤坝防渗加固技术的运用。
一、堤坝防渗的重要性作为水利工程的重要设施，堤坝的主要功能是用来防洪和调节水流。
如果堤坝出现漏水现象，则会影响到其正常的使用和安全性，甚至可能引发严重的灾害。
堤坝防渗加固技术的运用是非常重要的。
堤坝防渗加固的目的主要是为了减少或阻止水的渗漏，保护堤坝的结构不受侵蚀，确保堤坝的安全稳定运行。
通过科学合理的防渗加固措施，可以有效地提高堤坝的抗渗性能和使用寿命，降低对水资源和环境的影响，保障水利工程的正常运行。
二、堤坝防渗加固技术的运用1. 地基处理堤坝的防渗加固首先要从地基处理开始。
地基处理是指对堤坝的地基进行改良处理，以提高其抗渗性能。
通常采用的地基处理方法包括填筑加固、灌浆加固、搅拌桩加固、预应力锚杆加固等。
这些方法能够有效地提高地基的密实度和抗渗性能，从而减少渗水风险。
2. 防渗材料的选用在堤坝防渗加固中，防渗材料的选用非常重要。
通常采用的防渗材料包括混凝土、水泥、粘土、聚合物及其复合材料等。
在实际应用中，应根据堤坝的具体情况和渗漏原因，选择合适的防渗材料进行加固，以确保其具有良好的抗渗性能。
3. 防渗结构设计在堤坝的防渗加固中，防渗结构的设计是至关重要的一环。
防渗结构的设计需要充分考虑到堤坝的工程特点、地质条件和水文情况，以及可能的渗漏原因，从而确定合理的加固方案和结构形式。
常见的防渗结构包括渗水带、防渗墙、防渗棚、防渗层等，这些结构能够有效地提高堤坝的抗渗性能。
4. 加固施工工艺堤坝防渗加固的施工工艺也是关键所在。
在施工过程中，需要严格按照设计要求和技术规范进行施工，确保加固结构的质量和稳定性。
还要注重施工过程中的质量控制和安全监控，确保施工过程中不会影响到堤坝的安全运行。
防渗加固技术在水利堤防工程中的实际应用近年来，水利工程项目的工程量不断的增加，保证水利工程的施工质量是该行业的重要工作，目前的水利工程中很容易出现的渗水的现象，这对水利工程的正常运行有着恶劣的影响。
水利工程中的堤坝建设是非常重要的一个环节，而堤坝防渗加固工作是堤坝建设的核心，如何有效利用防渗加固技术对堤坝进行防护是施工单位需要掌握的技术知识，进而，本文对防渗加固技术在水利堤防工程中的实际应用进行了分析和探讨。
标签：防渗加固技术；水利堤防工程；实际应用引言：一般来说，水库及江河堤坝都会存在渗水和漏水等现象，这种渗漏问题会极大程度降低堤坝软弱基础的结构面强度，甚至导致江堤周围岩土层及断裂带填充物变形现象。
这些现象都是由于长期不维护或水流管涌等状况所造成的，特别是汛期来临后，堤坝整体的潜在安全隐患可能都会爆发，因此必须对其进行法身加固技术维护。
一、水利工程渗水的原因水利工程在施工和使用的过程中，都会出现渗水的情况，这对水利工程的正常运行有着非常大的影响，所以一定要重视这个问题，找到水利工程中渗水的原因，并且根据实际情况采取相应的措施去解决这个问题，下面对引起水利工程渗水的原因进行分析。
1、施工缝引起渗水水利工程项目的工程量比较大，施工的面积也比较广，许多施工技术人员都会对工程进行区域划分，然后按照区域进行施工，施工使用混凝土也会划分成几个区域，每个区域的混凝土连接地方容易产生间隙，这样就会出现渗水的现象，导致连接处防水能力比较低，还有就是在施工的过程中，如果如两模板之间有空隙，相互之间不能进行有效的支撑，之间的泥浆就会渗透出来，这样就会从缝隙中渗水。
2、在坝体上设立的穿墙管引起坝体渗水这种现象的发生也是在水利工程建设中，比较常见的，这些穿墙管在焊接处因为不够严密，所以就造成了渗水现象的发生，还有一种因素就是因为混凝土在应用中没有按照其要求捣碎，所以使其结构不密实，在应用中，很容易形成空洞后者麻窝，所以针对这两者现象，有很大的可能造成渗水现象的发生，这不仅会造成坝体建设的不够坚固，还给在其应用中，留下了一定的安全隐患。
水利工程施工中堤坝防渗加固技术的运用摘要：当今，随着我国经济转型升级，水利工程已成为保障民生的重要基础。
近年来，堤坝防渗加固技术的研究和应用，极大地改善了我国水利工程的质量，但长江地区的洪涝灾害仍然暴露出水利工程的不足之处。
因此，为了更好地推动我国水利防渗加固技术的发展，必须深入实施，积极探索新的技术手段，以期达到更高的水利工程质量标准，从而更好地满足人民群众的需求通过不断深入的研究和实践，提炼出更加先进的技术手段和措施，以提升水利工程堤坝的防渗加固能力，为实现可持续发展打下坚实的基础。
关键词：水利工程；施工管理；堤坝防渗；加固技术由于水利工程的渗漏问题日渐突出，各级政府正日趋注意并开始大力推广堤坝防护技术。
为了确保项目的顺利建设，必须持续改良和优化这些技术。
针对当前的情况，我们需要结合具体情况，选择最适当的方法，才能最大限度地减少渗漏，从而达到最佳的项目成果。
这既可以帮助我们更好的抵御洪涝灾害，又可以为社会带来更多的好处。
1堤坝防渗加固技术含义和要点通过“前堵后排和保护渗流出口”规定的渗流管理措施，可以有效地阻止或减少渗漏对堤坝的危害，确保其稳定性。
因此，进行有效的防渗加固，必须严格遵守“前堵后排和保护渗流出口”的规定，以确保其稳定性。
在堤坝中，渗流的危害可能会导致各种类型的问题，如散浸、渗水、滑坡、裂缝、塌陷、喷发、溢出、溢洪等。
为了有效地抑制这些危害，我们需要采取多种方法，如建造覆盖物、建造斜墙、建造垂直梯级梯段、进行锥孔钻孔、进行沉淀、挖掘、放气、清理河道、设置过滤器等。
在进行堤坝防渗工程时，必须确保其符合4项基本原则：第一，必须加强对施工过程的监督，确保其安全可靠，并尽可能减少发生的意外事件。
第二，在选择和采取防渗措施时，必须考虑到实际的环境条件。
第三，为了减少洪涝灾害的危害，我们必须努力提高堤坝的抗洪能力。
第四，我们强烈推荐选择最新的、最高效的、最优质的设计方案，以确保施工的安全性。
防渗加固技术在水利堤防工程中的具体应用摘要：水利堤防工程一直以防水稳固为主要的施工技术，施工过程中需要注意的事项以及知识应用对整体工程质量影响非常大。
施工后的养护工作也关系着水利堤坝工程的使用寿命和使用质量。
所以无论是施工过程中还是施工过程后都应该做好防渗加固的工作，本文主要通过对施工问题进行分析并且结合相关方案进行简单介绍，对防渗加固技术在工程中的应用进行探讨。
关键词：防渗加固；水利工程；堤防工程；具体应用引言：我国目前的施工技术尚未成熟，施工过程中也有很多病害问题亟待解决，这种情况不利于我国水利工程发展。
防渗加固技术的应用可以解决大部分工程问题，利用该项技术的特点可以达到防渗目的提升工程质量延长其使用时间。
水利工程在此项技术的基础上也有更多的发展空间。
其中对病害问题出现的原因进行分析是重要前提，以此为基点才能对防渗加固及数进一步了解并且采取有效的措施。
一、问题主要类型以及方案确定水利工程便利程度人们有目共睹，为人们生活带来极大便利性的同时还推动了我国经济快速发展，但是水利工程却经常出现渗透和不稳固的问题，解决类似的问题首先应该了解主要的类型。
对水利堤防工程进行渗透破坏的形式主要有流通、管涌以及渗漏，这几种渗漏类型大多数情况会出现在堤防的堤身、堤基或者两者的结合处，出现渗透的主要原因是因为堤防的结构不够科学合理，填筑的密度也打不到专业要求。
而且在施工过程中很多工人不注意施工细节，对材料的选取不够严格，在水利堤防工程施工前没有仔细进行清理，这都是影响工程质量的主要原因。
针对这种情况，施工单位一定要重视起来，采取适当的加固方案从根本上解决这样的问题。
施工方案确定之前一定要对现场的地势条件等因素进行观察，细节处的更正对整体水利工程造成的影响也是需要重点考虑的环节。
适应性较强的作业手段和合理的加固方案通常都会采用高喷法的施工方式，而且施工过程中不会采用冲击钻等一些冲击性较强的施工方式，这样便捷的施工方式让堤坝工程处理更加科学稳定。
关于江堤防加固工程中防渗技术的选择与应用摘要：江堤加固是一项非常重要的工作，意义深远，任务艰巨。
在江堤防加固的工程中，防渗漏技术有良好的效果。
随着科学技术的进步和人们不断地探索研究，在堤防防渗工程中出现了许多新材料、新技术。
以下本文将3种防渗漏技术的优缺点及适用范围进行详细分析。
关键词：防渗技术；加固工程；选择应用
1垂直铺塑防渗方法
垂直铺塑法防渗实际上分为基础垂直防渗和坝体斜铺防渗两种，一般将两种方法合用来完成堤防的防渗工程。
1．1垂直铺塑基础防渗
利用链条式开槽机在坝脚前切割出30cm宽的土槽，并用泥浆液护壁，在槽内铺设连续的土工膜，最后回填松散干净的粉质壤土，从而形成一道连续的防渗体系，阻止坝基的渗流以确保堤防的稳定安全。
目前最大铺塑深度在15m以内，适用于不含较大石块及树根的任何土层，施工位置应该在坝脚前2-3m。
“垂直铺塑”的施工质量控制主要是成槽质量控制、铺塑质量控制、槽孔回填料质量控制3个环节。
(1)在成槽质量控制方面，主要做好以下几点：①孔槽纵向平面轴线偏差不超过l0cm，槽孔宽度控制在20-40cm。
②槽孔实际挖深超出设计深度20cm左右，一是靠绳量探测，另一方法是测量造槽机杆臂的倾角来保证成槽深度。
③槽孔的泥浆固壁。
为防止塌壁，
应控制槽内泥浆比重，根据已建成工程的经验，一般为1．1—1．5g ／cm 3。
比重太大，铺塑时很难将土工膜沉到槽底，比重不足易发生塌壁，造成生产质量事故和财产损失。
(2)土工膜铺置控制：①塑膜质量的控制。
—是检查厚度是否够，二是检查幅宽是否够，三是检查其抗折、抗冲破强度是否达到设计要求。
②塑膜插入深度控制。
我们的作法是将土工膜栽到铺设深度相应的长度单幅下放，这样直接检查剩余膜的长度就可以控制土工膜的铺设深度。
③塑膜搭接控制。
搭接宽20cm。
斗用与之长度相等的砂袋挤住膜搭接处防止两膜分离和水平移动。
④塑膜上端超出槽口平面，至少40-60cm，以便固定或与坝坡防渗复合膜搭接。
(3)在孔槽回填方面：①回填的土料选用干净的粉质土。
②回填土要及时，当塑膜铺入后及时先回填1m左右，以固定塑膜下端，防止塑膜上浮。
③应逐步用干净的粉质土自然落槽，不得挤压，防止土工膜被回填土挤压下沉。
垂直铺塑的塑料薄膜常用的有两种，即聚氯乙烯和聚乙烯。
由于聚乙烯薄膜抗拉强度比聚氯乙烯高，耐老化、使用寿命比聚氯乙烯长，故近年来多采用聚乙烯薄膜。
试验表明，埋入地下的聚乙烯塑料薄膜使用年限为60-180a。
聚乙烯薄膜具有良好的隔水、粘接和适应变形的性能，渗透系数为5×lo-11cm／s，是理想的防渗材料。
聚乙烯薄膜的主要性能见表1：
表1聚乙烯薄膜主要技术性能
厚度/mm 幅宽/m 抗拉强度/mpa 拉断时伸长率/% 使用温
度范围/℃密度/g.cm-3 直角撕裂强度/mpa
0.2-0.4 8.0 ＞8-18 ≥280 -20 0.91 ≥4.0
450 35 0.93
1．2 斜坡铺塑
斜坡铺塑为pe复合土工膜。
它是由pe塑膜与土工织物复合而成，有一布一膜和两布——膜等组合型式。
土工膜的搭接最好热焊合，焊接宽15cm。
若缝合，搭接宽50cm，缝合两道线。
根据“上堵下排，防排结合”的原则，将垂直铺塑布置在上游堤脚附近，垂直埋入堤基的相对不透水层，并与斜坡铺塑粘合在一起。
斜坡铺塑至设防水位以上0．5，形成以塑料薄膜为主体的防渗体，以降低坝内浸润线高度，达到提高堤基、堤身渗流稳定性的目的。
2高压定喷灌浆防渗技术
高压喷射法就是利用工程钻机钻孔至设计处理的深度后，用高压泥浆泵，通过安装在钻杆(喷杆)杆端置于孔底的特殊喷嘴，向周围土体高压喷射固化浆液(一般使用水泥浆液，也可以用粘土浆代替)，同时钻杆(喷杆)以—定的速度提升，高压射流使—定范围内的土体与固化浆液混合，凝固后便在土体中形成具有一定性能和形状的固结体。
按一定的距离连续施工就会在地下形成一道防渗体。
可分为单管法、二管法、三管法等。
采用水气同轴喷射，利用高压射流切割掺搅地层，经充填挤压、渗透凝结等作用，使浆液在低压条件下与被灌地层土颗粒掺混，形
成凝结防渗体。
有旋喷、定喷和摆喷三种喷射方式，适用于松散、软弱地层以及淤泥、中细砂、砂卵石、砂壤土人工填筑土层等透水地基构筑防渗板墙，可应用于中低水头水利工程基础如堤防、土坝等构筑物的防渗加固。
高压喷射法具有成本较低，施工速度较快，可靠性高等优点，具有以下特点：①高喷法是利用高压将胶凝材料强制地压入地基材料中，与地基凝结在一起形成固结体，因此浆液不易流失，能保证预期的范围。
②能在钻孔中任何一段内施工，也可以在孔底或中部喷射，此外，也可以水平方向喷射和倾斜方向喷射施工。
③高喷法通常采用水泥浆液，不会造成环境和地下水的污染，且耐久性较好，施工噪音较小，④施工较简便灵活，施工设备造价低。
可在施工线上任何部位开始施工，在工期紧的情况下可用增加设备的方法来缩缩短工期。
该方法的施工质量控制主要是钻孔深度和灌浆压力。
钻孔深度控制比较简单，直接测量钻杆长度就能掌握住。
灌浆压力则需要根据现场实际情况进行调整，太低达不到设计尺寸，太高容易造成地面被高压抬起。
3多头小直径水泥防渗墙
多头小直径防渗墙是将相邻搅拌桩部分重叠搭接而成为组成水泥土防渗墙，这种挡墙具有较高的抗渗性能，可以形成良好的隔水帷幕。
多头小直径深层搅拌桩机，各幅钻孔位置精确能安全搭接形成连成一体的墙体，排柱式水泥土地下墙的连续性、均匀性都非常
好。
目前水泥土薄壁防渗墙通常选取12、16、20、25、30cm等几种壁厚。
从己完工程现场检测结果看：墙体搭接均匀、连续整齐、美观、墙体垂直偏差小，满足防渗截水的要求。
该工法适用于黏土、粉质黏土、淤泥质土以及密实度中等以下的砂层，且施工进度和质量不受地下水位的影响。
因而，目前防洪堤的垂直防渗处理，在墙身不大于18m的条件下可以选用深层搅拌桩水泥土防渗墙。
多头小直径深层搅拌桩水泥土薄壁防渗墙的施工特点：①截渗效果可靠。
截渗墙接头的防渗处理，直接关系到截渗墙整体截渗效果，这一直是施工单位、设计部门关注的问题，特别是薄壁防渗墙其搭接头的防渗处理尤为突出。
目前水泥土防渗墙的墙厚，通常在16-30cm之间，深度8-18m，目前使用的搭接方法能很好地保证墙底部的整体连续性。
②缩短施工工期。
水泥柱之间连接采用搭接，不用另外再处理了，这样防渗墙施工结束，即工程竣工，缩短了工期。
③降低施工成本。
由于多头小直径深层搅拌桩机具有功效高的特点，完成1个15m桩只需1h的时间，因而成本不高。
接头完工后勿需另外再处理，降低了施工成本。
多头小直径防渗墙的主要控制指标是两孔搭接宽度和钻孔倾角。
其中钻进倾角是比较重要的，如控制不好就会造成水泥柱的不连续，影响防渗效果。
[1]
4垂直防渗方案的选用
在堤防、土坝除险加固工程中，防渗与地基加固处理方案的选
择，具体取决于以下诸方面：
(1)垂直防渗方案的选择主要考虑适应工程性质、条件，可满足工程防渗目的和要求，有—定的防渗标准，工程费用较低等因素。
防渗标准直接关系到堤防的安全性以及工程量、工程进度、造价等。
(2)堤防垂直防渗是渗流控制处理的—部分，尽可能符合前堵后排的原则、堤身和堤基渗流控制措施统一考虑的原则，和渗流控制方案一起应在技术经济比较后确定。
(3)堤身的垂直防渗处理
可采用截渗墙(薄防渗墙、定摆喷、板桩墙)，劈裂灌浆等防渗体。
在防渗体不能和地基防渗措施统筹实施时，可考虑截渗墙方案。
(4)堤基的垂直防渗处理
透水堤基垂直防渗处理可采用截水槽、截渗墙等作为防渗体。
采用截水槽、截渗墙等防渗体时，材料可采用粘性土、土工膜、固化灰浆、水泥、水泥砂浆、混凝土、塑性混凝土、沥青混泥土、化学材料；施工可采用人工开挖、机械开挖、铺设、冲击钻、叵转钻、抓斗、轮铣、射水、锯槽、斗式、多头钻、定摆喷、灌浆、板桩、搅拌桩等技术；其厚度和设置方式应满足材料允许渗透坡降要求；其防渗性能、效果应符合防渗要求和适应防渗体的布置。
(5)堤基防渗体应布置在临水堤脚或堤顶偏临水侧，并与堤身防渗体有效连接，且符合变形协调的要求。
[2]
参考文献：
[1] 陆付民,李建林. 堤防防渗加固方法研究[j]. 人民黄河,
2004 .
[2] 黎文杰, 李良卫. 江西堤防加固防渗新技术介绍[j]. 中国水利, 2001.
[3] 吕文堂, 马继业, 窦焕春. 黄河下游堤防加固措施及适应性分析[j]. 中国水利, 2004.
注：文章内所有公式及图表请以pdf形式查看。
