六通阀的简介原理及应用一、什么是六通阀？六通阀是一种用于控制流体介质流动的阀门。
它具有六个通道，可以连接六根管道，通过控制阀门的开启和关闭，调节介质在不同管道之间的流动方向和流量。
二、六通阀的工作原理六通阀通过阀体内的阀杆来实现对流体介质的控制。
当阀杆向下压入时，阀门打开，介质可以从一个通道流动到另一个通道。
当阀杆向上拉出时，阀门关闭，介质无法流动。
三、六通阀的应用场景六通阀在工业生产和管道系统中有广泛的应用。
下面列举了一些常见的应用场景：1.石油工业：六通阀可以用于石油开采和输送过程中的管道控制，实现多个分支管道之间的流量调节。
2.化工工业：在化工生产过程中，需要对不同介质进行混合或分离，六通阀可以实现不同管道之间的介质控制。
3.能源行业：在能源生产和供应系统中，六通阀可以用于管道的切换和调节，确保能源传输的稳定和可靠。
4.污水处理：六通阀可以应用于污水处理系统中的管道控制，实现不同处理单元之间的流量调节和污水处理工艺的优化。
5.供水与排水：在城市供水和排水系统中，六通阀可以用于调节不同管道之间的流量分配，保证供水和排水系统的正常运行。
6.航天航空：在航天航空领域，六通阀被广泛应用于燃料供给系统和控制系统，确保燃料的准确配送和系统的可靠性。
四、六通阀的特点及优势六通阀相较于普通阀门具有以下特点和优势：•多通道：六通阀具有六个通道，可以实现多个管道之间的流动切换和流量调节。
•灵活性：六通阀的通道可以根据需要进行开启和关闭，实现不同通道之间的介质控制和调节。
•节约空间：六通阀具有多个通道，可以实现多个功能的集成，避免多个单通道阀门的安装和占用空间。
•可靠性：六通阀采用高质量的材料和先进的制造工艺，具有较高的密封性和耐用性，能够长时间稳定运行。
五、六通阀的选型和使用注意事项选择和使用六通阀时需要考虑以下因素：1.流量要求：根据系统的流量需求选择合适的阀门型号和尺寸，确保阀门能够满足系统的流量要求。
2.介质特性：需要考虑介质的压力、温度、含固体颗粒等特性，选择材质适应的阀门以确保阀门具有良好的耐腐蚀性和耐磨性。
在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。
该阀安装在稀油润滑系统输送润滑油的管道中。
通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换向和启停。
六通换向阀的性能参数公称通径(mm)50～150适用温度(℃)室温～80公称压力(MPa)1.0适用介质润滑油连接形式法兰强度试验压力(MPa)1.5密封试验压力(MPa)1.1耐压试验温度(℃)常温六通换向阀的工作原理和结构特点六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。
阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。
反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。
图1 六通换向阀1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体(1)六通阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。
阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。
密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra≤0.8μm。
(2)六通阀有两组密封组件。
每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。
阀瓣为碳钢板焊件,设有加强筋,即增加阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。
阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。
在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。
调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用,确保各通道密封性能同步到位。
图2密封组件1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉(3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。
余热发电汽轮机冷油器六通阀操作方法汽轮机润滑油冷油器六通阀操作方法一、六通阀结构
图1-1 冷油器六通阀
六通阀有两种工作状态对应着两台冷油器的一用一备和两台同时运行。
当切换到两台冷油器同时运行时，相当于润滑油的冷却面积增大一倍，将大幅降低冷油器出口油温。
切换过程中务必将备用侧冷油器油侧的空气放净，否侧容易造成低油压保护动作跳机。
二、冷油器切换操作方法
1冷油器切换油侧操作
1.1如是正常备用冷油器，切换前应检查备用冷油器油侧已充满油。
1.2如果未充满油，切换前应缓慢开启注油门向备用侧冷油器油侧进行充油检查。
1.3如备用侧冷油器油侧方空气门(开启)后管道温度等于运行侧油温就说明该侧油已充满(解开该空气管活结检查最彻底)。
1.4油侧是否充满是扳动切换阀的关键，扳动过程要缓慢，越到90度位置阻力越大。
2冷油器切换水侧操作
2.1在开启水侧冷却水阀门时，应逐步加大流量，加强调节保持油温正常。
2.2全开冷油器出口水门，稍开顶部水侧放空气门，空气放尽后关闭。
2.3换热管内空气如未排尽，将造成换热性能不良，冷油器出口油温高。
六通阀基本结构及进样原理
六通阀分为两个状态，一个是载样状态，一个是进样状态。
六通阀的基本结构包括定子部分和转子部分。
定子上有六个孔与六通阀的六个气路接口一一对应，即一个孔对应一个气路；转子上则刻了三个槽，将转子放在定子上，定子上相邻的两个孔则通过一个槽连接相通。
六通阀作为进样阀使用时，需要在六通阀上安装定量环，用以对需要分析的样品进行体积取样。
常见的定量环有250μL、500μL和1mL等。
安装定量环之后，按照气路图说明，即可使用六通阀进行气体进样。
以液相色谱仪六通阀进样器为例，其工作原理可分为两步，分别是进样和分析。
进样时，使用泵将流动相溶液从①号压入，使之在液相色谱仪系统中形成稳定的流路；然后，将用进样针取适量样品溶波，经微量进样针从⑤号孔注射进定量环，定量环充满后，多余样品从④号孔放空孔排出，进样即完成。
样品进入定量环后，六通阀进入分析步骤的操作。
将手柄转动，使阀与样品流路接通，由泵输送的流动相冲洗定量环，推动样品进入液相色谱仪色谱柱中进行分离检测分析。
在此操作过程中，要注意手柄的使用。
因为当手柄处于流路和注射之间时，暂时堵住了流路，流路中压力骤增，再转到进样位，过高的压力在柱头上引起损坏，所以应尽快转动阀，不能停留在中途。
三位六通换向阀工作原理
三位六通换向阀是一种常用的液压控制元件，其工作原理如下：
1. 结构：三位六通换向阀由阀体、阀芯、控制手柄和弹簧等组成。
阀体上有三个入口口孔、一个出口口孔和一个连通口孔。
2. 初始位置：当阀芯处于初始位置时，阀芯通过弹簧力保持在中间位置，从而阻止液体流动。
3. 工作过程：当控制手柄作用在阀芯上时，阀芯会发生位移，从而改变液体的流向。
- 中位：当控制手柄处于中位时，液体无法通过阀体，阀芯将会阻止液体流动。
- 左位：当控制手柄向左移动时，液体从左侧入口口孔进入阀体，经过阀芯后从出口口孔出去，左侧的连通口孔关闭。
- 右位：当控制手柄向右移动时，液体从右侧入口口孔进入阀体，经过阀芯后从出口口孔出去，右侧的连通口孔关闭。
4. 弹簧复位：当控制手柄松开时，弹簧会使阀芯恢复到初始位置，液体无法通过阀体。
通过改变控制手柄的位置，三位六通换向阀可以实现不同液路的切换和控制，用于液压系统中的流量控制、压力控制、方向控制等。
在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。
该阀安装在稀油润滑系统输送润滑油的管道中。
通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换向和启停。
六通换向阀的性能参数公称通径(mm)50～150适用温度(℃)室温～80公称压力(MPa)1.0适用介质润滑油连接形式法兰强度试验压力(MPa)1.5密封试验压力(MPa)1.1耐压试验温度(℃)常温六通换向阀的工作原理和结构特点六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。
阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。
反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。
图1 六通换向阀1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体(1)六通阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。
阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。
密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra≤0.8μm。
(2)六通阀有两组密封组件。
每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。
阀瓣为碳钢板焊件,设有加强筋,即增加阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。
阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。
在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。
调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用,确保各通道密封性能同步到位。
图2密封组件1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉(3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。
六通阀的工作原理
六通阀是一种常用的控制阀门，它具有两个入口和四个出口。
它可以选择将流体从两个入口之一流向四个出口之一。
六通阀的工作原理基于内部阀芯的位置。
阀芯有三个不同位置：中间、左移和右移。
当阀芯处于中间位置时，两个入口和四个出口之间是分离的，流体无法通过。
当阀芯向左移动时，右侧的两个出口被连接到左侧的一个入口，而左侧的两个出口则与右侧的一个入口相连。
这种情况下，流体可以从右侧的两个入口进入，然后通过左侧的两个出口离开。
当阀芯向右移动时，情况正好相反。
左侧的两个出口被连接到右侧的一个入口，而右侧的两个出口则与左侧的一个入口相连。
这时，流体可以从左侧的两个入口进入，然后通过右侧的两个出口离开。
通过操作阀芯的位置，可以灵活地选择将流体导向哪个出口。
这使得六通阀在一些特定的工业应用中非常有用，例如可在管道系统中切换流体的流向，或者用于流体的混合和分离等操作。
需要注意的是，六通阀的具体工作原理可能会有一些差异，取决于供应商和设计。
因此，在安装和操作六通阀时，应仔细研究相关的技术规格和说明书，以确保正确使用和操作。

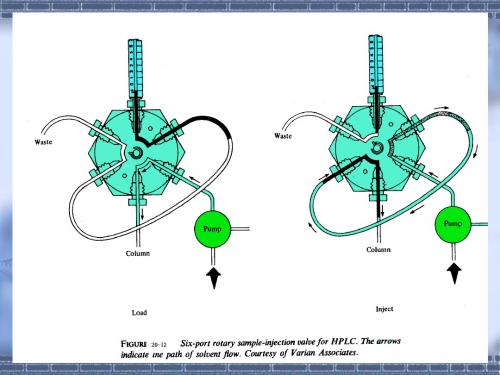

HPLC六通阀进样器的使用及保养六通阀进样器是高效液相色谱系统中最理想的进样器，它是由圆形密封垫（转子）和固定底座（定子）组成。
1.工作原理（1）手柄位进样（Load）位置时，样品经微量进样针从进样孔注射进定量环，定量环充满后，多余样品从放空孔排出;（2）将手柄转动至进样（Inject）位置时，阀与液相流路接通，由泵输送的流动相冲洗定量环，推动样品进入液相分析柱进行分析。
2.六通阀进样器的使用及保养事宜（1）手柄处于Load和Inject 之间时，由于暂时堵住了流路，流路中压力骤增，再转到进样位，过高的压力在柱头上引起损坏，所以应尽快转动阀，不能停留在中途。
在 HPLC系统中使用的注射器针头有别于气相色谱，是平头注射器。
一方面，针头外侧紧贴进样器密封管内侧，密封性能好，不漏液，不引入空气;另一方面，也防止了针头刺坏密封组件及定子。
（2）六通阀进样器的进样方式有部分装液法和完全装液法两种。
使用部分装液法进样时，进样量最多为定量环体积的75%，如20μl 的定量环最多进样15μl的样品，并且要求每次进样体积准确、相同;使用完全装液法进样时，进样量最少为定量环体积的3～5倍，即20μl的定量环最少进样60～100μl的样品，这样才能完全置换样品定量环内残留的溶液，达到所要求的精密度及重现性。
推荐采用100μl的平头进样针配合20μl 满环进样。
（3）可根据进样体积的需要自已制作定量环，一般不要求精确计算定量环的体积，譬如，一根名义上10μl的定量环，实际是9μl还是11μl并不重要，因为被测样品和校正样品的进样体积保持一致，在计算结果时误差都被抵消了。
（4）进样样品要求无微粒和能阻死针头及进样阀的物质，样品溶液均要用0.45μm的滤膜过滤。
防止微粒阻塞进样阀和减少对进样阀的磨损。
为防止缓冲盐和其他残留物质留在进样系统中，每次结束后应冲洗进样器，通常用不含盐的稀释剂、水或不含盐的流动相冲洗，在进样阀的Load 和Inject 位置反复冲洗，再用无纤维纸擦净注射器针头的外侧。
六通阀和十通阀的工作原理哇塞！朋友们，今天咱们来聊聊六通阀和十通阀的工作原理！这可真是个超级有趣又有点复杂的话题啊！首先，咱们得搞清楚啥是六通阀！六通阀啊，它就像是一个精密的小管家，在各种化学分析、工业流程中发挥着重要作用！六通阀的工作原理其实并不难理解啦。
它主要是通过阀芯的转动来控制流体的流向。
你想啊，当阀芯转到一个特定的位置，通道就会接通或者关闭，这是不是很神奇？比如说，在液相色谱分析中，六通阀可以实现样品的定量引入和分离，哎呀呀，这可太关键了！那十通阀呢？它比六通阀更复杂一些哟！十通阀有着更多的通道，也就意味着它能够实现更复杂的流体控制。
想象一下，在一个复杂的化学实验中，十通阀能够精确地控制各种试剂的混合和分离，这得需要多么精细的设计和操作啊！六通阀在工作的时候，阀芯的转动角度和速度都得精准控制，要不然就会出大问题哟！比如说，如果转动不到位，那流体的流向就乱套啦，实验结果也会不准确，这可怎么行？！而十通阀呢，由于通道更多，对控制的要求就更高啦！它需要更加精密的机械结构和控制系统来保证其正常工作。
