第一节机电工程施工总平面图及施工临时设施设想一、一、本工程场地管理要求场地管理要求一览表二、二、工程临设概况根据机电总承包安装的工作量、高峰进场人数及现场实据情况，我施工单位的办公设施、生产设施、生活设施、生活生产用电、用水、排水排污、搭设质量要求及管理需总体考虑。
三、三、办公设施办公设施：高峰管理人员约20～30人，办公用房：经理室21.6㎡、项目副经理和技术负责人21.6㎡、资料总务21.6㎡、设计室64.8㎡、大会议室63.6㎡、小会议室43.2㎡、机电工程师办公室216㎡、内设男女厕所21㎡（包括扶梯间），总计约400㎡左右。
四、四、现场生产设施生产设施：高峰期现场工具间216㎡（约10间）、小型加工场地400㎡、现场仓库：小五金仓库100㎡、大五金仓库200㎡、材料堆场800㎡。
如果现场能够搭设大型制作加工场地，加工场地约1500㎡，总面积约3000㎡。
如果现场不能够搭设大型制作加工场地，那么我司在工地周边租借制作加工场地。
五、五、平面布置图六、六、临设搭设规范及质量要求1、临时设施搭设及用房防火必须严格执行中华人民共和国国家标准GB50720-2011的安全技术规范规定，并做好搭建过程中验收工作。
2、搭设必须选用具有相应资质的施工单位，并签订合同，并做好对搭建过程中安全监控工作。
3、承重钢材应使用《碳素结构钢》（GB-700）规定的Q235（HRB235钢，并应具有抗拉强度、伸长率、倔服点、冷弯试验和硫、磷的极限含量的合格保证。
4、彩钢夹芯板外层钢板厚度必须达到0.5mm，用于承重结构的彩钢夹芯板厚度不小于75mm。
彩钢夹芯板粘结剂的粘结强度应大于0.10MPa。
5、彩钢夹心板应当提供相应的质量安全指标和防火等级指标，芯材的燃烧性能等级应为A级。
6、临时性建(构)筑物的防火间距要求临时性建(构)筑物距易燃、易爆危险物品仓库的间距宜大于25m。
成组布置的临时性建(构)筑物,每组不得超过10幢,幢与幢之间的间距不得小于3.5m,组与组之间的间距不得小于8m。

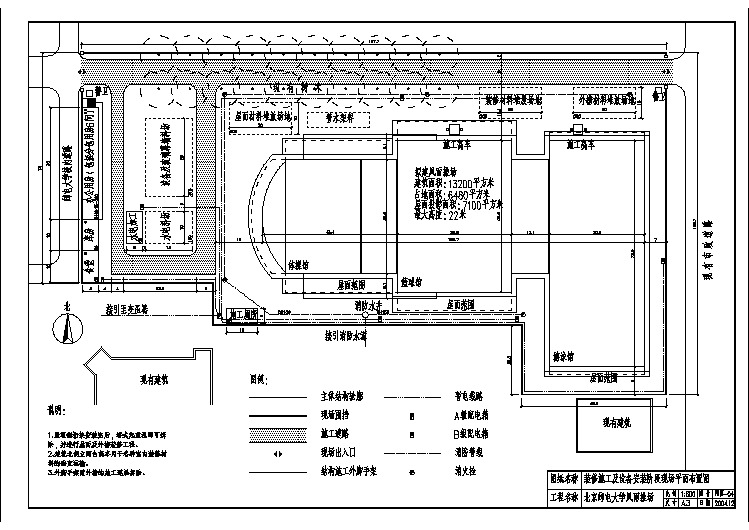

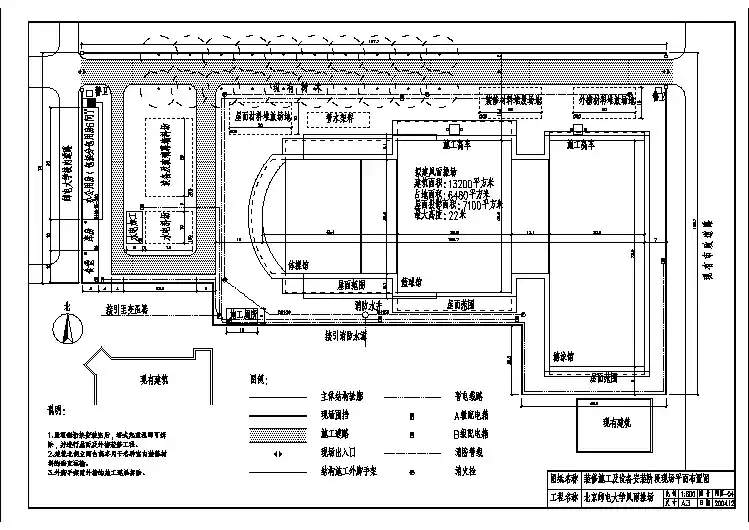

施工现场总平面布置施工现场总平面布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
1、布置说明进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素，综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。
同时，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。
易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。
保证不中断现况交通，便于施工物流的进出及内部循环。
尽可能方便施工，确保工期计划中关键线路施工任务的完成。
符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。
各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。
合理布置路线、现场供水和供电。
工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。
施工临时用水、用电安装要用合乎规范要求的变电器和配电箱、水表和阀门。
2、临时设施在本工程的施工现场布置中，我们充分考虑到现场实际情况。
本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。
目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。
（1）施工现场围护围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司CI标准加工制作宣传标语，树立企业文明、环保形象。
为了将施工对周边环境的影响降低到最低限，现场施工组织有序，施工现场实行全封闭式管理，用2.5m高围墙进行分隔，施工大门按公司形象设计要求布置，门口设警卫室，非施工人员未经许可不得随意出入。
施工现场总平面布置1施工现场总平面布置原则本工程场区较为平整，根据工程场地的特点及周围环境特性，现场平面布置应充分考虑各专业同时施工，各专业施工人员及机械众多等各种因素及施工需要，布置时考虑遵循的原则如下：1、依据工程特点和各施工阶段要求，对施工现场实行分阶段布置和管理。
2、施工平面紧凑有序，按专业划分施工用地，尽量避免各专业用地交叉而造成的相互干扰。
在满足土建、机电安装、装修等施工条件下，合理布置，方便各种施工材料存放以及方便组织场内运输，以便于全面管理。
3、合理布置塔吊和施工电梯，利用场内施工道路，合理布置材料堆放场，减少运输费用及场内二次搬运。
4、动态管理的原则，根据不同的施工阶段进行动态的平面布置与管理。
5、合理布设施工临时用水、用电线路，保证工程顺利施工。
6、施工平面布置尽量减少对周围环境的破坏。
2施工总平面布置方案现场办公设施布置1、办公用房根据招标图纸及现场踏勘，施工现场办公区布置在施工场区东南侧红线内（具体位置由业主确定），包括一栋两层彩钢板房办公楼、停车场、厕所等设施。
办公楼内设置包括总承包办公室、业主办公室、监理单位办公室、会议室等。
办公室内统一配备办公桌椅和文件柜，并配备电脑、打印机、复印机、传真机等办公设施，会议室内配备拼装式长型会议桌，满足现场会议需要。
2、办公区域场地绿化为了更好地体现我公司的形象，在办公区域内设置旗台、花坛、绿地，以营造办公环境。
3、办公区域形象设计标准（1）编制说明我公司现场工作须经业主同意之后方可实施，本工程实施过程中的有关公开性文字，我公司将充分尊重业主意见，有关事项均须事先征得业主同意。
（2）现场形象工作计划1）保证行政办公用品及对外交流手段统一2）保证现场临建的标准、统一3）保证员工着装的统一（3）阶段性现场形象工作计划安排现场围墙外墙面按业主及我公司的要求间隔书绘业主宣传词、我公司宣传词、徽标。
施工脚手架搭设完成后，其外围统一用绿色密目网封闭，既起到了防尘安全作用又有良好的外观效果。
机电管线布置的重要性机电专业中,管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制,专业间各自为政、条块分割,加上管线复杂、交叉繁多,缺乏统一规划,缺乏空间合理分配,当在现场施工中必定会造成管线布置方面的冲突,导致安装高度过低,为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料,根据现场情况,结合自身解决施工技术方面经验,投入足够专业技术的技术人员,通过施工前绘制机电管线综合布置图及相关的控制工作,才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线,保证施工的可行性、美观性及生产使用中的实用性。
机电管线深化设计的必要性1 合理布置各专业管线,最大限度的增加建筑使用空间,减少由于管线冲突造成的二次施工。
2 综合协调机房及各楼层平面区域或吊顶内各专业的路径,确保在有效的空间内合理布置各专业的管线,以保证吊顶的高度,同时保证机电各专业的有序施工。
3 综合排布机房及各楼层平面区域内机电各专业管线,协调机电与土建、精装修专业的施工冲突。
4 确定管线和预留洞的精确定位,减少对结构施工的影响5 弥补原设计不足,减少因此造成的各种损失。
6 核对各种设备的性能参数,提出完善的设备清单,通过供货商或厂家核定各种设备的订货技术要求,尽快将数据传达给设计以检查设备基础、支架是否符合要,协助结构设计绘制大型设备基础图。
7 合理布置各专业机房的设备位置,保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
8 综合协调竖向管井的管线布置,使管线的安装工作顺利地完成,并能保证有足够多的空间完成各种管线的检修和更换工作。
1.总体原则：风管布置在上方,桥架和水管在同一高度时候,水平分开布置,在同一垂直方向时,桥架在上,水管在下进行布置。
综合协调,利用可用的空间。

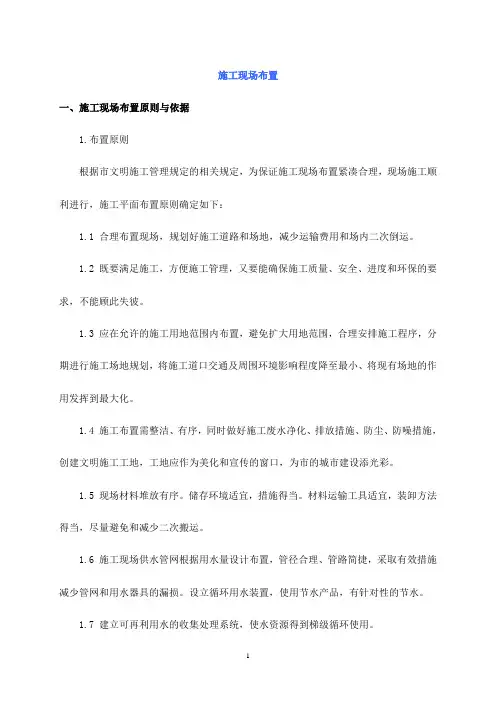

11.2施工现场平面布置11.2.1平面布置原则及依据平面布置时应根据现场实际情况，结合工程特点进行布置，就本工程而言，布置原则和依据如下所述。
11.2.1.1布置原则施工现场平面布置以现场条件及工程施工特点为根据，本着施工现场布置紧凑合理、减少临时设施的拆改、经济节约的原则开展现场的布置及施工活动，详细的施工平面布置原则确定如下：1 施工现场平面分办公设施、生产设施和现场围蔽进行布置。
2 施工平面紧凑有序，在满足土建、机电安装、装修施工的条件下，尽量节约施工用地，以适应现场狭小的条件。
3 混凝土施工完毕,及时进行地下室外墙防水施工，防水施工完成及时组织室外回填土施工，以增加施工用地。
4 合理安排并提前策划材料物资订货、加工时间，组织材料物资分批次进场，减少材料物资在现场堆放占用场地。
11.2.1.2布置依据1 招标文件有关要求及规定。
2 现场施工用地范围、水源、电源位置，以及现场勘察成果。
3 招标图纸。
4 总进度计划及资源需用量计划。
5 总体部署和主要施工方案。
6 安全、文明施工及环境保护要求。
11.2.2现场布置现场规划必须依据现场实际情况，通过现场踏勘我们了解到现场，土方开挖已基本完成，正在进行地基处理，场地基本已经完成三通一平；办公设施的布置主要设施有机房基础、塔基础、机房、塔地网。
11.2.3现场道路根据现场情况，场区可修筑环形闭合道路，可以形成闭合的消防通道，满足消防要求。
场区环形道路，主路宽度为6米，道路采用150厚C15混凝土硬化处理。
道路控制好路面标高，确保表面平顺，场内排水畅通，无积水现象，并在整个施工过程中加以维护。
沿道路周边设排水沟，施工用水从积水坑中经沉淀后抽出，保证排入市政管线的水不带有泥沙。
在道路上做好行车标识，限定车辆行驶路线，以便于加强现场交通管理。
11.2.4施工用场地布置现场场地拟按土方、基础、主体及装饰施工四个阶段进行布置，各阶段根据施工特点，现场加工场地的布置相应进行调整。
机电工程施工部署及总平面布置机电安装工程包括给排水工程、通风空调工程、电气工程等，机电工程安装施工前期主要进行现场交接、预留预埋、材料设备订货、深化设计等工作，在现场具备施工条件时，及时进行机电主管线、设备安装的工作，在装修阶段开始配合末端器具的安装工作、各种管线与市政给水、市政污水的接驳工作，以及系统调试工作。
根据本工程业主单位的要求、土建主体的施工部署和机电安装工程的实际特点，拟将机电部分的施工分为两大部分：裙楼和塔楼施工部分。
其中施工总准备阶段将在裙楼和塔楼正式施工之前，裙楼和塔楼施工均分为配合主体预留预埋阶段、配合粗装修管线安装阶段、配合精装修末端设备安装阶段、联合调试竣工验收阶段，根据每个施工阶段的施工重点的不同分别部署。
4.1 施工总准备阶段机电安装施工准备阶段为进场到2011年7月1日，主要进行施工组织准备、必要的材料机具等施工准备、技术工作准备等部署。
4.1.1 组织准备在进场后成立机电安装部，由项目副经理（机电安装部经理）负责协调处理各种关系。
建立机电安装工程有关的各项制度，建立同甲方、监理、设计院以及项目内各专业之间的联络机制，保证沟通渠道畅通。
本机电安装部建立的组织架构及人员配备情况见下表所示。
部门姓名管理岗位学历备注项目班子(项目决策层)项目经理本科工程师项目商务负责电气负责人本科工程师项目技术负责水暖负责人本科工程师质量安全部质检员本科工程师安全员本科工程技术部技术员本科施工员本科施工员本科商务部预算员本科预算员本科预算员本科物资部材料员专科4.1.2 施工准备根据总体工期计划及专业工序搭接要求编制机电专业施工计划，盘点机电各专业的工程量，确定各种专业工序所需劳动力，并排出每个月的施工计划和劳动力计划。
根据施工图纸，提出水、电、风各专业的材料需用总计划，并提出各种设备、材料的各种具体参数，材料部门根据这些要求开始材料比选、送样、招标的工作，并根据进度计划要求确定材料进场时间，签订材料采购合同。
