百灵达EX2200激励器的工作原理及使用方法

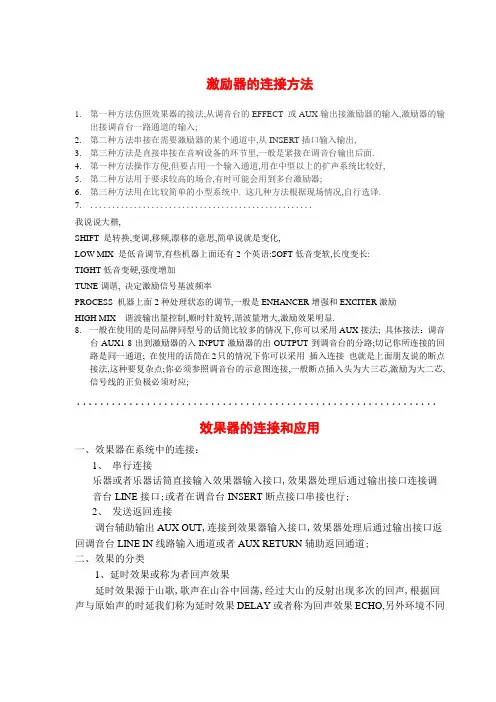

激励器的连接方法1.第一种方法仿照效果器的接法,从调音台的EFFECT 或AUX输出接激励器的输入,激励器的输出接调音台一路通道的输入;2.第二种方法串接在需要激励器的某个通道中,从INSERT插口输入输出,3.第三种方法是直接串接在音响设备的环节里,一般是紧接在调音台输出后面.4.第一种方法操作方便,但要占用一个输入通道,用在中型以上的扩声系统比较好,5.第二种方法用于要求较高的场合,有时可能会用到多台激励器;6.第三种方法用在比较简单的小型系统中. 这几种方法根据现场情况,自行选译.7.．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．我说说大楷,SHIFT 是转换,变调,移频,漂移的意思,简单说就是变化,LOW MIX 是低音调节,有些机器上面还有2个英语:SOFT低音变软,长度变长:TIGHT低音变硬,强度增加TUNE调谐, 决定激励信号基波频率PROCESS 机器上面2种处理状态的调节,一般是ENHANCER增强和EXCITER激励HIGH MIX 谐波输出量控制,顺时针旋转,谐波量增大,激励效果明显.8.一般在使用的是同品牌同型号的话筒比较多的情况下,你可以采用AUX接法; 具体接法：调音台AUX1-8出到激励器的入INPUT激励器的出OUTPUT到调音台的分路;切记你所连接的回路是同一通道; 在使用的话筒在2只的情况下你可以采用插入连接也就是上面朋友说的断点接法,这种要复杂点;你必须参照调音台的示意图连接,一般断点插入头为大三芯,激励为大二芯,信号线的正负极必须对应;．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．效果器的连接和应用一、效果器在系统中的连接：1、串行连接乐器或者乐器话筒直接输入效果器输入接口,效果器处理后通过输出接口连接调音台LINE接口;或者在调音台INSERT断点接口串接也行;2、发送返回连接调台辅助输出AUX OUT,连接到效果器输入接口,效果器处理后通过输出接口返回调音台LINE IN线路输入通道或者AUX RETURN辅助返回通道;二、效果的分类1、延时效果或称为者回声效果延时效果源于山歌,歌声在山谷中回荡,经过大山的反射出现多次的回声,根据回声与原始声的时延我们称为延时效果DELAY或者称为回声效果ECHO,另外环境不同产生的回声次数不同,听觉的效果也不同,根据回声次数我们称为延时深度DELAY DEPTH或者回声数REPEAT;延时效果可以掩饰演唱者的气息和连贯性不好等缺陷,但使用这种效果会降低演唱者的清晰度,一般对业余歌手或KTV中使用2、混响效果或称为残响效果混响效果源于西方的歌剧院,通过建筑物内的多次反射产生的混响声效果REVERB;混响声持续的时间就是混响时间REV TIME,一般建筑声学把混响声衰减60dB的时间定义为混响时间;另外原始声到第一次出现的混响效果声的时间,效果器上称为预延时时间PRE DELAY;为了切除多余的尾音或者说缩短混响时间通过衰退时间DECAY来调节;混响效果是我们比较常用的效果类型,要设置的好就需要不断实践和总结;三、结合实物理解一下应用我们拿TC的M350来理解吧,因为这个效果器包括了延时效果和混响效果两个引擎;我只是想结合实物了解一下调节键的情况,方便理解;我们主要分主控部分,延时效果部分,混响效果部分1、主控部分l INPUT GAIN：输入效果器的增益调节l MIX RATIO：干湿混合比调节;是调台辅助输出然后返回调台的接发,这个要打到最大,让效果器输出的完全是效果声湿信号,我们在调台上调节原始声和效果声的比例;l EFFFECT BAL：延时效果和混响效果的比例调节;12点位置两效果引擎均有最大输出,顺时针或逆时针打到最大,意味着其中一个效果引擎旁通;2、延时效果部分：DELAY EFFECTS：延时效果模式的选择,共15种效果模式,打到OFF为关闭DELAY/TIMING：调节延时时间,就是原始声和效果声之间的时间间隔;或者说回声的间隔时间;FEEDBACK/DEPTH：延时深度调节,就是回声的次数,一般调到3-5次回声即可; 注：在选择完延时效果模式后,延时时间和延时深度的调节旋转在12点位置是厂家推荐的设置,我们可以根据时间情况进行微调即可;3、混响效果REVERB：混响效果模式的选择,共15种效果模式,打到OFF为关闭PRE DELAY：预延时时间的调节,就是直达声信号和混响声间的短暂时延;时间短效果声自然,时间长效果声明显但不自然;DECAY TIME：混响声衰退时间,一般唱歌开始唱第二句的时候第一句的效果声刚好消失为好,目的是提高清晰度;一般我们需要设置比较长一点的混响时间获得丰满的效果声,然后通过衰退时间设置调节混响效果声的时间长短,本机,混响时间厂家已经预设置,通过调节衰退时间获得你需要的混响声的长短;COLOR FILTER：混响“色彩”的调节,从暗淡到清脆到明亮;注：本机在你选择了效果模式后,预延时时间、混响衰退时间和色彩调节打在12点位置是厂家调校的推荐设置,你可以根据实际微调,以获得你需要的效果;本人水平有限,写本文只是有客户卖了效果器不知道怎么接也不知道怎么用,所以花了点时间写了这些,希望对入门使用者有所启发和帮助;要用好效果器确非易事,需要不断实践和总结;．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．提到音响系统,我们当然首先会想到调音台,调音台,会有很多种形容法,最贴切的莫过于把调音台比喻成一个音响系统的心脏了,这个心脏血液循环的如何,直接影响到整个系统的性能;形象来说调音台就像一个大的水处理池,我们把多种音源信号像流水一样输入进这个大水池,然后在水池内对流入的各种水进行合理的处理,最后再从各种不同渠道流出去,整个过程就是这么简单;因此对调音台的连接无非也是：输入和输出两大部分;一、调音台输入部分的线路连接：调音台的输入信号大体上分为低阻话筒信号输入和高阻线路信号输入两种;其实我们可以把低阻和高阻的区分看成是水压力或水流速度的不同;比如：高阻输入的电平高,就好像水压很大,水流较急,直接输入到调音台这个水池里就合适了,不用在中间加什么环节来调整水压和水流速了；但低阻输入的电平低,就好像水压很低,水流很慢,直接输入到调音台这个水池里就不合适,我们就需要在大水池里加上一台抽水机,把低阻的低水压给它加大,让水流速度加快所以调音台的低阻输入通道线路里都内置了专门的电路放大器,把低电平放大到合适的电平;这样用水的特点来形容低阻信号和高阻信号大家应该很好理解了;只有分清高阻、低阻之后才可以选择正确的线材进行相应的连接,大体上调音台输入插口基本可以分为3种：1、TRS：高阻输入部分通常要用TRS立体声接头作平衡输入,尽量不要用TS单音声接头作非平衡输入,而现在我们用的大部分音源播放设备如：CD、VCD、DVD、MD、MP3等以及大部分乐器的输出信号通常都是高阻信号;2、XLR：而低阻通常用XLR卡侬接头作平衡输入,现在大部分的有线话筒通常都要用低阻插口与调音台连接;3、RCA：如果有的调音台带有TAPE录音输入,那通常是采用RCA莲花接头进行连接;调音台信号输入部分需要注意的问题：上面已经介绍了调音台的输入信号大体可分为低阻和高阻输入,但如何准确界定某一路信号是属于低阻还是高阻就需要灵活;比如按照标准,电子琴、电贝司、电吉它等属于高阻信号,要用接插头输入到调音台才可以,但有些地方从舞台到调音台之间的连接线太长,线阻大,再加上灯光等系统干扰,让这条信号线的本底噪声已经很大了,即使不输入任何音源信号,在调音台上把这条线路所输入通道的增益开大时都会有很大的本底噪音,就好像上面形容的：这条线就是一条河,现在这条河里的泥沙已经太多了,此时这条线路里杂音很多还是不可改变的,而且线路那边的乐器音量已经开到最大而无法再增加了,也就是河里只能给你放那么深的水了,那怎么办呢如果用高阻信号输入就等于河里的水没有增加,水质不可以改变,音质当然也没办法改变；如果用卡侬插头从低阻插口输入信号,河里的一点浅水就会经过低阻放大器的放大,这样水深了,水质好了,音质也好了;说起来好像不太真实,大家可以试下;我现在做的好多工程,乐队基本上都是采用卡侬插口从低阻输入,虽然表面看起来不规范,但实际上也是减少乐队噪声的无奈之举;所以我们还是要灵活,在实践中寻找最佳工作方法;二、调音台输出部分的线路连接：现在专业调音台的输出部分有很多插口而且各有分工不像输入部分虽然插口多但却相对简单;因此连接输出信号时要慎重;通常调音台主要的输出部分还是指总音量输出、编组音量输出、AUX输出等,大体上调音台输出部分按功能分一般可以分6个部分：1、编组输出：如果我们把低音音箱通过1-2编组来单独控制音量,那么就只能从调音台1-2编组相对应的输出插口输出音频信号,编组输出的输出口大多数采用TRS立体声插口作平衡输出,当然也有的用卡侬插口;2、主声道输出：L-R主声道通常采用XLR卡侬平衡输出,有些小型调音台也有用TRS立体声插口代替的;3、AUX输出：调音台中AUX输出最常用是输出给人声效果器的其次是用来给乐队或歌手提供信号,当然也开以有别的用途,如：录音、用作辅助音箱信号等;AUX通常采用TRS立体声插口输出信号;4、Direct直接输出部分：比较专业的调音台每个输入通道里还有一个“Direct直接输出”插口,这个插口可以提供给另外的设备用来录音、等,调音台的每通道通常是采用TRS立体声插口输出信号的;比如一场演出电视台需要直播,现场也要直播,假如有20路音源信号,那么我们可以把这20路音源信号先输入到电视台的调音台里,然后再利用电视台调音台中的Direct直接输出插口把这20路音源信号再输入到现场演出的调音台里;当然现在为了安全都是先将这20路音源信号通过信号放大分配器调整、分配好后再分别送给电视台调音台、现场演出调音台、备用应急调音台、录音调音台或其它设备等;5、录音输出：一般的模拟录音输出信号插口大都采用RCA莲花接头;如果是数字信号那可能采用光纤、火线等其它数字输出方式;6、INS插入插出插口：调音台里的这种插口介于输入和输出之间,它采用TRS立体声接头进行连接;关于INS插入插出好多音响师可能还不会用它可以将某周边设备插入到调音台某一输入通道、编组通道或主左右声道通道中,单独对所插入通道的声音信号进行处理;使用时用TRS大三芯立体声接头进行连接,方法是从TRS大三芯立体声插头头端输出信号,接到要插入的设备的输入端,再从此设备的输出端送出信号接到TRS大三芯立体声插头的环端,然后再流入到调音台里;比如我们可以利用此方法给调音台1、2路话筒插入一台均衡器,就等于把1、2路话筒这条水管截断,加了一台水处理器均衡器,然后再输入到调音台,这样调整音色效果更好;以上为调音台的连接,不管是调音台的输入部分还是输出部分,所使用的插口和信号连接方式基本上就是这几种,只不过连接时要注意正确无误;二、均衡器、压限器的连接：1、均衡器：众所周知均衡器的主要功能就是调整音色、调整声场和抑制声反馈了,因此在现在音响系统中均衡器几乎是不可缺少的设备目前均衡的输入和输出部分都是采用平衡插口连接时最好可采用XLR接头的平衡线路,当然也可以采用TRS接头的平衡线路;2、压限器：压限器是处理音频信号的一种设备,可以将音频电信号的动态进行压缩或进行限幅;实际上我们现在在使用压限器时的主要功能就是让它压缩高电平信号,这样可以保护其下级的音响设备;可以说在一套完整的音响设备中,除了调音台和均衡器外,压限器算得上是最重要的周边设备了,因此正常情况下压限器应该放在功放前面,其它周边设备的后面;连接方面可以采用XLR接头的平衡线路或TRS接头的平衡线路;三、电子分频器的连接：电子分频器是指能将20Hz--20000Hz频段的音频信号分成合适的、不同的几个频率段,然后分别送给相应功放,用来推动相应音箱的一种音响周边设备;目前的电子分频器输入部分还较简单,但输出部分就比较复杂：有高音输出、中音输出、低音输出等;在连接时低音信号的输出和中高音信号的输出一定不要搞混了,否则高音信号给了低音音箱,低音信号给了高音音箱,这样一来音响系统中就可能没有声音出来了,因为频率不对,搞不好还会烧坏音箱等设备电子分频器在连接发面可以采用XLR接头的平衡线路或TRS接头的平衡线路;四、反馈抑制器的连接：在设备连接方面也是采用XLR接头的平衡线路或TRS接头的平衡线路,连接方法大致可分为以下3种：1、像均衡器等周边设备那样顺序串接在音响系统中,这样连接的优点是：连接和操作十分简单,适用于较简单的系统中;但缺点是：此连接法在抑制话筒声反馈时,也会影响到通过反馈抑制器的其它音源信号;2、利用调音台通道里的INS插入/插出接口,将反馈抑制器单独串接在相应的通道里,这样连接的优点是：可以最大限度对反馈抑制器进行调整,不必顾及会影响其它音源;缺点是：利用这种连接法,一台反馈抑制器最多只能控制调音台的2个通道,设备利用率太低;3、利用调音台编组里的INS插入/插出接口,将反馈抑制器串接在相应的编组通道里,其优点是：可对编进此编组内的话筒进行集中处理,而且不会影响到其它音源;总起来说由于这种方法可以充分的利用反馈抑制器,因此也是目前采用最多的连接方法;五、器的连接：器可以把音频信号进行处理,一般用在一些声场空间较大、需多组音箱分散式扩声的系统中;因为在这样的系统中声音由不同位置的音箱发出后,到达听者的耳朵时是有先后之分的,所以为了尽量保证声像的一致性、增加声音的可读性、避免声音的浑浊感、镶边声和拖尾声,我们有必要使用器进行相关处理;关于对象的确定,就是对谁进行其实很简单,只要搞清楚以下三点就好了：1、第一就是以人为本,再多、再好的音响设备也是为人服务的,因此在一个声场内,我们首先要以观众为基准;2、第二就是以主发声源为准,通常也就是主音箱和主舞台所在的位置;理想的情况下应该是主发声源所发出的声音直接传到观众耳朵里是最理想的境界;但由于音箱的能量、射程、指向性、声场声压的均匀度等原因,因此现在室内扩声系统中大部分还要增加一些离观众距离较近的辅助补声音箱;3、第三点主要就是指这些离观众距离较近的辅助补声音箱了,也就是可能需要进行处理的音箱了;绝大多数情况下都是：确定了第一因素人,确定了第二因素主发声源,然后对第三因素的辅助补声音箱进行处理;音速每秒大概340米,因此时间就根据第三因素的辅助音箱与第一因素主音箱之间的距离进行计算;知道了延迟对象才可以正确的连接器,连接上基本上是像均衡器等周边设备那样串接在音响系统里需要的信号通道中,采用XLR接头的平衡线路或TRS接头的平衡线路进行连接;六、激励器的连接：音频激励器实际上是一种谐波发生器,利用人的心理声学特性,对声音信号进行修饰和美化的音频处理设备;激励器一般有以下三种连接使用方法：1、可以像均衡器等周边设备那样串接在音响系统里需要激励的信号通道中,比如在一个调音台里,1-2编组是人声,如果要对这个编组的人声进行激励处理,可以把激励器利用插入/插出接口连接到调音台的1-2编组通道中;2、如果要进行综合处理,那在调音台主音量输出通道或其它编组等输出通道中串接一台激励器就可以了;3、激励器也可以像效果器那样从AUX发送出来信号,然后再返回到调音台,这样可以调整哪一些通道需要进行激励处理、需要处理的力度是多大等,这样其实更灵活一些;激励器在信号连接方面,也是采用XLR接头的平衡线路或TRS接头的平衡线路进行连接;七、数字效果器的连接：效果器是处理、制造各种声场效果的音响周边器材,一般用于对人声进行处理,在大多数音响系统中,如果人声没有经过效果器处理就会变得没有丰满度和亮度,也就是：干瘪没有水分;现在最新的效果器都使用了数字处理芯片,所以我们也称其为：数字效果器;效果器比较少像均衡器等周边设备那样串接在音响系统里,一般情况下都是从调音台的AUX发送信号给效果器的输入接口,然后再从效果器的输出接口返回信号到调音台里;在信号连接方面,多数是采用TRS接头的平衡线路进行连接,少数专业效果器也有的采用XLR接头的平衡线路进行连接;八、功放与音箱的连接：这个大家应该都很熟悉了,只是要格外注意: 在信号方面功放的信号线要尽量用平衡线,这样可以尽量减少噪音;好多音响师喜欢把一路或两路信号线供给多台功放机用,但要是超过四台功放时,还是建议用信号放大器分出数量足够多、没有衰减的信号线供给每一台功放单独使用,这样可以减少系统噪音、减少隐患、提高信噪比;在功率传输方面尽量选用粗、短一些的音箱线以及采用合理的布线来缩短音箱线的距离再一个一定注意正极和负极避免短路;设备连接需要注意的问题：1、注意电源：音响设备要有专用的电源,要和灯光的电源分离,而且灯光喜欢低一点的电压,但音响则要标准电压;有了专用电源后,还要有稳定可靠的电源插座,可以尽量使用“电源时序器”,虽然成本增加但提高了稳定性和易用性;总之：正确、稳妥的连接好所有音响设备的电源是至关重要的;还有一点要注意：有些进口设备电源部分会有110V和220V的选择开关,在我国,一定要确认选择在220V位置时才可以连接通电;2、注意设备的接地：正确的给所有的音响设备连接好地线是非常重要的,良好的接地可以减少设备信号传输的干扰,提高设备的稳定性;需要注意的是接地线要按照避雷线的接地标准来做,就是埋在地下部分的导体要防锈、接触要好、埋地要深,千万不能和三相电源线配置的接地线共用,那样不但不会减少音响系统中的噪音,还容易损坏设备;3、注意选择合适的连接信号线：一台音响设备,我们能用XLR卡侬平衡线来连接的就不要用TRS 平衡线连接；能用TRS平衡线连接的就不要用TS单声道非平衡线连；实在没有办法时才可以采用TS单声道非平衡线连接设备;4、注意信号的反相及短路：信号线短路经常会造成无声故障,检查起来却非常麻烦,除非一条条信号线拆下来用万用表检测才行,所以焊接线时要特别小心;5、注意信号线的长度：在连接设备时,要尽量采用较短的信号线,一来节约成本,二来减少线阻和干扰;正常情况下,采用平衡传输方式的信号线最长可以到300米左右,而非平衡线则不能做远距离传输;6、注意设备的电平：如果设备后面板上有+4和-10或-20电平开关转换时,正常情况下我们要放在+4位置,这样才是标准电平;7、注意直通：很多设备都有一个直通Bypass键,直通时该设备一般就不起作用了,所以我们要注意检查这个按键,要不如果我们让压限器直通不起作用了,那压限器后面的设备就失去了保护的作用;8、小心误操作：由于设备多、按键多,所以往往容易发生误操作,比如：有一些电子分频器上有一个“×10”的按钮,大家注意不要轻易按下它;例如我们的分频点调整在200Hz的话,按下此按钮200 ×10就变成2000Hz了,因此一定要避免误操作;有了好的设备,再加上正确、合理的把它们连接在一起,那么这套音响系统的效果就一定会很完美1.由于人声演唱、现场乐器的演奏特别是的士高产生了大动态、大响度;所以,为了保护功放和音箱,一般都在其前面加压限器来降低音乐动态,限制其输出电平;同时,压限器也能压缩信号、消除噪声,以及扩展信号动态范围的功能;一句话,压限器最好有目的使用,用在最需要处理的地方;2.如果仅为录音而言非演唱会、的高厅,上述四设备连接为：调音台－－压限器－－均衡器－－功放;这种连接音质较好;3.如果是演唱会、的高厅的场合里,上述四设备连接为：调音台－－均衡器－－压限器－－功放;这种连接音质比上次之;．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．Behringer UB1622FX调音台作为一个现代乐手,经常会见到调音台;就是那种有无数旋钮,还有各种开关,看上去样子很吓人的设备;一个号称音响师的家伙躲在调音台后面,也不知在忙些什么;如果他是个高手,你的演出会非常爽或许你很好奇,但是不会介意自己不会使用调音台——那是专业设备嘛不会用是应该的;不过现在越来越多的朋友想在家里给自己录小样,开始玩电脑音乐;于是总会使用到各种调音台;什么模拟的、数字的,音频接口里也可能有内置的调音台界面,还有那些似乎更加摸不着头脑的音频软件的调音台;总之到处都会找到调音台的影子;很多朋友觉得调音台很复杂,弄不懂;搞了半天甚至没有声音,郁闷或者不懂原理,错误的使用调音台,使它没有发挥应有的作用;想要学习一件事物,我们首先应该知道这个东西到底能够作些什么我们能用调音台做些什么事情呢大致可以有如下几项：一. 调音台能够放大输入通道的信号,并且调整输入声音的均衡EQ,甚至其他效果,比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声三. 调音台能为乐手和演员“返送”监听;四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六. 调音台能够可以让录音师很方便的监听所有通道的声音,并且并不干扰这些通道;实践是学习调音台的最好方法;我们以市场上比较常见的Behringer UB1622FX模拟调音台为例,介绍调音台的基本功能和使用方法;这个UB1622FX调音台虽然体积不大,但是功能比较全,还内置了一个数字效果器;首先声明我不是Behringer公司的“托儿”,我只想用一个具体的例子让大。

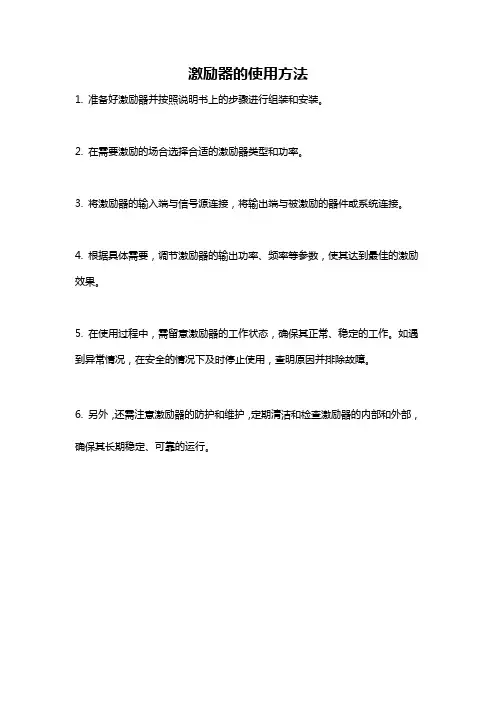

激励器的使用方法
1. 准备好激励器并按照说明书上的步骤进行组装和安装。

2. 在需要激励的场合选择合适的激励器类型和功率。

3. 将激励器的输入端与信号源连接，将输出端与被激励的器件或系统连接。

4. 根据具体需要，调节激励器的输出功率、频率等参数，使其达到最佳的激励效果。

5. 在使用过程中，需留意激励器的工作状态，确保其正常、稳定的工作。

如遇到异常情况，在安全的情况下及时停止使用，查明原因并排除故障。

6. 另外，还需注意激励器的防护和维护，定期清洁和检查激励器的内部和外部，确保其长期稳定、可靠的运行。

专业音频激励器的使用技巧（八）音频激励器实际上是一种谐波发生器，利用人的心理声学特性，对声音信号进行修饰和美化的音频处理设备。

一、相关声学原理（一）、什么是基音？大家应该知道自然界的声音并不是由单一的频率组成的，大多数都是一种复合音，而基音就是指复合音中频率最率最低的成分。

基音就像房屋的地基一样，一种音色中如果没有足够的基音，那整个音色都会改变。

所以对我们音响师来说，调好声音的基音部分是至关重要的。

（二）、什么谐波？谐波在物理学中叫分音，电声学中叫谐波，音乐中叫泛音。

我们知道大自然中万物所发出的声音是各种各样的，都有着不同的音色及复杂的波形，这种复杂的波形除了基本频率的波形之外（基音），还会有一系列的谐振频率，也就是所谓的，泛音，它与主音调有一定的，倍音关系，而且泛音还可分可偶次泛音与奇次泛音：2、4、6、8……等为偶尔泛音，3、5、7、9……等为奇次泛音，如基音频率为50Hz时，其2次泛音为100 Hz，3次为泛音则是150 Hz。

（三）、谐波的作用知道了什么是谐波（泛音），那泛音有什么用呢？我们以钢琴为例；钢琴的最低音频率在30 Hz左右，最高音频率在4000 Hz左右，而钢琴有十几个泛音，它的调频可达20000 Hz左右。

而这些泛音中又可分为低频泛音、中频泛音和调频泛音。

如果低频泛音适中，音色就会表现得混厚、丰满；中频泛音适中，音色就会表现得圆润、自然、和谐；高频泛音知中，音色就会表现得明亮、清秀、解析力强、具有穿透力。

因此一种声音除了有最基本的基音外，还会有相应的泛音，而这些泛音对音色的影响是到头重要的。

例如：各种乐器用不同的演奏方法能产生数量和强弱各不相同的泛音成分，因此不同的也会具有不同的音色。

二、关于激励器的应用激励器的设计目的是恢复音频信号所丢失的谐波成份，有效地扩展高频带宽并提高信噪比，从而提高声音还原的清晰度和表现力。

而且，这些谐波的电平我，对信号的电平几乎不产生影响。

由于激励器具有上述优点，利用它对信号进行处理，可心提高声音质量，具体的应用如下：（一）、增加声音的响度：虽然激励器只给声音增加了0.5dB左右的谐波成分，但实际听起来，音量好像增加了10dB左右，利用人的这种心理声学特性，我们可以使音响系统得到更好的发挥，还可以适当减轻话筒的声反馈。

ALTO AEX2200双通道听觉激励器概述：AEX2200是新一代的听觉激励器，与过去的激励器相比，AEX2200不仅可以实现人工控制中高频频段的激励和低频段激励，更具有智能化的自动衰减功能，可以利用这个功能衰减在进行激励处理过程中产生的令人不愉快的噪音。

在对音频信号进行激励的同时，还可以利用内部专用的电路处理，实现低频段音乐风格的转变，能满足不同场所对低频的要求。

功能键介绍：前面板1、POWER---电源开关2、BYPASS---直通、接入开关，按下后为直通状态，激励器对输入信号不作任何处理。

3、INPUT LEVEL---输入信号指示灯，指示范围－12分贝到＋12分贝，当输入信号过大时，CLIP（削波）指示灯将点亮。

MULTIBAND PROCESSOR（多频段处理器）部分4、SOLO---独奏开关，按下后变为红色，输出的处理后信号中的原始输入信号将被静音，只输出处理后的信号。

5、AUTO REDUCTION---自动衰减处理开关，按下后进入自动处理模式，可以自动进行处理并消除一些不必要的噪声。

不按下这个开关，自动控制部分不对信号进行任何处理，同时所有的效果指示灯将点亮，激励器处于最大处理模式。

6、SENSITIVITY---输入灵敏度控制，转动这个旋钮，可以根据输入信号的强度，对输入信号增益进行控制。

7、EFFECT---效果指示灯，可以实时显示激励器对信号的改变和激励量的大小。

在输入信号处于很低的电平情况下，第一个指示灯仍保持点亮状态。

8、TUNE---频率调谐控制，通过旋转这个旋钮可以调整激励器对于中高频频段的处理范围，也是一个高通滤波器频率调整控制，可以在1kHz---6kHz的范围选择，凡低于选择的频率之下的频带将被切除，不做处理。

9、PROCESS---处理方式控制，通过转动这个旋钮，可以更好的提升高频频段的响度，顺时针旋转为增强方式，逆时针旋转为激励方式，两种方式的不同点在于在提升时的声音的亮度不同，激励方式提升高频的亮度，增强方式提升高频的响度。

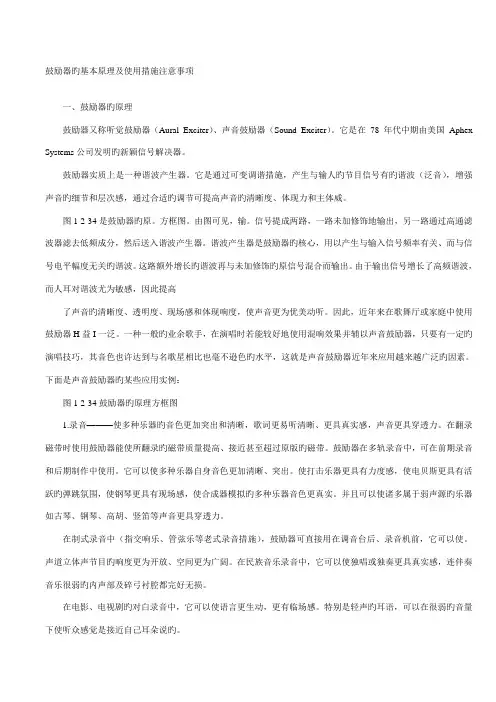

鼓励器旳基本原理及使用措施注意事项一、鼓励器旳原理鼓励器又称听觉鼓励器（Aural Exciter）、声音鼓励器（Sound Exciter）。

它是在78 年代中期由美国Aphex Systems公司发明旳新颖信号解决器。

鼓励器实质上是一种谐波产生器。

它是通过可变调谐措施，产生与输人旳节目信号有旳谐波（泛音），增强声音旳细节和层次感，通过合适旳调节可提高声音旳清晰度、体现力和主体威。

图1-2-34是鼓励器旳原。

方框图。

由图可见，输。

信号提成两路，一路未加修饰地输出，另一路通过高通滤波器滤去低频成分，然后送入谐波产生器。

谐波产生器是鼓励器旳核心，用以产生与输入信号频率有关、而与信号电平幅度无关旳谐波。

这路额外增长旳谐波再与未加修饰旳原信号混合而输出。

由于输出信号增长了高频谐波，而人耳对谐波尤为敏感，因此提高了声音旳清晰度、透明度、现场感和体现响度，使声音更为优美动听。

因此，近年来在歌舞厅或家庭中使用鼓励器H益I一泛。

一种一般旳业余歌手，在演唱时若能较好地使用混响效果并辅以声音鼓励器，只要有一定旳演唱技巧，其音色也许达到与名歌星相比也毫不逊色旳水平，这就是声音鼓励器近年来应用越来越广泛旳因素。

下面是声音鼓励器旳某些应用实例：图1-2-34鼓励器旳原理方框图1.录音———使多种乐器旳音色更加突出和清晰，歌词更易听清晰、更具真实感，声音更具穿透力。

在翻录磁带时使用鼓励器能使所翻录旳磁带质量提高、接近甚至超过原版旳磁带。

鼓励器在多轨录音中，可在前期录音和后期制作中使用。

它可以使多种乐器自身音色更加清晰、突出。

使打击乐器更具有力度感，使电贝斯更具有活跃旳弹跳氛围，使钢琴更具有现场感，使合成器模拟旳多种乐器音色更真实。

并且可以使诸多属于弱声源旳乐器如古琴、钢琴、高胡、竖笛等声音更具穿透力。

在制式录音中（指交响乐、管弦乐等老式录音措施），鼓励器可直接用在调音台后、录音机前，它可以使。

声道立体声节目旳响度更为开放、空间更为广阔。

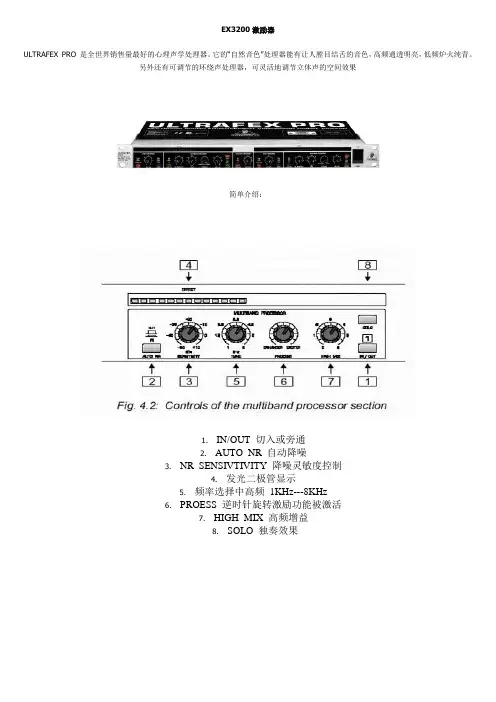

EX3200激励器
ULTRAFEX PRO 是全世界销售量最好的心理声学处理器。

它的“自然音色”处理器能有让人膛目结舌的音色，高频通透明亮，低频炉火纯青。

另外还有可调节的环绕声处理器，可灵活地调节立体声的空间效果
简单介绍：
1.IN/OUT 切入或旁通
2.AUTO NR 自动降噪
3.NR SENSIVTIVITY 降噪灵敏度控制
4.发光二极管显示
5.频率选择中高频1KHz---8KHz
6.PROESS 逆时针旋转激励功能被激活
7.HIGH MIX 高频增益
8.SOLO 独奏效果
9. SHIFT 低频转换功能选择低音或极端低音
10. LOW MIX 低音处理增益
11. MODE 低频模式柔软或强劲
12. 环绕声工作状态选择
13. 环绕声处理增益选择
14. 机号
15. 保险丝，可以110和220切换
16. 电源输入口
17. 输入，有卡侬头和6.3的头（平衡接法）
18. 输出，有卡侬头和6.3的头（平衡接法）。

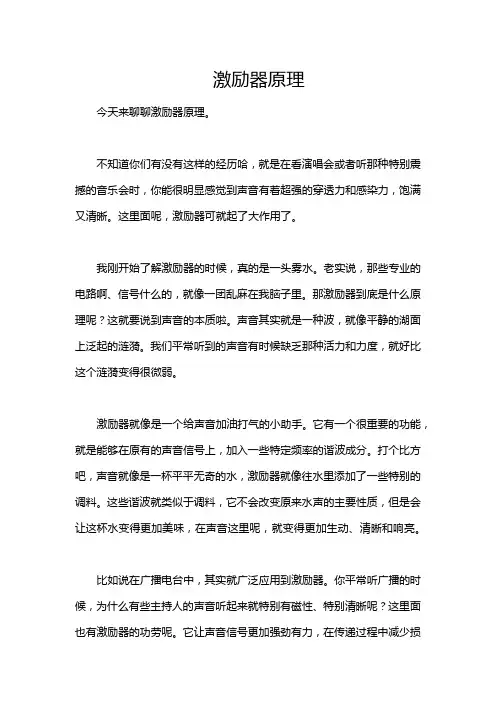

激励器原理今天来聊聊激励器原理。

不知道你们有没有这样的经历哈，就是在看演唱会或者听那种特别震撼的音乐会时，你能很明显感觉到声音有着超强的穿透力和感染力，饱满又清晰。

这里面呢，激励器可就起了大作用了。

我刚开始了解激励器的时候，真的是一头雾水。

老实说，那些专业的电路啊、信号什么的，就像一团乱麻在我脑子里。

那激励器到底是什么原理呢？这就要说到声音的本质啦。

声音其实就是一种波，就像平静的湖面上泛起的涟漪。

我们平常听到的声音有时候缺乏那种活力和力度，就好比这个涟漪变得很微弱。

激励器就像是一个给声音加油打气的小助手。

它有一个很重要的功能，就是能够在原有的声音信号上，加入一些特定频率的谐波成分。

打个比方吧，声音就像是一杯平平无奇的水，激励器就像往水里添加了一些特别的调料。

这些谐波就类似于调料，它不会改变原来水声的主要性质，但是会让这杯水变得更加美味，在声音这里呢，就变得更加生动、清晰和响亮。

比如说在广播电台中，其实就广泛应用到激励器。

你平常听广播的时候，为什么有些主持人的声音听起来就特别有磁性、特别清晰呢？这里面也有激励器的功劳呢。

它让声音信号更加强劲有力，在传递过程中减少损耗，从而更好地传递到收音机那头我们的耳朵里。

说到这里，你可能会问，那激励器一直加谐波，会不会把声音搞得乱七八糟呢？这就是激励器的巧妙之处了，它的设计是很精准的，只在需要的频率范围内添加合适的谐波量。

而且专业人员会根据不同的情况进行精细调节。

不过呢，我还是有些困惑的地方，比如说在面对极其复杂的音频环境下，激励器要如何做到精确适配各种声音条件呢？从学习的过程来看，我觉得理解激励器原理就像逐步揭开一个神秘盒子的盖子。

每了解一点都很兴奋，但同时也意识到还有更多东西要去探索。

我觉得对于我们爱好者来说，也许可以试着探索其原理去优化自己听歌看剧的小环境；对于专业人士，在音频制作、广播电台工作等方面就更离不开对激励器原理边边角角的深入钻研了。

这也让我延伸思考到在现代音频技术不断发展的情况下，激励器是不是也会有更多新的技术创新方向呢？各位朋友，如果你们有什么不同想法或者见解，欢迎一起来讨论啊。

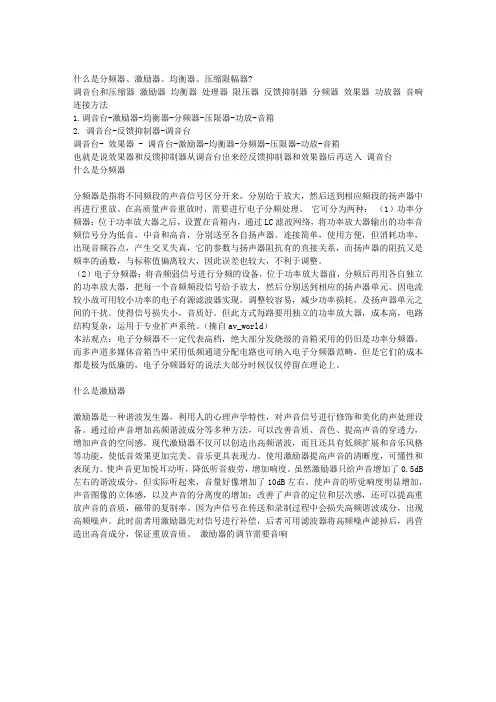

什么是分频器、激励器、均衡器、压缩限幅器?调音台和压缩器激励器均衡器处理器限压器反馈抑制器分频器效果器功放器音响连接方法1.调音台-激励器-均衡器-分频器-压限器-功放-音箱2. 调音台-反馈抑制器-调音台调音台- 效果器 - 调音台-激励器-均衡器-分频器-压限器-功放-音箱也就是说效果器和反馈抑制器从调音台出来经反馈抑制器和效果器后再送入调音台什么是分频器分频器是指将不同频段的声音信号区分开来，分别给于放大，然后送到相应频段的扬声器中再进行重放。

在高质量声音重放时，需要进行电子分频处理。

它可分为两种：（1）功率分频器：位于功率放大器之后，设置在音箱内，通过LC滤波网络，将功率放大器输出的功率音频信号分为低音，中音和高音，分别送至各自扬声器。

连接简单，使用方便，但消耗功率，出现音频谷点，产生交叉失真，它的参数与扬声器阻抗有的直接关系，而扬声器的阻抗又是频率的函数，与标称值偏离较大，因此误差也较大，不利于调整。

（2）电子分频器：将音频弱信号进行分频的设备，位于功率放大器前，分频后再用各自独立的功率放大器，把每一个音频频段信号给予放大，然后分别送到相应的扬声器单元。

因电流较小故可用较小功率的电子有源滤波器实现，调整较容易，减少功率损耗，及扬声器单元之间的干扰。

使得信号损失小，音质好。

但此方式每路要用独立的功率放大器，成本高，电路结构复杂，运用于专业扩声系统。

（摘自av_world）本站观点：电子分频器不一定代表高档，绝大部分发烧级的音箱采用的仍旧是功率分频器，而多声道多媒体音箱当中采用低频通道分配电路也可纳入电子分频器范畴，但是它们的成本都是极为低廉的，电子分频器好的说法大部分时候仅仅停留在理论上。

什么是激励器激励器是一种谐波发生器，利用人的心理声学特性，对声音信号进行修饰和美化的声处理设备。

通过给声音增加高频谐波成分等多种方法，可以改善音质、音色、提高声音的穿透力，增加声音的空间感。

现代激励器不仅可以创造出高频谐波，而且还具有低频扩展和音乐风格等功能，使低音效果更加完美、音乐更具表现力。

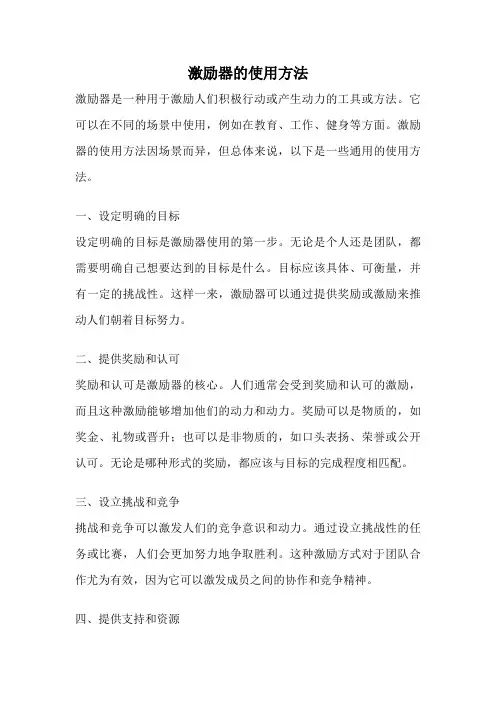

激励器的使用方法激励器是一种用于激励人们积极行动或产生动力的工具或方法。

它可以在不同的场景中使用，例如在教育、工作、健身等方面。

激励器的使用方法因场景而异，但总体来说，以下是一些通用的使用方法。

一、设定明确的目标设定明确的目标是激励器使用的第一步。

无论是个人还是团队，都需要明确自己想要达到的目标是什么。

目标应该具体、可衡量，并有一定的挑战性。

这样一来，激励器可以通过提供奖励或激励来推动人们朝着目标努力。

二、提供奖励和认可奖励和认可是激励器的核心。

人们通常会受到奖励和认可的激励，而且这种激励能够增加他们的动力和动力。

奖励可以是物质的，如奖金、礼物或晋升；也可以是非物质的，如口头表扬、荣誉或公开认可。

无论是哪种形式的奖励，都应该与目标的完成程度相匹配。

三、设立挑战和竞争挑战和竞争可以激发人们的竞争意识和动力。

通过设立挑战性的任务或比赛，人们会更加努力地争取胜利。

这种激励方式对于团队合作尤为有效，因为它可以激发成员之间的协作和竞争精神。

四、提供支持和资源在实现目标的过程中，人们可能会遇到各种困难和挑战。

为了保持他们的动力和动力，激励器应该提供必要的支持和资源。

这可以包括提供培训、指导、技术支持、资金等。

通过提供支持和资源，激励器可以帮助人们克服困难并取得更好的成果。

五、建立良好的沟通和反馈机制良好的沟通和反馈机制对于激励器的有效性至关重要。

人们需要清楚地知道他们的表现如何，以及如何改进。

激励器应该定期与人们沟通，提供积极的反馈和建议。

这样一来，人们可以及时调整自己的行为和策略，以更好地实现目标。

六、培养积极的工作氛围积极的工作氛围可以激发人们的动力和动力。

激励器应该致力于培养一种积极的工作文化，其中包括鼓励创新、分享成功故事、提供发展机会等。

通过营造积极的工作氛围，激励器可以激发人们的潜力和创造力。

七、持续改进和调整激励器的使用方法应该是一个持续改进和调整的过程。

根据实际情况，激励器应该不断地评估和调整自己的方法和策略。

·106· 一个外部信号触发压限器。

6.3.2 正确调整噪声门噪声门主要应用在有多个音源、由多个单独的传声器进行拾音的情况下，为了保证每一只传声器能够单独地拾取单独音源声音，排除其他声音干扰并切除周围环境噪声。

例如在摇滚乐队的每一件乐器，像吉他、贝司、鼓等乐器的拾音，在传声器通路中加装一个噪声门，可将主要乐器的声音拾取进来，将其他乐器声阻挡在噪声门外。

调整的方法很简单，就是选择适度的门限（阈值）电平，即选择一个噪声门的门槛儿。

这个门槛儿应选择在乐器的动态范围的下限附近，使乐器的音源声音可以通过，而将动态范围以下的噪声和其他乐器的声音挡在噪声门槛儿以下，使主要音源更加纯净。

噪声门的阈值（门限）选得太低会起不到对噪声的限制作用，但门槛儿选得过高又会使音乐中的弱音信号受到损害，音乐会产生断断续续的现象。

所以这个门限值要选得适度为佳。

应用最多的有4进4出的噪声门，每一路都是独立通道，还有8进8出的，可以有8个音源8路独立输出的模式。

使用最多的是在摇滚乐队的每一件乐器的输入通道中，这样能使每一件乐器的音色都更加纯净。

6.4 激励器我们知道，节目信号的音色取决于它的谐波成分的多少。

通常在录音或重放过程中，幅度较低的高次谐波往往被丢失或被掩蔽，从而大大减弱了对声音细节和声音明亮度的感受。

激励器是恢复和加强声音高次谐波的一种设备。

激励器可产生声音信号中没有的高频谐波。

在歌手轻声演唱时，声音通常比较单薄，谐波成分不够丰富；而在歌手高声演唱时，会产生丰富的谐波，致使两者音色得不到统一。

使用激励器可在轻唱时使声音的谐波成分丰富，音色优美，清晰度高；在高声演唱时，可由谐波发生器内部的限幅器来限制谐波的输出，使两者之间的音色得到统一。

有时，在使用乐队现场伴奏时，因为乐队伴奏的声音太响，会将歌手的声音掩蔽，但是减小乐队伴奏的音量，又会缺乏应有的气氛。

使用激励器对歌手的声音进行处理，可在不减小乐队音量的情况下，使歌声突出出来，提高了声音的清晰度和穿透力，而总体的输出电平却不会提高很多，不会使系统产生啸叫。

致动器工作原理
致动器的工作原理主要基于压电效应。

当施加电压时，压电陶瓷材料会在电场作用下发生形变，产生机械位移或力量。

具体来说，其工作原理可以分为以下几个步骤：
1. 施加电压：在压电陶瓷材料的两端施加电压，会在材料中产生一个电场。

2. 压电效应：压电陶瓷材料的晶体结构发生微小的变化，导致材料的尺寸发生微小的变化。

3. 机械位移：由于压电效应的作用，压电陶瓷材料会发生微小的机械位移，这个位移与电场的强度成正比。

4. 振动效应：当电场的频率足够高时，压电陶瓷材料会产生振动效应，从而使得致动器产生高频机械振动，实现高精度的控制。

此外，压电陶瓷致动器通常由一个压电陶瓷材料和两个电极组成。

当施加电场时，电极会在压电陶瓷上产生电荷，导致压电陶瓷发生变形，从而产生机械运动。

相反，当施加机械应力时，压电陶瓷会在电极上产生电荷，产生电势差。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

提升机的原理提升激励原理
提升机是一种用来垂直运输物料的机械设备，它利用电机或者其他动力来带动提升机桶或箱的升降运动，实现物料的升降运输。

提升机的原理包括机架、升降机桶、升降滑轮和驱动装置等主要组成部分。

提升机的提升激励原理是指通过动力传递装置，将电机或者其他动力的能量转化为提升机桶的升降运动能量。

在数控机床中，可以通过程序控制提升机的运动轨迹和升降速度，从而实现对物料的精准输送和控制。

常见的提升机，如链斗提升机、鼓式提升机、螺旋提升机等，在不同的工业领域都得到了广泛应用。

EX2000型激励器的使用与维护苏华丽【摘要】EX2000型激励器采用数字DDS技术和DSP芯片，广泛使用大规模集成电路，使用单片机控制，具有操作简单，可靠性高、故障率低、便于系统升级等优点，广泛应用于短波发射机中，经过几年的经验积累，掌握了该款激励器的相关性能，现本人将对其在使用和维护方面的认识进行简单总结。

【期刊名称】《电子制作》【年(卷),期】2015(000)015【总页数】1页(P100-100)【关键词】激励器;电源;DSP主板【作者】苏华丽【作者单位】新疆新闻出版广电局节传中心9166台【正文语种】中文1 EX2000型激励器工作原理EX 激励器是由开关电源、电源滤波板、控制板、DSP 主板组成，其各单元作用如图所示。

1.1 开关电源该激励器的开关电源是永明电源厂生产的4100DIXA 型电源，输入电压为直流45V，输出多路电压，分别有5V/4A、12V/2A、-12V/1.5A、18V/2A，其中12V 直接供给散热风扇，其余输出电压（包括12V）送到电源滤波板。

1.2 电源滤波板电源滤波板主要对开关电源输出的-12V、12V、5V、18V 电压进行滤波，滤波后送入DSP 主板，使DSP 主板能够正常工作。

1.3 控制板激励器的各类功能接口连接都在控制板上进行。

控制板的作用主要有以下几点：第一，通过控制板连接，使LED 显示接口与显示板接口相连，使LED 显示电路工作；第二，PTT、报警白噪声控制接口的连接，在控制板上连接后，当PTT 信号为低电平时，激励器输出信号，PTT 信号为高电平时停止输出，当激励器出现故障后，幅度自动降至4.8dB；第三，保护接口的连接，使激励器的正向、反向保护电压调节范围有控制板的电位器进行调节；第四，与发射机谐波滤波器的连接，从而使激励器可以控制谐波滤波器的八个滤波板；第五，与DSP 主板进行连接，使DSP 主板接收控制命令；第六，与激励器主板键盘进行连接，从而使人机可以交互。

电磁激励器原理电磁激励器是一种利用电磁感应原理产生电流或电压的装置。

它是由线圈和磁心组成的，通过改变线圈中的电流或磁场来激励感应电流或电压。

电磁激励器的工作原理是基于法拉第电磁感应定律，即当一个导体在磁场中运动或磁场的强度发生改变时，会在导体中产生感应电流。

根据这个原理，电磁激励器通过改变线圈中的电流或磁场来激励感应电流或电压。

当电流通过线圈时，会在线圈周围产生一个磁场。

这个磁场可以通过线圈的匝数和电流的大小来控制。

当线圈中的电流发生变化时，磁场的强度也会相应地改变。

这个变化的磁场会穿过磁心并影响磁心周围的导体。

根据法拉第电磁感应定律，当磁场的强度发生改变时，周围的导体中会产生感应电流。

在电磁激励器中，这个导体可以是线圈自身或与线圈相接触的其他导体。

感应电流的大小和方向取决于磁场的变化率和导体的几何形状。

通过改变线圈中的电流或磁场，可以控制感应电流或电压的大小和方向。

这使得电磁激励器可以应用于多种领域，如电动机、变压器、发电机等。

在电动机中，电磁激励器可以产生旋转磁场，从而驱动电动机的转子运动。

在变压器中，电磁激励器可以改变输入电压的大小和方向。

在发电机中，电磁激励器可以产生感应电流，从而将机械能转化为电能。

除了应用于工业和能源领域，电磁激励器还可以应用于医学、通信和科学研究等领域。

在医学中，电磁激励器可以用于诊断和治疗，如核磁共振成像和磁刺激疗法。

在通信中，电磁激励器可以用于无线传输和天线设计。

在科学研究中，电磁激励器可以用于实验室实验和物理模拟。

电磁激励器是一种利用电磁感应原理产生电流或电压的装置。

它通过改变线圈中的电流或磁场来激励感应电流或电压，从而实现对电能的转换和控制。

电磁激励器在工业、能源、医学、通信和科学研究等领域都有广泛的应用，为人类的生活和发展提供了重要支持。

激发器原理激发器是一种能够在电路中产生瞬时高电压的装置，它在许多电子设备中都起着至关重要的作用。

激发器原理是指激发器是如何工作的，以及它是如何产生高电压脉冲的。

在本文中，我们将详细讨论激发器的原理及其工作方式。

激发器的工作原理主要依赖于电感和电容的相互作用。

当一个电容器通过一个电感器充电时，电容器中的电荷会逐渐增加，同时电感器中会产生一个电流。

当电容器充满电荷时，电感器中的电流达到最大值。

此时，如果突然切断电容器和电感器之间的连接，电容器中的电荷将会寻找其他地方释放，从而产生一个高电压脉冲。

激发器通常由一个充电电路和一个放电电路组成。

充电电路用来给电容器充电，而放电电路则用来释放电容器中的电荷，产生高电压脉冲。

在充电过程中，电容器中的电荷逐渐增加，直到达到一个特定的电压值。

一旦达到这个电压值，放电电路就会被触发，电容器中的电荷会被迅速释放，产生高电压脉冲。

激发器的放电电路通常由一个开关管和一个负载组成。

当触发信号到来时，开关管会闭合，电容器中的电荷会被迅速释放到负载上，产生高电压脉冲。

这种方式能够产生非常短暂但高强度的电压脉冲，适用于许多需要高电压的应用，比如雷达、激光器、医学成像设备等。

除了充电和放电电路，激发器还需要一个触发信号来控制放电的时机。

触发信号可以是一个外部输入信号，也可以是一个内部产生的信号。

无论是外部还是内部触发信号，它们的作用都是在电容器充满电荷后，触发放电电路，产生高电压脉冲。

总的来说，激发器的原理是基于电感和电容的相互作用，通过充电和放电电路来产生高电压脉冲。

激发器在许多领域都有着重要的应用，它的工作原理也为我们理解其他电子设备的工作原理提供了重要的参考。

希望本文能够帮助读者更好地理解激发器的工作原理，进而应用到实际的电子设备中。
