调音台图解和使用说明调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

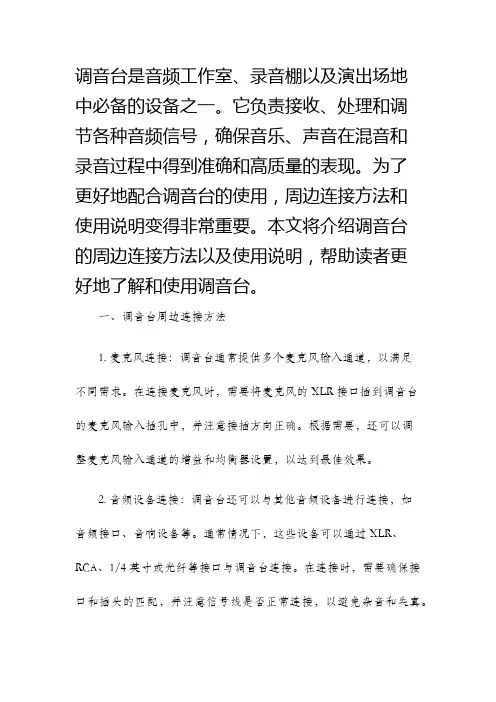

调音台是音频工作室、录音棚以及演出场地中必备的设备之一。

它负责接收、处理和调节各种音频信号，确保音乐、声音在混音和录音过程中得到准确和高质量的表现。

为了更好地配合调音台的使用，周边连接方法和使用说明变得非常重要。

本文将介绍调音台的周边连接方法以及使用说明，帮助读者更好地了解和使用调音台。

一、调音台周边连接方法1. 麦克风连接：调音台通常提供多个麦克风输入通道，以满足不同需求。

在连接麦克风时，需要将麦克风的XLR接口插到调音台的麦克风输入插孔中，并注意接插方向正确。

根据需要，还可以调整麦克风输入通道的增益和均衡器设置，以达到最佳效果。

2. 音频设备连接：调音台还可以与其他音频设备进行连接，如音频接口、音响设备等。

通常情况下，这些设备可以通过XLR、RCA、1/4英寸或光纤等接口与调音台连接。

在连接时，需要确保接口和插头的匹配，并注意信号线是否正常连接，以避免杂音和失真。

3. 外部效果器连接：为了增加音频效果，调音台一般会提供外部效果器插入的接口。

通过将外部效果器的输出信号连接到调音台的插入插座上，可以使音频信号通过外部效果器进行处理和增强，从而获得更丰富的音色。

4. 直插式乐器连接：调音台还可以通过直插式插座连接各种乐器，如电吉他、电贝司等。

直插式插座通常位于调音台的输入通道上，连接时需要确保插头和插座的匹配，以及信号线的连接稳固。

二、调音台的使用说明1. 预先设置：在使用调音台之前，需要对各个通道进行预先设置。

包括增益、均衡器、压缩器等参数的调整，以适应不同音源的录制或混音需求。

此外，还可以根据工作环境的特点，进行一些细微的调整，如输出信号的平衡度、耳机音量等。

2. 混音调节：调音台最主要的功能是混音调节。

通过调整不同通道的音量平衡、声音分布和效果处理等参数，可以实现各个音源的协调混合，创造出理想的音频效果。

3. 监听调节：调音台提供了多种监控方式，如内置音箱、耳机等。

在录制或混音过程中，可以通过监控功能实时监听音频效果，并对其进行微调，以确保音频质量达到要求。

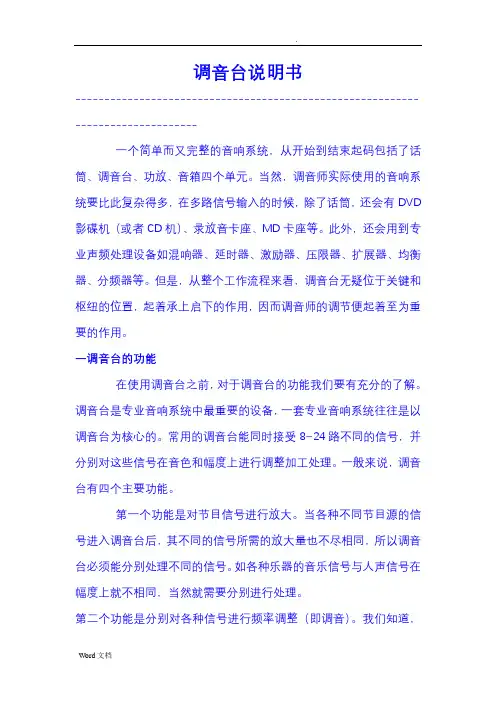

调音台说明书--------------------------------------------------------------------------------一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。

此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。

一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。

调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。

常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。

一般来说，调音台有四个主要功能。

第一个功能是对节目信号进行放大。

当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。

如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。

第二个功能是分别对各种信号进行频率调整（即调音）。

我们知道，不同的信号，由于其频谱分布，谐波成分等面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。

音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。

调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。

第三个功能是信号的合并。

调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。

第四个功能是分配功能。

调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。

调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。

此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。

一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。

调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。

常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。

一般来说，调音台有四个主要功能。

第一个功能是对节目信号进行放大。

当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。

如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。

第二个功能是分别对各种信号进行频率调整（即调音）。

我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。

音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。

调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。

第三个功能是信号的合并。

调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。

第四个功能是分配功能。

调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。

调音台的使用说明调音台的使用说明 (2010/03/26 23:06)调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。

调音台按信号出来方式可分为：模拟式调音台和数字式调音台。

调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。

调音台分为三大部分：输入部分、母线部分、输出部分。

母线部分把输入部分和输出部分联系起来，构成了整个调音台。

根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（Stereo Field Production Console）（2）录音调音台（Recording Console）（3）音乐调音台（Music Console）（4）数字选通调音台(Digital Routing Mixing Console)（5）带功放的调音台(Powered Mixer)（6）无线广播调音台(On Air Console)（7）剧场调音台(Theatre Console)（8）扩声调音台(P.A. Console)（9）有线广播调音台(Wired Broadcast Mixer)（10）便携式调音台(Compact Mixer)调音台作用（一）调音台输入部分的插座、功能键① 卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。

标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。

标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。

标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。

由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。

它的抗干扰性强，噪声低，一般用于有线话筒的连接。

调音台及均衡器部分按键、接口说明1.调音台：在音响系统中，调音台是音响系统里的指挥中心，就犹如人体的大脑，它有多种功能：首先它能接收多路不同阻抗、不同电平的各种音源信号，并进行信号处理(EQ)，然后进行混合重新分配和编组，经功放输出到不同的位置的扬声器，它的各项的指标将影响整个系统的指标，而并非局部。

1.1调音台由以下几部分组成：1.输入部分(MONO声道话筒输入、立体声部分(音源设备)；2.输出部分(编组输出GROUP OUTPUT、主输出MASTER、REC录音输出)1.2调音台功能键说明MIC INPUT麦克风输入：麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号。

LINE INPUT高电平输入：高电平输入通常经由TRS 1/4"立体插头；麦克风音源以外的讯号都可经由高电平输入至调音台。

PHASE SWITCH相位切换开关：相位切换开关可以颠倒输入讯号的位，以防止麦克风摆设位置错误或输入电线接接错。

正常状况，不要按下去。

GAIN输入电平调节：可控制调音台输入信号电平，可随意调节增益。

主要是用于对输入电平变化进行调较和对输入电平进行补偿。

LOW CUT低频衰减器：按下此键时，衰减100Hz以下频率，同时可用来滤掉"哼"声HF音频信号的高频：主要是用于对输入音频信号12KHz高频进行调较和进行补偿。

HI MID音频信号的中高频：主要是用于对输入音频信号中高600Hz-10KHz 进行调较和进行补偿LO MID音频信号的中低频：主要是用于对输入音频信号中高150Hz-2.4KHz 进行调较和进行补偿LOW音频信号的低频：主要是用于对输入音频信号中低频80Hz进行调较和进行补偿AUX1~AUX3辅助输出：用来控制MONO及立体声道的讯号分送至辅助输出的电平大小,但它们的控制并不会影响主输出.辅助输出可用来作演出者的监听、现场录音、周边设备PAN左右声道平衡：用来决定声音在立体音场中的位置。

Behringer UB1622FX调音台作为一个现代乐手，经常会见到调音台。

就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。

一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。

如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。

不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。

于是总会使用到各种调音台。

什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。

总之到处都会找到调音台的影子。

很多朋友觉得调音台很复杂，弄不懂。

搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。

想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三. 调音台能为乐手和演员“返送”监听。

四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。

. 六实践是学习调音台的最好方法。

我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。

这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。

首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。

下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前置放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz 上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外置的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内置的24bit DSP效果处理器，并可连接外置的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前置放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

效果器的连接和应用效果器的连接和应用一、效果器在系统中的连接：1、串行连接乐器或者乐器话筒直接输入效果器输入接口，效果器处理后通过输出接口连接调音台LINE接口。

或者在调音台INSERT断点接口串接也行。

2、发送返回连接调台辅助输出(AUX OUT)，连接到效果器输入接口，效果器处理后通过输出接口返回调音台LINE IN线路输入通道或者AUX RETURN辅助返回通道。

二、效果的分类1、延时效果（或称为者回声效果）延时效果源于山歌，歌声在山谷中回荡，经过大山的反射出现多次的回声，根据回声与原始声的时延我们称为延时效果(DELAY)或者称为回声效果（ECHO）,另外环境不同产生的回声次数不同，听觉的效果也不同，根据回声次数我们称为延时深度（DELAY DEPTH）或者回声数（REPEAT）。

延时效果可以掩饰演唱者的气息和连贯性不好等缺陷，但使用这种效果会降低演唱者的清晰度，一般对业余歌手或KTV中使用2、混响效果（或称为残响效果）混响效果源于西方的歌剧院，通过建筑物的多次反射产生的混响声效果（REVERB）。

混响声持续的时间就是混响时间（REV TIME）,一般建筑声学把混响声衰减60dB的时间定义为混响时间。

另外原始声到第一次出现的混响效果声的时间，效果器上称为预延时时间（PRE DELAY）。

为了切除多余的尾音或者说缩短混响时间通过衰退时间(DECAY)来调节。

混响效果是我们比较常用的效果类型，要设置的好就需要不断实践和总结。

三、结合实物理解一下应用我们拿TC的M350来理解吧，因为这个效果器包括了延时效果和混响效果两个引擎。

我只是想结合实物了解一下调节键的情况，方便理解。

我们主要分主控部分，延时效果部分，混响效果部分1、主控部分INPUT GAIN：输入效果器的增益调节MIX RATIO：干湿混合比调节。

是调台辅助输出然后返回调台的接发，这个要打到最大，让效果器输出的完全是效果声（湿信号），我们在调台上调节原始声和效果声的比例。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

雅马哈调音台使用说明雅马哈调音台是一种常见的专业音频设备，用于调节和处理音频信号的音频设备。

它通常由多个通道组成，每个通道都有自己的输入和输出控制，可以调节音频信号的音量、音色、平衡等参数。

本文将详细介绍雅马哈调音台的基本操作和常见功能。

一、基本操作1.音频输入和输出连接：首先，将音频设备（如麦克风、乐器等）的输出线缆连接到调音台的输入插孔中。

然后，将调音台的输出线缆连接到音频监听设备（如扬声器、录音设备等）中，确保正确连接和固定。

2.通道设置：调音台上有多个通道，每个通道都有自己的调节控制。

首先，选择一个空闲的通道，并确保其对应的通道开关关闭。

然后，调整输入增益控制旋钮，使输入信号的音量适中。

同时，还可以根据需要调整其他参数，如高音、低音、平衡等。

3.主输出设置：调音台的主输出控制主要是通过总线和输出选择开关来实现的。

首先，选择要输出的通道，并确保其对应的输出选择开关打开。

然后，调整主输出控制旋钮，以控制整体音量。

最后，将输出线缆连接到音频监听设备中，以进行音频信号的输出和播放。

二、常见功能1.输入信号调节：调音台可以调节输入信号的音量、音色、平衡等参数，以改变音频信号的属性。

通过旋钮、开关等控制，可以实现对音频信号的精确控制和调节。

2.效果器：调音台上通常配备有多个内置效果器，如混响、压缩、延迟等，可以实现对音频信号的实时处理和效果增强。

通过选择不同的效果器和调节参数，可以实现各种音效效果。

3.监听控制：调音台上通常有多个监听控制选项，如耳机输出、监听扬声器等，可以实现对音频信号的实时监听和调试。

通过选择不同的监听选项和调节参数，可以实现对音频信号的精确控制和调节。

4.设备连锁：调音台通常支持多个设备的连锁连接，如外部效果器、录音设备等。

通过选择不同的设备连接方式和调节参数，可以实现多个设备之间的数据传输和信号处理。

5.回放和录制：调音台通常具有回放和录制功能，可以实现对音频信号的回放和录制。

雅马哈调音台操作说明1.音频输入设置-首先，将需要输入调音台的音频源连接到调音台的对应通道，可以是麦克风、乐器、音响设备等。

-通过调整通道上的增益控制旋钮来调整音频输入的音量。

一般情况下，增益控制旋钮应保持在适当的范围内，若增大过多可能会导致音频失真。

-如果需要，可以通过PAD按钮或开关来降低输入的音频信号的电平，以防止过载或失真。

-如果输入信号有问题，可以通过使用EQ控制旋钮来进行频率响应调整。

2.音频通道控制-每个音频通道都有独立的音量控制旋钮，可以用来调整输入信号的音量。

-还有一个用于平衡输入和输出的旋钮，称为平衡控制旋钮。

可以通过平衡控制旋钮将左右声道的音量平衡调整到理想的状态。

- 每个通道通常都有一个mute开关，可以用来临时静音该通道的音频信号。

-如果需要，可以将每个通道的音频信号发送到其他效果器或处理器中，如混响器、压缩器等。

3.主音量控制-调音台上通常有一个主音量控制旋钮，可以用来调整整个音频设备的总音量。

-主音量控制旋钮通常与输出设备相连，如音箱、录音设备等。

4.效果器和处理器设置-一些调音台上配备有内置的效果器和处理器，如混响、均衡器、压缩器等。

-可以通过选择相应的效果器和处理器，然后调整其参数，来对音频信号进行处理和增强。

5.子组设定-一些调音台上具有子组总线功能，可以将多个音频通道的信号发送到一个共同的子组总线上。

-这可以用于将不同乐器或声音分组，便于整合和处理。

6.监听和录制-调音台上通常有一个独立的监听控制台，可以用来监听和调整音频信号。

-可以通过调整监听控制台上的音量旋钮、左右声道平衡控制等来调整音频信号的输出。

-如果需要录音，可以将调音台的输出连接到录音设备，然后通过录音设备来录制音频信号。

7.音频信号处理技巧-在操作调音台时，还需要一些音频信号处理的技巧。

-例如，可以使用动态处理器（如压缩器和门限控制器）来控制音频信号的动态范围，以及混响器来添加空间感。

-使用均衡器可以调整音频信号的频率响应，并通过滤波器等工具来控制不必要的噪声。

调音台的周边连接方法及使用说明调音台是音频设备中的关键组成部分，它可以用来控制音频信号的输入、输出和处理。

在音频录制、混音和音频放送等领域，调音台起到了不可替代的作用。

为了让调音台能够充分发挥其功能，正确连接调音台及其周边设备是至关重要的。

本文将介绍调音台的周边连接方法及使用说明，帮助你更好地理解和使用调音台。

一、音频输入连接方法1. 麦克风输入连接：将麦克风的输出线插入调音台上的麦克风输入插孔。

大多数调音台都有多个麦克风输入插孔，可以同时连接多个麦克风。

2. 乐器输入连接：将乐器的输出线插入调音台上的乐器输入插孔。

乐器输入插孔通常带有高阻抗输入，适合连接电吉他、电钢琴等乐器。

3. 线路输入连接：将音频设备的输出线插入调音台上的线路输入插孔。

线路输入通常用于连接效果器、播放器、录音设备等外部音源。

二、音频输出连接方法1. 音频主输出连接：将调音台上的主输出插孔连接到功放、放音器或录音设备的输入插孔。

主输出通常用于输出混音后的信号。

2. 音频辅助输出连接：调音台上通常有多个辅助输出插孔，可用于输出不同的信号。

辅助输出可连接到效果器、监听器或其他音频设备。

3. 音频耳机输出连接：将耳机插头插入调音台上的耳机输出插孔，可以监听调音台上的信号，方便进行实时监控和调整。

三、专业设备连接1. 外部处理器连接：调音台通常具有发送和返回插孔，可用于连接外部处理器，如压缩器、均衡器等。

通过连接外部处理器，可以进一步加强音频信号的处理效果。

2. 多轨录音机连接：有些调音台上带有多轨录音机接口，可以直接录制混音后的音频信号。

通过连接多轨录音机，可以方便地进行音频录制和后期制作。

四、调音台使用说明1. 均衡器调节：调音台上通常配有音频信号均衡器，可以调节不同频段的音量和频率。

根据需要，合理地调节均衡器，可以改善音频信号的质量。

2. 增益控制：调音台上的增益控制旋钮用于调节音频信号的输入级别。

根据输入信号的强度，合理地调节增益，避免信号过载或太过微弱。

调音台均衡器压限器电子分频器反馈抑制器延时器激励器数字效果器功放音箱正确连接方法2010-01-20 19:18调音台均衡器压限器电子分频器反馈抑制器延时器激励器数字效果器功放音箱正确连接方法。

2010 1 18调音台、均衡器、压限器、电子分频器、反馈抑制器、延时器、激励器、数字效果器、功放、音箱、正确连接方法。

一、调音台的连接提到音响系统，我们当然首先会想到调音台，调音台，会有很多种形容法，最贴切的莫过于把调音台比喻成一个音响系统的心脏了，这个心脏血液循环的如何，直接影响到整个系统的性能。

形象来说调音台就像一个大的水处理池，我们把多种音源信号像流水一样输入进这个大水池，然后在水池内对流入的各种水进行合理的处理，最后再从各种不同渠道流出去，整个过程就是这么简单。

因此对调音台的连接无非也是：输入和输出两大部分。

（一）、调音台输入部分的线路连接：调音台的输入信号大体上分为低阻话筒信号输入和高阻线路信号输入两种。

其实我们可以把低阻和高阻的区分看成是水压力或水流速度的不同。

比如：高阻输入的电平高，就好像水压很大，水流较急，直接输入到调音台这个水池里就合适了，不用在中间加什么环节来调整水压和水流速了；但低阻输入的电平低，就好像水压很低，水流很慢，直接输入到调音台这个水池里就不合适，我们就需要在大水池里加上一台抽水机，把低阻的低水压给它加大，让水流速度加快！所以调音台的低阻输入通道线路里都内置了专门的电路放大器，把低电平放大到合适的电平。

这样用水的特点来形容低阻信号和高阻信号大家应该很好理解了。

只有分清高阻、低阻之后才可以选择正确的线材进行相应的连接，大体上调音台输入插口基本可以分为3种：1、TRS：高阻输入部分通常要用6.35cmTRS立体声接头作平衡输入，尽量不要用6.35 TS单音(声)接头作非平衡输入，而现在我们用的大部分音源播放设备如：CD、VCD、DVD、MD、MP3等以及大部分乐器的输出信号通常都是高阻信号。

调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

调音台与混响效果器-激励器-话放-声卡的连接使用说明教程调音台与混响效果器-激励器-话放-声卡的连接使用说明教程本人通过多年的使用并不断的探索和学习,同时与国内多位调音大师多次交流和学习,得到了一些真传,为了与同行的朋友们共同分享,特整理出以下家用小型系统的一些设备连接方法和应用. 1. 混响效果器(1)的连接使用方法: 将AUX1 用大三芯平衡式一分二两路大三芯即三个插头都是立体声插头,连接到混响器(1)的IN 输入口的 R L 声道. 混响器(1)的OUT 输出口的 R L 声道用两根大三芯立体声线连接到调音台的一路立体声线路输入口即没有前端增益的输入口,即:13,14口,用本路立体声的推子控制返回的效果量.2. 混响效果器(1)的另一种连接使用方法:将AUX1 用大三芯平衡式一分二两路大三芯即三个插头都是立体声插头,连接到混响器(1)的IN 输入口的 R L 声道. 混响器(1)的OUT 输出口用两根大三芯立体声线连接到调音台的 RETUN L(MONO)、R 输入插口,然后用面板上的RETURN 的AUX1 旋钮和 ST 旋钮来控制效果量.3. 混响效果器(2)的连接使用方法:将AUX2 用大三芯平衡式一分二两路大三芯即三个插头都是立体声插头,连接到混响器(2)的IN 输入口的 R L 声道. 混响器(2)的1OUT 输出口的 R L 声道用两根大三芯立体声线连接到调音台的一路立体声线路输入口即没有前端增益的输入口,即:15,16口,用本路立体声的推子控制返回的效果量.4. 混响效果器(2)的另一种连接使用方法:将AUX2 用一根大三芯平衡式立体声插头线,连接到混响器(3)的IN 的一路输入口R 声道或 L 声道. 将EFFECT插口用一根大三芯平衡式立体声插头线,连接到混响器(3)的IN 的另一路输入口.混响器(2)的OUT 输出口用两根大三芯立体声线连接到调音台的一路立体声线路输入口即没有前端增益的输入口,即:15,16口,用本路立体声的推子控制返回的效果量.以上是同时有两台混响效果器的连接.如果是一台选择其一即可. 5. 激励器, BBE等的连接使用方法:第(1) 种方法:将调音台的单声道话筒的那几路选择其中的几路例如一路,用大三芯插入线即立体声转两个大二芯单声道,大三芯的头尖端连接到的大二芯的头尖端,这个大二芯插头连接激励器的IN 输入口,大三芯的环连接另一个大二芯的头尖端,这个大二芯插头连接激励器的OUT 输出口.一个激励器最多可以连接两路单声道话筒插入口进行两只麦克的人声处理. 大二芯线最好做成一长一短,长的作为输出,短的作为返回.平时插拔也不用记不清,再用万用表量,省去很多麻烦.2第(2) 种方法:将所有的话筒单声道路都编组到1-2或3-4,即按下被编组的1-2或3-4按钮. 从编组1-2或3-4的输出OUT用大三芯立体声线连接到激励器的IN 输入口,再把激励器的OUT输出用大三芯立体声线连接到调音台的立体声路输入口IN 即没有前端增益的输入口,用这一路推子控制效果.千万切忌不要将这一路的编组按钮1-2或3-4 按下,否则后果不堪设想,会烧掉调音台和功放. 这是调音台没有编组总插入 INSERT I/O 插口的编组连接激励器、BBE 等的用法.第(3) 种方法:如果调音台的编组有总插入通道INSERT I/O 插口那最好不过了(一般高档调音台才有的),连接方法与第二种一样,只是效果器的输入输出要和第一种一样用特殊插入线插入到编组的插入INSERT I/O通道口.这样的用法一台激励器或BBE 就可以控制所有的被编组的单通道的麦克了.6. 话放的连接使用方法:(1)如果只为了纯录音就简单的多了,将话放的LINE OUT 的+4dBu和 -10dBv选择其一直接连接到声卡IN输入端, +4dBu输出是平衡式的要求声卡支持平衡式即卡农接口. -10dBv 输出是非平衡式的, 声卡不支持平衡式卡农接口的用这个.然后将 MONITOR OUT3的R 声道和 L 声道连接到监听音箱监听.将MONITOR IN 的R 声道和 L 声道连接音源伴奏即可. 话放的LINE OUT 的+4dBu和 -10dBv, 在任何情况下都只有麦克人声输出. MONITOR OUT 的R 声道和 L 声道是伴奏和人声的混合, 也同时连接前面的耳机, 是并联的. 监听时可以前面板的混合旋钮调节伴奏和麦克人声的混合比.(2)如果同时录音兼顾平时的演唱,那么就将话放的LINE OUT 的+4dBu 标准信号用一根大三芯立体声线连接到调音台的单声道输入插口的 LINE 线路插口,千万不要插到 MIC 卡农插口上,因为 MIC 卡农插口连接到调音台内部的话放,这样就双重放大了必然要啸叫.调音台的LINE 线路插口绕过了调音台内部的话放,所以阻抗和电平适合话放的LINE OUT 的+4dBu 标准信号.把调音台连接此路话筒信号的GAIN 增益 -34,+10刻度代表线路增益调节,调到 0 db,再把此路主推子也推到 0 db,这样对话放输出的电平不增加也不衰减.将调音台的 ST OUT(L ,R)主输出的TRS用大三芯立体声平衡线连接到声卡的输入端口 IN 进行录音. ST OUT(L ,R)主输出的 XLR用卡农头连接到功放驱动主扬声器.主输出推子ST最大不可以超过+5db刻度.录音时关闭功放电源即可.7. 如果所有的设备不是太低端,直接采用调音台输出录音即可,这样效果也有了,激励也有了,压缩也有了,也就不必后期再另行合成处理了,一举多得.4。

调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。

此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。

一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。

调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。

常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。

一般来说，调音台有四个主要功能。

第一个功能是对节目信号进行放大。

当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。

如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。

第二个功能是分别对各种信号进行频率调整（即调音）。

我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。

音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。

调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。

第三个功能是信号的合并。

调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。

第四个功能是分配功能。

调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。
