2020届中考物理专题总复习训练 专题8 电路及欧姆定律(无答案)人教新课标版

中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。

闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。

图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。

电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

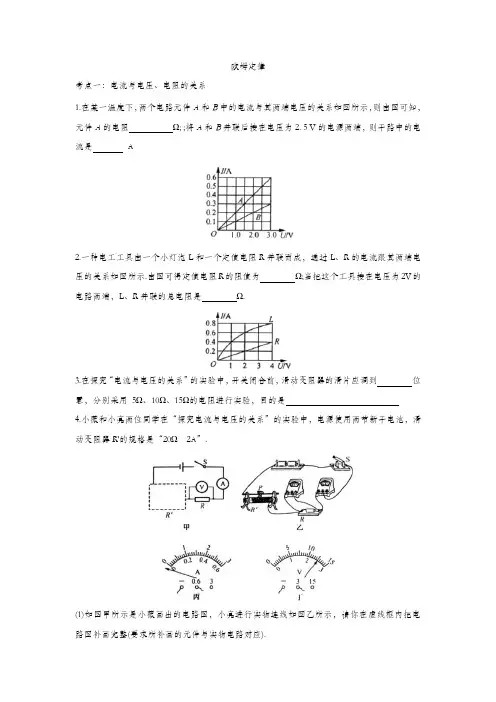

欧姆定律考点一：电流与电压、电阻的关系1.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示，则由图可知，元件A的电阻Ω; ;将A和B并联后接在电压为2. 5 V的电源两端，则干路中的电流是 A2.一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示.由图可得定值电阻R的阻值为Ω;当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是Ω.3.在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是4.小薇和小亮两位同学在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器R'的规格是“20Ω2A”.(1)如图甲所示是小薇画出的电路图，小亮进行实物连线如图乙所示，请你在虚线框内把电路图补画完整(要求所补画的元件与实物电路对应).(2)开关闭合前，小亮发现电流表的指针在零刻度线左端，如图丙所示，其原因是(选填“A”或“B”).A.电流表没调零B.电流表正负接线柱接反了(3)确认电路无误后，闭合开关进行实验，第4次实验时电流表示数为0.5A，电压表示数如图丁所示，记为V;他们记录的数据如下表所示，老师指出其中一组数据有拼凑的嫌疑，你认为是第(填写实验序号)组，理由是(4)排除有拼凑嫌疑的数据后，分析数据可以得到的结论是:在不变时，通过导体的电流与导体两端的电压成比(5)小薇利用实验数据计算出定值R的阻值为Ω(结果保留一位小数).(6)以下实验与“探究电流与电压的关系”进行多次测量的目的不相同的是A探究影响滑动摩擦力大小的因素B.探究杠杆的平衡条件C.刻度尺测物体的长度考点二：电阻变阻器1.如图所示是学生设计的模拟调光灯电路.闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是( )A.灯泡被短路B.电源断路C.灯泡的阻值太大D.铅笔芯的总阻值太大2.如图所示为滑动变阻器的示意图，为使变阻器的滑片P向右滑动时，接入电路的电阻增大，下列连接正确的是( )A. a和b接入电路B. a和c接入电路C. c和b接入电路D. c和d接入电路3.白炽灯长期使用后，钨丝会变细，变细后的钨丝与原来相比( )A.熔点变低B.密度变小C.比热容变大D.电阻变大4.现有:①花生油;②铅笔芯;③水银;④塑料盒;⑤铜钥匙等物品，其中属于导体的是，常温常压下属于液体的有.(填序号)5.在如图所示的电路中，AB和CD均为镍铬合金线，闭合开关后，通过观察，可以比较出合金线电阻的大小，这种研究方法叫做(填“等效替代法”或“转换法”).这个实验装置是研究电阻大小与导体的关系.6.在探究影响导体电阻大小的因素时，小明作出了如下猜想:①导体的电阻可能与导体的长度有关;②导体的电阻可能与导体的横截面积有关;③导体的电阻可能与导体的材料有关.实验室提供了4根电阻丝，其规格、材料如下表所示.(1)如图甲所示为“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察来比较导体电阻的大小.(2)为了验证上述猜想①，应该选用编号为的两根电阻丝分别接入电路进行实验.(3)分别将A和D两根电阻丝接入图甲电路中M、N两点间，电流表示数不相同，由此初步得到结论:当长度和横截面积相同时，导体的电阻跟有关.(4)要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图乙所示，但通过观察发现电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是考点三：电阻的测量1.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了下图所示的四种电路，其中不可行的是( )2.对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是( )A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的盖系D.后者多次测量的目的是取电阻的平均值，减小误差3.如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了.闭合开关后，电路可能发生的现象是( )A.电流表和电压表都烧坏B.先烧坏电流表，再烧坏电压表C.电流表烧坏，电压表正常D.电压表烧坏，电流表正常4.如图所示电路，开关S闭合后，电流表的示数(选填“变大”“变小”或“不变”);若电流表示数变化了0.1A，则电阻R= Ω.5.在相应位置作答.(1)王师傅修理电视机时，发现15Ω和25Ω的两个电阻的铭牌看不清了，请你帮他设计一个能够鉴别电阻阻值大小的最简单电路(电源使用旧的干电池)，画在图甲所示的虚线框内.(2)王师傅怀疑厂家生产的定值电阻的阻值有误差，为进一步测量15Ω电阻的阻值:①在你设计的最简电路图甲的基础上，你的修改是:②小明用额定电压3. 8 V的小灯泡替换15 Ω的定值电阻，重新做实验.根据实验数据绘制的小灯泡和定值电阻的U—I图像如图乙所示.小灯泡的U—I图像是，比较L1和L的两条图线，提出一个问题?并解答:6.陈敏同学利用电压表和电流表测量电阻R1的阻值(约9Ω)，电源选用两节干电池.(1)按图甲所示电路，将图乙中电流表正确连入电路.(2)该同学检查电路连接正确，闭合开关，可是无论怎样移动滑片，电压表示数总为3V，你认为发生故障的原因可能是或.(3)排除故障后，小明将滑片P向左滑动时，电压表示数将(选填“增大”“减小”或“不变”)，当滑片P滑到某一位置时，两表读数如图丙所示，由此可知R= Ω.你认为这个结果可靠吗? ，理由是.考点四：动态电路分析1.如图甲所示，电源电压恒定，R1为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变化，实验测得其变化关系如图乙所示，其中B表示磁场的强弱，单位为特斯拉(T)，则在图甲中当R1所在处的磁场逐渐减弱时( )A. R1的阻值变大B.电压表的示数变小C.电流表的示数变小D.电流表的示数变大2.如图所示是一种自动测定油箱内油面高度的装置.R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.当油面上升时( )A.电压表和油量表示数都变小B.电压表和油量表示数都变大C.电压表示数变大，油量表示数变小D.电压表示数变小，油量表示数变大3.如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω.当只闭合开关S1，滑片P 置于最左端a时，电流表示数为0. 2 A，当开关S1、S2均闭合，滑片P置于最右端b时，电流表的示数为0.6A，则定值电阻R1= Ω，电源电压U= V.4.如图甲所示是一个电子拉力计原理图.硬质弹簧右端和金属滑片P固定在一起(P与R1间的摩擦不计).电压表量程为0～3 V，a、b是一根长为6 cm的均匀电阻丝，阻值R1=30 Ω，电源电压U= 6 V.(1)要保证电压表能正常工作，电路中R0至少应为.(2)当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为V.(3)已知该弹簧伸长的长度△L与所受拉力F间的关系如图乙所示，若R0=45Ω，通过计算说明，开关S闭合后，当电压表指针指在0. 8 V处，作用在拉环上水平向右的拉力为多大?此拉力器的量程为多少?5.如图甲所示为某型号电子秤，其原理结构如图乙所示. R0为定值电阻，R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示，改写电压表(量程为0～3 V)的表盘数值后可直接读出所称物体的质量.设踏板的质量为5 kg，电源电压保持9V不变，g取10 N/kg.(1)闭合开关S，空载时，电压表的示数为1V，求R0的阻值.(2)该电子秤的量程是多大?(3)如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为0～110 kg，计算说明应使用多大的电阻.如何连接?考点五：欧姆定律的应用1.如图所示，电阻R1 =10Ω，电流表A1的示数为0. 5 A, 电源电压为10V.下列叙述不正确的是A. R1与R2并联B. R2的阻值为20ΩC. R1两端电压为10 VD. 电流表A的示数为1. 0 A2.在如图所示的电路中，电压U不变，开关S闭合后，下列说法正确的是( )A.电压表的示数增大B.电流表的示数减小C.电流表的示数增大D.电压表的示数减小3.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12 V.要把电灯接在36 V的电路中，需要给它联一个Ω的电阻.4.串联在电路中的甲、乙两盏灯，如果甲灯比乙灯亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小关系是( )A. I甲>I乙B. I甲<I乙C. I甲=I乙D.无法比较5.如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲:U乙为4:1;当开关S 断开，甲、乙两表为电流表时，两表的读数之比I甲:I乙为( )6.在如图所示的电路中，电阻R1:R2=1:2，则通过它们的电流之比是，加在它们两端的电压之比是7.如图所示，当电源电压为4V时，电压表的示数为1V;当电源电压增加到12 V时，电流表的示数为1A则电阻R1= Ω，R2= Ω.8.两只定值电阻，甲标有“10Ω1 A”，乙标有“15Ω0. 6 A”，把它们串联在同一电路中，总电阻是Ω，电路中允许通过的最大电流为A，电路两端允许加的最大电压为V.考点六：电路图设计与实物图连接1.现在有两只定值电阻R1和R2(R1 =2 R2)、一个电压恒定的电池组及若干导线.试在图中的虚线框内把这些器材连接在A、B、C、D四个接线柱上，使它们组成一个完整的电路，并能满足以下要求:当开关S断开时，电流表有一定的示数;当开关S闭合时，电流表的示数为S 断开时的3倍.2.如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上.补上后要求:(1)两灯泡并联;(2)电流表测灯L1的电流;(3)闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗.参考答案考点一：电流与电压、电阻的关系1.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示，则由图可知，元件A的电阻Ω; ;将A和B并联后接在电压为2. 5 V的电源两端，则干路中的电流是 A【答案】5 0. 752.一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示.由图可得定值电阻R的阻值为Ω;当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是Ω.【答案】10 2. 53.在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是【答案】阻值最大探究电流与电阻的关系4.小薇和小亮两位同学在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器R'的规格是“20Ω2A”.(1)如图甲所示是小薇画出的电路图，小亮进行实物连线如图乙所示，请你在虚线框内把电路图补画完整(要求所补画的元件与实物电路对应).(2)开关闭合前，小亮发现电流表的指针在零刻度线左端，如图丙所示，其原因是(选填“A”或“B”).A.电流表没调零B.电流表正负接线柱接反了(3)确认电路无误后，闭合开关进行实验，第4次实验时电流表示数为0.5A，电压表示数如图丁所示，记为V;他们记录的数据如下表所示，老师指出其中一组数据有拼凑的嫌疑，你认为是第(填写实验序号)组，理由是(4)排除有拼凑嫌疑的数据后，分析数据可以得到的结论是:在不变时，通过导体的电流与导体两端的电压成比(5)小薇利用实验数据计算出定值R的阻值为Ω(结果保留一位小数).(6)以下实验与“探究电流与电压的关系”进行多次测量的目的不相同的是A探究影响滑动摩擦力大小的因素B.探究杠杆的平衡条件C.刻度尺测物体的长度【答案】(1)如图所示(2) A (3) 2. 5 ①滑动变阻器阻值偏小，无法使电流小到0.10 A(4)电阻正(5) 5.1(6) C考点二：电阻变阻器1.如图所示是学生设计的模拟调光灯电路.闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是( )A.灯泡被短路B.电源断路C.灯泡的阻值太大D.铅笔芯的总阻值太大【答案】C2.如图所示为滑动变阻器的示意图，为使变阻器的滑片P向右滑动时，接入电路的电阻增大，下列连接正确的是( )A. a和b接入电路B. a和c接入电路C. c和b接入电路D. c和d接入电路【答案】B3.白炽灯长期使用后，钨丝会变细，变细后的钨丝与原来相比( )A.熔点变低B.密度变小C.比热容变大D.电阻变大【答案】D4.现有:①花生油;②铅笔芯;③水银;④塑料盒;⑤铜钥匙等物品，其中属于导体的是，常温常压下属于液体的有.(填序号)【答案】②③⑤①③5.在如图所示的电路中，AB和CD均为镍铬合金线，闭合开关后，通过观察，可以比较出合金线电阻的大小，这种研究方法叫做(填“等效替代法”或“转换法”).这个实验装置是研究电阻大小与导体的关系.【答案】电流的大小转换法横截面积6.在探究影响导体电阻大小的因素时，小明作出了如下猜想:①导体的电阻可能与导体的长度有关;②导体的电阻可能与导体的横截面积有关;③导体的电阻可能与导体的材料有关.实验室提供了4根电阻丝，其规格、材料如下表所示.(1)如图甲所示为“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察来比较导体电阻的大小.(2)为了验证上述猜想①，应该选用编号为的两根电阻丝分别接入电路进行实验.(3)分别将A和D两根电阻丝接入图甲电路中M、N两点间，电流表示数不相同，由此初步得到结论:当长度和横截面积相同时，导体的电阻跟有关.(4)要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图乙所示，但通过观察发现电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是【答案】(1)电流表示数的大小(或灯泡亮暗)(2) A、B (3)材料(4)偏大换用0-0. 6 A量程考点三：电阻的测量1.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了下图所示的四种电路，其中不可行的是( )【答案】D2.对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是( )A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的盖系D.后者多次测量的目的是取电阻的平均值，减小误差【答案】A3.如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了.闭合开关后，电路可能发生的现象是( )A.电流表和电压表都烧坏B.先烧坏电流表，再烧坏电压表C.电流表烧坏，电压表正常D.电压表烧坏，电流表正常【答案】C4.如图所示电路，开关S闭合后，电流表的示数(选填“变大”“变小”或“不变”);若电流表示数变化了0.1A，则电阻R= Ω.【答案】变大605.在相应位置作答.(1)王师傅修理电视机时，发现15Ω和25Ω的两个电阻的铭牌看不清了，请你帮他设计一个能够鉴别电阻阻值大小的最简单电路(电源使用旧的干电池)，画在图甲所示的虚线框内.(2)王师傅怀疑厂家生产的定值电阻的阻值有误差，为进一步测量15Ω电阻的阻值:①在你设计的最简电路图甲的基础上，你的修改是:②小明用额定电压3. 8 V的小灯泡替换15 Ω的定值电阻，重新做实验.根据实验数据绘制的小灯泡和定值电阻的U—I图像如图乙所示.小灯泡的U—I图像是，比较L1和L的两条图线，提出一个问题?并解答:【答案】(1)如图所示(2)①在待测电阻两端并联一只电压表②L 为什么小灯泡的U-I图线不是直线因为小灯泡的灯丝电阻随温度的升高而增大6.陈敏同学利用电压表和电流表测量电阻R1的阻值(约9Ω)，电源选用两节干电池.(1)按图甲所示电路，将图乙中电流表正确连入电路.(2)该同学检查电路连接正确，闭合开关，可是无论怎样移动滑片，电压表示数总为3V，你认为发生故障的原因可能是或.(3)排除故障后，小明将滑片P向左滑动时，电压表示数将(选填“增大”“减小”或“不变”)，当滑片P滑到某一位置时，两表读数如图丙所示，由此可知R= Ω.你认为这个结果可靠吗? ，理由是.【答案】(1)如图所示(2)R1处断路R2处短路(3)增大10 不可靠没有多次测量求平均值考点四：动态电路分析1.如图甲所示，电源电压恒定，R1为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变化，实验测得其变化关系如图乙所示，其中B表示磁场的强弱，单位为特斯拉(T)，则在图甲中当R1所在处的磁场逐渐减弱时( )A. R1的阻值变大B.电压表的示数变小C.电流表的示数变小D.电流表的示数变大【答案】D2.如图所示是一种自动测定油箱内油面高度的装置.R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.当油面上升时( )A.电压表和油量表示数都变小B.电压表和油量表示数都变大C.电压表示数变大，油量表示数变小D.电压表示数变小，油量表示数变大【答案】D3.如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω.当只闭合开关S1，滑片P 置于最左端a时，电流表示数为0. 2 A，当开关S1、S2均闭合，滑片P置于最右端b时，电流表的示数为0.6A，则定值电阻R1= Ω，电源电压U= V.【答案】10 64.如图甲所示是一个电子拉力计原理图.硬质弹簧右端和金属滑片P固定在一起(P与R1间的摩擦不计).电压表量程为0～3 V，a、b是一根长为6 cm的均匀电阻丝，阻值R1=30 Ω，电源电压U= 6 V.(1)要保证电压表能正常工作，电路中R0至少应为.(2)当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为V.(3)已知该弹簧伸长的长度△L与所受拉力F间的关系如图乙所示，若R0=45Ω，通过计算说明，开关S闭合后，当电压表指针指在0. 8 V处，作用在拉环上水平向右的拉力为多大?此拉力器的量程为多少?【答案】(1) 30Ω(2) 0(3)作用在拉环上水平向右的拉力为200 N 此拉力器的量程为0-600 N.5.如图甲所示为某型号电子秤，其原理结构如图乙所示. R0为定值电阻，R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示，改写电压表(量程为0～3 V)的表盘数值后可直接读出所称物体的质量.设踏板的质量为5 kg，电源电压保持9V不变，g取10 N/kg.(1)闭合开关S，空载时，电压表的示数为1V，求R0的阻值.(2)该电子秤的量程是多大?(3)如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为0～110 kg，计算说明应使用多大的电阻.如何连接?【答案】(1) 30Ω(2) 0-90 kg (3)应使用阻值为40Ω串联在电路中考点五：欧姆定律的应用1.如图所示，电阻R1 =10Ω，电流表A1的示数为0. 5 A, 电源电压为10V.下列叙述不正确的是A. R1与R2并联B. R2的阻值为20ΩC. R1两端电压为10 VD. 电流表A的示数为1. 0 A【答案】D2.在如图所示的电路中，电压U不变，开关S闭合后，下列说法正确的是( )A.电压表的示数增大B.电流表的示数减小C.电流表的示数增大D.电压表的示数减小【答案】C3.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12 V.要把电灯接在36 V的电路中，需要给它联一个Ω的电阻.【答案】串604.串联在电路中的甲、乙两盏灯，如果甲灯比乙灯亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小关系是( )A. I甲>I乙B. I甲<I乙C. I甲=I乙D.无法比较【答案】C5.如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲:U乙为4:1;当开关S 断开，甲、乙两表为电流表时，两表的读数之比I甲:I乙为( )【答案】C6.在如图所示的电路中，电阻R1:R2=1:2，则通过它们的电流之比是，加在它们两端的电压之比是【答案】1:1 1:27.如图所示，当电源电压为4V时，电压表的示数为1V;当电源电压增加到12 V时，电流表的示数为1A则电阻R1= Ω，R2= Ω.【答案】9 38.两只定值电阻，甲标有“10Ω1 A”，乙标有“15Ω0. 6 A”，把它们串联在同一电路中，总电阻是Ω，电路中允许通过的最大电流为A，电路两端允许加的最大电压为V.【答案】25 0.6 15考点六：电路图设计与实物图连接1.现在有两只定值电阻R1和R2(R1 =2 R2)、一个电压恒定的电池组及若干导线.试在图中的虚线框内把这些器材连接在A、B、C、D四个接线柱上，使它们组成一个完整的电路，并能满足以下要求:当开关S断开时，电流表有一定的示数;当开关S闭合时，电流表的示数为S 断开时的3倍.【答案】如图所示2.如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上.补上后要求:(1)两灯泡并联;(2)电流表测灯L1的电流;(3)闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗.【答案】如图所示。

1《欧姆定律》专题检测一、单选题1．图中，甲图是灯泡 L 和定值电阻 R 的 I -U 关系图像，将灯泡 L 和电阻 R 先后以乙图和丙图两种方式接在同一电源上，则下列判断中正确的是A ．乙图中，U 1 > U 2B ．丙图中，I 1 > I 2C ．灯泡 L 两端的电压与通过它的电流成正比D ．乙丙两图中，灯泡 L 和电阻 R 的电功率 14P P :的大小关系不能确定2．在图所示的电路中，电源电压保持不变。

闭合开关S ，电路正常工作，各电表的示数均不为零。

移动滑动变阻器的滑片P ，电压表V 1与V 2示数的比值逐渐变小，则（ ）A ．滑片P 向右移动B ．电流表A 示数不变C ．电压表V 1示数与电流表A 示数的比值变大D ．电压表V 2示数与电压表V 1的示数的差值变小 3．小明设计了一种酒精测试仪的电路，如图所示．图中R 为定值电阻，Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大．电源两端的电压不变，闭合开关S ，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是2A ．电压表示数变小，电流表示数变小B ．电压表示数变大，电流表示数变大C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大4．如图所示，R 1＝10 Ω，电流表A 1示数为0.5 A ，电源电压为10 V 不变．下列说法正确的是( )A ．R 1和R 2串联B ．R 2阻值为10 ΩC ．电流表A 的示数为1.5 AD ．R 1两端的电压为5 V5．如图所示的电路中，两只电压表的指针均指在刻度盘正中央，以下判断中正确的是A ．通过R 1的电流小于通过R 2的电流B ．R 1两端的电压与R 2两端的电压相等C ．相同时间R 1消耗的电能小于R 2消耗的电能D ．R 1的电阻值大于R 2的电阻值 6．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是A ．测量小灯泡发光时的电功率B ．测量小灯泡发光时的电阻C ．研究小灯泡的亮度与其两端电压大小的关系D ．验证欧姆定律7．图1所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压为3V 且保持不变，闭 合开关S 后，滑片P 从b 端移动到a 端的过程，电压表示数U 与电流表示数I 的关系图象如图2所示，下列判断错误的是（ ）3A ．R 1的电阻为5ΩB ．滑动变阻器的最大电阻为10ΩC ．电路消耗的最大总功率为1．8WD ．电路消耗的最小总功率为1W8．小丽通过实验测量小灯泡L 的电功率，她按如图所示的电路图连接好电路，选用的电源电压为3V 且保持不变．闭合开关S ，发现电流表无示数，而电压表的示数接近3V ，由此判断电路出现的故障可能是（ ）A ．滑动变阻器短路B ．滑动变阻器断路C ．小灯泡L 断路D ．小灯泡L 短路 9．如图是一种测量风速的装置原理图。

中考物理复习专题：欧姆定律一、单选题1．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下多次移动滑动变阻器的滑片，根据记录的电流表和电压表示数绘制出图乙的图像，下列说法正确的是（）A．电源电压为3VR的阻值是15ΩB．定值电阻C．滑动变阻器连入电路的最大阻值为7.5ΩD．当滑片P移至中点时，电流表的示数是0.3A2．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法不正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的D．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压3．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，0R为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大4．小明设计了如图所示的“电阻测量盒”。

电源电压未知，从方框引出线两端接入被测电阻，闭合开关1S后，下列说法正确的是（）R的电流A．电流表测通过R的阻值未知，则无法测出被测电阻阻值B．若S后，电流表示数会变小C．再闭合开关2D．电源电压下降时，测得的电阻值会偏小5．以下四个电路，不能测出未知电阻R x阻值的电路是（R0阻值已知，电源电压未知）（）A．B．C．D．6．关于欧姆定律，下列说法正确的是（）A ．导体两端电压越大，通过导体的电流越小B ．导体电阻越大，通过导体的电流越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体两端的电压一定时，通过导体的电流与导体的电阻成反比7．如图所示的电路中，当开关S 闭合，甲、乙两表示为电压表时，示数之比32U U 甲乙∶∶；当开关S 断开，甲、乙两表是电流表时，则两表的示数之比为I I 甲乙∶为（ ）A ．2：1B ．3：1C ．2：3D ．1：38．如图所示是汽车油量表的工作原理图，其中电源电压为3V ，油量表是由一只量程为0~0.6A 的电流表改装的，变阻器 R 1铭牌标有“5Ω 2A”的字样，闭合开关，此时滑片P 与a 端的距离为R 1总长的四分之一，以下说法正确的是（ ）A ．此时变阻器接入电路中的阻值是4ΩB ．当油量减少时，电路的总电阻减小C ．油量减少时，油量表示数增大D ．为使电路安全，定值电阻R 0至少为5Ω9．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。

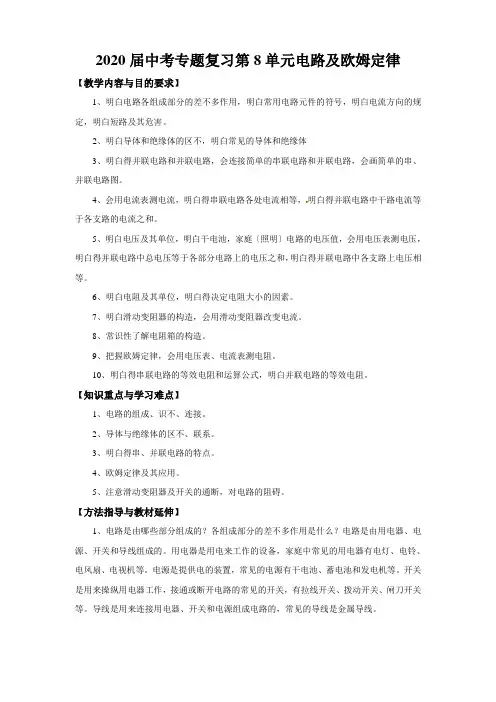

2020届中考专题复习第8单元电路及欧姆定律【教学内容与目的要求】1、明白电路各组成部分的差不多作用，明白常用电路元件的符号，明白电流方向的规定，明白短路及其危害。

2、明白导体和绝缘体的区不，明白常见的导体和绝缘体3、明白得并联电路和并联电路，会连接简单的串联电路和并联电路，会画简单的串、并联电路图。

4、会用电流表测电流，明白得串联电路各处电流相等，明白得并联电路中干路电流等于各支路的电流之和。

5、明白电压及其单位，明白干电池，家庭〔照明〕电路的电压值，会用电压表测电压，明白得并联电路中总电压等于各部分电路上的电压之和，明白得并联电路中各支路上电压相等。

6、明白电阻及其单位，明白得决定电阻大小的因素。

7、明白滑动变阻器的构造，会用滑动变阻器改变电流。

8、常识性了解电阻箱的构造。

9、把握欧姆定律，会用电压表、电流表测电阻。

10、明白得串联电路的等效电阻和运算公式，明白并联电路的等效电阻。

【知识重点与学习难点】1、电路的组成、识不、连接。

2、导体与绝缘体的区不、联系。

3、明白得串、并联电路的特点。

4、欧姆定律及其应用。

5、注意滑动变阻器及开关的通断，对电路的阻碍。

【方法指导与教材延伸】1、电路是由哪些部分组成的？各组成部分的差不多作用是什么？电路是由用电器、电源、开关和导线组成的。

用电器是用电来工作的设备，家庭中常见的用电器有电灯、电铃、电风扇、电视机等。

电源是提供电的装置，常见的电源有干电池、蓄电池和发电机等。

开关是用来操纵用电器工作，接通或断开电路的常见的开关，有拉线开关、拨动开关、闸刀开关等。

导线是用来连接用电器、开关和电源组成电路的，常见的导线是金属导线。

2、短路的危害直截了当用导线把电源连接起来，中间不通过用电器的电路叫短路。

短路时，电流过大，易烧坏电源和导线的绝缘层，甚至引起火灾。

3、导体和绝缘体的区不是什么导体和绝缘体的区不是由于内部的导电机制不同。

导体内部有大量的能够自由移动的电荷，例如金属导体内部有大量的自由电子，酸、碱、盐的水溶液中有大量的正、负离子。

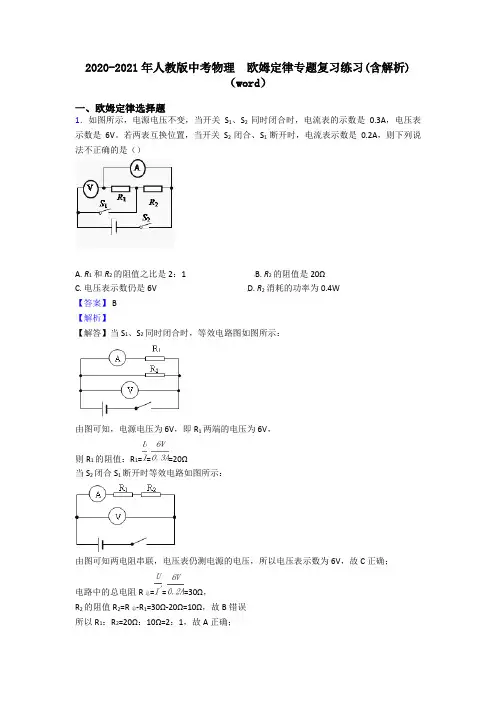

2020-2021年人教版中考物理欧姆定律专题复习练习(含解析)（word）一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

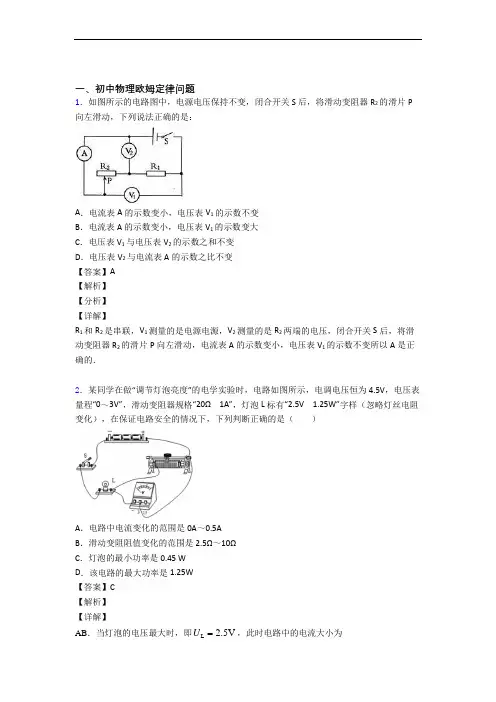

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】U ，此时电路中的电流大小为AB．当灯泡的电压最大时，即L 2.5VL L L 1.25W0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V 4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ；由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

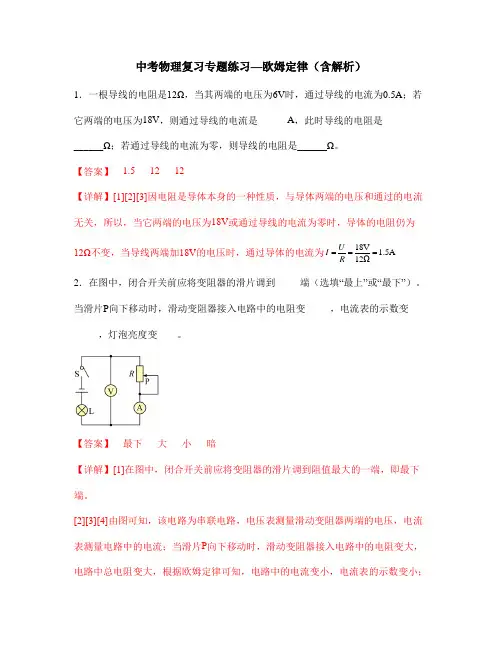

中考物理复习专题练习—欧姆定律（含解析）1．一根导线的电阻是12Ω，当其两端的电压为6V 时，通过导线的电流为0.5A ；若它两端的电压为18V ，则通过导线的电流是______A ，此时导线的电阻是______Ω；若通过导线的电流为零，则导线的电阻是______Ω。

【答案】 1.5 12 12【详解】[1][2][3]因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当它两端的电压为18V 或通过导线的电流为零时，导体的电阻仍为12Ω不变，当导线两端加18V 的电压时，通过导体的电流为18V 1.5A 12ΩU I R === 2．在图中，闭合开关前应将变阻器的滑片调到_____端（选填“最上”或“最下”）。

当滑片P 向下移动时，滑动变阻器接入电路中的电阻变_____，电流表的示数变_____，灯泡亮度变____。

【答案】 最下 大 小 暗【详解】[1]在图中，闭合开关前应将变阻器的滑片调到阻值最大的一端，即最下端。

[2][3][4]由图可知，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；当滑片P 向下移动时，滑动变阻器接入电路中的电阻变大，电路中总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表的示数变小；通过灯泡的电流变小，灯泡亮度变暗。

3.某导体两端电压是2V 时，通过它的电流是200mA ，该导体的电阻是___________；当它两端电压为0V 时，该导体的电阻为___________。

【答案】 【答案】 10Ω 10Ω【详解】[1]由U I R =可得，导体的电阻为 2V =10Ω0.2AU R I == [2]因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以当导体两端的电压为0V 时，导体的电阻仍为10Ω不变。

4.小明做实验时，连接了如图所示的电路，电源电压保持不变。

闭合开关S 时，三个电表的示数分别为0.2A 、2V 、5V ，但当时没有记录清楚每个数据对应哪一个电表。

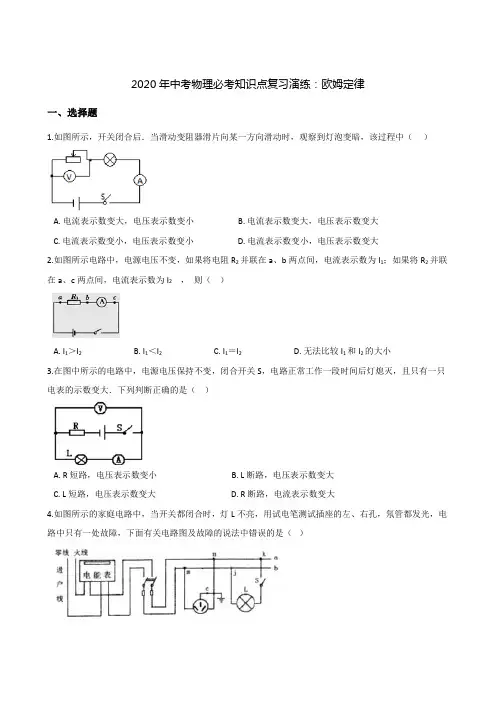

2020年中考物理必考知识点复习演练：欧姆定律一、选择题1.如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（）A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大2.如图所示电路中，电源电压不变，如果将电阻R2并联在a、b两点间，电流表示数为I1；如果将R2并联在a、c两点间，电流表示数为I2，则（）A. I1＞I2B. I1＜I2C. I1＝I2D. 无法比较I1和I2的大小3.在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A. R短路，电压表示数变小B. L断路，电压表示数变大C. L短路，电压表示数变大D. R断路，电流表示数变大4.如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（）A. 电能表的单位是千瓦时B. 三孔插座是为了防止用电器外壳带电发生触电事故C. 若在导线a和b之间接一个灯泡L1，则它和L是并联D. 根据测试结果，应该是m与j之间断路5.共享电动车不仅环保节能而且为人们的出行带来了很大方便。

已知某品牌共享电动车的电动机线圈内阻一定，转轴卡住不能转动时，线圈两端电压为48V，电流为12A．当电动车在水平地面上以18km/h的速度匀速直线行驶时，线圈两端电压仍然为48V，电流为2A，则下列说法正确的是（）A. 电动机线圈电阻为24ΩB. 电动机的机械功率为96WC. 电动机的效率是66.7%D. 电动车前进时受到的阻力为16N6.如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

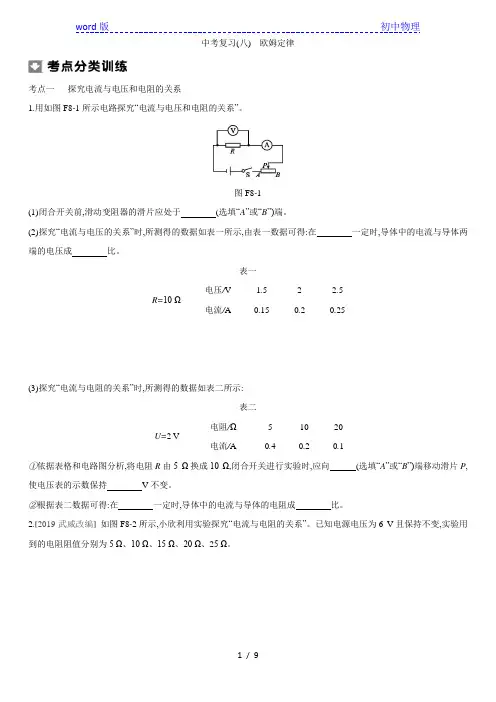

中考复习(八)欧姆定律考点一探究电流与电压和电阻的关系1.用如图F8-1所示电路探究“电流与电压和电阻的关系”。

图F8-1(1)闭合开关前,滑动变阻器的滑片应处于(选填“A”或“B”)端。

(2)探究“电流与电压的关系”时,所测得的数据如表一所示,由表一数据可得:在一定时,导体中的电流与导体两端的电压成比。

表一电压/V 1.5 2 2.5R=10 Ω电流/A 0.15 0.2 0.25(3)探究“电流与电阻的关系”时,所测得的数据如表二所示:表二电阻/Ω 5 10 20U=2 V电流/A 0.4 0.2 0.1①依据表格和电路图分析,将电阻R由5 Ω换成10 Ω,闭合开关进行实验时,应向(选填“A”或“B”)端移动滑片P,使电压表的示数保持V不变。

②根据表二数据可得:在一定时,导体中的电流与导体的电阻成比。

2.[2019·武威改编]如图F8-2所示,小欣利用实验探究“电流与电阻的关系”。

已知电源电压为6 V且保持不变,实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω。

图F8-2(1)请根据图甲的电路图将图乙的实物电路连接完整(导线不允许交叉)。

(2)小欣把5 Ω定值电阻接入电路后,闭合开关,发现电流表无示数而电压表有示数,则电路中的故障可能是(填字母)。

A.电阻R处短路B.电阻R处断路C.滑动变阻器处断路(3)排除故障后进行实验。

实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到如图丙所示的电流I随电阻R变化的图象。

由图象可以得出结论:电压一定时,。

(4)将5 Ω定值电阻换成10 Ω定值电阻后,闭合开关,为了保持电压表的示数为V不变,应将滑动变阻器的滑片P向(选填“A”或“B”)端移动,记录此时各表的示数。

考点二欧姆定律3.根据欧姆定律公式I=,可变形得到R=。

对此,下列说法中正确的是()A.流过导体的电流越大,则导体的电阻越小B.某段导体两端的电压为零时,其电阻也为零C.导体两端的电压跟通过导体电流的比值等于这段导体的阻值D.导体电阻的大小跟导体两端的电压成正比,跟通过导体的电流成反比4.如图F8-3所示,R1与R2并联在电源电压为3 V的电路中。

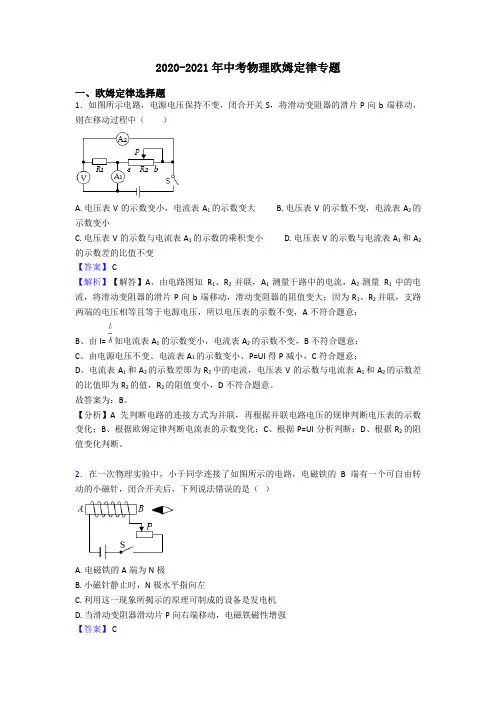

2020-2021年中考物理欧姆定律专题一、欧姆定律选择题1．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（）A. 电压表V的示数变小，电流表A1的示数变大B. 电压表V的示数不变，电流表A2的示数变小C. 电压表V的示数与电流表A1的示数的乘积变小D. 电压表V的示数与电流表A1和A2的示数差的比值不变【答案】 C【解析】【解答】A、由电路图知R1、R2并联，A1测量干路中的电流，A2测量R1中的电流，将滑动变阻器的滑片P向b端移动，滑动变阻器的阻值变大；因为R1、R2并联，支路两端的电压相等且等于电源电压，所以电压表的示数不变，A不符合题意；B、由I= 知电流表A1的示数变小，电流表A2的示数不变，B不符合题意；C、由电源电压不变、电流表A1的示数变小、P=UI得P减小，C符合题意；D、电流表A1和A2的示数差即为R2中的电流，电压表V的示数与电流表A1和A2的示数差的比值即为R2的值，R2的阻值变小，D不符合题意。

故答案为：B。

【分析】A先判断电路的连接方式为并联，再根据并联电路电压的规律判断电压表的示数变化；B、根据欧姆定律判断电流表的示数变化；C、根据P=UI分析判断；D、根据R2的阻值变化判断。

2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。

2020-2021学年中考物理复习考点训练08 欧姆定律考点一探究电流与电压、电阻的关系1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图Y8－1所示的图像。

下列结论与图像相符的是()图Y8－1A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小2．2020·牡丹江张华同学在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图Y8－2所示的图像，根据图像，下列说法错误的是()图Y8－2A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC．通过导体甲的电流与其两端的电压成正比D．导体甲的电阻大于导体乙的电阻3．某同学利用如图Y8－3甲所示的电路进行实验，电源电压恒为3 V，更换5个定值电阻R x，得到如图乙所示的图像。

以下有关叙述正确的是()图Y8－3A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5 V不变C．滑动变阻器的阻值变化范围为1～5 ΩD．将R x从5 Ω换成10 Ω后，应将滑片P向左移4．用如图Y8－4所示的电路探究“电流与电压、电阻的关系”。

图Y8－4(1)闭合开关前，滑动变阻器的滑片应位于________(选填“A”或“B”)端。

(2)探究“电流与电压的关系”时，所测得数据如表一所示，由表一中数据可得：在________一定时，导体中的电流与导体两端的电压成________比。

表一R＝10 Ω(3)探究“电流与电阻的关系”时，所测得数据如表二所示：表二U＝2 V①依据表格和电路图分析，将电阻R由5 Ω换成10 Ω，闭合开关进行实验时，应向________(选填“A”或“B”)端移动滑片P，使电压表的示数保持________V不变。
