XXXX通信建设工程常用图例

  • 格式：pptx
  • 大小：1.94 MB
  • 文档页数：113

下载文档原格式

  / 113

合集下载

通信管道制图与图例

通信管道制图与图例

通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例
通信设备工程常用图例程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
通信线路工程常用图例
注：表中图框外留宽：装订线边宽为25MM，其余三边宽为：A0、A1、A2 10MM；A3、A4 5MM。
通信工程制图的要求、规定及工程识图
通信工程制图的要求、规定及工程识图
通信工程制图的要求、规定及工程识图
图纸编号的组成可分为四段，按以下顺序排列：

通信管道制图与图例

通信管道制图与图例

4.1.3 通信线路工程常用图例
表4-10
序号
标准
6
7
※
8
※
9 10 ※
光（电）缆敷设（2）
图形符号
说明
水底光缆（GYTA53-24D表示24 芯单模GYTA53 型光缆，120 表示光缆长度120m，原有用细线表示，新设用粗线表示）
新设槽道光缆（GYTA-24D表示24 芯单模GYTA型光缆，120 表示光缆长度120m）
精选ppt
36
4.1.3 通信线路工程常用图例
表 4-10
序号
标准
1
2
3
4 5
光（电）缆敷设（1）
图形符号
说明
光缆或光纤的一般符号
光在大气中的传输通道
架空光缆（GYTA-24D 表示 24 芯单模 GYTA 型光缆，1200 表示光缆长度 1200m，P1，P20 表示架空光缆的起止杆号， 原有用细线表示，新设用粗线表示）
精选ppt
3
4.1.1 通信工程制图的要求、规定及工 程识图
精选ppt
4
4.1.1 通信工程制图的要求、规定及工 程识图
表 4-3
通 信 工 程 勘 察 设 计 图 衔 的 规 格 要 求 表
精选ppt
5
4.1.1 通信工程制图的要求、规定及工 程识图
图纸编号的组成可分为四段，按以下顺序 排列：
4.1.1 通信工程制图的要求、规定及工 程识图

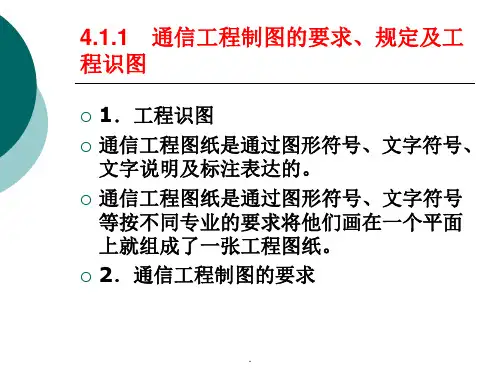

1．工程识图 通信工程图纸是通过图形符号、文字符号、
文字说明及标注表达的。 通信工程图纸是通过图形符号、文字符号
等按不同专业的要求将他们画在一个平面 上就组成了一张工程图纸。 2．通信工程制图的要求

【2014】通信建设工程常用图例 - 集通信工程概预算

【2014】通信建设工程常用图例 - 集通信工程概预算
向心力
通信线路工程常用图例
表4-9
序 号标 准 1 2 3 4 5
通信管道符号（1）
图形符号
说明
原有水泥管道（4个6孔水泥管块组合的24孔管道，段长90m）
原有塑料管道（12 根内径为90mm的单孔塑料管组合的管道， 段长90m）
原有钢管管道（12 根外径为100mm的单孔钢管组合的管道， 段长90m）
常用专业代号表（3）
代号
名称
CHR
卫星地球站
CHZ
小卫星地球站
CCS
一点多址通信
CSJ
电源
CCJ
计算机软件
CT
同步网
SC
信令网
CZ
数字数据网
代号 WD XWD DZ DY RJ TBW XLW SSW
向心力
通信工程制图的要求、规定及工程识图
表4-5
名称 自动转报 电报 报房 会议电话 数字用户环路载波 中继无人增音站 智能大楼 计算机网络 监控
常用专业代号表（2）
代号
名称
SXG
用户光纤网
WZ
自动控制
WBM
邮政机械
WBS
邮政电控
YD
房屋结构
WF
房屋给排水
WS
微波铁塔
TX
遥控线
代号 YGQ ZK YJX YDK FJ FG WT YX
向心力
通信工程制图的要求、规定及工程识图
表4-5
名称 人工长话交换 自动长话交换 程控长市合一 程控市话交换 程控长话交换 长途台 数据传输通信 传真通信
41
42 43 44
图形符号
地 图 符 号（9）
图内接断开线标志
说明

通信管道制图与图例苍松书屋

通信管道制图与图例苍松书屋
拆除架空电缆（HYA 为电缆型号；n*2*d 为电缆对数和线径， 如 200×2×0.4；（架）L 表示架空电缆的长度；N 为电缆线序）
埋式电缆（HYA 为电缆型号；n*2*d 为电缆对数和线径，如 200×2×0.4；（埋）L 表示埋式电缆的长度；N 为电缆线序； 原有用细线表示，新设用粗线表示）
深层分析
32
4.1.3 通信线路工程常用图例
表 4-9
序 号标 准
16
17
18
※
19
20
通信管道符号（4）
图形符号
说明
斜通型人孔（注：大类有大号、中号、小号之分，小类分为 15°，30°，45°，60°，75°，中斜 30°表示中号 30°斜 通型人孔，N1 为人孔编号）
三通型人孔（注：有大号、中号、小号之分，中三表示中号 三通型人孔，N1 为人孔编号）
深层分析
29
4.1.3 通信线路工程常用图例
表 4-9
序 号标 准 1 2 3 4 5
通信管道符号（1）
图形符号
说明
原有水泥管道（4 个 6 孔水泥管块组合的 24 孔管道，段长 90m）
原有塑料管道（12 根内径为 90mm 的单孔塑料管组合的管道， 段长 90m）
原有钢管管道（12 根外径为 100mm 的单孔钢管组合的管道， 段长 90m）
图形符号
地 图 符 号（7）
竹林
说明
塔
水闸 护坡或护坎 注：*号用护坡尺寸或坎高（m）代替 城墙
深层分析
26
4.1.2 通用图例
表 4-8
序号 36 37
38
39 40
图形符号
地 图 符 号（8）
说明 水准点 线路与标志物的关系，其中： N——线路转点编号或桩号 d——线路与标志物的距离

通信管道制图与图例

通信管道制图与图例

四通型人孔（注：有大号、中号、小号之分，大四表示大号 四通型人孔，N1 为人孔编号）
手孔（注：有大号、中号、小号或三页、两页、单页之分， 中手表示中号手孔，N1 为手孔编号）
有防蠕动装置的人孔（本图示为防左侧电缆蠕动）
4.1.3 通信线路工程常用图例
表 4-9
序 号标 准 21 22
23
通 信 管 道 符 号 （ 5）
4.1.3 通信线路工程常用图例
表 4-9
序 号标 准
16
17
18
※
19
20
通信管道符号（4）
图形符号
说明
斜通型人孔（注：大类有大号、中号、小号之分，小类分为 15°，30°，45°，60°，75°，中斜 30°表示中号 30°斜 通型人孔，N1 为人孔编号）
三通型人孔（注：有大号、中号、小号之分，中三表示中号 三通型人孔，N1 为人孔编号）
管道电缆（HYA 为电缆型号；n*2*d 为电缆对数和线径，如 200×2×0.4；（管）L 表示管道电缆的长度；N 为电缆线序； N1，N2 为人孔编号；原有用细线表示，新设用粗线表示）
4.1.3 通信线路工程常用图例
表 4-10
序号
标准
26
光 （ 电 ） 缆 敷 设 （ 6）
图形符号
说明
电 杆 引 上 电 缆（ H YA 为 电 缆 型 号 ；n*2 *d 为 电 缆 对 数 和 线 径 ， 如 200× 2× 0.4； N， N1 为 电 缆 线 序 ； N2 为 人 孔 编 号 ； P21 为引上杆编号；原有用细线表示，新设用粗线表示）

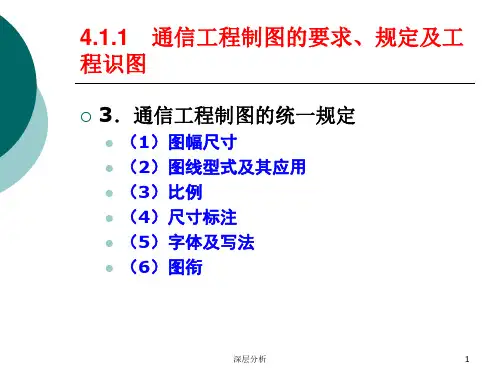

3．通信工程制图的统一规定
