音响系统组成连接和实操126页PPT

实验二、专业音响系统的组合与配接一、实验目的1、进一步熟悉调音台各输入输出端口、控制旋钮的作用以及控制方法；2、熟悉调音台的外围设备及使用方法；3、掌握音响设备之间的接插件连接。

二、实验原理用传声器把原发声场声音的声波信号转换为电信号，并按一定的要求将电信号通过一些电子设备的处理，最终用扬声器将电信号再转换为声波信号重放，这一从传声器到扬声器的整个构成就是音响系统的最基本的概念，其中传声器和扬声器均称为换能器。

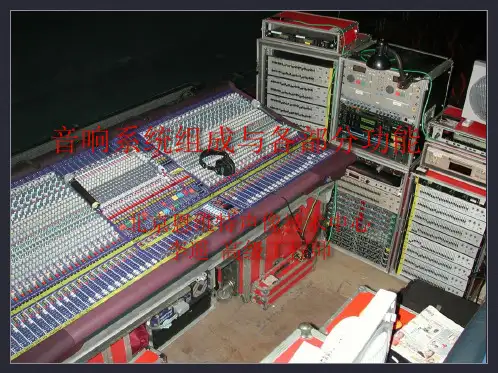

专业的音响扩声系统是由声源、调音台、信号处理设备、功率放大器及扬声器系统组成。

（一）专业音响各组成部分介绍1.音源音源设备包括CD机、磁带放（录）音机、视频播放机的音频部分（LD、VCD、DVD 等）、调谐（收音）器、话筒（MIC）、无线话筒、电子乐器（电子琴、合成器、电子鼓、电吉它、电贝司等）以及其它一切提供含有声音节目信息音频信号的设备。

CD机、影碟机、卡座等它们向调音台提供幅度为1V左右的线路电平信号；话筒，通过它将人声和乐器声转变成电信号送入调音台，这类信号的幅度一般都很低，只有几个毫伏到几十个毫伏，要用屏蔽效果好的专用信号线传输。

2.调音台调音台是整个音响系统中的一个中心设备，无论是在制作节目如电影、电视、音乐等录音中，或是在剧场、歌舞厅等现场扩音调音中，调音台都是一种对音频信号进行技术控制和艺术加工处理的重要音响设备。

调音台在音响系统中的作用是把各个节目源输出的音频信号汇集在一起，进行控制调整、音质加工，并分配到所需要的通路（或声道）输出。

3.效果器在普通的专业音响系统中的作用是美化声音，主要是人声。

由于调音台具有信号分配功能，调音师可以将欲美化的声音在混合之前取一些出来通过专门的接口送往效果器，效果器对这个声音进行处理后又将它通过调音台上专门的接口回送并与调音台总输出信号混合，这样音箱就播放了含有经过处理的信号。

4.功率放大器它是把来自前级的线路信号进行功率放大（高电压约数十伏，大电流约数安培），将音频信号馈入扬声器（即音箱）。

如图中所示，音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。

而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。

所以，家庭影院的布线，其实就是两个环绕音箱的布线。

环绕音箱的线路，一般建议按下图方式布放。

说明：1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。

前面用四位，后部环绕用二位。

（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。

加上插座后，可以有效的保护暗线，特别是环绕音箱一端。

因为一般家庭，总是先装修，后配家庭影院。

装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。

加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。

要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。

一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。

3、环绕音箱插座高度，一般距离地板30－35公分。

4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。

环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。

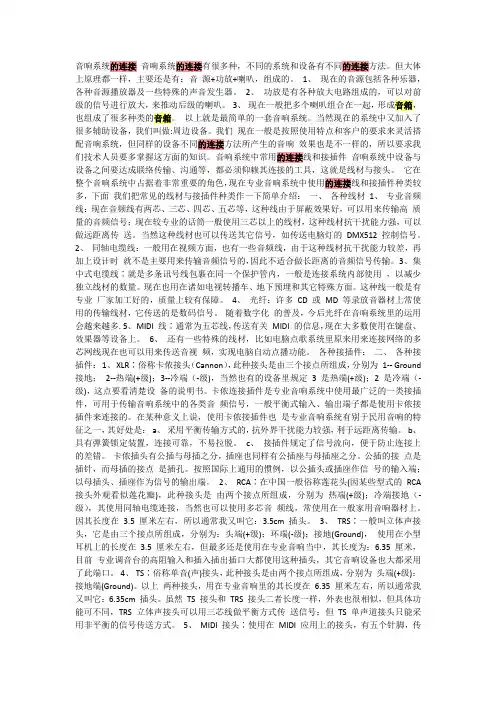

音响系统的连接音响系统的连接有很多种，不同的系统和设备有不同的连接方法。

但大体上原理都一样，主要还是有：音源+功放+喇叭，组成的。

1、现在的音源包括各种乐器，各种音源播放器及一些特殊的声音发生器。

2、功放是有各种放大电路组成的，可以对前级的信号进行放大，来推动后级的喇叭。

3、现在一般把多个喇叭组合在一起，形成音箱，也组成了很多种类的音箱。

以上就是最简单的一套音响系统。

当然现在的系统中又加入了很多辅助设备，我们叫做:周边设备。

我们现在一般是按照使用特点和客户的要求来灵活搭配音响系统，但同样的设备不同的连接方法所产生的音响效果也是不一样的，所以要求我们技术人员要多掌握这方面的知识。

音响系统中常用的连接线和接插件音响系统中设备与设备之间要达成联络传输、沟通等，都必须仰赖其连接的工具，这就是线材与接头。

它在整个音响系统中占据着非常重要的角色，现在专业音响系统中使用的连接线和接插件种类较多，下面我们把常见的线材与接插件种类作一下简单介绍：一、各种线材1、专业音频线：现在音频线有两芯、三芯、四芯、五芯等，这种线由于屏蔽效果好，可以用来传输高质量的音频信号；现在较专业的话筒一般使用三芯以上的线材，这种线材抗干扰能力强，可以做远距离传送。

当然这种线材也可以传送其它信号，如传送电脑灯的DMX512 控制信号。

2、同轴电缆线：一般用在视频方面，也有一些音频线，由于这种线材抗干扰能力较差，再加上设计时就不是主要用来传输音频信号的，因此不适合做长距离的音频信号传输。

3、集中式电缆线∶就是多条讯号线包裹在同一个保护管内，一般是连接系统内部使用，以减少独立线材的数量。

现在也用在诸如电视转播车、地下预埋和其它特殊方面。

这种线一般是有专业厂家加工好的，质量上较有保障。

4、光纤：许多CD 或MD 等录放音器材上常使用的传输线材，它传送的是数码信号。

随着数字化的普及，今后光纤在音响系统里的运用会越来越多. 5、MIDI 线∶通常为五芯线，传送有关MIDI 的信息，现在大多数使用在键盘、效果器等设备上。
