示波器使用方法说明书一、简介示波器是一种常用的电子测试设备,用于观察电流、电压、频率等信号的波形,并能进行测量和分析。
本说明书旨在为用户提供使用示波器的详细方法和步骤,帮助用户充分发挥示波器的功能。
二、安装与连接1. 将示波器放置在平稳的台面上,确保通风良好。
2. 将示波器的电源线插入交流电源插座,并确保电源线连接牢固。
3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连,确保连接牢固可靠。
三、调整示波器参数1. 打开示波器电源,待示波器启动后,在显示屏上会出现初始界面。
2. 调整水平扫描控制,使波形在屏幕上水平移动。
3. 调整垂直幅度控制,使波形在屏幕上垂直移动。
4. 调整触发控制,使波形在屏幕上稳定显示。
四、观察波形1. 调整水平扫描速度,通过旋钮控制波形的宽度,观察信号的周期。
2. 调整垂直灵敏度,通过旋钮控制波形的高度,观察信号的幅值。
3. 使用游标测量功能,可以在屏幕上选择特定的点进行测量,如周期、频率、峰峰值等。
五、保存和存储波形1. 示波器通常具备存储和回放功能,可将观察到的波形图像进行保存和存储。
2. 使用示波器内置的存储设备,选择合适的文件名并进行保存。
3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。
六、使用示波器的注意事项1. 在使用示波器之前,务必仔细阅读和理解本说明书,确保正确操作。
2. 遵循电路安全操作规范,避免触电和短路等事故发生。
3. 使用示波器时,应注意电流和电压的测量范围,避免超过示波器的额定参数。
4. 示例波器有很强的测量能力,请勿将其用于非法用途或与他人的隐私权利相冲突的行为。
七、故障排除1. 若示波器出现异常现象,比如显示不稳定、无法触发等问题,应先检查示波器的连接是否正确。
2. 若连接无误,可尝试重新启动示波器,或将示波器恢复出厂设置。
3. 若问题仍未解决,请联系售后服务。
八、维护与保养1. 定期对示波器进行外观清洁,使用干净、柔软的布进行擦拭,避免使用化学溶剂和腐蚀性液体。

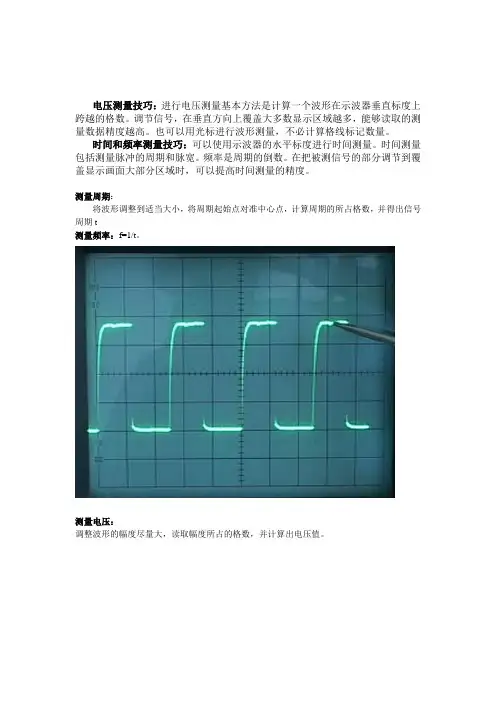

电压测量技巧:进行电压测量基本方法是计算一个波形在示波器垂直标度上跨越的格数。
调节信号,在垂直方向上覆盖大多数显示区域越多,能够读取的测量数据精度越高。
也可以用光标进行波形测量,不必计算格线标记数量。
时间和频率测量技巧:可以使用示波器的水平标度进行时间测量。
时间测量包括测量脉冲的周期和脉宽。
频率是周期的倒数。
在把被测信号的部分调节到覆盖显示画面大部分区域时,可以提高时间测量的精度。
测量周期:将波形调整到适当大小,将周期起始点对准中心点,计算周期的所占格数,并得出信号周期t测量频率:f=1/t。
测量电压:调整波形的幅度尽量大,读取幅度所占的格数,并计算出电压值。
(信道1的设置)(边沿触发)(measure菜单:电压相关的测量)(measure菜单:时间相关的测量)一、使用自动设置快速显示某个信号,步骤如下:1、按下“CH1菜单”按钮,将探头选项衰减设置成“10X”2、将P2200探头上的开关设定为10X;3、将通道1的探头与信号连接;4、按下“自动设置”按钮;示波器自动设置垂直、水平和触发控制。
二、自动测量测量信号的频率、周期、峰峰值、上升时间以及正频宽。
1、按下“测量”按钮,查看“测量菜单”;2、按下顶部的选项按钮;显示“测量1菜单”;3、按下“类型”选项按钮,选择“频率”;值读数将显示测量结果。
4、按下“返回”选项按钮;5、按下顶部第二个选项按钮;显示“测量2菜单”;6、按下“类型”选项按钮,选择“周期”;值读数将显示测量结果。
7、按下“返回”选项按钮;8、按下中间的选项按钮,显示“测量3菜单”;9、按下“类型”选项按钮,选择“峰-峰值”;值读数将显示测量结果;10、按下“返回”选项按钮;11、按下底部倒数第二个选项按钮;显示“测量4菜单”;12、按下“类型”选项按钮,选择“上升时间”,值读数将显示测量结果;13、按下“返回”选项按钮;14、按下底部的选项按钮,选择“正频宽”;15、按下“类型”选项按钮,选择“正频宽”;值读数将显示测量结果;16、按下“返回”选项按钮。

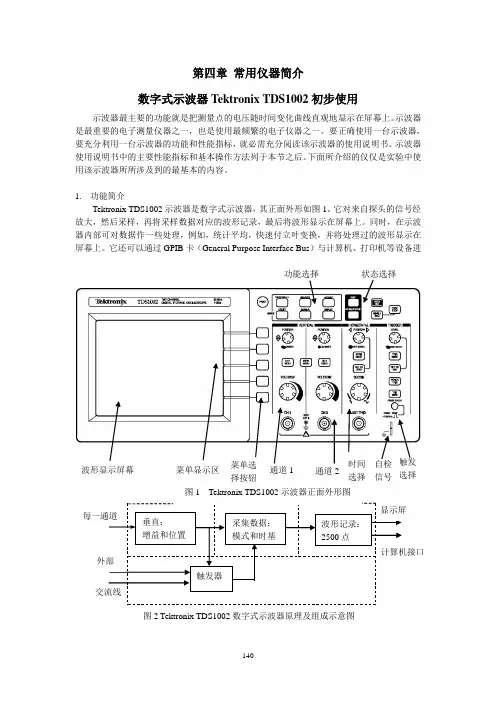

第四章 常用仪器简介数字式示波器Tektronix TDS1002初步使用示波器最主要的功能就是把测量点的电压随时间变化曲线直观地显示在屏幕上。
示波器是最重要的电子测量仪器之一,也是使用最频繁的电子仪器之一。
要正确使用一台示波器,要充分利用一台示波器的功能和性能指标,就必需充分阅读该示波器的使用说明书。
示波器使用说明书中的主要性能指标和基本操作方法列于本节之后。
下面所介绍的仅仅是实验中使用该示波器所所涉及到的最基本的内容。
1. 功能简介Tektronix TDS1002示波器是数字式示波器,其正面外形如图1。
它对来自探头的信号经放大,然后采样,再将采样数据对应的波形记录,最后将波形显示在屏幕上。
同时,在示波器内部可对数据作一些处理,例如,统计平均,快速付立叶变换,并将处理过的波形显示在屏幕上。
它还可以通过GPIB 卡(General Purpose Interface Bus )与计算机、打印机等设备进行数据交换,因此,可由计算机对示波器采集到的数据做进一步的处理。
Tektronix TDS1002示波器的最高采样率1GHz ,屏幕显示的波形由2500采样点的数据连接而成。
其原理示意图如图2。
2. 关于Tektronix TDS1002数字式示波器使用中的若干问题2.1.探头×1、×10本示波器的输入阻抗为1M Ω电阻和20pF 电容的并联。
并联电容是为了抑制高频干扰。
示波器探头有×1、×10转换开关。
当探头开关置于×1时,示波器输入回路的等效电路如图4。
通常有R s <<R 1。
若输入为方波,当信号源输出上升沿时,由于信号输出功率有限,给电容充电需要时间,所以,示波器输入回路 向示波器内部电路输出的电压信号的前沿变缓,上升 时间延长,如图中右上方为其示意图。
这样一来,在示屏幕上看到的方波的上升沿将大于实际输入方波的上升沿。
当示波器探头置于×10时,输入回路的等效电路如图5。

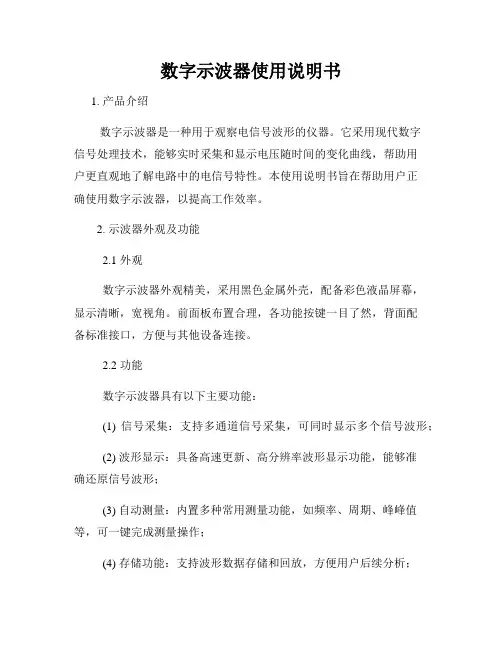

数字示波器使用说明书1. 产品介绍数字示波器是一种用于观察电信号波形的仪器。
它采用现代数字信号处理技术,能够实时采集和显示电压随时间的变化曲线,帮助用户更直观地了解电路中的电信号特性。
本使用说明书旨在帮助用户正确使用数字示波器,以提高工作效率。
2. 示波器外观及功能2.1 外观数字示波器外观精美,采用黑色金属外壳,配备彩色液晶屏幕,显示清晰,宽视角。
前面板布置合理,各功能按键一目了然,背面配备标准接口,方便与其他设备连接。
2.2 功能数字示波器具有以下主要功能:(1) 信号采集:支持多通道信号采集,可同时显示多个信号波形;(2) 波形显示:具备高速更新、高分辨率波形显示功能,能够准确还原信号波形;(3) 自动测量:内置多种常用测量功能,如频率、周期、峰峰值等,可一键完成测量操作;(4) 存储功能:支持波形数据存储和回放,方便用户后续分析;(5) 触发功能:支持多种触发方式设置,满足不同触发条件的要求;(6) 其他辅助功能:例如自动校准、自动设置、阻抗选择等。
3. 使用步骤3.1 连接电源插上数字示波器的电源线,并将电源线连接到电源插座上,确认电源正常接通。
3.2 连接被测信号将被测信号的输入引线连接到数字示波器的信号输入通道,注意接线顺序和方向是否正确。
3.3 设置触发条件根据需要,通过示波器的触发功能设置合适的触发条件,以便触发信号能够稳定显示在屏幕上。
3.4 调整参数根据被测信号的特性,设置示波器的相应参数,如时间尺度、垂直尺度、触发电平等。
3.5 开始测量按下测量按钮,数字示波器将开始采集、处理和显示被测信号的波形。
3.6 数据保存与分析如需保存波形数据,可使用示波器的存储功能将数据保存至U盘或其他存储介质中。
然后,通过数据分析软件对数据进行处理和分析。
4. 注意事项4.1 保持环境整洁使用数字示波器时,应确保周围环境干净整洁,避免尘埃和杂物进入示波器内部,影响仪器正常工作。
4.2 避免强电磁干扰在使用示波器时,应尽量避免与强电磁干扰源的接触,如高压电源、强磁场等,以免影响示波器的测量精度和稳定性。
第四章 常用仪器简介数字式示波器Tektronix TDS1002初步使用示波器最主要的功能就是把测量点的电压随时间变化曲线直观地显示在屏幕上。
示波器是最重要的电子测量仪器之一,也是使用最频繁的电子仪器之一。
要正确使用一台示波器,要充分利用一台示波器的功能和性能指标,就必需充分阅读该示波器的使用说明书。
示波器使用说明书中的主要性能指标和基本操作方法列于本节之后。
下面所介绍的仅仅是实验中使用该示波器所所涉及到的最基本的内容。
1. 功能简介Tektronix TDS1002示波器是数字式示波器,其正面外形如图1。
它对来自探头的信号经放大,然后采样,再将采样数据对应的波形记录,最后将波形显示在屏幕上。
同时,在示波器内部可对数据作一些处理,例如,统计平均,快速付立叶变换,并将处理过的波形显示在屏幕上。
它还可以通过GPIB 卡(General Purpose Interface Bus )与计算机、打印机等设备进行数据交换,因此,可由计算机对示波器采集到的数据做进一步的处理。
Tektronix TDS1002示波器的最高采样率1GHz ,屏幕显示的波形由2500采样点的数据连接而成。
其原理示意图如图2。
2. 关于Tektronix TDS1002数字式示波器使用中的若干问题2.1.探头×1、×10本示波器的输入阻抗为1M Ω电阻和20pF 电容的并联。
并联电容是为了抑制高频干扰。
示波器探头有×1、×10转换开关。
当探头开关置于×1时,示波器输入回路的等效电路如图4。
通常有R s <<R 1。
若输入为方波,当信号源输出上升沿时,由于信号输出功率有限,给电容充电需要时间,所以,示波器输入回路 向示波器内部电路输出的电压信号的前沿变缓,上升 时间延长,如图中右上方为其示意图。
这样一来,在示屏幕上看到的方波的上升沿将大于实际输入方波的上升沿。
当示波器探头置于×10时,输入回路的等效电路如图5。

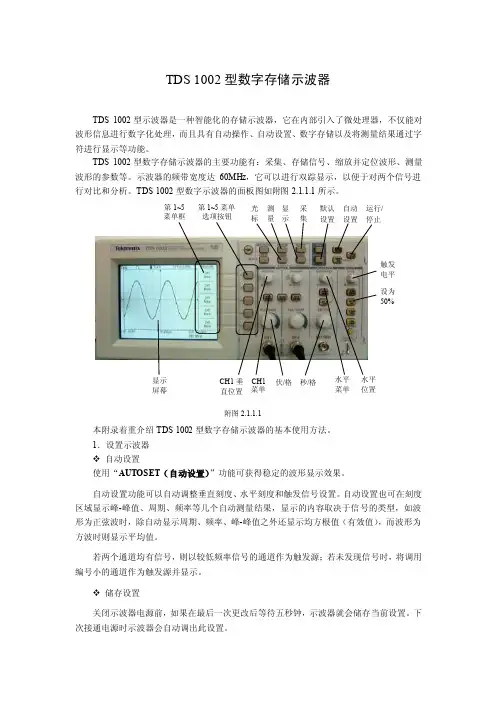

TDS 1002型数字存储示波器TDS 1002型示波器是一种智能化的存储示波器,它在内部引入了微处理器,不仅能对波形信息进行数字化处理,而且具有自动操作、自动设置、数字存储以及将测量结果通过字符进行显示等功能。
TDS 1002型数字存储示波器的主要功能有:采集、存储信号、缩放并定位波形、测量波形的参数等。
示波器的频带宽度达60MHz ,它可以进行双踪显示,以便于对两个信号进行对比和分析。
TDS 1002型数字示波器的面板图如附图2.1.1.1所示。
本附录着重介绍TDS 1002型数字存储示波器的基本使用方法。
1.设置示波器 自动设置使用“AUTOSET (自动设置)”功能可获得稳定的波形显示效果。
自动设置功能可以自动调整垂直刻度、水平刻度和触发信号设置。
自动设置也可在刻度区域显示峰-峰值、周期、频率等几个自动测量结果,显示的内容取决于信号的类型,如波形为正弦波时,除自动显示周期、频率、峰-峰值之外还显示均方根值(有效值),而波形为方波时则显示平均值。
若两个通道均有信号,则以较低频率信号的通道作为触发源;若未发现信号时,将调用编号小的通道作为触发源并显示。
储存设置关闭示波器电源前,如果在最后一次更改后等待五秒钟,示波器就会储存当前设置。
下次接通电源时示波器会自动调出此设置。
附图2.1.1.1第1~5菜单 选项按钮第1~5 菜单框光 标 测 量 采 集自动 设置 显 示默认 设置 运行/ 停止触发 电平 设为 50%CH1垂 直位置 CH1 菜单水平 位置水平 菜单伏/格 秒/格显示 屏幕默认设置默认设置是示波器在出厂前设置的常规操作,需要调出此设置时,可按下“DEFAULT SETUP(默认设置)”按钮,默认设置时两个通道的探头衰减均为10X。
2.信号触发按下面板右侧“TRIG MENU(触发)”菜单,如果只用CH1通道,则菜单下的“信源”相选择CHI触发;如果两路通道同时测量时,选用大信号的通道作为触发信源。
1 使用说明1)自动量程:显示“自动量程”菜单,并激活或禁止自动量程功能。
自动量程激活时,相邻的LED变亮。
2)SA VE/RECALL(保存/调出):显示设置和波形的Save/Recall(保存/调出)菜单。
3)MEASURE(测量):显示“自动量测”菜单。
4)ACQUIRE(采集):显示采集菜单.5)REF MENU(参考波形):显示参考波形以快速显示或隐藏存储在示波器非易失性存储器中的参考波形.6)UTILITY(辅助功能):显示辅助功能菜单.7)CURSOR(光标):显示光标菜单,离开光标菜单后,光标保持可见.8)DIEPLAY(显示):显示菜单.9)DEFAULT SETUP(默认设置):恢复出厂设置.10)SINGLE SEQ(单次序列):采集单个波形,然后停止.11)运行/停止:连续采集波形或停止采集12)保存:LED指示当打印按钮配置为将数据存储到USB闪存驱动器.2 使用步骤要测量单个信号的频率、周期、峰峰值幅度、上升时间以及正频宽,按以下步骤进行操作:1)按下MEASURE按钮查看测量菜单2)按下顶部选项按钮,显示Measure 1 Menu(测量1菜单)3)按下“类型”→“频率”“值”读数将显示测量结果及更新信息按下“返回”选项按钮4)按下顶部第二个按钮,显示Measure 2 Menu(测量2菜单)按下“类型”→“周期”“值”读数将显示测量结果及更新信息按下“返回”选项按钮5)按下中间的选项按钮,显示Measure 3 Menu(测量3菜单)按下“类型”→“峰-峰值”“值”读数将显示测量结果及更新信息按下“返回”选项按钮6)按下顶部第三个按钮,显示Measure 4 Menu(测量4菜单)按下“类型”→“上升时间”“值”读数将显示测量结果及更新信息按下“返回”选项按钮7)按底顶部第一个按钮,显示Measure 5 Menu(测量5菜单)按下“类型”→“正频宽”“值”读数将显示测量结果及更新信息按下“返回”选项按钮要测量两个信号的频率、周期、峰峰值幅度、上升时间以及正频宽,按以下步骤进行操作:1)按下“自动设置”按钮。

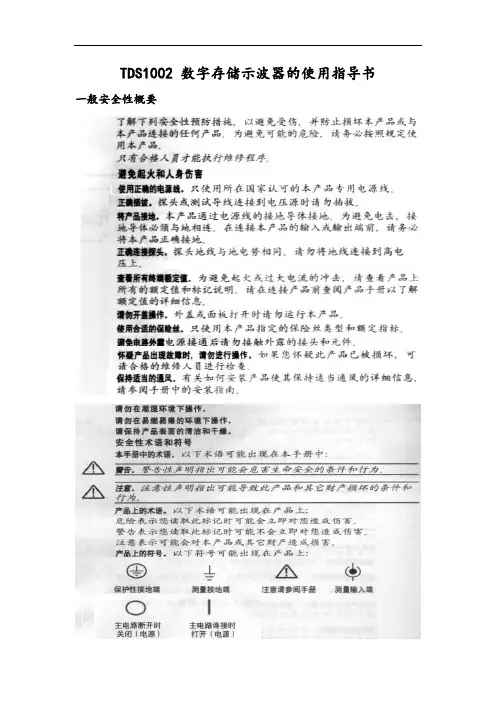

TDS1002 数字存储示波器的使用指导书一般安全性概要
前言
帮助系统
约定
入门
一般功能
安装电源线
安全带
探头安全性
手动探头补偿
探头衰减设置
自校正
操作基础
显示区域
信息区域
使用菜单系统
垂直控制
水平控制
触发控制
菜单和控制按钮
连接器
参考采集
自动设置
正弦波
方波或脉冲
视频信号
光标
默认设置
显示
帮助
水平
数学
测量
打印
探头检查
储存调出
触发控制
辅助功能
垂直
数学计算FFT
设置时域波形
显示FFT谱
选择FFT窗口
放大并定位FFT谱
使用光标测定FFT谱。
作试验日期2010年5月19日实验组号双3下F 教师评定数字存储示波器与瞬态信号测量一.实验目的1. 了解并学会使用数字存储示波器与QW-1行瞬态信号测量实验仪;2. 了解传输线中脉冲信号反射波的特点并学会用示波器去测量反射波和入射波;3. 了解超声波的原理,学习并体会超声波在检测中的应用。
二.实验仪器1. TDS1002数字存储示波器2. QW-1型瞬态信号测量实验仪(如图1所示)(1). “超声探头”的“发射”和“接收”只准接超声探头,测量前将“发射”和“接收”端用BNC线(同轴电缆线)连接。
不许接到示波器。
(2). “超声探头”衰减器的示数含义为,若“衰减器Ⅰ” ( 0~9 ) 读数为5,“衰减器Ⅱ” ( 0~9 ) 读数为2,则衰减倍数为52db,实际衰减倍数约为1052/20≈ 400。
利用衰减器可以改变信号的波形、幅度和脉宽等。
(3). “信号源”的“射频”可输出正负脉冲电压信号,“检波”输出正向脉冲电压信号,可用示波器检验。
(4). “反射信号检测”的“输入端”和“输出端”已内部连接一定长度同轴电缆。
相邻两个输出端、输出端已并联。
作试验日期2010年5月19日实验组号双3下F 教师评定三.实验原理1.用数字存储示波器观测连续或单脉冲信号这部分内容利用QW-1型瞬态信号测量实验仪的“信号源”进行。
其“信号源”可以产生2.4kHz左右的连续或单次脉冲信号,由“触发选择”开关控制。
当“触发选择”开关拨到“单次”,就可以由“单次触发”手动按键控制单次信号的产生,按动一次产生一个单次脉冲信号。
测量前将“超声探头”的“发射”和“接收”端口用BNC线短路相连,调节“衰减器Ⅰ”和“衰减器Ⅱ”可控制“射频”和“检波”输出脉冲幅度。
将“检波”端口与示波器用BNC线相连,调节示波器处于捕捉状态,分别获取“触发选择”处于“连续”和“单次”状态下的波形。
2.传输线中脉冲信号反射波的测量和应用电磁波在同轴电缆的中心导体屏蔽层之间传输,是一封闭电路。
是否提供
否类型数字存储示波器
加工定制
品牌TEK 型号TDS1002B
通道数 2 带宽60〔MHz〕
采样率1〔GS/s〕记录长度4〔k〕
波形捕获
5 ns 到50 sec/div〔wfms/s〕
率
TDS1000系列数字存储示波器扩展了TDS200系列的性能与操作简易性,是经济型示波器的新一代典范产品。
这一系列的7个型号,为用户带来前所未有的高性能,无与伦比的操作简易性,以及经济的价格,并且极其轻便。
她的性能,灵活性及经济的价格都使得他们成为应用广泛的工具-数字电路设计调试,生产测试,质量控制,维修维护,教育与培训等等。
值得关注的TDS1000 (单色)与TDS200系列比较,带给市场的新性能主要有:•性能的增强:
o所有型号具有高级触发功能, 包括脉冲触发及可选场(奇偶)选行的视频触发, 也包括外触发。
o所有型号FFT标准配置
o触发频率读出
•使用简易性的增强:
o具有不同波形选择的自动设置功能
o探头选择指南,保证正确的探头使用
o内容相关在线帮助
o11种波形参数自动测量
o更简单的用户界面-最常用的功能都放在前面板,使用更加方便,比方,单次按钮,默认设置按钮
TDS1000系列主要指标
DS1000系列特点与特性。
