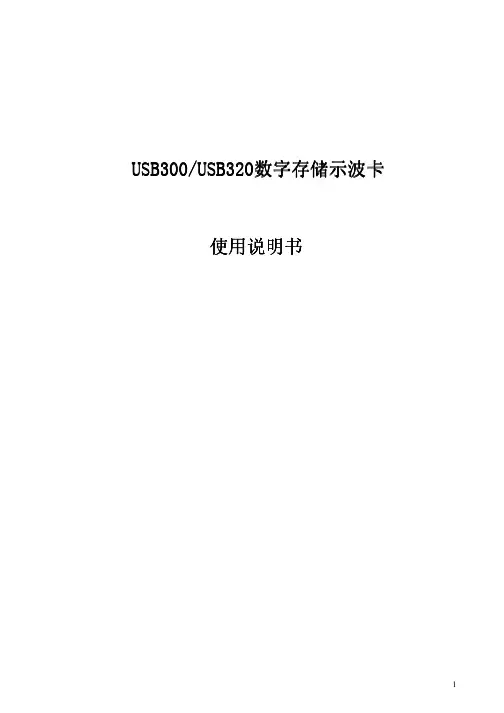

USB300/USB320USB300/USB320数字存储示波卡数字存储示波卡数字存储示波卡使用说明书使用说明书第一章概述USB300 2CH-80MHz-8bits-256Ksa 数字存储示波卡USB320 2CH-10MHz-12bits-128Ksa数字存储示波卡是一种双通道、高精度的数字存储示波卡，为我公司USB200/USB220产品的升级产品，将它插入计算机USB口上，再运行DsoView2.0虚拟示波器软件，便可组成一台价格便宜、人机界面友好、性能优良的数字存储示波器。
它具有数据采集、测量信号、过程监测、多种触发等功能，因此也大量应用于高速的数据采集系统、自动控制系统。
USB300主要性能指标最大采样率：80MHz单台通道数：并行双通道+外触发通道IAD分辨率：8bit，系统精度:≤±1%（直流）存储容量：64Ksa/CH,可扩展到512Ksa/CH量程：±100mV～±20V（共分8挡）输入方式：BNC单端双极性电压输入输入阻抗：1MΩ；输入电容≤25PF输入信号带宽：0Hz～20MHz通道间相位差：≤1°(0Hz～2MHz)带内波动：≤±0.5dB(0Hz～1MHz)时基范围：80MHz~1KHz分16挡耦合方式：AC/DC触发模式：正常、自动、单次触发边沿：上升、下降触发模式：正常、自动、单次触发通道：CHA、CHB、EXT通道间隔离度：≥60Db尺寸：187mm×112mm重量：0.2KgUSB320主要性能指标最大采样率：10MHz单台通道数：并行双通道+外触发通道AD分辨率：12bit，系统精度:≤±0.5%存储容量：每通道最大128Ksa/CH量程：±200mV～±40V（共分8挡）输入方式：BNC单端双极性电压输入输入阻抗：1MΩ；输入电容≤25PF输入信号带宽：0Hz～10MHz通道间相位差：≤1°(0Hz～2MHz)带内波动：≤±0.1Db(0Hz～1MHz)时基范围：10MHz~500Hz分15挡耦合方式：AC/DC触发模式：正常、自动、单次触发边沿：上升、下降触发模式：正常、自动、单次触发通道：CHA、CHB、EXT通道间隔离度：≥80dB尺寸：187mm×112mm重量：0.2Kg主要功能★ 自检功能★ 波形存储、恢复★ 波形运算：加、减、反向★ 高级功能：FFT频谱分析、数字滤波、平均等★ 自动测定：最大值、最小值、均方值、平均值、峰峰值、占空比★ 光标测量时间和电压★ 外部触发同步★ 支持二次开发第二章第二章 硬件安装1、 最低配置最低配置：PI 及其兼容机，1024X768显示器，128M 内存、Windows2000/XP 操作系统。
Tektronix_TDS2002C_数字存储示波器基本操作使用说明Tektronix TDS2002C 数字存储示波器基本操作使用说明一、示波器前面板主要按钮功能说明:1、Autorange(自动量程): 显示“自动量程”菜单，并激活或禁用自动量程功能。
自动量程激活时，相邻的LED 变亮。
2、Save/Recall(保存/调出): 显示设置和波形的Save/Recall(保存/调出)菜单。
3、Measure(测量): 显示“自动测量”菜单。
4、Acquire(采集): 显示Acquire (采集)菜单。
5、Ref(参考): 显示Reference Menu(参考波形)以快速显示或隐藏存储在示波器非易失性存储器中的参考波形。
6、Utility(辅助功能): 显示Utility(辅助功能)菜单。
7、Cursor(光标): 显示Cursor(光标)菜单。
离开Cursor(光标)菜单后，光标保持可见(除非“类型”选项设置为“关闭”)，但不可调整。
Display(显示): 显示Display(显示)菜单。
8、9、Help(帮助): 显示Help(帮助)菜单。
10、Default Setup(默认设置): 调出出厂时设置。
11、AutoSet(自动设置): 每次按“自动设置”按钮，自动设置功能都会获得显示稳定的波形。
它可以自动调整垂直刻度、水平刻度和触发设置。
自动设置也可在刻度区域显示几个自动测量结果，这取决于信号类型。
12、Single(单次): (单次序列)采集单个波形，然后停止。
二、示波器显示屏中显示各参数含义说明:11. 显示图标表示获取方式。
采样方式峰值检测方式平均值方式2. 触发状态显示如下:示波器正在采集预触发数据。
在此状态下忽略所有触发。
示波器已采集所有预触发数据并准备接受触发。
示波器已发现一个触发，并正在采集触发后的数据。
示波器已停止采集波形数据。
示波器已经完成“单次序列”采集。
示波器处于自动方式并在无触发状态下采集波形。
附录1 GDS-2102型数字存储示波器使用说明GDS-2102型数字存储示波器是100MHZ的宽带数字示波器，主要用以观察比较波形形状，测量电压、频率、时间、相位和调制信号的某些参数，具有自动测试、存储功能。
下面介绍的基本使用方法。
（一）主要技术指标1．垂直轴（Y轴）输入灵敏度：2mv/div~5v/div，按1、2、5顺序步进，各档均可微调，其微调增益变化范围大于指示灵敏度值的2.5倍。
精度：校准后，在20℃~30℃下，精度为±3%，在使用“×5MAG”时为±5%。
频率范围：DC耦合时为0~100MHz；AC耦合时为10Hz~100MHz。
上升时间：约3.5ns输入阻抗：1MΩ±2%，16PF最大输入电压：300V（直流加交流峰值）过冲：≤8%2．水平轴（X轴或时间轴）扫描时间（即扫描速率范围）：1ns/div~10s/div，按1、2、5顺序步进，校准后各档精度为±5%，各档均可微调，其微调范围大于指示值的2.5倍。
3．校正信号：1KHz(20%)、幅值2Vpp(±3%)、占空比最小为48：52的方波信号。
4．电源：47Hz~63Hz，电压有AC100V~240v、正常情况下已设为220V，其它情况需进行设置。
5．最大允许输入电压：直接输入300V（DC+AC峰值1KHz）使用探头输入400V（DC+AC峰值1KHz）外触发输入300V（DC+AC峰值1KHz）Z轴输入30V（DC+AC峰值）（二）面板结构GDS-2102型数字示波器面板结构如图F1.1所示，各按键（旋钮）功能及基本用法说明如下。
125126A LCDB F1~F5 Variable D ON/ E Main Trigger Trigger Horizontal Horizontal Time/K Vertical L CH1~CH2 M Volts/TriggerInputTerminal key Connector ON/OFF keyCompensation Output Terminal CH1~CH2图F1.1 GDS-2102型数字示波器前面板结构前面板说明ALCD 显示器 TFT 彩色LCD 显示器具有320×234 的分辨率。
DS-1000/2000 系列数字存储示波器使用说明书二、面板和操作说明DS-2000系列示波器前面板如图1-1所示，面板操作说明如图1-2所示，面板包括旋钮和功能按键。
旋钮控制类似模拟示波器，如移位（POSITION）、电平（LEVEL）、档级（VOLTS/DIV）。
功能按键主要是选择各种不同功能的菜单和运行的控制。
1、菜单操作键，在液晶屏幕右侧显示相应的菜单，用未标记的五个菜单操作键来进行选项，示波器使用下列二种方法显示菜单选项，如图1-3所示。
a、循环列表，每次按下选项按钮时，示波器都会将参数设定为不同的值。
b、动作，按下运作选项按钮时立即发生的动作类型。
图1-4 显示界面三、功能检查1、接通仪器电源并打开，片刻后按任意键进入测试界面，如图1-4所示。
2、将示波器探头连接至通道（CH1）并将探极上的衰减开关设定为×10，并将探头连接器上的插槽对准CH1的输入插座（BNC）的凸键上，插入并右转以锁定到位，如图1－5所示。
3、将探头端部和接地夹连接至探头补偿器的输出端，按见示波显示（3V，1KHz）。
如图1-6所示。
4、以同样的方法检查通道2（CH2）CH1，按CH2菜单键打开通道2，重复步骤2和步骤3。
四、探头补偿1、按上述功能检查，连接示波器和探头，并按AUTO/SET 键，显示波形。
2、检查所显示波形形状。
如图1-7所示。
3、如有必要，调探头上的可变电容，至屏幕上显示的波形补偿正确。
五、自动设置本仪器具有自动设置功能，根据输入信号可自动调整，垂直、时基、触发方式来显示合适的波形，应用自动设置时要求被测信号的频率大于或等于50Hz，占空比大于1%。
1、将被测信号连接至通道输入端。
2、按下AUTO/SET键，波形将会自动显示，如需要，可手工调整，以达到你所需最佳波形。
六、垂直系统如图1－8所示，为垂直控制区图1—81、POSITION转动该旋钮可使波形上下移动。
2、VOLTS/DIV转动该旋钮可改变垂直放大器的放大档级，有粗调细调两档。
NDS双通道系列数字存储示波器用户手册官方微信，一扫即得如需资料下载，请登录：/download2023.03版本V1.6.3©福建利利普光电科技有限公司版权所有，保留所有权利。
产品受专利权的保护，包括已取得的和正在申请的专利。
本文中的信息将取代所有以前出版资料中的信息。
本手册信息在印刷时是正确的。
然而，福建利利普光电科技有限公司将继续改进产品并且保留在任何时候不经通知的情况下变动规格的权利。
是福建利利普光电科技有限公司的注册商标。
福建利利普光电科技有限公司福建漳州市蓝田工业开发区鹤鸣路（原横三路）19号利利普光电科技楼Tel: 4006-909-365 Fax:************Web: E-mail:*************.cn保修概要本公司保证，本产品从本公司公司最初购买之日起3年（配件1年）期间，不会出现材料和工艺缺陷。
配件如探头、电池等保修期1年。
本有限保修仅适于原购买者且不得转让第三方。
如果产品在保修期内确有缺陷，则本公司将按照完整的保修声明所述，提供维修或更换服务。
如果在适用的保修期内证明产品有缺陷，本公司可自行决定是修复有缺陷的产品且不收部件和人工费用，还是用同等产品（由本公司决定）更换有缺陷的产品。
本公司作保修用途的部件、模块和更换产品可能是全新的，或者经维修具有相当于新产品的性能。
所有更换的部件、模块和产品将成为本公司的财产。
为获得本保证承诺的服务，客户必须在适用的保修期内向本公司通报缺陷，并为服务的履行做适当安排。
客户应负责将有缺陷的产品装箱并运送到本公司指定的维修中心，同时提供原购买者的购买证明副本。
本保证不适用于由于意外、机器部件的正常磨损、在产品规定的范围之外使用、使用不当或者维护保养不当或不足而造成的任何缺陷、故障或损坏。
本公司根据本保证的规定无义务提供以下服务：a) 维修由非本公司服务代表人员对产品进行安装、维修或维护所导致的损坏；b) 维修由于使用不当或与不兼容的设备连接造成的损坏；c) 维修由于使用非本公司提供的电源而造成的任何损坏或故障；d) 维修已改动或者与其他产品集成的产品（如果这种改动或集成会增加产品维修的时间或难度）。
DS3022M 数字存储示波器使用说明书DS3022M示波器实现了易用性，优异的技术指标及众多功能特性的完美结合，可帮助用户更快地完成工作任务。
DS3022M示波器向用户提供简单而功能明晰的前面板，以进行所有的基本操作。
各通道的标度和位置旋钮提供了直观的操作，完全符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉示波器的操作，即可熟练使用。
为加速调整，便于测量，用户可直接按AUTO键，立即获得适合的波形显现和档位设置。
易于使用之外，DS3022M示波器还具有更快完成测量任务所需要的高性能指标和强大功能。
通过达到25M带宽，可在示波器上观察更快的信号。
强大的触发和分析能力使其易于捕获和分析波形。
其显示和数学运算功能，便于用户更快更清晰地观察和分析信号问题。
从下面给出的性能特点，可以了解此示波器如何满足您的测量要求。
z双通道25M。
z每通道16K的深度存储器。
赋予更大的数据吞吐能力。
z高清晰液晶显示系统，320X240分辨率。
z单次采样100MSa/s，等效水平分辨率100ps。
z自动波形、状态设置（AUTO）。
z波形、设置存储和再现。
z精细的 UltraZoom 功能，轻易兼顾波形细节与概貌。
z自动测量多种波形参数。
，z自动光标跟踪测量功能。
z自动校准。
z多重波形数学运算功能。
z边沿、视频触发功能。
z中，英文菜单显示。
此外，用户可以通过选装扩展功能模块，获得增强的系统功能。
如：通讯扩展（GPIB、RS-232）。
一、初级用户指南初步了解前面板和用户界面如何进行功能检查如何进行探头补偿如何进行自动设置初步了解垂直系统初步了解水平系统初步了解触发系统初步了解DS3022M的前面板和用户界面DS3022M示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。
面板上包括旋钮和功能按键。
旋钮的功能与其它示波器类似。
显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。
通过它们，您可以设置当前菜单的不同选项。
Tektronix_TDS2002C_数字存储示波器基本操作使用说明Tektronix TDS2002C 数字存储示波器基本操作使用说明一、示波器前面板主要按钮功能说明:1、Autorange(自动量程): 显示“自动量程”菜单，并激活或禁用自动量程功能。
自动量程激活时，相邻的LED 变亮。
2、Save/Recall(保存/调出): 显示设置和波形的Save/Recall(保存/调出)菜单。
3、Measure(测量): 显示“自动测量”菜单。
4、Acquire(采集): 显示Acquire (采集)菜单。
5、Ref(参考): 显示Reference Menu(参考波形)以快速显示或隐藏存储在示波器非易失性存储器中的参考波形。
6、Utility(辅助功能): 显示Utility(辅助功能)菜单。
7、Cursor(光标): 显示Cursor(光标)菜单。
离开Cursor(光标)菜单后，光标保持可见(除非“类型”选项设置为“关闭”)，但不可调整。
Display(显示): 显示Display(显示)菜单。
8、9、Help(帮助): 显示Help(帮助)菜单。
10、Default Setup(默认设置): 调出出厂时设置。
11、AutoSet(自动设置): 每次按“自动设置”按钮，自动设置功能都会获得显示稳定的波形。
它可以自动调整垂直刻度、水平刻度和触发设置。
自动设置也可在刻度区域显示几个自动测量结果，这取决于信号类型。
12、Single(单次): (单次序列)采集单个波形，然后停止。
二、示波器显示屏中显示各参数含义说明:11. 显示图标表示获取方式。
采样方式峰值检测方式平均值方式2. 触发状态显示如下:示波器正在采集预触发数据。
在此状态下忽略所有触发。
示波器已采集所有预触发数据并准备接受触发。
示波器已发现一个触发，并正在采集触发后的数据。
示波器已停止采集波形数据。
示波器已经完成“单次序列”采集。
示波器处于自动方式并在无触发状态下采集波形。
数字示波器的使用方法示波器使用教程示波器使用说明数字示波器的使用方法数字示波器是一种高精度、高效率的电子测试仪器。
它可以用来测量电流、电压和频率等电性量，并将结果在荧光屏上显示出来，使用户通过视觉直观地了解电路中的信号波形，方便电路的维护和调试。
那么，如何正确地使用数字示波器呢？本文将从示波器的基本原理、使用方法、测量技巧等方面为您进行详细讲解。
一、数字示波器的基本原理数字示波器（Digital Storage Oscilloscope，DSO）是一种能够将模拟信号进行数字化采样并储存的电子仪器。
当模拟信号进入示波器时，它首先会被采样芯片进行采样，并将采集到的模拟信号转换成数字信号，再通过数字电路进行处理，最后在荧光屏上显示出波形图形。
数字示波器的特点是采样率高、带宽宽、噪声小，并且可以通过内置计算机实现多种复杂的测量和分析功能。
因此，数字示波器已成为电子检测和测试领域中不可或缺的工具之一。
二、数字示波器的使用方法1、准备工作在使用数字示波器之前，我们需要准备好测量物、信号源、电缆和示波器。
其中，信号源可以是任何产生模拟信号的电子元件，如信号发生器、函数发生器或示波器本身。
在将信号源与示波器连接时，需要根据连接方式选择合适的接口和电缆类型，例如BNC接口和同轴电缆可以支持50欧姆和75欧姆的传输线，而探头则可以用于连接带有夹子的对接器以测量电源或电路板上的元件。
2、设置示波器使用数字示波器时，我们需要根据测量要求来设置示波器的参数，如垂直和水平缩放、扫描速度、触发方式等。
其中，垂直缩放主要是设置放大倍数和输入阻抗，以确保输入信号在示波器的垂直方向上显示清晰。
水平缩放则需要根据测量信号的周期和带宽来调节。
在示波器的触发方面，根据信号的周期和频率，可以选择自由运行模式、边沿触发模式、视频触发模式等不同的触发方式，以满足不同测量要求。
3、测量信号当示波器设置完成后，我们就可以测量信号波形了。
此时，我们可以通过示波器荧光屏上的波形图形来观察信号的幅度、周期、频率以及相位等电性参数。
数字存储示波器TDS1000C-SC 系列产品技术资料简便易用性特点16种自动测量及FFT 分析，简化波形分析 内置波形极限测试 自动化扩展数据记录功能 自动设置和信号自动量程 探头检查向导简体中文用户界面和上下文相关帮助 5.7英寸(144毫米)有源TFT 彩色显示器体积小，重量轻：深仅4.9英寸(124毫米)，重仅4.4磅(2公斤)连接前面板上的USB 2.0主机端口，迅速简便地存储数据、打印及连接USB 键盘后面板上的USB 2.0设备端口，简便地连接PC 或直接打印到兼容PictBridge ®的打印机三年保修TDS1000C-SC 系列示波器TDS1000C-SC系列数字存储示波器仅在中国销售。
如果您所在地区是中国，请参阅/tds1000csc，了解进一步信息。
主要特点和优点100 MHz、60 MHz 和40 MHz 带宽 2通道所有通道上高达1GS/s 的实时采样率 所有通道上2.5k 点记录长度高级触发，包括脉宽触发和选行视频触发产品技术资料您需要的性能，您可以承受的价格TDS1000C-SC系列数字存储示波器在紧凑的设计中提供了经济的性能。
TDS1000C-SC标配USB连接、16种自动测量、极限测试、数据记录和上下文相关帮助，帮助您在更少的时间内完成更多工作。
杰出的数字精度，实现自动测量高达100 MHz的带宽和1 GS/s的最大采样率，没有任何其它数字存储示波器能够以这种价位提供如此高的性能。
为调试设备提供关键工具高级触发如上升沿/下降沿触发、脉宽触发和视频触发帮助您迅速隔离关心的信号。
一旦捕获了信号，高级数学运算功能和自动测量功能可以加快分析速度。
您可以迅速执行FFT或波形加法、减法或乘法运算。
16种自动测量功能可以迅速可靠地计算重要的信号特点，如频率或上升时间；内置极限测试功能则可以简便地识别信号中的问题。
使用您的母语工作TDS1000C-SC系列是为您这样讲中文的用户设计的。
目录页数1．安全术语和符号 (2)2．产品介绍 (3)3．首次操作 (5)4．面板介绍 (8)5．操作说明 (14)6 方框图 (49)7． RS-232配置 (50)8．产品规格 (53)9．使用标准 (60)121.安全术语与符号以下各种安全符号可能会出现在这本操作手册或本产品上:警告﹕表示产品在某一确认情况下或是在实际应用上之结果可能会对人体产生伤害甚至于造成生命之损失。
注意﹕表示产品在某一确认情况下或是在实际应用上之结果可能会对本产品或是其它产品造成损坏。
以下各种安全符号可能会出现在这本操作手册或本产品上:危险高电压 注意 内容参考本手册 保护性导电端子 接地端 接地端2.产品介绍GDS-820/840是一种好用的,双通道数字存储示波器,特征如下:l频宽150MHz(GDS-840系列为250MHz),每一通道取样率100Msa/s （每通道25GSa/s E.T取样率）。
l可侦测到10ns的短时脉冲。
l 5.7”单色或彩色LCD显示（GDS-820，GDS-820S和GDS-840S为单色显示，GDS-820C和GDS-840C为彩色显示）。
l两个输入通道，每一通道的记录长度为125k点和8个字节的垂直分辨率，每个通道可同时采集波形。
l时基：1ns/div～10s/div。
l6位触发计频器。
l自动快速调整和手动操作。
l四种采集模式：取样，峰值侦测，平均，累加。
l游标和15种连续可调，自动量测：Vhi,Vio,Vmax,Vmin,Vpp,Vaverage,Vrms,Vamp,上升时间，下降时间，工作周期，频率，周期，。
l15组储存器用于前面板设置存取。
l2组存储器可用于波形轨迹记录。
l FFT频谱分析。
l具有“program mode”和“Go-No Go”功能。
l视频和脉冲宽度触发。
l8×12格波形显示（关闭菜单）。
l具有打印机接口，RS-232和USB输出接口，GPIB界面模块（所有的界面模块只有GDS-820S，GDS-820C，GDS-840S，GDS-840C 可用）。
数字存储示波器通讯控制软件使用手册及安装说明版权信息1、优利德科技(成都)有限公司版权所有。
2、本公司的产品受已获准及尚在审批的中华人民共和国专利的保护。
3、本手册提供的信息取代以往出版的所有资料。
4、本公司保留改变规格及价格的权利。
注：UNI-T是优利德科技(东莞)有限公司的注册商标。
目录第一章数字存储示波器通讯控制软件的安装 (4)第一节硬件需求 (4)第二节数字存储示波器通讯控制软件的安装步骤 (4)第三节数字存储示波器通讯控制软件驱动程序安装 (8)第四节数字存储示波器通讯控制软件的启动 (10)第二章初步了解数字存储示波器通讯控制软件结构 (15)第一节数字存储示波器通讯控制软件面板简介 (15)第二节主菜单说明 (16)第三章数字存储示波器通讯控制软件操作指南 (18)USB接口通讯控制方式 (18)第四章系统提示及故障排除 (21)第一节系统提示信息 (21)第二节故障排除 (21)第一章数字存储示波器通讯控制软件的安装第一节、硬件需求设备需求最小需求示波器UTD2000L数字存储示波器计算机Windows2000/XP/Vista系统，128兆内存，16倍速光驱或更好(VISTA系统参见其对应硬件需求)VGA显示器或更好。
连接线两端USB/HOST接口线。
第二节、数字存储示波器通讯控制软件的安装步骤当您购买UTD2000L数字存储示波器（以下简称示波器）时会随机配置数字存储示波器通讯控制软件（数字存储示波器通讯控制软件在随机附带的光盘中），或者您可直接从公司网站中下载获取。
公司网址：软件名称为：示波器通讯控制软件。
安装步骤:第一步：把随机附带的光盘插入计算机的光驱中，待读取随机附带光盘中的内容找到示波器通讯控制软件(图1-1)。
图1-1注：1、从网站上下载的数字存储示波器通讯控制软件的安装包，需解压后才能使用。
2、数字存储示波器通讯控制软件支持Windows2000、Windows XP、Vista操作系统。
数字存储示波器TBS1000X 系列产品技术资料TBS1000X 系列数字存储示波器设计紧凑，性价比高。
它旨在满足如今的教育机构、嵌入式设计工程师和创客社区的需求。
该仪器配备 7 英寸 WVGA 彩色显示屏，具有最高 1 GS/s 的采样速率，带宽为 100 MHz ，享受一年保修。
该仪器配备了创新的课件系统，将实验室练习与分步使用说明整合在一起，供学生使用。
HelpEverywhere ® 系统在整个用户界面中提供有用的技巧和提示，使新用户更容易使用仪器。
主要性能指标100 MHz 带宽型号2 通道型号全部通道均实现 1 GS/s 采样率所有通道上均为 20k 点记录长度高级触发，包括脉冲触发、欠幅触发和行触发主要功能具有 15 个水平分度的 7 英寸 WVGA 彩色显示器显示信号增加 50%32 种自动测量双窗口 FFT ，带模拟时域和频域视图触发频率计数器平移和缩放能力占用空间小和重量轻无风扇设计，运行噪音低连接能力前面板上的 USB 2.0 主控端口，可快速简便地存储数据。
后面板上的 USB 2.0 设备端口用于连接到 PC 并远程控制仪器。
教育HelpEverywhere为用户提供有帮助的屏显小贴士内置示波器手册提供了操作说明和示波器基础知识集成课件功能在显示屏上提供实验室练习指导可以禁用自动设置、光标和自动测量，帮助教育工作者向学生讲授基础概念TBS1102X 前面板TBS1000X 系列示波器技术资料TBS1102X 后面板旨在使您学习和工作更快TBS1000X 系列示波器是为快速动手教学和简便操作而设计，带有适当的特征和功能组合。
专用前面板控件便于访问所有重要设置。
刻度带有 10 个垂直分度和 15 个水平分度，使您可以在每个屏幕上看到更多信号。
屏幕上带有清晰标记和彩色信息的大菜单使导航和查找感兴趣的信息变得容易。
缩放功能使您可以迅速卷动记录并放大，查看感兴趣区域中的信号细节。
序 言尊敬的用户:您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
UNI-TUNI-T UNI-TUNI-T Uni-Trend Technology China Limited UNI-TUNI-T UNI-TUNI-TUNI-T UNI-TUNI-TUNI-T UNI-TUNI-T UNI-TUNI-Ta UNI-Tbc UNI-TdUNI-T UNI-TUNI-TUNI-T UNI-T一般安全概要查看所有终端额定值：为避免起火和过大电流的冲击， 本仪器严格遵循电子测量仪器安全要求以及请查看产品上所有的额定值和标记说明，请在连接产品安全标准进行设计和生产。
符合绝缘过电压前查阅产品手册以了解额定值的详细信息。
标准Ⅱ和污染等级Ⅱ的安全标准。
了解下列安请勿打开机箱盖板操作：外盖或面板打开时请勿开机运全性预防措施，以避免人身伤害，并防止损坏本产品或行本产品。
与本产品连接的任何产品。
为避免可能的危险，请务必按照规定使用本产品。
使用合适的保险丝：只使用本产品指定的保险丝类型和额定指标。
只有受过专业培训的人员才能执行维修程序。
避免电路外露：电源接通后请勿接触外露的接头和元避免起火和人身伤害：件。
使用正确的电源线：只有使用所在国家认可的本产品专怀疑产品出故障时，请勿进行操作：如果您怀疑本产品用电源线。
已经出故障，可请合格的维修人员进行检查。
正确插拔：探头或测试导线连接到电压源时请勿插拔。
保持适当的通风。
将产品可靠接地：本产品通过电源的接地导线接地。
为请勿在潮湿环境下操作。
避免电击，接地导体必须与地相连。
在连接本产品的输入或输出端之前，请务必将本产品正确接地。
请勿在易燃易爆的环境下操作。
正确连接示波器探头：探头地线与地电势相同。
数字存储示波器操作面板说明
1、PrtSc:屏幕拷贝键（将当前运行界面以图片格式存储到外部USB设备中）；
2、F1键至F5键：菜单操作键（设置当前菜单的不同选项）；
3、MULTI PURPOSE:多用途旋钮控制器;
4、MEASURE:自动测量；
5、ACQUIRE：采样方式设置；
6、STORAGE：存储和调出图形数据；
7、CURSOR：光标测量；
8、DISPLAY：设置显示方式（Y-T方式：此方式下Y轴表示电压量，X轴表示时间量；X-Y方式：此方式下X轴表示CH1电压量，Y轴表示CH2电压量；）
9、UTILITY:辅助功能设置（自校正、波形录制、语言选择、出厂设置、界面风格、网格亮度、系统信息、频率计）
10、RUN/STOP:开始/停止
11、AUTO：执行键（减少调整，便于测量，按AUTO键，仪器则显示适合的波形和档位设置）
12、CH1、CH2：模拟信号输入及通道设置；
13、VERTICAL POSITION:网格垂直范围调节（1div—20div）；
14、VERTICAL SCALE:伏值范围调节（1mV—20V）；
15、MATH：数学运算功能；
16、HORI MENU：设置触发释抑时间（重新启动触发电路的时间间隔，旋动多用途旋钮控制器设置），开启视窗扩展（提高波形的水平扩展倍数）；
17、HORIZONTAL POSITION:调整波形窗口的水平位置；
18、HORIZONTAL SCALE：改变水平时基档位设置（扫描速率：2ns—50s,以1—2—5方式步进）；
19、SET TO ZERO：将垂直位移、水平位移、触发释抑的位置回到中点，以及把触发电平设置到50%；
20、TRIG MENU：触发菜单按键；
21、FORCE：强制触发按键；
22、HELP：帮助；
23、EXT TRIG：外触发输入；
24、PROBE COMP:探头补偿信号输出；
作用：示波器是一种测量电压波形的仪器，甚至可以说它是一种能够看到图象的电压表。
但示波器的用途不仅仅局限于电子领域，利用信号变换器也就是我们经常说的传感器，示波器可以适用于多种物理现象。
用于测量信号，判断信号的波形信息正确与否，测量其波形参数。
具体使用参考厂家说明书。
