自动控制原理1一、 单项选择题（每小题1分，共20分）1. 系统和输入已知，求输出并对动态特性进行研究，称为（ c ）A.系统综合B.系统辨识C.系统分析D.系统设计2. 惯性环节和积分环节的频率特性在（ ）上相等。
A.幅频特性的斜率B.最小幅值C.相位变化率D.穿越频率3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ d ）A.比较元件B.给定元件C.反馈元件D.放大元件4. ω从0变化到+∞时，延迟环节频率特性极坐标图为（a ）A.圆B.半圆C.椭圆D.双曲线5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（ d ）A.比例环节B.微分环节C.积分环节D.惯性环节6. 若系统的开环传 递函数为2)(5 10 s s ，则它的开环增益为（c ） A.1 B.2 C.5 D.107. 二阶系统的传递函数52 5)(2++=s s s G ，则该系统是（b ） A.临界阻尼系统 B.欠阻尼系统 C.过阻尼系统 D.零阻尼系统8. 若保持二阶系统的ζ不变，提高ωn ，则可以（b ）A.提高上升时间和峰值时间B.减少上升时间和峰值时间C.提高上升时间和调整时间D.减少上升时间和超调量9. 一阶微分环节Ts s G +=1)(，当频率T 1=ω时，则相频特性)(ωj G ∠为（ a ）A.45°B.-45°C.90°D.-90°10.最小相位系统的开环增益越大，其（ d ）A.振荡次数越多B.稳定裕量越大C.相位变化越小D.稳态误差越小11.设系统的特征方程为()0516178234=++++=s s s s s D ，则此系统 （ ）A.稳定B.临界稳定C.不稳定D.稳定性不确定。
12.某单位反馈系统的开环传递函数为：())5)(1(++=s s s k s G ，当k =（ ）时，闭环系统临界稳定。

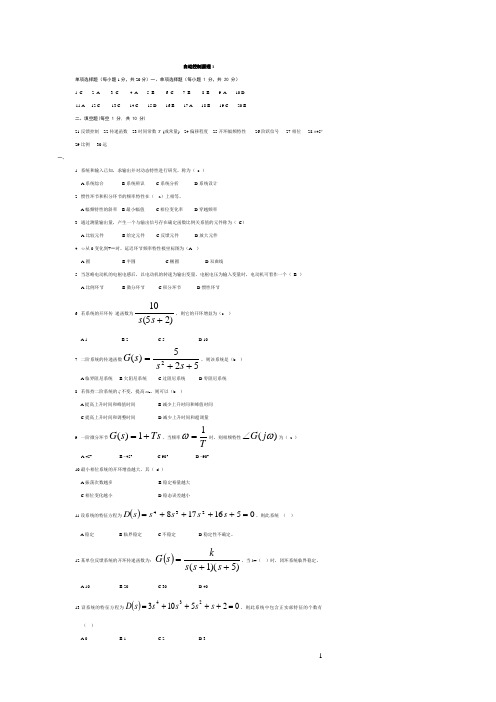

自动控制原理1单项选择题（每小题1分，共20分）一、单项选择题（每小题 1 分，共 20 分） 1 .C 2 .A 3 .C 4 .A 5 .B 6 .C 7 .B 8 .B 9 .A 10.D 11.A 12.C 13.C 14.C 15.D 16.B 17.A 18.B 19.C 20.B 二、填空题(每空 1 分, 共 10 分)21.反馈控制 22.传递函数 23.时间常数T (或常量) 24.偏移程度 25.开环幅频特性 26.阶跃信号 27.相位 28.±45︒ 29.比例 30.远一、1. 系统和输入已知，求输出并对动态特性进行研究，称为（ c ）A.系统综合B.系统辨识C.系统分析D.系统设计 2. 惯性环节和积分环节的频率特性在（ a ）上相等。
A.幅频特性的斜率B.最小幅值C.相位变化率D.穿越频率3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ C ） A.比较元件 B.给定元件 C.反馈元件 D.放大元件4. ω从0变化到+∞时，延迟环节频率特性极坐标图为（A ） A.圆 B.半圆C.椭圆D.双曲线5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（ B ） A.比例环节 B.微分环节 C.积分环节 D.惯性环节6. 若系统的开环传 递函数为2)(5 10+s s ，则它的开环增益为（c ）A.1B.2C.5D.107. 二阶系统的传递函数52 5)(2++=s s s G ，则该系统是（b ）A.临界阻尼系统B.欠阻尼系统C.过阻尼系统D.零阻尼系统 8. 若保持二阶系统的ζ不变，提高ωn ，则可以（b ）A.提高上升时间和峰值时间B.减少上升时间和峰值时间C.提高上升时间和调整时间D.减少上升时间和超调量9. 一阶微分环节Ts s G +=1)(，当频率T1=ω时，则相频特性)(ωj G ∠为（ a ）A.45°B.-45°C.90°D.-90° 10.最小相位系统的开环增益越大，其（ d ）A.振荡次数越多B.稳定裕量越大C.相位变化越小D.稳态误差越小11.设系统的特征方程为()0516178234=++++=s s s s s D ，则此系统 （ ）A.稳定B.临界稳定C.不稳定D.稳定性不确定。
自动控制原理试卷A(1)1．（9分）设单位负反馈系统开环零极点分布如图所示，试绘制其一般根轨迹图。
（其中-P 为开环极点,-Z ，试求系统的传递函数及单位脉冲响应。
3.（12分）当ω从0到+∞变化时的系统开环频率特性()()ωωj j H G 如题4图所示。
K 表示开环增益。
P 表示开环系统极点在右半平面上的数目。
v 表示系统含有的积分环节的个数。
试确定闭环系统稳定的K 值的围。
4．（12分）已知系统结构图如下，试求系统的传递函数)()(,)()(s R s E s R s C5．（15分）已知系统结构图如下，试绘制K 由0→+∞变化的根轨迹，并确定系统阶跃响应分别为衰减振荡、单调衰减时K 的取值围。
Re Im ∞→ω00→ωK 2-0,3==p v （a ）Re Im ∞→ω00→ωK 2-0,0==p v （b ） Re Im ∞→ω00→ωK 2-2,0==p v （c ） 题4图题2图 1G 2G 3G 5G C R +E --4G +6G6．（15分）某最小相位系统用串联校正，校正前后对数幅频特性渐近线分别如图中曲线(1)、(2)所示，试求校正前后和校正装置的传递函数)(),(),(21s G s G s G c ，并指出Gc （S ）是什么类型的校正。
7．（15分）离散系统如下图所示，试求当采样周期分别为T=0.1秒和T=0.5秒输入)(1)23()(t t t r ⋅+=时的稳态误差。
8．（12分）非线性系统线性部分的开环频率特性曲线与非线性元件负倒数描述曲线如下图所示，试判断系统稳定性，并指出)(1x N -和G （j ω）的交点是否为自振点。
参考答案A(1)1、 根轨迹略，2、 传递函数)9)(4(36)(++=s s s G ；单位脉冲响应)0(2.72.7)(94≥-=--t ee t c tt 。
3、 21,21,21><≠K K K 4、6425316324215313211)()(G G G G G G G G G G G G G G G G G G s R s C ++++= 642531632421653111)()(G G G G G G G G G G G G G G G G G s R s E +++-= 5、 根轨迹略。
山东科技大学2007—2008学年第一学期《自动控制原理》考试试卷（A 卷）答案及评分标准班级 姓名 学号一、填空题（每空1分，共15分）1、对自动控制系统的基本性能要求可归纳为三个方面，这三个方面是 稳 、快 、 准 。
2、对于最小相位系统，开环对数幅频特性的低频区决定了系统的准确性能；中频区决定了系统的 快速性能。
高频区决定了系统 抗干扰 性能。
若要求提高系统的响应速度应选择 超前 校正装置。
若要求提高系统抑制噪声的能力应选择 滞后 校正装置。
3、某反馈控制的特征函数)5s 1)(2s .01()5s .01)(1s .01()s (H )s (G 1)s (F ++++=+=则该系统的开环极点 -5，-0.2 ，为闭环极点为 -10，-2 。
4、如下图所示系统的开环放大倍数为 100 ，当输入信号4=)t (r 时，系统稳态误差为4/101 ，当输入信号4=)t (r t 时，系统稳态误差为 ∞。
5、系统传递函数2345)(2+++=s s s s G ，其可控标准型为[]x y u x x54,103210--=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡--=。
可观测标准型动态方程为[]x y u x x 10,543120=⎥⎦⎤⎢⎣⎡--+⎥⎦⎤⎢⎣⎡--= 。
二、选择题（每题3分，共15分）1、若系统（或元件）的某输入 输出的拉氏变换分别为)(),(0s x s x i ，对应的传递函数记为G(s)，则下列说法是不正确的有（B ） A 在零初始条件下，)()(0s X s X i =G(s)；B )()(G(s)0s X s X i =，描述了系统的全部信息；C 若g(t)为单位脉冲响应，则L[g(t)]G(s)=；D G(s)反映了系统本身的固有特性。
2、已知系统的状态方程和输出方程为[]x y u x x532,121132=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---= ，则系统状态（ A ）。
自动控制原理试题及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（自动控制原理试题及答案(word 版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为自动控制原理试题及答案(word版可编辑修改)的全部内容。
自动控制原理：参考答案及评分标准一、 单项选择题(每小题1分，共20分)1。
系统和输入已知，求输出并对动态特性进行研究,称为（ C ）A.系统综合B.系统辨识C.系统分析D.系统设计2. 惯性环节和积分环节的频率特性在（ A ）上相等。
A 。
幅频特性的斜率 B.最小幅值 C.相位变化率 D.穿越频率3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ C ）A.比较元件B.给定元件 C 。
反馈元件 D 。
放大元件4. ω从0变化到+∞时，延迟环节频率特性极坐标图为( A )A.圆 B 。
半圆 C 。
椭圆 D.双曲线5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时,电动机可看作一个（ B ）A 。
比例环节 B.微分环节 C.积分环节 D 。
惯性环节6. 若系统的开环传 递函数为2)(5 10+s s ，则它的开环增益为（ C ） A.1 B 。
2 C.5 D 。
107. 二阶系统的传递函数52 5)(2++=s s s G ,则该系统是( B ） A 。
临界阻尼系统 B.欠阻尼系统 C 。
过阻尼系统 D 。
零阻尼系统8。
若保持二阶系统的ζ不变，提高ωn ，则可以（ B ）A.提高上升时间和峰值时间B.减少上升时间和峰值时间C 。
提高上升时间和调整时间 D.减少上升时间和超调量9。
一、单选题（共40道试题，共80分。
）V1.A.B.C.D.满分：2分2.适合于应用传递函数描述的系统是（）A.非线性定常系统B.线性时变系统C.线性定常系统D.非线性时变系统满分：2分3.最小相角系统闭环稳定的充要条件是（）A.奈奎斯特曲线不包围（-1，j0）点B.奈奎斯特曲线包围（-1，j0）点C.奈奎斯特曲线顺时针包围（-1，j0）点D.奈奎斯特曲线逆包围（-1，j0）点满分：2分4.二阶系统的闭环增益加大（）A.快速性越好B.超调量越大C.峰值时间提前D.对动态性能无影响满分：2分5.A.B.C.D.满分：2分6.A.是0型系统B.闭环不稳定C.闭环传递函数中至少有一个纯积分环节D.开环一定不稳定满分：2分7.A.B.C.D.满分：2分8.讨论系统的动态性能时，通常选用的典型输入信号为（）A.单位阶跃函数B.单位速度函数C.单位脉冲函数D.单位加速度函数满分：2分9.二阶系统的闭环增益加大（）A.快速性越好B.超调量越大C.峰值时间提前D.对动态性能无影响满分：2分10.A.B.C.D.满分：2分11.A.B.C.D.满分：2分12.典型欠阻尼二阶系统，当开环增益K增加时，系统（）A.B.C.D.满分：2分13.I型单位反馈系统的闭环增益为（）A.与开环增益有关B.与传递函数的形式有关C.1D.与各环节的时间常数有关满分：2分14.A.B.C.D.满分：2分15.A.B.C.D.满分：2分16.A.B.C.D.满分：2分17.闭环零点影响系统的（）A.稳定性B.稳态误差C.调节时间D.超调量满分：2分18.开环对数幅频特性中的中频段决定（）A.系统的型别B.系统的抗干扰能力C.系统的稳态误差D.系统的动态性能满分：2分19.A.相位迟后校正B.迟后超前校正C.相位超前校正D.A、B、C都不是满分：2分20.开环对数幅频特性中的中频段决定（）A.系统的型别B.系统的抗干扰能力C.系统的稳态误差D.系统的动态性能满分：2分21.A.B.C.D.满分：2分22.A.B.C.D.满分：2分23.A.B.C.D.满分：2分24.A.B.C.D.满分：2分25.A.B.C.D.满分：2分26.A.B.C.D.满分：2分27.A.超调量减小B.对系统动态性能没有影响C.超调量增大D.峰值时间增大满分：2分28.A.输入为0B.输入、输出以及它们的各阶导数为0C.输入、输出为0D.输出及各阶导数为0满分：2分29.A.B.C.D.满分：2分30.A.B.C.D.满分：2分31.系统的频率特性（）A.是频率的函数B.与输入幅值有关C.与输出有关D.与时间t有关满分：2分32.A.B.C.D.满分：2分33.A.相位迟后校正B.迟后超前校正C.相位超前校正D.A、B、C都不是满分：2分34.A.B.C.D.满分：2分35.适合于应用传递函数描述的系统是（）A.非线性定常系统B.线性时变系统C.线性定常系统D.非线性时变系统满分：2分36.A.B.C.D.满分：2分37.A.B.C.D.满分：2分38.A.B.C.D.满分：2分39.A.B.C.D.满分：2分40.A.B.C.D.满分：2分二、判断题（共10道试题，共20分。
自动控制原理习题及其解答第一章（略） 第二章例2-1 弹簧,阻尼器串并联系统如图2-1示,系统为无质量模型，试建立系统的运动方程。
解：（1) 设输入为y r ，输出为y 0。
弹簧与阻尼器并联平行移动。
(2） 列写原始方程式,由于无质量按受力平衡方程，各处任何时刻，均满足∑=0F ，则对于A 点有021=-+K K f F F F其中，F f 为阻尼摩擦力，F K 1，F K 2为弹性恢复力。
（3) 写中间变量关系式220110)()(y K F Y Y K F dty y d f F K r K r f =-=-⋅=(4) 消中间变量得 020110y K y K y K dtdy f dt dy f r r=-+- （5） 化标准形 r r Ky dtdyT y dt dy T +=+00 其中：215K K T +=为时间常数，单位［秒]。
211K K K K +=为传递函数，无量纲。
例2-2 已知单摆系统的运动如图2-2示。
(1) 写出运动方程式 （2） 求取线性化方程解：(1)设输入外作用力为零,输出为摆角θ ，摆球质量为m . （2）由牛顿定律写原始方程。
h mg dtd l m --=θθsin )(22其中，l 为摆长，l θ 为运动弧长,h 为空气阻力。
（3）写中间变量关系式)(dtd lh θα= 式中，α为空气阻力系数dtd l θ为运动线速度。
（4）消中间变量得运动方程式0sin 22=++θθθmg dt d al dtd ml （2-1)图2—2 单摆运动此方程为二阶非线性齐次方程.（5）线性化由前可知，在θ ＝0的附近，非线性函数sin θ ≈θ ，故代入式（2-1）可得线性化方程为022=++θθθmg dt d al dtd ml 例2-3 已知机械旋转系统如图2-3所示，试列出系统运动方程。
解：（1）设输入量作用力矩M f ，输出为旋转角速度ω 。
（2)列写运动方程式 f M f dtd J+-=ωω式中， f ω为阻尼力矩，其大小与转速成正比。
